MANUALE UTENTE CBML700EV CHAMBERLAIN

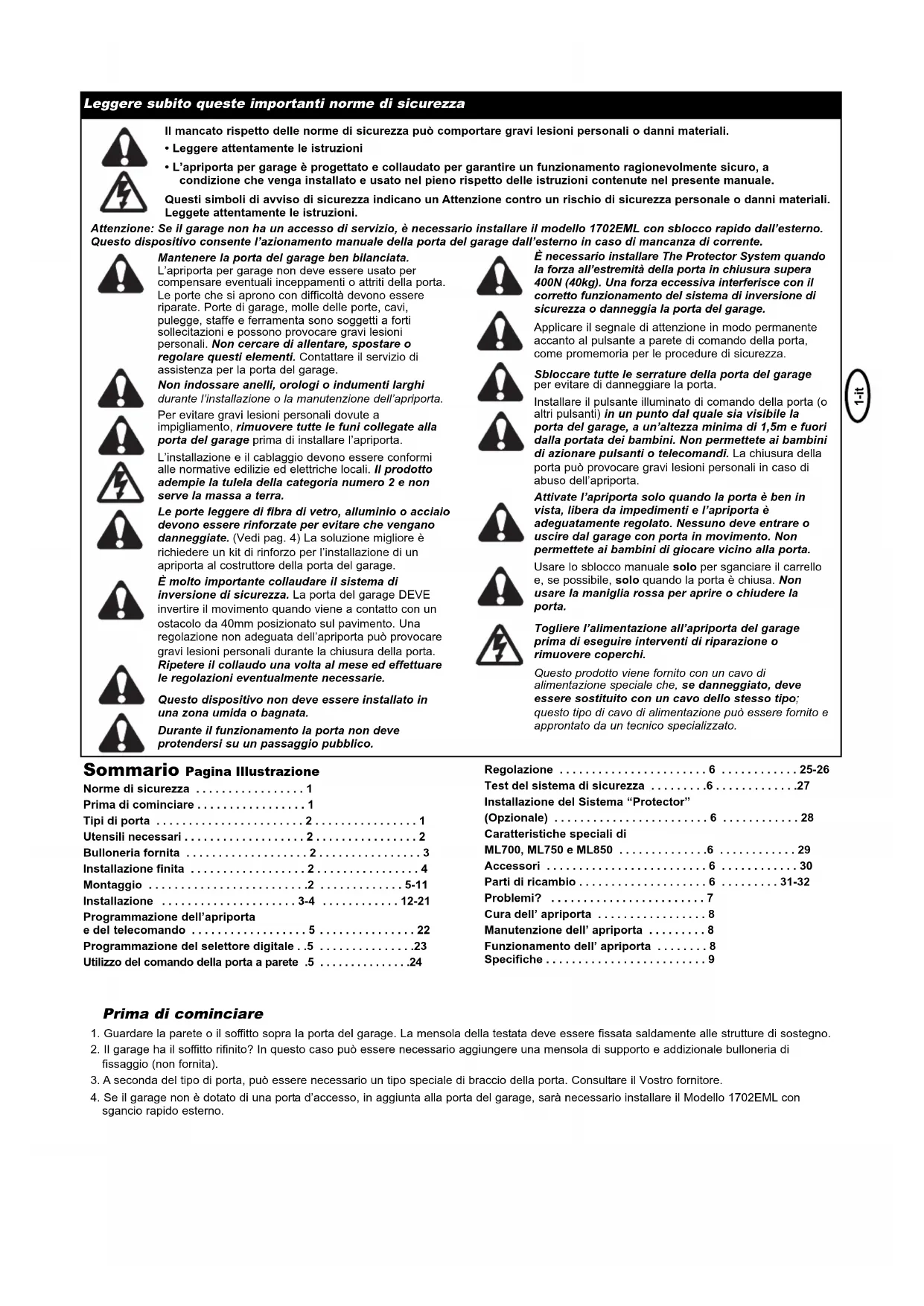

Leggere subito queste importanti norme di sicurezza

Il mancato rispetto delle norme di sicurezza può accomportare gravi lesions personali o danni materiali.

• Leggere attendamente le istruzioni
  L'apriorta per garag e progettato e collaudato per garantire un funzionamento ragionevolmente sicuro, a condizione che venga installato e usato nel piano rispetto delle istruzioni continue nel presente manuale.

Questi symboli di avviso di sicurezza indicano un Attenzione contro un rischio di sicurezza personale o dati materiali. Leggete attentamente le istruzioni.

Attenzione: Se il garage non ha un accesso di servizio, è necessario installare il modello 1702EML con sblocco rapido dall'esterno. Questo dispositivo consente l'azionamento manuale della porta del garage dall'esterno in caso di mancanza di corrente.

Mantenere la porta del garage ben bilanziata.
L'apriorta per garage non deve essere usato per compensare eventuali inceppamenti o attriti della porta.
Le porte che si aprono con difficultà devono essere riparate. Porte di garage, molle delle porte, cavi, pulegge, staffe e ferramenta sono soggetti a forti sollecitazioni e possono provocare gravi lesions personali. Non cercare di allentare, spostare o regolare quosti elementi. Contattare il servizio di assistenza per la porta del garage.

Non indossare anelli, orologi o indumenti larghi durante l'installazione o la manutenzione dell'apriorta.

Per evitare gravi lesioni personali dovute a impigliamento, rimuovere tutte le funi collegate alla porta del garage prima di installare l'apriorta.

L'installation e il cabaggio devono essere conformi alle normative edilizie ed elettriche locali. Il prodotto adempie la tulela della categoria numero 2 e non serve la massa a terra.

Le porte leggere di fibra di vetro, alluminio o acciaio devono essere rinforzate per evitare che vengano danneggiata. (Vedi pag. 4) La soluzione miglior è richiedere un kit di rinforzo per l'installazione di un apriorta al costruttore della porta del garage.

É molto importante collaudare ilsystemadi inversionione di sicurezza. La porta del garage DEVE invertire il movimento quando viene a dato con un ostacolo da 40mm posizionato sul pavimento. Una regolazione non adeguata dell'apriorta può provocare gravi lesionsi personali durante la chiusura della porta. Ripetere il collaudo una volta al mese ed effettuare le regolazioni eventualmente necessarie.

Questo dispositivo non deve essere installato in una zona umida o bagnata.

Durante il funzionamento la porta non deve protendersi su un passaggio pubblico.

É necessario installare The Protector System quando la forza all'estremità della porta in chiusura supera 400N (40kg). Una forza eccessiva interferisce con il corretofunzionamento delsystemadi inversionedisi sicurezza o danneggia la porta del garage.

Applicare il segnale diattenzione in modo permanente accanto al pulsante a parete di comando della porta, come promemoria per le procedure di sicurezza.

Sbloccare tutte le serrature della porta del garage per evitare di danneggiare la porta.

Installare il pulsante illuminato di dato della porta (o altri pulsanti) in un punto dal quale sia visible la porta del garage, a un'altezza minima di 1,5m e fuori alla portata dei bambini. Non permettete ai bambini di azionare pulsanti o telecomandi. La chiusura della porta cui provoca gravi lesioni personali in caso di abuso dell'apriorta.

Attivate l'apriorta solo quando la porta è ben in vista, libera da impedimenti e l'apriorta è adeguatamente regolato. Nessuno deve entrare o uscire dal garage con porta in movimento. Non permette ai bambini di giocare vicino alla porta.

Usare lo sblocco manuale solo per sganciare il carrello e, se possibile, solo quando la porta è chiusa. Non usare la maniglia rossa per aprire o chiudere la porta.

Togliere l'alimentazione all'apriorta del garage prima di eseguire interventi di riparazione o rimuovere coperchi.

Questo prodotto viene fornito con un cavo di alimentazione speciale che, se danneggiato, devese sottituito con un cavo dello stesso tipo; Questo tipo di cavo di alimentazione può essere fornito e approntato da un technician specializzato.

Summario Pagina Ilustrazione

Normedisicurezza 1

Prima di cominciare 1

Tipidiporta 2. 1

Utensili necessari 2 2

Bulloneria fornita 2.3

Installazione finita 2 4

Montaggio 2 5-11

Installazione 3-4 12-21

Programmazione dell'apriorta

e del telecomando 5 22

Programmazione del selettore digitale .5 23

Utilizzo del dato della porta a parete .5 24

Regolazione 6 25-26

Test del sistema di sicurezza 6.27

Installazione del Sistema "Protector"

(Opzionale) 6 28

Caratteristiche speciali di

ML700, ML750 e ML850 6 29

Accessori 6 30

Part di ricambio 6 31-32

Problemi? 7

Cura dell'apriorta 8

Manutenzione dell'apriorta 8

Funzionamento dell'apriorta 8

Specifiche 9

Prima di cominciare

1. Guardare la parete o il soffitto sopra la porta del garage. La mensola della testata deve essere fissata saldamente alle strutture di sostegno.
2. Il garage ha il soffitto rifinito? In quello caso cui esere necessario aggungere una mensola di supporto e addizionale bulloneria di fissaggio (non fornita).
3. A seconda del tipo di porta, puo essere necessario un tipo speciale di braccio della porta. Consultare il Vostro fornitore.
4. Se il garag non è dotato di una porta d'accesso, in aggiunta alla porta del garage, sare necessario installare il Modello 1702EML con sgancio rapido esterno.

Tipidipota

A. Porta intera con solo binario orizzontale.

B. Porta intera con binario verticale e orizzontale - Richiede braccio della porta speciale (E, The Chamberlain Arm™) e The Protector System™ (30(8)). Consultate il Vostro fornitore.
C. Porta a sezioni con binario curvo - si 20B - collegare il braccio. Si richiede The Protector SystemTM (30(8)) per porte nelle 2,5 m di altezza.
D. Porta con tettuccio - Richiede braccio della porta speciale (E, The Chamberlain Arm™) e The Protector System™ (30(8)). Consultate il Vostro fornitore.

E. The Chamberlain Arm™ per porte di tipo B e D.

2 Utensili necessari

3 Bulloneria fornita

(1)Vite a testa esagonale
(2) Perno a testa piana
(3)Vite carrelo 8mm
(4)Viti per legno
(5)Viti per lamiera
(6) Perno a testa piana
(7) Fun
(8) Maniglia
(9) Graffette isolate
(10) Tassello a espansione
(11) Tassello per cemento

(12) Rondella
(13) Bullone esagonale
(14) Collare
(15) Grasso guida
(16) Bullone
(17) Vite maschiente metrica
(18) Vite esagonale
(19) Molla
(20) Rondella piatta
(21)Vite di arresto

4 Installazione finita

Procedendo con l'operazione di montaggio può essere utile seguito questo manuale far riferimento alle illustrazioni di una installmenta finita.

(1) Manicotto di testa
(2) Staffa puleggia folle
(3) carrelo
(4) rotaia
(5) catena/cinghia
(6) mensola per appendere
(7) cavodi alimentazione
(8) apriorta

(9) lenti della luce
(10) fune e maniglia per lo sgancio manuale
(11)braccio curvo della porta
(12) braccio diritto della porta
(13) Staffa e piatra porta
(14) mensola della testata
(15) leva di sgancio del carrello

Montaggio - fasi

IMPORTANTE: se la porta è a tettuccio, quando si monti la rotaia si devono seguire le istruzioni allegate all'accessorio (The Chamberlain Arm™) che si trovano allegate al Manuale di istruzioni.

5 Montaggio della guida

Lubricare i bordi interni degli spezzoni di guida con il grasso (1). Appoggiare gli spezzoni di guida (2) su una superficie pianza per il montaggio. I quattro spezzoni della guida sono intercambiabili fra loro. Infilare il manicotto della guida (3) sullo spezzone. Assemblare la guida inflando il manicotto sullo spezzone adiacente. Picchiettare la guida assemblata (4) su un pezzo di legno (5) per livellare gli spezzoni. Ripetere con gli altri spezzoni della guida.

6 Installazione della catena/cinghia

Estrarre la catena/cinghia alla confecione e stenderla sul pavimento allaenza attorcigliarla.

A. Catena: Inserire i perni della maglia di giunzione (3) atraverso la maglia della catena e il foro del carrello (5).(allegato l'imagine) Applicare il cappuccio (2) sui perni. Infilare la molla a clip (1) sul cappuccio e sulle tacche dei perni, bloccando saldamente entrambi i perni nella loro posizione.

B. Cinghia: Agganciare il connettore del carrello (6) nella fessura (7) sul carrello (8).

7 Inserimento del carrello e della staffa della puleggia folle nella guida

Infilare la staffa della puleggia (1) e il carrello interno (2) nell'estremità posteriore (lato apriorta) della guida assemblata (3), assicurandosi di inseire la staffa della puleggia como lostrato nella figura. La freccia sul carrello (7) deve essere rivolta verso l'estremità anteriore (testata) della guida (4). Spingere la staffa della puleggia verso l'estremità anteriore (testata) della guida (4). Inseire la vite del carrello (5) nell'apposto scasso nella staffa della puleggia del carrello (6).

8 Fissaggio del carre llo alla guida

Infilare il carrello esterno (1) nell'estremità posteriori (lato apriorta) della guida assemblata (e), assicurandosi che l'estremità con il braccio di rilascio del carrello (3) sia rivolta verso l'operatore. Far scorrere il carrello esterno lungo la guida finché si incastra con il carrello interno.

9 Fissaggio della guida all'apriorta e installmente della catena/cinghia

Estrarre le viti a testa esagonale con spallamento (1) dalla parte superiore dell'apriorta. Posizionare la guida (2) sull'apriorta, a filo con il fermo (3) sulla parte superiore dell'apriorta. Avvolgere la catena/cinghia (4) sul rocchetto (5). Spingere il gruppo della staffa della puleggia folle verso la parte frontale della guida per eliminare il gioco della catena/cinghia. Allineare i fori per le viti sulle staffe (6) con i fori per le viti sul'apriorta. Fissare le staffe all'apriorta con le viti estratte in precedenza. Stringere saldamente le viti. I denti del rocchetto dell'apriorta devono essere ingraniati con la catena/cinghia.

ATTENZIONE: Usare solo le viti fornite in dotazione con la parte superiore dell'apriorta. Qualsiasi altra vite danneggerebbe gravamente l'apriorta.

10 Applicazione del coperchio del rocchetto

Posizione are l coperchio del rocchetto (1) sull'apriorta (2) e fissarlo con le viti (3). Inserire la vite (4) nel foro di arresto del carrello (5) e fissarla con la rondella (6) e il dato (7).

11 Installazione del manicotto di testa e trazione della catena/cinghia

Infilare il manicotto di testa (1) sulla guida (5). Infilare la rondella piatta (3), la molla (2) e la rondella (3) sulla vite del carrello (4). Stringere il bullone (6) sulla vite del carrello con le ditta. Con una chiave fissa (7) serrare il dato fino a che la catena o la cinghia si trova 2mm circa al di sopra della base della guida in corrispondenza del suo centro. NON TENDERE ECESSIVAMENTE LA CATENA O LA CINGHIA! Vedi figura (8).

INSTALLAZIONE - FASE

Portare occhiali di protezione quando si eseguono lavori verso l'alto, per evitare di farsi maleagli occhi.

Smontare tutte le serrature della porta del garage per evitare che la porta del garage possa essere danneggiata.

Per evitare possibili danni alla persona, dovuti a aggrovigliamenti, togliere tutte le funi collegate alla porta del garage prima di installare l'apriorta.

Si raccomanda che, dove lo spazio lo permetta, l'apriorta sua installato a 2,1m o più dal pavimento.

12 Posizione la mensola della testata

La mensola della testata deve essere fissata rigidamente a una struttura di sostegno del garage. Rinnforzare la parete o il soffitto con un'asse di 40mm se necessario, altrimenti ci potanno essere problemi con il funzionamento delsystema di sicurezza d'inversione del movimento.

La mensola della testata può essere fissata tanto alla parete (1) quando al soffitto (3).Seguire le istruzioni che sono più adatte ai particulari requisiti del caso.

Con la porta chiusa, marcare la linea centrale verticale (2) della porta del garage. Prolungare esta linea fino alla parete della testata sopra la porta.

Apriré la porta fino al punto di fine corsa. Tracciare una linea orizzontale (4) sulla parete di testa, 5 cm al di sopra del punto massimo, per lasciare spazio sufficiente al movimento del bordo superiore della porta.

13 Installazione della mensola della testata

NOTA: Fare riferimento alle mezzerie, verticale e orizzontale, tracciate al punto 12 per il corretto posizionamento della staffa di testa.

A. Montaggio a parete: Centrare la staffa di testa (1) sulla mezzeria verticale (2) con il bordo inferiore della staffa di testa sulla mezzeria orizzontale (4) (con la freccia rivolta verso il soffitto). Contrassegnare tutti i fori della staffa di testa (5). Praticare fori pilota da 4,5mm e fissare la staffa di testa con le viti per legno (3).

B. Montaggio a soffitto: Prolungare la mezzeria verticale (2) sul soffitto. Centrare la staffa di testa (1) sulla mezzeria verticale a non più di 150mm nella parete. Assicurarsi che la freccia sa rivolta verso l'apriorta. Contrassegnare tutti i fori della staffa di testa (5). Praticare fori pilota da 4,5mm e fissare la staffa di testa con le viti per legno (3). Per il montaggio su soffitti in cemento, usare i tasselli a espansione per cemento (6) forniti in dotazione.

14 Fissare la rotaia alla mensola della testata

Collocare l'apriorta sul pavimento del garage, sotto la mensola della testata. Usare il materiale da imballaggio per proteggerne la copertura. Sollevare la guida finché i fori nel manicotto di testa risultano allineati con i fori nella staffa di testa. Assemblare con il perno a testa piana (1). Inserire il collare (2) per fissare.

NOTA: Perché la rotaia possa liberare le molle della porta a sezioni cui essere necessario sollevare l'apriorta e metterlo su un supporto temporaneo. L'apriorta deve essere fissato a un supporto o tenuto saldamente al suo posto da un'altra persona.

15 Posizionamento dell'apriorta

NOTA: Per stabilire la distanza ideale fra la porta e la rotaia è utile usare un'asse di 25mm (1) (non è necessaria quando l'altezza libera sua insufficiente).

Sollevare l'apriorta e collocarlo su una scala a libero. Apire la porta del garage. Mettere un'asse di 25mm (1) piatta sulla parte di sopra della porta, vicino alla linea centrale, come illustrato. Appoggiare la rotaia sull'asse.

Se la porta alzata urto il carrello, tirare verso il basso il braccio di sgancio del carrello, in modo da staccare le sezioni interne/esterne. Il carrello può rianere non collegato finché non sia completato il collegamento tra il braccio della porta e il carrello.

16 Come appendere l'apriorta

L'apriorta deve essere fissato saldamente a una struttura di sostegno del garage.

Tre installazioni tipo sono illustrate. Il vostro caso potrà essere diverso. Le mensole per appendere (1) devono essere a angolo (figura A) per offrir un supporto rigido. Se il soffitto è rifinito (figura B) attaccare una solida mensola di metallo (non fornita) (4) a una struttura di sostegno prima di installare l'apriorta. Per montaggio su calcestruzzo (figura C), usare gli anticoraggi per calcestruzzo forniti (5).

Su ciascun lato dell'apriorta misurare la distanza dall'apriorta alla struttura di sostegno (o sul soffitto).

Tagliare tutte e due i peszii della mensola per appendere alla distanza desiderata. Appiattire una estremità di ciaccuna mensola e piegaria o torcerla in modo da adattarlaagli angoli di fissaggio.Non plegare dove ci sono i fori della mensola.Trapanare fori di guida di 4,5mm nelle strutture di sostegno (o sul soffitto).Fissare le staffe ai supporti con viti per legno (2).

Sollevare l'apriorta e fissarlo alle mensole per appendere con una vite, una rondella di fermo e un dato (3). Accertarsi che la rotaia a T sua centrata sulla porta. TOGLIERE l'asse di 25mm . Azionare la porta manually. Se la porta urta la rotaia, alzare la mensola della testata. Con il grasso, lubricare la superficie inferiore della guida (6).

17 Fissaggio della fune e della maniglia per lo sblocco d'emergenza

Far passare una estremità della fune (1) atraverso il foro sopra la maniglia rossa, in modo che la scritta "ATTENZIONE" sua leggibile, come illustrato (3). Fissare con un dato (2) dall'alto verso il basso. Il dato deve essere a almeno 25mm dall'estremità della fune per evitare che si possa sciogiere.

Far passare l'altra estremità della fune attraverso il foro nel braccio di sgancio del carrello esterno (4). Regolare la lunghezza della fune in modo che la maniglia sia a 1,8m dal pavimento. Fissare con un dato dall'alto verso il basso.

NOTA: Se fosse necessario tagliare la fune, sigillare a caldo l'estremita della fune, che è stata tagliata, con un fammifero o con un accendino per evitare che si sfilacci.

Collegamento dell'energia elettrica

PER EVITARE PROBLEMI DI INSTALLAZIONE, NON AZIONARE L'APRIPORTA FINCHE' LE ISTRUZIONI NON DICANO DI FARLO.

Collegare l'apriorta solo a una presa di corrente che sua controllata da un interrottore bipolare.

18 Installazione della luce

Tirare delicatamente la lente (2) verso il basso,ollipoptamente la cerniera.Non estrarre la lente.Montare una lampadina 1),da 24V/21W max.,nello zoccolo come mia in figura. La luce si accende e resta accesa per 2,5 minuti quando viene collegata l'alimentazione.Dopo 2,5 minuti si spagne.Eseguire la procedura inversa per chiudere la lente.

Sostituire le lampadine bruciate con modelli per impieghi gravosi.

19 Fissaggio della staffa della porta

Quando si tratti di una porta a tettuccio è necessario un corredo per la conversione del braccio della porta. Seguire le istruzioni per l'installazione relative alla sostituzione del braccio della porta. Togliere e montare il corredo di conversione del braccio della porta con molta cura. Fare attentzione a non mettere le dita dove ci siano parti in movimento.

NOTA: Per le porte di garage leggere sono necessari rinforzi orizzontali e verticali.

Procedimento per l'installazione di porte asezioni o intere:

La staffa della porta (1) è provvista di fori di fissaggio sul lato destro e sinistro. Se I'installazione richiedeanche fori in alto e in basso, usare la staffa della porta e la piastra della staffa (2) come migliorato in figura.

1. Centrare la staffa della porta (con oswana la sua piatra, secondo necessità) in cima alla faccia interna della porta, come migliorato in figura. Contrassegnare i fori.

A. Porta monoblocco o sezionale con un binario: montare la staffa in alto sul lato interno della porta.

B. Porta sezonale con due binari orizzontali: montare la staffa a 150 - 250 mm dal bordo superiore della porta.

2.A. Ported legno

Praticare for da 8 mm e fissare la staffa della porta con dato, rondella e vite del carrelo (3).

B. Porte di lamiera

Fissare con viti per legno (4).

C. Porte intere opzionali

Fissare con viti per legno (4).

20 Montaggio del braccio della porta

A. INSTALLAZIONE SU PORTA INTERA:

Con la ferramenta (3, 4 e 5) fissare fra loro lesezioni, diritta (1) e curva (2) del braccio, ottengo la massima lunghezza possibile (sovrapporre 2 o 3 fori). Con la porta chiusa, collegare la sezione diritta del braccio (1) alla staffa della porta con il perno a testa piana (6). Fissare con il collare (7). Scollegare il carrello interno ed esterno. Far scorrere il carrello esterno versuso l'apriorta e collegare il braccio curvo (2) al foro nel carrello (8) usando il perno a testa piana (6). Potrebbe essere necessario sollevare leggermente la porta per effettuare il collegamento. Fissare con il collare (7).

NOTA: Quando si imposta il limite superiore, la porta non deve essere inclinata all'indietro quando è completamente aperta. Una leggera inclinazione all'indietro (9) causa inutili scossoni e attriti, quando la porta viene aperta o chiusa alla posizione di aperture completa.

B. INSTALLAZIONE SU PORTA SEZIONALE:

Collegare come da Figura B, quindi passare al punto 21.

21 Installazione del dato della porta

Posizione il lavoro della porta in un punto dal quale sia visibile la porta del garage, lontano alla porta e dai loro componenti, e fuori alla portata dei bambini. Montare il lavoro ad almeno 1,5m di altezza dal pavimento.

La porta del garage in movimento rischia di provocare gravi lesioni personali in caso di cattivo utilizzato dell'apriorta. Non permette ai bambini di usare il comando della porta o il telecomando.

Applicare il segnale diattenzione in modo permanente sulla parete accanto al comando della porta, come promemoria per le procedure di sicurezza.

Sul retro del dato della porta (2) sono disponibili 2 morsetti (1).
Spelare il cavo da campanello (4) per circa 6mm . Separare i conduttori quanto basta per collegare il filo bianco/rosso al morsetto 1.
RED e il filo bianco al morsetto 2 WHT.

Montare il dato dellora porta su una parete interna del garage con le viti per lamiera (3) fornite in dotazione. Praticare fori da 4 mm e usare i tasselli a espansione (6) nel caso di installmente su una parete a secco. Una posizione comoda è accanto alla porta di servizio e fuori alla porta dei bambini.

Far correre il filo da campanello lungo la parete e il soffitto fino all'apriorta. Usare le graffette isolate (5) per fissare il filo. I morsetti a innesto rapido del ricevitore si trovano dietro la lente luminosa dell'apriorta. Collegare il cavo da campanello ai morsetti nel modo seguente: bianco/rosso col rosso (1) e bianco col bianco (2).

Funzionamento del dispositivo di controllo della porta

Premere per aprire e chiudere la porta. Premere nuovamente per arrestare la porta durante la corsa.

Dispositivo di controllo multifunzioni della porta: premere il quadrato bianco per aprire o chiudere la porta. Premere di nuovo per fermare la porta quando esta è in movimento.

Funzione della luce: premere il pulsante della luce per accendero o spagnere la luce dell'apriorta. Se si accende la luce e poi si attiva l'apriorta, la luce rimane accesa per 2-1/2 minuti. Premere di nuovo il pulsante per spegnerla prima. Il pulsante della luce non controlling le lui dell'apriorta quando la porta è in movimento.

Funzione di blocco: previene l'attivazione della porta tramite controli a distanza. Tuttavia, la porta si apre e si chiude tramite il pulsante del disposativo di controllo, il blocco esterno e gli accessori Senza chiavi.

• Per attivare: premere e tenere premuto il pulsante di Blocco per 2 secondi. La luce del pulsante lampeggia per tutto il tempo in cui la funzione di Blocco è attiva.
• Per spegnere: premere e tenere premuto di nuovo il pulsante di blocco per 2 secondi. La luce del pulsante smette di lampeggiare. La funzione di blocco si spelgne ancigho volta che viene attivato il pulsante "LEARN" sul pannello dei comandi.

Programmazione dell'apriorta e del telecomando

Azionare l'apriorta soltanto quando la porta sa perfettamentevisible, priva di ostruzioni e regolata in modo appropriato. Nessundeve entrare o uscire dal garaje quando la porta è in movimento. Non lasciar usea bambini il pulsante/i pulsanti o i telecomando/itelecomandi. Non lasciar giocare i bambini vicino alla porta.

L'apparechio ricevente dell'apriorta del garage e l'apparechio trasmittente del telecomando sono forniti di codici corrispondenti. Se si acquistano altri telecomandi, l'apriorta del garage deve essere programmatico ad accettare il codice dei nuovi telecomandi.

Programmazione del ricevitore su codici aggiuntivi del telecomando:

Con il pulsante arancione "LEARN"

1. Premere e rilasciare il pulsante arancione "learn" sull'apriorta. La spia di apprendimento si accende con luce fissa per 30 secondi (1).
2. Entro 30 secondi, premere e tenere premuto il pulsante del telecomando che si desidera utilizzato per aprire la porta del garage (2).
3. Rilasciare il pulsante quando la spia dell'apriorta lampeggia. Il codice è stato memorizzato. Se la lampadina non è installata, si sentiranno due scatti secchi (3).

Con il dato multifunzione della porta:

1. Premere e tenere premuto il pulsante sul telecomando che si desidera utilizzato per aprire la porta del garage (4).
2. Tenendo premuto il pulsante del telecomando, premere e tenere premuto il pulsante LIGHT sul dato multifunzione della porta (5).
3. Tenere premuti entrambi i pulsanti premendo contemporaneamente sulla barra del dato multifunzione della porta (tre pulsanti premuti simultaneamente) (6).
4. Rilasciare i pulsanti quando la spia dell'apriorta lampeggia. Il codice è stato memorizzato. Se la lampadina non è installata, si sentiranno due scatti secchi (7).

Azzeramento di tutti i codici del telecomando

Per disattivare un telecomando, cancellare daprima tutti i codici: Premere e tenere premuto il pulsante arancione "learn" sull'apriorta finché la spia non si spegne (ca. 6 secondi). Tutti i codici vengono cancellati. Riprogrammazione dei telecomandi o dei selettori digitali.

Telecomando a 3 canali

Se fornito in dotazione con l'apriorta per garage, il pulsante grande viene programmatico in fabbrica per l'azionamento dell'apriorta. Gli和其他 pulsanti sui telecomandi o mini-telecomandi a 3 canali rolling code sono sono essere programmati per azionare quello o altri apriorta per garage rolling code.

Programmazione del selettore digitale

Attivare l'apriorta solo quando la porta è ben in vista, libera da impedimente e adeguatamente regolata. Nessuno delve entrare o uscire dal garage con porta in movimento. Non permettere ai bambini di azionare pulsanti o telecomandi. Non permittede ai bambini di giocare vicino alla porta.

NOTA: Il nuovo selettore digitale deve essere programmato per azionare l'apriorta del garage.

Programmazione del ricevitore su codici aggiuntivi del telecomando.

Con il pulsante arancione "LEARN":

1. Premere e rilasciare il pulsante arancione "learn" (1) sull'apriorta. La spia di appendimento si accende con luce fissa per 30 secondi.
2. Entro 30 secondi, digitare un codice di riconoscimento personale (PIN) a quattro cifre sul tastierino (2), quando premere e tenere premuto il pulsante ENTER.
3. Rilasciare il pulsante quando la spia dell'apriorta lampeggia (3). Il codice è stato memorizzato. Se la lampadina non è installata, si sentiranno due scatti secchi.

NOTA: Questo metod richiede due persone se il selettore digitale è già montato all'esterno del garage.

Con il dato multifunzione della porta:

1. Digitare un codice di riconoscimento personale (PIN) a quello ci fibre sul tastierino, quando premere e tenere premuto il pulsante ENTER.
2. Tenendo premuto il pulsante ENTER, premere e tenere premuto il pulsante LIGHT sul dato multifunzione della porta.
3. Tenere premuti i pulsanti ENTER e LIGHT premendo contemporaneamente sulla barra del dato multifunzione della porta (tre pulsanti premuti simultaneamente).
4. Rilasciare i pulsanti quando la spia dell'apriorta lampeggia. Il codice è stato memorizzato. Se la lampadina non è installata, si sentiranno due scatti secchi.

Uso del comando della porta a parete

COMANDO MULTIFUNZIONE DELLA PORTA

Premere la barra (1) per après e chiudere la porta. Premere nuovamente per arrestre la porta.

Funzione luce

Premere il pulsante Light (2) per accendere e spegnere la luce dell'apriorta. Il pulsante non comanda la luce quando la porta è in movimento. Se si accende la luce è poi si azionza l'apriorta, la luce rimane accesa per 2,5 minuti. Premere nuovamente per spegnerla prima.

Funzione blocco

Serve a impedire l'azionamento della porta mediante telecomandi portatili. La porta può essere aperta e chiusa attevare il dato della porta, la serratura a chiave esterna e il selettore digitale. Per attivare il blocco, tenere premuto il pulsante Lock (3) per 2 secondi. La barra lampeggia quando la funzione Blocco viene attivata. Per disattivare il blocco, premere nuovamente il pulsante Lock (3) per 2 secondi. La barra smette di lampeggiare. La funzione Blocco si disattivaanche quando viene attenuato il pulsante "LEARN"sul pannello dell'apriorta.

REGOLAZIONE - SEZIONI

25 Impostazione dei limiti

I limiti di corsa definisco i puncti in cui la porta si arresta durante l'apertura o la chiusura.Seguire la procedura descritta per impostare i limiti.

Perprogrammarelimitidellacorsa:

1. Aprirle la lente della luce. Tenere premuto il pulsante nero (1) finché la spia gialla (3) inizia a lampeggiare lentamente, quindi rilasciare.
2. Tenere premuto il pulsante nero (1) finché la porta raggiunge la posizione di apertura desiderata. Regolare la posizione della porta con i pulsanti nero (1) e arancione (2). Il nero ALZA la porta, l'arancione la ABBASSA.
3. Premere il telecomando programmato (4) o la barra sul comando della porta forniti in dotazione con l'apriorta. In quello modo si imposta la posizione di aperture (SU). La porta si abbassa fino a terra e si rialza fino alla posizione di aperture (SU). L'apriorta haosi memorizzato i limiti della corsa.

Verificare che la porta sia sufficientemente alta per il passaggio del veicolo. Regolarla se necessario.
4. La spia (3) smette di lampeggiare quando i limiti sono stati memorizzati. Se la porta inverte la propria corsa o arresta prima di toccare il pavimento, ripetere immediamente i punti da 1 a 3. Se i limiti non vengono comunique memorizzati, andare al punto 15 del paragrafo Risoluzione dei problemi e seguire le istruzioni per l'impostazione manuale dei limiti.

NOTA: La spia di funzionamento lampeggia 11 volte quando la procedura di impostazione dei limiti fallisce. Qualora venga rilevato questo erre, andare al punto 15 della sezione Problemi? e seguire le istruzioni per l'impostazione manuale dei limiti.

26 Impostazione della forza

Il pulsante di impostazione della forza si trovato dietro la lente luminosa dell'apriorta. L'impostazione della forza regola la quantità di forza necessaria per aprire e chiudere la porta.

1. Aprière la lente della luce. Individuare il pulsante arancione (2).
2. Premere il pulsante arancione (2) due volte per accederate alla modalità di regolazione della forza. La spia (3) lampeggerà velocamente.
3. Premere il telecomando programmatico (4) o la barra sul commando della porta forniti in dotazione con l'apriorta. La porta si portera nella posizione di chiusura (GIU). Premere nuovamente il telecomando (4), la porta risirà fino alla posizione di apertura (SU).

La spia (3) smette di lampeggiare quando la forza è stata memorizzata. La porta deve effettuare un ciclo completo, SU e GIU, affinché la forza venga regolata correttamente. Se l'unità non riesce ad aprire e chiudere la porta completeness, ispezionare la porta per verificare che sua ben bilanciata e libera da intralci o inceppamenti.

Per completeness correttamente l'impostazione dei limiti, DEVE.
essere effettuato l'appendimento della forza.

Test del sistema di sicurezza di inversionione del movimento

Il test di sicurezza del sistema di inversionione del movimento è molto importante. La porta del garage deve invertire il movimento non appena venga a fatto con un ostacolo di 40mm che si trovi sul pavamento. Se l'apriorta non è regolato in modo appropriato, la porta del garage, chiudendosi, cui causare gravi danni alle persone. Ripetere il test una volta al mese e regolare secondo le necessità.

Procedimento: Sul pavimento, in direzione della chiusura mettere un ostacolo dello spessore di 40mm (1). Azionare la porta nella fase di chiusura, a contatto con l'ostacolo la porta deve invertire il movimento. La porta deve invertire il proprio moto se incontrare ostacoli. Se la porta si fermà a causa di un ostacolo, rimuovero l'ostacolo e ripetere la procedura del punto 25 Impostazione dei limiti.

Ripetere la prova.

Quando la porta inverte il movimento venendo a contatto con un ostacolo di 40mm, togliere l'ostacolo e far fare all'apriorta un ciclo completo di funzionamento. La porta non deve invertire il movimento se è in posizione di chiusura completa. In caso contrario, ripetere i punti 25 e 26 delle procedure di impostazione dei limiti e della forza, e ripetere la prova di inversionione di sicurezza. Posizionare un peso da 20kg al centro della porta e verificare che la porta non si sposti più di 500mm.

23 Installazione del Sistema "Protector"

(si veda "Accessori")

La forza rilevata al bordo di chiusura della porta non deve essere superiore a 400N (40kg). Se la forza di chiusura è regolata su un valore superiore a 400N, si deve installare il Sistema "Protector".

Dopo che l'apriorta è stato installato e regolato, si può installare l'accessorio Sistema "Protector". Le istruzioni sono accluse a quello accessorio.

Il Sistema "Protector" fornisce un'ulteriore misura di sicurezza contro il pericolo che un bambino venga colpito alla porta del garage.

Il Sistema fa uso di un raggio di luce invisibile che, quando viene interrogatto da un ostacolo, fa aprire la porta se si sta chiudendo e impedisce che una porta aperta si chiuda. Lo si raccomanda particolarmente a quei proprietari di casa che abbiano bambini piccoli.

29 Funzioni speciali

A. Collegamento passo d'uomo

Aprière la lente della luce. Individuare i morsetti ausiliari ad attacco rapido. Inserire il cavo da campanello nei morsetti 8 e 7.

B. Collegamento del lampeggiante

Il lampeggiante cui si erreti. Il camgare i conduttori del lampeggiante ai morsetti 6 e 5. Il morsetto 5 ha la messa a terra.

30 Accessori

(1) Modello 84330EML Telecomando a funzione singola
(2) Modello 84333EML Telecomando a 3 funzioni
(3) Modello 84335EML Mini-telecomando a 3 funzioni
(4) Modello 8747EML Sistema di entrataenza chiavi
(5) Modello 845EML Pannello di lavoro della porta a più funzioni
(6) Modello 760EML Serratura esterna
(7) Modello 1702EML Sgancio rapido esterno
(8) Modello 770EML Sistema "Protector"
(9) Modello 1703EML II braccio "Chamberlain"-The Chamberlain ArmTM

(10) Modello FLA230EML Kit lampeggiante
(11) Modello 75EML pulsante di controllo della porta illuminato
(12) Modello 1EML Maniglia di sgancio rapido
(13) Modello 34EML Selettore a chiave, 2 funzioni (a parete)
Modello 41EML Selettore a chiave, 2 funzioni (a incasso)

NON RAFIGURATO

Modello MDL100EML Chiavistello meccanico per porta

ISTRUZIONI PER L'IMPIANTO ELETTRICO DEGLI ACCESSORI

Serratura esterna - ai morsetti dell'apriorta: rosso-1 e bianco-2
Sistema "Protector" - ai morsetti dell'apriorta: bianco-3 e grigio-4
Pannello di lavoro - ai morsetti dell'apriorta: rosso-1 e bianco-2

1. L'apriorta non funziona ne premendo il pulsante, né usando il telecomando:

2. L'apriorta riceve la corrente? Inserire la lampada nella presa. Se la luce non si accende, controllare la scatola dei fusibili o l'interruttore automatico. (Alcune prese sono controllate da un interrottore a parete.)

3. Sono state smontate tutte le serrature della porta? Rivedere le avventenze per l'installazione a pagina 1.
4. C'è un accumulo di neve o di ghiaccio sotto la porta? La porta cui esser gelata fino al pavimento. Rimuovere qualunque possibile ostruzione.
5. Puo darsi che la molla della porta del garage sia rota. Farla sostituire.

6. Il fatto di aver ripetuto l'opération più volte vuo aver fatto scattare il salvamotore. Aspettare 15 minuti e provare un'altra volta.

7. L'apriorta funziona col telecomando, ma non col pulsante:

8. I pulsante della porta è illuminato? Se non lo è, togliere il cavetto da campanelli dai morsetti dell'apriorta. Cortocircuito i morsetti 1 e 2 toccando entrambi i morsetti allo stesso tempo con un pezzo di metallo (cacciavite o moneta). Se l'apriorta funziona, controlling che non ci si un contatto difettoso nel pulsante illuminato o un cortocircuitoizzato i punti di metallo o un cavo spezzato.

9. I collegamenti elettrici sono giusti? Rivedere pagina 4.

10. La porta funzione usando il pulsante a parete ma non usando il telecomando:

11. Provare una nuova batteria.

12. Se si hanno due o più telecomandi e solo uno funzione, ripetere Programmazione dell'apriorta, del telecomando e del selettore digitale, punti 22 e 23.

13. Il pulsante del lavoro della porta lampeggia? L'apriorta è in modalità bloccata. Se si dispone di un lavoro multifunzione della porta, tenere premuto il pulsante Lock per 2 secondi. Il pulsante del lavoro della porta smetterà di lampeggiare.

14. Il telecomando ha un raggio d'azione corto:

La batteria e installata?
- Gambiare la posizione del telecomando nella macchina.
- Il raggio di trasmissione si riduce se la porta del garage è di metallo, se l'isolamento è fatto con una parte di metallo, se il rivestimento esterno è di metallo.
5. La porta inverte il movimento alla ragione apparente e la luce dell'apriorta non lampeggia:
- C'é qualcosa che ostruisce la porta? Tirare la maniglia dello sgancio manuale. Azionare la porta manualmente. Se non è bilanciata o se si inceppa, rivolgersi a un servizio di assistenza tecnica per porte di garage.
- Rimuovere neve o ghiaccio dal pavimento del garage dove si chiude la porta del garage.
- Ripetere l'impostazione dei limiti e della forza, seguendo le procedure ai punti 25 e 26.

Ripetere il test di sicurezza di inversionione del movimento una volta effettuata la regolazione.

1. La porte inverte il movimento alla ragione apparente e la luce del pulsante di comando della porta lampeggia per 5 secondi dopo l'inversione:

Controllare ilsystema"Protector"(se questo accessorio è stato installato).Se la luce lampeggia, correggere l'allineamento.

1. Il rumore fatto dall'apriorta disturba l'abitazione:

Se il rumore dell'apriorta perché è in funzione causa problemi per la sua vicinanza alla abitazione, si può installare il corredo 41A3263 per l'isolamento delle vibrazioni. Questo corredo è stato ideato per eliminare "l'effetto suono" ed è di facile installatione.

1. La porta del garage si après e si chiude da sola:

Accertarsi che il pulsante del telecommando non sia fermo sulla posizione "funzionamento".

1. La porta si ferma, ma non si chiude completeness:

Ripetere l'impostazione dei limiti, seguendo la procedura al punto 25. Ripetere la prova di inversione di sicurezza dopo eventuali regolazioni della lunghezza del braccio, della forza di chiusura o del limite inferiore.

1. La porta si après, ma non si chiude:

2. Controllare ilsystema "Protector"(se questo accessorio è stato installato).Se la luce lampeggia, correggere l'allineamento.

3. Se la luce dell'apriorta non lampeggia e si tratta di una nuova installmente, controllare la forza verso il basso.

Ripetere il test di sicurezza di inversionione del movimento una volta effettuata la regolazione.

1. La luce dell'apriorta non si accende:

Sostituire la lampadina (massimo 24V/21W). Sostituire le lampadine bruciate con lampadine 'heavy duty' per prestazioni pesanti.

1. L'apriortaatica:

Può darsi che la porta sia sbilanciata o che le molle siano rotte. Chiudere la porta ed usare la fune e la maniglia per lo sgancio manuale per disinnestare il carrello. Aprire e chiudere la porta manualmente. Una porta che si ben bilanciata rimarra in una certa posizione in qualunque punto della sua corsa, interamente sostenta dalla sue molle. Se quello non è il caso, rivolgersi a un servizio di assistenza tecnica per porte di garage per risolverve il problema.

1. Il motore dell'apriorta ronza per un po', ma non funziona:

2. Le molle della porta del garage sono rotte. SI VEDA SOPRA.

3. Il problema capita la prima volta che si usa l'apriorta. La porta è chiusa a chiave. Vendere inoperativa la serratura della porta.

Ripetere il test di sicurezza di inversionione del movimento una volta effettuata la regolazione.

1. L'apriorta non funziona per mancanza di corrente:

2. Tirare giù la fune e la maniglia per lo sgancio manuale per staccare il carrello. La porta può essere aperta o chiusa manually. quando l'energia è rinnerita, tirare giù dritto la maniglia di sgancio manuale. quando l'apriorta saràesso in funzione un'altra volta, il carrelio si ricollegherà.
   L'accessorio di sgancio rapido esterno disinserisce il carre lall'esterno del garage nel caso che manchi la corrente.

3. Impostazione manuale dei limiti:

4. Tenere premuto il pulsante nero finché la spi gialla inizia a lampeggiare lentamente, quando rilasciare.

5. Tenere premuto il pulsante nero finché la porta raggiunge la posizione di aperture (SU) desiderata. Regolare la posizione della porta con i pulsanti nero e arancione. Il nero ALZA (apre) la porta, l'arancione la ABBASSA (chiude).

Verificare che la porta sia sufficientemente alta per il passaggio del veicolo.

1. Premere il telecomando o il dato della porta. In quello modo si imposta il limite SU (aperto) e la porta comincia a chiudersi. Premere immediatamente il pulsante arancione o nero. La porta si ferma. Regolare il limite di chiusura (GIU) con i pulsanti nero e arancione. Verificare che la porta sia completenesse chiusa perché applicare pressione excessiva sulla guida (la guida non dovrebbe piegarsi in avanti e la catena/cinghia non dovrebbe perdere al di sotto della guida). Premere il telecomando o il dato della porta. In quello modo si imposta il limite di chiusura (GIU) e la porta comincia ad aprirsi.

NOTA: Se non si preme il tasto nero o arancione prima che la porta tocchi il pavimento, l'apriorta provera a impostare i limiti automaticamente, invertendo il movimento della porta e arrestandola al limite superiore impostato precedentemente. Se la spia di funzionamento non lampeggia 10 volte, l'impostazione dei limiti è stata completata e non deve essere effettua manually; il limite inferiore sare il impostato in corrispondenza del pavimento.
Indipendentemente dal fatto che i limiti vengano impostati in modo automatico o manuale, è OBBLIGATORIO effettuire l'appendimento della forza per completing correttamente l'impostazione dei limiti. Vedere la sezione 26, Impostazione della forza.

1. Aprière e chiudere la porta 2 o 3 volte con il telecomando o il lavoro della porta.

2. Se la porta non si ferma nella posizione di aperture (SU) desiderata o inverte il movimento prima di fermarsi nella posizione di chiusura (GIU), ripetere nuovamente la procedura manuale di impostazione dei limiti.

3. Se la porta si arresta in entrambé le posizioni SU e GIù, passare alla prova delsystemadi inversionione di sicurezza.

CURA DELL'APRIPORTA FUNZIONAMENTO DELL'APRIPORTA

Una volta che è installato in modo appropriato, l'apriorta Derived una ottima prestazione con un minimo di manutenzione. L'apriorta non richiede ulteriori lubrificazione.

Regolazione del limite e della forza: Queste regolazioni devono essere controllate e stabilite in modo appropriato quando l'apriorta è installato. Le condizioni atmosferiche sono causare cambiamenti di non grande importanza nel funzionamento della porta, ma che richiedono nuove regolazioni, soprattutto durante il primo anno di funzionamento.

Fare riferimento alla regolazione del limite e della forza a pagna 6. Seguire attendamente le istruzioni e ripetere il test di sicurezza d'inversione del movimento dopo agli regolazione.

Apparecchio trasmittente del telecomando: Il telecomando può essere fissato al parasole della macchina con la clip fornita. Ulteriori telecomandi possono essere acquistati in qualunque momento per essere usati in tutti i veicoli che vengano messi nella stesso garage. Fare riferimentoagli Accessori. L'apparecchio ricevente va programmato in modo che funzioni con qualsiasi nuovo telecomando.

Batteria del telecomando: Le batterie al litio dovrebbero essere operative per un periodo di almeno cinque anni. Se la luce diventa fioca o non si accende, sostituire la batteria. Se il raggio di trasmissione diminuisce, controllare la luce di controllo della batteria.

Per cancellare la batteria: Per sostituire le batterie, après l'astuccio con un fermaglio del visore o la punta di un cacciavite. Inserire le batterie con il dato positivo rivolto verso l'alto. Per riporre il coperchio, farlo scattare lungo i due lati. Non buttare la vecchia batteria nella spazzatura. Portarla a un centro di raccolta.

MANUTENZIONE DELL'APRIPORTA

Una volta al mese:

• Ripetere il test di sicurezza dell'inversione del movimento. Fare i cambiamenti necessari.
• Azionare la porta manualmente. Se è sbilanciata o si inceppa, rivolgersi a un servizio di assistenza tecnica per porte di garage.
• Accertarsi che la porta si apra e si chiuda completeness. Se necessario, regolare i limiti e/o la forza.

Una volta al anno:

• Oliare i rulli, i cuscinetti e le cerniere della porta. L'apriorta non richiede ulteriori lubrificazione. Non lubricificare i binari della porta.
  LUBRIFICARE IL CARRELLO E LA GUIDA.

L'apriorta peut essere azionato da uno dei seguenti dispositiivi:

• Il pulsante illuminato. Premere il pulsante illuminato e tenerlo premuto finché la porta non cominci a muoversi.
• Il sistema con serratura esterna o quello di entrata alla chiave. (Se uno o l'alto di quosti due accessori è stato installato).
• Il telecomando. Premere il pulsante e tenerlo premuto finché la porta non cominci a muoversi.

Apertura della porta a mano:

La porta deve essere completeness chiusa, se possibile. Molle che siano deboli o rotte possono causare la rapida caduta della porta aperta con seguenti gravi danni alle persone o alle cose.

La porta può essere aperta a mano tirando la maniglia di sgancio versus il basso e all'indietro (verso l'apriorta). Per riallacciare la porta, tirare la maniglia di sgancio diritto versus il basso. Si ricolleghera nel successivo movimento versus l'alto o versus il basso.

Non usare la maniglia di sgancio per aprise o chiudere la porta.

Quando l'apriorta viene attivato dal telecomando o dal pulsante illuminato del lavoro della porta:

1. Se è aperta, la porta si chiude. Se è chiusa, la porta si après.
2. Se si sta chiudendo, la porta si arresta.
3. Se si staAPO, la porta si arresta (lasciando spazio sufficiente per l'entrata e l'uscita di animali e il passaggio di aria fresca).
4. Se la porta viene arrestata in posizione parzialmente chiusa o aperta, inverte la direzione di movimento.
5. Se la porta incontrà un ostacolo durante la chiusura, inverte il proprio moto.
6. Se la porta incontrara un ostacolo durante l'apertura, la porta inverte il proprio moto e si arrasta.
7. Ilsystema facoltativo "Protector" fa uso di un raggio di luce invisibile che, quando sia interrotto da un ostacolo, fa apriere la porta, se si sta chiudendo, e impedisce che la porta si chiuda. E' vivamente RACCOMANDATO per proprietari di casa con bambini piccoli.

Dopo aver fatto azionare l'apriorta 5 volte de seguito, si consiglia un periodo di raffreddamento di 15 minuti.

La luce dell'apriorta si accende: 1. inizialmente, quando l'apriorta è inserito; 2. quando la corrente è interrotta; 3. quando è azionato l'apriorta.

La luce si spegne automaticamente après 2 minuti e 1/2. La lampadina deve essere al massimo di 24V/21W.

SPECIFICHE

Alimentazione 230-240 VAC, 50Hz

Forza di trazione

massima. 700N (ML700, ML750)

800N (ML850)

Potenza. 115W (ML700, ML750)

125W (ML850)

Potenza in standby 5,5W (ML700, ML750)

5,5W (ML850)

Coppia normale. 7Nm (ML700, ML750)

8Nm (ML850)

Azionamento

Type .Motoriduttore c.c. lubricificato a vita.

Meccanismo di azionamento

Azionamento .Catena/cinghia con carrello in due pezzi suguida di acciaio.

Lunghezza della corsa....regolabile fino a 2,3m.

Rapportodi corsa 127-178mm per secondo.

Luce si accende quando la porta comincía a muoversi, si spegne 2 minuti e 1/2 après che la porta si è fermata.

Connessione della porta braccio della porta regolabile. Sgancio del carrello a cavo.

Sicurezza

Personale. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . direzione verso il basso. Pulsante e fermata automatica nella direzione verso l'alto.

Elettronica .Regolazione automatica della forza.

Elettrica Protezione sovraccarico trasformatore e cablaggio pulsante in bassa tensione.

Finecorsa .Rilevatore ottico RPM/Passpoint.

Regolazione finecorsa ....Elettronica, semiautomatica e automatica.

Circuito di avvio ............Circuito pulsante a bassa tensione.

Dimensioni

Lunghezza (totale) 3,2m

Spazio libero necessario...30mm

Peso sospeso 14,5kg

Apparecchio ricevente

Registri della memoria ....12

Frequenza operativa. 433,92MHz

NOTA SPECIALE: Chamberlain raccomanda l'installazione delsystema Protector su tutti gli apriorta per garage.

GARANZIA PER L'APRIPORTA PER GARAGE

La Chamberlain GmbH garantisce per un periodo di 24 anni (2 anni) nella data di acquisto di quello prodotto al primo dettagliante che acquischi quello prodotto, che il prodotto è primo di difetti di materia e/o fabbricazione. Il motore è garantito da difetti di materia e/o di lavorazione per un periodo di: ML850, 60 anni; ML750, 48 anni; ML700 36 anni (3 anni) nella data di acquasto. A risizione del prodotto, il primo dettagliante è tenato a contrallare il prodotto per accertame possibili visibili difetti.

Condizioni: Questa garanzia costituitise l'unico mezzo disponibile per legge al compratore per qualiasi da nanno relativo a una parte e/o a un prodotto difettosi o risultante da essi. La garanzia è strettamente limitata alla riparazione o sostituzione delle parti di quello prodotto che risultino difettoso.

Questa garanzia non copre danni non dovuti a difetti, ma causati da uso improperio (incluso uso non completeness in accordo con le struzioni, fornite nella Chamberlain, per quando riguarda l'installazione, il funzionamento e la cura dell'unità, o dovuti alla mancanza di adeguata manutenzione e regolazione, o a qualiasi adattamento o alterazione dei prodotti) e costo della mano d'opera per smontare o ristallare un'unità riparata o sostituita, o batterie di ricambio.

Un prodotto in garanzia, che risulti difettoso in materiale e/o fabbricazione, sare riparato o sostituito (a seconda della decisione della Chamberlain) sono costo per il proprietario per la riparazione o la sostituzione delle parti e/o del prodotto. Le parti difettose saranno riparate o sostituito con parti nuovo o ricondizione in fabbrica o opzione della Chamberlain.

Se, durante il periodo di garanzia, il prodotto dovesseSEMbrare difettoso, contattare il postodove è stato acquistato originariamente.

Questa garanzia non riguarda i diritti statutari dell'acquirente, quando ci sa在一 valida legislazione nazionale applicabile, o i diritti dell'acquirente nei confronti del venditore al dettaglio, che derivino dal loro contratto di vendita/acquisto. In mancanza di una legislazione nazionale o EC applicabile, questa garanzia sare l'unica e esclusiva risorsa per l'acquirente, e tanto la Chamberlain quanto le sue consociate ed I suo distributori non saranno responsabili per danni accidentali o seguenti per agli expresso o implicita garanzia pertinente a questo prodotto.

Nessun rappresentante, o nessuna persona, è autorizzato a assumersi qualunjue altra responsabilità periconto della Chamberlain in relazione alla vendita di questo prodotto.

Dichiarazione di Conformità

I sottocritto dichiaro con la presente che l'apparecchiatura specificata e tutti gli accessori sodfisdrano le Direttive e le Norme indicate.

Modelo: ML700,ML750,ML850

2004/108/EC

2006/95/EC

1999/5/EC

EN55014-1 (2000), EN55014-2 (1997), EN61000-3-2 (2000), EN61000-3-3 (1995),

EN 301 489-3 (V1.3.1), EN 300 220-3 (V1.1.1), EN60335-1 (1994), e EN60335-2-95

(2004)

Dichiarazione Integrativa

Un sistema di automazione applicato a una Porta Garage deve essere Installato e mantenuto in efficienza secondo tutte le istruzioni fornite dal Produzione, al fine di sodisfare le dispositions della EN12453, EN13241-1 e Direttiva Macchine 89/392/CEE.

B.P.Kelkhoff
