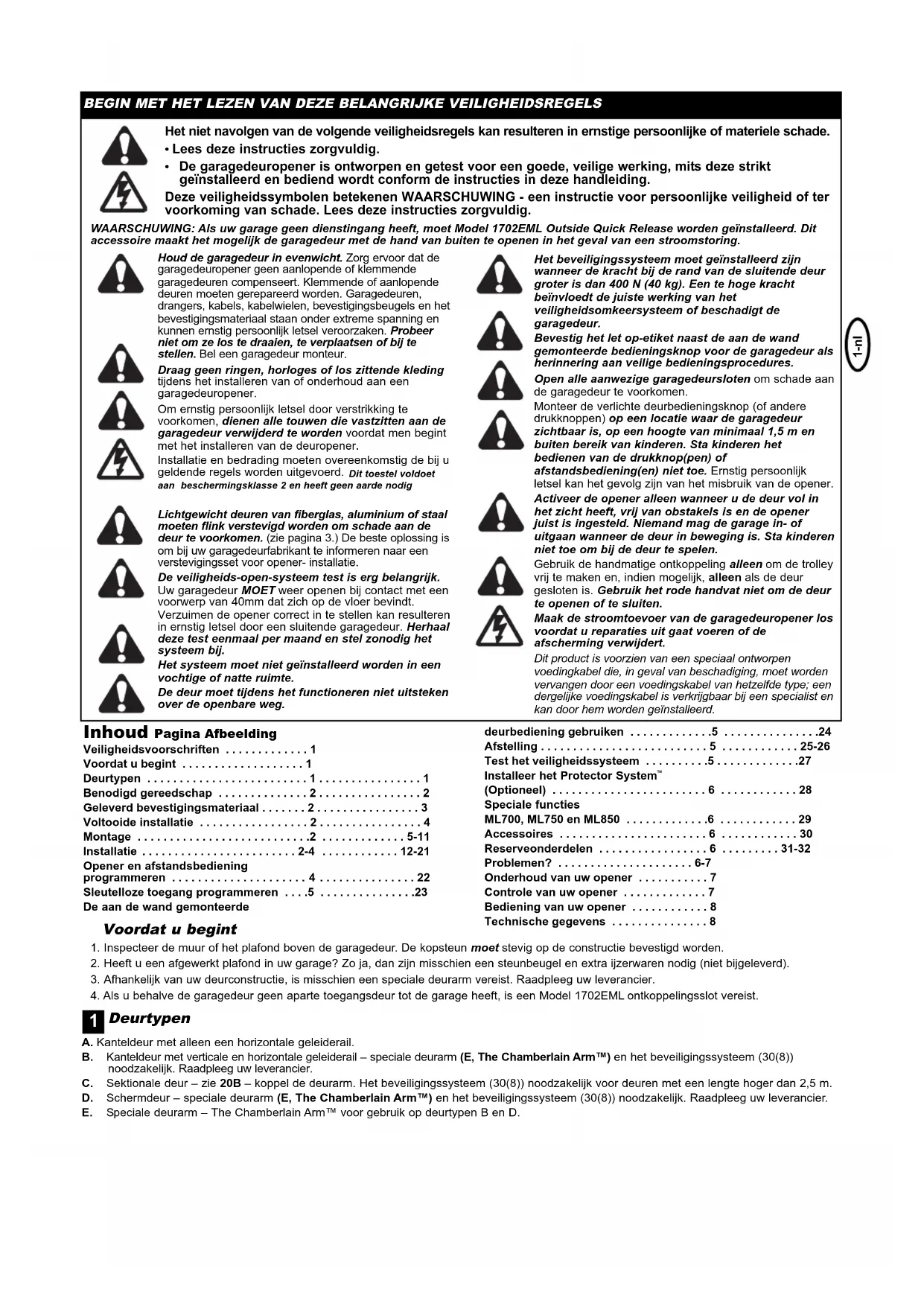

GEBRUIKSAANWIJZING CBML700EV CHAMBERLAIN

Declaration of Conformity The undersigned, hereby declare that the equipment specified, and all accessories, conforms to the Directives and Standards stated.Model:....................................................................................ML700, ML750, ML8502004/108/EC2006/95/EC1999/5/ECEN55014-1 (2000), EN55014-2 (1997), EN61000-3-2 (2000), EN61000-3-3 (1995), EN 301 489-3 (V1.3.1), EN 300 220-3 (V1.1.1), EN60335-1 (1994), and EN60335-2-95 (2004) Declaration of Incorporation A power door operator, in combination with a Garage Door must be installed andmaintained according to all the Manufacturer’s instructions, to meet the provisions ofEN12453, EN13241-1 and Machinery Directive, 89/392/EEC. B. P. KelkhoffManager, Regulatory AffairsTHE CHAMBERLAIN GROUP, INC.845 Larch Ave.Elmhurst, IL 60126 USA April, 20081-nl Het beveiligingssysteem moet geïnstalleerd zijnwanneer de kracht bij de rand van de sluitende deurgroter is dan 400 N (40 kg). Een te hoge krachtbeïnvloedt de juiste werking van hetveiligheidsomkeersysteem of beschadigt degaragedeur.Bevestig het let op-etiket naast de aan de wandgemonteerde bedieningsknop voor de garagedeur alsherinnering aan veilige bedieningsprocedures.Open alle aanwezige garagedeursloten om schade aande garagedeur te voorkomen.Monteer de verlichte deurbedieningsknop (of anderedrukknoppen) op een locatie waar de garagedeurzichtbaar is, op een hoogte van minimaal 1,5 m enbuiten bereik van kinderen. Sta kinderen hetbedienen van de drukknop(pen) ofafstandsbediening(en) niet toe. Ernstig persoonlijkletsel kan het gevolg zijn van het misbruik van de opener.Activeer de opener alleen wanneer u de deur vol inhet zicht heeft, vrij van obstakels is en de openerjuist is ingesteld. Niemand mag de garage in- ofuitgaan wanneer de deur in beweging is. Sta kinderenniet toe om bij de deur te spelen.Gebruik de handmatige ontkoppeling alleen om de trolleyvrij te maken en, indien mogelijk, alleen als de deurgesloten is. Gebruik het rode handvat niet om de deurte openen of te sluiten.Maak de stroomtoevoer van de garagedeuropener losvoordat u reparaties uit gaat voeren of deafscherming verwijdert.Dit product is voorzien van een speciaal ontworpenvoedingkabel die, in geval van beschadiging, moet wordenvervangen door een voedingskabel van hetzelfde type; eendergelijke voedingskabel is verkrijgbaar bij een specialist enkan door hem worden geïnstalleerd. Het niet navolgen van de volgende veiligheidsregels kan resulteren in ernstige persoonlijke of materiele schade.

• Lees deze instructies zorgvuldig.
• De garagedeuropener is ontworpen en getest voor een goede, veilige werking, mits deze strikt geïnstalleerd en bediend wordt conform de instructies in deze handleiding. Deze veiligheidssymbolen betekenen WAARSCHUWING - een instructie voor persoonlijke veiligheid of ter voorkoming van schade. Lees deze instructies zorgvuldig. WAARSCHUWING: Als uw garage geen dienstingang heeft, moet Model 1702EML Outside Quick Release worden geïnstalleerd. Dit accessoire maakt het mogelijk de garagedeur met de hand van buiten te openen in het geval van een stroomstoring.Houd de garagedeur in evenwicht. Zorg ervoor dat degaragedeuropener geen aanlopende of klemmendegaragedeuren compenseert. Klemmende of aanlopendedeuren moeten gerepareerd worden. Garagedeuren,drangers, kabels, kabelwielen, bevestigingsbeugels en hetbevestigingsmateriaal staan onder extreme spanning enkunnen ernstig persoonlijk letsel veroorzaken. Probeerniet om ze los te draaien, te verplaatsen of bij testellen. Bel een garagedeur monteur.Draag geen ringen, horloges of los zittende kledingtijdens het installeren van of onderhoud aan eengaragedeuropener.Om ernstig persoonlijk letsel door verstrikking tevoorkomen, dienen alle touwen die vastzitten aan degaragedeur verwijderd te worden voordat men begintmet het installeren van de deuropener.Installatie en bedrading moeten overeenkomstig de bij ugeldende regels worden uitgevoerd. Dit toestel voldoetaan beschermingsklasse 2 en heeft geen aarde nodigLichtgewicht deuren van fiberglas, aluminium of staalmoeten flink verstevigd worden om schade aan dedeur te voorkomen. (zie pagina 3.) De beste oplossing isom bij uw garagedeurfabrikant te informeren naar eenverstevigingsset voor opener- installatie. De veiligheids-open-systeem test is erg belangrijk.Uw garagedeur MOET weer openen bij contact met eenvoorwerp van 40mm dat zich op de vloer bevindt.Verzuimen de opener correct in te stellen kan resulterenin ernstig letsel door een sluitende garagedeur. Herhaaldeze test eenmaal per maand en stel zonodig hetsysteem bij.Het systeem moet niet geïnstalleerd worden in eenvochtige of natte ruimte.De deur moet tijdens het functioneren niet uitstekenover de openbare weg. BEGIN MET HET LEZEN VAN DEZE BELANGRIJKE VEILIGHEIDSREGELS Voordat u begint

1. Inspecteer de muur of het plafond boven de garagedeur. De kopsteun moet stevig op de constructie bevestigd worden.

2. Heeft u een afgewerkt plafond in uw garage? Zo ja, dan zijn misschien een steunbeugel en extra ijzerwaren nodig (niet bijgeleverd).

3. Afhankelijk van uw deurconstructie, is misschien een speciale deurarm vereist. Raadpleeg uw leverancier.

• 4. Als u behalve de garagedeur geen aparte toegangsdeur tot de garage heeft, is een Model 1702EML ontkoppelingsslot vereist. Inhoud Pagina Afbeelding Veiligheidsvoorschriften p. 1
• Voordat u begint p. 1
• Deurtypen p. 1
• Benodigd gereedschap p. 2
• Geleverd bevestigingsmateriaal p. 2
• Voltooide installatie p. 2
• Montage p. 2
• -11 Installatie p. 2
• -4 p. 12
• -21 Opener en afstandsbediening programmeren p. 4
• Sleutelloze toegang programmeren p. 5
• De aan de wand gemonteerde deurbediening gebruiken p. 5
• Afstelling p. 5
• -26Test het veiligheidssysteem p. 5
• Installeer het Protector System (Optioneel) p. 6
• Speciale functiesML700, ML750 en ML850 p. 6
• Accessoires p. 6
• Reserveonderdelen p. 6
• -32Problemen? p. 6
• -7Onderhoud van uw opener p. 7
• Controle van uw opener p. 7
• Bediening van uw opener p. 8
• Technische gegevens Deurtypen A. Kanteldeur met alleen een horizontale geleiderail. B. Kanteldeur met verticale en horizontale geleiderail – speciale deurarm (E, The Chamberlain Arm™) en het beveiligingssysteem (30(8)) noodzakelijk. Raadpleeg uw leverancier. C. Sektionale deur – zie 20B – koppel de deurarm. Het beveiligingssysteem (30(8)) noodzakelijk voor deuren met een lengte hoger dan 2,5 m. D. Schermdeur – speciale deurarm (E, The Chamberlain Arm™) en het beveiligingssysteem (30(8)) noodzakelijk. Raadpleeg uw leverancier. E. Speciale deurarm – The Chamberlain Arm™ voor gebruik op deurtypen B en D. 12-nl MONTAGE Belangrijk! Als u een overhead-deur heeft, moet u bij het monteren van de rail de instructies voor de Chamberlain™ Deurarm (The Chamberlain Arm™) accessoire gebruiken in combinatie met deze Gebruikershandleiding. Voltooide installatie Naarmate u vordert met de in deze handleiding beschreven montage-, installatie- en afstellingsprocedures is het misschien nuttig om deze afbeelding van een voltooide installatie bij de hand te hebben. (1) Kophoes (2) Spanpoeliesteun (3) Slede (4) Rail (5) Ketting/Riem (6) Hangijzer (7) Snoer (8) Opener (9) Lampeglas (10) Noodontkoppeling: koord & handgreep (11) Gebogen gedeelte deurarm (12) Recht gedeelte deurarm (13) Deurbeugel en plaat (14) Kopsteun (15) Trolley-ontgrendelarm (1) Zeskantbout (2) Vorkbout (3) 8mm sledebout (4) Houtschroeven (5) Metaalplaatschroeven (6) Vorkbout (7) Touw (8) Handvat (9) Geïsoleerde nietjes (10) Plug (11) Betonplug (12) Borgring (13) Zeskantige moer (14) Bevestigingsring (15) Railvet (16) Borgmoer (17) Metrisch tapbout (18) Zeskantschroef (19) Veer (20) Platte ring (21) Stopbout Geleverd bevestigingsmateriaal p. 8

Montage de rail Breng vet aan op de binnenranden van de railstukken (1). Plaats de railstukken op een vlakke ondergrond voor montage. Alle vier railstukken zijn onderling verwisselbaar. Schuif de railsteun (3) op het railstuk. Koppel de rails door de railsteun op het volgende railstuk te schuiven. Tik de railsamenbouw (4) op een stuk hout tot de railstukken (5) vlak aansluiten. Herhaal dit met de overige railstukken.

Monteer de ketting/riem Neem de ketting/riem uit de doos en leg de ketting op de grond (voorkom dat de ketting/riem verdraait). A. Ketting: Duw de stiften van de verbindingsschakel (3) door kettingschakel (4) en opening van de trolley (5).(zie aafbelding) Plaats de sluitschalm (2) over pennen en op de sleuven. Schuif borgclip (1) over de sluitschalm en op de pengroeven tot beide pennen stevig vergrendeld zijn. B. Riem: Haak de trolleyconnector (6) in de bevestiging (7) op de trolley (8).

Benodigd gereedschap

Bevestig rail aan opener en monteer ketting/riem Verwijder de vier borgbouten (1) aan de bovenzijde van de opener. Plaats de rail op de opener, zodat deze aansluit op de stop (3) bovenop de opener. Leg de ketting/riem (4) om het getande kettingwiel. Duw de complete spanpoeliesteun naar de voorzijde van de rail om overtollige speling in de ketting/riem te elimineren. Lijn de boutgaten op de steunen (6) uit met de boutgaten in de opener. Bevestig de steunen aan de opener met de voorheen verwijderde bouten. Haal de bouten stevig aan. De tanden van het kettingwiel moeten in de ketting/riem grijpen. LET OP: Gebruik alleen de bouten die bovenin de opener gemonteerd zijn. Het gebruik van andere bouten zal ernstige schade aan de opener veroorzaken.

Monteer de afdekking van het getande kettingwiel Plaats de afdekking van het getande kettingwiel (1) bovenop de opener (2) en monteer deze met schroeven (3). Plaats bout (4) in het stopgat van de trolley (5) en bevestig deze met borgring (6) en moer (7).

Monteer de kophoes en span de ketting/riem Schuif de kophoes (1) op de rail (5). Schuif de platte ring (3), veer (2) en borgring (3) op de sledebout (4). Draai de moer (6) op de sledebout tot deze vingervast zit. Moer met steeksleutel (7) vastdraaien, tot de ketting resp. de tandriem zich circa 2 mm boven de basis van de rails bij het middelpunt bevindt. KETTING RESP. TANDRIEM NIET TE STRAK SPANNEN! Zie tekening (8).

MONTAGE Draag, als u boven uw hoofd werkt, een veiligheidsbril om uw ogen te beschermen. Stel alle bestaande sloten buiten werking om schade aan de garagedeur te voorkomen. Verwijder alle aan de garagedeur bevestigde touwen voordat u de garagedeuropener installeert, om ernstig lichamelijk letsel door verstrikt raken te voorkomen. Wij raden aan de deuropener minstens 2,1m boven de vloer te installeren of hoger, als de ruimte dit toelaat. Plaats trolley en spanpoeliesteun in de rail Schuif spanpoeliesteun (1) en binnenste trolley (2) in de achterzijde (opener) van de raileenheid (3), let erop dat de spanpoeliesteun wordt gemonteerd, zoals afgebeeld. De pijl op de trolley (7) moet naar de voorzijde (kop) van de rail (4) wijzen. Duw de spanpoeliesteun naar de voorzijde (kop) van de rail (4). Plaats de sledebout (5) in de uitsparing voor de bout in de spanpoeliesteun (6).

Bevestig de trolley aan de rail Schuif de buitenste trolley (1) in de achterzijde (opener) van de raileenheid (2), waarbij het uiteinde met de trolley-ontgrendelingsarm (3) in de richting van de opener moet wijzen. Schuif de buitenste trolley in de rails tot deze aansluit op de binnenste trolley.

Plaats de kopsteun De kopsteun moet stevig aan de garageconstructie bevestigd worden. Versterk de muur of het plafond zonodig met een 40mm dikke plank. Het niet opvolgen van de instructies kan ondeugdelijke werking van het veiligheidssysteem tot gevolg hebben. U kunt de kopsteun op de muur (1) boven de deur of aan het plafond (3) bevestigen. Volg de instructies die het beste aan uw specifieke vereisten voldoen. Teken, terwijl de deur gesloten is, de verticale middellijn (2) van de garagedeur af. Trek deze lijn door tot op de muur boven de deur. Open de deur tot diens hoogste openingspunt. Teken een haakse horizontale lijn (4) op de kopmuur 5 cm boven het hoogste punt zodat er ruimte is voor de bovenkant van de deur.

Installeer de kopsteun OPMERKING: Gebruik de verticale middellijn en de horizontale lijn uit stap 12 voor de juiste plaatsing van de kopsteun. A. Wandmontage: Plaats de kopsteun (1) in het midden van de verticale middellijn (2) waarbij de onderste rand van de kopsteun lijnt met de horizontaal lijn (4) (de pijl wijst naar het plafond). Teken alle gaten voor de kopsteun af (5). Boor gaten van 4,5mm en bevestig de kopsteun met houtschroeven (3). B. Plafondmontage: Trek de verticale middellijn (2) door tot op het plafond. Plaats de kopsteun (1) op de verticale middellijn op maximaal 150mm van de wand. Zorg ervoor dat de pijl in de richting van de opener wijst. Teken alle gaten voor de kopsteun af (5). Boor gaten van 4,5mm en bevestig de kopsteun met houtschroeven (3). Voor montage aan een betonnen plafond gebruikt u de meegeleverde betonpluggen (6). 133-nl Bevestig rail aan kopsteun Leg de opener op de garagevloer onder de kopsteun. Leg er verpakkingsmateriaal op om de ommanteling niet te beschadigen. Til de rail op tot de gaten in de kophoes uitgelijnd zijn met de gaten in de kopsteun. Aansluiten op de vorkbout (1). Bevestig de bevestigingsring (2) om de bout te vergrendelen. N.B. Om te voorkomen dat de rail bij een roldeur tegen de veren aankomt, kan het nodig zijn de opener op een tijdelijke ondersteuning te plaatsen.

Breng de opener op zijn plaats N.B. Een 25mm dikke lat (1) is handig om de ideale afstand tussen de deur en de rail te bepalen (tenzij er niet genoeg bovenruimte is). Breng de opener omhoog en laat hem op een trapleer rusten. Open de garagedeur. Plaats een 25mm dikke lat (1) plat op de bovenkant van de deur vlakbij de middellijn, zoals afgebeeld. Laat de rail op de lat rusten. Als de opengaande deur tegen de slede aanstoot, trek dan aan de ontkoppelingshandgreep om het binnen en buitengedeelte los te koppelen. De slede kan in ontkoppelde toestand gelaten worden totdat de verbinding tussen de deurarm en de slede tot stand gebracht is.

Hang de opener op De opener moet stevig op de garageconstructie bevestigd worden. Er zijn drie representieve installaties afgebeeld. De uwe kan echter nog anders zijn. De hangijzers (1) moeten onder een hoek bevestigd worden (Afbeelding A) om voor een stevige bevestiging te zorgen. Bevestig bij afgewerkte plafonds (Afbeelding B) een stevige metalen steun (niet bijgeleverd) (4) op de garageconstructie voordat u de opener installeert. Voor het monteren aan een betonnen plafond (Afbeelding C) de meegeleverde betonankers gebruiken (5). Meet aan weerszijden van de opener de afstand van de opener tot de draagconstructie (of plafond). Zaag beide hangijzers af op de vereiste lengte. Maak van elk hangijzer één uiteinde vlak en buig of draai dit zo dat het overeenkomt met de bevestigingshoeken. Buig de hangijzers niet ter hoogte van de gaten. Boor 4,5mm aanzetgaten in de draagconstructie (of plafond). Bevestig de steunen met houtschroeven (2) aan de steunen. Til de opener omhoog en bevestig deze aan de hangijzers met bouten, veerringen en moeren (3). Controleer of de rail precies midden boven de deur zit. VERWIJDER de 25mm dikke lat. Doe de deur met de hand open en dicht. Als de deur tegen de rail stoot, moet u de kopsteun hoger bevestigen. Breng railvet aan op het onderoppervlak van de rail (6).

Bevestig noodontgrendelingskoord en handvat Trek het ene eind van het koord (1) door het gat boven in de rode handgreep zodat het woord "NOTICE" in de juiste stand staat, zie afbeelding (3). Zet het vast met een overhandse knoop (2). De knoop moet minstens 25mm van het uiteinde van het koord zitten zodat hij er niet uit kan glijden. Trek het andere eind van het koord door het gat in de ontkoppelingsarm van de slede (4). Pas de lengte van het koord zo aan dat de handgreep 1,8m boven de vloer hangt. Zet het vast met een overhandse knoop. N.B. Als u een stuk van het koord moet afknippen, smelt het afgeknipte eind dan met een lucifer of een aansteker om rafelen te voorkomen.

Sluit de electriciteit aan OM INSTALLATIEPROBLEMEN TE VOORKOMEN MAG U DE

GARAGEDEUROPENER PAS LATEN FUNCTIONEREN ALS DE

INSTRUCTIES HIERTOE OPDRACHT GEVEN. Sluit de deuropener alleen aan op een stopcontact dat bediend wordt door een tweepolige schakelaar. Monteer de verlichting Trek de lens (2) voorzichtig omlaag tot de lensscharnier in de volledig geopende positie staat. Verwijder de lens niet. Monteer een gloeilamp (1) in de fitting zoals afgebeeld met een maximaal vermogen van 24 V/21 W. De lamp wordt ingeschakeld en blijft gedurende 2-1/2 minuten branden wanneer de spanning is aangesloten. Na 2-1/2 minuten dooft de lamp. Voer de procedure in omgekeerde volgorde uit om de lens te sluiten. Vervang doorgebrande gloeilampen door trilling vaste- lampen.

Deurbeugel bevestigen Als u een overhead-deur heeft, heeft u een ombouwkit voor de deurarm nodig. Volg de bij de vervangende deurarm bijgesloten installatievoorschriften. Wees voorzichtig bij het verwijderen en monteren van de ombouwkit. Houd uw vingers uit de buurt van de schuivende delen. OPMERKING: Voor lichtgewicht garagedeuren is een horizontale en verticale versteviging noodzakelijk. Procedure voor het installeren bij gelede deuren en deuren uit één stuk: Deursteun (1) beschikt over bevestigingsgaten aan de linker- en rechterzijde. Wanneer voor de installatie de bovenste en de onderste montagegaten noodzakelijk zijn, gebruikt u zowel de deursteun als de deursteunplaat (2) zoals afgebeeld.

1. Plaats deursteun (met of zonder deursteunplaat, indien

noodzakelijk) bovenaan, in het midden van de deur aan de binnenkant, zoals afgebeeld. Teken de gaten af. A. Eendelige deur of sectionaaldeur met een looprail: deurbeslag binnen en boven aan de deur monteren. B. Sectionaaldeur met twee horizontale looprails: deurbeslag

150 - 250 mm van de bovenzijde van de deurrand monteren.

Boor 8mm gaten en bevestig de deursteun met moer, borgring en sledebout (3). B. Deuren van bladmetaal Monteren met houtschroeven (4). C. Deur uit één stuk optioneel Monteren met houtschroeven (4).

Bouw de deurarm samen A. MONTAGE VAN DEUR UIT ÉÉN STUK: Bevestig de rechte (1) en gebogen (2) deurarmdelen aan elkaar met de langst mogelijke lengte (met een overlap van 2 tot 3 gaten) met behulp van het bevestigingsmateriaal (3,4 en 5). Terwijl de deur gesloten is, sluit u het rechte armdeel (1) aan op de deursteun met de vorkbout (6). Borgen met bevestigingsring (7). Koppel de binnenste en buitenste trolley los. Schuif de buitenste trolley terug naar de opener en sluit de gebogen arm (2) aan op het bevestigingsgat in de trolley (8) met de vorkbout (6). Wellicht moet de deur iets worden opgetild om de arm te kunnen bevestigen. Borgen met bevestigingsring (7). OPMERKING: Wanneer een maximum hoogte wordt ingesteld, mag de geen 'achterwaartse kanteling' hebben wanneer deze volledig geopend is. Een lichte achterwaartse kanteling (9) veroorzaakt onnodig klapperen en schokken tijdens de bediening terwijl de deur wordt geopend of gesloten vanuit de volledig geopende positie. B. MONTAGE VAN GELEDE DEUR: Aansluiten volgens afbeelding B, vervolgens verder met stap 21. 204-nl Installeer de deurbediening Plaats de deurbediening op een punt waar de garagedeur zichtbaar is, uit de buurt van de deur en buiten bereik van kinderen. Tenminste 1,5 m boven de vloer monteren Door misbruik van de opener kan een bewegende garagedeur ernstig letsel veroorzaken. Voorkom dat kinderen de deurbediening of de afstandsbediening gebruiken. Bevestig een waarschuwingsetiket op de wand nabij de deurbediening als herinnering aan veilige bedieningsprocedures. Aan de achterzijde van de deurbediening (2) bevinden zich twee aansluitingen (1). Verwijder ca. 6mm isolatiemateriaal van de beldraad (4). Scheid de draden ver genoeg zodat de wit/rode draad op de aansluiting 1 RED en de witte draad op de aansluiting 2 WHT kan worden aangesloten. Bevestig de deurbediening binnen aan de garagewand met de meegeleverde plaatschroeven (3). Boor gaten van 4mm en gebruik de pluggen wanneer de installatie op een gemetselde muur plaats vindt. Een goede plaats is naast de onderhoudsdeur en buiten bereik van kinderen. Leid de beldraad langs de muur omhoog en over het plafond naar de garagedeuropener. Gebruik geïsoleerde nietjes (5) om de draad te bevestigen. De snelaansluitingen van de ontvanger bevinden zich achter de verlichtingslens van de opener. Sluit de beldraad als volgt aan op de aansluitingen: wit/rood op rood (1) en wit op wit (2). Bediening van de deurbediening Indrukken om de deur te openen of te sluiten. Opnieuw indrukken om de deur te stoppen terwijl deze beweegt.

Multifunctionele deurbediening: Druk op het witte vierkant om de deur te openen of te sluiten. Druk nogmaals om een bewegende deur stil te zetten. Verlichting: Druk op de lichtknop om het licht van de opener aan of uit te schakelen. Als u na het inschakelen van het licht de deur bedient, zal het licht gedurende 2,5 minuut blijven branden. Druk nogmaals op de lichtknop om het licht eerder te doven. De verlichting kan niet met de lichtknop worden bediend wanneer de deur in beweging is. Bedieningsvergrendeling: Verhindert bediening van de deur door middel van draagbare afstandsbedieningen. De deur kan echter nog steeds worden bediend met de deurbedieningsdrukknop, de sleutelschakelaar buiten en de sleutelloze bediening.

• Houd de vergrendelingsknop gedurende 2 seconden ingedrukt. Zolang de vergrendeling in werking is, knippert de verlichting van de drukknop.

• Uitschakelen: Houd de vergrendelingsknop nogmaals gedurende 2 seconden ingedrukt. Het verlichting van de drukknop houdt op te knipperen. De bedieningsvergrendeling wordt ook uitgeschakeld wanneer de knop “LEARN” op het bedieningspaneel wordt ingedrukt. Programmeer uw opener en afstandsbediening Stel de opener alleen in werking wanneer de deur volledig in het zicht is, vrij van obstakels en goed afgesteld. Niemand mag de garage in- of uitgaan terwijl de deur in beweging is. Laat kinderen niet aan de bedieningsknop(pen) of afstandsbediening(en) komen. Laat kinderen niet in de buurt van de deur spelen. De afstandsbediening en de ontvanger van uw garagedeuropener zijn op dezelfde code afgesteld. Als u extra afstandsbedieningen koopt, moet de garagedeuropener geprogrammeerd worden met de nieuwe afstandsbedieningscode. De ontvanger programmeren met de codes van extra afstandsbedieningen: Gebruik de oranje "LEARN"-knop:

1. Druk op de oranje "LEARN"-knop op de opener en laat deze los. De

programmeerindicatorlamp brandt gedurende 30 seconden (1).

2. Houd binnen 30 seconden de knop van de afstandsbediening

ingedrukt die u wilt programmeren voor de garagedeur (2).

3. Laat de knop los wanneer de openerlamp knippert. De code is

opgeslagen. Als er geen gloeilamp geïnstalleerd is, hoort u twee klikken (3). Gebruik van de multifunctionele deurbediening:

1. Houd de knop ingedrukt van de afstandsbediening die u voor de

garagedeur (4) wilt programmeren.

2. Terwijl u de knop van de afstandsbediening ingedrukt houdt, houdt u

tevens de LIGHT-knop op de multifunctionele deurbediening (5) ingedrukt.

3. Blijf beide knoppen ingedrukt houden, terwijl u de drukknop op de

multifunctionele deurbediening (alle drie knoppen zijn ingedrukt) (6) indrukt.

4. Laat de knoppen los wanneer de openerlamp knippert. De code is

opgeslagen. Als er geen gloeilamp geïnstalleerd is, hoort u twee klikken (7). Nu zal de opener werken wanneer de knop op de afstandsbediening wordt ingedrukt. Wanneer u de drukknop van de afstandsbediening loslaat voordat de openerlamp knippert, heeft de opener de code niet opgeslagen. Codes van alle afstandsbedieningen wissen Om een ongewenste afstandsbediening uit te schakelen, eerst alle codes wissen: Houd de oranje "LEARN"-knop op de opener ingedrukt tot de programmeerindicatorlamp uitgaat (circa 6 seconden). Alle vorige codes zijn nu gewist. Programmeer elke afstandsbediening of sleutelloze toegang opnieuw die u wilt gebruiken. 3-kanaals afstandsbediening: Wanneer uw garagedeuropener hiermee is uitgerust, is de grote knop af fabriek geprogrammeerd om de opener te bedienen. Extra knoppen op een 3-kanaals afstandsbediening of mini-afstandsbediening met rolling code kunnen worden geprogrammeerd om deze garagedeur of andere garagedeuren met rolling code te bedienen. 225-nl Sleutelloze toegang programmeren Schakel de opener alleen in wanneer u de deur volledig kunt zien,deze vrij van obstakels en juist afgesteld is. Niemand mag degarage in- of uitlopen terwijl de deur in beweging is. Voorkom datkinderen op de knop(pen) drukken of afstandsbediening(en)gebruiken. Laat kinderen niet in de buurt van de deur spelen.OPMERKING: Uw nieuwe sleutelloze toegang moet geprogrammeerdzijn om de nieuwe garagedeuropener te bedienen.Programmeer de ontvanger voor de codes van extraafstandsbedieningen met behulp van de oranje "LEARN"-knop:1. Druk op de oranje "LEARN"-knop (1) op de opener. Deprogrammeerindicatorlamp brandt continu gedurende 30 seconden.2. Voer binnen 30 seconden het door u gekozen viercijferigepersoonlijke identificatienummer (PIN) in via het toetsenbord (2) endruk op de ENTER-knop en houdt deze ingedrukt.3. Laat de knop los wanneer de openerlamp knippert (3). De code isopgeslagen. Als er geen gloeilamp geïnstalleerd is, hoort u tweeklikken. OPMERKING: Voor deze methoden zijn twee personen vereistwanneer de sleutelloze toegang reeds buiten de garage gemonteerd isGebruik van de multifunctionele deurbediening:1. Voer het door u gewenste viercijferige persoonlijkeidentificatienummer (PIN) in via het toetsenbord en druk vervolgensop ENTER en houdt die knop ingedrukt.2. Terwijl u de ENTER-knop ingedrukt houdt, drukt u op de LIGHT-knop van de multifunctionele deurbediening en houdt u dezeingedrukt.3. Blijf de ENTER- en LIGHT- knoppen ingedrukt houden, terwijl u dedrukknop op de multifunctionele deurbediening indrukt (alle drieknoppen ingedrukt).4. Laat de knoppen los wanneer de openerlamp knippert. De code isopgeslagen. Als er geen gloeilamp geïnstalleerd is, hoort u tweeklikken.

De aan de wand gemonteerde deurbediening gebruiken DE MULTIFUNCTIONELE DEURBEDIENINGDruk op de drukknop (1) om de deur te open en te sluiten. Drukopnieuw om de deur te stoppen.VerlichtingsfunctieDruk op de LIGHT-knop (2) om de openerlamp in en uit te schakelen.Hiermee kan de openerlamp niet worden bediend wanneer de deur inbeweging is. Wanneer u de verlichting inschakelt en vervolgens deopener inschakelt, blijft de verlichting gedurende 2-1/2 minuutbranden. Druk de knop opnieuw in om de verlichting eerder uit teschakelen.VergrendelingsfunctieOntworpen om bediening van de deur met afstandbedieningen teblokkeren. De deur wordt echter geopend en gesloten vanaf dedeurbediening, het externe slot en de sleutelloze toegang-accessoires.Om deze functie in te schakelen, houdt u de vergrendelingsknop (3)gedurende 2 seconden ingedrukt. De lamp van de drukknop knippertzolang de vergrendelingsfunctie ingeschakeld is. Om de functie uit teschakelen, houdt u de vergrendelingsknop opnieuw 2 secondeningedrukt. De lamp in de drukknop stopt met knipperen. Devergrendelingsfunctie wordt ook uitgeschakeld wanneer de "LEARN"-knop op het openerpaneel wordt ingedrukt.

HET AFSTELLEN De grenswaarden instellen Met de bewegingsgrenswaarden worden de punten ingesteld waarde deur stopt wanneer deze omhoog of omlaag wordt bewogen.Volg de onderstaande stappen om de grenswaarden in te stellen.De bewegingsgrenswaarden programmeren:1. Open de verlichtingslens. Druk de zwarte knop (1) in en houdt dezeingedrukt tot de gele indicatorlamp (3) langzaam begint teknipperen en laat dan de knop los.2. Druk de zwarte knop (1) in en houd deze ingedrukt tot de deur degewenste open-stand bereikt. Stel de stand van de deur in met behulpvan de zwarte (1) en de oranje (2) knop. Met de zwarte knop beweegtde deur OMHOOG, met de oranje knop beweegt de deur OMLAAG.3. Druk op de geprogrammeerde afstandsbediening (4) of de drukknopvan de deurbediening die bij de opener is geleverd. Hiermee wordt devolledig OMHOOG-stand (geopend) ingesteld. De deur beweegt naarde vloer en vervolgens terug naar de OMHOOG-stand (geopend).Hiermee heeft de opener zijn bewegingsgrenswaarden opgeslagen.Controleer of de deur hoog genoeg opent voor uw auto. Stel ditzonodig bij.4. De indicatorlamp (3) stopt met knipperen wanneer degrenswaarden opgeslagen zijn. Wanneer de beweging van de deur wordt omgekeerd of stopt voordat de vloer wordt bereikt, moet u stappen 1-3 onmiddellijk herhalen. Als hiermee de grenswaarden niet kunnen worden ingesteld, gaat u door naar nr. 15 van het gedeelte Problemen oplossen en volgt u de instructies voor het handmatig instellen van de grenswaarden. OPMERKING: De werklamp knippert 11 keer wanneer de routine voorhet instellen van de grenswaarden mislukt. Wanneer u deze fout krijgt,gaat u naar nr. 15 van Problemen oplossen en volgt u de instructiesvoor het handmatig instellen van de grenswaarden.

De kracht instellen De knop voor de krachtinstelling bevindt zich achter de verlichtings-lens van de opener. De krachtinstelling regelt de hoeveelheid krachtdie noodzakelijk is voor het openen en sluiten van de deur.1. Open de verlichtingslens. Zoek de oranje knop (2).2. Druk tweemaal op de oranje knop (2) om de modus voor dekrachtsinstelling te openen. De LED (3) (indicatorlamp) begint snelte knipperen. 3. Druk op de geprogrammeerde afstandsbediening (4) of de drukknopvan de deurbediening die bij de opener is geleverd. De deurbeweegt naar de OMLAAG-stand (gesloten). Druk opnieuw op deafstandsbediening (4) en de deur beweegt naar de OMHOOG-stand(geopend).De LED (3) (indicatorlamp) stopt met knipperen wanneer de kracht isopgeslagen. De deur moet een complete cyclus voltooien, OMHOOG en OMLAAG,om de kracht op de juiste wijze in te stellen. Wanneer de eenheid dedeur niet volledig kan openen en sluiten, controleer dan de deur omna te gaan of deze juist gebalanceerd is en niet aanloopt of klemt.De kracht MOET opgeslagen zijn om het instellen van degrenswaarden op de juiste wijze te voltooien.

Test het veiligheidssysteem De veiligheidssysteem test is belangrijk. De garagedeur moetteruglopen bij contact met een obstakel van 40 mm dat plat op degrond ligt. Gebreken aan de goede afstelling van de openerkunnen ernstig persoonlijk letsel veroorzaken door het sluitenvan de garagedeur. Herhaal de test eenmaal per maand en stelindien nodig opnieuw af.Procedure: plaats een obstakel van 40mm (1) plat op de vloer onderde garagedeur. Sluit nu de deur. De deur moet nu weer opengaandoor de obstructie. Wanneer de deur stopt op het obstakel, verwijdertu het obstakel en herhaalt u stap 25, De grenswaarden instellen.Herhaal de test.Als de deur terugloopt omkeert op het 40mm grote obstakel, verwijderdan het obstakel en laat de deur weer een keer volledig openen ensluiten. obstakel en laat de deur weer een keer volledig openen ensluiten. De deur mag niet teruglopen in gesloten toestand. Wanneerde deur opnieuw stopt, herhaal dan de stappen 25 en 26, Degrenswaarden instellen en De kracht instellen en herhaal de test vande veiligheidsomkeerfunctie. Plaats 20kg op het midden van de deuren zorg ervoor dat de deur niet meer dan 500mm omhoog beweegt. 276-nl Installatie van het beveiligingssysteem “Protector System

(zie bij accessoires)De uitgeoefende kracht, zoals gemeten op de sluitende rand vande deur, mag niet hoger zijn dan 400N (40 kg). Als de sluitkrachtop een waarde wordt afgesteld die hoger is dan 400N, dan moethet Protector System geïnstalleerd worden. Nadat de opener geïnstalleerd en afgesteld is, kan hetBeveiligingssysteem geïnstalleerd worden. De installatie-instructiesvindt u in de verpakking van dit apparaat.Het Beveiligingssysteem zorgt voor een extra beveiliging tegenhet beklemd raken van kleine kinderen onder de garagedeur. Hetsysteem werkt met een onzichtbare lichtstraal, die als hij door eenobstakel onderbroken wordt, maakt dat een sluitende deur weeropengaat en verhindert dat een opengaande deur sluit. Dit apparaatwordt ten zeerste aanbevolen voor huiseigenaren met kleine kinderen.

Speciale functies A. Aansluiting van deur in deur Open de verlichtingslens. Zoek de extra snelaansluitingen. Sluitde beldraad aan op de snelaansluitingen 8 en 7.B. Signaallicht-aansluitingDe signaallamp kan overal worden geïnstalleerd. Sluit de dradenvan de lamp aan op de snelaansluitingen 6 en 5. Aansluiting 5 ismassa. Accessoires (1) Model 84330EML Enkelvoudige afstandsbediening(2) Model 84333EML 3-kanaals afstandsbediening(3) Model 84335EML Mini-afstandbediening met 3 functies(4) Model 8747EML Sleutelloos bedieningssysteem(5) Model 845EML Multifunctioneel bedieningspaneel(6) Model 760EML Sleutelschakelaar buiten(7) Model 1702EML Ontkoppelingsslot(8) Model 770EML Het Beveiligingssysteem “Protector System™”(9) Model 1703EML Deuram – The Chamberlain Arm™(10) Model FLA230EML Knipperlicht(11) Model 75EML Verlichte deurbedieningsknop(12) Model 1EML Snelontkoppeling deurkruk(13) Model 34EML Sleutelschakellar, 2 functie (inbouw montage)Model 41EML Sleutelschakellar, 2 functie (opbouw montage)NIET AFGEBEELDModel MDL100EML Mechanisch deurslotBEDRADINGSINSTRUCTIES VOOR ACCESSOIRESSleutelschakelaar – naar openercontacten: rood-1 en wit-2Protector System™ – naar openercontacten: wit-3 en grijs-4Bedieningspaneel – naar openercontacten: rood-1 en wit-2

PROBLEMEN OPLOSSEN 1. Opener werkt niet, noch met de verlichte bedieningsknop, nochmet de afstandsbediening:• Staat er stroom op de opener? Sluit een lamp aan op hetstopcontact. Als hij niet aangaat, controleer dan de zekeringskast ofde stroomonderbreker. (Bij sommige stopcontacten wordt destroomtoevoer door een muurschakelaar geregeld.)• Heeft u alle deursloten buiten werking gesteld? Bekijk dewaarschuwingen met betrekking tot de installatieaanwijzingen oppagina 1 opnieuw.• Heeft er zich ijs of sneeuw onder de deur opgehoopt? Of misschienis de deur vastgevroren. Verwijder eventuele belemmeringen.• De veer van de garagedeur kan gebroken zijn. Laat deze vervangendoor een vakman.2. Opener werkt op de afstandsbediening maar niet op deverlichte bedieningsknop:• Is de bedieningsknop op de muur verlicht? Zo niet, maak debeldraad los van de contacten op de opener. Maak kortsluitingtussen de rode en witte contacten door beide contacten tegelijkertijdmet een stukje draad aan te raken. Als de opener werkt, controleerdan of er een bedradingsfout is gemaakt bij de verlichtebedieningsknop of een kortsluiting bij de krammetjes.• Is de bedrading goed aangesloten? Zie pagina 4.3. Deur werkt op de verlichte bedieningsknop maar niet op deafstandsbediening:• Probeer een nieuwe batterij.• Wanneer u over twee of meer afstandsbedieningen beschikt en erwerkt er slechts een, neem dan de stappen 22 en 23, Programmeeruw opener en afstandsbediening en Sleutelloze toegangprogrammeren opnieuw door.• Knippert de deurbedieningsknop? De vergrendelingsstand van deopener is ingeschakeld. Wanneer u beschikt over eenmultifunctionele deurbediening, houdt u de vergrendelingsknop 2seconden ingedrukt. De deurbedieningsknop stopt met knipperen. 4. Astandsbediening heeft maar een kort bereik:• Is de batterij geïnstalleerd?• Bewaar de afstandsbediening op een andere plaats in de auto.• Het transmissiebereik is minder bij metalen garagedeuren, deurenmet een metalen isolatielaag of bij metalen wanden.5. De deur keert zonder aanwijsbare reden om en het lichtje op deopener knippert niet:• Wordt de deur ergens door belemmerd? Trek aan denoodontkoppelingshandgreep. Bedien de deur met de hand. Als dedeur klemt of slecht uitgebalanceerd is, haal er dan eengaragedeurspecialist bij.• Verwijder eventueel sneeuw of ijs van de garagevloer onder de deur.• Herhaal dan Instellen van de grenswaarden en De kracht instellen,instellingsstappen 25 en 26.Herhaal na het bijstellen de veiligheidstest.6. De deur gaat zonder duidelijke reden omhoog en het lampjevan de bedieningsknop van de deur knippert 5 seconden nahet omhoog gaan:Controleer het Beveiligingssysteem (als u deze accessoiregeïnstalleerd heeft). Als het licht knippert, corrigeer dan de uitlijning. 7. De opener maakt een storend lawaai dat in de woning tehoren is:Als het geluid van de opener een probleem veroorzaakt doordat dezezich vlakbij de woning bevindt, kunt u een Trillingisolatieset 41A3263installeren. Deze set is speciaal ontworpen om het "klankbord effect"te verhelpen en is eenvoudig te installeren.8. De garagedeur gaat vanzelf open en dicht:Controleer of de knop op de afstandsbediening niet in ingedruktestand klem zit.9. De deur stopt maar gaat niet helemaal dicht:Herhaal De grenswaarden instellen, instellingsstap 25.Herhaal de test van de veiligheidsomkeerfunctie na elke aanpassingvan de deurarmlengte, de sluitkracht of de omlaag-grenswaarde. 297-nl

10. De deur gaat open maar niet dicht:

• Controleer het Beveiligingssysteem (als u deze accessoire geïnstalleerd heeft). Als het licht knippert, moet de uitlijning gecorrigeerd worden.

• Wanneer de openerlamp niet knippert en het is een nieuwe installatie, herhaal dan de stappen 25 en 26 (De grenswaarden instellen en De kracht instellen). Herhaal na het bijstellen de veiligheidstest.

11. Het licht van de opener gaat niet aan:

Vervang de lamp (maximaal 24V/21 Watt). Vervang doorgebrande lampen met lampen die geschikt zijn voor ruw gebruik.

12. De opener forceert:

Het kan zijn dat de deur uit balans is of dat de veren gebroken zijn. Sluit de deur en gebruik de noodontkoppelingshandgreep om de slede los te koppelen. Open en sluit de deur met de hand. Een goed uitgebalanceerde deur moet op elk willekeurig punt van de slag kunnen blijven staan, terwijl hij uitsluitend door zijn veren in evenwicht wordt gehouden. Is dit niet het geval, laat de deur dan bijstellen door een garagedeurspecialist.

13. De motor van de opener bromt even en doet dan niets meer:

• De veren van de garagedeur zijn gebroken. ZIE HIERBOVEN.

• Als het probleem zich de eerste keer dat u de opener in werking stelt voordoet, zit de deur op slot. Stel het deurslot buiten werking. Herhaal na het bijstellen de veiligheidstest.

14. Opener werkt niet wegens stroomstoring:

• Trek de noodontkoppelingshandgreep omlaag en naar achteren om de slede los te koppelen. De deur kan nu met de hand geopend en gesloten worden. Als de stroom weer ingeschakeld is, trekt u de ontkoppelingshangreep recht omlaag. De volgende keer dat de opener in werking gesteld wordt, wordt de slede weer vastgekoppeld.

• Met het Ontkoppelingsslot kunt u de slede van buiten de garage loskoppelen in geval van stroomstoring.

15. De grenswaarden handmatig instellen

1. Houd de zwarte knop ingedrukt tot de gele indicatorlamp langzaam

begint te knipperen en laat de knop dan los.

2. Houd de zwarte knop ingedrukt tot de deur de gewenste

OMHOOG-stand (geopend) heeft bereikt. Stel de stand de deur in met behulp van de zwarte en oranje knop. Met de zwarte knop beweegt de deur OMHOOG (geopend), met de oranje knop beweegt de deur OMLAAG (gesloten). Controleer of de deur hoog genoeg opent voor uw auto.

3. Druk op de afstandsbediening of op de deurbediening. Hiermee

wordt de grenswaarde voor OMHOOG (geopend) ingesteld en begint het sluiten van de deur. Druk onmiddellijk op de oranje of op de zwarte knop. De deur stopt. Stel de gewenste OMLAAG-stand (gesloten) in met behulp van de zwarte en oranje knop. Controleer of de deur volledig gesloten is zonder een extreem hoge druk op de rail uit te oefenen (rail mag niet naar boven buigen en de ketting/riem mogen niet slap gaan hangen of onder rail komen te hangen). Druk op de afstandsbediening of op de deurbediening. Hiermee wordt de OMLAAG-grenswaarde (dicht) ingesteld en begint het openen van de deur. OPMERKING: Wanneer noch de zwarte, noch de oranje knop wordt ingedrukt voordat de deur de vloer bereikt, zal de garagedeuropener proberen de grenswaarde automatisch in te stellen door de deur vanaf de vloer om te keren en deze te stoppen volgens de ingestelde omhoog- grenswaarde. Wanneer de werklamp niet 10 keer knippert, zijn de grenswaarden ingesteld en hoeft dit niet handmatig te gebeuren; de OMLAAG-grenswaarde wordt ingesteld op de vloer. Ongeacht of de grenswaarden automatisch of handmatig worden ingesteld, de kracht MOET worden opgeslagen om het instellen van de grenswaarden op de juiste wijze te kunnen voltooien. Zie het gedeelte 26, De kracht instellen.

4. Open en sluit de deur twee tot drie keer met de afstandsbediening

of de deurbediening.

• Wanneer de deur niet in de gewenste OMHOOG-stand (geopend) stopt of omkeert voordat de deur stopt in de OMLAAG-stand (dicht), herhaalt u het handmatig instellen van de grenswaarden nog een keer.

• Wanneer de deur stopt in zowel de gewenste OMHOOG-stand (geopend) en OMLAAG-stand (gesloten), ga dan verder met Het veiligheidsomkeersysteem testen. PROBLEMEN OPLOSSEN Maandelijks onderhoud:

• Herhaal de veiligheidstest. Corrigeer zonodig de afstellingen.

• Bedien de deur met de hand. Als hij niet goed uitgebalanceerd is of klemt, laat er dan een garagedeurspecialist naar kijken.

• Controleer of de deur volledig opent en sluit. Corrigeer zonodig de afstellingen van de kracht en/of eindstanden. Jaarlijks onderhoud:

• Smeer de deurrollers, lagers en scharnieren. De geleiderails van de deur niet invetten. De deur hoeft niet extra gesmeerd te worden.

• SMEER DE TROLLEY EN DE RAIL IN. Als de opener goed geïnstalleerd is, zal hij uitstekend werken met een minimum aan onderhoud. De opener hoeft niet extra gesmeerd te worden. Het afstellen van de kracht en de eindstanden: Deze moeten tijdens de installatie van de opener goed afgesteld en gecontroleerd worden. Weersomstandigheden kunnen lichte veranderingen in de werking van de deur teweegbrengen waardoor bijstelling nodig is, vooral in het eerste jaar dat de opener in gebruik is. Zie de instructies voor de afstelling van de kracht en de eindstanden op pagina 5. Volg deze instructies zorgvuldig op en herhaal de veiligheidstest na elke bijstelling. Afstandsbediening: De draagbare afstandsbediening kan met de bijgeleverde klem aan de zonneklep bevestigd worden. Extra afstandsbedieningen kunnen te allen tijde aangeschaft worden voor de andere auto’s die de garage gebruiken. Zie het gedeelte Accessoires. De ontvanger moet geprogrammeerd worden om met elke nieuwe afstandbediening te werken. Nieuwe afstandsbedieningen moeten in de opener worden geprogrammeerd. Batterij van de afstandsbediening: De lithiumbatterijen horen tot 5 jaar lang energie te produceren. Wanneer het zendbereik kleiner wordt, dient u de batterij te vervangen. Zo vervangt u de batterij: Om de batterijen te vervangen, gebruikt u de klepbeugel of het blad van een schroevendraaier om de kast zoals getoond. Leg in de batterijen met de pluspool naar boven. Om de deksel terug te zetten, klikt u deze aan beide kanten vast. Gooi de oude batterij niet met het huisvuil weg. Breng gebruikte batterijen naar een speciaal inzamelingspunt.

Uw opener kan met elk van onderstaande apparaten bediend worden:

• De verlichte bedieningsknop. Houd de bedieningsknop ingedrukt totdat de deur in beweging komt.

• De sleutelschakelaar buiten of het sleutelloos bedieningssysteem (als u één van deze accessoires heeft geïnstalleerd).

• De afstandsbediening. Houd de knop ingedrukt totdat de deur in beweging komt. Het met de hand openen van de deur: De deur moet zo mogelijk helemaal gesloten zijn. Door slappe of gebroken veren zou de deur te snel kunnen sluiten, hetgeen materiële schade of ernstig lichamelijk letsel tot gevolg kan hebben. De deur kan met de hand geopend worden door de ontkoppelings- handgreep omlaag en naar achteren (naar de opener) te trekken. Trek de handgreep recht naar beneden om de slede weer vast te koppelen. Gebruik de noodontkoppelingshandgreep nooit om de deur open of dicht te trekken. Wanneer de opener ingeschakeld wordt door de afstandsbediening of de verlichte deurbedieningsknop:

1. Als de deur open is, gaat hij dicht. Als de deur gesloten is, gaat hij open.

2. Wanneer de deur sluit, zal de deur stoppen.

3. Een opengaande deur stopt (om een doorgang open te laten voor

huisdieren of om frisse lucht binnen te laten).

4. Wanneer de deur gestopt is in een gedeeltelijk geopende of

gesloten stand, zal de richting ervan omgekeerd worden.

5. Wanneer er zich een obstakel in de baan van de deur bevindt, zal

6. Wanneer er zich een obstakel in de baan van de deur bevindt

tijdens het openen, zal de deur omkeren en stoppen.

7. Het optionele Beveiligingssysteem werkt met een onzichtbare

lichtstraal, die als hij door een obstakel onderbroken wordt, maakt dat een sluitende deur weer opengaat en verhindert dat een opengaande deur sluit. Dit apparaat wordt TEN ZEERSTE AANBEVOLEN voor huiseigenaren met kleine kinderen. Laat de opener als deze 5 keer achter elkaar gewerkt heeft 15 minuuten afkoelen. Het licht van de opener gaat aan: 1. als de stroom naar de opener ingeschakeld wordt; 2. als de stroom onderbroken wordt;

3. als de opener in werking gesteld wordt.

Na 2-1/2 minuut gaat het licht automatisch uit. De sterkte van de lamp mag maximaal 24V/21W bedragen. Ingangsspanning ............230-240 VAC, 50Hz Max. trekkracht...............700N (ML700, ML750) ........................................800N (ML850) Vermogen .......................115W (ML700, ML750) ........................................125W (ML850) Standby-voeding.............5,5W (ML700, ML750) ........................................5,5W (ML850) Normaal koppel ..............7Nm (ML700, ML750) ........................................8Nm (ML850) Motor Type................................Gelijkstroomtandwielmotor met permanente smering. Aandrijfmechanisme Aandrijving......................Ketting/riem met tweedelige trolley op een stalen rail. Slaglengte.......................Afstelbaar tot 2,3m. Loopsnelheid ..................127-178mm per seconde. Lamp...............................gaat aan als de deur in beweging komt, gaat uit 2-1/2 min. na stilstand. Koppeling aan deur ........Verstelbare deurarm. Loskoppeling slede d.m.v. trekkoord. Veiligheidsvoorzieningen Personen ........................Toetsdruk en automatische omkering bij omlaagbeweging. Toetsdruk en automatische stop bij omkeerfunctie. Elektronisch ....................Automatische krachtinstelling. Elektrisch ........................Transformator met overbelastingsbeveiliging en laagspanningsbedrading met drukknop. Begrenzingsinrichting .....Optische RPM/Passpoint-detector. Afstelling eindstanden ....Elektronisch, semi-automatisch en volautomatisch. Startcircuit.......................Laagspanningscircuit met drukknop. Afmetingen Totale lengte ...................3,2m Benodigde bovenruimte....................30mm Hangend gewicht............14,5kg Ontvanger Geheugenregisters .........12 Bedieningsfrequentie......433,92MHz N.B: .Chamberlain adviseert met nadruk dat het beveiligingssysteem op alle garagedeuropeners moet worden geïnstalleerd. TECHNISCHE GEGEVENS GARANTIEVOORWAARDEN DEUROPENER Ten aanzien van de oorspronkelijke koper garandeert Chamberlain GmbH dit produkt gedurende een periode van 24 maanden (2 jaar) vanaf de datum van aankoop tegen materiaal- en/of fabricagefouten. De motor wordt voor een periode van: ML850, 60 volledige maanden (5 jaar); ML750, 48 volledige maanden (4 jaar); ML700, 36 volledige maanden (3 jaar) na datum van aankoop gegarandeert vrij te zijn van materiaal- en/of constructiefouten. De oorspronkelijke koper is verplicht het produkt op het moment van in ontvangstname op zichtbare defecten te onderzoeken. Voorwaarden: Deze garantie is voor de koper het enig mogelijke verhaal voor een actie in rechte wegens eventuele schade met betrekking tot of voortvloeiende uit een defect onderdeel en/of produkt. De garantie is strikt beperkt tot reparatie of vervanging van de als defect erkende onderdelen van dit produkt. Deze garantie is niet van toepassing: op schade die niet veroorzaakt is door een defect maar door onredelijk gebruik (hieronder vallen: gebruik dat niet volledig overeenstemt met Chamberlain's installatie-, bedienings- en onderhoudsinstructies; het niet uitvoeren van de nodige onderhoudswerkzaamheden en bijstellingen, evenals aan de produkten aangebrachte aanpassingen of veranderingen); op arbeidsloon voor het demonteren of opnieuw installeren van een gerepareerd of vervangen apparaat of andere batterijen. Een produkt waarvan tijdens de garantieperiode wordt vastgesteld dat het materiaal- en/of fabricagefouten vertoont, wordt (naar keuze van Chamberlain) gerepareerd of vervangen, zonder kosten voor de eigenaar voor reparatie en/of vervanging van onderdelen en/of het apparaat. Defecte onderdelen worden (naar keuze van Chamberlain) gerepareerd of vervangen door nieuwe of in de fabriek vernieuwde onderdelen. Als het produkt tijdens de garantieperiode defect lijkt te zijn, neem dan contact op met de zaak waar u het apparaat oorspronkelijk gekocht heeft. Deze garantie is niet van invloed op de wettelijke rechten van de koper onder de van toepassing zijnde, geldende nationale wetgeving, evenmin als op de uit het contract van koop en verkoop voortvloeiende rechten van de koper ten opzichte van de wederverkoper. Bij ontbreken van toepasselijke nationale of Europese wetgeving, vormen deze garantievoorwaarden het enige en uitsluitende rechtsmiddel; noch Chamberlain, noch haar filialen of distributeurs zijn aansprakelijk voor enige secundaire of indirect volgende schade betreffende uitdrukkelijke of geïmpliceerde garanties met betrekking tot dit produkt. Geen enkele vertegenwoordiger of andere persoon is gemachtigd om de aansprakelijkheid van Chamberlain in verband met de verkoop van dit produkt te wijzigen of uit te breiden. Verklaring van overeenstemming De ondergetekende verklaart hierbij dat de gespecificeerde apparatuur en alleaccessoires voldoen aan de vermelde richtlijnen en normen.Model: ....................................................................................ML700, ML750, ML8502004/108/EC2006/95/EC1999/5/ECEN55014-1 (2000), EN55014-2 (1997), EN61000-3-2 (2000), EN61000-3-3 (1995), EN 301 489-3 (V1.3.1), EN 300 220-3 (V1.1.1), EN60335-1 (1994), en EN60335-2-95(2004) Inbouwverklaring Een elektrische garagedeuropener, in combinatie met een garagedeur, moet worden geïnstalleerd en onderhouden overeenkomstig alle instructies van de fabrikant, om aande bepalingen van de EN12453, EN13241-1 en Machinerichtlijn 89/392/EEG tevoldoen. B. P. KelkhoffManager, Regulatory AffairsTHE CHAMBERLAIN GROUP, INC.845 Larch Ave.Elmhurst, IL 60126 USA April, 2008 114A2802G-nl © 2008, Chamberlain GmbH1-it È necessario installare The Protector System quando la forza all’estremità della porta in chiusura supera 400N (40kg). Una forza eccessiva interferisce con il corretto funzionamento del sistema di inversione di sicurezza o danneggia la porta del garage. Applicare il segnale di attenzione in modo permanente accanto al pulsante a parete di comando della porta, come promemoria per le procedure di sicurezza. Sbloccare tutte le serrature della porta del garage per evitare di danneggiare la porta. Installare il pulsante illuminato di comando della porta (o altri pulsanti) in un punto dal quale sia visibile la porta del garage, a un’altezza minima di 1,5m e fuori dalla portata dei bambini. Non permettete ai bambini di azionare pulsanti o telecomandi. La chiusura della porta può provocare gravi lesioni personali in caso di abuso dell’apriporta. Attivate l’apriporta solo quando la porta è ben in vista, libera da impedimenti e l’apriporta è adeguatamente regolato. Nessuno deve entrare o uscire dal garage con porta in movimento. Non permettete ai bambini di giocare vicino alla porta. Usare lo sblocco manuale solo per sganciare il carrello e, se possibile, solo quando la porta è chiusa. Non usare la maniglia rossa per aprire o chiudere la porta. Togliere l’alimentazione all’apriporta del garage prima di eseguire interventi di riparazione o rimuovere coperchi. Questo prodotto viene fornito con un cavo di alimentazione speciale che, se danneggiato, deve essere sostituito con un cavo dello stesso tipo; questo tipo di cavo di alimentazione può essere fornito e approntato da un tecnico specializzato. Il mancato rispetto delle norme di sicurezza può comportare gravi lesioni personali o danni materiali.
