BRUKSANVISNING MOTORLIFT 4000 CHAMBERLAIN

Installation og ledningsføring skal vare i overensstemmelse med gaeldende bygnings- og elektricitetsbestemmelier.

(Med sender eller trykknap)

Oplyst trykknap: til abnerpoler:

Rd-1 og Hvid-2

Udendors IAs: til abnerpoler:

Rd-1 og Hvid -2

Protector-systemet:

til abnerpoler:

Hvid-2 og Sort-3

Vagkontrolpanel:

til abnerpoler:

Rød-1 og Hvid-2

RESERVEDELE 27-28

SPECIFICATIONER

Maksimal traktkraft 800N

Watt 550

Motor

Type...Permanent splitkondensator

Hastighed 1500 omdrejninger/min.

Spaending 230-240 Volts vekselstrøm - 50 Hz.

Drivmekanisme

Gear. 16:1 snekke gearudveksling

Personlig....Trykknap og automatisk

tilbagekorselinedadgaende retning. Trykknap og automatisk stop i opadgaende retning.

Elektronisk. Uafhengige justeringssskruer

Jeg, undertegnede, erklærer herved, at ovennaevnte specificerede udstyr

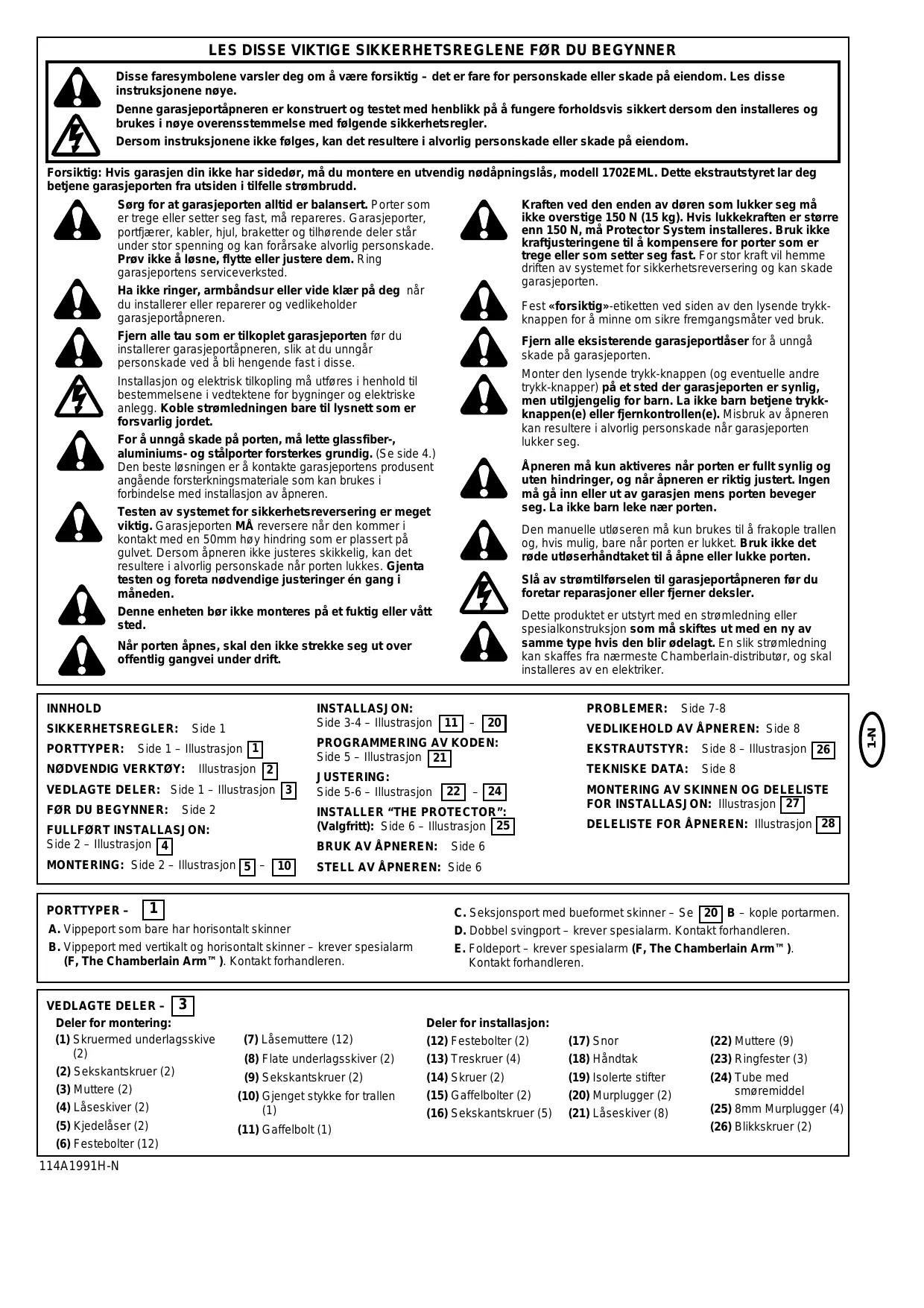

Disse faresymbolene vsler deg om a vare forsiktig - det er fare for personskade ellr skade pa eiendom. Les disse instruksjonene noye.

Denne garasjeportapneren er konstruert og testet med henblick på ä fungere forholdsvis sikkert dersom den installereres og brukes i nøye overensstemmelse med følgende sikkerhetsregler.

Dersom instruksjönene ikke følges, kan det resultere i alvorlig personskade eller skade på eiendom.

Forsiktig: Hvis garasjen din ikke har sidedor,emean dumer montere en utvendig nodapningslas, modell 1702EML. Dette ekstrautstyret lar deg betjene garasjeporten fra utsiden i tilfelle strombrudd.

Sorg for at garasjeporten alltid er balansert. Porter som er trege aller setter seg fast, ma repareres. Garasjeporter, portfærer, kabir, hjul, braketter og tilhorende deler star under stor spening og kan forarsake alvorlig personskade. Prov ikke a Iosne, flytte ell justere dem. Ring garasjeportens serviceverksted.

Fjern alle tau som er tilkoplet garasjeporten før du installerer garasjeportapneren, sik at du unngar personskade ved a bli hengende fast ippe.

Installjon og elektrisk tilkopling ma utfores i henhold til bestemmelsene i vedtektene for bygninger og elektriske anlegg. Koble strømledningen bare til lysnett som er forsvarlig jordet.

For à unngà skade på porten, malette glassfiber-, alumiiniums- og stäporter forsterkes grundig. (Se side 4.) Den beste lösningen er àkontakte garasjeportens produsent angäende forsterkningsmaterialie som kan brukes i forbindelse med installationsj an apneren.

Testen av systemet for sikkerhetsreversering er meget viktig. Garasjeporten MA reversed nár denkommen i kontakt med en 50mm høy hindring som er plassert på gulvet. Dersom øpneren ikke skikkelig, kan det resultere i alvorlig personskade nár porten lukkes. Gjenta testen og foreta ndvendige justeringen gang i maneden.

Nár porten apnes, skal den ikke strekke seg ut over offentlig gangvei under drift.

Kraften ved den enden av doren som lukker seg ma)\ ikke overstige 150 N (15 kg). Hvis lukkekraften er storre\ enn 150 N, ma Protector System installereres. Bruk ilke\ kraftjusteringene til a kompensere for porter som er\ trege aller som setter seg fast. For stor kraft vil hemme\ driften av systemet for sikkerhetsreversering og kan skade\ garasjeporten.

Fest «forsiktig»-etiketten ved sider av den lysende trykkknappen for a minne om sikre fremgangsmater ved bruk.

Fjern alle eksisterende garasjeportlaser for a unngaskade pa garasjeporten.

Monter den lysende trykk-knappen (og eventuelle andre trykk-knapper) pa et sted der garasjeporten er synlig, men utilgengelig for barn. La不信 barn betjene trykkknappen(e) aller fjernkontroll(e). Misbruk av apneren kan resultere i alvorlig personskade nar garasjeporten lukker seg.

Apneren mä kun aktiveres när porten er fullt synlig og uten hindringer, og när apneren er riktig justert. Ingen mä gänller ut av garasjen mens porten beveger seg. La/DDke barn leke nær porten.

Den manuelle utlseren ma kun brukes til Å frakople trallen og, hvis mulig, bare när porten er lukket. Bruk违法犯罪 det rode utlserhandtaket til Å apne eller lukke porten.

Slå av strømtilførskelen til garasjeportapneren før du foretar reparasjoner eller fjerner deksler.

Dette Produktet er utstyrt med en strømledning eller spezialkonsstruksjon som på skiftes ut med en ny av samme type hvis den blir ødelagt. En slick strømledning kan skaffes fra nærmeste Chamberlain-distributør, og skal installereres av en elektriker.

INNNHOLD

SIKKERHETSREGLER: Side 1

PORTTYPER: Side 1 - Illustrasjon [ ]

NODVENDIG VERKTØY: Ilustrason [2]

VEDLAGTE DELER: Side 1 - Ilustrasjon [3]

FOR DU BEGYNNER: Side 2

FULLFØRT INSTALLASJON:

Side 2 - Illustrasjon [4]

MONTERING: Side 2 - Illustrasjon [5] - [10]

INSTALLASJON:

Side 3-4 - Illustrasjon 11 - 20

PROGRAMMERING AV KODEN:

Side 5 - Illustrasjon

JUSTERING:

Side 5-6 - Illustrasjon

INSTALLER "THE PROTECTOR":

(Valgfritt): Side 6 - Illustrasjon

BRUK AV ÅPNEREN: Side 6

STELL AV APNEREN: Side 6

PROBLEMER: Side 7-8

VEDLIKEHOLD AV ÅPNEREN: Side 8

EKSTRAUTSTYR: Side 8 - Ilustrasjon [26]

TEKNISKE DATA: Side 8

MONTERING AV SKINNEN OG DELELISTE

FOR INSTALLASJON: Ilustrasjon 27

DELELISTE FOR APNEREN: Ilustrasjon 28

PORTTYPER-1

A. Vippeport som bare har horisontalt skinner

B. Vippeport med vertikalt og horisontalt skinner - krever spesialarm (F, The Chamberlain Arm™). Kontakt forhandleren.

C. Seksjonsport med bueformet skinner - Se 20 B - kople portarmen.

D. Dobbel svingport - krever spezialarm. Kontakt forhandleren.

E. Foldeport - krever spesialarm (F, The Chamberlain Arm™). Kontakt forhandlieren.

VEDLAGTEDELER-3

Nár du følger instruksjonene for montering, installationsjön og justering i dette brukerhandboken, kan dette illustrasjonen av en fullfør installationsjøare nyttig som referanse.

(1) Brakett for kjedehjul
(9) Manuell utløsersnor og-händtak
(2)Tralle
(10) Buet portarm
(3) Kjede og wire
(11) Rett portarm
(4) T-skinne
(12) Portbrakett
(5) Takfeste
(13) Vegfeste
(6) Ledning
(14) Tralleutloserspake
(7) Apner
(8) Lysdeksel

MONTERING 5-10

Viktig: Hvis du har en folderport eller en vippeport med doble skinner, trenger du, i tillegg till brukerhandboken, instruksjonene som ligger i pakken med ekstrautstyret Chamberlain™ portarm (The Chamberlain Arm™), nár du monterer T-skinnen.

MONTER T-SKINNNEN-5

Plasser skinnedelene på et flatt underlag nár du monterer dem. De midtre skinnedelene med avrundede erder (5) er like. Det samme gjelder for endeseksjonene (4). Skjøteforsterkerne (3) og lasemutre (2) settes fast på en side av skinnene, og festeboltene (6) gär igjennom skinnene fra motsatt side. Dette gjør at/TRallen ikke vilkommen borti mutrene nár den er installment.

De firkanteede halsene på festeboltene mx plasseres i de firkanteede hullene i skinneseksjonene (1).

Nár det gjelder foldeporter og vippeport med doble skinner, følger du instruksjonene fram til trinn 12 i/DDne handboken.

INSTALLER KJEDEHJULBRAKETTEN - 6

Plasser kjedehjulbraketten (2) på T-skinnens (6) fremre skinneseksjon. Fest godt med skruer (1); laseskiver (3) og muttere (4).

Nár du strammer til skruene, má du passé på at braketten holdes parallelt med skinnen (5). Hvis/DDke, kan skinnen boye seg nár apneren betjenes.

INSTALLER TRALLEN-7

Stikk en skrutrekker ned i trallens «stoppe»-hull i den fremre enden av T-skinnen (6). Fest trallens gjengede stykke (4) til trallen med: laseskiver (2) og muttere (1 & 3). Skyv/TRallen (5) langs skinnen til «stopperen».

Merk: Hvis/TRallen kommer borti mutrene på T-skinnen, skal skinnemontasjen kontrolleres, og delene settes sammen på nytt.

Fjern de (2) skruene med underlagsskive (4) fra toppen av Åpneren. Plasser hullene i den bakre enden av T-skinnen over hullene i Åpneren (7).

Fest skinnen til Åpneren med de samme skruene med underlagsskiver og stram*gdt til. Forsiktig: Bruk kun disse skruene! Bruk av andre typerskruer vil pafore garasjeportapneren alvorlig skade.

Fest kjedesprederen (2) med seskantskruer (1) og flate underlagsskiver (3) som vist.

Stikk en sekskantbolt (5) inn i trallestopp-hullet i T-skinnen (6). Stram godt til med en Iaseskive (8) og mutter (9).

INSTALLER KJEDET/WIREN-9

Trekk noen centimeter av wiren ut av kartongen og fest den til/TRallen med en kjedelås.

Festing av kjedelås: Skyv tappene på kjedelåsleddet (5) igjennom kabelløkken (6) og hullet i den fremre enden av trallen (7). Sett hetten (2) på tappene (8) og fest den i hakkene. Skyv laseklypen (1) over hetten og inn på tappenes hakk, til begge tappene er LAST forsvarlig på plass.

Forsiktig: Hold kjetet stramt under monteringen, slick at det ikke vrir seg.

Legg kjered rundt hjulet (4) mens trallen holdes på plass av skrutrekken. Fortsett bakover, rundt sporet i kjedespredern (9). (Installasjon av kjede på tannhjul med 6 tenner (11) eller 8 tenner (12) avhenger av porttypen). Alle vippeporter bror bruke tannhjul med 6 tenner. Kjered ma vare hektet på tannhjulets tenner (10).

Bruk den andre kjedelåsen til Å feste kjerdet til den flate enden av det gjengede stykket (3).

Fjern skrutrekkeren.

STRAM TIL KJEDET/WIREN - 10

Tre den indre mutteren (3) og laseskiven (2) ned på det gjengede stykket (4).

Kontroller at kjected称之vridd.

For a stramme kjeted ma du skru den ytre mutteren (1) i vist retning. Pass pa at kjeted icke vrir seg mens du skur pa mutteren.

När kjeted er ca. 13mm over T-skinnens (5) nedre kant ved skinnens midtpunkt, strammer du den indre mutteren godt til.

Hvis kjerdet er for stramt eller for slakt, kan det resultere i ulyder fra tannhjulet.

Nár du er fertig med installasjonen, kan det være at kjerdet henger litt nár porten er lukket. Dette er normalt. Hvis kjerdet gár tilbake til vist posisjon nár porten er Åpen, skal ikke kjerdet omjusteres.

Trekk ALLTID i den manuelle utløserspaken for á koble fra/TRallen før kjeted skal justeres ved fremtidig overhaling.

DU ER NÀ FERDIG MED À MONTERE GARASJEPORTAPNEREN.

Bruk beskyttesbriller nár du arbeider over skulderhøyde for Å hindre øyeskader.

Fjern alle eksisterende garasjeportlåser for Å unngå Å skade porten.

Fjern alle tau som er tilkoplet garasjeporten, før du installerer garasjeportåpneren, slik at du unngår personskade ved Å blihengende fast i disse.

Installjonen av dette produit skal skje i samsvar med ZH1/494, VDE 0700 Del 238 og VDE 0700 Del 1.

Det anbefales à montere Āpneren 2,1m aller mer over gulvhýde dersom plassen tillater det.

FINN RIKTIG PLASSERING FOR VEGGFESTET - 11

Du kan enten feste veggfestet på veggen (1) over garasjeporten, aller i taket (3). Følg de instruksjonene som passer best for din garasje og port.

Lokaliser og merk av garasjeportens midtlinje (2) mens porten er lukket. Forleng linjen opp på veggen over porten.

Apne porten til banens hoyeste punkt som vist. Trekk en kryssende linje horisontalt pa veggen 5cm over hoyeste punkt. Denne hoyden vil tillate svingeklaring for portens overste kant.

INSTALLER VEGGFESTET - 12

Sentrer veggfestet (2) på det vertikale merket, ikke mer enn 150 mm fra veggen. Pass på at pilen peker mot veggen.

Merk kun av hullene som er beregnet for takmontering (4). Bor 4,5 mm pilothull, og fest braketten med treskruer (3).

FEST T-SKINNEN TIL VEGGFESTET - 13

Plasser Åpneren på garasjegulvet under veggfestet. Bruk emballasjen til Å beskyttedekselet.

Merk: For at T-skinnen skal gå klar av torsjonsfjonne i leddporter, kan det vare nødvendig à lfofte apneren opp på en midlertidig stotte.

Apneren på enten festes til en stotte eller holdes på plass av en annen person.

Loft T-skinnen opp til kjedehjulet og veggfestet motes. Sett disse sama ven hed hjelp av en gaffel bolt (1). Sikre innretningen med et ringfeste (2).

FINN RIKTIG PLASSERING FOR APNEREN

Merk: En 25mm planke (1) er hendig nár du skal finne den ideelle avstanden mellom porten og T-skinnen (hvis rommet over porten er tilstrekkelig).

Løft øpneren opp på en gardintrapp. Åpne garasjeporten. Legg en 25mm planke (1) flatt på toppen av garasjeporten,ær midtlinjen som vist. Hvil T-skinnen på planken.

Hvis den Åpne porten støter bort i trallen, trekker du trallens utloserarm ned, sik at de indre og ytre seksjonene koples fra hverandre.

HENG OPP APNEREN - 15

Apneren ma festes skikkelig til garasjens bærestruktur.

Tre typiske installasjoner vises. Din kan�� annerledes.

Takfestet (1) bør vinkles (Fig. A) for á gi skikkelig stotte. Pá fertigbehandletek (Fig. B) má du feste en solid metallbraket (ikke inkludert) (4) til takets bærebjelker for du installerer apneren. Bruk vedlagte betongfester (5) til montering i betongtak (Figur C).

Mäl avstanden fra Åpneren til bærebjelken på haver side av Åpneren (eller tak).

Kutt begge delene av hengebrakuten til riktig lenghte. Flat ut den ene enden av hver braket og bøy erler vri disse for a tilpasse festevinklene. Prov ikke Å boye ved braketthullene. Bor 4,5mm pilothull i bærebjelkene (eller tak). Fest de flate endene av braketteni til støttnete med treskruer (2).

Smør toppen og undersiden av skinnens overflate der/TRallen glir. En tube med smoremiddel er vedlagt.

FEST DEN MANUELLE

UTLØSERSNOREN OG-HÄNDTAKET-16

Tre enende av snoren (1) igjennom hullet i toppen av det rode handtaket sik at NOTICE [oppmerksom] kan leses riktig vei som vist (3). Fest med en halvstikk-knute (2). Knuten bør vare minst 25mm fra enden av snoren for a hindre at den glipper.

Tre den andre enden av snoren igjennom hullet i utlserarmen på den ytre trallen (4). Juster snorkengden sik at handtaket er 1,8m over gulvet. Sikre med en halvstikk-knute.

Merk: Dersom det er nødvendig á klippe av snoren, má du smelte den avkutte de enden med en fyrstikk eller lighter, slick at snoren ikke blir frynsete.

KOLEPTILSTRÖMMEN

FOR Å UNNGÅ PROBLEMER MED INSTALLASJONEN MÁ DU IKKE SETTE I GANG GARASJEPORTÄPNEREN FØR DETTE ANVISES I INSTRUKSJONENE.

Kople apneren til et lysnett som er forsvarlig JORDET i henhold til installationsjonsinstruktone på merkelappen som er festet til strømledningen (og som angitt av lokale regler).

INSTALLER DEN LYSENDE TRYKK-KNAPPEN - 17

Plasser trykk-knappen(e) på et sted der garasjeporten er synlig, godt unna porten og portens beslag, og utilgengelig for barn.

Misbruk av Āpneren kan føre til alvorlig personskade fra en port i bevegelse. La/DDke barn betjene den lysende trykk-knappen eller fjernkontrollen.

Fest «forsiktig»-etiketten på veggenær trykk-knappen for a minne om sikre fremgangsmater for betjening.

Det er 2 skruepoler (1) på baksiden av den lysende trykk-knappen (2). Fjern ca. 6mm av isolasjonen fra ledningen (4). Del ledningene sik at du kan kouple den hvite/rode ledningen til polskrue 1 og den hvite ledningen til polskrue 2.

Fest den lysende trykk-knappen til innsiden av garasjeveggen med de vedlagte skruene (3). Bor 4mm hull og bruk murplugger (6) hvis du installerer på tørmur. Et passende sted er ved sideren av sidedøren, utenfor barns rekkevidde.

För ledningen opp langs veggen og tvers over taket til garasjeportapneren. Bruk isolerte stifter (5) til Å feste ledningen med. Mottakerens polskruer (7) er plassert på äpnerens bakpanel. Kople ledningen til polskruene på fölgende vis: hvit/rd til 1 og hvit til 2.

BETJENING AV DEN LYSENDE TRYKK-KNAPPEN

Trykk på knappen for Å apne og lukke porten. Trykk igjen for Å reversere porten mens den lukker seg, eller for Å stoppe porten när den Åpner seg.

INSTALLASJON AV LYS OG LYSDEKSEL - 18

Installer en lyspère på maksimalt 40 watt (1) i sukkelen som vist.
Lyset vil slås på og vil lyse i 4-1/2 minutt hvis strømmen er koplet til.
Etter 4-1/2 minutt slås det av automatisk.

Skift utbrente lyspaerer med lyspaerer som er beregnet til utendors bruk.

Trykk forsiktig mot dekselets sider (2), og skyv tappene (3) inn i hullene (4) i endepanelet. Gjør dette i motsatt rekkefolge dersom du ønsker Å fjerne dekselet.

Hvis du har foldeport eller vippeport med doble skinner, ma du ha en utstyrspakke for portarmkonvertering. Falg instruksjonene for installasjon som er vedlagt den nye garasjeportarmen. Vær forsiktig nár du fjerner og monterer armkonverteringspakken. Hold fingrene unna glidende deler.

Fremgangsmåte for montering av leddport og vippeport:

1. Middstill braketten (1) øverst på innsiden av doren, sik som vist. Merk hullene.
2. A. Garasjeporter av tre

Bor 8mm hull og fest portbraketten med mutter, laseskive, og festebolt (2).

B. Garasjeporter av metall

Fest med blinkskruer (3).

C. Vippeport (valgfritt)

Fest med blinkskruer (3).

FEST PORTARMEN TIL TRALLEN - 20

Montering av leddport: Legg merke til portarmkonfigurasjonen på figur B.

Montering avvippeport:Se fremgangsmate pa figur A.

Sett de rette (1) og bueformede portarmseksjonene (2)ammen, slick at de blir sa lange som mulig med deler (3, 4 & 5). Med porten lukket kopler du sa den rette portarmseksjonen til portbraketten med en gaffel bolt (6). Sikre innretningen med et ringfeste (7).

För portarmen kuples til/TRallen,ma du justere grensene for portens banesyklus. Skruene for grensejustering er plassert pa venstre sidepanel.

Justering av Åpen port: Reduser opp-grensen. Drei justeringsskruen for opp-grensen mot venstre, 5-1/2 gang helt rundt.

Trykk ned den lysende trykk-knappen. Trallen vil da skyves til helt äpen stilling (8).

Hev porten manuelt til øpen stilling (parallelt med gulvet) og løft portarmen (9) opp til trallen. Armen skal berøre/TRallen like bak portarmens forbindelseshull (10) som vist med hel linje på tegningen. Hvis armen ikke nær langt nok, mæ opp-grensen justeres ytterligere. En hel omdreining tilsvarer 5cm på portens banesyklus.

Justering av lukket port: Reduser ned-grensen. Drei justeringssskruen for ned-grensen mot høyre, 5 gang helt rundt.

Trykk ned den lysende trykk-knappen. Trallen vil da skyves til helt lukket stilling (11).

Lukk porten manuelt og løft portarmen (12) opp til trallen. Armen skal berøre/TRallen like foran portarmens forbindelseshull (13) som vist pa tegningen med stiplet linje. Juster ned-grensen hvis det er nødvendig. En hel omdreining tilsvarer 5cm på portens banesyklus.

Fest portarmen til/TRallen: Med porten lukket fester du den bueforme mede armen til trallen ved hjelp av den gjenvaerende gaffelbolten. Forsterk med et ringfeste.Merk: Du ma muligens Iofte porten noe opp for a forbinde de to.

Kjør øpernen gjennom en hel banesyklus. Hvis porten boyer seg noe «bakover» i helt øpen stilling, mA opp-grensene reduseres til porten er parallell med gulvet.

PROGRAMMER APNEREN OG FJERNKONTROLLEN - 21

Äpneren mä kun aktiveres när porten er fullt synlig oguten hindringer, og när äpneren er riktig justert. Ingen mä gå inn eller ut av garasjen mens porten beveger seg. La ikke barn bruke trykk-knappen(e) aller fjernkontrollen(e). La ikke barn leke nær porten.

Garasjeportens mottaker og fjernkontrollens sender er forhändsinnstilt på fabrikken til en overensstemmende kode. Hvis du kjøper flere fjernkontroller, på garasjeportapneren programmeres til à ta imot den nye koden.

Innstilling av mottakeren i overensstemmelse med senderkoden

1. Trykk ned og hold fjernkontrollens trykk-knapp innate (1).
2. Trykk deretter på mottakerens «smart»-knapp (2) på äpnerens bakpanel som vist. Äpnerlyset blinker en gang.
3. Slipp fjernkontrollens trykk-knapp.

Nåkommen garasjeportapneren til á fungere nár det trykkes på fjernkontrollknappen.

Hvis knappen på fjernkontrollen slipsppes opp før lyset på Åpneren blinker, aksepterer ikke Åpneren koden.

Slik slettes alle fjernkontrollkodene

• Trykk på og hold smart-knappen på Åpnerpanelet nede til indicatorlyset slukkes (ca. 6 sekunder). Alle kodene som Åpneren har lært, blir da slettet.
• Nár fjernkontrollen skal omprogrammeres, må de to forgående trinnene gjentes for haver fjernkontroll som brukes.

JUSTERING 22 - 24

Kjør Åpneren gjennom en hel banesyklus. Grensejusteringer er ikke质地。nødvendigær porten Åpner og lukker seg helt, og ikke uten grunn reverserer i helt lukket stilling.

Situasjoner som gjør det nødvendig Å justere grensene, er beskrevet i listen nedenfor. Kjør Åpneren gjennom en hel banesyklus etter hver justering.

Merk: Dersom du gjentatte ganger har kjørt Åpnermekanismen i løpet av justeringsprossessen, kan det hende at motoren går varm og slukker. La derfor motoren kjole seg ned i 15 minutter etter at den har gätt 5 ganger på rad.

Les nuye gjennom det ffolgende for du begyinner a justere kraften. Bruk en skrutrekker til greansejusteringen.

GRENSEJUSTERING - 22 (FORTS)

Hvis porten ikke øpner seg helt, men øpner seg minst 1,5m: Forleng opp-banen. Vri justeringsskruen for opp-grensen (1) mot høyre. En omgang tilsvarer en lengde på 5cm.

Dersom porten ikke øpner seg minst 1,5m: Juster opp- (apnings) kraften. Se Kraftjustering.

Dersom porten ikke lukker seg welt: Hvis portarmen er ved maksimal lenghte, på fou forlenge ned-banen. Vri justeringsskruen for ned-grensen (2) mot venstre. En omgang tilsvarer en lenghte på 5cm. Dersom porten fremdeles ikke lukker seg welt, er veggfestet plassert for hoyt.

Dersom Åpneren reverseder i helt lukket stilling: Reduser nedbanen. Vri justeringsskruen for ned-grensen (2) mot høyre. En omgang tilsvarer en lenghte på 5cm.

Dersom porten reverserer nár den lukker seg uten at det er hindringer i banen: Test porten for treghet. Trekk i det manuelle utløserhandtaket. Åpne og lukk porten manuelt. Hvis porten er treg, mä du kontakte portens serviceverksted. Hvis porten ikke er treg eller ubalansert, mä du justere ned- (luknings-) kraften.

KRAFTJUSTERING - 23

Kraften ved den enden av daren som lukker seg må ikke overstige 150 N (15 kg). Hvis lukkekraften er større enn 150 N, må Protector System installereres.

Bruk ikke kraftjusteringene til Å kompensere for porter som er trege eller som setter seg fast. For stor kraft vilhemme driften av systemet for sikkerhetsreversering uller skade garasjeporten.

Kontrollene for kraftjustering (1 & 2) sitter på apnerens bakpanel.

Hvis du justerer kontrollene sik at motoren fãr for lite kraft, vil porten gjerne reversere uten grunn i lukningsfasen og stoppe i apningsfasen. Værforholdene kan pâvirke portens bevegelser, slick at det av og til blir nødvendig Å foreta justeringer.

Maksimalt kraftjusteringsområde er 260 grader, omtrent 3/4 av en hel omdreining. Tving/DDKE kontrollene over dette punktet. Bruk en skrutrekker for a vri kontrollene for kraftjustering.

Test ned- (luknings-) kraften: Ta tak i porthandtaket erler kanten på portenningar den er gatt omtrent halvveis gjennom ned- (luknings-) banen. Porten bor da reversed. (Reversering halveis ned i lukningssyklusen, garanterer ikke at den reverserer på en en tommas (50 mm) hindring.) Hvis det er vanskelig á holde porten eller hvis den ikke reverserer, på du redusere ned- (luknings-) kraften ved á vri kontrollen (2) mot venstre. Foreta små justeringer til porten reverserer normalt. Etter haver justering på du kjøre apneren gjennom en hel syklus.

Dersom porten/DDapner seg minst 1,5m:Okopp-(apnings-) kraften ved a vri kontrollen (1) mot hoyre. Foreta sma justeringer til porten apnes helt. Juster opp-grensen om igjen hvis nadvendig. Etter hvver justering ma du kjore apneren gjennom en hel syklus.

Dersom porten reverserer under ned- (luknings-) syklusen: Øk ned- (luknings-) kraften ved Å vri kontrollen (2) mot høyre. Foreta små justeringer til porten avslutter lukkesyklusen. Etter hv er justering mä du kjore æpneren gjennom en hel banesyklus.

Nár porten reverserer på 50mm hindringen, kan du fjerne sperren og kjore Åpneren gjennom en hel banesyklus. Porten ma违法犯罪 reversible i likkket stilling. Hvis den gjør det, ma du justere grenser og kraft, og gjenta testen av sikkerhetsreverseringen.

INSTALLER THE PROTECTOR - 25 (Se ekstrautstyr)

Kraften ved den enden av doren som lukker seg mA ikke overstige 150 N (15 kg). Hvis lukkekraften er større enn 150 N, mA Protector System installeres.

Etter at du har installer og justert Åpneren, kan du installerere ekstrautstyret kalt The Protector System™. Det medfolger egne instruksjoner med dette utstyret.

The Protector System er en sikkerhetsanordning som ytterligere sikrer smabarn mot Å bli klemt under garasjeporten.

Systemet bruker en usynlig stråle som,ningarden blir brutt, reverserer porten dersom denen er i ferd med á lukke seg, ellher hindrer这部分 i á lukke seg dersom den er Åpen. Dette ekstrautstyret anbefales på det sterkeste for familier med smâbarn.

BETJENING AV ÅPNEREN

Apneren kan aktiveres av erhver av de følgende innretninger:

• Den lysende trykk-knappen. Hold trykk-knappeninne til porten begunner a bevege seg.
• Nøkkelåsen på utsiden eller det nøkkelfrie innkomstsystemet (hvis du har installert en av disse).
• Fjernkontrollen. Hold trykk-knappen nede til porten begyinner Å bevege seg.

Porten bør, om mulig, vare helt lukket. Svake erller ødelagte fjærer kanlett fere til at en port faller hurtig ned. Dette kan resultere i alvorlig skade på personer eller eiendom.

Porten kan Āpnes manuelt ved à trekke utløserhändtaket ned og bakover (mot Āpneren). For á kople porten til igjen, trekker du utløserhändtaket rett ned.

Bruk ici utloserhandtaket til a dra porten opp erer igjen.

BETJENING AV ÅPNEREN (FORTS)

Nár Āpneren aktiveres av fjernkontrollen eller trykk-knappen:

1. Hvis den er Åpen, vil porten lukkes. Hvis den er lukket, vil porten Åpnes.
2. Hvis den lukker seg, vil porten reversere.
3. Hvis den Åpner seg, vil porten stoppe (for Å gi kjaeledyr plass til Å gäinn og ut eller for utlufting).
4. Hvis porten er stoppet i en delvis apen posisjon, vil den lukke seg.
5. Hvis den treffer en hindring mens den lukker seg, vil porten reversere.
6. Hvis den treffer en hindring mens den apner seg, vil porten stoppe.
7. Ekstrautstyret Protector System vil, ved hjelp av en usynlig stråle, reversere en port som lukker seg oghindre en port i ä lukkes dersom strålen brytes av en hindring. Dette utstyret ANBEFALES PÄ DET STERKESTE for familier med småbarn.

La Āpneren kjøle seg ned i 15 minutter etter at du har kjørt gjennom banesyklusen 5 ganger på rad.

Lysparn i Āpneren vil lyse nár: 1. Āpneren forst kopies til;
2. Nár strømmen brytes; 3. Nár apneren aktiveres.
Lampen slås automatisk av etter 4-1/2 minutt. Pærene kan være maksimalt 40 watt.

STELL AV APNEREN

Hvis den er skikkelig installer, skal Åpneren fungere problemfritt med minimalt vedlikehold. Åpneren trenger ikke ekstra smøring.

Grense- og kraftjusteringer: Disse justeringene på kontrolleres og stilles skikkelig inn nrar apneren installereres. Du trenger kun en skrutrekker. Værforholdene kan forårsake små forandringer i betjeningen av porten, som krever små justeringer, særlig i det første bruksåret.

Se avsnittet om grense- og kraftjusteringer på side 5. Følg instruksjonene nøye og gjenta testen av systemet for sikkerhetsreversering etter enhver justering.

Fjernkontrollens sender: Den bærbare fjernkontrollen kan festes til bilens solskjerm med den vedlagte klypen. Ekstra fjernkontroller kan kjøpes'nar som helst til bruk i bilene som benyttter garasjen. Se avsnittet om ekstrautstyr. Mottakeren'ma programmeres til a fungere med eventuelle nye fjernkontroller.

Fjernkontrollens batteri: Litiumbatterier skulls forsyne strøm i opp til 5 År. Når lyset blir svakt eller ikke tennes i det—hele+tatt, på du skiffe ut batteriet. Dersom senderekkevidden blir minnde, br du kontrollere batteri-testlampen.

Utskiftning av batteriet: Bruk klypen for solskjermen aller bladet på en skrutrekker til Å lurke opp dekselet for Å skifte batteriene. Sett i batteriene med den positive sider oppp. Sett tilbake dekselet ved Å klemme det på plass langs begge sider. Kast ikke de brukte batteriene i husholdningens soppel. Ta med batteriene til et sted som samler inn spesialavfall.

HAR DU PROBLEMER?

1. Apneren aktiveres ikke verken fra trykk-knappen på veggen aller fra fjernkontrollen:

• Har Åpneren strømtilforsel? Sett lampen i stikkontakten. Kontroller sikringsboksen eller overbelastningsbryteren hvis lampen ikke lyser. (Noen stikkontakter aktiveres med en veggbryter.)
• Har du fjernet alle andere lâser på porten? Gå gjennom advarslene i installationsjonsanvisingene på side 1.
• Ligger det mye is aller snø under porten? Porten kan ha frosset fast i bakken. Fjern alle hindringer.
• Fjaren i garasjeporten kan vare ødelagt. Skift fjaren.
  Gjentatt bruk kan ha utlost overopphetingsbeskytteren i motoren. Vent i 15 minutter og prov igjen.

2. Åpneren aktiveres fra fjernkontrollen, men/DDke fra trykkknappen pa veggen:

• Lyser trykk-knappen på veggen? Hvis ikke, kople ledningen fra øpnerpolene. Kortslutt pol 1 & 2 ved ø berare begge polene samtidig med et stykke metall (en skrutrekker eller mynt). Hvis øpneren aktiveres, ø du se erter om en av ledningskoplingene ved den lysende trykk-knappen er ørdlig, uller om det er kortslutning under en av stiftene.
• Er alle ledningsforbindelsene riktige? Les gjennom side 4 en gang til.

3. Porten aktiveres fra trykk-knappen på veggen, men/DD fre fjernkontrollen:

• Sjekk batteritestlampen. Skift ut batteriet om nødvendig.
• Dersom du har to uller flere fjernkontroller og det kun er en som fungerer, ma du se over fremgangsmaten for programmering paa side 5. Alle fjernkontroller ma stilles inn pa samme kode.
• Blinker trykk-knappen på veggen? Åpnerens mottaker på läere fjernkontrollens kode på nytt. Følg instruksjönene på side 5.

4. Fjernkontrollen har liters rekkevidde:

• Er batteriet installer? Kontroller batteritestlampen. Hvis den lyser svakt, på du skiffe ut batteriet.
• Plasser fjernkontrollen et annet sted i bilen.
• En garasjeport av metall, som er isolert med metallfolie eller som har metallkledning, reduserer senderens rekkevidde.

5. Porten reverserer uten grunn, og lyset pa apneren blinker ikke:

• Er det noe som hinderr porten? Trekk i utløserhändtaket. Betjen porten manuelt. Hvis den er ubalansert eller treg, mä du kontakte et serviceverksted.
• Fjern eventuell is ell er snø fra gulvet under porten.
• Les gjennom avsnittet om kraftjustering.
• Hvis porten reverserer i HELT LUKKET posisjon, ma du reduse banegrensene.

Gjenta testen av sikkerhetsreverseringen etter Å ha foretatt justeringer.

6. Porten reverserer uten grunn, og lyset på apneren blinker i 5 sekunder etter at porten er reversert:

Kontroller «The Protector System™» (hvis du har installerert dette ekstrautstyret). Hvis lampen blinker, på du korrigere innstillingen.

7. Stoy fra apneren forstyrrer husfreden:

Hvis stoy fra apneren er et problem fordi garasjen er for nær boligen, kan du installere en vibrasjonsisolator, pakke 41A3263. Dette utstyret var utformet for a eliminere stoy fra garasjeportapneren og er enkelt a installere.

8. Gararesjeporten apner og lukker seg av seg selv:

• Har en av naboene dine en garasjeportapner som benytter samme kode? Endre din egen kode.
  Pass pà at fjernkontrollens trykk-knapp ikke sitter fast.

9. Porten stopper, men lukker seg/DDie helt igjen:

Les gjennom avsnitet om grensejustering.

Gjenta testen av sikkerhetsreverseringen etter Å ha foretatt justeringer av portarmens lenghte, lukningskraften eller nedgrensen.

10. Porten àpner seg, men lar seg ikke lukke:

• Kontroller «The Protector System™» (hvis du har installert dette ekstrautstyret). Hvis lampen blinker, má du justere innstillingen.
• Kontroller ned-kraften hvis lyset på äpneren ikke blinker, og installationsjonen er ny.

Gjenta testen av sikkerhetsreverseringen etter Å ha foretatt justeringer.

11. Lysparen i Åpneren slås/DDE pa:

Bytt ut lyspaaren (maks. 40 watt). Skift utbrente lyspaerer med lyspaerer som er beregnet til utendors bruk.

12. Lysparen i apneren slas seks ve:

Det kan vare noe galt med jordingen i tak- eller vegkontakten. Apneren ma vare jordet.

13. Apneren henger igjen aller det er不同程度 med maksimal kraft for a aktivere porten:

Det kan hende porten er ubalansert ell er at fjærene har røket. Lukk porten og bruk den manuelle utløsersnoren til á kople fra/TRallen. Apne og lukk porten manuelt. En skikkelig balansert port kan stoppe i et hvilket som helst punkt på banesyklusen, holdt oppe utelukkende av fjærene. Hvis porten ikke kan dette, má du kontakte et serviceverksted for a rette opp feilen. Ok违法犯罪 for a drive apneren.

14. Apnerens motor brummer litt, men virker ici:

• Garasjeportens fjærer er ødelagte. SE OVENFOR.
• Hvis problemet forekommen første gangen du betjener garasjeportapneren, er porten låst. Åpne portens lás. Hvis kjeted har vært tatt av og satt på igjen, kan det hende at motoren er ute av fasen. Ta kjeted av, og sett motoren til ned-posisjon. Observer drivtannhjule. Nár det snur seg mot høyre og stopper i ned-posisjonen, kan du sette kjeted på igjen.

Gjenta testen av sikkerhetsreverseringen但它 ha foretatt justeringer.

HAR DU PROBLEMER? (FORTS)

15. Apneren aktiveres ikke på grunn av strombrudd:

• Trekk den manuelle utløsersnoren og -händtaket ned og bakover for Å kople fra trallen. Porten kan nå betjenes manuelt. Nár strømmenkommen tilbake, trekker du utløserhändtaket rett ned. Neste gang apneren aktiveres blir/TRallen sammenkoplet igjen.
• Med en nødapningslås 1702EML (ekstrautstyr) kan du frakople trallen fra utsiden av garasjen i tilfelle strømbrudd.

16. Kjected henger i bue ell er slakt:

Det er normalt at kjedet henger litt i bue nár porten er lukket. Bruk den manuelle utløsersnoren til á koble fra trallen. Hvis kjedet gär tilbake til normal hóyde nár trallen er frakoblet og porten er reversert på en 1 tommas (50 mm) hindring som ligger flatt, er det ikke nødvendig á justere strammingen av kjedet.

Smør portens hjul, lagre og hengsler. Det er/DDvendig Å smore portapneren. Ikke smør portskinnene.

EKSTRAUTSTYR - 26

(1) Modell 4330EML. Enkel fjernkontroll
(2) Modell 4333EML. .3-kanals fjernkontroll
(3) Model 4335EML............ Mini-fjernkontroll med 3 funksjoner

(4) Modell 845EML.Flerfunksjons portkontrollpanel
(5) Modell 75EML.... Lysende kontrollknapp for porten
(6) Modell 747EML. Nøkkelfritt innkomstsystem
(7) Modell 760EML.... Utendors nokkellas
(8) Modell 1702EML. Nødapningslås
(9) Modell 770EML....The Protector SystemTM
10) Modell 1703EML .Portarm - The Chamberlain ArmTM
11) Modell 1EML .Hurtigutkobling for drhandtak
(12) Modell 34EML .Nokkelbryter med 2 kommandoer - forskenket

Model 41EML .Nokkelbryter med 2 kommandoer - utvendig installasjon

INSTRUKSJONER FOR TILKOPLING AV EKSTRAUTSTYR

Nokkelfritt ingangssystem:

Til apnerens poler:

Rd-1 og Hvit-2

Lysende knapp:

Til apnerens poler:

Rd-1 og Hvit-2

Nokkellas patautsiden:

Til apnerens poler:

Rd-1ogHvit-2

Protector SystemTM:

Til apnerens poler:

Hvit-2 og Sort-3

Maks. trekkraft 800N

WATT. 550

Motor

Type....Hjelpefasemotor med driftskondensator

Hastighet. 1500 r/min

Drivkraft ...Kjede/kabel med enkel tralle pa T-skinne av stal

Banelengde....Justerbar til 2,29m

Banehastigthet.178 mm/sek.

Lampe... Pá(nr porten starter, av 4-1/2 minutt etter stopp.

Portledd . Justerbar portarm. Utløsersnor for tralle.

Sikkerhet

Personlig....... Trykk-knapp og automatisk reversing i ned- rettingen. Trykk-knapp og automatisk stopp i opp-rettingen.

Elektronisk. Uavhengige justeringsskruer for opp- og ned- -kraft

Elektrisk . Beskytter for overoppheting av motoren og lavspennings ledningsnett for trykk-knapp.

Grenseinnretting............Krets utlost av greanse mutter

Grensejustering ....Justeres med skrutrekker pa sidepanelet

Startkrets .Lavspenningskrets for trykk-knapp

Dimensjoner

Lengde (total). 3,11m

Nodvendig overhoyde ....5cm

Hengevekt. 14,5 kg

i henhold til bestemmelsene og alle vedlegg

Inkorporasjonserklaring

Nár en automatisk garasjeportapner, modell G4000ML, installeres og vedlikeholdes i samsvar med alle produsentens anvisninger, og Installeres i kombinasjon med en garasjeport som ogsa er installert og vedlikeholdt i samsvar med produsentens anvisninger, oppfylles vilkárené i EU-direktiv 89/392/EEC og alle tillegg.

Jeg, undertegnende, erklaerer herved at det angitte

utstyret ovenfor og eventuelt tilbehør som er oppfør i handboken,

oppfyller ovennevnte direktiver og standarder.

THE CHAMBERLAIN GROUP, INC.

Elmhurst, IL 60126

USA

May, 2003

Babana P.Kekhofo

Barbara P. Kelkhoff

(22) Muttrar (9)
(23) Låsringar (3)
(24) Tub med smörfett
(25) 8mm Plugg (4)
(26) Platskruvar (2)

INNAN DU BÖRJAR:

Radering av smtliga koder i mottagaren

Granslage...Aktivers av stoppmutter

Granslagesjustering....Skruvmejseljustering på sidopanel.

Manoverkrets.. Svagstrom

Dimensioner

Längd (total) 3,11m

Erforderlig hojd .5cm
