KÄYTTÖOHJE MOTORLIFT 4000 CHAMBERLAIN

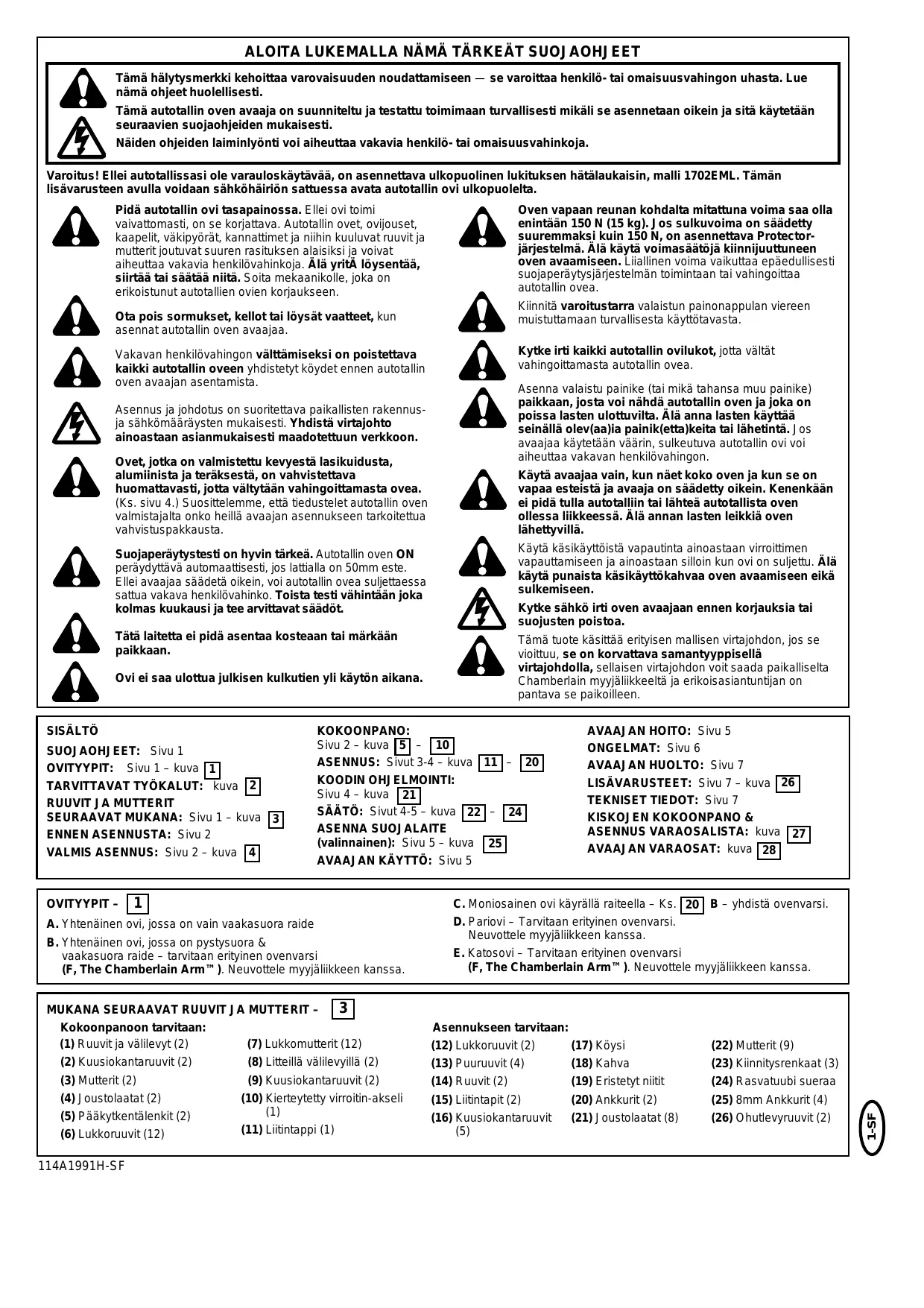

Tämä hälytysmerkki kehoittaa varovaisuuden noudattamiseen — se varoittaa henkilö- tai omaisuusvahingon uhasta. Lue namä ohjeet huolellisesti.

Tämä autotallin oven avaaja on suunniteltu ja testattu toimimaan turvallisesti mikäi se asennetaan oikein ja sitä käytetään seuraavien sujoahjteiden mukaisesti.

Näden ohjeiden laiminlyönti voi aiheuttaavakavia henklo- tai omaisuusvahinkoja.

Varoitus! Ellei autotallissasi ole varauloskaytavaa, on asennettava ulkopuolinen lukituksen hatalaukaisin, malli 1702EML. Taman lisavarusteen avulla voidaan sahkohairion sattuessa avata autotallin ovi ulkopuolelta.

Pida autotallin ovi tasapainossa. Ellei ovi toimi
vaivattomasti, on se korjattava. Autotallin ovet, ovijouset,
kaapelit, vakypyorat, Kannatimet ji nihin kuuluvat ruuvit ja
mutterit joutuvat suuren rasituksen alaisiksi ja voivat
aiheuttaa vakavia henkilovahinkoja. Alya rytA loysentaa,
sirta'a tai sataa a niita. Soita mekanikolle, joka on
erikoistunut autotallien ovien korjaukseen.

Ota bois sormukset, kellot tai lyoysat vaatteet, kun asennat autotallin oven avaajaa.

Vakavan henkilovahingon välttämiseksi on poistettava kaikki autotallin oveen yhdistetyt köydet ennen autotallin oven avaajan asentamista.

Asennus ja johdotus on suoritettava paikallisten rakennussa sahkomäräysten mukaisesti. Yhdistä virtajho t aoastaan asianmukaisesti maadotettuun verkkoon.

Ovet, jotka on valmistetu kevysta lasikuidusta, alumiinista ja terakssta, on vahvistettava huomattavasti, jotta valtytaan vahingoittamasta ovea. (Ks. sivu 4.) Suosittelemme, etta tiedustelet autotallin oven valmistajalta onko heillavaajan asennukseen tarkoitetua vahvistuspakkausta.

Suojaperäytystesti on hyvin tärkeä. Autotallin oven ON peräydytävä automaattisesti, jos lattilla on 50mm este. Ellei aavaa saädetä oikein, voi autotallin ovea suljettaessa sattua vakava henkilövahinko. Toista testi vähintään joka kolmas kuukausi ja tee arvittavat saädöt.

Tätä laitetta ei pidä asentaa kosteaan tai markään paikkaan.

Ovi ei saa ulottua julkisen kulkutien yli kayton aikana.

Oven vapaan reunan kohdalta mitattuna voima saa olla enintaan 150 N (15 kg). Jos sulkuvoima on säädetty suuremmaksi kuin 150 N, on asennettava Protectorjärestelma. Alä käytä voimasaatöja kiinnjuuttuneen oven avalancheisen. Liiallinen voima vaikuttaa epäedullisesti suojaperäytysjärestelmän toimintaan tai vahingoittaa autotallin ovea.

Kiinnita varoitustarra valaistun painonappulan viereen muistuttamaan turvallisesta kayttotavasta.

Kytke irti kaikki autotallin ovilukot, jotta välätat vahingoittamasta autotallin ovea.

Asenna valaisto painike (tai mikä tahansa muu painike) paikkaan, josta voi nähda autotallin oven ja joka on poissa lasten ulottuviltä. Alä anna lasten käyttaa seinällä olev(aa)ja painik(etta)keita tai lahetintä. Jos aavaaaja käytetän vaärin, sulkeutuva autotallin ovi voi aiheuttaa vakavan henkilövahingon.

Käytä avaaaja vain, kun næt koko oven ja kun se on vapaa esteistä ja avaaja on saadetty oikein. Kenenkään ei pida tulla autotallin tai lahtea autotallista oven ollesa liikkeessä. Åla annan lasten leikkä oven lahettyvillä.

Käytä kaskäyttoista vapautinta ainoastaan virroittinen vapautamisen ja ainoastaan siloin kun ovi on suljettu. Älä käytä punaista kaskäyttokehvaa ovenavaamiseen eikä sulkemseen.

Kytke sahko irti ovenavaajaan ennen korjauksia tai suojuster poistoa.

Tämä tuote käsittä erityisen mallisen virtajohdon, jos se viottuu, se on korvattava samantyyppisellä virtajohdolla, sellainen virtajohdon voit saada paikalliselta Chamberlain myyäliikkeeltä ja erikoisasientuntijan on pantava se paikoilleen.

SISALTO

SUOJAOHJEET: Sivu 1

OVITYYPIT: Sivu 1 - kuva [ ]

TARVITTAVAT TYÖKALUT: kuva

RUUVIT JA MUTTERIT

SEURAAVAT MUKANA: Sivu 1 - kuva [3]

ENNEN ASENNUSTA: Sivu 2

VALMIS ASENNUS: Sivu 2 - kuva

KOKOONPANO:

Sivu 2 - kuva 5 - 10

ASENNUS: Sivut 3-4 - kuva 11 - 20

KOODIN OHJELMOINTI:

Sivu 4 - kuva [21]

SÄÄTO: Sivut 4-5 - kuva

ASENNA SUOJALAITE

(valinnainen): Sivu 5 - kuva

AVAAJAN KAYTTÖ: Sivu 5

11 - 20

-24

25

AVAAJAN HOITO: Sivu 5

ONGELMAT: Sivu 6

AVAAJAN HUOLTO: Sivu 7

LISÄVARUSTEET: Sivu 7 - kuva [26]

TEKNISET TIEDOT: Sivu 7

KISKOJEN KOKOONPANO &

ASENNUS VARAOSALISTA: kuva 27

AVAAJAN VARAOSAT: kuva [28]

OVITYYPIT - 1

A. Yhtenäinen ovi, jossa on vain vaakasuora raide
B. Yhtenäinen ovi, jossa on pystysuora & vaakasuora raide - tarvitaan erityinen ovenvarsi
(F, The Chamberlain Arm™). Neuvottele myyjälikkeen kanssa.

C. Moniosainen ovi käyrälla raiteella -Ks. 20 B -yhdistä ovenvari si.

D. Pariovi - Tarvitaan erityinen ovenvari si.

Neuvottele myjälikkeen kanssa.

E. Katosovi - Tarvitaan erityinen ovenvari si

(F, The Chamberlain Arm™). Neuvottele myyjälikkeen kanssa.

MUKANA SEURAAVAT RUUVIT JA MUTTERIT- 3

Kokoonpanoon tarvitaan:

(1) Ruuvit ja valilevyt (2)
(2) Kuusio Kantaruuvit (2)
(3) Mutterit (2)
(4) Joustolaatat (2)
(5) Päkytkentälenkit (2)
(6) Lukkoruuvit (12)

(7) Lukkomutterit (12)
(8) Litteillä välilevyillä (2)
(9) Kuusiokantaruuvit (2)
10) Kierteytetty virroitin-akseli (1)
11) Liitintappi (1)

Asennukseen tarvitaan:

(12) Lukkoruuvit (2)
(13) Puuruuvit (4)
(14) Ruuvit (2)
(15) Liitintapit (2)
(16) Kuusiokantaruuvit (5)

(17) Koysi
(18) Kahva
(19) Eristetyt niitit
(20) Ankkurit (2)
(21) Joustolaatat (8)

(22) Mutterit (9)
(23) Kiinnitysrenkaat (3)
(24) Rasvatuubi sueraa
(25) 8mm Ankkurit (4)
(26) Ohutlevyruuvit (2)

ENNEN ASENNUSTA:

1. Katso autotallin oven ylapuolella olevaa seinaa tai kattoa. Kiinnystuen on oltava kunnolla kiinnitetty rakennetukiin.
2. Onko autotallissasi viimeistelty sisakatto? Jos on, ei ehka tarvita kannatinta ja lisakiinnitysmuttereita ja ruuveja (ei seuraa mukana).
3. Ovesi rakenteesta riippuen, voit ehka tarvita erityisen ovenvarren. Neuvottele myyjaliikkeen kanssa.
4. Onko autotallissa varaovi autotallin oven lisäksi? Ellei ole, tarvitset lisälitteena saatatavan ulkopuolisen pikavapautuslaitteen, malli 1702EML.

VALMIS ASENNUS - 4

Suorittaessasi kokoonpanoa, asennusta ja sātöä tāmān ohjekirjan mukaan, voi tāsta valmiista asennuskuvasta olla apua.

(1) Kaapelipyyorän pidike

(9) Käsvapauttimen köysi ja kahva

(2) Virroitin

(3) Ketju & kaapeli

(10) Suora ovivarsi

(4) T-kisko

(11) Kärä oivarsi

(5) Riippuva kannatin

(12) Oven kannatin

(6) Sähköjohdin

(13) Pääpuolen kannatin

(7) Avaaja

(14) Virroittimen

(8) Valolinssi

hatavapauttimenvipu

KOKOONPANO 5-10

Tärkeä: Jos ovesi on katos- tai kaksiraiteinen, seura Chamberlain-ovenvarren mukana seuraavia ohjeita. Ne ovat käsikirjan T-kiskoa käsittelevässä osassa.

KOKOONPANE T-KISKO - 5

Aseta kiskonosat tasaiselle pinnalle kokoonpanoa varten. Päästään kapenevat kiskon keskiosat (5) ovat samanlaiset. Samoin päät (4). Yhdistä tuet (3) ja mutterit (2) kiskoen samalta puolelta ja pane lukkopultit (6) sisään vastakkaiselta puolelta. Tällä ravoin virroitin ei osu mutteria vasten asennuksen aikana.

Lukkopulttien nelikulmaiset kaulaosat on pantava kiskonosien nelikulmaisiin reikiin (1).

Jos ovesi on katos- tai kaksiraiteinen, jatka tämän käsikirjan ohjeiden noudattamista vaiheseen 12 asti.

ASENNA KAAPELIPYÖRAN PIDIKE - 6

Aseta kaepelipyörän pidie (2) T-kiskon etuosaan (6). Kiinnitä kunnollaruuveilla (1); valilevyillä (3) ja muttereilla (4).

Ruuveja kiristettäessä on varmistettava, etta pidike on yhdensuuntainen kiskon (5) kanssa. Muuten kisko voi taipua avaajaa käytettäessä.

ASENNARIVROITIN-7

Käytä ruuvitaltaa väliaikaisesti pysäyttemä T-kiskon (6) etupässä kuvan osoittamalla tavalla. Kiinnitä virroittimen kierteytety akseli (4) virroittimeen: joustolevyllä (2) ja muttereilla (1 & 3). Työnnä virroitinta (5) kiskolla pysäyttimeen asti.

Huom! Jos virroitin torma johonkin T-kiskon mutteriin, tarkista koko kiskon kokoonpano ja sijoita rautatavara toiseen paikkaan.

KIINNITÄ T-KISKO & KIIINNITÄ KETJUNLEVITIN - 8

Aseta pakkaismateriaali avaajan alle suojataksesi avaajaa. Pane tuki kiskon kaepelipyörän pidikepään alle kokoonpanon helpottamiseksi.

Poista (2) ruuvia (4) välilevyineen avaajan pälättä. Aseta T-kiskon takapässä olevat reiät avaajan (7) reikien mukaan.

Kiinnä kisko avaajaan saoilla valilevyyillarustetuilla ruuveilla ja kiristä kunnolla. Varoitus! Kaytä ainoastaan naita ruuveja! Muiden ruuvien kayttö aiheuttaa vakavaa vahinkoa avaajalle.

Kiinittä ketjunlevitin (2) kuusiomuttereilla (1) jaitteillä valilevyillä (3) kuten kuvassa.

Pane kuusiomutteri (5) virroittimen pysaytinreikään T-kiskossa (6).
Kiristä kunnolla joustolevllä (8) ja mutterilla (9).

ASENNA KETJU/KAapeLI - 9

Aä poista ketjua/kaepelia laatakosta.

Ota muutama tuuma ketjua laatkosta ja kiinnita virroitin paalenkilla.

Päalenkimenetelma: Työnnä päalenkkitangon (5) piikit ketjun |lenkin (6) ja virroittimen etupässä (7) olevan reiän lapi. Työnnä kärkikappale (2) piikkien (8) paälle ja loviin. Työnnä kiinnitsjousi (1) kärkikappaleen paälle ja piikkien loviin kunnes molemmat piikit lukittuvat kunnolla paikoilleen.

Varoitus! Pidä ketju kireällä asennettaessa, jottei se sykerry.

Ruuvitaltan ollessa virroittimessa, vapauta ketjua/kaepelia
ketjupyörän (4) ympäri. Aseta se takaisin ketjunlevittimen (9) uraan.
(Ketjun asennus joko 6-hampaiselle pyöräle (11) tai 8-hampaiselle
pyöräle (12) riippuu ovityypistä). Kaikkiin yhtenäisin oviin tulisi
käytää 6-hampäista pyörä. Avaajan hampaiden (10) on oltava
yhteydessä ketjuun.

Käytä toista päälenkkiä yhdistämään ketju kierteytetyn karan (3) litteään päähan.

Varmista, ettei ketju ole kiertynyt.

Poista ruuvitalta.

KIRSTAKETJU/KAAPELI-10

Kierrä sisamutteri (3) ja joustolevy (2) kierteytetyyn aktselin (4).

Varmista, ettei ketju ole kiertynyt.

Kiristä ketjua kiertämälä ulkomutteria (1) kuvan osoittamalla ravall. Varo, ettei ketju kierry, kun kierrät mutteria.

Kun ketju on noin 13mm T-kiskon (5) pohjasta sen keskellä, kiristä sisamutteri uudelleen.

Hammaspyörät ovat meluisat, jos ketju on liian lösällä tai kireällä.

Kun asennus on valmis, voi ketju roikkua hieman oven ollessa suljetun. Tämä on normalaia. Jos ketju palaa yllä kuvattuin asentoon oven ollessa auki, alä saädä ketjua uudelleen.

Tulevassa huollossa, vedä A/NA käsikahvasta, jotta virroitin kytkeytyy irti ennen ketjun säätöä.

AVAAJASI ASENNUS ON NYT VALMIS.

Käytä suojalaseja, kun työskeleit paan ylapuolella, jotta et vahingoita silmiäsi.

Kytke irti kaikki autotallin oven lukot, jottei autotallin ovi vahingoitu.

Vakavan henkilövahingon välttämiseksi on poistettava kaikki autotallin oyen yhdistetyt köydet ennen autotallin oven avaajan asentamista.

Tämä tuote on asennettava ZH1/494, VDE 0700 osa 238 ja VDE 0700 osa 1:n ohjeiden mukaisesti.

Tilan sallitessa suosittelemme avaajan asentamista 2,1m tai enemmän lattiapinnan ylapuolelle.

ASETAYLEMMANOVENPUOLISKONKANNATIN-11

Päatykannattem on oltava tukevasti kiinni seinässä tai katossa. Mikäli tarpeen, on seinä ja katto vahvistettava 40mm laudalla. Näiden ohjeiden laiminlyönti voi aiheuttaa suojajärestelman vaärän toiminnan.

Voit kiinnittä paatykannattimen joko paatyseinaan (1) tai kattoon (3). Seuraa niitta ohjeita, jotka sopivat sinun ovityyppisi.

Oven ollessa suljettuna, merkitse autotallin oven pysatsyuora keskiviiva (2). Jatka viivaa ylemman ovenpuoliskon ylapuolella olevaan paatysein aan.

Avaa ovi niin pitkalle kuin mahdollista. Piirra ristiinkulkeva vaakasuora viiva päatyseinaan 5cm korkean kohdan ylapuolle, jotta ovi voi liikkua vapaasti.

ASENNA YLEMMÄN OVENPUOLISKON KANNATIN - 12

A. Kiinnitys seinään: Aseta kannatin (2) keskelle pystysuoraa ohjeviivaa (1) kannattimen pohjareuna vaakasuoralla viivalla (6) (nuolen osoittaessa kattoon).

Merkitse jommankumman kannattimen reliat (4 tai 5). Älä käytä kattokiinnykseen tarkoitettuja reikiä. Poraa 4,5 mm ohjausreiät ja kiinnitä Kannatin puuruuveilla (3).

B. Kiinnitys katloon: Jatka pystysuoraa ohjeviivaa (1) katloon.

Aseta Kannatin (2) pystysuoralle merkille enintaan 150mm seinastä.
Varmista,etty nuoli osoittaa seinaan pain.

Merkitse vain katosennusta (4) varten tarkoitetut reiät. Poraa 4,5 mm ohjausreiät ja kiinnä kannatin puuruuveilla (3).

KIINNITÄT-KISKO PÄAPUOLEN KANNATTIMEEN-13

Aseta avaaja autotallin lattiale ylemmn ovenpuoliskon kannatimen alle. Kaytä pakkaumsateriaialia suaokaamaan suojusta.

Huom! Jotta moniosaisen oven jouset eivat haittaisi T-kiskon liikettä, voi olla tarpeen nostaa runko tilapäisen tuen pälle.

Avaajan on oltava joko tuettu tai toisen henkilön on pidettä sitä paikoillaan.

Kohota T-kiskoa kunnes kaapelipyörä ja pääpuolen Kannattimet voidaan yhdistäa. Yhdistä iitintapeilla (1). Pane rengasliitin (2) paikoilleen.

ASETAVAAJA-14

Huom! 25mm lauta (1) on sopiva asetusapu ovi - T-kisko-etäisyyden asettamiseksi (paitsi jos sisäkorkeus e i riitä).

Nosta avaaja tikapuiden pälle. Avaa autotallin ovi. Aseta 25mm lauta (1) (kakkosnelonen) oven yläosaan lahelle keskiviivaa kuvan osoittamalla tavalla. Pane T-kisko lautaa vasten.

Jos kohotettu ovi lyö virroitinta, vedä virroittimen vapautinvartta alaspain kytkeaksesi irt sisä-ulko-osat. Virroitin voi jäädä irtikytketyksi kunnes virroittimen yhdysvarsi on valmis.

RIPUSTA AVAAJA - 15

Avaaja on kiinnitettä tukevasti autotallin rakenteelliseen tukeen.

Kolme ttypillista asennusta naytetaan. Sinun voi olla erilainen. Riippukannattimet (1) tulee asentaa kulmittain (Kuvio A) tukevuuden aikaansaamiseksi. Ennen avaajan asennusta liitetaan rakenteelliseksi tueksi viimeistelyihin kattoihin (Kuvio B) tukeva metallikannatin (ei seuraa mukana) (4). Betonisisakattoon asennettaessa (Kuvio C), käytä mukana seuraavia betoniruuveja (5).

Mittaa etaisys rakenteellisin tukiin kummaltakin puoelta (tai kattoon).

Leikkaa molemmat riippukannattimen palaset vaadittuhin pituuksiin.
Tasoita kummankin Kannattimen toinen pää ja taivuta tai kierra siten,
että se sopii kiinnityskulmiin. Ålä taivuta Kannattimien reikien

kohdalta. Poraa 4,5mm ohjausreiät rakenteellisiin tukiin (tai kattoon). Kiinnitta Kannattimien litteät paät tukiin puuruuveilla (2).

Nostaavaajaa ja kiinnta Kannattimiin ruuvilla, joustolevllja mutterilla (3).Varmista,että T-kisko on keskell' ovea.POISTA 25mm lauta.Kayt' ovea kasin. Jos ovi iskee kiskoa, kohota ylemman ovenpuoliskon kanninta.

Voitele viroittimen raiteen ylä- ja alapuoli. Rasvatuubi sueraa mukana.

KIINNITÄ KÄSINVAPAUTUSNARU & KAHVA - 16

Pujota narun (1) toinen pää punaisen kahvan yläpäässä olevasta reiästa sisään, siten etta "NOTICE" voidaan lukea oikea puoli ylöspäin kuten kuvassa näytetään (3). Kiinnitä yksinkertaisella solmulla (2). Solmun on oltava ainakin 25mm narun päästä, jottei se luista.

Pujota narun toinen o-pää ulkovirroittimen (4) vapautusvarren lapi. Sädä narun pituus siten, etta kahva on 1,8m lattiasta. Kiinnitä yksinkertaisella solmulla.

Huom! Jos on tarpeen leikata narua, kuumasaaumaa leikattu pää tulitikulla tai sytytimellä estäksesi narun rispautumisen.

YHDISTÄ VIRTA

ASENNUSVAIKEUKSIEN VÄLTTÄMISEKSI EI AUTOTALLIN OVEN AVAAJAA PIDÄ KÄYTTÄ ENNEN KUIN OHJEISSA NIIN NEUVOTAAN.

Yhdistä avaaja verkloon, joka on asianmukaisesti MAATETTU virtajohdossa olevan ohjeen mukaan (ja paikallisten säädösten mukaisesti).

Liitä avaaja vain sellaiseen pistorasiaan, jossa on kaksinapainen kytkin.

ASENNA VALAISTU PAINIKE - [17]

Sijoita painikkeet sellaiseen kohtaanseinassä, josta autotallin ovi voidaan nahda, pois oven lahettyvtila ja lasten ulottuvilta.

Mikäli avaaaja käytetään värärn, voi likkuva autotallin ovi aiheuttaavakavia henkilövahinkoja. Alä annlasten käytta valaistua painiketta tai kauko-ohjainta.

Kiinnä varoitustarra seinälle valaistun painikkeen lahelle muistuttamaan turvallisetä käytötavasta.

Valaistun painikkeen (1) takasassaa on kaksi pinnettä (2). Kuori noin 6mm eristystä johtimesta (4). Eroita johtimia tarpeeksji, jotta voit yhdistä valkosen/punaisen johtimen päatepinteeseen 1 ja valkoinen johdin päatepinteeseen 2.

Kiinnita valaistu painike autotallin sisaseinalle mukana seuraavilla metalliruuveilla (3). Poraa 4mm reiät ja käytä ankkureita (6), jos asennat laastitta tehtyyn kiviseinään. Sopiva paikka on varaoven vieressä poissa lasten ulottuvilta.

Johdata soittojohdin ylos seinäa pitkin ja yli katon autotallin ovenavaajaan. Käytä eristettyjä niittejä (5) johtimen kinnittämseen.Vastaanottimen pinteet (7) sekä antenni sijaitsevat avaajan takapaneelissa. Yhdistä johdin päatepinteisiin seuraavasti:valkoinen/punainen 1:een ja valkoinen 2:een.

Paina oven avaamiseksi ja sulkemiseksi. Paina uudelleen peräytäksesi oven sulkemisvaiheen aikana tai pysäytäksesi oven avaamisvaiheen aikana.

ASENNVALOJA LINSSI-18

Asenna enintaan 40 W lamppu (1) istukkaan kuvan osoittamalla tavalla. Valo sytty ja palaa 4-1/2 minuuttia, kun virta yhdistetaan. 4-1/2 minuutin kuluttua se sammu.

Vaiha palaneet lamput.

Paina linssin (2) sivuja hieman ja ohjaa linssi lapista (3) kasin takapaneeelin aukkoihin (4). Menettele paivastoin linssin asenna irroittamiseksi.

KIINNITÄ OVEN KANNATIN - 19

Jos autotallin ovessa on katos tai se on kaksikiskoinen, tarvitset oven varren lisātarvikepakkauksen. Noudata ovenvarsipakkauksen asennusohjeita. Ovenvarren muutospakkauksen asentamisesa ja kokoonpanossa on noudatettava varovaisuutta. Ålä pane sormial iukuvien osien alle.

Moniosaisen ja yksiosaisen oven asennusmenetelma:

1. Aseta Kannatin (1) ylos oven sisäpuolle kuvan osoittamalla tavalla. Merkitse reiät.

2. A. Puuovet

Poraa kaksi 8mm reikää ja kiinnitä ovenkannatin mutterilla, joustolevllä, ja lukkoruuvilla (2).

B. Ohutlevyovet

Kiinnitta ohutlevyruuveilla (3).

C. Yksiosaiset ovet, valinnainen

Kiinnitta ohtlevyruuveilla (3).

YHDISTÄ OVENVARSI VIRROITTIMEEN - 20

Moniosaisen oven asennus: Huomaa oven varren kokoonpano kuv. B.

Yksiosainen oven asennus: Menetelmä kuv. A.

Yhdistä suora (1) ja käyrä ovenvari saadaksesi (2) varren mahdolisimman pitkäksi Kannatin tairvitaan (3, 4 & 5). Oven ollessa kiinni, yhdistä suora ovenvari ovenkannattimeen liittapilla (6). Varmista liitäkiinnitsrenkaalla (7).

Ennen ovenvarren yhdistämistä virroittimeen, säädä kulkurajoituksa. Rajansaatöruuvit sijaitsevat vasemmalla puolella.

Avoimen oven saatö: Vähennä ylos-rajoitusta. Kierrä ylarajan saatöruivia vastapäivään 5-1/2 kierrosta.

Paina valaistua painiketta. Virroitin kulkee taysin avoimeen asentoon (8).

Sulje ovi kasin ja nosta ovenvari (9) virroittimeen. Varren on kosketettava virroitinta juuri oven liittinen reiän (10) kohdalla kuten yhtenäissessa vivapiirustukssessa. Vähenna alas-raaja, mikali tarpeen. Yksi täysi kierros vastaa 5cm oven kulkumatkaa.

Suljetun oven saatö: Vähenna alas-rajaa. Kierra alas-rajan saatoruuvia myotapäivän 5 tayttä kierrosta.

Paina valaistua painiketta. Virroitin kulkee täysin suljettuu ansentoon (11). Sulje ovi käsin ja nosta ovenvari si (12) virroittimeen. Varren on kosketettava virroitinta juuri oven liittimen reiän (13) kohdalla kuten pisteviivapirustukssessa. Vähennä alas-raja, mikäli tarpeen. Yksi täysi kierros vastaa 5cm oven kulkumatkaa.

Yhdistä ovenvari si virroittimeen: Oven ollessa suljetun, yhdistä käyrå vari si virroittimeen jäljellä olevalla liitintapilla. Varmista kiinnitsrenkaalla. Huom! Nosta ovea hieman saadaksesi yhteyden, jos tarpeellista.

Käytä aaavaajaa tāydellisen kulkumatkan verran. Jos ovessa on pieni "taaksepāin" viesto tāysin avoimessa asennossa, vähenna ylös-rajoja kunnes ovi on yhdensuuntainen lattian kanssa.

OHJELMOI AVAAJA & KAUKO-OHJAIN - 21

Käytäavaajaa vain, kun næt koko oven ja kun se on vapaa esteistä jaavaaja on saadetty oikein. Kenenkään ei pidä tulla autotallin tai lahteä autotallista oven ollessa liikkeessä. Åla annalasten leikkä painikkeilla tai kauko-ohjaimella. Åla annalasten leikkä oven lahettyvillä.

Autotallin ovenavaaja ja kauko-ohjain ovat asetetut tehtaalla samanlaisin koodiasetuksin. Hankittaessa useampia kauko-ohjaimia tulee avaaja ohjelmoida vastaanottamaan uusi kauko-ohjainkoodi.

Aseta vastaanotin yhdenmukaiseksi kauko-ohjaimen koodin kanssa

1. Paina ja pidātā kauko-ohjaimen painiketta (1).
2. Paina ja päästä vapaaksi "Smart"-painike (2) avaajan takapaneelissa. Avaajan valo vilkkuu kerran.
3. Kauko-ohjaimen painiketta ei pidetä alhaalla kunnes.
   Avaaja toimii nyt peinettaessa kauko-ohjaimen paininta.

Jos päästat kaukosaatimen painikkeen vapaaksi ennen kuin avaajan valo vilkkuu, avaaja ei hyväksy koodia.

Kaikkien kauko-ohjainkoodien poispyyhkiminen

• Paina ja pidātā avaajan paneelin "Smart" - painiketta kunnes merkkivalo sammuu (noin 6 sekuntia). Kaikki avaajan tähänastiset koodit poistetaan.
• Voit ohjelmoida uudelleen toistamalla vaiheet 1 - 3 jokaisen käytössä olevan kauko-ohjaimen kohdalla.

SÄATÖOSA 22-24

RAJASÄATÖ - 22

Käytä avaaaja täydellinen kulkuliike. Rajasaatöja ei tarvita, jos ovi avautuu ja sulkeutuu täysin ja jos se ei peräydy ilman syytä täysin suljetusta asennosta.

Alla esitetään tilanteita, jotka vaativat rajasaätöä. Käytä avaaaja kokonaisen kulkumatkan verran jokaisen sädön jäldeen.

Huom! Avaajan toistuva käytö sātomenetelmien aikana voi aiheuttaa moottorin ylikuumenemisen ja sammumisen. Anna avaajan jäähtyä 15 minuuttia viiden minuutin jatkuvan käytön jälleen.

Lue seuraava huolellisesti ennen voimansädön jatkamista. Käytä ruuvitaltaa rajasaätjen suorittamiseen.

Ellei ovi avaudu tãysin, mutta avautuu vahintään 1,5m: Lisää ylös-matkaa. Kierrä ylös-saatöruuvia (1) myötäpäävän. Yksi kierros vastaa 5cm kulkumatkaa.

Ellei ovi avaudu vähintään 1,5m: Sääda "up" (avaa) voima.
Ks. Voiman saatö.

Jos ovi ei sulkeudu tãysin: Jos oven vari on maksimipituinen, lisä alas-likettä. Kierra rajasaätöruuvia (2) vastapäivään. Yksi kierros vastaa 5cm matkaa. Jos ovi ei vieläkan sulkeudu kunnolla, on ylemmän oven puoliskon Kannatin asetetu liian korkealle.

Jos aavaja peräytyy tāysin suljetusta asennosta: Vähenna alas-matkaa. Kierrä rajasaätöruuvia (2) myotäpaivän. Yksi kierros vastaa 5cm matkaa.

Jos ovi alkaa perätyä sulkeutuessaan, vaikka kulkuvaieessa ei ole mitään esteita: Kokeile, ettei ovi tartu kiinni. Vedä käsinvapautuskahvasta. Avaa ja sulje ovi käsin. Jos ovi tarttuu kiinni, soita ovimekaanikolle. Jos ovi ei tartu kiinni tai jos se ei ole tasapainossa, säädä alas (sulkemis)-voimaa.

VOIMASÄÄTO- 23

Oven vapaan reunan kohdalta mitattuna voima saa olla enintaan 150N (15 kg). Jos sulkuvoima on sadetty suuremmaksi kuin 150N , on asennettava Protector-jarestelma.

Älä käytä voimasaatöjä kompensoimaan kiinnitarttuvaa autotallin ovea. Liallinen voima vaikuttaa suojajärestelmän toimintaan tai vahingoittaa autotallin ovea.

Voimansaatimet (1 & 2) sijaitsevat avaajan takapaneelissa.

Jos voimansäädöt ovat asetetut lian herkälle, oven kulku voi keskeytyä mista takansa syystä alas-suunnassa ja pysähtyä ylos-suunnassa. Koska säälosuhteet voivat vaikuttaa oven likkeeseen, voidaan mahdollisesti tarvita säätöä silloin tällöin.

Korkein voimansaatövalue on 260^ , noin 3/4 taydesta kierroksesta. Ålapakota saatimiä tämän ohi. Kierra voimansaatimiä ruuvitaltalla.

Alas-testi (sulkeutumis) voima: Tartu ovenkahvaan tai ovenpohjaan, kun ovi on noin puolivalissä alasmatkaa

(sulkeutuminen). Oven tulee perätyä. (Peruutus puolessa välin alasmatkaa ei takaa peruutusta tuuman (50 mm) esteessä.) Jos ovea on vaikea pidellä tai jos se ei perädy, vähennä asas (sulkeutumis)-asetusa käantämllä sādintä (2) vastapäivään. Suorita pieniä sātöjä kunnes ovi peruuntuu normalaisti. Jokaisen sādön jälkeen cokeile avaajaa koko kulkumatkan.

Elei ovi avaudu vähintään 1,5m: Lisää ylos (avaa)-voimaa
käantämällä saädintä (1) myotävääränn. Sääda ylos (avaa) uudeleen
jos tarpeelista. Suorita pieniä saatöjä kunnes ovi avautuu täysin.
Jokaisen saadön jälkeen, cokeile aaajaa koko kulkumatkan.

Jos ovi perätyyy alas (down force)-asetuksen aikana: Lisä alas (sulkeutusmis)-voimaa käntämllä säadintä (2) myötäivään. Suorita pieniä saatöjä kunnes ovi lopettaa tāysin sulkemistoiminnon. Jokaisen saadön jälkeen, kokeile avaajaa koko kulkumatkan.

Älä lisäenemmän voimaa kuin ovenavaamiseen tarvittavan minimimärän.

KOKEILE PERÄYTYSJÄRJESTELMAA - 24

Peräytysjärestelmätesti on tärkeä. Autotallin oven on peräydtyvä kohdatessaan 50mm steen, joka on pantu lattiale. Ellei avaa ole sädetty oikein, voi sulkeutuva ovi aiheuttaa vakavan henkilövamman. Toista testi kerran kuukaudessa ja säädä tarpeen mukaan.

Menetelmä: Aseta 50mm este (1) litteästi lattiale autonoven alle. Käytä ovea alas-suuntaan. Oven on peräydyttävä kohdatessaan esteem. Jos ovi pysahtyy kohdatessaan esteem, se ei kulje tarpeeksii kauas alas-suuntaan. Lisää alas-rajaa kiertämällä alasrajasätöruuvia vastapäivän 1/4 kierrosta. Toista testi.

Jos ovi peräytyk kohdatessaan 50mm esteem, poista este ja käytä avaajaa koko kulkumatkakierroksen. Oven ei pidä peräytyä suljetussa asennossa. Jos se sen tekee, säädä rajoja ja voimaa ja toista suojaperäytystesti.

ASENNA PROTECTOR - 25 (Ks. Lisavarusteet)

Oven vapaan reunan kohdalta mitattuna voima saa olla enintaan 150N (15 kg). Jos sulkuvoima on säädetty suuremmaksi kuin 150N , on asennettava Protector-järestelma.

Kun avaaja on asennettu ja säädetty, voidaan asentaa
Protector System™ lisävarusteena. Tämän lisävarusteen mukana toimitetaan käyttoohjeet.

Protector System™ on erinomainen lisäsuja, ettei pieni lapsi joudu autotallin oven alle kiinni.

Se käyttaa nakymätontä sädettä, joka kohdatessaan esteem, aiheuttaa sulkeutuvan oven avautumisen ja estaa avoimen oven sulkeutumisen ja järjestelmää suositellaan erityisesti perheille, joilla on pieniä lapsia.

AVAAJAN KÄYTTÖ

Mikä tahansa seuraavista laitteista aktivoi avaajan:

• Valaistu painike. Pidä painiketta alhaalla kunnes ovi alkaa likkua.
  Ulkopuolella oleva avainkytkin tai avaimeton järestelmä

(mikälolet asentanut jomman kumman näista lisävarusteista).

• Kauko-ohjattu lahetin. Pidä painiketta alhaalla kunnes ovi alkaa liikkua.

Oyenayaaminen kasin:

Oven on oltava täysin suljetti, jos mahdollista. Heikot tai rikkinaiset jouset voivat aiheuttaa, etta davon autotallin ovi putoaanopeasti. Seurauskena voi olla omaisius- tai yakava henkilövahinko.

Ovea voi käyttaa kaskäyttoisesti vetamälla punaisesta kaskäyttkahvasta alan ja takaisin (avaajaa kohden). Ovi voidaan yhdistaa uudelleen vetamälla kahva suoraan alan.

Älä käytä kaskäytökahvaa ovenavaamiseen tai sulkemiseen.

Avaajan ollessa aktivoitu kauko-ohjaimen tai seinällä olevan painikkeen avulla:

1. Jos auki, ovi sulkeutuu. Jos suljetti, ovi avautuu.
2. Jos sulkeutumassa, ovi palautuu takaisin.
3. Jos avautumassa, ovi pysahtyy (jattäen tilan, josta kotieläimet voivat kulkea lapi ja raitis ilma paasee sisään).
4. Jos ovi on pysahtynyt osoittain avoimeen asentoon, se sulkeutuu.
5. Jos ovi kohtaa sulkeutuessaan esteem, ovi peräytyy.
6. Jos ovi kohtaa avautessaan esteem, ovi pysahtyy.
7. Lisāvarusteena saatava Protector System™ hyödyntäa nākymätontä valokeilaa, joka aiheuttaa sulkeutuvan oven avautumisen, jos säde katkeaa esteem johdosta; tämä estäa oven sulkeutumisen. Sitä SUOSITELLAAN ERITYISESTI kodinomistajille, joilla on pieniä lapsia.

Annaavaajanjähtyävalillä15 minuuttia,jositänkaytety jatkuvasti 5 minuuttia.

Avaajan valo sytty: 1. Kunavaaja liitetaan pistorasiaan.
2. Sahkohairion sattuessa. 3. Kunavaaja aktivoidaan.
Valo sammuu automaattisesti 4-1/2 minuutin kuluttua. Lampun kok on 40 wattia enintaan.

AVAAJAN HOITO

Jos avaaja on oikein asennettu, se toimii hyvin mahdollisimman pienellä huollolla. Avaaja ei tarvitse lisävoitelua.

Raja- ja voimasaadot: Nama saadot on tarkistettava ja asetettava oikein avaaajaa asennettaessa. Tarvitaan vain ruuvitalta. Saaolosuheet voivat aiheuttaa joitakin pienia muutoksia oven toiminassa, joten voidaan tarvita uudelleen saatöa, varsinkin ensimmäisen toimintavuoden aikana.

Sivut 4 & 5 on raja- ja voimasäddot. Seuraa ohjeita huolellisesti ja toista suojaperäytystesti jokaisen saadön jälkeen.

Kauko-ohjainen lahetin: Kannettava kauko-ohjain voidaan kiinnittaa auton häikaisysuojaan mukana seuraavalla pidikkeellä. Lisavarusteena voi hankia useampia kauko-ohjaimia jokaisen autotallia käytävään autoon. Ks. Lisavarusteet. Vastaanotin on ohjelmoitava, kun uusi kauko-ohjain otetaan käyttoön.

Kauko-ohjainen paristo: Lithium-paristojen pitäisi kestä vähintään 5 vuotta. Kun valo alkaa himmetä tai se ei syty, on paristo vaihettava. Jos lähetysalue pienenee, tarkista pariston koevalo.

Pariston vaiho: Paristot vaihdetaan käytämälä häikäisyuojan pidikettä tai ruuvitaltan teräa kotelon avaamiseen. Pane paristot sisääan positivinen puoli ylospän. Pane kansi takaisin paikoilleen napsauttamalla se kiinn molemmilta puolilta. Älä heita pois vanhaa paristoa talousjätteiden kera. Vie paristot asianmukaiseen keruukeskukseen.

ONKO ONGELMIA?

1. Avaaja ei toimi seinäpainikkeesta eikä kauko-ohjaimesta:

• Tuleko avaajaan virtaa? Pane lamppu pistorasiaan. Jollei se syty, tarkasta varokerasia tai virrankatkaisin. (Jotkut pistorasiat toimivat seinakytkimen avulla.)
• Oletko kytkenyt irti kaikki ovilukot? Tarkasta asennusohjeiden varoitukset sivulla 1.
• Onko oven alla jäätä tai lunta? Ovi voi olla jäätynyt kiinni maahan. Poista mahdolliset esteet.
• Autotallin ovenavaajan jousi voi olla vioittunut. Vaihda se.
• Toistuva käytö on voinut laukaista moottorin ylikuormitussuojan. Odota 15 minuuttia. Yritä uudelleen.

2. Avaaja toimii kauko-ohjaimella, mutta ei seinällä olevasta painikkeella:

• Onko seinäpainike valaistu? Elle se ole, poista soittojohdin avaajan pääteestä. Lyhytsulje pääteet 1 & 2 koskettamalla molempia pääteitä samanaikaisesti metallinpalasella (ruuvitaltalla tai kolikolla). Jos avaaja toimii, tarkista, ettei valaistun painikkeen johdinten liitännöissä ole vikaa tai ettei lyhytsulkua ole niittien alla.
• Ovatko johdinliitannat oikein? Ks. sivu 3.

3. Ovi toimii seinäpainikkeesta, mutta ei kauko-ohjaimella:

• Tarkista pariston koevalo. Vaihda paristo, mikäli tarpeen.
• Jos käytössä on useampia kauko-ohjaimia mutta vain yksi niistä toimii, ks. vastaanottajan ohjelmointiohjeet sivulla 4. Kaikissa kaukohjaimissa on oltava sama koodi.
• Vilkkuuko seinäpainike? Avaajan vastaanottomen on opittava kaukohjaimen koodi uudelleen. Noudata sivula 4 olevia ohjeita.

4. Kauko-ohjaimella on lyhyt alue:

• Onko akku asennettu? Tarkista pariston koevalo. Jos valo on hamärä, vaihda paristo.
  Vaihda kauko-ohjaimen paikkaa autossa.
• Metallinen autotallin ovi, folio-vuorattu eristys tai metallipäällystys vahentä lahetysaluetta.

5. Ovi peräantyy ilman mitään ilmeistä syytä ja avaajan valo ei vilku:

• Estäkö jokin esine ovea? Vedä käsivapautuskahvasta. Käytä ovea kasin. Jos se ei ole tasapainossa tai jos se on juuttunit kiinni, soita autotallin ovimekaanikolle.
• Puhdista mahdollinen jää tai lumi autotallin lattialta, jossa autotallin ovi sulkeutuu.
  Lue uudelleen voimansaatöa koskeva osa.
• Jos ovi perätyty TÄYSIN SULJETTUUN asentoon, vähennä kulkurajasäätöja.

Toista sujaperäytystesti, kun säätö on suoritettu.

Sädö voiman ja rajojen suhteen silloin tällöin ovat normalia. Etenkin sääolosuhteet voivat vaikuttaa oven liikkumiseen.

6. Ovi peräantyy ilman mitään ilmeista syytä jaavaajan valo vilkkuu 5 sekuntia peräytymisen jäldeen:

Tarkista Protector System™ (jos olet asentanut tämän lisävarusteen). Jos valo vilkkuu, korjaa säätö.

7. Avaajan melu on hairitseva kodille:

Jos käntyiäni on hairitsevää, koska avaaja on liian lahellä asumatiloja, voidaan asentaa tärinäneristyslaite 41A3263. Tämä laite suunnitelttiin poistamaan "kaikupohja" ja se on helposti asennettavissa.

8. Autotallin ovi avautuu ja sulkeutuu itsekseen:

• Onko jollakin naapurilla sama taajuskoodi kuin sinulla? Vaihda koodisi.
• Varmista, etta kauko-ohjaimen painike ei ole juuttunut kiinni.

9. Ovi pysahtyy, mutta ei sulkeudu kunnolla:

Lue uudelleen matkarajoitussaadot.

Toista suojaperäytystesti jos ovenvarren pituutta on säädetty tai sulkeutumisvoimaa tai alarajaa.

10. Ovi avautuu, mutta ei sulkeudu:

• Tarkista Protector System™ (jos olet asentanut tämän lisävarusteen). Jos valo vilkkuu, korjaa säätö.
• Jos avaajan valo ei vilku, ja kysmyksessä on uusi asennus, tarkasta alaspainvoima.

Toista suojaperäytystesti, kun saatö on suoritettu.

11. Avaajan valo ei syty:

Vaihda lamppu (enintaën 40 wattia). Vaihda palaneet lamput.

12. Avaajan merkkivalo ei sammu:

Katossa tai seinässä olevan pistorasian maadoitus voi olla vialinen. Laiteen on oltava maadoitettu.

13. Avaaja liikkuu vaivalloisesti tai tarvitaan maksimivoima sen liikkumiseen:

Ovi ei ehkä ole tasapainossa tai jouset ovat rikkinäset. Sulje ovi ja käytä käsivapautusnara uja nahvaa virroittimen irtikytkemiseksi. Avaa ja sulje ovi kasin. Oikein tasapainotettu ovi pysyy paikoillaan missa tahansa paikassa matkallaan vain jousiensa varassa. Elle se pysy, ota yhteys autotallin ovien korjaukeen erikoistuneseen mekaanikkoon. Älä lisää voimaa, jotta avaaja toimisi.

14. Avaajan moottori surisee lyhyen ajan, sitten se ei toimi:

• Autotallin oven jouset ovat rikkainset. KS. YLLA.
• Jos vika ilmenee, kunavaajaa kaytetaanensi kertaa, ovi on lukittu. Avaa ovilukko. Jos ketju oli poistetu ja asennettu uudelleen, moottori voi olla poissa valeeesta. Poista ketju; syklita moottori alas-asentoon. Tarkkaile kayttopyoraa. Kun se kaantyy myotapäivän ja pysahtyy alas-asentoon, asenna ketju uudelleen.

Toista suojaperäytystesti, kun saatö on suoritettu.

15. Avaaja ei kytkeydy paallee sahkohairion vuoksi:

• Vedä käsivapautusnarusta ja kahvasta alas ja takaisin kytkeäksesi irti virroittimen. Ovi voidaan avata ja sulkea kasin. Kun virta on kytketty, vedä käsinvapautusvipu suoraan alas. Kunavaajaa käytetään seuraavan kerran, kiskot kytkeytvät asianmukaiseesti.
• Ulkopuolinen pikavapautin-lisävaruste 1702EML kytkee sähköhärion sattuessa virroittimen iri autotallin ukkopuolelta.

16. Ketju riippuu lian loysalla:

On tavallista, etta ketju riippuujonkin verran, kun ovi on suljettu. Käytä käsivapautusnaruja ja kahvaa virroittimen irtikytkentaen. Jos ketju palautuu normaaliin korkeuteen, kun virroitin on kytketty irti, ja ovi peräyty 50mm esteen vuoksi, ei tarvita mitään sàtoä.

AVAAJAN HUOLTO

Kuukausittainen huolto:

• Toista suojaperäytystesti. Tee tarpeelliset saadöt.
• Käytä ovea käsin. Ellei se ole tasapainossa tai jos se on juuttunut kiinni, soita ammattitaitoiselle autotallinovimekaanikolle.
• Varmista, etta ovi avautuu ja sulkeutuu täysin. Säädä rajat ja/tai voima, jos tarpeen.

Kaksi kertaa vuodessa:

• Tarkasta ketjun kireys. Kytke virroitin ensin irti. Sääda, jos tarpeen.

Vuosittainen houlto:

Öljyö oven rullat, laakerit ja saranat. Ovi ei tarvitse lisavoitelua.

Aä rasvaa ovenraiteita.

LISÄVARUSTEET - [26]

(1) Malli 4330EML. Yksitoiminen kauko-ohjain
(2) Malli 4333EML. 3-toiminen kauko-ohjain
(3) Malli 4335EML. .3-toiminen minikauko-ohjain
(4) Malli 845EML Monitoiminen ovenssaetopaneeli
(5) Malli 75EML.......Valaistu ovensaatopainike
(6) Malli 747EML. .Avaimeton sisaanpaasjärestelmä
(7) Malli 760EML. Ulkopuolin avainlukko
(8) Malli 1702EML. Ulkopuolinen pikalaukaisin
(9) Malli 770EML.....Protector SystemTM
(10) Malli 1703EML. Chamberlain-ovenvarren - The Chamberlain Arm™
(11) Malli 1EML. .Ovenkahvan pikavapautin
(12) Malli 34EML. 2-komento avainkytkin - upotetu

Malli 41EML. 2-komento avainkytkin pinta-asennus

LISAVARUSTEIDEN LIITÄNTÄOHJEET

Avaimeton

sisäntulojärestelma:

Avaajan paatepinteisiin: Punainen

1 ja valkoinen 2

Valaistupainike:

Avaajan paatapeinteisiin: Punainen

1 ja Valkoinen 2

Ulkopuolella oleva avainkytkin:

Avaajan patapteisiiin:

Punainen 1 ja valkoinen 2

Protector SystemTM:

Avaajan päteinteisiin:

Valkoinen 2 ja musta 3

Seinäsätötaulu:

Avaajan paatepinteisiin:

Punainen 1 ja valkoinen 2

VARAOSAT 27-28

TEKNISET TIEDOT

Maks. vetovoima.. 800N

Wattia 550

Moottori

Tyyppi. Pysyväinen halkaisto kondensaattori

Nopeus 1500 rpm

Voltia. ainoastaan 230-240 voltia AHz

Käytömekanismi

Vaihteet 16.1 kierukkavaihde

Käytö ...Ketju/kaapeli yhtenaisellä

virroittimella teraks isella T-kiskolla.

Matkan pituus .Saedettavissa 2,29m:iin

Kulkunopeus. 178/sek.

Lamppu.Palaa oven avautessa,

sammuu 4-1/2 minuuttia

pysahtymisen jälkeen.

Oven nivelsysteme mi .Saaedttavovenvarsi.Vednarusta

virroittimen vapauttamiseksi.

Turvallisuus

Henkilokohtainen. .Painike ja automaattinen peraytys

alas- suuntaan. Painike ja

automaattinen pysäytys

ylos-suntaan

Elektroninen....Riippumattomat ylos- ja alas

voimansaatoruuvit

Sahko . Moottorin ylikuormitussuojus ja

alhaisjannite-painikejohdotus.

Rajalaite. Piiri toimii rajamutterilla.

Rajasatoo .Ruvvitaltasaatovupaneelissa.

Alkupiiri. Alhaisjannite-painikepiiri.

Mitat

ituus (koko) 3,11m

Tarvittava sisakorkeus. .5cm

Riippuva paino. 14,5 kg

Vastaanottimen muistirekisterit

Tietokonekoodi 12

Koodikytkin 1

Nappaimisto. 1

Yhdenmukaisuusvakuutus

Automaattinen autotallin ovenavaaja... Mallit G4000ML

on yhdenmukainen

normien EN 300 220-3, EN55014, EN61000-3,

ETS 300 683, ja EN60335-1

sovellettavien osien kanssa

EU direktiivien 1999/5/EC, 73/23/EEC, 89/336/EEC

ehtoen ja kaikkien muutosten mukaisesti

Inkorporaatovakuutus

Mikäli automaattinen autotallin oven avaaja Mallit G4000ML, asennetaan ja yllapidetän kaikkien valmastajan oheimjan mukaisesti autotallin oven yhtyeddass, mikä on myos asennettu ja yllapidetyk kaikkien valmistajan oheimjan mukaisesti, se tayttä (ne tayttavat) EU direktiivien 89-392-EEC ehedot ja kaikki nihin tehdyt muutokset je allekirjoittanut vakuuttaa taten, etta yllä mainittu laitteisto ja mikä tahansa ohjekirjassa luetelitus lisaite ovat yhdenmukaisia yllä mainittujen direktiivien ja normien kansa.

THE CHAMBERLAIN GROUP, INC.

Elmhurst, IL 60126

USA

May, 2003

Baibara P.KekkhoH

Barbara P. Kelkhoff
