KÄYTTÖOHJE ML510EV CHAMBERLAIN

Megfelelőségi nyilatkozat A fenti automatikus garázsajtónyitó megfelel az EN 55014-1 (2006), EN 55014-2 (2008), EN 61000-4-2 (2009), EN 61000-4-3 (2008), EN 61000-4-4 (2004), EN 61000-4-5 (2007), EN 61000-4-6 (2009), EN 61000-4-11 (2004), EN 62233 (2008), EN 300220-1 (V2.3.1), EN 300220-2 (V2.1.2), EN 60335-1 (2010), EN 60335-2-95 (2004) normák alkalmazandó fejezeteinek a 2004/108/EG, 2006/95/EG, 2006/42/EG és 1999/5/EG sz. európai irányelvek rendelkezései és minden kiegészítése értelmében. Modell: ...........................................................ML510EV S./N.: ...................................xxxxx000001 - xxxxx99999 Gyártó: Chamberlain GmbH Alfred-Nobel-Str. 4 D-66793 Saarwellingen A meghajtóra és a megfelelő tartozékokra vonatkozó összes műszaki adatot a Chamberlain GmbH megőrzi, és a hivatalok megkeresésére szükség esetén rendelkezésre bocsátja. Barbara P. Kelkhoff Manager, Regulatory Affairs Chamberlain GmbH Alfred-Nobel-Str. 4 D-66793 Saarwellingen January 2013 hu 09/091 Yleiset turvaohjeet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2 2 Määräystenmukainen käyttö . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3 3 Toimituksen sisältö . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3 4 Tuotekatsaus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3 5 Ennen kuin aloitat: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3 5.1 Edellytykset . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3 5.2 Valmistelut . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3 5.3 Tarvittavat työkalut . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3 6 Ovikoneiston asennus 6.1 Kiskon kokoaminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3 6.2 Ketjujen kiristämien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3 6.3 Kiskon asentaminen käyttölaitteeseen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3 7 Ovikoneiston asennus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4 7.1 Autotallinoven keskikohdan määrittäminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4 7.2 Ovenkamanakiinnikkeen asennus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4 7.3 Käyttölaitteen kiinnittäminen kamanaan . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4 7.4 Ovikoneiston ripustaminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4 7.5 Ovenkiinnikkeen asennus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4 7.6 Oven työntövarren kiinnittäminen rullakelkkaan . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4 8 Sähköliitos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5 8.1 Saatavana oleva lisävaruste . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5 8.2 Käyttölaitteen kytkeminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5 9 Oven säätäminen ja testaus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5 9.1 Pääteasennon ja vetovoiman säätäminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5 9.2 Automaattisen turvapaluun testaus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5 9.3 Lisäkäsilähettimien ohjelmointi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5 10 Ovikoneiston ohjaus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6 11 Puhdistus ja huolto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6 11.1 Puhdistus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6 11.2 Huolto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6 11.3 Käsilähettimen paristojen vaihtaminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7 12 Käyttölaitteen lampun vaihtaminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7 13 Käytöstäpoistaminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7 14 Usein esitettyjä kysymyksiä . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-8 15 Tekniset tiedot . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9 16 Varaosat / Takuu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9 17 Lisävarusteet (saatavissa olevat) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9 18 Konformiteettiselvitys . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9 fi 01/09Yleiset turvaohjeet Ennen kuin aloitat asennuksen: Lue käyttöohjeet ja ennen kaikkea seuraavat turvaohjeet. Säilytä ohjeet uudelleen lukemista varten ja luovuta ne tarvittaessa edelleen uudelle omistajalle. Seuraavat symbolit ovat sellaisten huomautusten edessä, jotka auttavat välttymään henkilö- tai esinevahingoilta. Lue nämä ohjeet huolellisesti. Tärkeitä turvaohjeita Ovikoneisto on luonnollisesti suunniteltu ja tarkastettu turvallista käyttöä silmällä pitäen. Turvallisuus voidaan taata kuitenkin vain, kun asennettaes- sa ja käytettäessä noudatetaan tarkasti jäljessä olevia turvallisuusohjeita. Nämä ohjeet on säilytettävä ehdottomasti tallessa. - Oven on oltava tasapainotettu. Liikkumattomat tai jumittuneet ovet on korjattava. Näissä tapauksissa autotallinovet, oven jouset, kaapelit, välilevyt, pidikkeet ja kiskot ovat äärimmäisen jännityksen alaisia, mikä saattaa johtaa vakaviin loukkaantumistapauksiin. Älä yritä irrottaa, liikuttaa tai suoristaa ovea, vaan käänny huoltopalvelun tai vastaavan ammattihenkilön puoleen. - Ovikoneistoa asennettaessa tai huollettaessa ei saa käyttää koruja, kelloja tai väljää vaatetusta. - Kiinnitakertumisesta aiheutuvien vakavien loukkaantumistapauksien välttämiseksi, on kaikki oveen liitetyt vaijerit ja ketjut irrotettava ennen ovikoneiston asentamista. - Asennettaessa ja sähköliitäntää tehtäessä on noudatettava paikallisia rakennus- ja sähkömääräyksiä. Tämä laite on suojausluokan 2 mukainen eikä tarvitse maadoitusta. - Vaurioiden välttämiseksi erittäin kevyissä ovissa (esim. lasikuitu-, alumiini- tai teräsovissa) on asennettava asianmukaiset vahvistukset. Käänny tässä tapauksessa oven valmistajan puoleen. - Oven automaattinen turvapalautus on testattava. Maassa olevan 50 mm korkuisen esteen kohdatessaan ON autotallinoven PALATTAVA TAKAISIN. Ovikoneiston epäasiallinen säätö saattaa johtaa sulkeutuvasta ovesta aiheutuviin vakaviin ruumiinvammoihin. Testi on toistettava ker- ran kuukaudessa ja tarvittaessa tehtävä välttämättömät muutokset. - Tätä laitteistoa ei saa asentaa kosteisiin eikä märkiin tiloihin. - Käytössä ovi ei saa missään tapauksessa olla esteenä julkisilla läpikulkuväylillä. - Kaikkien käyttäjien muistuttamiseksi turvallisesta käytöstä, on valaistun seinäpainikkeen viereen asetettava varoituskyltti lasten turvallisuuden suojaamiseksi. Puristuksiinjoutumisesta huomauttavat varoituskilvet on sijoitettava selvästi näkyville. - Lapsia on pidettävä silmällä, jotta ollaan varmoja, että he eivät leiki laitteen kanssa. - Tätä laitetta ei ole tarkoitettu sellaisten henkilöiden (lapset mukaan luettuna) käytettäväksi, jotka ovat rajoittuneita fyysisiltä, sensorisilta tai henkisiltä kyvyiltään tai joilla ei ole kokemusta ja/tai käsitystä laitteesta, paitsi jos heidän turvallisuudestaan vastuussa oleva henkilö valvoo heitä tai he ovat saaneet tältä henkilöltä ohjeet laitteen käytöstä. - Oven vaurioitumisen välttämiseksi on kaikki lukitsimet / lukot tehtävä toimettomiksi. - Tarvittaessa asennettavat ohjauslaitteet ON ASENNETTAVA siten, että ne näkyvät ovelta ja siten, että lapset eivät pääse ulottumaan niihin. Lapsien ei saa antaa leikkiä painikkeilla eikä radio-ohjaimilla. Ovikoneiston väärinkäyttö saattaa johtaa vakaviin vammoihin. - Ovikoneistoa saa käyttää VAIN, kun käyttäjä näkee koko ovialueen ja kun ovialueella ei ole esteitä ja ovikoneisto on säädetty asianmukaisesti. Kukaan ei saa kulkea oven läpi niin kauan kun ovi on liikkeessä. Lapsien ei saa antaa leikkiä oven läheisyydessä. - Manuaalista avausta saa käyttää vain rullakelkan irrottamiseksi käyttölaitteesta ja - mikäli mahdollista - VAIN oven ollessa suljettuna. - Punaista kahvaa ei saa käyttää oven auki- eikä kiinnivetämiseen. - Ennen korjausten tekemistä tai suojuksien poistamista, on ovikoneisto erotettava virtalähteestä. - Tässä tuotteessa on muuntaja, jossa on erikoiskaapeli. Muuntajan rikkoutuessa, on sen vaihtaminen annettava vastaavan pätevän ammatti- taitoisen henkilökunnan tehtäväksi, joka vaihtaa sen alkuperäismuuntajaan. - Hätäavausta käytettäessä saattaa ovi liikkua itsestään, jos jouset ovat heikot tai murtuneet tai jos ovi ei ole tasapainossa. - Hätäavauksen irrotuskahva on sijoitettava vähintään 1,8 m:n korkeudelle. VARO Henkilö- tai esinevahingot VARO Sähkövirrasta tai jännitteestä aiheutuva vaara

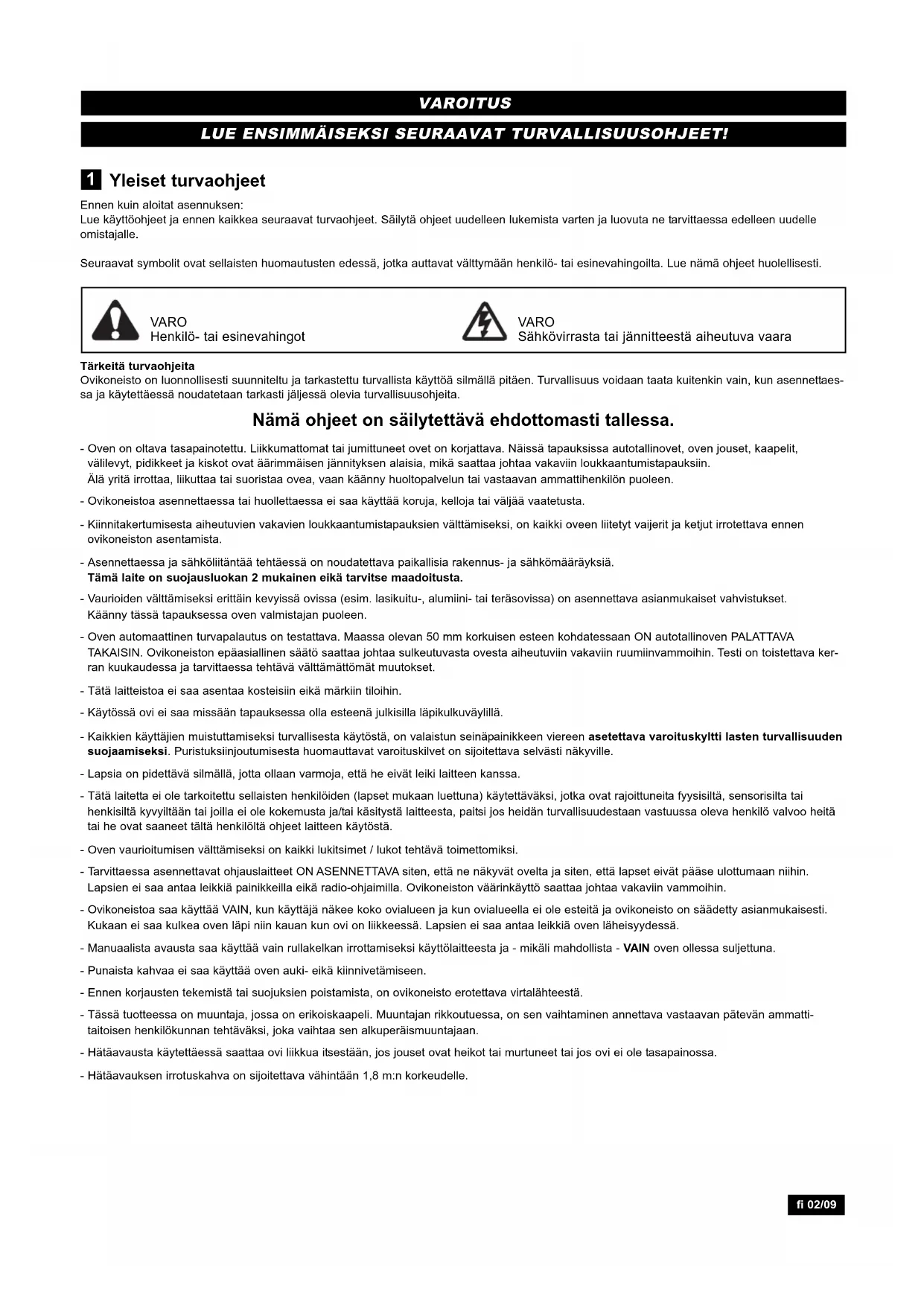

LUE ENSIMMÄISEKSI SEURAAVAT TURVALLISUUSOHJEET! VAROITUS fi 02/09Määräystenmukainen käyttö Laite on tarkoitettu autotallien kippi- ja lamellinosto-ovien avaamisen yksityiskäytössä. Laitetta ei ole tarkoitettu kaupalliseen käyttöön, vaan ainoastaan yksityisissä autotallinovissa, jotka on määrätty, tarkoitettu ja soveltuvat yksityistalouksiin. Kaikenlainen käyttökoneiston määräys- tenvastainen käyttö tuo mukanaan huomattavia onnettomuudenvaaro- ja. Valmistaja ei ota minkäänlaista vastuuta, jos laitetta on käytetty määräystenvastaisesti. Toimituksen sisältö Tarkasta ennen asennusta, että toimitetut osat ovat täydelliset. Huomautus: Numerointi koskee vain vastaavaa lukua. Tuotekatsaus Tästä kuvasta näet laitteiston eri asennusvaiheissa aina valmiiksi asen- netun laitteiston kokonaiskuvan. Ennen kuin aloitat

Jos autotallissasi ei ole sivuovea, on asennettava ulkoinen hätäavaus. Tämä mahdollistaa autotallinoven avaamisen käsin sähkökatkoksen aikana. Edellytykset Autotallinovenavaaja soveltuu asennettavaksi vain yksiosaisille auto- tallinoville, joilla on vaakasuora liukukisko (kippiovi) (kuva A) ja lamelli- nosto-oville, joilla on kaareva liukukisko (kuva B). Huomautus: Laitteistoa ei voida käyttää yksiosaisiin autotallinoviin, joilla on vaaka- ja pystysuorat liukukiskot eikä myöskään oviin, joissa on kaksi ovenpuoliskoa tai kippioviin. Valmistelut Tarkista ensiksi, onko ovesi tasapainotettu. Avaa ovi puolen väliin ja päästä irti. Ovi ei saa nyt juurikaan liikahtaa itsetoimisesti, vaan jousivoiman on pidäteltävä sitä ja sen on jäätävä tähän asentoon. Liikevoima: korkein- taan 15kg.

1. Autotallinoven kisko ON KIINNITETTÄVÄ kantavaan seinään ja/tai

kattoon varmasti ja tukevasti.

2. Jos autotallisi katto on vuorattu tai laudoitettu tms., tarvitaan mahdol-

lisesti lisäpidikkeitä ja kiinnityskiskoja (eivät kuulu toimituksen sisältöön).

3. Jos autotallissasi ei ole erillistä sivuovea, on asennettava ulkoinen

hätäavaus. Tarvittavat työkalut Ovikoneiston asennus Tärkeitä ohjeita varmaa asennusta varten. Noudata kaikkia asennusohjeita. Väärä asennustapa saattaa aiheuttaa vakavia loukkaa tumisia. Kiskon kokoaminen Kisko on pääosin esiasennettu ja se koostuu 3 osasta. Etuosassa (A) on rullakelkka, työntövarsi, lukituksenirrotuskahva, ohjausrulla sekä kamanakiinnike ketjunkiristimellä. Takimmaisessa osassa (B) ovat käyttöakselin kiinnitin ja ketjupyörä. Aseta etummainen ja takimmainen kisko-osa peräkkäin.

1. Poista ketjusta nippusiteet. Jätä kuljetusvarmistin (X) vielä

2. Vedä kisko-osat toisistaan erilleen niin, että molemmille välikap-

paleille (C) jää rako. Kisko on suunniteltu siten, että välikappaleet on vaivaton asettaa paikoilleen. Työnnä 2 liitoskappaletta (D) kisko- osien saumakohtien yli merkintään asti. Taivuta peltinipat ulospäin sopivalla työkalulla liitoskappaleiden varmistamiseksi. Kiskon asen- nus on nyt valmis. Ketjun kiristäminen Kiristä kiskon ketjua sen verran, että jousi (1) litistyy vain noin puoleenväliin. Jousen on voitava joustaa käytössä.

3. taivutettu työntövarsi 1x

5. kiinnityssinkilä 2x

Kiinnitystarvikepussi

10. lukituksenavaaja

11. suora työntövarsi

12. taivutettu työntövarsi

tikkaat kynä hohtimet porakone vasara räikkä rautasaha erilaisia poria (8, 6, 5, 4,5 mm) silmukka-avain vesivaaka ruuvimeisseli rullamitta fi 03/09Kiskon asentaminen käyttölaitteeseen

1. Vedä kuljetusvarmistin (X) ulos. Tarkasta, että ketju on ham-

maspyörällä. Jos ketju on pudonnut koottaessa, löysää sitä, aseta paikoilleen ja kiristä uudelleen.

2. Käännä kisko (1) ympäri ja työnnä hammaspyöräpuolen (2) kanssa

kokonaan käyttölaitteeseen (3).

3. Kiinnitä kisko molemmilla kiinnityssinkilöillä (4) ja ruuveilla (5) käyt-

tölaitteeseen. Näin asennus ovikoneistoon on valmis Ovikoneiston asennus Autotallinoven keskikohdan määrittäminen Tehtäessä töitä pään yläpuolella, on silmien suojaamiseksi käytettävä suojalaseja. Oven rikkoutumisen välttämiseksi on kaikki lukituslaitteet / lukot tehtävä toimettomiksi. Vakavien loukkaantumisien välttämiseksi on ennen asennusta irrotetta- va kaikki oveen kiinnitetyt vaijerit ja ketjut. Ovikoneisto on asennettava vähintään 2,1 m:n korkeudelle lattiasta. Merkitse ensiksi oven keskikohta (1). Vedä tästä pisteestä alkaen viiva kattoon asti. Jatka kattoasennusta varten tätä viivaa katon keskikohtaa (2) pitkin suorakulmassa oveen nähden. Pituus n. 2,80 m. Ovenkamanakiinnikkeen asennus HUOMAUTUS: Ovenkarmin ylimmän kohdan ja kiskon väli saa olla korkeintaan 50 mm. Ovityypistä riippuen nousee ovenkarmi muutaman sentin ovea avat- taessa. Tämä on huomioitava, jotta ovi ei hankaa myöhemmin kiskoon. A. Seinäkiinnitys: Minimitilantarve oven yllä: 100mm Kamanakiinnike (1) asetetaan keskelle pystysuoraa keskiviivaa (2); täl- löin sen alareuna on vaakasuorassa linjassa. Merkitse kamanakiin- nikkeen kaikki reiät. Poraa aluksi reikiä 4,5 mm:n poralla ja kiinnitä kamanakiinnike puuruuveilla (3). HUOMAUTUS: Jos asennus tapahtuu betonikattoon / betoniseen ovenkamanaan, on käytettävä mukana toimitettuja betoniankkureita (4) ja ruuveja (3). Porareiän koko betonissa: 8mm. B. Kattokiinnitys: Minimitilantarve oven yllä: 35mm Vedä pystysuora keskiviiva (2) kattoon asti ja jatka sitä n. 200 mm kat- toa pitkin. Aseta kamanakiinnike (1) keskiöidysti pystysuoran merkin päällä 150 mm etäisyydelle seinästä. Merkitse kamanakiinnikkeen kaik- ki reiät. Poraa reiät 4,5 mm:n poralla kiinnitä kamanakiinnike puuruu- veilla (3). Käyttölaitteen kiinnittäminen kamanaan Saattaa olla välttämätöntä asettaa käyttölaite väliaikaisesti korkeammalle, jotta moniosaisissa ovissa kisko ei törmää jousiin. Käyttökoneisto on tällöin tuettava hyvin (tikkaat) tai toisen henkilön on pideltävä sitä. Aseta käyttöyksikkö autotallin lattialle kamanakiinnikkeen alle. Nosta kiskoa siten, että kiinnityskappaleen reiät ja kamanakiinnikkeen reiät tulevat kohdakkain. Työnnä ruuvi (1) reikien läpi ja varmista mutterilla. Ovikoneiston ripustaminen

1. Avaa ovi kokonaan, aseta ovikoneisto oven päälle (kuva A).

Aseta puunpala /pahvinpala merkityn kohdan (X) alle.

2. Kiinnityssinkilä on asennettava niin taakse, että rullakelkkaa ei

estetä. Rullakelkka saa kulkea osittain sinkilän alitse mutta ei oven työntövarsi. Suositeltavin on asentaa aivan taakse (kuva B).

3. Taivuta kattokiinnittimiä (1) niin, että ne ovat katon pinnan myötäiset.

Riippuen etäisyydestä kattoon, ei asenneta yhtään ripustusrautaa, tai asennetaan yksi tai molemmat ripustusraudat (kuva C1, C2, C3).

4. Merkitse porareiät kattoon. Huolehdi, että sivuetäisyys merkityllä

keskiviivalla on sama.

5. Betonikattoihin reiät on porattava 8 mm:n poralla ja käytettävä

ankkureita. Sen jälkeen kattokiinnittimet kiinnitetään puuruuveilla (kuusiokolo) kattoon. Kiinnitettäessä puukattoihin: tapahtuu kiinnitys vain kantaviin puukaton osiin. Porareiät porataan 4 mm:n poralla ja käytetään puuruuveja (kuusiokolo).

6. Aseta kiinnityssinkilät (2) kiskon ympäri, aseta kattokiinnittimen

mukaisesti ja ruuvaa ne toisiinsa kiinni. Huolehdi, että kisko kulkee katossa vaakasuorassa. Etäisyyttä voidaan sovittaa annettujen reikävälien avulla. Kattokiinnittimen ulkonevia päitä voidaan lyhentää tarvittaessa. Ovenkiinnikkeen asennus Lamellinosto-ovien tai yksiosaisten ovien asennus: Ovenkiinnikkeessä (1) on useampia kiinnitysreikiä. Aseta ovenkiinnike keskelle ylös oven sisäpuolelle kuvan osoittamalla tavalla. Merkitse reiät ja ruuvaa ovenkiinnike kiinni. Asennuskorkeudet:

1. Yksiosainen ovi tai lamellinosto-ovi yhdellä ohjauskiskolla:

etäisyys oven yläreunaan 0 - 100 mm.

2. Lamellinosto-ovi kahdella ohjauskiskolla:

etäisyys oven yläreunaan 100 - 130 mm. Huomautus: Kiinnityskohta ovessa on oltava joko kehikossa tai lujaan kohtaan ovilamellia. Tarvittaessa on porattava lävitse ja ruuvattava kuvan A osoittamalla tavalla (ei mukana).

fi 04/09Oven työntövarren kiinnittäminen rullakelkkaan Suora työntövarsi on jo valmiiksi asennettu. Suositeltava asennus: Irrota rullakelkka käyttölaitteesta vetämällä punaisesta kahvasta ja työnnä käsin oven suuntaan. Kiinnitä oven ollessa suljettuna taivutettu työnvarsi (1) pultilla (2) ovenkiinnikkeeseen ja varmista sokalla (3). Kiinnitä ruuvilla (4) suora ja taivutettu työntövarsi toisiinsa 2 reiän limi- tyksellä ja varmista mutterilla (5). Valitse reiät niin, että oven työntövarsi on noin 30-40°:een kulmassa. Huomautus: Taivutetun oven työntövarren voi jättää myös pois, jos ovenkiinnike on kiinnitetty aivan oven yläreunaan. Lukituksen hätäavauskahva on sijoitettava vähintään 1,8 m:n korkeudelle. Hätäavaukseen viittaava keltainen ohjekilpi (tarra) kiinnitetään ovenkahvan vaijeriin. Sähköliitos Henkilöiden vaarantamisen ja laitevaurioiden välttämiseksi, saa ovikoneistoa käyttää vasta sitten, kun näissä ohjeissa sitä nimenomaan neuvotaan tekemään. Verkkopistokkeen on oltava jatkuvasti vapaasti saavutettavissa virrankatkaisua varten. Saatavana oleva lisävaruste Valopuomin asennus Ovikoneiston asennuksen ja säädön jälkeen voidaan asentaa valopuo- mi. Asennusohjeet kuuluvat valopuomin toimituksen sisältöön. Lisävarusteena saatavalla valopuomilla varmistetaan, että ovi on tai jää auki, heti kun ovialueella on ihmisiä, varsinkin pieniä lapsia. Valopuomilla ajetaan sulkeutuva ovi ylös tai avonainen ovi estetään sulkeutumasta, jos ovialueella oleva henkilö katkaisee sensorinsäteen. Valopuomia suositellaan varsinkin perheille, joissa on pieniä lapsia. Pääteasennon ja vetovoiman säätäminen

1. Avaa valonsuojus.

2. Paina näppäintä “P” ja pidä sitä pohjassa niin kauan, kunnes LED3

3. Paina näppäintä “+” ja pidä sitä pohjassa niin kauan, kunnes ovi on

kokonaan auki. Korjaa tarvittaessa näppäimellä ”-” .

4. Paina uudelleen lyhyesti näppäintä “P”, LED2 alkaa vilkkua.

5. Paina näppäintä “-” ja pidä pohjassa niin kauan, kunnes ovi on

täysin sulkeutunut. Kisko ei saa taipua ylöspäin. Korjaa tarvittaessa näppäimellä “+”.

6. Paina uudelleen lyhyesti näppäintä “P”. Käyttökoneisto avaa nyt

itsetoimisesti oven kokonaan ja sulkee sen jälleen kokonaan. Tässä säädetään automaattisesti käyttökoneiston tarvitsema voima. Ohjeita: Käyttökoneistoa ei saa tämän toiminnon aikana keskeyttää. Keskeytettäessä käyttökoneisto, on toiminto toistettava. Jos ovi ajaa ovenkarmia päin ja vaihtaa suuntaa, ei käyttökoneiston pääteasentoa ole säädetty sopivaksi ja käyttökoneisto painaa liian voimakkaasti ovenkarmia vasten. Pääteasento säädetään uudelleen ja kulkureitti valitaan lyhyemmäksi. Käyttökoneiston kiskon ei pitäisi taipua liian voimakkaasti ylöspäin asennossa “Ovi suljettu”. Voimansäätö käyttökoneisto: Mahdollisuus 1: Käyttölaitteistoa asentaessasi, säädä ensiksi kulkureitti (AUKI-KIINNI-väli) ja optimaalinen voima. Mahdollisuus 2: Vedä verkkopistoke käyttölaitteesta n. 10 sekunniksi. Käytä sen jälkeen käyttölaitetta kauko-ohjaimella tai seinäkytkimellä ja avaa ja sulje ovi täysin. Huomautus: Ennen jokaista voimansäädön muutosta on tarkastettava, että ovi toimii moitteettomasti (helppo liikkuvuus). Käyttölaite ei ole mikään apuväline huonosti toimivalle ovelle. Tarkista koneen virheetön toiminta ennen jokaista käyttölaitteiston säädön muuttamista, siten että päästät oven lukituksesta ja avaat ja suljet sen käsin. Automaattisen turvapaluun testaus Automaattinen turvapalautus on testattava. Koskettaessaan maassa olevaa 50 mm:n korkuista estettä, on autotallinoven ajettava takaisin. Ovikoneiston epäasianmukainen säätö saattaa johtaa sulkeutuvasta ovesta aiheutuviin vakaviin ruumiinvammoihin. Testi on suoritettava kerran kuussa ja tarvittaessa tehtävä välttämättömät muutokset. Estetesti: Aseta 50 mm korkea este (1) maahan autotallinoven alle. Aja ovea alaspäin. Oven on palattava takaisin koskettaessaan estettä. Jos ovi pysähtyy kosketuksesta, ei ovi aja tarpeeksi alas. Tässä tapauksessa molemmat pääteasennot on ohjelmoitava uudelleen (katso 9.1). Jos ovi palaa takaisin koskettaessaan 50 mm korkeaa estettä, poista este ja anna oven sulkeutua ja avautua kerran kokonaan. Ovi ei saa palata takaisin, kun se saavuttaa oven aseman ‚Suljettu’. Jos se ajaa kuitenkin takaisin, on molemmat pääteasennot ohjelmoitava uudelleen (katso 9.1). Avautumisen testaus: Aseta oven keskiosaan 20 kg:n paino. Ovi ei saa ajaa ylös.

Oven säätäminen ja testaus Ovikoneistoa saa käyttää vain kun käyttäjä pystyy näkemään koko ovialueen ja ovialueella ei ole esteitä ja ovikoneisto on säädetty asianmukaisesti. Kukaan ei saa kulkea oven läpi niin kauan kuin ovi on liikkeessä. Tarkista ennen ensimmäistä käyttöönottoa, että kaikki laitteet, joita ei tarvita on tehty toimettomiksi. Poista kaikki asennusapuvälineet ja työkalut oven heilahdusalueelta.

Käyttölaitteen kytkeminen Ovikoneisto on kytkettävä paikallisten ohjesääntöjen ja määräysten mukaisesti määräystenmukaisesti asennettuun suojattuun pistorasiaan. HUOMAUTUS: Kytkettäessä käyttölaite, syttyy käyttölaitteen valo myös hetkeksi.

Katkaisijan takana on kaksi liitintä (1,2). Kuori ovikellokaapelin (4) eristystä n. 6mm. Erota langat tarpeeksi etäälle toisistaan, siten että valko-punainen lanka voidaan liittää yhteen liittimeen (1) ja valkoinen lanka toiseen liittimeen (2). Valaistu seinäpainike: Asenna mukana toimitetuilla peltiruuveilla (3) autotallin sisäseinään. Poraa puurakenteisi- in tai betoniseiniin ensiksi 5mm:n reiät ja käytä ankkureita. Asennusta suositellaan sivuoven viereen lapsilta ulottumattomiin. Kierrä molempia ruuveja varovasti ja ei liian kireälle, jotta muovikotelo ei rikkoudu. Vie ovikellokaapeli seinää pitkin katon kautta ovikoneistoon. Käytä kiin- nitykseen kaapelikiinnikkeitä. Vie ovikellokaapeli ylhäältä käsin kaapelikanavan läpi liittimeen. Kytkentäliittimet (7) vasemmalla käyttölaitteessa ovat syvennyksessä ohjelmointikytkimen vieressä. Kytke ovikellokaapeli seuraavalla tavalla näiden liittimien aukkoihin: puna-valkoinen punaiseen ja valkoinen valkoiseen. Kaikki asennettavat kytkimet tai painikkeet on asennettava näköetäisyydelle ovesta ovi- tai ovikiskoalueen ulkopuolelle 1,5 m:n korkeudelle. Näiden kytkimien viereen on sijoitettava varoituskilpi lasten turvallisuuden vuoksi. Valaistun seinäpainikkeen kytkeminen fi 05/099.3 Lisäkäsilähettimien ohjelmointi Mukana toimitetut käsilähettimet on ohjelmoitu jo tehtaalla valmiiksi. Hankittaessa lisäkäsilähetin, on se ohjelmoitava ensiksi, jotta se hyväksytään. Ohjelmointi:

1. Paina käyttölaitteen näppäintä “S” noin 1-2 sekuntia. LED1:een

syttyy valo (n. 10 sekunniksi).

2. Paina yhtä käsilähettimen painiketta lyhyesti kaksi kertaa (2x)

3. LED 1 sammuu. Koodi on ohjelmoitu.

Huomautus: Yhtä käsilähetintä kohden voidaan ohjelmoida aina vain yksi näppäin. Se näppäin, joka on aina viimeksi ohjelmoitu, toimii. Poistaminen: Poistettaessa poistetaan aina kaikki ohjelmoidut käsilähettimet. Paina käyttölaitteen “S”-näppäintä ja pidä sitä painettuna niin kauan, kunnes LED1 sammuu (noin 8 sekuntia). Kaikki aiemmin opetetut koodit on poistettu. Jokainen haluttu käsilähetin on ohjelmoitava nyt uudelleen. Huomautus: Vain valmistajan alkuperäisiä käsilähettimiä saa käyttää. Mahdollisesti samannäköiset, mutta ei meiltä peräisin olevat käsilähettimet eivät ole yhteensopivia (katso käsilähettimen etikettiä). Tällaiset vieraat käsilähettimet laukaisevat virhetoimintoja esim. itsetoimisen avautu- misen. Toimintoa ja turvallisuutta koskeva takuu raukeaa. Ovikoneiston ohjaus Oven automaattinen avaaminen/ sulkeminen: Seuraavilla laitteilla voidaan aktivoida ovikoneisto:

• Käsilähetin: Paina näppäintä, kunnes ovi lähtee liikkeelle.

• Seinäkytkin (mikäli tämä lisälaite on asennettu): Paina painiketta, kunnes ovi lähtee liikkeelle.

• Ulkoinen avainkytkin tai langaton koodilukko (mikäli tämä saatavana oleva lisävaruste on asennettu). Oven avaaminen käsin (käsikäyttö): Mikäli mahdollista, oven tulisi olla täysin kiinni. Heikoista tai viallisista jousista johtuen, saattaa ovi pudota yhtäkkiä kiinni, mikä saattaa aiheuttaa esinevahinkoja tai vakavia ruumiinvammoja. LUKITUKSEN PÄÄSTÖ: Vedä lyhyesti punaista kahvaa alaspäin. Avaa sitten ovi käsin. Ovea ei saa avata/sulkea vaijerista vetämällä! LUKITUS: Seuraavassa avautumis- tai sulkeutumisliikkeessä tapahtuu lukittuminen jälleen automaattisesti. Toimintojärjestys Käytettäessä ovikoneistoa radio-ohjauksella tai seinäkytkimellä: - sulkeutuu ovi, jos se oli täysin auki, - avautuu ovi, jos se oli suljettu, - pysähtyy ovi, jos se juuri avautuu tai sulkeutuu, - liikkuu ovi vastakkaiseen suuntaan kuin juuri sitä ennen suorittu liike, jos se on osittain auki, - ajaa ovi takaisin avoimeen oven asentoon, jos se törmää sulkeutues- saan esteeseen, - pysähtyy ovi, jos se avautuessaan törmää esteeseen. - Valopuomi (saatavana lisävarusteena): Valopuomilla ajetaan sulkeutu- va ovi ylös tai avonainen ovi estetään sulkeutumasta, jos ovialueella oleva henkilö katkaisee sensorinsäteen. Käyttölaitteen valo kytkeytyy päälle seuraavissa tapauksissa:

1. ovikoneiston ensimmäinen päällekytkeminen (hetkeksi)

2. sähkövirran syötön katkeaminen (hetkeksi)

3. aina kun ovikoneisto kytketään päälle.

Valo sammuu automaattisesti jälleen 2,5 minuutin kuluttua. Puhdistus ja huolto Verkkopistoke on vedettävä irti aina ennen kaikkia ylläpito- ja huoltotöitä sekä ennen puhdistusta. Sähköiskuvaara! Ovikoneiston hoito Asianmukainen asennus takaa ovikoneiston optimaalisen toiminnan ja minimaaliset huoltotyöt. Lisävoitelua ei tarvita. Karkea lika liukukiskos- sa saattaa heikentää toimintoa ja se on poistettava. Puhdistus Käyttöyksikkö, seinäkytkin ja käsilähetin puhdistetaan pehmeällä, kuiv- alla pyyhkeellä. Nesteitä ei saa käyttää. Huolto Laitteisto, varsinkin kaapelit, jouset ja kiinnitysosat on tarkastettava usein mahdollisten kulumiseen ja vaurioitu- miseen sekä huonoon tasapainotukseen viittaavien merkkien varalta. Laitetta ei saa käyttää, jos on tehtävä korjaus- tai säätötöitä, sillä laitteessa oleva vika tai väärin tasapainotettu ovi saattavat aiheut- taa loukkaantumisia. Kerran kuussa:

• Automaattinen turvapalautus testataan uudelleen ja säädetään tarvittaessa.

• Ovea käytetään käsin. Jos ovi ei ole tasapainotettu tai se on jumit- tunut, käänny huoltopalvelun puoleen.

• Oven täydellinen avautuminen ja sulkeutuminen tarkastetaan. Rajakatkaisin ja/tai voima säädetään tarvittaessa uudelleen. Kaksi kertaa vuodessa:

• Ketjun kireys tarkastetaan. Tätä varten on rullakelkka erotettava ensiksi käyttölaitteesta. Ketjun kireys sovitetaan tarvittaessa.

• Liukukiskoa rasvataan hieman (lisätään rasvaa) yleisesti myytävällä voitelurasvalla. Kerran vuodessa: (Ovessa)

• Ovirullat, laakerit ja nivelet voidellaan. Ovikoneistoa ei tarvitse enää välttämättä rasvata. Oven liukukiskoja ei saa rasvata! Rajakytkimen ja voiman säätö: Nämä säädöt on tarkastettava käyttölaitetta asennettaessa ja säädöt on tehtävä asianmukaisesti. Sääolosuhteista johtuen saattaa ovikoneis- ton toiminnoissa ilmetä vähäisiä muutoksia, jotka on korjattava uudelleen säätämällä. Tämä voi tapahtua ennen kaikkea ensim- mäisenä käyttövuotena. Noudata huolellisesti rajakytkimen ja vetovoiman säätöohjeita (katso kohta (9.1) ja testaa automaattinen turvapalautus jokaisen uudelleensäädön jälkeen.

fi 06/09Käsilähettimen paristojen vaihtaminen Käsilähettimen paristo: Käsilähettimen paristoilla on erittäin pitkä käyttöikä. Lähettimen kan- tavuuden lyhentyessä on paristot vaihdettava. Paristot eivät kuulu taku- un piiriin. Huomioi tätä varten akkuja koskevat huomautukset: Akkuja ei saa hävittää kotitalousjätteiden mukana. Jokainen kuluttaja on velvoitettu itse huolehtimaan paristojen toimit- tamisesta asianmukaiseen keräyspisteeseen. Älä lataa paristoja koskaan uudelleen, ne eivät sovellu siihen. Räjähdysvaara! Pidä paristot lasten ulottumattomista, älä oikosulje tai pura niitä. Jos olet niellyt pariston, hakeudu välittömästi lääkäriin. Puhdista tarvittaessa paristo- ja laitekontaktit ennen pariston aset- tamista. Tyhjentyneet paristot on poistettava välittömästi laitteesta! Lisääntynyt vuotovaara! Älä altista paristoja koskaan liian kuumille lämpötiloille, kuten auringonpaisteelle, tulelle tai vastaaville! Uhkana on lisääntynyt vuotovaara! Vältä kontaktia ihon, silmien ja limakalvojen kanssa. Huuhtele paristohapon kanssa kosketuksiin joutuneet kohdat runsaalla kylmällä vedellä ja hakeudu välittömästi lääkäriin. Vaihda aina kaikki paristot samanaikaisesti. Käytä ainoastaan samantyyppisiä paristoja, älä käytä erityyppisiä tai käytettyjä ja uusia paristoja sekaisin. Jos laitetta ei käytetä pidempään aikaa, niin poista paristot. Pariston vaihto: Avaa pariston vaihtamiseksi kotelo ruuvivääntimellä kääntöpuolelta. Nosta päällys ja sen alla oleva ohjain ulos. Työnnä paristoa sivuttain ja ota se pois. Huomioi napaisuus uutta paristoa sisään työnnettäessä. Kokoa käsilähetin uudestaan. HUOMIO! Paristojen epäasiallinen vaihto aiheuttaa räjähdysvaaran. Vaihto ainoastaan samanlaiseen tai vastaavaan tyyppiin (tilausnumero 10A20-WH). Käyttölaitteen lampun vaihtaminen LED-lampulla on erittäin pitkä käyttöikä ja se on huoltovapaa. Vaihtaminen ja kokoaminen:

1. vedä verkkopistoke irti.

2. poista käyttölaitteen kupu LEDin vaihtamista varten (irrota kuvun 2

3. vedä LED-polttimon pistoke ohjauksesta.

4. irrota molemmat kuvun ruuvit LEDien vieressä ja poista

5. kokoa jälleen vastapäisessä järjestyksessä.

Käytöstäpoistaminen Pakkaus koostuu ympäristöystävällisistä materiaaleista. Ne voidaan hävittää viemälle ne paikallisiin kierrätysastioihin. Eurooppalaisen direk- tiivin 2002/96/EY mukaisesti koskien vanhoja sähkölaitteita tulee tämä laite poistaa käytöstä asianmukaisesti käytettävien materiaalien uuudelleenkäytön takaamiseksi. Näistä käytöstä poistamisen mahdollisuuksista antaa tietoja kunnan tai kaupungin hallinto. Usein esitettyjä kysymyksiä

1. Ovikoneisto ei kytkeydy radio-ohjauksella:

• Onko käyttölaite kytketty sähkönsyöttöön? Jos pistorasiaan liitetty lamppu ei syty, tarkista varoke tai ylikuormitussuoja. (Jotkut pis- torasiat kytketään seinäkatkaisijalla.)

• Onko kaikki ovenlukitukset estetty?

• Painettaessa näppäintä, on käsilähettimen kontrolli-LEDiin on sytyt- tävä valo. Muussa tapauksessa paristo on tyhjä, käsilähettimessä on vika tai se on liian kaukana käyttölaitteesta.

• Koita toimiiko lähetin uudella paristolla.

• Jos käytössä on kaksi tai useampi käsilähetin, joista vain yksi toimii, niin silloin on tarkistettava vastaanottimen ohjelmointi.

• Onko oven alla lunta / jäätä? Tällöin ovi on jäätynyt luultavasti maa- han kiinni. Poista kaikki esteet.

• Luultavasti oven jousi on viallinen. Tämä on annettavan alanyrityksen vaihdettavaksi.

2. Käsilähettimen kantoetäisyys on liian lyhyt:

• Onko paristo paikallaan? Laita uusi paristo.

• Kokeile radio-ohjausta toisessa paikassa ajoneuvoa.

• Kantoetäisyys pienenee metalliovissa, alumiini- tai metallisverhouksissa.

3. Ovi ajaa ilman näkyvää syytä ylös:

• Onko ovella jokin este? Vedä käsitoimista avausta ja avaa ovi käsin. Jos ovi ei ole tasapainossa tai se on jumittunut, käänny huoltopalvelun puoleen.

• Käyttölaitteen veto/työntövoima ja liikkumarata on ohjelmoitava uudelleen.

• Puhdista jää ja lumi oven sulkeutumisalueelta.

• Jos ovi ajaa takaisin saavutettaessa oven asento ‚Suljettu’, on tämän ovenasennon rajakytkin säädettävä uudelleen. Automaattinen turva- palautus on testattava aina uudelleen jokaisen säätötyön päätyttyä:

• Satunnainen pääteasentojen uusi säätäminen ei ole epätavallista. Oven rata saattaa muuttua varsinkin sääolosuhteista johtuen.

4. Autotallinovi aukeaa ja sulkeutuu itsetoimisesti:

• Kaikki käsilähettimet poistetaan ja ohjelmoidaan uudelleen. Katso “Uusien käsilähettimien ohjelmointi”.

• Onko kauko-ohjaimen näppäin jumittunut asentoon “PÄÄLLE”?

• Käytä vain alkuperäisiä kauko-ohjaimia! Muiden valmistajien tuotteet aiheuttavat häiriöitä.

• Kauko-ohjauksen näppäintä on painettu vahingossa (esim. laukussa).

• Seinäkytkimen kaapeli on rikkoutunut (poista testataksesi).

• Jokin käyttölaitteeseen kytketty lisälaite laukaisee toiminnon (poista testataksesi).

5. Ovi ei sulkeudu kokonaan:

• Käyttölaitteen liikkumarata on ohjelmoitava uudelleen. Mekaaniset rakenneosat, esim. oven työntövarret ja kiinnittimet on tarkastettava mahdollisten muutosten varalta. Jokaisen ovenasennon ‘Sulkeutunut’ uudelleensäädön jälkeen on automaattisen turvapalau tuksen toiminto tarkastettava uudelleen.

6. Ovi tosin avautuu, mutta ei sulkeudu:

• Mikäli valopuomi on asennettu, on se tarkastettava. Jos valopuomin LED vilkkuu, on valopuomin suuntaa korjattava.

• Käsilähettimen ja seinäkytkimen toiminta on tarkastettava.

7. Käyttölaitteen valo ei syty:

• Avaa tai sulje ovi. Valo jää 2,5 minuutiksi päälle.

• Erota käyttölaite verkosta ja kytke jälleen. Valo syttyy muutamaksi sekunniksi.

fi 07/098. Käyttölaitteen valo ei kytkeydy päältä pois:

• Erota käyttölaite lyhyesti sähkönsyötöstä ja yritä uudelleen.

• 2,5 minuuttia ei ole vielä kulunut.

9. Moottori surisee tai käy hetken, mutta ei sitten toimikaan:

• Autotallinoven jouset ovat rikki. Sulje ovi ja irrota rullakelkka käyt- tölaitteesta kahvasta vetämällä (käsitoiminen avaus). Sulje ja avaa ovi käsin. Jos ovi on tasapainotettu asianmukaisesti, pitelevät ovi- jouset itse sitä kaikissa ovenliikeradan kohdissa. Ellei näin tapahdu, käänny asianomaisen huoltopalvelun puoleen.

• Jos tämä ongelma esiintyy ensimmäisellä käyttöönottokerralla, on ovi mahdollisesti lukittu. Estä ovenlukitus.

• Irrota käyttölaite ovesta ja yritä ilman ovea. Jos ovi on kunnossa, ohjelmoi käyttölaitteen nosto-/työntövoima ja liikerata uudelleen.

10. Käyttölaite pyörii vain yhteen suuntaan:

• Ovenjouset ovat mahdollisesti rikki tai ovi liikkuu jäykästi jompaankumpaan suuntaan.

• Jos ovi on kunnossa, ohjelmoi käyttölaitteen nosto-/työntövoima ja liikerata uudelleen.

11. Ketju kolisee kiskoa vasten:

• Muuta ketjun kireyttä. Useimmiten syynä on liian kireä ketju. Kiskon kiristyslaitteen jouset eivät saa puristua täysin kokoon.

• Ovi ei kulje tasaisesti ja se aiheuttaa käyttölaitteen värähtelyä. Korjaa oven kulkua.

12. Oven käyttölaite ei käynnisty sähkökatkoksen takia:

• Erota rullakelkka käyttölaitteesta kahvasta vetämällä (käsitoiminen avaus). Ovi voidaan nyt avata ja sulkea käsin. Kun ovikoneisto aktivoidaan uudelleen, kytkeytyy jälleen myös rullakelkka.

• Mikäli ulkoinen hätäavaus on asennettu, erottaa se sähkökatkostapauksessa hätäavauksella autotallin ulkopuolelta rul- lakelkan käyttölaitteesta.

13. Ovi vaihtaa suuntaa sen jälkeen, kun voima opetettiin:

• Tarkasta taipuuko kisko. Käyttölaite vaatii paljon voimaa oven liikut- tamiseen. Korjaa ovi ja asenna asianmukaisesti.

• Ovi on erittäin raskas tai huonossa kunnossa. Ota yhteys asiantuntijaan.

14. Kisko käyttölaitteessa taipuu:

• Ovi on raskas, erittäin raskas tai huonossa kunnossa. Ota yhteys asiantuntijaan.

• Liikkeen aikana heilahteleva kisko on merkki epätasaisesti toimivasta ovesta ja jatkuvasti vaihtuvasta voimankäytöstä. Ota yhteys alanam- mattilaiseen, voitele ovi tarvittaessa. Ripustimen lisääminen kiskoon saattaa auttaa.

15. Käyttölaite “käy” (moottorin pyörintä kuuluu), mutta rullakelk-

• Rullakelkka on erotettu käyttölaitteesta.

• Uudelleenasennettaessa: Moottoria ja kiskoa yhteenkoottaessa ei esiasennettua sovitusholkkia ole asennettu moottorin akselin ja kiskon väliin. Holkki on asennettu jo tehtaalla, mutta se voidaan poistaa. Seisoessasi käyttölaitteen takana, voit tarkkailla pyöriikö hammaspyörä kiskolla vai vain moottori.

• Uudellenasennettaessa: Ketju on pudonnut hammaspyörästä kiskossa. Seisoessasi käyttölaitteen takana, voit nähdä hammaspyörän.

• Pitkän käytön jälkeen: Onko lukituksessa vika vai onko se irronnut kokonaan?

• Pitkän käytön jälkeen: Kiskon ja moottorin välin holkki tai moottorin mekanismi on rikki.

16. Ovi irtoaa itsestään rullakelkasta ja pysähtyy.

• Jos on asennettu ulkoinen avaus sähkökatkostapauksen varalta, on tarkastettava kiristyykö se ovea avattaessa ja päästää lukituksesta. Tarkkaile mekanismia ja säädä se tarvittaessa uudelleen.

• Avauksen kahva ei saa juuttua kiinni muihin esineisiin.

17. Kulkurataa ei voi opettaa, tai se hukkuu tai muuttuu hitaasti.

• Opetettu kulkurata on liian lyhyt. Ohjelmoi testataksesi pidempi kulkurata.

• Kiskossa kulkevaan ketjuun on asennettu tehtaalla pieni muovinappi. Tämän pienen napin on painettava käyttölaitteen käynnin aikana käyttölaitteessa olevaa pientä kytkintä. Jos liikerata on liian lyhyt tai nappi on irronnut väärästä asennuksesta johtuen, on nappi kiinnitet- tävä uudelleen. Jos pientä kytkintä ei paineta, ei käyttölaitteen ohjel- mointi ole mitenkään mahdollista.

• Kuluneiden nivelien aiheuttama mekaaninen vika ovessa tai käyttölaitteen ketjunkireys ei riittävä.

• Syttyy hetkeksi: Radiosignaali otetaan vastaan. Jos käsilähetin on ohjelmoitu, avaa tai sulkee käyttölaite oven.

• Palaa jatkuvasti n. 10 s: Uusi käsilähetin voidaan ohjelmoida tai kaik- ki käsilähettimet voidaan poistaa. LED2

• Palaa jatkuvasti: niin kauan kuin käyttökoneisto on päällä.

• Vilkkuu: Käyttölaite on liikeradan ohjelmoinnissa ja se on jo oppinut ovi Auki-asennon ja on valmiina Ovi KIINNI -asentoa varten. LED3

• Vilkkuu: Reitinpituuden ohjelmointi on aktiivinen. Käyttölaite on valmis oppimaan Ovi Auki -asennon. fi 08/09Tekniset tiedot ottojännite 230-240 V / 50 Hz maks. vetovoima 500 N teho 80 wattia normaali vääntövoima 3,0 Nm standby-kulutus 0,8 W jännite Lisävarusteet 24 V / 300 mA maksimi ovenpaino 60 kg. Moottori tyyppi kierukkavaihde jännite 24 V melutaso 55 dB Vetomekanismi kulkuradan pituus 2,63 M nopeus 10 cm/s valaistus LED 1 W Turvallisuus elektroninen automaattinen voiman säätö sähköterminen varoke muuntajassa rajakatkaisimen säätö manuaalisesti Mitat pituus (kokonais) 3,14 m välttämätön vapaa korkeus väh. 35 mm ripustuspaino 10 kg Radiovastaanotin muisti 16 käsilähetintä käyttötaajuus 433 MHz; 868 MHz paristo 3 V, tyyppi CR2032 (10A20-WH) Varaosat / Takuu Katso sivustolta www.chamberlain.eu tai ota yhteyttä kauppiaaseesi. Katso myös saatavilla oleva takuukirjasta. Lisävarusteet (saatavissa olevat)

1. TX4RUNI käsilähetin (4-kanavainen)

2. 128REV 2-kanavainen langaton seinälähetin

3. 747REV langaton koodilukko

4. 75REV Valaistu seinänäppäimistö

5. 771REV turvavalopuomi (Ovi vaihtaa suuntaa automaattis-

esti, ilman että se on koskettanut estettä)

6. 1REV ulkoinen hätäavaus
