BRUKSANVISNING MOTORLIFT 2000 CHAMBERLAIN

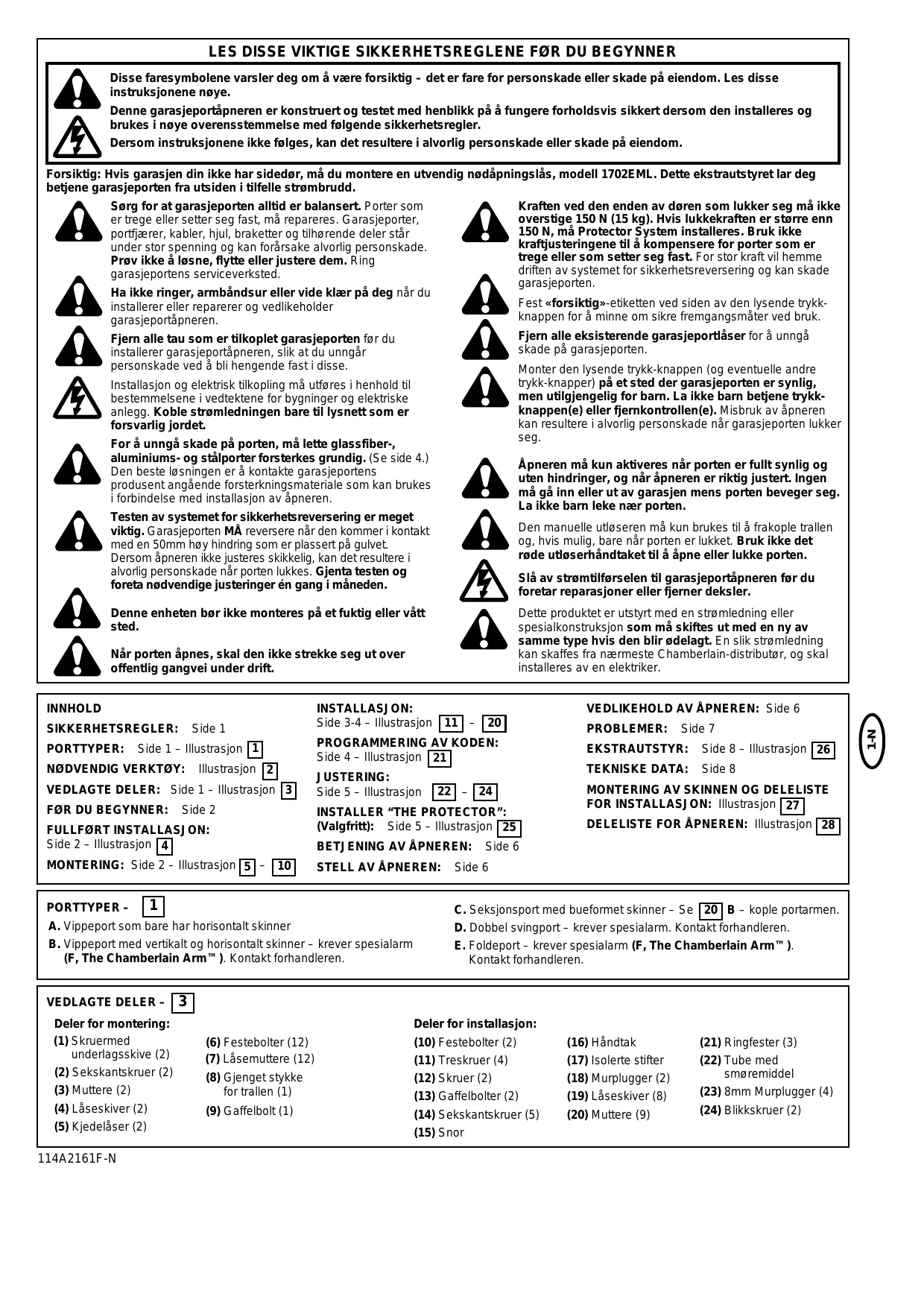

LES DISSE VIKTIGE SIKKERHETSREGLENE FØR DU BEGYNNER Disse faresymbolene varsler deg om å være forsiktig – det er fare for personskade eller skade på eiendom. Les disse instruksjonene nøye. Denne garasjeportåpneren er konstruert og testet med henblikk på å fungere forholdsvis sikkert dersom den installeres og brukes i nøye overensstemmelse med følgende sikkerhetsregler. Dersom instruksjonene ikke følges, kan det resultere i alvorlig personskade eller skade på eiendom. Forsiktig: Hvis garasjen din ikke har sidedør, må du montere en utvendig nødåpningslås, modell 1702EML. Dette ekstrautstyret lar deg betjene garasjeporten fra utsiden i tilfelle strømbrudd. Kraften ved den enden av døren som lukker seg må ikke overstige 150 N (15 kg). Hvis lukkekraften er større enn 150 N, må Protector System installeres. Bruk ikke kraftjusteringene til å kompensere for porter som er trege eller som setter seg fast. For stor kraft vil hemme driften av systemet for sikkerhetsreversering og kan skade garasjeporten.

Sørg for at garasjeporten alltid er balansert. Porter som er trege eller setter seg fast, må repareres. Garasjeporter, portfjærer, kabler, hjul, braketter og tilhørende deler står under stor spenning og kan forårsake alvorlig personskade. Prøv ikke å løsne, flytte eller justere dem. Ring garasjeportens serviceverksted. Ha ikke ringer, armbåndsur eller vide klær på deg når du installerer eller reparerer og vedlikeholder garasjeportåpneren.

Fest «forsiktig»-etiketten ved siden av den lysende trykkknappen for å minne om sikre fremgangsmåter ved bruk. Fjern alle eksisterende garasjeportlåser for å unngå skade på garasjeporten.

Fjern alle tau som er tilkoplet garasjeporten før du installerer garasjeportåpneren, slik at du unngår personskade ved å bli hengende fast i disse.

Monter den lysende trykk-knappen (og eventuelle andre trykk-knapper) på et sted der garasjeporten er synlig, men utilgjengelig for barn. La ikke barn betjene trykkknappen(e) eller fjernkontrollen(e). Misbruk av åpneren kan resultere i alvorlig personskade når garasjeporten lukker seg.

Installasjon og elektrisk tilkopling må utføres i henhold til bestemmelsene i vedtektene for bygninger og elektriske anlegg. Koble strømledningen bare til lysnett som er forsvarlig jordet. For å unngå skade på porten, må lette glassfiber-, aluminiums- og stålporter forsterkes grundig. (Se side 4.) Den beste løsningen er å kontakte garasjeportens produsent angående forsterkningsmateriale som kan brukes i forbindelse med installasjon av åpneren.

Åpneren må kun aktiveres når porten er fullt synlig og uten hindringer, og når åpneren er riktig justert. Ingen må gå inn eller ut av garasjen mens porten beveger seg. La ikke barn leke nær porten.

Testen av systemet for sikkerhetsreversering er meget viktig. Garasjeporten MÅ reversere når den kommer i kontakt med en 50mm høy hindring som er plassert på gulvet. Dersom åpneren ikke justeres skikkelig, kan det resultere i alvorlig personskade når porten lukkes. Gjenta testen og foreta nødvendige justeringer én gang i måneden.

Den manuelle utløseren må kun brukes til å frakople trallen og, hvis mulig, bare når porten er lukket. Bruk ikke det røde utløserhåndtaket til å åpne eller lukke porten. Slå av strømtilførselen til garasjeportåpneren før du foretar reparasjoner eller fjerner deksler.

Denne enheten bør ikke monteres på et fuktig eller vått sted. Når porten åpnes, skal den ikke strekke seg ut over offentlig gangvei under drift. INNHOLD SIKKERHETSREGLER: PORTTYPER:

Side 1 – Illustrasjon 1

INSTALLASJON: Side 3-4 – Illustrasjon 11 – 20

PROGRAMMERING AV KODEN: Side 4 – Illustrasjon 21

Side 8 – Illustrasjon 26

JUSTERING: Side 5 – Illustrasjon

INSTALLER “THE PROTECTOR”: (Valgfritt): Side 5 – Illustrasjon 25

FULLFØRT INSTALLASJON: Side 2 – Illustrasjon 4

BETJENING AV ÅPNEREN:

MONTERING: Side 2 – Illustrasjon 5 – 10

Deler for installasjon: (10) Festebolter (2)

(22) Tube med smøremiddel (23) 8mm Murplugger (4) (24) Blikkskruer (2)

1. Undersøk veggen eller taket over garasjeporten. Veggfestet må være sikkert festet til garasjens bærestruktur. 2. Er garasjetaket ditt ferdigbehandlet? I så fall kan du komme til å trenge en støttebrakett og ekstra festedeler (ikke vedlagt). 3. Det kan være at du trenger en spesialarm, avhengig av hvilken type port du har. Kontakt forhandleren. 4. Har du en sidedør i tillegg til garasjeporten? Hvis ikker, er utvendig nødutløser modell 1702EML, påkrevd.

Legg emballasjen under åpneren for å beskytte åpnerdekselet. For å lette arbeidet kan du plassere en støtte under enden av skinnen med kjedehjulbraketten. Fjern de (2) skruene med underlagsskive (1) fra toppen av åpneren. Plasser hullene i den bakre enden av T-skinnen over hullene i åpneren (2). Fest skinnen til åpneren med de samme skruene med underlagsskiver og stram godt til. Forsiktig: Bruk kun disse skruene! Bruk av andre typer skruer vil påføre garasjeportåpneren alvorlig skade. Stikk en sekskantbolt (3) inn i trallestopp-hullet i T-skinnen (4). Stram godt til med en låseskive (5) og mutter (6).

FULLFØRT INSTALLASJON – 4 Når du følger instruksjonene for montering, installasjon og justering i denne brukerhåndboken, kan denne illustrasjonen av en fullført installasjon være nyttig som referanse. (1) Brakett for kjedehjul (9) Manuell utløsersnor og-håndtak (2) Tralle (3) Kjede og wire

INSTALLERE KJEDET/WIREN OG FESTE KJEDEHJULSDEKSELET – 9 Ta ikke kjedet/wiren ut av kartongen. Trekk noen centimeter av wiren ut av kartongen og fest den til trallen med en kjedelås. Festing av kjedelås: Skyv tappene på kjedelåsleddet (5) igjennom kabelløkken (6) og hullet i den fremre enden av trallen (7). Sett hetten (2) på tappene (8) og fest den i hakkene. Skyv låseklypen (1) over hetten og inn på tappenes hakk, til begge tappene er låst forsvarlig på plass. Forsiktig: Hold kjedet stramt under monteringen, slik at det ikke vrir seg. Legg kjedet rundt hjulet (4) mens trallen holdes på plass av skrutrekkeren. Før det tilbake rundt kjedehjulet på åpneren (9). Kjedet må være hektet på tannhjulets tenner (10). Fortsett videre til det gjengede stykket på trallen.

Bruk den andre kjedelåsen til å feste kjedet til den flate enden av det gjengede stykket (3). Kontroller at kjedet ikke er vridd.

MONTER T-SKINNEN – 5 Plasser skinnedelene på et flatt underlag når du monterer dem. De midtre skinnedelene med avrundede ender (5) er like. Det samme gjelder for endeseksjonene (4). Skjøteforsterkerne (3) og låsemutrene (2) settes fast på én side av skinnene, og festeboltene (6) går igjennom skinnene fra motsatt side. Dette gjør at trallen ikke vil komme borti mutrene når den er installert. De firkantede halsene på festeboltene må plasseres i de firkantede hullene i skinneseksjonene (1). Når det gjelder foldeporter og vippeport med doble skinner, følger du instruksjonene fram til trinn 12 i denne håndboken.

INSTALLER KJEDEHJULBRAKETTEN – 6 Plasser kjedehjulbraketten (2) på T-skinnens (6) fremre skinneseksjon. Fest godt med skruer (1); låseskiver (3) og muttere (4). Når du strammer til skruene, må du passe på at braketten holdes parallelt med skinnen (5). Hvis ikke, kan skinnen bøye seg når åpneren betjenes.

Fjern skrutrekkeren. Fest kjedehjulet (10) ved å sette den fremre tappen (12) i hakket på åpneren. Bruk en nebbtang, og skyv de to halvdelene av den bakre tappen (11) sammen og før dem i festeplaten (13). Fjernes i omvendt rekkefølge.

STRAM TIL KJEDET/WIREN – 10 Tre den indre mutteren (3) og låseskiven (2) ned på det gjengede stykket (4). Kontroller at kjedet ikke er vridd. For å stramme kjedet må du skru den ytre mutteren (1) i vist retning. Pass på at kjedet ikke vrir seg mens du skrur på mutteren. Når kjedet er ca. 13mm over T-skinnens (5) nedre kant ved skinnens midtpunkt, strammer du den indre mutteren godt til. Hvis kjedet er for stramt eller for slakt, kan det resultere i ulyder fra tannhjulet. Når du er ferdig med installasjonen, kan det være at kjedet henger litt når porten er lukket. Dette er normalt. Hvis kjedet går tilbake til vist posisjon når porten er åpen, skal ikke kjedet omjusteres. Trekk ALLTID i den manuelle utløserspaken for å koble fra trallen før kjedet skal justeres ved fremtidig overhaling.

INSTALLER TRALLEN – 7 Stikk en skrutrekker ned i trallens «stoppe»-hull i den fremre enden av T-skinnen (6). Fest trallens gjengede stykke (4) til trallen med: låseskiver (2) og muttere (1 & 3). Skyv trallen (5) langs skinnen til «stopperen». Merk: Hvis trallen kommer borti mutrene på T-skinnen, skal skinnemontasjen kontrolleres, og delene settes sammen på nytt.

FINN RIKTIG PLASSERING FOR ÅPNEREN – 14 Merk: En 25mm planke (1) er hendig når du skal finne den ideelle avstanden mellom porten og T-skinnen (hvis rommet over porten er tilstrekkelig).

Bruk beskyttelsesbriller når du arbeider over skulderhøyde for å hindre øyeskader. Fjern alle eksisterende garasjeportlåser for å unngå å skade porten. Fjern alle tau som er tilkoplet garasjeporten, før du installerer garasjeportåpneren, slik at du unngår personskade ved å bli hengende fast i disse.

Løft åpneren opp på en gardintrapp. Åpne garasjeporten. Legg en 25mm planke (1) flatt på toppen av garasjeporten, nær midtlinjen som vist. Hvil T-skinnen på planken. Hvis den åpne porten støter bort i trallen, trekker du trallens utløserarm ned, slik at de indre og ytre seksjonene koples fra hverandre.

Installasjonen av dette produktet skal skje i samsvar med ZH1/494, VDE 0700 Del 238 og VDE 0700 Del 1. Det anbefales å montere åpneren 2,1m eller mer over gulvhøyde dersom plassen tillater det.

HENG OPP ÅPNEREN – 15 Åpneren må festes skikkelig til garasjens bærestruktur.

FINN RIKTIG PLASSERING FOR VEGGFESTET – 11 Veggfestet må være godt festet til garasjens bærestruktur på veggen over porten eller i taket. Forsterk veggen eller taket med en 40mm planke hvis nødvendig. Dersom du ikke tar disse forhåndsreglene, kan det medføre at systemet for sikkerhetsreversering ikke fungerer som det skal. Du kan enten feste veggfestet på veggen (1) over garasjeporten, eller i taket (3). Følg de instruksjonene som passer best for din garasje og port. Lokaliser og merk av garasjeportens midtlinje (2) mens porten er lukket. Forleng linjen opp på veggen over porten. Åpne porten til banens høyeste punkt som vist. Trekk en kryssende linje horisontalt på veggen 5cm over høyeste punkt. Denne høyden vil tillate svingeklaring for portens øverste kant.

Tre typiske installasjoner vises. Din kan være annerledes. Takfestet (1) bør vinkles (Fig. A) for å gi skikkelig støtte. På ferdigbehandlede tak (Fig. B) må du feste en solid metallbrakett (ikke inkludert) (4) til takets bærebjelker før du installerer åpneren. Bruk vedlagte betongfester (5) til montering i betongtak (Figur C). Mål avstanden fra åpneren til bærebjelken på hver side av åpneren (eller tak). Kutt begge delene av hengebraketten til riktig lengde. Flat ut den ene enden av hver brakett og bøy eller vri disse for å tilpasse festevinklene. Prøv ikke å bøye ved braketthullene. Bor 4,5mm pilothull i bærebjelkene (eller tak). Fest de flate endene av brakettene til støttene med treskruer (2). Løft åpneren og fest den til hengebrakettene med skrue, låseskive og mutter (3). Kontroller at T-skinnen er sentrert over porten. FJERN den 25mm tykke planken. Betjen porten manuelt. Hvis porten treffer skinnen, må du heve veggfestet. Smør toppen og undersiden av skinnens overflate der trallen glir. En tube med smøremiddel er vedlagt.

INSTALLER VEGGFESTET – 12

Merk av ett av festehullsettene (4 eller 5). Bruk ikke hullene som er beregnet for takmontering. Bor 4,5 mm pilothull, og fest braketten med treskruer (3). B. Montering i taket: Forleng den vertikale midtlinjen (1) til den når taket. Sentrer veggfestet (2) på det vertikale merket, ikke mer enn 150 mm fra veggen. Pass på at pilen peker mot veggen. Merk kun av hullene som er beregnet for takmontering (4). Bor 4,5 mm pilothull, og fest braketten med treskruer (3).

FEST DEN MANUELLE UTLØSERSNOREN OG -HÅNDTAKET – 16 Tre en ende av snoren (1) igjennom hullet i toppen av det røde håndtaket slik at «NOTICE» [oppmerksom] kan leses riktig vei som vist (3). Fest med en halvstikk-knute (2). Knuten bør være minst 25mm fra enden av snoren for å hindre at den glipper. Tre den andre enden av snoren igjennom hullet i utløserarmen på den ytre trallen (4). Juster snorlengden slik at håndtaket er 1,8m over gulvet. Sikre med en halvstikk-knute. Merk: Dersom det er nødvendig å klippe av snoren, må du smelte den avkuttede enden med en fyrstikk eller lighter, slik at snoren ikke blir frynsete.

FEST T-SKINNEN TIL VEGGFESTET – 13 Plasser åpneren på garasjegulvet under veggfestet. Bruk emballasjen til å beskytte dekselet. Merk: For at T-skinnen skal gå klar av torsjonsfjonne i leddporter, kan det være nødvendig å løfte åpneren opp på en midlertidig støtte.

Åpneren må enten festes til en støtte eller holdes på plass av en annen person.

FOR Å UNNGÅ PROBLEMER MED INSTALLASJONEN MÅ DU IKKE SETTE I GANG GARASJEPORTÅPNEREN FØR DETTE ANVISES I INSTRUKSJONENE.

Løft T-skinnen opp til kjedehjulet og veggfestet møtes. Sett disse sammen ved hjelp av en gaffelbolt (1). Sikre innretningen med et ringfeste (2).

Kople åpneren til et lysnett som er forsvarlig JORDET i henhold til installasjonsinstruksjonene på merkelappen som er festet til strømledningen (og som angitt av lokale regler).

FEST PORTARMEN TIL TRALLEN – 20

Plasser trykk-knappen(e) på et sted der garasjeporten er synlig, godt unna porten og portens beslag, og utilgjengelig for barn.

Montering av leddport: Legg merke til portarmkonfigurasjonen på figur B. Montering av vippeport: Se fremgangsmåte på figur A.

Misbruk av åpneren kan føre til alvorlig personskade fra en port i bevegelse. La ikke barn betjene den lysende trykk-knappen eller fjernkontrollen. Fest «forsiktig»-etiketten på veggen nær trykk-knappen for å minne om sikre fremgangsmåter for betjening. Det er 2 skruepoler (1) på baksiden av den lysende trykk-knappen (2). Fjern ca. 6mm av isolasjonen fra ledningen (4). Del ledningene slik at du kan kople den hvite/røde ledningen til polskrue 1 og den hvite ledningen til polskrue 2. Fest den lysende trykk-knappen til innsiden av garasjeveggen med de vedlagte skruene (3). Bor 4mm hull og bruk murplugger (6) hvis du installerer på tørrmur. Et passende sted er ved siden av sidedøren, utenfor barns rekkevidde. Før ledningen opp langs veggen og tvers over taket til garasjeportåpneren. Bruk isolerte stifter (5) til å feste ledningen med. Mottakerens polskruer (7) er plassert på åpnerens bakpanel. Kople ledningen til polskruene på følgende vis: hvit/rød til 1 og hvit til 2.

BETJENING AV DEN LYSENDE TRYKK-KNAPPEN Trykk på knappen for å åpne og lukke porten. Trykk igjen for å reversere porten mens den lukker seg, eller for å stoppe porten når den åpner seg.

INSTALLASJON AV LYS OG LYSDEKSEL – 18 Installer en lyspære på maksimalt 40 watt (1) i sokkelen som vist. Lyset vil slås på og vil lyse i 4-1/2 minutt hvis strømmen er koplet til. Etter 4-1/2 minutt slås det av automatisk.

Sett de rette (1) og bueformede portarmseksjonene (2) sammen, slik at de blir så lange som mulig med deler (3, 4 & 5). Med porten lukket kopler du så den rette portarmseksjonen til portbraketten med en gaffelbolt (6). Sikre innretningen med et ringfeste (7). Før portarmen koples til trallen, må du justere grensene for portens banesyklus. Skruene for grensejustering er plassert på venstre sidepanel. Justering av åpen port: Reduser opp-grensen. Drei justeringsskruen for opp-grensen mot venstre, 5-1/2 gang helt rundt. Trykk ned den lysende trykk-knappen. Trallen vil da skyves til helt åpen stilling (8). Hev porten manuelt til åpen stilling (parallelt med gulvet) og løft portarmen (9) opp til trallen. Armen skal berøre trallen like bak portarmens forbindelseshull (10) som vist med hel linje på tegningen. Hvis armen ikke når langt nok, må opp-grensen justeres ytterligere. En hel omdreining tilsvarer 5cm på portens banesyklus. Justering av lukket port: Reduser ned-grensen. Drei justeringsskruen for ned-grensen mot høyre, 5 gang helt rundt. Trykk ned den lysende trykk-knappen. Trallen vil da skyves til helt lukket stilling (11). Lukk porten manuelt og løft portarmen (12) opp til trallen. Armen skal berøre trallen like foran portarmens forbindelseshull (13) som vist på tegningen med stiplet linje. Juster ned-grensen hvis det er nødvendig. En hel omdreining tilsvarer 5cm på portens banesyklus. Fest portarmen til trallen: Med porten lukket fester du den bueformede armen til trallen ved hjelp av den gjenværende gaffelbolten. Forsterk med et ringfeste. Merk: Du må muligens løfte porten noe opp for å forbinde de to. Kjør åpneren gjennom en hel banesyklus. Hvis porten bøyer seg noe «bakover» i helt åpen stilling, må opp-grensene reduseres til porten er parallell med gulvet.

Skift utbrente lyspærer med lyspærer som er beregnet til utendørs bruk.

PROGRAMMER ÅPNEREN OG FJERNKONTROLLEN – 21 FEST PORTBRAKETTEN – 19 Hvis du har foldeport eller vippeport med doble skinner, må du ha en utstyrspakke for portarmkonvertering. Følg instruksjonene for installasjon som er vedlagt den nye garasjeportarmen. Vær forsiktig når du fjerner og monterer armkonverteringspakken. Hold fingrene unna glidende deler. Fremgangsmåte for montering av leddport og vippeport: 1. Midtstill braketten (1) øverst på innsiden av døren, slik som vist. Merk hullene. 2. A. Garasjeporter av tre Bor 8mm hull og fest portbraketten med mutter, låseskive, og festebolt (2).

Åpneren må kun aktiveres når porten er fullt synlig og uten hindringer, og når åpneren er riktig justert. Ingen må gå inn eller ut av garasjen mens porten beveger seg. La ikke barn bruke trykk-knappen(e) eller fjernkontrollen(e). La ikke barn leke nær porten. Garasjeportens mottaker og fjernkontrollens sender er forhåndsinnstilt på fabrikken til en overensstemmende kode. Hvis du kjøper flere fjernkontroller, må garasjeportåpneren programmeres til å ta imot den nye koden. Innstilling av mottakeren i overensstemmelse med senderkoden 1. Trykk ned og hold fjernkontrollens trykk-knapp inne (1).

B. Garasjeporter av metall

2. Trykk deretter på mottakerens «smart»-knapp (2) på åpnerens bakpanel som vist. Åpnerlyset blinker én gang.

Fest med blikkskruer (3).

3. Slipp fjernkontrollens trykk-knapp.

Nå kommer garasjeportåpneren til å fungere når det trykkes på fjernkontrollknappen. Hvis knappen på fjernkontrollen slippes opp før lyset på åpneren blinker, aksepterer ikke åpneren koden. Slik slettes alle fjernkontrollkodene • Trykk på og hold smart-knappen på åpnerpanelet nede til indikatorlyset slukkes (ca. 6 sekunder). Alle kodene som åpneren har lært, blir da slettet. • Når fjernkontrollen skal omprogrammeres, må de to forgående trinnene gjentas for hver fjernkontroll som brukes.

4-N Løsne de to skruene (2) nœr toppen på åpnerens frontpanel. Plasser linsen mot panelet, med den hullete tappen (3) bak skruene. Klem bunntappene (4) på linsen inn i hullene på panelet (5). Stram skruene på toppanelet for å feste linsen.

TEST SYSTEMET FOR SIKKERHETSREVERSERING – 24

GRENSEJUSTERING – 22

Det er viktig at du tester systemet for sikkerhetsreversering. Garasjeporten må reversere når den kommer i kontakt med en 50mm hindring som er lagt flatt på gulvet. Dersom åpneren ikke er skikkelig justert, kan det resultere i alvorlige personskader fra en garasjeport som lukker seg. Gjenta testen én gang i måneden og juster porten om nødvendig.

Kjør åpneren gjennom en hel banesyklus. Grensejusteringer er ikke nødvendig når porten åpner og lukker seg helt, og ikke uten grunn reverserer i helt lukket stilling. Situasjoner som gjør det nødvendig å justere grensene, er beskrevet i listen nedenfor. Kjør åpneren gjennom en hel banesyklus etter hver justering. Merk: Dersom du gjentatte ganger har kjørt åpnermekanismen i løpet av justeringsprosessen, kan det hende at motoren går varm og slukker. La derfor motoren kjøle seg ned i 15 minutter etter at den har gått 5 ganger på rad. Les nøye gjennom det følgende før du begynner å justere kraften. Bruk en skrutrekker til grensejusteringen. Hvis porten ikke åpner seg helt, men åpner seg minst 1,5m: Forleng opp-banen. Vri justeringsskruen for opp-grensen (1) mot høyre. Én omgang tilsvarer en lengde på 5cm. Dersom porten ikke åpner seg minst 1,5m: Juster opp- (åpnings) kraften. Se Kraftjustering. Dersom porten ikke lukker seg helt: Hvis portarmen er ved maksimal lengde, må du forlenge ned-banen. Vri justeringsskruen for nedgrensen (2) mot venstre. Én omgang tilsvarer en lengde på 5cm. Dersom porten fremdeles ikke lukker seg helt, er veggfestet plassert for høyt. Dersom åpneren reverserer i helt lukket stilling: Reduser nedbanen. Vri justeringsskruen for ned-grensen (2) mot høyre. Én omgang tilsvarer en lengde på 5cm. Dersom porten reverserer når den lukker seg uten at det er hindringer i banen: Test porten for treghet. Trekk i det manuelle utløserhåndtaket. Åpne og lukk porten manuelt. Hvis porten er treg, må du kontakte portens serviceverksted. Hvis porten ikke er treg eller ubalansert, må du justere ned- (luknings-) kraften. KRAFTJUSTERING – 23 Kraften ved den enden av døren som lukker seg må ikke overstige 150 N (15 kg). Hvis lukkekraften er større enn 150 N, må Protector System installeres.

Fremgangsmåte: Legg en 50mm hindring (1) flatt på gulvet under garasjeporten. Lukk porten. Porten må reversere når den treffer hindringen. Hvis porten stopper når den treffer hindringen, går den ikke langt nok ned når den lukkes. Øk ned-grensen ved å vri kontrollen for ned-grensejustering mot venstre 1/4 gang. Gjenta testen. Når porten reverserer på 50mm hindringen, kan du fjerne sperren og kjøre åpneren gjennom en hel banesyklus. Porten må ikke reversere i lukket stilling. Hvis den gjør det, må du justere grenser og kraft, og gjenta testen av sikkerhetsreverseringen.

INSTALLER «THE PROTECTOR» – 25

Kraften ved den enden av døren som lukker seg må ikke overstige 150 N (15 kg). Hvis lukkekraften er større enn 150 N, må Protector System installeres. Etter at du har installert og justert åpneren, kan du installere ekstrautstyret kalt The Protector System™. Det medfølger egne instruksjoner med dette utstyret. The Protector System er en sikkerhetsanordning som ytterligere sikrer småbarn mot å bli klemt under garasjeporten. Systemet bruker en usynlig stråle som, når denne blir brutt, reverserer porten dersom denne er i ferd med å lukke seg, eller hindrer denne i å lukke seg dersom den er åpen. Dette ekstrautstyret anbefales på det sterkeste for familier med småbarn.

Kontrollene for kraftjustering (1 & 2) sitter på åpnerens bakpanel. Hvis du justerer kontrollene slik at motoren får for lite kraft, vil porten gjerne reversere uten grunn i lukningsfasen og stoppe i åpningsfasen. Værforholdene kan påvirke portens bevegelser, slik at det av og til blir nødvendig å foreta justeringer. Maksimalt kraftjusteringsområde er 260 grader, omtrent 3/4 av en hel omdreining. Tving ikke kontrollene over dette punktet. Bruk en skrutrekker for å vri kontrollene for kraftjustering. Test ned- (luknings-) kraften: Ta tak i porthåndtaket eller kanten på porten når den er gått omtrent halvveis gjennom ned-(luknings-) banen. Porten bør da reversere. (Reversering halveis ned i lukningssyklusen, garanterer ikke at den reverserer på en én tommes (50 mm) hindring.) Hvis det er vanskelig å holde porten eller hvis den ikke reverserer, må du redusere ned- (luknings-) kraften ved å vri kontrollen (2) mot venstre. Foreta små justeringer til porten reverserer normalt. Etter hver justering må du kjøre åpneren gjennom en hel syklus. Dersom porten ikke åpner seg minst 1,5m: Øk opp- (åpnings-) kraften ved å vri kontrollen (1) mot høyre. Foreta små justeringer til porten åpnes helt. Juster opp-grensen om igjen hvis nødvendig. Etter hver justering må du kjøre åpneren gjennom en hel syklus. Dersom porten reverserer under ned- (luknings-) syklusen: Øk ned- (luknings-) kraften ved å vri kontrollen (2) mot høyre. Foreta små justeringer til porten avslutter lukkesyklusen. Etter hver justering må du kjøre åpneren gjennom en hel banesyklus. Øk ikke kraften utover anbefalt minimumsmengde for å lukke porten.

5-N Bruk ikke kraftjusteringene til å kompensere for porter som er trege eller som setter seg fast. For stor kraft vil hemme driften av systemet for sikkerhetsreversering eller skade garasjeporten.

BETJENING AV ÅPNEREN STELL AV ÅPNEREN

Åpneren kan aktiveres av enhver av de følgende innretninger:

Hvis den er skikkelig installert, skal åpneren fungere problemfritt med minimalt vedlikehold. Åpneren trenger ikke ekstra smøring.

• Den lysende trykk-knappen. Hold trykk-knappen inne til porten begynner å bevege seg. • Nøkkellåsen på utsiden eller det nøkkelfrie innkomstsystemet (hvis du har installert en av disse). • Fjernkontrollen. Hold trykk-knappen nede til porten begynner å bevege seg. Manuell åpning av porten: Porten bør, om mulig, være helt lukket. Svake eller ødelagte fjærer kan lett føre til at en port faller hurtig ned. Dette kan resultere i alvorlig skade på personer eller eiendom. Porten kan åpnes manuelt ved å trekke utløserhåndtaket ned og bakover (mot åpneren). For å kople porten til igjen, trekker du utløserhåndtaket rett ned. Den vil kobles på igjen neste gang porten går opp eller ned. Bruk ikke utløserhåndtaket til å dra porten opp eller igjen. Når åpneren aktiveres av fjernkontrollen: 1. Hvis den er åpen, vil porten lukkes. Hvis den er lukket, vil porten åpnes. 2. Hvis den lukker seg, vil porten reversere. 3. Hvis den åpner seg, vil porten stoppe (for å gi kjæledyr plass til å gå inn og ut eller for utlufting). 4. Hvis porten er stoppet i en delvis åpen posisjon, vil den lukke seg.

Grense- og kraftjusteringer: Disse justeringene må kontrolleres og stilles skikkelig inn når åpneren installeres. Du trenger kun en skrutrekker. Værforholdene kan forårsake små forandringer i betjeningen av porten, som krever små justeringer, særlig i det første bruksåret. Se avsnittet om grense- og kraftjusteringer på side 5. Følg instruksjonene nøye og gjenta testen av systemet for sikkerhetsreversering etter enhver justering. Fjernkontrollens sender: Den bærbare fjernkontrollen kan festes til bilens solskjerm med den vedlagte klypen. Ekstra fjernkontroller kan kjøpes når som helst til bruk i bilene som benytter garasjen. Se avsnittet om ekstrautstyr. Mottakeren må programmeres til å fungere med eventuelle nye fjernkontroller. Fjernkontrollens batteri: Litiumbatterier skulle forsyne strøm i opp til 5 år. Når lyset blir svakt eller ikke tennes i det hele tatt, må du skifte ut batteriet. Dersom senderekkevidden blir mindre, bør du kontrollere batteri-testlampen. Utskiftning av batteriet: Bruk klypen for solskjermen eller bladet på en skrutrekker til å lirke opp dekselet for å skifte batteriene. Sett i batteriene med den positive siden opp. Sett tilbake dekselet ved å klemme det på plass langs begge sider. Kast ikke de brukte batteriene i husholdningens søppel. Ta med batteriene til et sted som samler inn spesialavfall.

5. Hvis den treffer en hindring mens den lukker seg, vil porten reversere. 6. Hvis den treffer en hindring mens den åpner seg, vil porten stoppe. 7. Ekstrautstyret Protector System vil, ved hjelp av en usynlig stråle, reversere en port som lukker seg og hindre en port i å lukkes dersom strålen brytes av en hindring. Dette utstyret ANBEFALES PÅ DET STERKESTE for familier med småbarn. La åpneren kjøle seg ned i 15 minutter etter at du har kjørt gjennom banesyklusen 5 ganger på rad. Lysparn i åpneren vil lyse når: 1. Åpneren først koples til; 2. Når strømmen brytes; 3. Når åpneren aktiveres. Lampen slås automatisk av etter 4-1/2 minutt. Pærene kan være maksimalt 40 watt. VEDLIKEHOLD AV ÅPNEREN

• Betjen porten manuelt. Hvis den er i ubalanse eller er treg, bør du kontakte et serviceverksted. • Kontroller at porten åpner og lukker seg fullstendig. Juster grensene og/eller kraften hvis det er nødvendig. To ganger i året: • Kontroller strammingen på kjedet. Koble fra trallen først. Juster hvis det er nødvendig. Vedlikehold én gang i året: Smør portens hjul, lagre og hengsler. Det er ikke nødvendig å smøre portåpneren. Ikke smør portskinnene.

1. Åpneren virker ikke fra fjernkontrollen:

8. Porten åpner seg, men lar seg ikke lukke:

• Har åpneren strømtilførsel? Sett lampen i stikkontakten. Kontroller sikringsboksen eller overbelastningsbryteren hvis lampen ikke lyser. (Noen stikkontakter aktiveres med en veggbryter.)

• Kontroller «The Protector System™» (hvis du har installert dette ekstrautstyret). Hvis lampen blinker, må du justere innstillingen.

• Har du fjernet alle andre låser på porten? Gå gjennom advarslene i installasjonsanvisningene på side 1. • Ligger det mye is eller snø under porten? Porten kan ha frosset fast i bakken. Fjern alle hindringer. • Fjaren i garasjeporten kan vare ødelagt. Skift fjaren. • Gjentatt bruk kan ha utløst overopphetingsbeskytteren i motoren. Vent i 15 minutter og prøv igjen.

• Kontroller ned-kraften hvis lyset på åpneren ikke blinker, og installasjonen er ny. Gjenta testen av sikkerhetsreverseringen etter å ha foretatt justeringer.

9. Lysparen i åpneren slås ikke på: Bytt ut lyspæren (maks. 40 watt). Skift utbrente lyspærer med lyspærer som er beregnet til utendørs bruk.

2. Fjernkontrollen har liten rekkeviddde: • Er batteriet installert? Kontroller batteritestlampen. Hvis den lyser svakt, må du skifte ut batteriet.

10. Lysparen i åpneren slås ikke av:

• Plasser fjernkontrollen et annet sted i bilen.

Det kan være noe galt med jordingen i tak- eller veggkontakten. Åpneren må være jordet.

3. Porten reverserer uten grunn, og lyset på åpneren blinker ikke:

11. Åpneren henger igjen eller det er nødvendig med maksimal kraft for å aktivere porten:

• Les gjennom avsnittet om kraftjustering.

Det kan hende porten er ubalansert eller at fjærene har røket. Lukk porten og bruk den manuelle utløsersnoren til å kople fra trallen. Åpne og lukk porten manuelt. En skikkelig balansert port kan stoppe i et hvilket som helst punkt på banesyklusen, holdt oppe utelukkende av fjærene. Hvis porten ikke kan dette, må du kontakte et serviceverksted for å rette opp feilen. Øk ikke kraften for å drive åpneren.

• Hvis porten reverserer i HELT LUKKET posisjon, må du redusere banegrensene.

12. Åpnerens motor brummer litt, men virker ikke:

Gjenta testen av sikkerhetsreverseringen etter å ha foretatt justeringer.

• Garasjeportens fjærer er ødelagte. SE OVENFOR.

• Er det noe som hindrer porten? Trekk i utløserhåndtaket. Betjen porten manuelt. Hvis den er ubalansert eller treg, må du kontakte et serviceverksted. • Fjern eventuell is eller snø fra gulvet under porten.

Normalt er det nødvendig å foreta kraft- og grensejusteringer en gang i blant. Spesielt kan værforholdene påvirke portens bane.

4. Porten reverserer uten grunn, og lyset på åpneren blinker i 5 sekunder etter at porten er reversert: Kontroller «The Protector System™» (hvis du har installert dette ekstrautstyret). Hvis lampen blinker, må du korrigere innstillingen.

• Hvis problemet forekommer første gangen du betjener garasjeportåpneren, er porten låst. Åpne portens lås. Hvis kjedet har vært tatt av og satt på igjen, kan det hende at motoren er ute av fasen. Ta kjedet av, og sett motoren til ned-posisjon. Observer drivtannhjulet. Når det snur seg mot høyre og stopper i nedposisjonen, kan du sette kjedet på igjen. Gjenta testen av sikkerhetsreverseringen etter å ha foretatt justeringer.

5. Støy fra åpneren forstyrrer husfreden:

13. Åpneren aktiveres ikke på grunn av strømbrudd:

Hvis støy fra åpneren er et problem fordi garasjen er for nær boligen, kan du installere en vibrasjonsisolator, pakke 41A3263. Dette utstyret var utformet for å eliminere støy fra garasjeportåpneren og er enkelt å installere.

• Trekk den manuelle utløsersnoren og -håndtaket ned og bakover for å kople fra trallen. Porten kan nå betjenes manuelt. Når strømmen kommer tilbake, trekker du utløserhåndtaket rett ned. Neste gang åpneren aktiveres blir trallen sammenkoplet igjen.

6. Gararesjeporten åpner og lukker seg av seg selv:

• Med en nødåpningslås 1702EML (ekstrautstyr) kan du frakople trallen fra utsiden av garasjen i tilfelle strømbrudd.

• Har en av naboene dine en garasjeportåpner som benytter samme kode? Endre din egen kode.

14. Kjedet henger i bue eller er slakt:

• Pass på at fjernkontrollens trykk-knapp ikke sitter fast.

Det er normalt at kjedet henger litt i bue når porten er lukket. Bruk den manuelle utløsersnoren til å koble fra trallen. Hvis kjedet går tilbake til normal høyde når trallen er frakoblet og porten er reversert på en 1 tommes (50 mm) hindring som ligger flatt, er det ikke nødvendig å justere strammingen av kjedet.

7. Porten stopper, men lukker seg ikke helt igjen: Les gjennom avsnittet om grensejustering. Gjenta testen av sikkerhetsreverseringen etter å ha foretatt justeringer av portarmens lengde, lukningskraften eller nedgrensen.

(1) Modell 4330EML Enkel fjernkontroll (2) Modell 4333EML 3-kanals fjernkontroll (3) Modell 4335EML Mini-fjernkontroll med 3 funksjoner (4) Modell 845EML Flerfunksjons portkontrollpanel (5) Modell 75EML Lysende kontrollknapp for porten (6) Modell 747EML Nøkkelfritt innkomstsystem (7) Modell 760EML Utendørs nøkkellås (8) Modell 1702EML Nødåpningslås (9) Modell 770EML The Protector System™ (10) Modell 1703EMLPortarm The Chamberlain Arm™ (11) Modell 1EMLHurtigutkobling for dørhåndtak (12) Modell 34EMLNøkkelbryter med 2 kommandoer - forsenket Modell 41EML Nøkkelbryter med 2 kommandoer - utvendig installasjon INSTRUKSJONER FOR TILKOPLING AV EKSTRAUTSTYR Nøkkelfritt inngangssystem: Til åpnerens poler: Rød-1 og Hvit-2

Protector System™: Til åpnerens poler: Hvit-2 og Sort-3

Lysende knapp: Til åpnerens poler: Rød-1 og Hvit-2

Kontrollpanel på vegg: Til åpnerens poler: Rød-1 og Hvit-2

Nøkkellås på utsiden: Til åpnerens poler: Rød-1 og Hvit-2

Maks. trekkraft 600N WATT500 Motor TypeHjelpefasemotor med driftskondensator Hastighet1500 r/min VoltKun 230-240 volt AC-50Hz Drivkraftmekanisme Gir 16:1 snekkedrevsutveksling Drivkraft Kjede/kabel med enkel tralle på T-skinne av stål BanelengdeJusterbar til 2,29m Banehastighet178 mm/sek. LampePå når porten starter, av 4-1/2 minutt etter stopp. Portledd Justerbar portarm. Utløsersnor for tralle. Sikkerhet PersonligTrykk-knapp og automatisk reversering i ned- retningen. Trykk-knapp og automatisk stopp i opp-retningen. Elektronisk Uavhengige justeringsskruer for opp- og ned- -kraft Elektrisk Beskytter for overoppheting av motoren og lavspennings ledningsnett for trykk-knapp. Grenseinnretning Krets utløst av grensemutter Grensejustering Justeres med skrutrekker på sidepanelet Startkrets Lavspenningskrets for trykk-knapp Dimensjoner Lengde (total)3,11m Nødvendig overhøyde ....5cm Hengevekt14,5 kg Registre for mottakerminne Datakode 12 Kodebryter 1 Knappepanel1

8-N EKSTRAUTSTYR – 26

Konformitetserklæring Automatisk garasjeportåpner Modell 2000ML samsvarer med aktuelle avsnitt av standardeneEN 300 220-3, EN55014, EN61000-3, ETS 300 683, og EN60335-1 i henhold til bestemmelsene og alle vedlegg

i EU-direktivene 1999/5/EC, 73/23/EEC, 89/336/EEC Inkorporasjonserklæring Når en automatisk garasjeportåpner, modell 2000ML, installeres og vedlikeholdes i samsvar med alle produsentens anvisninger, og installeres i kombinasjon med en garasjeport som også er installert og vedlikeholdt i samsvar med produsentens anvisninger, oppfylles vilkårene i EU-direktiv 89/392/EEC og alle tillegg. Jeg, undertegnende, erklærer herved at det angitte utstyret ovenfor og eventuelt tilbehør som er oppført i håndboken, oppfyller ovennevnte direktiver og standarder.
