KÄYTTÖOHJE LM1000A CHAMBERLAIN

GARANTI FÖR GARAGEPORTÖPPNARE

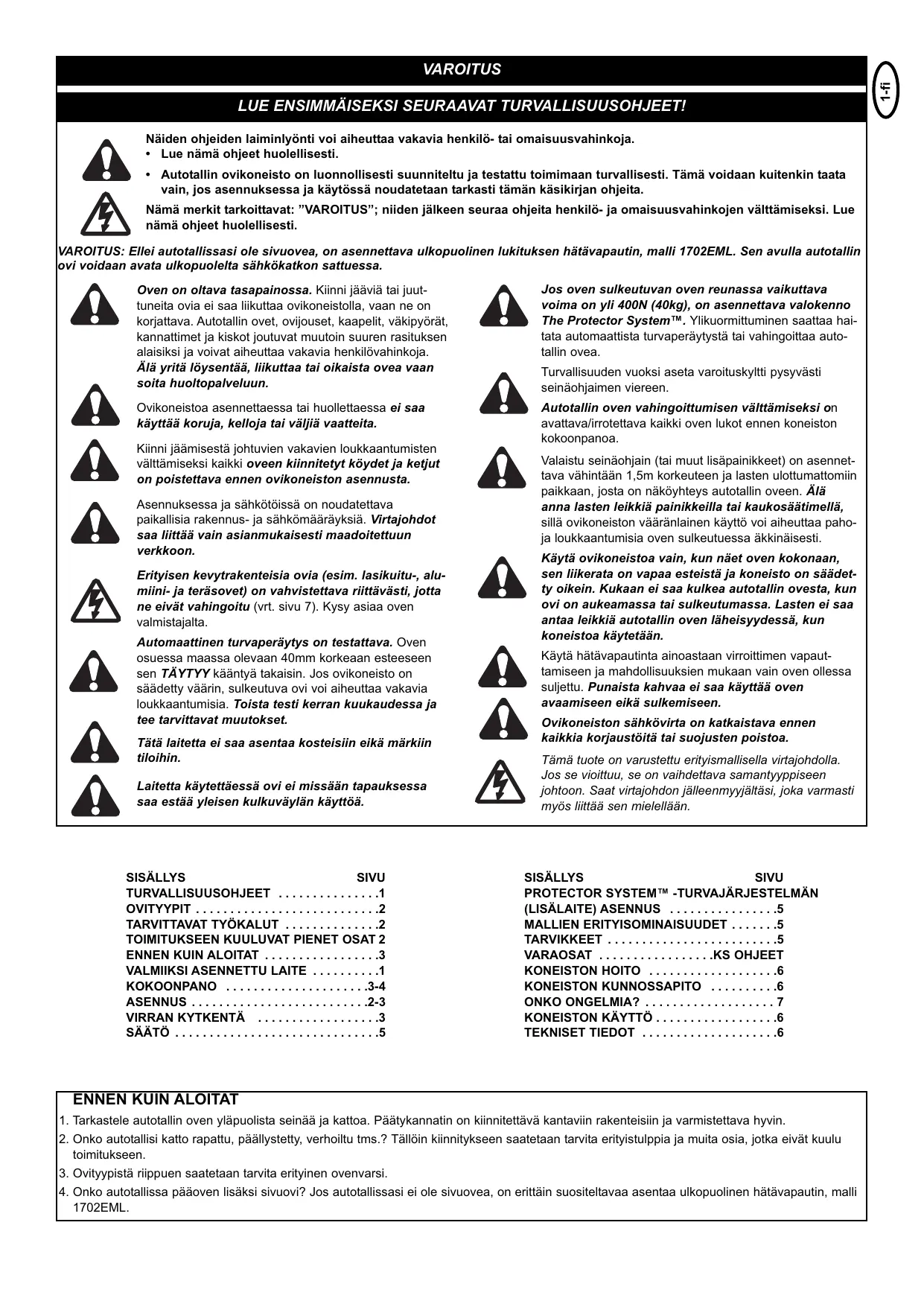

LUE ENSIMMÄISEKSI SEURAAVAT TURVALLISUUSOHJEET! Näiden ohjeiden laiminlyönti voi aiheuttaa vakavia henkilö- tai omaisuusvahinkoja.

• Lue nämä ohjeet huolellisesti.
• Autotallin ovikoneisto on luonnollisesti suunniteltu ja testattu toimimaan turvallisesti. Tämä voidaan kuitenkin taata vain, jos asennuksessa ja käytössä noudatetaan tarkasti tämän käsikirjan ohjeita. Nämä merkit tarkoittavat: ”VAROITUS”; niiden jälkeen seuraa ohjeita henkilö- ja omaisuusvahinkojen välttämiseksi. Lue nämä ohjeet huolellisesti. VAROITUS: Ellei autotallissasi ole sivuovea, on asennettava ulkopuolinen lukituksen hätävapautin, malli 1702EML. Sen avulla autotallin ovi voidaan avata ulkopuolelta sähkökatkon sattuessa. Oven on oltava tasapainossa. Kiinni jääviä tai juuttuneita ovia ei saa liikuttaa ovikoneistolla, vaan ne on korjattava. Autotallin ovet, ovijouset, kaapelit, väkipyörät, kannattimet ja kiskot joutuvat muutoin suuren rasituksen alaisiksi ja voivat aiheuttaa vakavia henkilövahinkoja. Älä yritä löysentää, liikuttaa tai oikaista ovea vaan soita huoltopalveluun. Jos oven sulkeutuvan oven reunassa vaikuttava voima on yli 400N (40kg), on asennettava valokenno The Protector System™. Ylikuormittuminen saattaa haitata automaattista turvaperäytystä tai vahingoittaa autotallin ovea. Ovikoneistoa asennettaessa tai huollettaessa ei saa käyttää koruja, kelloja tai väljiä vaatteita. Autotallin oven vahingoittumisen välttämiseksi on avattava/irrotettava kaikki oven lukot ennen koneiston kokoonpanoa. Kiinni jäämisestä johtuvien vakavien loukkaantumisten välttämiseksi kaikki oveen kiinnitetyt köydet ja ketjut on poistettava ennen ovikoneiston asennusta. Asennuksessa ja sähkötöissä on noudatettava paikallisia rakennus- ja sähkömääräyksiä. Virtajohdot saa liittää vain asianmukaisesti maadoitettuun verkkoon. Erityisen kevytrakenteisia ovia (esim. lasikuitu-, alumiini- ja teräsovet) on vahvistettava riittävästi, jotta ne eivät vahingoitu (vrt. sivu 7). Kysy asiaa oven valmistajalta. Automaattinen turvaperäytys on testattava. Oven osuessa maassa olevaan 40mm korkeaan esteeseen sen TÄYTYY kääntyä takaisin. Jos ovikoneisto on säädetty väärin, sulkeutuva ovi voi aiheuttaa vakavia loukkaantumisia. Toista testi kerran kuukaudessa ja tee tarvittavat muutokset. Tätä laitetta ei saa asentaa kosteisiin eikä märkiin tiloihin. Laitetta käytettäessä ovi ei missään tapauksessa saa estää yleisen kulkuväylän käyttöä. SISÄLLYS SIVU TURVALLISUUSOHJEET . . . . . . . . . . . . . . .1 OVITYYPIT . . . . . . . . . . . . . . . . . . . . . . . . . . .2

TARVITTAVAT TYÖKALUT . . . . . . . . . . . . . .2

• KOKOONPANO p. 3
• -4 ASENNUS p. 2
• -3 VIRRAN KYTKENTÄ p. 3
• SÄÄTÖ Turvallisuuden vuoksi aseta varoituskyltti pysyvästi seinäohjaimen viereen. Valaistu seinäohjain (tai muut lisäpainikkeet) on asennettava vähintään 1,5m korkeuteen ja lasten ulottumattomiin paikkaan, josta on näköyhteys autotallin oveen. Älä anna lasten leikkiä painikkeilla tai kaukosäätimellä, sillä ovikoneiston vääränlainen käyttö voi aiheuttaa pahoja loukkaantumisia oven sulkeutuessa äkkinäisesti. Käytä ovikoneistoa vain, kun näet oven kokonaan, sen liikerata on vapaa esteistä ja koneisto on säädetty oikein. Kukaan ei saa kulkea autotallin ovesta, kun ovi on aukeamassa tai sulkeutumassa. Lasten ei saa antaa leikkiä autotallin oven läheisyydessä, kun koneistoa käytetään. Käytä hätävapautinta ainoastaan virroittimen vapauttamiseen ja mahdollisuuksien mukaan vain oven ollessa suljettu. Punaista kahvaa ei saa käyttää oven avaamiseen eikä sulkemiseen. Ovikoneiston sähkövirta on katkaistava ennen kaikkia korjaustöitä tai suojusten poistoa. Tämä tuote on varustettu erityismallisella virtajohdolla. Jos se vioittuu, se on vaihdettava samantyyppiseen johtoon. Saat virtajohdon jälleenmyyjältäsi, joka varmasti myös liittää sen mielellään. SISÄLLYS SIVU p. 5

1. Tarkastele autotallin oven yläpuolista seinää ja kattoa. Päätykannatin on kiinnitettävä kantaviin rakenteisiin ja varmistettava hyvin. 2. Onko autotallisi katto rapattu, päällystetty, verhoiltu tms.? Tällöin kiinnitykseen saatetaan tarvita erityistulppia ja muita osia, jotka eivät kuulu toimitukseen.

3. Ovityypistä riippuen saatetaan tarvita erityinen ovenvarsi.

4. Onko autotallissa pääoven lisäksi sivuovi? Jos autotallissasi ei ole sivuovea, on erittäin suositeltavaa asentaa ulkopuolinen hätävapautin, malli 1702EML. 1-fi VAROITUS

Yhtenäinen ovi, jossa on vain vaakasuora raide. Yhtenäinen ovi, jossa on pystysuora & vaakasuora raide – tarvitaan erityinen ovenvarsi (E, The Chamberlain Arm™). Neuvottele myyjäliikkeen kanssa. Moniosainen ovi käyrällä raiteella – Ks. 20B – yhdistä ovenvarsi. Yli 2,5 m korkuisiin oviin tarvitaan Protector-järjestelmä (29 (9)). Katosovi – Tarvitaan erityinen ovenvarsi (E, The Chamberlain Arm™) ja Protector-järjestelmä (29 (9)). Neuvottele myyjäliikkeen kanssa The Chamberlain Arm™ käytettäväksi ovityypeissä B ja D.

kuusiokantaruuvi lukitusruuvi puuruuvit liitintapit kahva ankkurit betoniankkurit joustolaatat kuusiokantamutteri kiinnitysrenkaat (11) (12) (13) (14) (15) (16) (17) kuusiokantaruuvi lukitusmutteri metrinen kierteittävä ruuvi kuusiokoloruuvi lukituspultti kuusiokantamutteri kuusiokoloruuvi Kokoonpanon, asennuksen ja säädön aikana on hyvä katsoa välillä valmiiksi asennetun laitteen kuvaa. kiinnitin kaapelipyörän pidike virroitin kisko ketju kattokiinnitys virtajohto koneisto lampunsuojus Skyv løperens ytterdel (1) på den bakre enden (åpner) av skinnene (2). Pass på at enden med utkoplingsarmen for løperen (3) peker i retning av åpneren. Skyv løperens ytterdel ned langs skinnen til den koples sammen med løperens innerdel.

9 KIINNITÄ KISKO KONEISTOON JA ASENNA

KETJU/HAMMASHIHNA Pidä ketju (4) ja hammashihna (5) poissa tieltä ja työnnä kiskoa (1) alustaan (2), kunnes kisko pysyy lujasti kiinni. Aseta ketju/hammashihna hammaspyörälle (3) ja varmista, että hampaat osuvat tarkasti ketjuun/hammashihnaan.

(1) (2) (3) (4) (5) (6) (7) (8) (9) Aseta kaapelipyörän pidike (1) ja sisävirroitin (2) kiskoasennuksen takapäähän (avaajan puoleiseen päähän) (3), varmista, että asetat kaapelipyörän pidikkeen nuolen mukaisesti (4) kiskon (5) etupäähän (kannattimen puoleiseen päähän). Työnnä kannatinta kiskon (5) etupäätä (kannattimen puoleista päätä) kohti. Aseta lukkopultti (6) ovenpuoleisen kiinnityksen (7) läpi. Kiinnitä jousimutteri (8) ja aluslaatta (9) löysästi lukkopulttiin. Aseta ovenpuoleisen kiinnityksen (7) lukkopultti (6) kaapelipyörän pidikkeen (1) aukkoon. Työnnä ovenpuoleista kiinnitystä (7) kiskon (4) etupäätä (kannattimen puoleista päätä) kohti (10). 8 FESTING AV LØPEREN TIL LØPESKINNEN

Pujota jousimutteri lukkopulttiin ja kiristä käsin. Aseta ruuvitaltan kärki (1) yhteen mutterirenkaan (2) aukoista ja paina se tiiviisti ovenpuoleista kiinnitystä vasten. Aseta kiintoavain (3) jousimutterin (4) nelikulmaiseen päähän, kierrä mutteria kevyesti 1/4 kierrosta myötäpäivään, kunnes mutterirengas (2) vapautuu ovenpuoleiseen kiinnitykseen (5) nähden. Näin jousen jännitys on optimaalinen. Jos ketju on liian löysällä, se voi irrota ketjupyörästä. Jos ketju lipsuu, kiristä jousimutteria lisää kääntämällä sitä 1/2 kierrosta myötäpäivään. ÄLÄ kiristä ketjua liikaa. ASENNUS ASENNUS Tärkeää! Jos ovesi on kippiovi, seuraa kiskon kokoonpanossa tämän käyttöohjeen lisäksi Chamberlain™-ovenvarren (The Chamberlain Arm™) mukana seuraavia asennusohjeita. Käytä suojalaseja, kun työskentelet pään yläpuolella, jotta et vahingoita silmiäsi. Kytke irti kaikki autotallin oven lukot, jottei autotallin ovi vahingoitu. Vakavan henkilövahingon välttämiseksi on poistettava kaikki autotallin oveen yhdistetyt köydet ennen autotallin oven avaajan asentamista. Tilan sallitessa suosittelemme avaajan asentamista 2,1m tai enemmän lattiapinnan yläpuolelle. 5 KISKON ASENNUS Voitele kiskon osien sisäpinnat rasvalla (1). Aseta kiskon osat (2) tasaiselle pinnalle asennusta varten. Kiskon neljä osaa voivat olla halutussa järjestyksessä. Aseta kiskotuki (3) yhteen kiskon osista. Kaksi kiskon osaa yhdistetään työntämällä kiskotuki seuraavaan osaan. Kiskonosat (4) yhdistetään puunkappaleen (5) päällä siten, että ne ovat suorassa toisiinsa nähden. Toista sama muilla kiskonosilla.

6 KETJUN/HAMMASHIHNAN ASENNUS

Ota ketju/hammashihna ulos laatikosta ja aseta se lattialle (varo, ettei ketju/hammashihna mene sotkuun). A. Ketju: Työnnä ketjulukon (3) tapit ketjun lenkin (4) ja virroittimen takapäässä (5) olevan reiän läpi. Työnnä kärkikappale (2) tappien päälle ja loviin. Työnnä kiinnitysjousi (1) kärkikappaleen päälle ja tappien loviin, kunnes molemmat tapit lukittuvat kunnolla paikoilleen. B. Hammashihna: Kiinnitä virroittimen yhdyskappale (6) virroittimen (8) loveen (7). 2-fi 1 OVITYYPIT

17 KIINNITÄ HÄTÄVAPAUTUSNARU JA -KAHVA

Päätykannattimen on oltava tukevasti kiinni seinässä tai katossa. Mikäli tarpeen, on seinä ja katto vahvistettava 40mm laudalla. Näiden ohjeiden laiminlyönti voi aiheuttaa suojajärjestelmän väärän toiminnan. Voit kiinnittää päätykannattimen joko päätyseinään (1) tai kattoon (3). Seuraa niitä ohjeita, jotka sopivat sinun ovityyppiisi. Oven ollessa suljettuna, merkitse autotallin oven pysatysuora keskiviiva (2). Jatka viivaa ylemmän ovenpuoliskon yläpuolella olevaan päätyseinään. Avaa ovi niin pitkälle kuin mahdollista. Piirrä ristiinkulkeva vaakasuora viiva päätyseinään 5cm (4) korkean kohdan yläpuolelle, jotta ovi voi liikkua vapaasti. Pujota narun (1) toinen pää punaisen kahvan yläpäässä olevasta reiästä sisään, siten että “NOTICE” voidaan lukea oikea puoli ylöspäin kuten kuvassa näytetään (3). Kiinnitä yksinkertaisella solmulla (2). Solmun on oltava ainakin 25mm narun päästä, jottei se luista. Pujota narun toinen o-pää ulkovirroittimen (4) vapautusvarren läpi. Säädä narun pituus siten, että kahva on 1,8m lattiasta. Kiinnitä yksinkertaisella solmulla. HUOM.: Jos on tarpeen leikata narua, kuumasaumaa leikattu pää tulitikulla tai sytyttimellä estääksesi narun rispautumisen.

13 ASENNA YLEMMÄN OVENPUOLISKON KANNATIN

HUOM.: Käytä kohdassa 12 tehtyä pystysuoraa keskiviivaa ja vaakasuoria viivoja, jotta päätykannatin tulee asetetuksi tarkasti. A. Seinäkiinnitys: Aseta kannatin (1) pystysuoran keskiviivan (2) mukaan siten, että kannattimen alapää on vaakasuoran viivan (4) kohdalla (nuolen osoittaessa katon suuntaan). Merkitse kaikki kannattimen reiät (5). Poraa 4,5mm alkureiät ja kiinnitä kannatin puuruuveilla (3). B. Kattokiinnitys: Jatka vaakasuoraa merkkiviivaa (2) katon puolelle. Keskitä kannatin (1) pystysuoraan viivaan nähden enintään 150mm etäisyydelle seinästä. Varmista, että nuoli osoittaa seinän suuntaan. Merkitse kaikki kannattimen reiät (5). Poraa 4,5mm alkureiät ja kiinnitä kannatin puuruuveilla (3). Betonikattoon kiinnitettäessä käytä toimitukseen kuuluvia betoniankkureita (6).

14 KIINNITÄ KISKO PÄÄPUOLEN KANNATTIMEEN

Aseta avaaja autotallin lattialle ylemmän ovenpuoliskon kannattimen alle. Käytä pakkausmateriaalia suojaamaan suojusta. Nosta kiskoa, kunnes ovenpuoleisen kiinnityksen ja päätykannattimen reiät ovat samalla kohdalla. Kiinnitä liitintapilla (1). Aseta kiinnitysrengas (2) varmistukseksi. HUOM.: Jotta moniosaisen oven jouset eivät haittaisi kiskon liikettä, voi olla tarpeen nostaa runko tilapäisen tuen päälle. Avaajan on oltava joko tuettu tai toisen henkilön on pidettävä sitä paikoillaan. 15 ASETA AVVAJA HUOM.: 25mm lauta (1) on sopiva asetusapu ovi – kisko-etäisyyden asettamiseksi (paitsi jos sisäkorkeus ei riitä). Nosta avaaja tikapuiden päälle. Avaa autotallin ovi. Aseta 25mm lauta (1) (kakkosnelonen) oven yläosaan lähelle keskiviivaa kuvan osoittamalla tavalla. Pane kisko lautaa vasten. Jos kohotettu ovi lyö virroitinta, vedä virroittimen vapautinvartta alaspäin kytkeäksesi irti sisä-ulko-osat. Virroitin voi jäädä irtikytketyksi kunnes virroittimen yhdysvarsi on valmis. 16 RIPUSTA AVAAJA Avaaja on kiinnitettävä tukevasti autotallin rakenteelliseen tukeen. Kolme tyypillistä asennusta näytetään. Sinun voi olla erilainen. Riippukannattimet (1) tulee asentaa kulmittain (Kuvio A) tukevuuden aikaansaamiseksi. Ennen avaajan asennusta liitetään rakenteelliseksi tueksi viimeisteltyihin kattoihin (Kuvio B) tukeva metallikannatin (ei seuraa mukana) (4). Betonisisäkattoon asennettaessa (Kuvio C), käytä mukana seuraavia betoniruuveja. Mittaa etäisyys rakenteellisiin tukiin kummaltakin puolelta (tai kattoon). Leikkaa molemmat riippukannattimen palaset vaadittuihin pituuksiin. Tasoita kummankin kannattimen toinen pää ja taivuta tai kierrä siten, että se sopii kiinnityskulmiin. Älä taivuta kannattimien reikien kohdalta. Poraa 4,5mm ohjausreiät rakenteellisiin tukiin (tai kattoon). Kiinnitä kannattimien litteät päät tukiin puuruuveilla (2). Nosta avaajaa ja kiinnitä kannattimiin ruuvilla, joustolevyllä ja mutterilla (3). Varmista, että kisko on keskellä ovea. POISTA 25mm lauta. Käytä ovea käsin. Jos ovi iskee kiskoa, kohota ylemmän ovenpuoliskon kannatinta. Käytä kiskorasvaa ja voitele kiskon pohjapinta (5). VIRRAN KYTKENTÄ

ASENNUSVAIKEUKSIEN VÄLTTÄMISEKSI KYTKE OVIKONEISTO

PÄÄLLE VASTA KUN OHJEISSA NIMENOMAAN NEUVOTAAN TEKEMÄÄN NIIN. Koneiston saa liittää vain asianmukaisesti asennettuun pistorasiaan.

18 ASENNA VALO JA LINSSI

Asenna enintään 40 watin (230V, E27) lamppu (lamppuja ei toimiteta mukana) jokaiseen lampunistukkaan (1). Ripusta linssin takaosa (2) suojukseen saranakoukkujen (3) vasemmalta puolelta, kuten kuvassa. Sulje linssi painamalla varovasti yläkulmista ja työntämällä läpät (4) suojuksen koloihin (5). Kun haluat vaihtaa lampun, vapauta läpät painamalla linssin yläkulmia. Linssi putoaa auki, mutta sen takaosa jää kiinni saranakoukuista. Valo syttyy ja palaa 2-1/2 minuuttia, kun virta yhdistetään. 2-1/2 minuutin kuluttua se sammuu. 19 OVIKANNATTIMEN KIINNITYS Jos kyseessä on pystysuoralla kiskolla varustettu kippiovi, tarvitaan erityinen ovenvarsi. Noudata tällöin erityisen ovenvarren mukana toimitettuja ohjeita. Ole varovainen ottaessasi erityisovenvarren pakkauksesta ja asentaessasi sen; älä pane sormia liukuvien osien alle. HUOMAUTUS: Kevyisiin oviin tarvitaan vaaka- ja pystysuorat vahvistukset. Moniosaisen ja yksiosaisen oven asennus: Ovikannattimessa (1) on kiinnitysreiät oikealla ja vasemmalla puolella. Jos tarvitset kiinnitykseen ylempää ja alempaa kiinnitysreikää, asenna ovikannatin ja oven kiinnityslevy (2) kuvan osoittamalla tavalla.

1. Aseta kannatin keskelle ylös oven sisäpuolelle kuvan osoittamalla

tavalla (tarpeen mukaan kiinnityslevyllä tai ilman). Merkitse reiät. A. Yksiosainen ovi tai yksikiskoinen nosto-ovi: kiinnitä ovihela sisäpuolelle, oven yläosaan. B. Nosto-ovi, jossa kaksi vaakasuoraa kiskoa: Kiinnitä ovihela 150-250 mm päähän oven yläreunasta.

Poraa 8 mm reiät ja kiinnitä ovikannatin mutterilla, joustolaatalla ja lukkoruuvilla (3). B. Metalliovet Kiinnitä puuruuveilla (4). C. Yksiosainen ovi – valinnainen Kiinnitä puuruuveilla (4). 20 OVENVARREN ASENNUS A. YKSIOSAISTEN OVIEN ASENNUS: Yhdistä suora (1) ja käyrä ovenvarsi (2) toimitukseen kuuluvilla liitoselementeillä (3, 4, 5) mahdollisimman pitkäksi (kaksi tai kolme reikää päällekkäin). Oven ollessa suljettuna liitä suora ovenvarsi (1) oven kannattimeen liitintapilla (6) ja varmista liitos kiinnitysrenkaalla (7). Irrota sisä- ja ulkovirroitin toisistaan. Työnnä ulkovirroitinta takaisin koneiston suuntaan ja liitä käyrä ovenvarsi (2) liitintapilla (6) virroittimen (8) liitinreikään. Ovea täytyy tällöin ehkä kohottaa jonkin verran. Varmista kiinnitysrenkaalla (7). HUOMAUTUS: Asennon ”AUKI” raja-arvon säädössä ovi ei saa taipua alaspäin täysin avoimessa asennossa. Pienikin taipuma alaspäin (9) aiheuttaa tarpeettoman nykivää liikettä avattaessa ovea tai suljettaessa sitä täysin avoimesta asennosta. B. MONIOSAISEN OVEN ASENNUS: Kiinnitä kuvan B mukaisesti ja siirry sitten kohtaan 21. 3-fi

23 AUKI/KIINNI/SEIS-TOIMINTO

Asenna seinäohjain vähintään 1,5 m korkeuteen ja lasten ulottumattomiin paikkaan, josta on näköyhteys autotallin oveen ja jossa se ei ole oven tai ovikiskon tiellä. (vain monitoimintoisella seinäohjaimella) Voit ohjelmoida kauko-ohjaimesi niin, että se ohjaa ovea kaikilla kolmella painikkeella: vasenta painiketta käytetään vain oven avaamiseen, Ovenkoneiston väärinkäyttö voi johtaa vakaviin henkilövahinkoihin keskimmäistä sulkemiseen ja oikeaa painiketta pysäyttämiseen. Toiminnot voidaan ohjelmoida seuraavasti: auki tai kiinni liikkuvan oven vuoksi. 1. Oven ollessa suljettu pidä kauko-ohjaimen vasenta painiketta alhaalLasten ei saa antaa käyttää seinäpainiketta eikä kaukosäädintä. la. Turvallisuuden vuoksi aseta varoituskyltti pysyvästi seinäohjaimen

2. Pidä seinäohjaimen lukituspainiketta (Lock) painettuna.

3. Pidä seinäohjaimen isoa painiketta painettuna.

Seinäohjaimen (2) takapuolella on kaksi pinnettä (1). Kuori noin 6mm Päästä kaikki painikkeet, kun ovikoneiston valo alkaa vilkkua. Testaa eristettä johtimesta (4). Erota johtimia tarpeeksi, jotta voit yhdistää toiminta painamalla kauko-ohjaimen vasenta painiketta (auki), tällöin punavalkoisen johtimen päätepinteeseen 1 (RED) ja valkoisen johtimen oven pitäisi avautua. Paina uudelleen oven ollessa auki – tällöin ei päätepinteeseen 2 (WHT). pitäisi tapahtua mitään. Paina keskimmäistä painiketta (kiinni), tällöin Kiinnitä painike autotallin sisäseinään toimitukseen kuuluvilla metalliruu- oven pitäisi mennä kiinni. Paina oikeanpuoleista painiketta (seis) oven ollessa liikkeessä, tällöin oven pitäisi pysähtyä heti. veilla (3). Poraa 4mm reiät ja käytä ankkureita, jos asennat painikkeen elementtiseinään. Sopiva paikka on sivuoven vieressä poissa lasten

24 AVAIMETTOMAN KÄYTÖN OHJELMOINTI

ulottuvilta. Vedä johdin ylös seinää ja kattoa pitkin autotallin ovikoneistoon. Käytä Käytä ovikoneistoa vain, kun ovi on kokonaan näkyvissä, vapaa eristettyjä niittejä johtimen kiinnittämiseen. Vastaanottimen pinteet sijait- esteistä ja oikein säädetty. Kukaan ei saa kulkea autotallin ovesta, sevat koneiston lampun suojuksen takana. Yhdistä johdin päätepinteisi- kun ovi on aukeamassa tai sulkeutumassa. Lasten ei saa antaa in seuraavasti: punavalkoinen punaiseen ja valkoinen valkoiseen (5). käyttää painikkeita tai kaukosäätimiä eikä leikkiä autotallin oven läheisyydessä. Painikkeen käyttö HUOMAUTUS: Avaimeton käyttösi on ohjelmoitava ovikoneiston käytPaina kertaalleen avataksesi tai sulkeaksesi oven. Paina uudelleen töä varten. pysäyttääksesi liikkuvan oven. Kauko-ohjainkoodien lisääminen vastaanottimen ohjelmointiin oranssilla oppimispainikkeella: 22 KONEISTON JA KAUKO-OHJAUKSEN OHJEL1. Paina koneiston oranssia oppimispainiketta (1) ja päästä se.

MOINTI / 2-TOIMINTOINEN KAUKOSÄÄDIN

Oppimispainikkeen valo palaa 30 sekuntia yhtäjaksoisesti. Käytä ovikoneistoa vain, kun näet oven kokonaan, sen liikerata Anna 30 sekunnin kuluessa näppäimistöllä (2) haluamasi nelinuon vapaa esteistä ja koneisto on säädetty oikein. Kukaan ei saa meroinen tunnistusnumero (PIN); pidä sitten ENTER-painiketta kulkea autotallin ovesta, kun ovi on aukeamassa tai sulkeutupainettuna. massa. Älä anna lasten käyttää (mahdollisia) painikkeita tai

3. Päästä painike, kun koneiston valo alkaa vilkkua (3). Koodi on opittu.

kaukosäädintä tai leikkiä autotallin oven läheisyydessä. Jos lamppu ei ole paikoillaan, kuuluu kaksi naksahdusta. Ovikoneistosi vastaanotin ja kauko-ohjain on ohjelmoitu samalle koodHUOMAUTUS: Kahden henkilön on suoritettava tämä ohjelmointi, jos ille. Uusia kauko-ohjaimia ostettaessa ovikoneisto on ohjelmoitava avaimeton käyttö on jo asennettu autotallin ulkopuolelle. siten, että se tunnistaa uuden kauko-ohjauskoodin. Ohjelmointi monitoimintoisella seinäohjaimella: Kauko-ohjainkoodien lisääminen vastaanottimen ohjelmointiin

4. Anna näppäimistöllä haluamasi nelinumeroinen tunnistusnumero

oranssilla oppimispainikkeella (PIN) ja pidä sitten ENTER-painiketta painettuna.

1. Paina koneiston oranssia oppimispainiketta ja päästä se.

5. Pidä edelleen painettuna ENTER-näppäintä ja samalla monitoimOppimispainikkeen valo palaa 30 sekuntia yhtäjaksoisesti (1). intoisen seinäohjaimen LIGHT-painiketta.

2. Paina 30 sekunnin ajan kauko-ohjaimen painiketta, jolla haluat

6. Pidä edelleen ENTER- ja LIGHT-painikkeita painettuna ja paina

ohjata autotallin ovea (2). samanaikaisesti monitoimintoisen seinäohjaimen isoa painiketta

3. Päästä painike, kun koneiston valo alkaa vilkkua. Koodi on opittu.

(kaikki kolme painiketta pidetään painettuna). Jos lamppu ei ole paikoillaan, kuuluu kaksi naksahdusta (3).

7. Päästä kaikki painikkeet, kun koneiston valo alkaa vilkkua. Koodi on

Oppiminen monitoimintoisella seinäohjaimella: opittu. Jos lamppu ei ole paikoillaan, kuuluu kaksi naksahdusta.

1. Paina kauko-ohjaimen painiketta, jolla haluat ohjata autotallin ovea,

ja pidä se painettuna (4).

2. Pidä samalla painettuna monitoimintoisen seinäohjaimen LIGHTpainiketta (5).

3. Pidä edelleen molemmat painikkeet pohjassa ja paina

samanaikaisesti monitoimintoisen seinäohjaimen isoa painiketta (kaikki kolme painiketta painettuina) (6).

4. Päästä kaikki painikkeet, kun koneiston valo alkaa vilkkua. Koodi on

nyt opittu. Jos lamppu ei ole paikoillaan, kuuluu kaksi naksahdusta (7). Nyt koneisto toimii, kun kauko-ohjaimen painiketta painetaan. Jos päästät kauko-ohjaimen painikkeen ennen kuin koneiston valo vilkkuu, koneisto ei opi koodia. Kaikkien kauko-ohjauskoodien poisto Jos halutaan deaktivoida koodeja, on ensin poistettava kaikki koodit: Paina koneiston oranssia oppimispainiketta, kunnes valaistu oppimispainike sammuu (n. 6 sekuntia). Nyt kaikki aikaisemmin opitut koodit on poistettu. Kaikki haluamasi kaukosäätimet ja avaimettomat käytöt on ohjelmoitava uudelleen. 3-kanavainen kauko-ohjain: Jos autotallin ovikoneistosi toimitukseen kuuluu tämä kaukosäädin, sen iso painike on ohjelmoitu jo tehtaalla oven käyttämiseen. Lisäksi voidaan ohjelmoida muita kolmikanavaisen Rolling Code -kaukoohjaimen tai minikauko-ohjaimen painikkeita tämän tai muiden Rolling Code -ovikoneistojen käyttämiseen.

25 SEINÄOHJAIMEN KÄYTTÖ

MONITOIMINTOINEN SEINÄOHJAIN

Paina isoa painiketta (1) kertaalleen avataksesi tai sulkeaksesi oven. Paina uudelleen pysäyttääksesi liikkuvan oven. Valaistuksen käyttö Paina valopainiketta koneiston valon sytyttämiseksi ja sammuttamiseksi. Painike ei vaikuta koneiston valoihin oven ollessa liikkeessä. Kun sytytät valon ja sen jälkeen aktivoit koneiston, valo palaa 2-1/2 minuuttia. Paina uudelleen, jos haluat sammuttaa sen pikemmin. 2-1/2 minuutin aika voidaan muuttaa 1-1/2 , 3-1/2 tai 4-1/2 minuutiksi seuraavasti: Pidä Lock-painiketta painettuna, kunnes valo vilkahtaa (n. 10 sekuntia). Yksi vilkahdus tarkoittaa, että ajastin on asetettu uudelleen 1-1/2 minuuttiin. Kun toistat saman, valo vilkahtaa kahdesti, jolloin ajastin asettuu 2-1/2 minuuttiin. Toista uudelleen asettaaksesi ajaksi 3-1/2 minuuttia jne. Enimmillään tulee neljä vilkahdusta, ja aika on tällöin 4-1/2 minuuttia. Lukitustoiminto Lukitustoiminnolla voidaan estää oven käyttö kaukosäätimellä. Ovea voidaan kuitenkin edelleen käyttää seinäohjaimella, ulkoisella vapauttimella ja avaimettoman käytön järjestelmällä. Lukituksen aktivoimiseksi paina LOCK-painiketta (3) kahden sekunnin ajan. Iso painike vilkkuu niin kauan, kun lukitustoiminto on aktivoituna. Lukituksen vapauttamiseksi painetaan LOCK-painiketta uudelleen kahden sekunnin ajan. Iso painike lakkaa vilkkumasta. Lisäksi lukitus aukeaa aina, kun ovikoneiston oppimispainike on aktivoitu. 4-fi

21 SEINÄOHJAIMEN ASENNUS

26 RAJA-ARVOJEN SÄÄTÖ

Raja-arvojen tehtävä on pysäyttää ovi tietyissä kohdissa, kun se on saavuttanut toivotun avaus- tai sulkemisaseman. Raja-arvot ohjelmoidaan seuraavasti:

1. Pidä musta painike (1) painettuna, kunnes keltainen LED (3) alkaa

hitaasti vilkkua; päästä painike. 2. Pidä musta painike (1) painettuna, kunnes ovi on saavuttanut toivotun aseman ”AUKI”. Säädä oven asento mustan (1) ja oranssin (2) painikkeen avulla. Mustaa painiketta painettaessa ovi liikkuu YLÖS, oranssia painettaessa ALAS.

3. Paina ohjelmoidun kaukosäätimen (4) painiketta tai ovikoneiston

mukana toimitetun seinäohjaimen isoa painiketta. Näin oven asennon ”AUKI” raja-arvo on säädetty. Ovi liikkuu silloin lattiaan asti ja taas aivan ylös asentoon ”AUKI”. Raja-arvoasetukset on näin opittu. Varmista, että ovi avautuu tarpeeksi auki ajoneuvollesi. Säädä tarvittaessa.

4. Kun raja-arvot on ohjelmoitu, LED (3) lakkaa vilkkumasta.

Jos ovi pysähtyy tai kääntyy ennen lattiaa, toista välittömästi kohdat 1–3, ennen kuin se saavuttaa lattian. Jos raja-arvojen säädöt eivät kuitenkaan ole oikein, noudata luvussa ”Onko ongelmia?” (kohta 15) annettuja ohjeita raja-arvojen säätämiseksi käsin.

Oven sulkeutumisreunasta mitattu voima ei saisi ylittää 400 Newtonia (40kg). Jos sulkeutumisvoimaksi saadaan yli 400N, on asennettava Protector-järjestelmä, ks. kohta 29. Voimansäädön painike on lampun suojuksen alla. Voiman oppimisen avulla säädetään oven avaamiseen ja sulkemiseen tarvittava voima.

1. Sen alla on oranssi painike (2).

2. Painamalla kaksi kertaa oranssia painiketta (2) päästään voimansäätötilaan. LED (3) vilkkuu nopeasti.

3. Paina ohjelmoidun kaukosäätimen (4) painiketta tai ovikoneiston

mukana toimitetun seinäohjaimen isoa painiketta. Ovi liikkuu alas asentoon ”KIINNI”. Paina uudelleen kaukosäädintä (4), tällöin ovi liikkuu aivan ylös asentoon ”AUKI”. LED (3) lakkaa vilkkumasta, kun oikea voima on opittu. Oven on liikuttava kertaalleen aivan ylös ja alas, jotta voima tulee säädettyä oikein. Jos koneisto ei pysty avaamaan ja sulkemaan oveasi kokonaan, tarkista, että ovi on tasapainotettu oikein eikä ota kiinni johonkin tai ole juuttunut. Raja-arvojen oikean ja lopullisen säädön suorittamiseksi ON suoritettava voiman säätö.

28 TURVAPERÄYTYSJÄRJESTELMÄN TARKISTUS

Turvaperäytysjärjestelmän tarkistus on erittäin tärkeää. Oven täytyy muuttaa suuntaa osuessaan autotallin lattialla olevaan 40 mm korkuiseen esteeseen. Jos koneistoa ei ole säädetty oikein, autotallin ovi voi sulkeutuessaan aiheuttaa vakavia loukkaantumisia. Peräytyksen tarkistus ja siitä mahdollisesti aiheutuvat säädöt on suoritettava kerran kuukaudessa. Menettely: Aseta 40mm korkea este (1) lattialle autotallin oven alle. Laske ovi alas. Oven pitää kääntyä takaisin kohdatessaan esteen. Jos ovi pysähtyy esteeseen, se on poistettava ja kohta 26, raja-arvojen säätö, toistettava. Toista testi. Jos ovi muuttaa suuntaa osuessaan 40 mm korkuiseen esteeseen, poista este ja sulje ja avaa ovi kertaalleen kokonaan. Ovi ei saa kääntyä takaisin saavuttaessaan asennon ”KIINNI”. Jos se kuitenkin kääntyy, on toistettava kohdat 26 ja 27, raja-arvojen säätö / voiman säätö. Myös automaattinen turvaperäytys on testattava uudelleen. Kun asetat 20kg painon oven päälle sen keskikohdalle, ovi saa liikkua korkeintaan 500mm ylöspäin.

29 PROTECTOR SYSTEM™ -TURVAJÄRJESTELMÄN

ASENNUS (ks. tarvikkeet) Asenna tämä lisälaite kaikkiin ”canopy”- kippioviin, Yhtenäinen ovi, jossa on pystysuora & vaakasuora raide, yli 2,5 m oviin ja oviin, joissa sulkeutumisvoima oven alaosasta mitattuna on yli 400 N (40 kg). Kun avaaja on asennettu ja säädetty, voidaan asentaa Protector System™ lisävarusteena. Tämän lisävarusteen mukana toimitetaan käyttöohjeet. Protector System™ on erinomainen lisäsuoja, ettei pieni lapsi joudu autotallin oven alle kiinni. Se käyttää näkymätöntä sädettä, joka kohdatessaan esteen, aiheuttaa sulkeutuvan oven avautumisen ja estää avoimen oven sulkeutumisen ja järjestelmää suositellaan erityisesti perheille, joilla on pieniä lapsia. Huom: Koneisto tunnistaa suojajärjestelmän automaattisesti, kun se on asennettu. Koneisto ei sulje ovea, jos sensorit on väärin suunnattu. 30 ERITYISVARUSTEET

1. Pikkuoven liitäntä

Avaa lampunsuojus. Sen takana on lisää päätepinteitä. Yhdistä johdin päätepinteisiin 1 ja 2.

2. Vilkkuvalon liitäntä

Vilkkuvalo voidaan asentaa haluttuun paikkaan. Yhdistä asianomainen johto päätepinteisiin 3 ja 4. Pinne 4 on maadoitettu.

3. Automaattinen sulkemistoiminto (Timer to Close) voidaan säätää

halutun ajan mukaiseksi kääntämällä kytkintä. Jos asennetaan Chamberlain-valokenno ”The Protector System”, automaattinen sulkemistoiminto tulee säätää vasta sen jälkeen. 31 TARVIKKEET (1) Malli 94330E Yksitoiminen kauko-ohjain (2) Malli 94333E 3-toiminen kauko-ohjain (3) Malli 94335E 3-toiminen minikauko-ohjain (4) Malli 94334E 4-kanavainen minikauko-ohjain (5) Malli 128LM 2-toimintoinen kaukosäädin (6) Malli 9747E Johdoton avaimeton näppäimistö (7) Malli 78LM Monitoiminen ohjauspaneeli (8) Malli 75E Valaistu seinäohjain (9) Malli 98LM Liikkeentunnistimella varustettu seinäohjain (10) Malli 760E Ulkopuolinen avainlukko (11) Malli 1702E Ulkopuolinen pikalaukaisin (12) Malli 770E Protector System™ (13) Malli FLA230 Vilkkuvalopakkaus (14) Malli 1703E Chamberlain-ovenvarsi (The Chamberlain Arm™) (15) Malli 16200LM Ovi-ovessa kytkin (16) Malli MDL100LM Mekaaninen oven salpapakkaus (17) Malli EQL01 Ovenkahvan pikavapautin 2,5m Malli EQL02 Ovenkahvan pikavapautin 4,0m (18) Malli 9-13-1 Oven vahvike TARVIKKEIDEN JOHDOTUSOHJEET avainkytkin – koneiston liittimille: punainen-1 ja valkoinen-2 Protector System™ – koneiston liittimille: valkoinen-3 ja harmaa-4 Seinäohjain – koneiston liittimille: punainen-1 ja valkoinen-2 5-fi SÄÄTÖ 33 VARAOSAT KONEISTON HOITO KONEISTON KUNNOSSAPITO Jos koneisto on asennettu oikein, se säilyttää täyden toimintakykynsä minimaallisella kunnossapidolla. Koneisto ei vaadi lisävoitelua. Raja-arvojen ja voiman säätö: Nämä asetukset on tarkistettava ja tarvittaessa säädettävä asennuksen jälkeen. Sääolosuhteet voivat aiheuttaa pieniä muutoksia oven toiminnassa, joten erityisesti ensimmäisen käyttövuoden aikana saatetaan tarvita pientä jälkisäätöä. Lisätietoja raja-arvojen ja voiman säädöstä on sivulla 12. Noudata ohjeita tarkasti ja toista turvaperäytyksen testi jokaisen säädön jälkeen. Kauko-ohjain: Kauko-ohjain voidaan kiinnittää toimitukseen kuuluvalla pidikkeellä ajoneuvon häikäisysuojaan. Katso kohdasta ”Tarvikkeet”, jos tarvitset lisää kauko-ohjaimia ajoneuvoihin, jotka käyttävät samaa autotallia. Uudet kauko-ohjaimet on ”opetettava” (ohjelmoitava) koneistoa varten. Kauko-ohjaimen paristo: Litiumparistojen pitäisi kestää jopa 5 vuotta. Vaihda paristot, kun kauko-ohjauksen kantama heikkenee. Pariston vaihto: Paristojen vaihtamiseksi avaa paristokotelo ruuvitaltalla tai pidikkeellä. Aseta paristot paikoilleen pluspuoli ylöspäin. Aseta kansi takaisin siten, että se loksahtaa molemmilta puolin paikoilleen. Älä hävitä käytettyä paristoa talousjätteen mukana. Toimita se asianmukaiseen jätteenkeräyspisteeseen. Kerran kuukaudessa:

• Toista turvapysäytyksen tarkistus. Suorita tällöin kaikki tarvittavat säädöt.
• Liikuta ovea käsin. Jos se ei ole tasapainossa tai on juuttunut, käänny ammattitaitoisen huoltoliikkeen puoleen.
• Varmista, että ovi aukeaa ja sulkeutuu kokonaan. Säädä tarpeen mukaan raja-arvot ja/tai voima. Kerran vuodessa:
• Öljyä oven rullat, laakerit ja saranat. Koneisto ei vaadi lisävoitelua. Älä voitele oven juoksukiskoja!
• VOITELE VIRROITIN JA KISKOT. TEKNISET TIEDOT Tulojännite............... Suurin vetovoima .... Power ...................... Teho ........................

Voit aktivoida koneiston jollakin seuraavista tavoista:

• Seinäohjain. Paina painiketta ja pidä painettuna, kunnes ovi alkaa liikkua.
• Avainkytkin tai avaimeton käyttö (jos olet asentanut jommankumman näistä lisävarusteista).
• Kauko-ohjain. Paina nappia ja pidä painettuna, kunnes ovi alkaa liikkua. Oven avaaminen käsin: Oven tulee olla täysin kiinni, jos mahdollista. Heikkojen tai murtuneiden jousien vuoksi ovi voi mennä nopeasti kiinni. Tämä voi aiheuttaa vakavia henkilö- tai omaisuusvahinkoja. Ovi voidaan avata käsin vetämällä vapautinkahvasta alas- ja taaksepäin (koneiston suuntaan). Vedä vapautinkahvaa suoraan alaspäin kytkeäksesi oven uudelleen koneistoon. Älä käytä käsivapautinkahvaa oven avaamiseen tai sulkemiseen. Kun koneistoa käytetään kauko-ohjaimella tai valaistulla seinäpainikkeella,...

1. ovi sulkeutuu, jos se on auki, ja aukeaa, jos se on kiinni.

2. ovi pysähtyy, kun se on sulkeutumassa.

3. ovi pysähtyy, kun se on aukeamassa (ja jättää riittävästi tilaa pienille

kotieläimille tai ilmanvaihtoa varten).

4. ovi liikkuu vastakkaiseen suuntaan, jos se on pysäytetty avaamisen

tai sulkemisen aikana.

5. ovi avautuu, jos se osuu esteeseen sulkemisen aikana.

6. ovi kääntyy ja pysähtyy, jos se osuu esteeseen aukeamisen aikana.

7. Lisävarusteena toimitettava Protector System perustuu näkymättömään säteeseen. Jos säde katkeaa esteen vuoksi oven ollessa sulkeutumassa, ovi avautuu uudelleen. Kun ovi on auki, järjestelmä estää sitä sulkeutumasta. JÄRJESTELMÄÄ SUOSITELLAAN

EHDOTTOMASTI AUTOTALLIN OMISTAJILLE, JOILLA ON PIENIÄ

LAPSIA. Anna koneiston jäähtyä aina 15 minuuttia, kun sitä on käytetty viisi kertaa aivan peräkkäin. Koneiston valo syttyy automaattisesti: 1. kun koneisto liitetään ensimmäisen kerran verkkovirtaan; 2. sähkökatkon jälkeen; 3. Koneistoa käytettäessä. Valo sammuu automaattisesti n. 2 1/2 minuutin kuluttua. Hehkulamppu ei saa olla voimakkaampi kuin 230V / 40W. Normaali vääntömomentti....... 230-240 VAC, 50Hz 600N (LM600A), 800N (LM800A), 1000N (LM1000A) 6Nm (LM600A), 8Nm (LM800A), 10Nm (LM1000A) 130W (LM600A), 165W (LM800A), 190W (LM1000A) 5,0W (LM600A), 6,0W (LM800A), 6,5W (LM1000A) Moottori Moottorityyppi.......... Kestovoideltu DC-vaihteistomoottori Kohista laakea ................ 57dB Käyttömekanismi Käyttö ...................... Ketju kaksiosaisella teräskiskoilla olevalla virroittimella. Oven liikkeen pituus Säädettävissä 2,3m saakka Nopeus.................... 127–178 mm sekunnissa Valaistus.................. Päällä, kun koneisto aktivoidaan, sammuu 2,5 minuutin kuluttua koneiston pysähtymisestä Ovenvarsi ................ Säädettävä ovivarsi. Vetoköysi virroitti men vapauttamiseksi. Turvallisuus Henkilökohtainen .... Painikkeen painallus ja automaattinen pysäytys alas-liikkeen aikana. Painikkeen painallus ja automaattinen pysäytys alas-liikkeen aikana. Elektroninen ............ Automaattinen voiman oppiminen Sähköinen ............... Muuntajan ylikuormitussuoja ja seinäohjaimen pienjännitejohdotus. Raja-arvojen säätö .. Kierrosluvun ja oven aseman optinen tunnistus. Raja-arvojen säätö .. Elektroninen, puoli- ja täysautomaattinen. Käynnistysvirtapiiri .. Seinäohjaimen pienjännitepiiri. Mitat Pituus (kaikkiaan).... 3,2m Vaadittava etäisyys katosta....... 30mm Riippuva paino ........ 14,5 kg Vastaanotin Muistirekistereitä ..... 16 (LM600A), 32 (LM800A) & 64 (LM1000A) Käyttötaajuus .......... 433,92MHz HUOMAUTUS: Chamberlain suosittelee ehdottomasti ”The Protector System” -valokennon asentamista kaikkiin autotallin ovikoneistoihin! 6-fi

• Tuleeko koneistoon virtaa? Kytke lamppu pistorasiaan. Jos se toimii, on tarkistettava sulakekaappi tai turvakytkin.
• Onko kaikki oven lukot avattu? Lue sivun 1 asennusohjeiden varoitukset.
• Onko oven alle kertynyt jäätä tai lunta? Ovi on saattanut jäätyä kiinni maahan. Poista este.
• Autotallin oven jousi on saattanut murtua. Pyydä vaihtamaan jousi.

2. Koneisto toimii kauko-ohjaimella mutta ei seinäpainikkeella:

tahansa liikeradan kohdassa, koska jouset antavat sille täyden tuen. Jos näin ei ole, käänny jälleenmyyjän puoleen ongelman korjaamiseksi.

13. Moottori käynnistyy hetkeksi, sitten se ei toimi:

• Oven jousia on ehkä mennyt poikki. KS. EDELLÄ.
• Jos ongelma ilmenee koneiston ensimmäisen käyttöönoton yhteydessä, ovi on lukittu. Avaa oven lukko. Toista turvaperäytyksen testi, kun säädöt ovat valmiit.

14. Koneisto ei toimi sähkökatkon vuoksi

• Vedä käsivapauttimen köydestä ja kahvasta alaspäin virroittimen kytkemiseksi irti. Ovi voidaan avata ja sulkea käsin. Kun virta
• Palaako seinäohjaimen valo? Jos ei, irrota johdin koneiston liittimistä. kytketään uudelleen päälle, vedä käsivapauttimen kahvasta suoraan Yhdistä punainen ja valkoinen liitin koskettamalla niitä samanaikaisesti taakse. Kun koneisto aktivoidaan seuraavan kerran, virroitin kytkeytyy johtimen pätkällä. Jos koneisto toimii, tarkista, onko seinäohjaimen uudelleen. johdinliitos vahingoittunut, onko liittimien alla syntynyt oikosulku tai onko jokin johdin murtunut.
• Lisävarusteena saatavalla ulkopuolisella pikavapauttimella virroitin voidaan vapauttaa autotallin ulkopuolelta sähkökatkon sattuessa.
• Ovatko kaikki johdinliitokset kunnossa? Katso uudelleen sivua 8.

15. Raja-arvojen säätö käsin:

3. Koneisto toimii seinäpainikkeella mutta ei kauko-ohjaimella:

• Vaihda paristo tarvittaessa.
• Jos sinulla on kaksi tai useampia kauko-ohjaimia, joista vain yksi toimii, toista kohdat 22 ja 24: ”Koneiston ja kauko-ohjauksen ohjelmointi”, ”Avaimettoman käytön ohjelmointi”.
• Vilkkuuko seinäpainike? Siinä tapauksessa koneiston lukitustoiminto on aktivoitu. Jos sinulla on monitoimintoinen seinäohjain, paina lukitusnäppäintä kahden sekunnin ajan, jolloin seinäpainike lakkaa vilkkumasta.

4. Kauko-ohjauksen kantama ei riitä:

• Onko paristo asennettu?
• Kiinnitä kauko-ohjauslähetin eri paikkaan autossasi.
• Jos autotallissa on metalliovi, metallieristys tai metallipäällysteinen julkisivu, kauko-ohjaimen aktivointietäisyys lyhenee.

5. Oven liikesuunta muuttuu ilman näkyvää syytä eikä koneiston

• Estääkö jokin oven liikettä? Vedä vapautinkahvasta. Liikuta ovea käsin. Jos se ei ole tasapainossa tai on juuttunut, käänny ammattilaisen puoleen.
• Poista jää tai lumi siitä kohdasta, johon autotallin ovi normaalisti osuu sulkeutuessaan.
• Toista kohdat 26 ja 27: ”Raja-arvojen säätö”, ”Voiman säätö”. Toista turvaperäytyksen testi, kun säädöt ovat valmiit.

6. Jos oven liikesuunta muuttuu ilman näkyvää syytä ja koneiston

valo vilkkuu 5 sekunnin ajan suunnanmuutoksen jälkeen: Tarkista Protector System™ (valokenno) (jos olet asentanut tämän lisävarusteen). Jos LED vilkkuu, korjaa suuntaus.

7. Koneiston äänet häiritsevät asukkaita:

Jos normaali käyttöääni aiheuttaa ongelmia asuintiloissa, suositellaan tärinänvaimennuspaketin 41A3263 asentamista. Tämä paketti on kehitetty resonanssi-ilmiön poistamiseksi, ja se on helppo asentaa.

8. Autotallin ovi aukeaa ja sulkeutuu itsestään:

Varmista, ettei kauko-ohjaimen painike ole juuttunut.

9. Ovi pysähtyy mutta ei mene aivan kiinni:

Toista kohta 26: ”Raja-arvojen säätö”. Automaattinen turvaperäytys on testattava uudelleen aina kun on säädetty ovenvarren pituuksia, sulkeutumisvoimaa tai oven ääriasentoa ”KIINNI”.

10. Ovi aukeaa mutta ei sulkeudu:

• Tarkista Protector System™ (valokenno) (jos olet asentanut tämän lisävarusteen). Jos LED vilkkuu, korjaa suuntaus.
• Jos koneiston valo ei vilku ja kyseessä on uusi asennus, toista kohdat 26 ja 27: ”Raja-arvojen säätö”, ”Voiman säätö”. Toista turvaperäytyksen testi, kun säädöt ovat valmiit.

11. Koneiston valo ei syty:

Vaihda hehkulamppu (enint. 24V / 21W). Vaihda palaneiden lamppujen tilalle vakiohehkulamput.

Ovi ei ehkä ole tasapainossa tai jousia on mennyt poikki. Sulje ovi ja käytä käsivapauttimen narua ja kahvaa virroittimen kytkemiseksi irti. Avaa ja sulje ovi käsin. Hyvin tasapainotettu ovi pysyy paikallaan missä

1. Pidä musta painike painettuna, kunnes keltainen LED alkaa hitaasti

vilkkua; päästä painike.

2. Säädä painikkeet. Mustaa painiketta painettaessa ovi liikkuu YLÖS,

oranssia painettaessa ALAS. Varmista, että ovi avautuu tarpeeksi auki ajoneuvollesi. 3. Paina kaukosäätimen painiketta tai seinäpainiketta. Näin oven asennon ”AUKI” raja-arvo on säädetty. Sen jälkeen ovi alkaa sulkeutua. Paina heti oranssia tai mustaa painiketta. Ovi pysähtyy. Säädä haluttu oven ”KIINNI”-asento mustan ja oranssin painikkeen avulla. Varmista, että ovi sulkeutuu ilman, että kiskoon kohdistuu liiallista painetta (kisko ei saa taipua ylöspäin, ketju ei saa roikkua kiskon alla). Paina kaukosäätimen painiketta tai seinäpainiketta. Näin oven asennon ”KIINNI” raja-arvo on säädetty. Ovi alkaa avautua. HUOMAUTUS: I: Jos kumpaakaan painiketta (mustaa tai oranssia) ei paineta ennen kuin ovi osuu lattiaan, ovikoneisto yrittää säätää rajaarvot automaattisesti. Ovi liikkuu uudelleen ylöspäin ja pysähtyy säädetyssä ”AUKI”-asennossa. Jos käyttövalo ei tällöin vilku kymmentä kertaa, raja-arvojen säätö on onnistunut, eikä niitä tarvitse säätää käsin; oven asento ”KIINNI” säädetään lattian pintaan. Voima TÄYTYY kuitenkin oppia (ohjelmoida) – riippumatta siitä, säädetäänkö rajaarvot automaattisesti vai käsin –, jotta raja-arvojen säätö tulee suoritettua oikealla tavalla loppuun (ks. luku 27, voiman säätö).

4. Avaa ja sulje ovi kaukosäätimellä tai seinäpainikkeella 2–3 kertaa.

• Jos ovi ei pysähdy toivotussa ”AUKI”-asennossa ja käänny takaisin ennen pysähtymistään ”KIINNI”-asentoon, toista vielä kerran rajaarvojen säätö käsin.
• Jos ovi pysähtyy toivotuissa ”AUKI”- ja ”KIINNI”-asennoissa, siirry kohtaan ”Automaattisen turvaperäytysjärjestelmän testaus”. 7-fi ONKO ONGELMIA?

1. Koneisto ei toimi kauko-ohjaimella eikä seinäpainikkeella:

Chamberlain GmbH takaa tämän tuotteen ensimmäiselle ostajalle, että tuote on vapaa teko- ja/tai materiaalivirheista 24 kk (2 vuoden) ostopäivästä lähtien. Moottorin taataan olevan vapaa teko- ja materiaalivirheistä: LM1000A, 60 kuukauden (5 vuoden); LM800A, 48 kuukauden (4 vuoden); LM600A, 36 kuukauden (3 vuoden) aikana ostopäivästä. Vastaanottaessaan tämän tuotteen, ensimmäinen vähittäisostaja on velvoitettu tarkistamaan tämän tuotteen näkyvien vikojen kannalta. Ehdot: Tämä takuu on ainoa ostajalle saatavissa oleva oikeuskeino mistään vahingoista, jotka liittyvät tai aiheutuvat viallisesta osasta ja/tai tuotteesta. Takuu on ehdottomasti rajoitettu tämän tuotteen viallisiksi havaittujen osien vaihtamiseen uusiin tai korjaukseen. Tämä takuu ei kata ei valmistusviasta johtuvaa vahinkoa, joka on aiheutunut kohtuuttomasta käytöstä, mukaan luettuna käyttö, joka ei ole ollut täysin Chamberlain asennus-, käyttö- ja huolto-ohjeiden mukaista; tai mistä tahansa tuotteen sovelluksista tai muutoksista, eikä yksikön osiinpurkamisesta tai uudelleenasentamisesta johtuneista työkustannuksista tai paristojen vaihtoa. Takuu ei kata vahinkoa, joka ei johdu vioista, vaan kohtuuttomasta käytöstä ( mukaan luettuna käyttö, joka ei ole ollut täysin Chamberlain asennus-, käyttö ja hoito-ohjeiden mukainen; tarpeellisen huollon laiminlyönti tai jos tuotteeseen on tehty muutoksia), työkustannuksia, jotka johtuvat hajottamisesta tai korjatun tai vaihdettavan yksikön asentamisesta. Vialliset osat korjataan tai vaihdetaan uusiin tehtaalla uudistettuihin osiin Chamberlain harkinnan mukaisesti. Jos tuote näyttää olevan viallinen takuun aikana, ota yhteys alkuperäiseen ostoliikkeeseen. Tämä takuu ei vaikuta ostajan laillisiin vallitseviin oikeuksiin maan lakia sovellettaessa, ei myöskään ostajan oikeuksiin jälleenmyyjään nähden heidän välisessä myynti/ostosopimuksessa. Ellei ole olemassa sovellettavaa kansallista tai EYlainsäädäntöä, tämä takuu on ostajan ainoa yksinomainen oikeuskeino, eivätkä Chamberlain tai sen kanssa yhteistyössä olevat yhtiöt tai edustajat, ole vastuuvelvollisia mistään tämän tuotteen yhteydessä annetuista suorista tai epäsuorista takuista ja satunnaisista tai seurannaisvahingoista. Kukaan edustaja tai muu henkilö ei ole Chamberlain valtuuttama omaksumaan mitään muuta vastuuta tämän tuotteen myynnin yhteydessä. 114A3571-fi Va a t i m u s t e n m u k a i s u u s v a k u u t u s Allekirjoittaneet vakuuttavat, että kuvattu laite ja kaikki lisävarusteet täyttävät jäljempänä mainitut direktiivit ja standardit. Malli #:..............................................................LM600A, LM800A, LM1000A 2004/108/EC 2006/95/EC 1999/5/EC EN55014-1 (2000), EN55014-2 (1997), EN61000-3-2 (2000), EN61000-3-3 (1995), EN 301 489-3 (V1.3.1), EN 300 220-3 (V1.1.1), EN60335-1 (1994), ja EN60335-2-95 (2004) Va l m i s t a j a n i l m o i t u s Mikäli sähkökäyttöinen ovikoneisto asennetaan ja huolletaan autotallin oven yhteydessä kaikkien valmistajan ohjeiden mukaisesti, se on standardien EN12453, EN13241-1 ja konedirektiivin 89/392/ETY määräysten mukainen. B. P. Kelkhoff Manager, Regulatory Affairs Chamberlain GmbH D-66793 Saarwellingen March, 2008 ©2008, Chamberlain GmbH All rights reserved 8-fi
