Intitulé	Valeur / Description
Type de produit	Motorisation de porte de garage
Caractéristiques techniques principales	Système de motorisation à chaîne, compatible avec les portes de garage sectionnelles et basculantes
Alimentation électrique	230 V
Dimensions approximatives	Dimensions du moteur : 40 x 30 x 20 cm
Poids	Environ 10 kg
Compatibilités	Compatible avec la plupart des portes de garage standard
Type de batterie	Non applicable (système filaire)
Tension	230 V AC
Puissance	500 W
Fonctions principales	Ouverture et fermeture automatique, télécommande, sécurité anti-reverse
Entretien et nettoyage	Vérification régulière des chaînes et des fixations, nettoyage des composants externes
Pièces détachées et réparabilité	Disponibilité de pièces détachées sur demande, facilité de réparation pour les techniciens qualifiés
Sécurité	Système de détection d'obstacles, arrêt automatique en cas de blocage
Informations générales utiles	Installation recommandée par un professionnel pour garantir la sécurité et le bon fonctionnement

FOIRE AUX QUESTIONS - LM1000A CHAMBERLAIN

Comment réinitialiser le télécommande du CHAMBERLAIN LM1000A ?

Pour réinitialiser la télécommande, appuyez sur le bouton de programmation de l'unité principale jusqu'à ce que le témoin lumineux clignote, puis appuyez sur le bouton de la télécommande que vous souhaitez programmer.

Que faire si le moteur du CHAMBERLAIN LM1000A ne fonctionne pas ?

Vérifiez d'abord si l'alimentation est correctement branchée. Assurez-vous également que le circuit de sécurité n'est pas déclenché. Si le problème persiste, contactez un technicien.

Comment ajuster la force d'ouverture et de fermeture du CHAMBERLAIN LM1000A ?

Vous pouvez ajuster la force d'ouverture et de fermeture en tournant les vis de réglage situées sur l'unité de commande, selon les indications du manuel d'utilisation.

Pourquoi le capteur de sécurité ne fonctionne pas ?

Vérifiez si les capteurs sont alignés correctement et s'il n'y a pas d'obstacles entre eux. Nettoyez les lentilles des capteurs si nécessaire.

Quel type de piles utiliser pour la télécommande du CHAMBERLAIN LM1000A ?

Utilisez des piles alcalines de type 3V, comme les CR2032, pour assurer un bon fonctionnement de la télécommande.

Comment installer le CHAMBERLAIN LM1000A correctement ?

Suivez les instructions d'installation fournies dans le manuel d'utilisation, en veillant à respecter les mesures d'installation et les recommandations de sécurité.

Comment savoir si le CHAMBERLAIN LM1000A nécessite un entretien ?

Contrôlez régulièrement les composants pour des signes d'usure, écoutez des bruits inhabituels lors du fonctionnement, et vérifiez que le système fonctionne en douceur.

Que faire si le LED de l'unité ne s'allume pas ?

Vérifiez si l'appareil est bien alimenté. Assurez-vous que le fusible n'est pas grillé et que les connexions sont sécurisées.

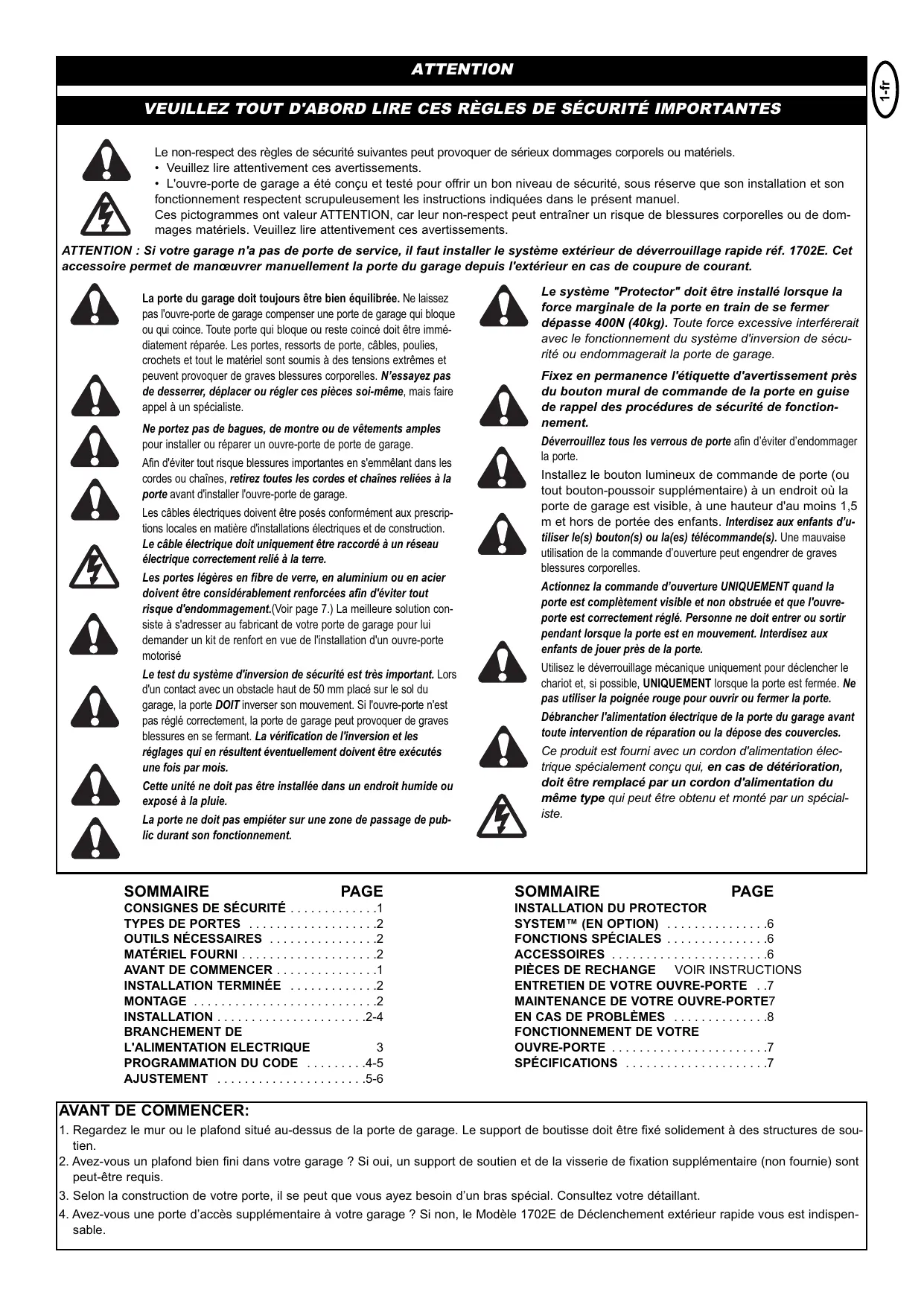

MODE D'EMPLOI LM1000A CHAMBERLAIN

Le non-respect des règles de sécurité suivantes peut provoquer de sérieux dommages corporels ou matériels.

• Veuillez lire attentivement ces avertissements. L'ouvre-porte de garage a été conçu et testé pour offrir un bon niveau de sécurité, sous réserve que son installation et son fonctionnement respectent scrupuleusement les instructions indiquées dans le présent manuel.

Ces pictogrammes ont valeur ATTENTION, car leur non-respect peut entraîner un risque de blessures corporelles ou de dommages matériels. Veuillez lire attentivement ces avertissements.

ATTENTION: Si votre garage n'a pas de porte de service, il faut installer le système extérieur de déverrouillage rapide ref. 1702E. Cet accessoire permet de manœuvrer manuellement la porte du garage depuis l'extérieur en cas de coupure de courant.

La porte du garage doit toujours être bien équilibrée. Ne laissiez pas l'ouvre-porte de garage compenser une porte de garage qui bloque ou qui coince. Toute porte qui bloque ou reste coincée doit être immédiatement réparée. Les portes, ressorts de porte, câbles, poulies, crochets et tout le matériel sont soumis à des tensions extrêmes et peuvent provoquer de graves blessures corporelles. N'essayez pas de desserrer, déplacer ou régler ces pièces vous-même, mais faites appel à un spécialiste.

Ne portez pas de bagues, de montre ou de vêtements amples pour installer ou réparer un ouvre-porte de porte de garage.

Afin d'éviter tout risque de blessures importantes en s'emmêlant dans les cordes ou chaînes, retirez toutes les cordes et chaînes reliées à la porte avant d'installer l'ouvre-porte de garage.

Les câbles électriques doivent être posés conformément aux prescriptions locales en matière d'installations électriques et de construction. Le câble électrique doit uniquement être raccordé à un réseau électrique correctement relié à la terre.

Les portes légères en fibre de verre, en aluminium ou en acier doivent être considérablement renforcées afin d’éviter tout risque d’endommagement. (Voir page 7.) La meilleure solution consiste à s’accorder avec le fabricant de votre porte de garage pour lui demander un kit de renfort en vue de l’installation d’un ouvre-porte motorisé.

Le test du système d'inversion de sécurité est très important. Lors d'un contact avec un obstacle haut de 50 mm placé sur le sol du garage, la porte DOIT inverser son mouvement. Si l'ouvre-porte n'est pas réglé correctement, la porte de garage peut provoquer de graves blessures en se fermant. La vérification de l'inversion et les réglages qui en résultent doivent être exécutés une fois par mois.

Cette unité ne doit pas être installée dans un endroit humide ou exposé à la pluie.

La porte ne doit pas empiéter sur une zone de passage du public durant son fonctionnement.

Le système "Protector" doit être installé lorsque la force marginale de la porte en train de se fermer dépasse 400N (40kg). Toute force excessive interférerait avec le fonctionnement du système d'inversion de sécurité ou endommagerait la porte de garage.

Fixez en permanence l'étiquette d'avertissement près du bouton mural de commande de la porte en guise de rappel des procédures de sécurité de fonctionnement.

Déverrouillez tous les verrous de porte afin d'éviter d'endommager la porte.

Installez le bouton lumineux de commande de porte (ou tout bouton-poussoir supplémentaire) à un endroit où la porte de garage est visible, à une hauteur d'au moins 1,5 m et hors de portée des enfants. Interdisez aux enfants d'utiliser le(s) bouton(s) ou la(es) télécommande(s). Une mauvaise utilisation de la commande d'ouverture peut engendrer de graves blessures corporelles.

Actionnez la commande d'ouverture UNIQUEMENT quand la porte est complètement visible et non obstruée et que l'ouvre-porte est correctement réglé. Personne ne doit entrer ou sortir pendant que la porte est en mouvement. Interdisez aux enfants de jouer près de la porte.

Utilisez le déverrouillage mécanique uniquement pour déclencher le chariot et, si possible, UNIQUÉMENT lorsque la porte est fermée. Ne pas utiliser la poignée rouge pour ouvrir ou fermer la porte.

Débrancher l'alimentation électrique de la porte du garage avant toute intervention de réparation ou la dépose des couvercles.

Ce produit est fourni avec un cordon d'alimentation électrique spécialement conçu qui, en cas de dépréciation, doit être remplacé par un cordon d'alimentation du même type qui peut être obtenu et monté par un spécialiste.

Sommaire

CONSIGNES DE SÉCURITÉ 1

TYPES DE PORTES 2

OUTILS NÉCESSAIRES 2

MATÉRIEL FOURNI 2

AVANT DE COMMENCER 1

INSTALLATION TERMINE 2

MONTAGE 2

INSTALLATION 2-4

BRANCHEMENT DE

L'ALIMENTATION ELECTRIQUE 3

PROGRAMMATION DU CODE 4-5

AJUSTEMENT 5-6

Sommaire

INSTALLATION DU PROTECTOR

1. Regardez le mur ou le plafond situé au-dessus de la porte de garage. Le support de boutisse doit être fixé solidement à des structures de soutien.
2. Avez-vous un plafond bien fin dans votre garage ? Si oui, un support de soutien et de la visserie de fixation supplémentaire (non fournie) sont peut-être requis.
3. Selon la construction de votre porte, il se peut que vous ayez besoin d'un bras spécial. Consultez votre détaillant.
4. Avez-vous une porte d'accès supplémentaire à votre garage ? Si non, le Modèle 1702E de Déclenchement extérieur rapide vous est indisponible.

1 TYPES de PORTES

A. Porte pleine avec rail horizontal uniqueness. B. Porte pleine avec rail vertical et horizontal - Bras spécial (E, The Chamberlain Arm™) et Protector System™ (29(9)) requis. Consultez votre détaillant. C. Porte articulée avec rail incurvé – voir 20B – connexion du bras de la porte. Protector System™ (29(9)) requis pour les portes plus de 2,5 m de hauteur. D. Porte en auvent - Bras spécial (E, The Chamberlain Arm™) et Protector System™ (29(9)) requis. Consultez votre détaillant. E. Bras spécial - The Chamberlain Arm™. à utiliser sur les types de porte B et D.

3 Matériel FOURNI

(1) Boulon à tête hexagonale (11) Boulon à tête hexagonale (2) Boulon de carrosserie (à tête bombée) 8mm (12) Ecrou bloquant (3) Vis à bois (13) Vis taraudeuse métrique (4) Axe d'assemblage (14) Vis à tête hexagonale (5) Poignée (16) Ecrou hexagonal (6) Pièce d'ancrage (17) Vis à tête hexagonale (7) Pièce d'ancrage à béton (8) Rondelle frein (9) Ecrou hexagonal (10) Bague de fixation

4 Installation termine

Lors de l'exécution des procédures d'assemblage, d'installation et de réglage du présent manuel, il peut vous être utile de vous reporter à cette illustration de l'installation terminée.

Manchon de bouteille (10) Corde et poignée de déclenchement manuel (2) Support de poulie libre (11) Bras de porte incurvé (3) Chariot (12) Bras de porte droit (4) Rail (13) Support de porte & Plaque (5) Chaîne/Courroie (14) Support de butisse (6) Support en suspens (15) Bras de dégagement du chariot (7) Fil électrique (8) Ouvre-porte (9) Cache ampoule

Montage

IMPORTANT: Si vous avez une porte en auvent, vous devez utiliser les instructions accompagnant l'accessoire The Chamberlain Arm™ ainsi que ce manuel d'utilisateur lors de l'assemblage du rail.

5 Montage du rail

Appliquez de la graisse (1) sur les bords intérieurs des sections du rail. Placez les éléments du rail (2) sur une surface plane en vue de l'assemblage. Les quatre sections du rail sont toutes interchangeables. Faites glisser le support de rail (3) sur la section de rail. Reliez le rail en faisant glisser le support de ce dernier sur la section suivante. Tapez l'ensemble du rail (4) sur le morceau de bois (5) jusqu'à ce que les sections de rail affleurent. Recommencez avec les sections de rail suivantes.

6 Installation de la châine/courroie

Retirez la chaîne/courroie du carton et déposez-la sur le sol (sans la tordre).

A. Chaîne : Poussez les broches de la barrette de liaison principale (3) dans le maillon de la chaîne (4) et dans le trou de l'extrémité arrêtée du chariot (5). Poussez le capuchon (2) au-dessus des broches et sur les encoches. Faites glisser le ressort clipsable (1) sur le capuchon et sur les encoches des broches jusqu'à ce que les deux broches soient bien fixées à leur place. B. Courroie : Accrochez l'élément de connexion (6) du chariot dans la fente (7) située sur le chariot (8).

7 Insertion de la châine dans le RAIL et montage du manchon de boutisse

Faites glisser le support de poulie (1) et le chariot intérieur (2) dans l'arrière (extrémité de l'ouvre-porte) de l'ensemble du rail (3), veillez à insérer le support de poulie comme illustré, avec la flèche (4) pointant vers l'avant (extrémité de boutisse) du rail (5). Poussez le support vers l'avant (extrémité de boutisse) du rail (5). Insérez le boulon à tête bombée (6) dans le support du manchon de boutisse (7). Enfilez sans le serrer l'écrou à ressort (8) et la rondelle plate (9) sur le boulon à tête ronde (boulon de carrosserie). Insérez le boulon à tête bombée (6) de l'ensemble du manchon de boutisse (7) dans l'évidement de boulon situé dans le support de poulie (1). Faites glisser l'ensemble du manchon de boutisse (7) sur l'avant (extrémité de boutisse) du rail (10).

8 Fixation du chariot au RAIL

Faites glisser le chariot extérieur (1) dans l'extrémité arrêtée (ouvre-porte) de l'ensemble du rail (2) ; veillez à ce que l'extrémité comptant le bras de dégagement du chariot (3) soit tournée vers le mécanisme d'ouverture. Faites glisser le chariot extérieur jusqu'en bas du rail jusqu'à ce qu'il s'engage dans le chariot intérieur.

9 Fixation du RAIL à l'ouvre-porte et installation de la courroie/chaine

Tout en maintenant la chaîne (4) et la courroie (5) à l'écart, faites glisser le rail (1) sur la cale (2) jusqu'à ce qu'il soit bien fixé. Prenez la chaîne/courroie et enroulez-la autour de la roue dentée (3). Veillez à ce que les dents de la roue s'engrenent sur la chaîne/courroie.

10 Fixation du couvercle de la ROUE DENTEE

Placez le couvercle de la roue dentée (1) sur le haut de l'ouvre-porte (2), fixez à l'aide des vis (3).

11 Montage du manchon de boutisse

Vissez à la main l'écrou à ressort sur l'unité de boulon à tête bombée. Insérez la pointe d'un tournevis (1) dans l'une des fentes du ressort de l'écrou (2) et serrez-le fermement contre le manchon de boutisse. Placez une clé à fourche (3) sur l'extrémité carrée de l'écrou à ressort (4). Tournez légèrement l'écrou d'un 1/4 de tour dans le sens horaire jusqu'à ce que le ressort de l'écrou (2) se relâche contre le manchon de boutisse (5). Cela permet de régler le ressort de manière à aboutir la tension de la chaîne optimale. La chaîne peut eventuellement glisser de la roue dentée si elle est trop lâche. Si elle glisse, resserrez l'écrou à ressort en le tournant d'un 1/2 tour dans le sens horaire.

NE tendez PAS trop la chaîne/courroie.

Installation

Portez des lunettes de protection lorsque vous travaillez au-dessus de votre tête pour protégerr vos yeux.

Ouvrez tous les verrous de porte de garage existants pour éviter d'endommager votre porte.

Afin d’éviter de sérieux dommages corporels par suite d’enchevêtrements, ouvrez toutes les cordes reliées à la porte de garage avant d’installer l’ouvre-porte.

L'installation de ce système doit être en conformité avec ZH1/494, VDE 0700 Partie 238, VDE 0700 Partie 1.

Il est recommandé d'installer l'ouvre-porte à plus de 2,1m au-dessus du sol, si l'espace le permet.

Positionnement du support de boutisse

Le support de boutisse doit être fixé solidement à une structure de soutien du garage. Renforce le plafond ou le mur à l'aide d'une planche de 40mm si nécessaire. Dans le cas contraire, vous risquez un mauvais fonctionnement du système d'inversement de sécurité. Vous pouvez fixer le support de boutisse soit au mur de boutisse (1) ou au plafond (3). Suivez les indications qui correspondent le mieux à votre cas particulier. Lorsque la porte de garage est fermée, faites une marque pour indiquer son centre vertical (2). Prolongez la ligne jusqu'au mur de boutisse situé au-dessus de la porte. Ouvrez la porte jusqu'à son point de course le plus haut. Tracez un trait horizontal d'intersection (4) sur le mur de boutisse à 5cm au-dessus du point haut afin de prévoir un espace libre de déplacement pour le bord supérieur de la porte.

Remarque: reportez-vous au trait horizontal et à l'axe vertical créés à l'étape 12 pour positionner correctement le support de bouteille.

A. Montage au mur : centrez le support de boutisse (1) sur l'axe vertical (2) avec le bord inférieur du support de boutisse sur le trait horizontal (4) (avec la flèche vers le plafond). Repérez tous les trous du support de boutisse (5). B. Montage au plafond : prolongez l'axe vertical (2) sur le plafond. Centrez le support de boutisse (1) sur le repère vertical sans dépasser 150mm par rapport au mur. Assurez-vous que la flèche pointe vers le mur. Repérez tous les trous (5) du support. Repérez tous les trous du support de boutisse (5).

Percez des trou Pour un montage à un plafond en béton, utilisez les pièces d'ancrages à béton (6) fournies.

14 Fixation du RAIL au support de boutisse

Placez l'ouvre-porte sur le sol du garage, en dessous du support de boutisse. Utilisez l'emballage pour protégner le couvercle. Levez le rail jusqu'à ce que les trous situés dans le manchon de boutisse et ceux situés dans le support de boutisse soient alignés. Assemblez à l'aide de l'axe d'assemblage (1). Insérez la bague de fixation (2) pour fixer.

N. B. : Pour permettre au rail de dégager les ressorts d'une porte articulée, il peut être nécessaire de poser l'ouvre-porte sur un support provisoire. L'ouvre-porte doit soit être fixé à un support provisoire, soit être maintenu fermement en place par une autre personne.

15 Positionnement de l'ouvr-porte

N. B.: Une planche de 25mm d'épaisseur (1) peut s'avérer utile pour établir la distance idéale entre la porte et le rail (à moins que la hauteur soit insuffisante).

Posez le rail sur le haut d’un escabeau. Ouvrez la porte de garage. Placez une planche de 25mm d’épaisseur (1) à plat sur la partie supérieure de la porte, près de la ligne de repère du centre, tel qu’indiqué. Posez le rail sur la planche.

Si la porte, une fois levée, vient heurter le chariot, tirer sur le bras de relâche du chariot pour déconnecter les sections intérieures-extérieures. Le chariot peut rester déconnecté jusqu'à ce que le bras de porte soit complètement connecté au chariot.

L'ouvre-porte doit être fixé solidement à un soutien structurel du garage.

Trois installations représentatives sont illustrées. La vente peut être différente. Les supports pendants (1) doivent être installés en angle (Figure A) pour fournir un soutien rigide. Sur des plafonds finis (Figure B), installez un support de métal résistant (non fourni) (4) sur le soutien structurel avant de monter l'ouvre-porte. Pour montage dans un plafond en béton (Figure C), utilisez les ancrages pour béton fournis. De chaque côté de l'ouvre-porte, mesurez la distance de l'ouvre-porte jusqu'au soutien structurel (ou plafond).

Coupez les deux morceaux des supports pendants à la longueur requise. Aplatissez une extrémité de chaque support et tordez-la ou recourbez-la, afin qu'elle s'ajuste aux angles de fixation. Ne les tordez pas au niveau des trous du support. Percez des trous de guidage d'environ 4,5mm dans les soutiens structurels (ou plafond). Fixez les supports aux soutiens à l'aide des vis à bois (2).

Soulevez l'ouvre-porte et fixez-le aux supports pendants à l'aide des vis, des rondelles et des écrous (3). Assurez-vous que le rail est bien centré au-dessus de la porte. OTEZ la planche de 25mm. Faites fonctionner la porte manuellement. Si la porte bute contre le rail, surélevez le support de bout. Prenez la GRAISSE de rail et lubrifiez la surface inférieure du rail (5).

17 Fixation de la CORDE de dégagement d'urgence et de la poignée

Faites passer une extrémité de la corde (1) à travers le trou situé en haut de la poignée rouge, de sorte que le mot "NOTICE" se lise juste sur le dessus, tel qu'indiqué (3). Fixez solidement avec un noeud (2). Le noeud doit se couvrir au moins à 25mm de l'extrémité de la corde pour ne pas glisser.

Faites passer l'autre extrémité de la corde à travers le trou du bras de dégagement du chariot extérieur (4). Ajustez la longueur de la corde de sorte que la poignée se trouve à 1,8m au-dessus du sol. Fixez solidement avec un noeud.

N. B. : Si vous devez couper la corde, faites fondre l'extrémité à l'aide d'une allumette ou d'un briquet pour éviter qu'elle ne s'effrange.

Branchement électrique

POUR EVITER DES DIFFICULTES D'INSTALLATION, NE FAITES PAS FONCTIONNER L'OUVRE-PORTE DE GARAGE AVANT D'AVOIR LU L'INSTRUCTION DE LE FAIRE.

Branchez l'ouvre-porte uniquement à une prise contrôlée par un interrupteur à double pôle.

18 Installation de l'eclairage et de son CACHED

Posez une ampoule de 40 watts (230V, E27) maximum (ampoules non fournies) dans chaque douille (1). Rabattez la partie intérieure du cache (2) sur la gauche des charnières (3), cf. schéma. Fermez le cache en exerçant une légère pression sur les coins supérieurs et en glissant les languettes (4) dans les rainures du couvercle (5). Pour changer l'ampoule, exercez une légère pression sur les côtés supérieurs du cache pour détacher les languettes. Le cache s'ouvrira mais restera fixé à l'arrière. L'ampoule s'allume et reste éclairée pendant 2-1/2 minutes quand le courant est branché. Elle s'éteint au bout de 2-1/2 minutes.

19 FIXER le support de porte

Si votre porte est de type auvent, un kit de conversion du bras de la porte vous est nécessaire. Suivez la notice d'installation incluse avec le bras de porte de remplacement. Prenez le plus grand soin en sortant et en assemblant les pièces de conversion du bras. Ne posez pas les doigts sur les parties coulissantes.

REMARQUE : un renfort horizontal et vertical est requis pour les portes de garage légères.

Mode d'installation de portes en sections et en une pièce : Le support de porte (1) possède des trous de fixation gauche et droit. Si votre installation exige des trous de fixation en haut et en bas, utilisez le support de porte ainsi que la plaque de support de porte (2) comme illustré.

1. Centrez le support de porte (avec ou sans sa plaque, selon le cas) sur la face interne supérieure de la porte comme illustré. Repérez les trous.

A. Porte d'un seul tenant ou porte sectionnelle à un rail : monter la ferrure de porte à l'intérieur et en haut au niveau de la porte. B. Porte sectionnelle avec deux rails horizontalement : monter la ferrure de porte à 150 - 250 mm de l'arête supérieure de la porte. 2. A. Portes en bois : Percez des trous de 8mm et fixez le support de porte à l'aide de l'écrou, de la rondelle frein et du boulon à tête bombée (3). B. Portes en tôle : Fixez à l'aide des vis à bois (4). C. Option de porte en une pièce : Fixez à l'aide des vis à bois (4).

A. installation de la porte en une piece:

Fixez les sections de bras de porte droite (1) et incurvée (2) ensemble à la longueur maximale possible (moyennant un chevauchement de 2 ou 3 trous) à l'aide de la quincaillerie (3, 4 et 5). Porte fermée, reliez la section de bras de porte droite (1) au support de porte à l'aide de l'axe d'assemblage (6). Fixez à l'aide de la bague de fixation (7). Déconnectez les chariots intérieur et extérieur. Faites glisser le chariot extérieur en arrêt vers l'ouvre-porte et reliez le bras incurvé (2) au trou de connexion situé dans le chariot (8) à l'aide de l'axe d'assemblage (6). Il peut s'avérer nécessaire de soulever légèrement la porte pour permettre la jonction. Fixez à l'aide de la bague de fixation (7).

REMARQUE : Lors du réglage de la fin de course supérieure, la porte ne doit pas être inclinée vers l'arrière lorsqu'elle est complètement ouverte. Une légère inclinaison vers l'arrière (9) entraînerait un inutile redressement et/ou fonctionnement saccadé lors de l'ouverture ou de la fermeture de la porte à partir de la position d'ouverture complète.

B. installation d'une porte sectionnelle :

Connectez suivant la figure B, puis passez à l'étape n°21.

21 POSE du bouton de commande de porte

Placez le bouton de commande de porte à un endroit où la porte de garage est visible, à l'écart de la porte et de ses accessoires et hors de portée des enfants. Effectuez le montage à au moins 1,5 m (5 pieds) au-dessus du sol.

L'utilisation inadéquate de l'ouvre-porte peut entraîner des blessures corporelles graves dues à une porte de garage en mouvement. Ne laissez pas les enfants manipuler le bouton de commande de porte ou l'émetteur à distance (télécommande).

Fixez l'étiquette d'avertissement en permanence au mur, près du bouton de commande de porte, en guise de rappel des procédures de sécurité de fonctionnement.

2 bornes à vis (1) figurent à l'arrière de la commande de porte (2).

Dénudez environ 6mm de l'isolement du fil de sonnerie (4). Séparez les fils suffisamment pour relier le fil blanc/rouge à la vis borne RED (rouge) n°1 et le fil blanc à la vis borne WHT (blanche) n°2.

Fixez le bouton de commande de porte à un mur intérieur du garage à l'aide des vis à tôle (3) fournies. Percez des trous de 4mm et utilisez les pièces d'ancrage en cas d'installation sur cloison sèche. Un endroit pratique est à côté de la porte de service et hors de portée des enfants.

Faites parcourir le fil vers le haut du mur et le long du plafond jusqu’à l’ouvre-porte de garage. Utilisez des agrafes isolées pour fixer le fil. Les raccords rapides du récepteur sont situés derrière la lentille de la lampe de l’ouvre-porte. Connectez le fil de sonnerie aux bornes comme suit : blanc/rouge avec rouge et blanc avec blanc (5).

Fonctionnement du bouton de commande

Appuyez pour ouvrir ou fermer la porte. Appuyez une nouvelle fois pour arrêter la porte en mouvement.

22 Programmation de l'ouvr-porte et de la télécommande/télécommande à 2 fonctions

Faites fonctionner l'ouvre-porte uniquement lorsque vous VOYZ la porte entierement, sans obstacles et ajustee correctement.

Personne ne doit entrer ni sortir du garage lorsque la porte est en mouvement. Ne laissez pas les enfants manipuler le(s) bouton(s)-poussoir ni la/les télécommande(s). Ne laissez pas les enfants jouer à proximité.

Votre récepteur d'ouvre-porte de garage et l'émetteur à distance (télécommande) sont programmés sur le même code. Si vous achetez des télécommandes supplémentaires, l'ouvre-porte de garage doit être programmé pour accepter les nouveaux codes des télécommandes.

Pour programmer le récepteur pour qu'il accepte des codes de télécommande supplémentaires : utilisation du bouton orange "LEARN"

1. Pressez et relâchez le bouton orange "LEARN" de l'ouvre-porte. Le voyant d'enregistrement (LEARN) s'allume en continu pendant 30 secondes (1).
2. Pendant ces 30 secondes, pressez et maintenez enfon
3. Relâchez le bouton lorsque la lampe de l'ouvre-porte clignote. Le code a été enregistré. Si l'ampoule n'est pas installée, deux déclics seront auditibles (3). Utilisation de la commande de porte multi-fonctions :
4. Pressez et maintenance enforcé le bouton de la télécommande portative que vous souhaitez utiliser pour faire fonctionner votre porte de garage (4).
5. Tout en maintenant enforcé le bouton de la télécommande, pressez et maintenez enforcé le bouton LIGHT (lampe) situé sur la commande de porte multi-fonctions (5).
6. Continue à utiliser les deux boutons enfoncés tout en appuyant sur la barre-poussoir de la commande de porte multi-fonctions (les trois boutons sont maintenus enfoncés) (6).
7. Relâchez les boutons lorsque la lampe de l'ouvre-porte clignote. Le code a été enregistré. Si l'ampoule n'est pas installée, deux déclics seront audibles (7).

Désormais, l'ouvre-porte fonctionnera lorsque le bouton-poussoir de la télécommande sera actionné. Si vous relâchez le bouton-poussoir de la télécommande avant que la lampe de l'ouvre-porte ne clignote, ce dernier n'enregistrera pas le code. Pour effacer tous les codes des télécommandes

Pour désactiver une télécommande, commencez par effacer tous les codes : pressez et maintenez enfoncé le bouton orange "learn" de l'ouvre-porte jusqu'à ce que le voyant d'enregistrement (learn) s'éteigne (environ 6 secondes). Tous les codes précédents sont alors effacés. Reprogrammez chaque télécommande ou système d'accès sans clé que vous souhaitez utiliser.

Télécommande 3 canaux

Le fonctionnement du grand bouton, si ce dernier est fourni avec votre ouvre-porte de garage, est programmé en usine. Des boutons supplémentaires sur toute télécommande 3 canaux à code tournant (rolling code) ou mini-télécommande peuvent être programmés pour faire marcher cet ouvre-porte ou d'autres ouvre-portes de garage à code tournant.

23 Fonctionnement en mode ouverture/fermeture/arrêt

(valable uniquement si vous possédez une commande de porte multifonctions).

Votre télécommande peut être programmée de manière à faire fonctionner une même porte à l'aide des 3 boutons : le bouton gauche pour ouvrir la porte, le bouton central pour la fermer et le troisième bouton pour l'immobiliser. Vous pouvez paramétrer cette fonction de la manière suivante :

1. Porte fermée, appuyez sur le bouton-poussoir gauche de la télécommande en le maintenant enfoncé.
2. Appuyez sur le bouton de verrouillage de la commande de porte en le maintenant enfoncé.
3. Appuyez sur la barre-poussoir de la commande de porte en la maintenant enfoncée.

Lorsque les lampes de l’ouvre-porte clignotent, relâchez tous les boutons. Effectuez un essai en appuyant sur le bouton gauche (ouverture) de la télécommande. La porte doit normalement s’ouvrir. Appuyez une nouvelle fois sur ce bouton pendant que la porte est ouverte. Rien ne doit normalement se produire. Appuyez sur le bouton central (fermeture). La porte doit logiquement se fermer. Appuyez sur le troisième bouton (arrêt) pendant que la porte est en mouvement. Cette dernière doit en principe s’arrêter immédiatement.

24 Programmation de votre système d'accès sans clé

Faites fonctionner l'ouvre-porte uniquement lorsque la porte est entièrement visible, sans obstacles et ajustée correctement. Personne ne doit entrer, ni sortir du garage lorsque la porte est en mouvement. Ne laissez pas les enfants manipuler le(s) bouton(s)-pousseur(s), ni la(les) télécommande(s). Ne laissez pas les enfants jouer à proximité.

REMARQUE : Notre nouveau système d'accès sans clé doit être programmé pour pouvoir faire fonctionner votre ouvre-porte de garage. Pour programmer le récepteur pour qu'il accepte des codes de télécommande supplémentaires : utilisation du bouton orange "LEARN":

1. Pressez et relâchez le bouton orange "LEARN" (1) de l'ouvre-porte. Le voyant d'enregistrement (LEARN) s'allume en continu pendant 30 secondes.
2. Pendant ces 30 secondes, saisissez un code d'identification personnel (PIN) à quatre chiffres sur le clavier (2), puis pressez et maintenez enfoncé le bouton ENTER.
3. Relâchez le bouton lorsque la lampe de l'ouvre-porte clignote (3). Le code a été enregistré. Si l'ampoule n'est pas installée, deux déclics seront audibles.

REMARQUE: Cette méthode implique la présence de deux personnes si le système d'accès sans clé est déjà monté à l'extérieur du garage.

Utilisation de la commande de porte multi-fonctions :

1. Saisissez un code d'identification personnel (PIN) à quatre chiffres sur le clavier, puis pressez et maintenez enfoncé le bouton ENTER.
2. Tout en maintenant enfoncé le bouton ENTER, pressez et maintenez enfoncé le bouton LIGHT (lampe) sur la commande de porte multi-fonctions.
3. Continuez à developper les boutons ENTER et LIGHT enfoncés tout en appuyant sur la barre-poussoir de la commande de porte multifonctions (les trois boutons sont maintenus enfoncés).
4. Relâchez les boutons lorsque la lampe de l'ouvre-porte clignote. Le code a été enregistré. Si l'ampoule n'est pas installée, deux déclics seront audibles.

La commande de porte multi-fonctions

Appuyez sur la barre-poussoir (1) pour ouvrir ou fermer la porte. Appuyez une nouvelle fois pour arrêter la porte.

Fonction lampe

Appuyez sur le bouton de la lumière pour allumer ou éteindre la lumière de l’ouvre-porte. Le bouton ne commandera pas la lumière de l’ouvre-porte lorsque la porte est en mouvement. Si vous l’allumez et activez ensuite l’ouvre-porte, la lumière reste allumée pendant 2-1/2 minutes. Appuyez une nouvelle fois pour l’éteindre avant cette durée. L’intervalle de 2-1/2 minutes peut être modifié à 1-1/2, 3-1/2 ou 4-1/2 minutes en procédant comme suit : appuyez sur le bouton de verrouillage (Lock) en le maintainant, enforcé jusqu’à ce que la lumière clignote (environ 10 secondes). Un clignotement unique indique que la lumière est réglée sur 1-1/2 minutes. Répétez la méthode, la lumière clignotera deux fois, réglant ainsi la minuterie sur 2-1/2 minutes. Répétez une nouvelle fois la méthode pour un intervalle de 3-1/2 minutes, etc. jusqu’à quatre clignotements au maximum pour 4-1/2 minutes.

Fonction verrouillage

Conçue pour empêcher le fonctionnement de la porte à partir des télécommandes portatives. Cependant, la porte s'ouvre et se ferme à partir de la commande de porte, du verrou extérieur et des accessoires du système d'accès sans clé.

Pour activer la fonction, pressez et maintenez le bouton de verrouillage (Lock) (3) enfoncé pendant 2 secondes. La lampe de la barre-poussoir clignote tant que la fonction verrouillage est active.

Pour désactiver la fonction, pressez et maintenez le bouton de verrouillage une nouvelle fois enfoncé pendant 2 secondes. La lampe de la barre-poussoir cesse de clignoter. La fonction verrouillage s'éteint également chaque fois que le bouton "LEARN" du panneau de l'ouvre-porte est actionné.

26 Réglage des FINS de COURSE

Les fins de course déterminent les points auxquels la porte s'arrête lors de sa montée ou descente. Suivez les étapes ci-dessous pour régler les fins de course.

Pour programmer les fins de course :

1. Pressez et maintenez enfoncé le bouton noir (1) jusqu'à ce que le voyant jaune (3) se mette à clignoter lentement, puis relâchez-le.
2. Pressez et maintenez enfoncé le bouton noir (1) jusqu'à ce que la porte atteigne la position d'ouverture souhaitée. Ajustez la position de la porte à l'aide des boutons noir (1) et orange (2). Le noir déplace la porte vers le HAUT, l'orange la déplace vers le BAS.
3. Pressez la télécommande programmée (4) ou la barre-poussoir de la commande de porte qui a été fournie avec votre ouvre-porte. Cela permet de régler la position HAUTE (ouverture) maximale. La porte se déplacera jusqu'au sol et reviendra à la position HAUTE (ouverture). L'ouvre-porte a enregistré ses fins de course.

Vérifiez que la porte est suffisamment haute pour permettre le passage de votre véhicule. Ajustez si nécessaire :

1. Le voyant (3) cessera de clignoter lorsque les fins de course auront été enregistrées.

Si la porte se met en marche inverse ou s'arrête avant d'avoir atteint le sol, recommencez les étapes 1 à 3 immédiatement. Si cela ne permet pas de régler les fins de course, passez au point n°15 de la section Un problème? et suivez les instructions de réglage manuel des fins de course.

27 Réglage de la FORCE

La force, mesurée au niveau du bord de fermeture de la porte, ne doit pas dépasser 400N (40kg). Si la force de fermeture mesurée est supérieure à 400N, le système "Protector" doit être installé. Voir l'étape n°29.

Le bouton de réglage de la force est situé derrière la lentille de la lampe de l'ouvre-porte. Le réglage de la force détermine la puissance nécessaire à l'ouverture et à la fermeture de la porte.

1. Repérez le bouton orange (2).
2. Appuyez deux fois sur le bouton orange (2) pour mettre l'unité en mode Ajustement de la force. Le voyant (DEL) (3) clignote rapidement.
3. Pressez la télécommande programmée (4) ou la barre-poussoir de la commande de porte qui a été fournie avec votre ouvre-porte. La porte se déplace vers la position BASSE (fermeture). Pressez une nouvelle fois la télécommande (4) pour faire monter la porte à la position HAUTE (ouverture).

Le voyant (DEL) (3) cesse de clignoter lorsque la force est enregistrée. La porte doit effectuer un cycle de déplacement complet, vers le HAUT et vers le BAS, pour permettre le réglage correct de la force. Si l'unité ne peut pas ouvrir et fermer votre porte entièrement, examinez votre porte pour voir si elle est bien équilibrée et ne coince ou ne plie pas.

La force doit IMPERATIVEMENT être enregistrée afin de terminer correctement le réglage des fins de course.

28 TEST Du systeme d'inversion de securité

Le test du système d'inversion de sécurité est important. Le mouvement de la porte de garage DOIT s'inverser en cas de contact avec un obstacle de 40mm posé à plat sur le sol. Si l'ouvre-porte n'est pas réglé correctement, la porte de garage peut provoquer de graves blessures en se fermant. La vérification de l'inversion et les réglages qui en résultent éventuellement doivent être exécutés une fois par mois.

Procédure : Placer un obstacle de 40mm (1) à plat sur le sol sous la porte du garage. Actionner la porte dans le sens de fermeture. Le mouvement de la porte doit s'inverser dès que la porte rencontre l'obstacle. Si la porte s'arrête sur l'obstacle, retirez ce dernier et répétez l'étape n°26 intitulée Réglage des fins de course. Répétez le test.

Si le mouvement de la porte s'inverse au contact de l'obstacle de 40 mm, retirer l'obstacle et faire parcourir un cycle complet à l'ouvre-porte. Le mouvement de la porte ne doit pas s'inverser en position fermée. Si c'est le cas, repétez les étapes n°26 et 27 consacrées au réglage des fins de course et de la force, puis repétez le test d'inversion de sécurité.

Placez 20kg au centre de la porte et vérifiez à ce que celle-ci ne monte pas de plus de 500mm.

29 Installation du systeme "protector"

Installez cet accessoire sur toutes les installations de portes basculantes, Porte pleine avec rail vertical et horizontal, de portes supérieures à 2,5m et dans les cas où la force de fermeture mesurée au bas de la porte est supérieure à 400N (40kg).

Une fois l'ouvre-porte installé et ajusté, le système "Protector" peut être installé. Les instructions sont fournies avec cet accessoire.

Le système "Protector" fournit une sécurité supplémentaire pour éviter qu'un enfant en bas âge ne se trouve coincé sous une porte de garage. Il utilise un rayon lumineux infrarouge qui, lorsqu'il est interrompu par un obstacle, inverse le mouvement d'une porte qui se ferme et empêche une porte ouverte de se fermer. Il est fortement recommandé aux usagers ayant des enfants en bas âge.

Remarque : l'ouvre-porte détectera automatiquement le protector system une fois celui-ci installé. L'ouvre-porte ne se fermera pas sauf si les capteurs sont alignés. en bas âge.

30 Fonctions speciales

1. Branchement d'une porte encastrée

Ouvrez la lentille de la lampe. Localisez les raccords rapides auxiliaires. Insérez le fil de sonnerie dans les raccords rapides 1 et 2.

1. Branchement d'une lampe clignotante

La lampe clignotante peut être installée à tout endroit. Connectez les fils de la lampe aux raccords rapides 3 et 4. La borne 4 est dédiée à la terre.

1. Minuteur de la fonction "Fermeture automatique" : En tournant le potentiomètre (minuteur pour fermeture), vous pouvez régler l'écart de temps souhaité entre la position ouverte et la fermeture automatique de la porte. Si vous avez équipé votre installation du "Système Protector", le dispositif de photocellules Chamberlain, la fonction "Fermeture automatique" ne doit être réglée qu'une fois le "Système Protector" entièrement installé.

(1) Modèle 94330E (2) Modèle 94333E (3) Modèle 94335E (4) Modèle 94334E (5) Modèle 128LM (6) Modèle 9747E (7) Modèle 78LM (8) Modèle 75E (9) Modèle 98LM

(10) Modèle 760E

(11) Modèle 1702E (12) Modèle 770E (13) Modèle FLA230 (14) Modèle 1703E (15) Modèle 16200LM (16) Modèle MDL100LM (17) Modèle EQL01

Modèle EQL02

Télécommande monofonction Télécommande 3-fonctions Mini-telecommande à trois fonctions Mini-telecommande à quatre fonctions Télécommande à deux fonctions Système d'ouverture sans clé Panneau de contrôle de porte multifonction Bouton lumineux de commande de porte Commande murale à détention de mouvement Verrouillage extérieur Dégagement rapide extérieur Système "Protector" Feu clignotante Bras de porte - The Chamberlain Arm™ Interrupteur porte dans porte Kit de verrou de porte mécanique Déconnexion rapide de poignée de porte 2,5m Déconnexion rapide de poignée de porte 4.0m Support de renforcement de porte

Instructions de branchement pour les accessoires

Verrouillage extérieur - aux bornes de l'ouvre-porte :

orange-1 et blanc-2

Système "Protector" - aux bornes de l'ouvre-porte : blanc-3 et gris-4

Panneau de contrôle de porte - aux bornes de l'ouvre-porte:

rouge-1 et blanc-2

Maintenance de votre ouvre-porte

Quand l'ouvre-porte est installé correctement, il fonctionne parfaitement avec un minimum d'entretien. Il n'a pas besoin de lubrification supplémentaire.

Ajustages d'extensions de va-et-vient et de force : Ces ajustages doivent être vérifiés et effectués correctement lors de l'installation de l'ouvre-porte. Seul un tournevis est nécessaire. Les conditions météorologiques peuvent provoquer des changements mineurs dans le fonctionnement de la porte, qui nécessitent des réajustages, en particulier durant la première année de fonctionnement.

Référez-vous aux ajustages d'extensions de va-et-vient et de force page 11. Suivez soigneusement les instructions et refaites la vérification d'inversement de sécurité après chaque ajustage.

Télécommande: La télécommande portable peut être fixée à un pare-soleil de verre grâce à la pince fournie. Des télécommandes supplémentaires peuvent être ajoutées en tout temps pour tous les véhicules qui utilisent le garage. Référez-vous aux accessoires. Toute nouvelle télécommande doit être programmée dans l'ouvre-porte.

Pile de télécommande: Les piles au lithium ont une vie utile de jusqu'à cinq ans. Si la distance d'émission diminue, remplacez la pile.

Pour changer la pile : Pour remplacer les piles, utiliser la pince du pare-soleil ou une lame de tournevis pour soulever le boîtier. Insérer les piles, le côté positif dirigé vers le haut. Pour remettre le couvercle en place, fermer en enclenchant les deux côtés. Ne jetez pas la ventepile dans les ordures ménagères. Portez-la à un centre de collecte de piles usagées.

Fonctionnement de votre ouvre-porte

Votre ouvre-porte peut être mis en route par l'un des mécanismes suivants:

Le bouton-poussoir lumineux. Pressez-le jusqu'à ce que la porte commence à se mouvoir. - Le système de verrouillage extérieur ou le Système d'ouverture sans clé (si vous avez installé l'un de ces accessoires). - La télécommande. Appuyez sur le bouton jusqu'à ce que la porte commence à se mouvoir.

Ouverture manuelle de la porte:

La porte doit être fermée complètement si possible. Des ressorts distendus ou cassés peuvent provoquer la fermeture brute d'une porte ouverte.

La porte peut fonctionner manuellement, lorsqu'on tire la poignée de dégagement manuel vers le bas et l'arrière, vers (l'ouvre-porte). Pour reconnecter la porte, tirez la poignée de dégagement tout droit. Il se reattachera lors de la prochaine montée ou baisse.

N'utilisez pas la poignée de dégagement manuel pour ouvrir ou fermer la porte.

Lorsque l'ouvre-porte est actionné par la télécommande ou le bouton lumineux de commande de porte :

1. Si elle est ouverte, la porte se fermera. Si elle est fermée, elle s'ouvrira.
2. Si elle est en train de se fermer, la porte s'arrête.
3. Si elle est en train de s'ouvrir, elle s'arrête (en laissant un espace suffisant pour permettre aux animaux domestiques d'entrer ou de sortir et à l'air de circuler).
4. Si la porte a été arrêtée dans une position partiellement ouverte ou fermée, elle changera de sens de marche.
5. Si elle rencontre un obstacle en se fermant, elle se réouvrira.
6. Si elle rencontre un obstacle lors de l'ouverture, la porte inversera son sens de marche et s'arrêtera.
7. Le système "Protector" en option utilise un rayon infrarouge qui, lorsqu'il est interrompu par un obstacle, fait ouvrir une porte qui se ferme et empêche une porte ouverte de se fermer. Il est FORTEMENT RECOMMANDÉ aux usagers ayant des enfants en bas âge. Laissez le moteur de l'ouvre-porte refroidir pendant 15 minutes après l'avoir fait fonctionner cinq fois de suite.

La lumière de l'ouvre-porte s'allumera : 1. lorsqu'on branche l'ouvre-porte pour la première fois ; 2. lorsqu'il y a une coupure

de courant; 3. quand l'ouvre-porte est débranché.

La lumière s'éteint automatiquement au bout de 2 minutes et demi.

L'ampoule doit être de 230V/40W maximum.

Entretien une fois par mois:

• Refaites la vérification de l'inversement de sécurité. Faites tout ajustement nécessaire.
• Faites fonctionner la porte manuellement. Si elle est déséquilibrée ou tordue, faites appel à un réparateur professionnel.
• Vérifiez que la porte s'ouvre et se ferme totalement. Ajustez les extensions de va-et-vient et/ou la force si nécessaire.

Entretien une fois par an:

• Lubrifiez les rouleaux de la porte, les charnières et les paliers. La porte ne nécessite aucun lubrification supplémentaire. Ne pas graisser les guides de porte. Graissez le chariot et le rail.

Tension d'entrée......	230-240 VAC, 50Hz
Force de traction maxi	600N (LM600A), 800N (LM800A), 1000N (LM1000A)
Couple normal......	6Nm (LM600A), 8Nm (LM800A), 10Nm (LM1000A)
Puisance (watts)....	130W (LM600A), 165W (LM800A), 190W (LM1000A)
Alimentation de secours	5,5W (LM600A), 6,0W (LM800A), 6,5W (LM1000A)

Moteur

Motortyp............	Moteur à engrenages CC, à graissage permanent.
Niveau sonore	57dB

Mécanisme d'entraînement

Entrainnement............	Chaine/courroie avec chariot en deux pieces sur rail d'acier.
Extension de va-et-vient	Réglable à 2,3m
Temps de va-et-vient	127-178mm pro seconde.
Lampe..............	Allumée au démarrage de la portee, éteinte 2-1/2 minutes après l'arrêt.
Tringlerie de porte...	Bras de porte ajustable. Tirez la corde de dégagement du chariot.

Sécurité

Personnelle	Bouton et inversement automatique de mouvement lors de la fermeture. Bouton et arrêt automatique lors de l'ouverture.
Electronique	Réglage de la force automatique
Electrique	Limiteur de surcharges transformateur et câblage de bouton-poussoir à basse tension

Extension de l'appareil Déteceur de point de passage/RPM optique.

Ajustage d'extension Électronique, semi- et entièrement automatique

Circuit de démarrage Circuit de bouton à bas voltage Dimensions

Longueur (hors tout) 3,2m

Espace de dégagement

nécessaire 30mm

Poids en suspension 14,5kg

Récepteur

Registres de mémoire 16 (LM600A), 32 (LM800A) & 64 (LM1000A)

Fréquence de fonctionnement......... 433,92MHz

REMARQUE SPECIALE : Chamberlain recommande vivement l'installation du système de protection "Protector" sur tous les ouvre-portes de garage.

En cas de problemes

1. L'ouvre-porte ne fonctionne pas à partir de la commande de porte ou de la télécommande :
2. L'ouvre-porte est-il sous tension? Branchez une lampe sur la prise. Si elle ne s'allume pas, vérifiez
3. Avez-vous ouvert tous les verrous? Lisez les avertissements relatifs à l'installation à la page 1.
4. Y a-t-il une accumulation de glace ou de neige sous la porte? La porte peut être gelée au sol. Otez tout obstacle.
5. Le ressort de la porte de garage est peut-être brisé. Faites-le remplaçer par un professionnel.
6. L'ouvre-porte fonctionne à partir de la télécommande mais non à partir de la commande de porte.
7. Le bouton de commande de porte est-il allumé? Sinon, enlevez le fil de sonnerie des bornes de l'ouvre-porte. Court-circuitz les bornes rouge et blanche en touchant les deux bornes en même temps avec un bout de fil. Si l'ouvre-porte fonctionne, recherche une connexion fautive de fils au niveau de la commande de porte, un court-circuit sous les agrafes ou un fil brisé.
8. Les connexions de fil sont-elles correctes ? Passez la page 8 en revue.
9. La porte fonctionne à partir de la commande de porte, mais non à partir de la télécommande.
10. Changez de pile.
11. Si vous avez deux télécommandes ou plus et qu'une seule fonctionne, vérifiez les étapes n°22 et 24 consacrées à la programmation de votre ouvre-porte, télécommande et système d'accès sans clé.
12. Le bouton de commande de porte clignote? L'ouvre-porte est en mode verrouillage. Si vous avez une commande de porte multi-fonctions, pressez et maintenez le bouton de verrouillage enforcé pendant 2 secondes. Le bouton de commande de porte cesseras alors de clignoter.
13. La télécommande a une faible portée :
14. Une pile est-elle posée?
15. Changez la télécommande de place dans votre voiture.
16. Une porte de garage métallique, une isolation recouverte d'une feuille de métal ou des parois métalliques réduisent la portée de la télécommande.
17. Le mouvement de la porte s'inverse sans raison apparente et les lumières de l'ouvre-porte ne clignotent pas:
18. Y a-t-il quelque chose faisant obstruction à la porte? Vérifiez la poignée de dégagement manuel. Faites fonctionner la porte manuellement. Si elle est déséquilibrée ou tordue, faites venir un réparateur.
19. Dégagez totalement de neige ou de glace de la zone de la porte.
20. Réglez les réglages des fins de course et de la force, voir les étapes d'ajustement n°26 et 27.

Répétez le test d'inversement de sécurité après avoir terminé chaque ajustage.

1. Le mouvement de la porte s'inverse sans raison apparente. Le témoin lumineux du bouton de commande de porte clignote pendant cinq secondes après l'inversion:

Vérifiez le système "Protector" (si vous l'avez installé). Si le voyant clignote, corrigez l'alignment.

1. Le bruit de l'ouvre-porte est perturbant à l'intérieur de la maison : Si le bruit de fonctionnement de l'ouvre-porte pose un problème à cause de sa proximité de la zone d'habitation, vous pouvez installer le kit isolateur de vibration 41A3263. Il est conçu pour éliminer les "effets de résonance" et il est facile à installer.
2. La porte du garage s'ouvre et se ferme toute seule: Assurez-vous que le bouton de la télécommande ne soit pas collé en position marche.
3. La porte s'arrête mais ne se ferme pas complètement:

Répétez le réglage des fins de course, voir l'étape d'ajustement n°26.

Répétez le test d'inversion de sécurité après chaque ajustement de la longueur du bras de porte, de la force de fermeture ou de la fin de course inférieure.

1. La porte s'ouvre mais ne se ferme pas :
2. Vérifiez le système "Protector" (si vous l'avez installé). Si le voyant clignote, corrigez l'alignment.
3. Si la lampe de l'ouvre-porte ne clignote pas et s'il s'agit d'une nouvelle installation, répétez les étapes n°26 et 27 consacrées au réglage des fins de course et de la force.

Répétez le test d'inversement de sécurité après avoir terminé chaque ajustage.

1. La lumière de l'ouvre-porte ne s'allume pas :

Remplacez l'ampoule (24V/21W maximum). Remplacez les ampoules brûlées par des ampoules anti-choc.

1. L'ouvre-porte peine:

La porte peut être déséquilibrée ou des ressorts cassés. Fermez la porte et utilisez la corde et la poignée de dégagement manuel pour déconnecter le chariot. Ouvrez et fermez la porte manuellement. Une porte correctement équilibrée restera immobile à n'importe quel point de son trajet, entièrement soutenue par ses ressorts. Dans le cas contraire, consultez un réparateur professionnel pour corriger le problème.

1. L'ouvre-porte vrombit brièvement mais ne fonctionne pas:
2. Les ressorts de la porte de garage sont cassés. VOYEZ CI-DESSUS.
3. Si le problème se produit lors du premier fonctionnement de l'ouvre-porte, la porte est verrouillée. Ouvrez le verrou.

Répétez le test d'inversement de sécurité après avoir terminé chaque ajustage.

1. L'ouvre-porte ne démarre pas à cause d'une coupure de courant:
2. ment. Quand le courant électrique est rétabli, tirez la poignée de déclenchement manuel verticalement vers le bas. Lors du prochain enclenchement de l'ouvre-porte, le chariot se reconnectera.
3. L'accessoire de dégagement rapide extérieur déconnecte le chariot depuis l'extérieur du garage en cas de coupure de courant.
4. Réglage manuel des fins de course :
5. Pressez et maintenez le bouton noir enfon
6. Pressez et maintenez enfoncé le bouton noir jusqu'à ce que la porte atteigne la position HAUTE (ouverture) souhaitée. Ajustez la position de la porte à l'aide des boutons noir et orange. Le noir déplace la porte vers le HAUT (ouverture), l'orange la déplace vers le BAS (fermeture).

Vérifiez que la porte est suffisamment haute pour permettre le passage de votre véhicule. 3. Pressez la télécommande ou la commande de porte. Cette action permet de régler la fin de course HAUTE (ouverture) et lance la fermeture de la porte. Appuyez immédiatement sur le bouton orange ou sur le bouton noir. La porte s'arrête.

Ajustez la position de fin de course BASSE (fermeture) souhaitée à l'aide des boutons noir et orange. Vérifiez que la porte est entièrement fermée sans appliquer une pression excessive sur le rail (ce dernier ne doit pas se courber vers le haut et la chaîne/courroie ne doit pas s'affaisser ou fléchir sous le rail). Pressez la télécommande ou la commande de porte. Cela permet de régler la fin de course BASSE (fermeture) et lance l'ouverture de la porte.

REMARQUE: Si ni le bouton noir, ni le bouton orange n'est pressé avant que la porte n'ait atteint le sol, l'ouvre-porte de garage essaie de procéder à un réglage de fin de course automatique, en inversant le sens de marche de la porte pour l'éloigner du sol et en s'arrêtant à la fin de course haute définie. Si la lampe de travail ne clignote pas 10 fois, cela signifie que le réglage des fins de course a réussi et n'a pas besoin d'être effectué manuellement; la fin de course BASSE sera réglée au niveau du sol. Que les fins de course soient réglées automatiquement ou manuellement, la force doit IMPERATIVEMENT être enregistrée afin de terminer correctement le réglage des fins de course. Reportez-vous à la section 27 intitulée Réglage de la force.

1. Ouvrez et fermez la porte 2 ou 3 fois de suite avec la télécommande ou la commande de porte.
2. Si la porte ne s'arrête pas à la position HAUTE (ouverture) souhaitée ou change de sens de marche avant de s'arrêter à la position BASSE (fermeture), recommencez une fois de plus l'opération de réglage manuel des fins de course.
3. Si la porte s'arrête aux deux positions HAUTE (ouverture) et BASSE (fermeture), passez au test du système d'inversion de sécurité.

Garantie de l'ouvr-porte de GARAGE

Chamberlain GmbH garantit au premier acheteur de ce produit chez un détaillant que le produit en question est exempt de tout défaut de fabrication ou de matériel pendant une période de deux ans à partir de la date d'achat. Le moteur est garanti comme étant exempt de vices de matériel et/ou d'exécution pendant une période de: LM1000A, 60 mois (5 ans); LM800A, 48 mois (4 ans); LM600A, 36 mois (3 ans) depuis la date d'achat. Dès réception du produit, le premier détaillant est tenu de vérifier tout défaut apparent de celui-ci.

Conditions : Cette garantie constitue le seul recours disponible pour l'acheteur selon la loi, pour tout dommage en liaison avec ou résultant d'une pièce défectueuse et/ou du produit. La garantie est strictement limitée à la réparation ou au remplacement des pièces de ce produit qui s'avéreraient défectueuses.

Cette garantie ne couvre pas les dommages qui ne sont pas causés par un appareil défectueux et qui résultent d'une utilisation abusive (y compris une utilisation qui n'est pas exactement conforme aux consignes d'installation, de fonctionnement et d'entretien préconisées par Chamberlain, un manque d'entretien et de réglage nécessaires, toute adaptation ou modification des appareils, tous frais associés au démontage ou à la réinstallation d'une pièce réparée ou changée et au remplacement des piles.

Un produit sous garantie dont le défaut de fabrication et/ou de matériel est reconnu sera réparé ou remplacé (au choix de Chamberlain) sans frais pour le propriétaire en ce qui concerne la réparation ou le remplacement de la pièce défectueuse ou du produit. Les pièces défectueuses seront réparées ou remplacées par des pièces neuves ou reconditionnées, au choix de Chamberlain.

Si durant la période de garantie le produit semble présenter un défaut, contactez votre revendeur.

Cette garantie n'affecte pas les droits statutaires de l'acheteur sous la législation nationale applicable en vigueur. Cette garantie n'affecte pas non plus les droits de l'acheteur à l'égard du revendeur conformément aux termes du contrat de vente/achat. En l'absence de législation nationale ou CE applicable, cette garantie constitue la seule recours exclusif de l'acheteur et, dans le cadre de toute garantie expresse ou implicite concernant ce produit, ni Chamberlain ni ses associés ou distributeurs ne seront responsables de tous dommages accidentels ou relationnels. Aucune personne n'est mandatée ni autorisée par Chamberlain à assumer qu'autre responsabilité que ce soit en liaison avec la vente de ce produit.

Déclaration de conformité

Je soussigné déclare par la présente que l'appareil spécifique ainsi que tous les accessoires satisfont aux directives et normes indiquées.

Modèle: LM600A, LM800A, LM1000A

2004/108/EC

2006/95/EC

1999/5/EC

EN55014-1 (2000), EN55014-2 (1997), EN61000-3-2 (2000),

EN61000-3-3 (1995), EN 301 489-3 (V1.3.1), EN 300 220-3 (V1.1.1), EN60335-1 (1994), et EN60335-2-95 (2004)

Déclaration d'intégration

Lorsqu’il est associé à une porte de garage, un automatisme pour portail doit être installé et entretenu conformément aux indications du fabricant afin de satisfaire aux dispositions de la EN12453, EN13241-1 et de la directive communautaire 89/392/CEE relative aux mécanismes.

B. P. Kelkhoff
