GEBRUIKSAANWIJZING LM1000A CHAMBERLAIN

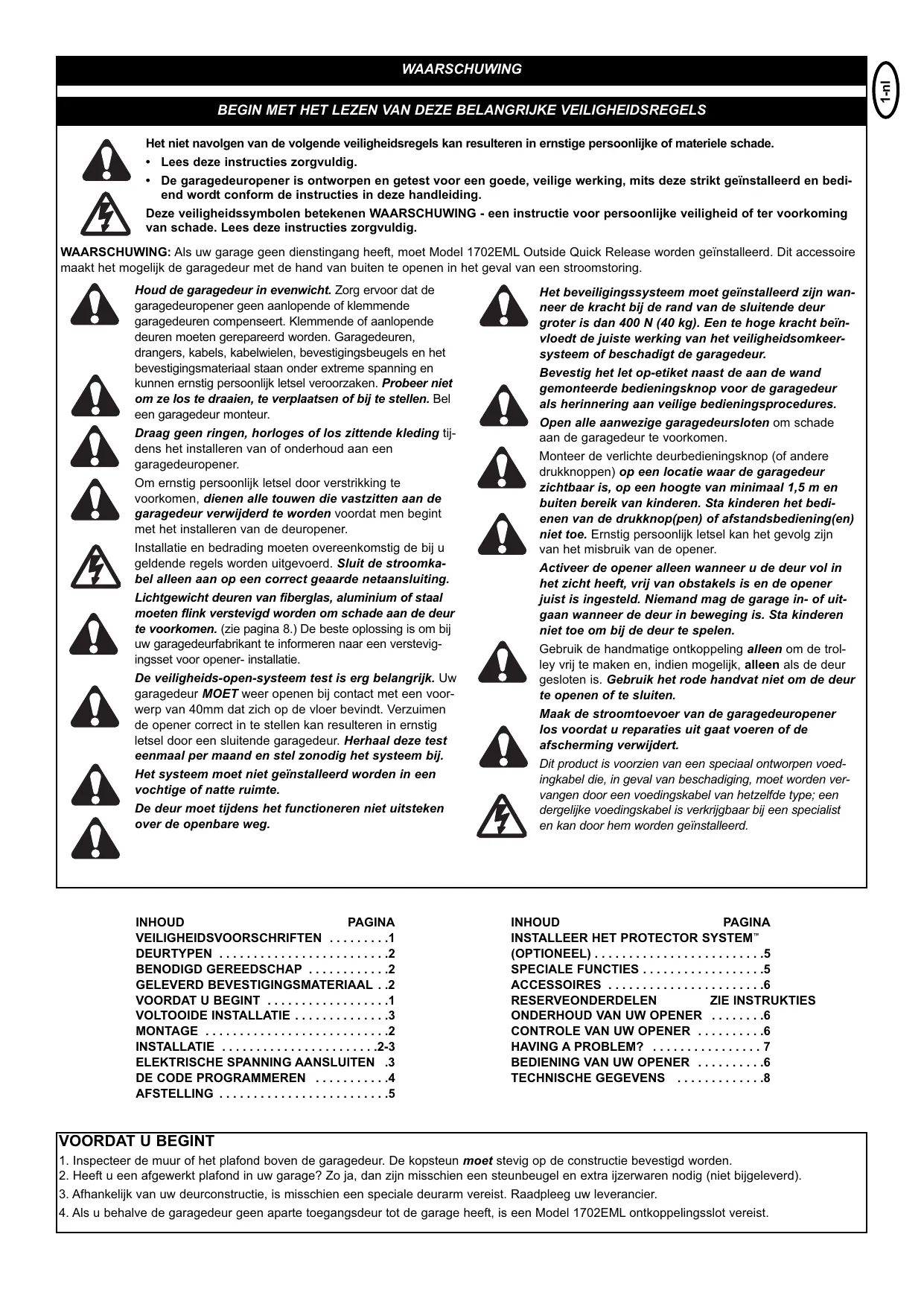

WAARSCHUWING BEGIN MET HET LEZEN VAN DEZE BELANGRIJKE VEILIGHEIDSREGELS Het niet navolgen van de volgende veiligheidsregels kan resulteren in ernstige persoonlijke of materiele schade. • Lees deze instructies zorgvuldig. • De garagedeuropener is ontworpen en getest voor een goede, veilige werking, mits deze strikt geïnstalleerd en bediend wordt conform de instructies in deze handleiding. Deze veiligheidssymbolen betekenen WAARSCHUWING - een instructie voor persoonlijke veiligheid of ter voorkoming van schade. Lees deze instructies zorgvuldig. WAARSCHUWING: Als uw garage geen dienstingang heeft, moet Model 1702EML Outside Quick Release worden geïnstalleerd. Dit accessoire maakt het mogelijk de garagedeur met de hand van buiten te openen in het geval van een stroomstoring. Houd de garagedeur in evenwicht. Zorg ervoor dat de garagedeuropener geen aanlopende of klemmende garagedeuren compenseert. Klemmende of aanlopende deuren moeten gerepareerd worden. Garagedeuren, drangers, kabels, kabelwielen, bevestigingsbeugels en het bevestigingsmateriaal staan onder extreme spanning en kunnen ernstig persoonlijk letsel veroorzaken. Probeer niet om ze los te draaien, te verplaatsen of bij te stellen. Bel een garagedeur monteur. Draag geen ringen, horloges of los zittende kleding tijdens het installeren van of onderhoud aan een garagedeuropener. Om ernstig persoonlijk letsel door verstrikking te voorkomen, dienen alle touwen die vastzitten aan de garagedeur verwijderd te worden voordat men begint met het installeren van de deuropener. Installatie en bedrading moeten overeenkomstig de bij u geldende regels worden uitgevoerd. Sluit de stroomkabel alleen aan op een correct geaarde netaansluiting. Lichtgewicht deuren van fiberglas, aluminium of staal moeten flink verstevigd worden om schade aan de deur te voorkomen. (zie pagina 8.) De beste oplossing is om bij uw garagedeurfabrikant te informeren naar een verstevigingsset voor opener- installatie. De veiligheids-open-systeem test is erg belangrijk. Uw garagedeur MOET weer openen bij contact met een voorwerp van 40mm dat zich op de vloer bevindt. Verzuimen de opener correct in te stellen kan resulteren in ernstig letsel door een sluitende garagedeur. Herhaal deze test eenmaal per maand en stel zonodig het systeem bij. Het systeem moet niet geïnstalleerd worden in een vochtige of natte ruimte. De deur moet tijdens het functioneren niet uitsteken over de openbare weg.

INHOUD PAGINA VEILIGHEIDSVOORSCHRIFTEN . . . . . . . . .1 DEURTYPEN . . . . . . . . . . . . . . . . . . . . . . . . .2 BENODIGD GEREEDSCHAP . . . . . . . . . . . .2 GELEVERD BEVESTIGINGSMATERIAAL . .2 VOORDAT U BEGINT . . . . . . . . . . . . . . . . . .1 VOLTOOIDE INSTALLATIE . . . . . . . . . . . . . .3 MONTAGE . . . . . . . . . . . . . . . . . . . . . . . . . . .2 INSTALLATIE . . . . . . . . . . . . . . . . . . . . . . .2-3 ELEKTRISCHE SPANNING AANSLUITEN .3 DE CODE PROGRAMMEREN . . . . . . . . . . .4 AFSTELLING . . . . . . . . . . . . . . . . . . . . . . . . .5

Het beveiligingssysteem moet geïnstalleerd zijn wanneer de kracht bij de rand van de sluitende deur groter is dan 400 N (40 kg). Een te hoge kracht beïnvloedt de juiste werking van het veiligheidsomkeersysteem of beschadigt de garagedeur. Bevestig het let op-etiket naast de aan de wand gemonteerde bedieningsknop voor de garagedeur als herinnering aan veilige bedieningsprocedures. Open alle aanwezige garagedeursloten om schade aan de garagedeur te voorkomen. Monteer de verlichte deurbedieningsknop (of andere drukknoppen) op een locatie waar de garagedeur zichtbaar is, op een hoogte van minimaal 1,5 m en buiten bereik van kinderen. Sta kinderen het bedienen van de drukknop(pen) of afstandsbediening(en) niet toe. Ernstig persoonlijk letsel kan het gevolg zijn van het misbruik van de opener. Activeer de opener alleen wanneer u de deur vol in het zicht heeft, vrij van obstakels is en de opener juist is ingesteld. Niemand mag de garage in- of uitgaan wanneer de deur in beweging is. Sta kinderen niet toe om bij de deur te spelen. Gebruik de handmatige ontkoppeling alleen om de trolley vrij te maken en, indien mogelijk, alleen als de deur gesloten is. Gebruik het rode handvat niet om de deur te openen of te sluiten. Maak de stroomtoevoer van de garagedeuropener los voordat u reparaties uit gaat voeren of de afscherming verwijdert. Dit product is voorzien van een speciaal ontworpen voedingkabel die, in geval van beschadiging, moet worden vervangen door een voedingskabel van hetzelfde type; een dergelijke voedingskabel is verkrijgbaar bij een specialist en kan door hem worden geïnstalleerd.

INHOUD PAGINA INSTALLEER HET PROTECTOR SYSTEM™ (OPTIONEEL) . . . . . . . . . . . . . . . . . . . . . . . . .5 SPECIALE FUNCTIES . . . . . . . . . . . . . . . . . .5 ACCESSOIRES . . . . . . . . . . . . . . . . . . . . . . .6 RESERVEONDERDELEN ZIE INSTRUKTIES ONDERHOUD VAN UW OPENER . . . . . . . .6 CONTROLE VAN UW OPENER . . . . . . . . . .6 HAVING A PROBLEM? . . . . . . . . . . . . . . . . 7 BEDIENING VAN UW OPENER . . . . . . . . . .6 TECHNISCHE GEGEVENS . . . . . . . . . . . . .8

VOORDAT U BEGINT 1. Inspecteer de muur of het plafond boven de garagedeur. De kopsteun moet stevig op de constructie bevestigd worden. 2. Heeft u een afgewerkt plafond in uw garage? Zo ja, dan zijn misschien een steunbeugel en extra ijzerwaren nodig (niet bijgeleverd). 3. Afhankelijk van uw deurconstructie, is misschien een speciale deurarm vereist. Raadpleeg uw leverancier. 4. Als u behalve de garagedeur geen aparte toegangsdeur tot de garage heeft, is een Model 1702EML ontkoppelingsslot vereist.

Kanteldeur met alleen een horizontale geleiderail. Kanteldeur met verticale en horizontale geleiderail – speciale deurarm (E, The Chamberlain Arm™) en het beveiligingssysteem (29 (9)) noodzakelijk. Raadpleeg uw leverancier. Sektionale deur – zie 20B – koppel de deurarm. Het beveiligingssysteem (29 (9)) noodzakelijk voor deuren met een lengte hoger dan 2,5 m. Schermdeur – speciale deurarm (E, The Chamberlain Arm™) en het beveiligingssysteem (29 (9)) noodzakelijk. Raadpleeg uw leverancier. Speciale deurarm – The Chamberlain Arm™ voor gebruik op deurtypen B en D.

Zeskantbout Borgmoer Metrisch tapbout Zeskantschroef Stopbout Zeskantige moer Zeskantschroef

7 PLAATS DE KETTING IN DE RAIL EN BOUW DE KOPHOES SAMEN Schuif poeliesteun (1) en binnenste trolley (2) in het achterste einde (openereinde) van de complete rail (3), zorg ervoor dat de poeliesteun gemonteerd wordt met de pijl (4) in de richting van de voorzijde (kopeinde) van de rail (5) zoals afgebeeld. Duw de steun naar de voorzijde (kopeinde) van de rail (5). Plaats sledebout (6) door de steun van de kophoes (7). Draai veermoer (8) en platte ring (9) losjes op de sledebout. Plaats sledebout (6) van de kophoes-eenheid (7) in boutuitsparing van de poeliesteun (1). Schuif kophoes-eenheid (7) op de voorzijde (kopeinde) van de rail (10).

8 BEVESTIG DE TROLLEY AAN DE RAIL Schuif de buitenste trolley (1) in de achterzijde (opener) van de raileenheid (2), waarbij het uiteinde met de trolley-ontgrendelingsarm (3) in de richting van de opener moet wijzen. Schuif de buitenste trolley in de rails tot deze aansluit op de binnenste trolley.

9 BEVESTIG RAIL AAN OPENER EN MONTEER KETTING/RIEM Terwijl ketting (4) en riem (5) uit de weg worden gehouden, wordt rail (1) in het opvulstuk (2) geschoven tot de rail vast zit. Neem de ketting/riem en plaats deze om het getande kettingwiel (3). Zorg ervoor dat de tanden van het getande kettingwiel in de ketting/riem grijpen.

10 MONTEER DE AFDEKKING VAN HET GETANDE KETTINGWIEL Plaats de afdekking van het getande kettingwiel (1) bovenop de opener (2) en monteer deze met schroeven (3).

VOLTOOIDE INSTALLATIE

11 BOUW DE KOPHOES SAMEN Naarmate u vordert met de in deze handleiding beschreven montage-, installatie- en afstellingsprocedures is het misschien nuttig om deze afbeelding van een voltooide installatie bij de hand te hebben. (1) Kophoes (9) Lampeglas (2) Spanpoeliesteun (10) Noodontkoppeling: koord & handgreep (3) Slede (11) Gebogen gedeelte deurarm (4) Rail (12) Recht gedeelte deurarm (5) Ketting/Riem (13) Deurbeugel en plaat (6) Hangijzer (14) Kopsteun (7) Snoer (15) Trolley-ontgrendelarm (8) Opener

Draai de veermoer op de sledebout tot deze vingervast zit. Plaats de punt van een schroevendraaier (1) in een van de sleuven van de moerring (2) en duw deze stevig tegen de kophoes. Plaats een steeksleutel (3) op het vierkante uiteinde van de veermoer (4) en draai de moer circa 1/4 slag rechtsom tot de moerring (2) vrijkomt tegen de kophoes (5). Hiermee wordt de veer op de optimale kettingspanning ingesteld. De ketting kan van het getande kettingwiel afglijden als de ketting te slap gespannen is. Als de ketting eraf glijdt, veermoer opnieuw spannen door de moer een 1/2 slag rechtsom te draaien. Span de ketting NIET te strak.

MONTAGE INSTALLTIE Belangrijk! Als u een overhead-deur heeft, moet u bij het monteren van de rail de instructies voor de Chamberlain™ Deurarm (The Chamberlain Arm™) accessoire gebruiken in combinatie met deze Gebruikershandleiding.

Draag, als u boven uw hoofd werkt, een veiligheidsbril om uw ogen te beschermen. Stel alle bestaande sloten buiten werking om schade aan de garagedeur te voorkomen. Verwijder alle aan de garagedeur bevestigde touwen voordat u de 5 MONTAGE DE RAIL garagedeuropener installeert, om ernstig lichamelijk letsel door Breng vet aan op de binnenranden van de railstukken (1). Plaats de rail- verstrikt raken te voorkomen. stukken op een vlakke ondergrond voor montage. Alle vier railstukken Wij raden aan de deuropener minstens 2,1m boven de vloer te zijn onderling verwisselbaar. Schuif de railsteun (3) op het railstuk. installeren of hoger, als de ruimte dit toelaat. Koppel de rails door de railsteun op het volgende railstuk te schuiven. Tik de railsamenbouw (4) op een stuk hout tot de railstukken (5) vlak 12 PLAATS DE KOPSTEUN aansluiten. Herhaal dit met de overige railstukken. De kopsteun moet stevig aan de garageconstructie bevestigd worden. Versterk de muur of het plafond zonodig met een 40mm dikke 6 MONTEER DE KETTING/RIEM plank. Het niet opvolgen van de instructies kan ondeugdelijke werking van het veiligheidssysteem tot gevolg hebben. Neem de ketting/riem uit de doos en leg de ketting op de grond U kunt de kopsteun op de muur (1) boven de deur of aan het pla(voorkom dat de ketting/riem verdraait). fond (3) bevestigen. Volg de instructies die het beste aan uw specifieke A. Ketting: Duw de stiften van de verbindingsschakel (3) door ketvereisten voldoen. Teken, terwijl de deur gesloten is, de verticale midtingschakel (4) en opening van de trolley (5). Plaats de sluitschalm (2) dellijn (2) van de garagedeur af. Trek deze lijn door tot op de muur over pennen en op de sleuven. Schuif borgclip (1) over de sluitschalm boven de deur. Open de deur tot diens hoogste openingspunt. Teken en op de pengroeven tot beide pennen stevig vergrendeld zijn. een haakse horizontale lijn (4) op de kopmuur 5 cm boven het hoogste B. Riem: Haak de trolleyconnector (6) in de bevestiging (7) op de trolpunt zodat er ruimte is voor de bovenkant van de deur. ley (8).

1 DEURTYPEN SLUIT DE ELECTRICITEIT AAN OM INSTALLATIEPROBLEMEN TE VOORKOMEN MAG U DE GARAGEDEUROPENER PAS LATEN FUNCTIONEREN ALS DE INSTRUCTIES HIERTOE OPDRACHT GEVEN. Sluit de deuropener alleen aan op een stopcontact dat bediend wordt door een tweepolige schakelaar.

14 BEVESTIG RAIL AAN KOPSTEUN Leg de opener op de garagevloer onder de kopsteun. Leg er verpakkingsmateriaal op om de ommanteling niet te beschadigen. Til de rail op tot de gaten in de kophoes uitgelijnd zijn met de gaten in de kopsteun. Aansluiten op de vorkbout (1). Bevestig de bevestigingsring (2) om de bout te vergrendelen. N.B. Om te voorkomen dat de rail bij een roldeur tegen de veren aankomt, kan het nodig zijn de opener op een tijdelijke ondersteuning te plaatsen.

15 BRENG DE OPENER OP ZIJN PLAATS N.B. Een 25mm dikke lat (1) is handig om de ideale afstand tussen de deur en de rail te bepalen (tenzij er niet genoeg bovenruimte is). Breng de opener omhoog en laat hem op een trapleer rusten. Open de garagedeur. Plaats een 25mm dikke lat (1) plat op de bovenkant van de deur vlakbij de middellijn, zoals afgebeeld. Laat de rail op de lat rusten. Als de opengaande deur tegen de slede aanstoot, trek dan aan de ontkoppelingshandgreep om het binnen en buitengedeelte los te koppelen. De slede kan in ontkoppelde toestand gelaten worden totdat de verbinding tussen de deurarm en de slede tot stand gebracht is.

16 HANG DE OPENER OP De opener moet stevig op de garageconstructie bevestigd worden. Er zijn drie representieve installaties afgebeeld. De uwe kan echter nog anders zijn. De hangijzers (1) moeten onder een hoek bevestigd worden (Afbeelding A) om voor een stevige bevestiging te zorgen. Bevestig bij afgewerkte plafonds (Afbeelding B) een stevige metalen steun (niet bijgeleverd) (4) op de garageconstructie voordat u de opener installeert. Voor het monteren aan een betonnen plafond (Afbeelding C) de meegeleverde betonankers gebruiken. Meet aan weerszijden van de opener de afstand van de opener tot de draagconstructie (of plafond). Zaag beide hangijzers af op de vereiste lengte. Maak van elk hangijzer één uiteinde vlak en buig of draai dit zo dat het overeenkomt met de bevestigingshoeken. Buig de hangijzers niet ter hoogte van de gaten. Boor 4,5mm aanzetgaten in de draagconstructie (of plafond). Bevestig de steunen met houtschroeven (2) aan de steunen. Til de opener omhoog en bevestig deze aan de hangijzers met bouten, veerringen en moeren (3). Controleer of de rail precies midden boven de deur zit. VERWIJDER de 25mm dikke lat. Doe de deur met de hand open en dicht. Als de deur tegen de rail stoot, moet u de kopsteun hoger bevestigen. Breng railvet aan op het onderoppervlak van de rail (5).

18 INSTALLEER DE LAMPEN EN DE LICHTKAP Installeer een lamp van maximaal 40 watt, 230V, E27 (exclusief lampen) in elke fitting (1). Haak de onderzijde van de lichtkap (2) vanaf de linkerzijde over de scharnierpennen in de behuizing, zoals aangegeven. Sluit de lichtkap door de bovenhoeken voorzichtig naar binnen te drukken zodat de lippen (4) in de sleuven (5) van de behuizing vallen. Om de lamp te vervangen drukt u de bovenhoeken van de lichtkap naar binnen zodat de lippen vrijkomen. De lichtkap kan dan naar beneden scharnieren. Als de elektriciteit ingeschakeld wordt gaat de lamp aan en blijft 2-1/2 minuut branden. Na 2-1/2 minuut gaat de lamp uit.

19 DEURBEUGEL BEVESTIGEN Als u een overhead-deur heeft, heeft u een ombouwkit voor de deurarm nodig. Volg de bij de vervangende deurarm bijgesloten installatievoorschriften. Wees voorzichtig bij het verwijderen en monteren van de ombouwkit. Houd uw vingers uit de buurt van de schuivende delen. OPMERKING: Voor lichtgewicht garagedeuren is een horizontale en verticale versteviging noodzakelijk. Procedure voor het installeren bij gelede deuren en deuren uit één stuk: Deursteun (1) beschikt over bevestigingsgaten aan de linker- en rechterzijde. Wanneer voor de installatie de bovenste en de onderste montagegaten noodzakelijk zijn, gebruikt u zowel de deursteun als de deursteunplaat (2) zoals afgebeeld. 1. Plaats deursteun (met of zonder deursteunplaat, indien noodzakelijk) bovenaan, in het midden van de deur aan de binnenkant, zoals afgebeeld. Teken de gaten af. A. Eendelige deur of sectionaaldeur met een looprail: deurbeslag binnen en boven aan de deur monteren. B. Sectionaaldeur met twee horizontale looprails: deurbeslag 150 - 250 mm van de bovenzijde van de deurrand monteren. 2. A. Houten deuren Boor 8mm gaten en bevestig de deursteun met moer, borgring en sledebout (3). B. Deuren van bladmetaal Monteren met houtschroeven (4). C. Deur uit één stuk optioneel Monteren met houtschroeven (4).

20 BOUW DE DEURARM SAMEN A. MONTAGE VAN DEUR UIT ÉÉN STUK: Bevestig de rechte (1) en gebogen (2) deurarmdelen aan elkaar met de langst mogelijke lengte (met een overlap van 2 tot 3 gaten) met behulp van het bevestigingsmateriaal (3,4 en 5). Terwijl de deur gesloten is, sluit u het rechte armdeel (1) aan op de deursteun met de vorkbout (6). Borgen met bevestigingsring (7). Koppel de binnenste en buitenste trolley los. Schuif de buitenste trolley terug naar de opener en sluit de gebogen arm (2) aan op het bevestigingsgat in de trolley (8) met de vorkbout (6). Wellicht moet de deur iets worden opgetild om de arm te kunnen bevestigen. Borgen met bevestigingsring (7). 17 BEVESTIG NOODONTGRENDELINGSKOORD EN OPMERKING: Wanneer een maximum hoogte wordt ingesteld, mag de HANDVAT geen 'achterwaartse kanteling' hebben wanneer deze volledig geopend Trek het ene eind van het koord (1) door het gat boven in de rode hand- is. Een lichte achterwaartse kanteling (9) veroorzaakt onnodig klapgreep zodat het woord "NOTICE" in de juiste stand staat, zie afbeelding peren en schokken tijdens de bediening terwijl de deur wordt geopend (3). Zet het vast met een overhandse knoop (2). De knoop moet minof gesloten vanuit de volledig geopende positie. stens 25mm van het uiteinde van het koord zitten zodat hij er niet uit B. MONTAGE VAN GELEDE DEUR: kan glijden. Aansluiten volgens afbeelding B, vervolgens verder met stap 21. Trek het andere eind van het koord door het gat in de ontkoppelingsarm van de slede (4). Pas de lengte van het koord zo aan dat de handgreep 1,8m boven de vloer hangt. Zet het vast met een overhandse knoop. N.B. Als u een stuk van het koord moet afknippen, smelt het afgeknipte eind dan met een lucifer of een aansteker om rafelen te voorkomen.

13 INSTALLEER DE KOPSTEUN OPMERKING: Gebruik de verticale middellijn en de horizontale lijn uit stap 12 voor de juiste plaatsing van de kopsteun. A. Wandmontage: Plaats de kopsteun (1) in het midden van de verticale middellijn (2) waarbij de onderste rand van de kopsteun lijnt met de horizontaal lijn (4) (de pijl wijst naar het plafond). Teken alle gaten voor de kopsteun af (5). Boor gaten van 4,5mm en bevestig de kopsteun met houtschroeven (3). B. Plafondmontage: Trek de verticale middellijn (2) door tot op het plafond. Plaats de kopsteun (1) op de verticale middellijn op maximaal 150mm van de wand. Zorg ervoor dat de pijl in de richting van de wand wijst. Teken alle gaten voor de steun af (5). Boor gaten van 4,5mm en bevestig de kopsteun met houtschroeven (3). Voor montage aan een betonnen plafond gebruikt u de meegeleverde betonpluggen (6).

3-kanaals afstandsbediening: Wanneer uw garagedeuropener hiermee is uitgerust, is de grote knop af Plaats de deurbediening op een punt waar de garagedeur zichtbaar fabriek geprogrammeerd om de opener te bedienen. Extra knoppen op is, uit de buurt van de deur en buiten bereik van kinderen. een 3-kanaals afstandsbediening of mini-afstandsbediening met rolling Tenminste 1,5 m boven de vloer monteren Door misbruik van de code kunnen worden geprogrammeerd om deze garagedeur of andere opener kan een bewegende garagedeur ernstig letsel veroorzaken. garagedeuren met rolling code te bedienen. Voorkom dat kinderen de deurbediening of de afstandsbediening gebruiken. 23 OPEN/DICHT/STOP-BEDIENING Bevestig een waarschuwingsetiket op de wand nabij de deurbedi(alleen wanneer u een multifunctionele deurbediening hebt) ening als herinnering aan veilige bedieningsprocedures. Uw afstandsbediening kan worden geprogrammeerd om een deur te Aan de achterzijde van de deurbediening (2) bevinden zich twee bedienen met gebruikmaking van alle 3 knoppen: de linker knop opent schroefaansluitingen (1). alleen de deur, de middelste knop sluit alleen de deur en de derde knop Verwijder ca. 6mm isolatiemateriaal van de beldraad (4). Scheid de stopt de beweging van de deur. U kunt deze functionaliteit als volgt draden ver genoeg zodat de wit/rode draad op de aansluitingschroef 1 instellen: RED en de witte draad op de aansluitingsschroef 2 WHT kan worden 1. Terwijl de deur gesloten is, houdt u de linker knop op de afstandsbeaangesloten. diening ingedrukt. Bevestig de deurbediening binnen aan de garagewand met de 2. Druk de Lock-knop op de deurbediening in en houdt deze ingedrukt. meegeleverde plaatschroeven (3). Boor gaten van 4mm en gebruik de 3. Druk op de deurbedieningsknop en houd deze ingedrukt. pluggen wanneer de installatie op een gemetselde muur plaats vindt. Wanneer de openerlamp knippert, laat u alle knoppen los. Test de werkEen goede plaats is naast de onderhoudsdeur en buiten bereik van ing door de linker (Open) knop op de afstandsbediening in te drukken. kinderen. De deur moet open gaan. Druk opnieuw op de knop terwijl de deur geopend is en er moet niets gebeuren. Druk op de middelste (Sluiten) Leid de beldraad langs de muur omhoog en over het plafond naar de garagedeuropener. Gebruik geïsoleerde nietjes om de draad te bevesti- knop en de deur moet sluiten. Druk op de derde (Stop) knop terwijl de deur beweegt en de deur moet onmiddellijk stoppen. gen. De snelaansluitingen van de ontvanger bevinden zich achter de verlichtingslens van de opener. Sluit de beldraad als volgt aan op de aansluitingen: wit/rood op rood en 24 SLEUTELLOZE TOEGANG PROGRAMMEREN wit op wit (5). Schakel de opener alleen in wanneer u de deur volledig kunt zien, deze vrij van obstakels en juist afgesteld is. Niemand mag de Bediening van de deurbediening garage in- of uitlopen terwijl de deur in beweging is. Voorkom dat Indrukken om de deur te openen of te sluiten. Opnieuw indrukken om kinderen op de knop(pen) drukken of afstandsbediening(en) de deur te stoppen terwijl deze beweegt. gebruiken. Laat kinderen niet in de buurt van de deur spelen. 22 PROGRAMMEER UW OPENER EN AFSTANDSBE- OPMERKING: Uw nieuwe sleutelloze toegang moet geprogrammeerd zijn om de nieuwe garagedeuropener te bedienen. DIENING/DRAADLOZE DRUKKNOP Programmeer de ontvanger voor de codes van extra afstandsbediStel de opener alleen in werking wanneer de deur volledig in het eningen met behulp van de oranje "LEARN"-knop: zicht is, vrij van obstakels en goed afgesteld. Niemand mag de 1. Druk op de oranje "LEARN"-knop (1) op de opener. De programgarage in- of uitgaan terwijl de deur in beweging is. Laat kinderen meerindicatorlamp brandt continu gedurende 30 seconden. niet aan de bedieningsknop(pen) of afstandsbediening(en) komen. 2. Voer binnen 30 seconden het door u gekozen viercijferige persoonLaat kinderen niet in de buurt van de deur spelen. lijke identificatienummer (PIN) in via het toetsenbord (2) en druk op De afstandsbediening en de ontvanger van uw garagedeuropener zijn de ENTER-knop en houdt deze ingedrukt. op dezelfde code afgesteld. Als u extra afstandsbedieningen koopt, 3. Laat de knop los wanneer de openerlamp knippert (3). De code is moet de garagedeuropener geprogrammeerd worden met de nieuwe opgeslagen. Als er geen gloeilamp geïnstalleerd is, hoort u twee afstandsbedieningscode. klikken. De ontvanger programmeren met de codes van extra afstandsbediOPMERKING: Voor deze methoden zijn twee personen vereist wanneer eningen: Gebruik de oranje "LEARN"-knop: de sleutelloze toegang reeds buiten de garage gemonteerd is 1. Druk op de oranje "LEARN"-knop op de opener en laat deze los. De Gebruik van de multifunctionele deurbediening: programmeerindicatorlamp brandt gedurende 30 seconden (1). 1. Voer het door u gewenste viercijferige persoonlijke identificatienum2. Houd binnen 30 seconden de knop van de afstandsbediening ingemer (PIN) in via het toetsenbord en druk vervolgens op ENTER en drukt die u wilt programmeren voor de garagedeur (2). houdt die knop ingedrukt. 3. Laat de knop los wanneer de openerlamp knippert. De code is 2. Terwijl u de ENTER-knop ingedrukt houdt, drukt u op de LIGHT-knop opgeslagen. Als er geen gloeilamp geïnstalleerd is, hoort u twee van de multifunctionele deurbediening en houdt u deze ingedrukt. klikken (3). 3. Blijf de ENTER- en LIGHT- knoppen ingedrukt houden, terwijl u de Gebruik van de multifunctionele deurbediening: drukknop op de multifunctionele deurbediening indrukt (alle drie 1. Houd de knop ingedrukt van de afstandsbediening die u voor de knoppen ingedrukt). garagedeur (4) wilt programmeren. 4. Laat de knoppen los wanneer de openerlamp knippert. De code is 2. Terwijl u de knop van de afstandsbediening ingedrukt houdt, houdt u opgeslagen. Als er geen gloeilamp geïnstalleerd is, hoort u twee tevens de LIGHT-knop op de multifunctionele deurbediening (5) ingeklikken. drukt. 3. Blijf beide knoppen ingedrukt houden, terwijl u de drukknop op de multifunctionele deurbediening (alle drie knoppen zijn ingedrukt) (6) indrukt. 4. Laat de knoppen los wanneer de openerlamp knippert. De code is opgeslagen. Als er geen gloeilamp geïnstalleerd is, hoort u twee klikken (7). Nu zal de opener werken wanneer de knop op de afstandsbediening wordt ingedrukt. Wanneer u de drukknop van de afstandsbediening loslaat voordat de openerlamp knippert, heeft de opener de code niet opgeslagen. Codes van alle afstandsbedieningen wissen Om een ongewenste afstandsbediening uit te schakelen, eerst alle codes wissen: Houd de oranje "LEARN"-knop op de opener ingedrukt tot de programmeerindicatorlamp uitgaat (circa 6 seconden). Alle vorige codes zijn nu gewist. Programmeer elke afstandsbediening of sleutelloze toegang opnieuw die u wilt gebruiken.

21 INSTALLEER DE DEURBEDIENING DE MULTIFUNCTIONELE DEURBEDIENING Druk op de drukknop (1) om de deur te open en te sluiten. Druk opnieuw om de deur te stoppen. Verlichtingsfunctie Druk op de verlichtingsknop om de openerlamp in of uit te schakelen. Hiermee kan de openerverlichting niet worden bediend wanneer de deur in beweging is. Wanneer u de verlichting inschakelt en de opener activeert, blijft het licht gedurende 2 1/2 minuten branden. Druk de knop opnieuw in om de verlichting eerder uit te schakelen. Deze interval van 2 1/2 minuut kan als volgt worden gewijzigd in 1-1/2, 3-1/2 of 4-1/2 minuut: druk op de Lock-knop tot de verlichting gaat knipperen (circa 10 seconden). Eenmaal knipperen geeft aan dat de tijdschakelaar ingesteld is op 1-1/2 minuten. Herhaal de procedure en het licht zal twee keer knipperen, waarmee de tijdschakelaar ingesteld is op 2-1/2 minuten. Herhaal opnieuw voor een interval van 3-1/2 minuut enz., tot een maximum van vier keer knipperen en 4-1/2 minuut. Vergrendelingsfunctie Ontworpen om bediening van de deur met afstandbedieningen te blokkeren. De deur wordt echter geopend en gesloten vanaf de deurbediening, het externe slot en de sleutelloze toegang-accessoires. Om deze functie in te schakelen, houdt u de vergrendelingsknop (3) gedurende 2 seconden ingedrukt. De lamp van de drukknop knippert zolang de vergrendelingsfunctie ingeschakeld is. Om de functie uit te schakelen, houdt u de vergrendelingsknop opnieuw 2 seconden ingedrukt. De lamp in de drukknop stopt met knipperen. De vergrendelingsfunctie wordt ook uitgeschakeld wanneer de "LEARN"-knop op het openerpaneel wordt ingedrukt.

HET AFSTELLEN Met de bewegingsgrenswaarden worden de punten ingesteld waar de deur stopt wanneer deze omhoog of omlaag wordt bewogen. Volg de onderstaande stappen om de grenswaarden in te stellen. De bewegingsgrenswaarden programmeren: 1. Druk de zwarte knop (1) in en houdt deze ingedrukt tot de gele indicatorlamp (3) langzaam begint te knipperen en laat dan de knop los. 2. Druk de zwarte knop (1) in en houd deze ingedrukt tot de deur de gewenste open-stand bereikt. Stel de stand van de deur in met behulp van de zwarte (1) en de oranje (2) knop. Met de zwarte knop beweegt de deur OMHOOG, met de oranje knop beweegt de deur OMLAAG. 3. Druk op de geprogrammeerde afstandsbediening (4) of de drukknop van de deurbediening die bij de opener is geleverd. Hiermee wordt de volledig OMHOOG-stand (geopend) ingesteld. De deur beweegt naar de vloer en vervolgens terug naar de OMHOOG-stand (geopend). Hiermee heeft de opener zijn bewegingsgrenswaarden opgeslagen. Controleer of de deur hoog genoeg opent voor uw auto. Stel dit zonodig bij. 4. De indicatorlamp (3) stopt met knipperen wanneer de grenswaarden opgeslagen zijn. Wanneer de beweging van de deur wordt omgekeerd of stopt voordat de vloer wordt bereikt, moet u stappen 1-3 onmiddellijk herhalen. Als hiermee de grenswaarden niet kunnen worden ingesteld, gaat u door naar nr. 15 van het gedeelte Problemen oplossen en volgt u de instructies voor het handmatig instellen van de grenswaarden. De kracht MOET opgeslagen zijn om het instellen van de grenswaarden op de juiste wijze te voltooien.

3. Druk op de geprogrammeerde afstandsbediening (4) of de drukknop van de deurbediening die bij de opener is geleverd. De deur beweegt naar de OMLAAG-stand (gesloten). Druk opnieuw op de afstandsbediening (4) en de deur beweegt naar de OMHOOG-stand (geopend). De LED (3) (indicatorlamp) stopt met knipperen wanneer de kracht is opgeslagen. De deur moet een complete cyclus voltooien, OMHOOG en OMLAAG, om de kracht op de juiste wijze in te stellen. Wanneer de eenheid de deur niet volledig kan openen en sluiten, controleer dan de deur om na te gaan of deze juist gebalanceerd is en niet aanloopt of klemt.

28 TEST HET VEILIGHEIDSSYSTEEM De veiligheidssysteem test is belangrijk. De garagedeur moet teruglopen bij contact met een obstakel van 40 mm dat plat op de grond ligt. Gebreken aan de goede afstelling van de opener kunnen ernstig persoonlijk letsel veroorzaken door het sluiten van de garagedeur. Herhaal de test eenmaal per maand en stel indien nodig opnieuw af. Procedure: plaats een obstakel van 40mm (1) plat op de vloer onder de garagedeur. Sluit nu de deur. De deur moet nu weer opengaan door de obstructie. Wanneer de deur stopt op het obstakel, verwijdert u het obstakel en herhaalt u stap 26, De grenswaarden instellen. Herhaal de test. Als de deur terugloopt omkeert op het 40mm grote obstakel, verwijder dan het obstakel en laat de deur weer een keer volledig openen en sluiten. obstakel en laat de deur weer een keer volledig openen en sluiten. De deur mag niet teruglopen in gesloten toestand. Wanneer de deur opnieuw stopt, herhaal dan de stappen 26 en 27, De grenswaarden instellen en De kracht instellen en herhaal de test van de veiligheidsomkeerfunctie. Plaats 20kg op het midden van de deur en zorg ervoor dat de deur niet meer dan 500mm omhoog beweegt.

29 INSTALLATIE VAN HET BEVEILIGINGSSYSTEEM “PROTECTOR SYSTEM™” (zie bij accessoires) Installeer deze accessoire voor alle installaties op Schermdeuren, Kanteldeur met verticale en horizontale geleiderail , deuren van meer dan 2,5 m en wanneer de sluitkracht, gemeten aan de onderzijde van de deur, meer dan 400N (40kg) is. Nadat de opener geïnstalleerd en afgesteld is, kan het Beveiligingssysteem geïnstalleerd worden. De installatie-instructies vindt u in de verpakking van dit apparaat. Het Beveiligingssysteem zorgt voor een extra beveiliging tegen het beklemd raken van kleine kinderen onder de garagedeur. Het systeem werkt met een onzichtbare lichtstraal, die als hij door een obstakel onderbroken wordt, maakt dat een sluitende deur weer opengaat en verhindert dat een opengaande deur sluit. Dit apparaat wordt ten zeerste aanbevolen voor huiseigenaren met kleine kinderen. Opmerking: de opener detecteert automatisch het Protector System wanneer dit geïnstalleerd is. De opener zal niet sluiten tenzij de sensoren uitgelijnd zijn.

30 SPECIALE FUNCTIES 1.

27 DE KRACHT INSTELLEN De kracht, gemeten bij de sluitende rand van de deur mag niet groter zijn dan 400N (40kg). Wanneer de gemeten sluitkracht groter 3. is dan 400N, moet het beveiligingssysteem worden geïnstalleerd, zie stap 29. De knop voor de krachtinstelling bevindt zich achter de verlichtingslens van de opener. De krachtinstelling regelt de hoeveelheid kracht die noodzakelijk is voor het openen en sluiten van de deur. 1. Zoek de oranje knop (2). 2. Druk tweemaal op de oranje knop (2) om de modus voor de krachtsinstelling te openen. De LED (3) (indicatorlamp) begint snel te knipperen.

Aansluiting van deur in deur Open de verlichtingslens. Zoek de extra snelaansluitingen. Sluit de beldraad aan op de snelaansluitingen 1 en 2. Signaallicht-aansluiting De signaallamp kan overal worden geïnstalleerd. Sluit de draden van de lamp aan op de snelaansluitingen 3 en 4. Aansluiting 4 is massa. De automatische sluitfunctie (Timer to Close) kan door draaien van de schakelaar op de gewenste tijdsduur worden ingesteld. Wanneer de Chamberlain-fotocel "The Protector System" wordt geïnstalleerd, moet de automatische sluitfunctie pas na de installatie hiervan worden ingesteld.

FLA230 1703E 16200LM MDL100LM EQL01 EQL02 9-13-1

DE BEDIENING VAN UW OPENER Enkelvoudige afstandsbediening 3-kanaals afstandsbediening Mini-afstandbediening met 3 functies Mini-afstandbediening met 4 functies 2-kanaals draadloze drukknop Sleutelloos bedieningssysteem Multifunctioneel bedieningspaneel Verlichte deurbedieningsknop Wandbedieningselement met bewegings detector Sleutelschakelaar buiten Ontkoppelingsslot Het Beveiligingssysteem “Protector System™” Knipperlicht Deuram – The Chamberlain Arm™ Deur-in-deurschakelaar Mechanisch deurslot Snelontkoppeling deurkruk 2,5m Snelontkoppeling deurkruk 4,0m Deurverstevigingssteun

BEDRADINGSINSTRUCTIES VOOR ACCESSOIRES Sleutelschakelaar – naar openercontacten: rood-1 en wit-2 Protector System™ – naar openercontacten: wit-3 en grijs-4 Bedieningspaneel – naar openercontacten: rood-1 en wit-2

33 RESERVEONDERDELEN HET ONDERHOUD VAN DE OPENER Als de opener goed geïnstalleerd is, zal hij uitstekend werken met een minimum aan onderhoud. De opener hoeft niet extra gesmeerd te worden. Het afstellen van de kracht en de eindstanden: Deze moeten tijdens de installatie van de opener goed afgesteld en gecontroleerd worden. Weersomstandigheden kunnen lichte veranderingen in de werking van de deur teweegbrengen waardoor bijstelling nodig is, vooral in het eerste jaar dat de opener in gebruik is. Zie de instructies voor de afstelling van de kracht en de eindstanden op pagina 12. Volg deze instructies zorgvuldig op en herhaal de veiligheidstest na elke bijstelling. Afstandsbediening: De draagbare afstandsbediening kan met de bijgeleverde klem aan de zonneklep bevestigd worden. Extra afstandsbedieningen kunnen te allen tijde aangeschaft worden voor de andere auto’s die de garage gebruiken. Zie het gedeelte Accessoires. De ontvanger moet geprogrammeerd worden om met elke nieuwe afstandbediening te werken. Nieuwe afstandsbedieningen moeten in de opener worden geprogrammeerd. Batterij van de afstandsbediening: De lithiumbatterijen horen tot 5 jaar lang energie te produceren. Wanneer het zendbereik kleiner wordt, dient u de batterij te vervangen. Zo vervangt u de batterij: Om de batterijen te vervangen, gebruikt u de klepbeugel of het blad van een schroevendraaier om de kast zoals getoond. Leg in de batterijen met de pluspool naar boven. Om de deksel terug te zetten, klikt u deze aan beide kanten vast. Gooi de oude batterij niet met het huisvuil weg. Breng gebruikte batterijen naar een speciaal inzamelingspunt.

CONTROLE VAN DE DEUROPENER Maandelijks onderhoud: • Herhaal de veiligheidstest. Corrigeer zonodig de afstellingen. • Bedien de deur met de hand. Als hij niet goed uitgebalanceerd is of klemt, laat er dan een garagedeurspecialist naar kijken. • Controleer of de deur volledig opent en sluit. Corrigeer zonodig de afstellingen van de kracht en/of eindstanden. Jaarlijks onderhoud: • Smeer de deurrollers, lagers en scharnieren. De geleiderails van de deur niet invetten. De deur hoeft niet extra gesmeerd te worden. • SMEER DE TROLLEY EN DE RAIL IN.

Uw opener kan met elk van onderstaande apparaten bediend worden: • De verlichte bedieningsknop. Houd de bedieningsknop ingedrukt totdat de deur in beweging komt. • De sleutelschakelaar buiten of het sleutelloos bedieningssysteem (als u één van deze accessoires heeft geïnstalleerd). • De afstandsbediening. Houd de knop ingedrukt totdat de deur in beweging komt. Het met de hand openen van de deur: De deur moet zo mogelijk helemaal gesloten zijn. Door slappe of gebroken veren zou de deur te snel kunnen sluiten, hetgeen materiële schade of ernstig lichamelijk letsel tot gevolg kan hebben. De deur kan met de hand geopend worden door de ontkoppelingshandgreep omlaag en naar achteren (naar de opener) te trekken. Trek de handgreep recht naar beneden om de slede weer vast te koppelen. Gebruik de noodontkoppelingshandgreep nooit om de deur open of dicht te trekken. Wanneer de opener ingeschakeld wordt door de afstandsbediening of de verlichte deurbedieningsknop: 1. Als de deur open is, gaat hij dicht. Als de deur gesloten is, gaat hij open. 2. Wanneer de deur sluit, zal de deur stoppen. 3. Een opengaande deur stopt (om een doorgang open te laten voor huisdieren of om frisse lucht binnen te laten). 4. Wanneer de deur gestopt is in een gedeeltelijk geopende of gesloten stand, zal de richting ervan omgekeerd worden. 5. Wanneer er zich een obstakel in de baan van de deur bevindt, zal de deur omkeren. 6. Wanneer er zich een obstakel in de baan van de deur bevindt tijdens het openen, zal de deur omkeren en stoppen. 7. Het optionele Beveiligingssysteem werkt met een onzichtbare lichtstraal, die als hij door een obstakel onderbroken wordt, maakt dat een sluitende deur weer opengaat en verhindert dat een opengaande deur sluit. Dit apparaat wordt TEN ZEERSTE AANBEVOLEN voor huiseigenaren met kleine kinderen. Laat de opener als deze 5 keer achter elkaar gewerkt heeft 15 minuuten afkoelen. Het licht van de opener gaat aan: 1. als de stroom naar de opener ingeschakeld wordt; 2. als de stroom onderbroken wordt; 3. als de opener in werking gesteld wordt. Na 2-1/2 minuut gaat het licht automatisch uit. De sterkte van de lamp mag maximaal 24V/21W bedragen.

(1) Model (2) Model (3) Model (4) Model (5) Model (6) Model (7) Model (8) Model (9) Model

1. Opener werkt niet, noch met de verlichte bedieningsknop, noch met de afstandsbediening: • Staat er stroom op de opener? Sluit een lamp aan op het stopcontact. Als hij niet aangaat, controleer dan de zekeringskast of de stroomonderbreker. (Bij sommige stopcontacten wordt de stroomtoevoer door een muurschakelaar geregeld.) • Heeft u alle deursloten buiten werking gesteld? Bekijk de waarschuwingen met betrekking tot de installatieaanwijzingen op pagina 1 opnieuw. • Heeft er zich ijs of sneeuw onder de deur opgehoopt? Of misschien is de deur vastgevroren. Verwijder eventuele belemmeringen. • De veer van de garagedeur kan gebroken zijn. Laat deze vervangen door een vakman. 2. Opener werkt op de afstandsbediening maar niet op de verlichte bedieningsknop: • Is de bedieningsknop op de muur verlicht? Zo niet, maak de beldraad los van de contacten op de opener. Maak kortsluiting tussen de rode en witte contacten door beide contacten tegelijkertijd met een stukje draad aan te raken. Als de opener werkt, controleer dan of er een bedradingsfout is gemaakt bij de verlichte bedieningsknop of een kortsluiting bij de krammetjes. • Is de bedrading goed aangesloten? Zie pagina 9. 3. Deur werkt op de verlichte bedieningsknop maar niet op de afstandsbediening: • Probeer een nieuwe batterij. • Wanneer u over twee of meer afstandsbedieningen beschikt en er werkt er slechts een, neem dan de stappen 22 en 24, Programmeer uw opener en afstandsbediening en Sleutelloze toegang programmeren opnieuw door. • Knippert de deurbedieningsknop? De vergrendelingsstand van de opener is ingeschakeld. Wanneer u beschikt over een multifunctionele deurbediening, houdt u de vergrendelingsknop 2 seconden ingedrukt. De deurbedieningsknop stopt met knipperen. 4. Astandsbediening heeft maar een kort bereik: • Is de batterij geïnstalleerd? • Bewaar de afstandsbediening op een andere plaats in de auto. • Het transmissiebereik is minder bij metalen garagedeuren, deuren met een metalen isolatielaag of bij metalen wanden. 5. De deur keert zonder aanwijsbare reden om en het lichtje op de opener knippert niet: • Wordt de deur ergens door belemmerd? Trek aan de noodontkoppelingshandgreep. Bedien de deur met de hand. Als de deur klemt of slecht uitgebalanceerd is, haal er dan een garagedeurspecialist bij. • Verwijder eventueel sneeuw of ijs van de garagevloer onder de deur. • Herhaal dan Instellen van de grenswaarden en De kracht instellen, instellingsstappen 26 en 27. Herhaal na het bijstellen de veiligheidstest. 6. De deur gaat zonder duidelijke reden omhoog en het lampje van de bedieningsknop van de deur knippert 5 seconden na het omhoog gaan: Controleer het Beveiligingssysteem (als u deze accessoire geïnstalleerd heeft). Als het licht knippert, corrigeer dan de uitlijning. 7. De opener maakt een storend lawaai dat in de woning te horen is: Als het geluid van de opener een probleem veroorzaakt doordat deze zich vlakbij de woning bevindt, kunt u een Trillingisolatieset 41A3263 installeren. Deze set is speciaal ontworpen om het "klankbord effect" te verhelpen en is eenvoudig te installeren. 8. De garagedeur gaat vanzelf open en dicht: Controleer of de knop op de afstandsbediening niet in ingedrukte stand klem zit. 9. De deur stopt maar gaat niet helemaal dicht: Herhaal De grenswaarden instellen, instellingsstap 26. Herhaal de test van de veiligheidsomkeerfunctie na elke aanpassing van de deurarmlengte, de sluitkracht of de omlaag-grenswaarde. 10. De deur gaat open maar niet dicht: • Controleer het Beveiligingssysteem (als u deze accessoire geïnstalleerd heeft). Als het licht knippert, moet de uitlijning gecorrigeerd worden. • Wanneer de openerlamp niet knippert en het is een nieuwe installatie, herhaal dan de stappen 26 en 27 (De grenswaarden instellen en De

kracht instellen). Herhaal na het bijstellen de veiligheidstest. 11. Het licht van de opener gaat niet aan: Vervang de lamp (maximaal 24V/21 Watt). Vervang doorgebrande lampen met lampen die geschikt zijn voor ruw gebruik. 12. De opener forceert: Het kan zijn dat de deur uit balans is of dat de veren gebroken zijn. Sluit de deur en gebruik de noodontkoppelingshandgreep om de slede los te koppelen. Open en sluit de deur met de hand. Een goed uitgebalanceerde deur moet op elk willekeurig punt van de slag kunnen blijven staan, terwijl hij uitsluitend door zijn veren in evenwicht wordt gehouden. Is dit niet het geval, laat de deur dan bijstellen door een garagedeurspecialist. 13. De motor van de opener bromt even en doet dan niets meer: • De veren van de garagedeur zijn gebroken. ZIE HIERBOVEN. • Als het probleem zich de eerste keer dat u de opener in werking stelt voordoet, zit de deur op slot. Stel het deurslot buiten werking. Herhaal na het bijstellen de veiligheidstest. 14. Opener werkt niet wegens stroomstoring: • Trek de noodontkoppelingshandgreep omlaag en naar achteren om de slede los te koppelen. De deur kan nu met de hand geopend en gesloten worden. Als de stroom weer ingeschakeld is, trekt u de ontkoppelingshangreep recht omlaag. De volgende keer dat de opener in werking gesteld wordt, wordt de slede weer vastgekoppeld. • Met het Ontkoppelingsslot kunt u de slede van buiten de garage loskoppelen in geval van stroomstoring. 15. De grenswaarden handmatig instellen 1. Houd de zwarte knop ingedrukt tot de gele indicatorlamp langzaam begint te knipperen en laat de knop dan los. 2. Houd de zwarte knop ingedrukt tot de deur de gewenste OMHOOGstand (geopend) heeft bereikt. Stel de stand de deur in met behulp van de zwarte en oranje knop. Met de zwarte knop beweegt de deur OMHOOG (geopend), met de oranje knop beweegt de deur OMLAAG (gesloten). Controleer of de deur hoog genoeg opent voor uw auto. 3. Druk op de afstandsbediening of op de deurbediening. Hiermee wordt de grenswaarde voor OMHOOG (geopend) ingesteld en begint het sluiten van de deur. Druk onmiddellijk op de oranje of op de zwarte knop. De deur stopt. Stel de gewenste OMLAAG-stand (gesloten) in met behulp van de zwarte en oranje knop. Controleer of de deur volledig gesloten is zonder een extreem hoge druk op de rail uit te oefenen (rail mag niet naar boven buigen en de ketting/riem mogen niet slap gaan hangen of onder rail komen te hangen). Druk op de afstandsbediening of op de deurbediening. Hiermee wordt de OMLAAG-grenswaarde (dicht) ingesteld en begint het openen van de deur. OPMERKING: Wanneer noch de zwarte, noch de oranje knop wordt ingedrukt voordat de deur de vloer bereikt, zal de garagedeuropener proberen de grenswaarde automatisch in te stellen door de deur vanaf de vloer om te keren en deze te stoppen volgens de ingestelde omhoog-grenswaarde. Wanneer de werklamp niet 10 keer knippert, zijn de grenswaarden ingesteld en hoeft dit niet handmatig te gebeuren; de OMLAAGgrenswaarde wordt ingesteld op de vloer. Ongeacht of de grenswaarden automatisch of handmatig worden ingesteld, de kracht MOET worden opgeslagen om het instellen van de grenswaarden op de juiste wijze te kunnen voltooien. Zie het gedeelte 27, De kracht instellen. 4. Open en sluit de deur twee tot drie keer met de afstandsbediening of de deurbediening. • Wanneer de deur niet in de gewenste OMHOOG-stand (geopend) stopt of omkeert voordat de deur stopt in de OMLAAG-stand (dicht), herhaalt u het handmatig instellen van de grenswaarden nog een keer. • Wanneer de deur stopt in zowel de gewenste OMHOOG-stand (geopend) en OMLAAG-stand (gesloten), ga dan verder met Het veiligheidsomkeersysteem testen.

Gelijkstroomtandwielmotor met permanente smering. Geluidsniveau 57dB Aandrijfmechanisme Aandrijving Ketting/riem met tweedelige trolley op een stalen rail. Slaglengte Afstelbaar tot 2,3m Loopsnelheid 127-178mm per seconde Lamp gaat aan als de deur in beweging komt, gaat uit 2-1/2 min. na stilstand. Koppeling aan deur. Verstelbare deurarm. Loskoppeling slede d.m.v. trekkoord. Veiligheidsvoorzieningen Personen Toetsdruk en automatische stop bij omlaagbeweging. Toetsdruk en automatische stop bij omkeerfunctie. Elektronisch Automatische krachtinstelling Elektrisch Transformator met overbelastingsbeveiliging en laagspannings-bedrading met drukknop. Begrenzingsinrichting Optische RPM/Passpoint-detector. Afstelling eindstanden Elektronisch, semi-automatisch en volautomatisch. Startcircuit Laagspanningscircuit met drukknop. Afmetingen Totale lengte 3,2m Benodigde bovenruimte 30mm Hangend gewicht .... 14,5 kg Ontvanger Geheugenregisters.. 16 (LM600A), 32 (LM800A) & 64 (LM1000A) Bedieningsfrequentie 433,92MHz

Ten aanzien van de oorspronkelijke koper garandeert Chamberlain GmbH dit produkt gedurende een periode van 24 maanden (2 jaar) vanaf de datum van aankoop tegen materiaal- en/of fabricagefouten. De motor wordt voor een periode van: LM1000A, 60 volledige maanden (5 jaar); LM800A, 48 volledige maanden (4 jaar); LM600A, 36 volledige maanden (3 jaar) na datum van aankoop gegarandeert vrij te zijn van materiaal- en/of constructiefouten. De oorspronkelijke koper is verplicht het produkt op het moment van in ontvangstname op zichtbare defecten te onderzoeken. Voorwaarden: Deze garantie is voor de koper het enig mogelijke verhaal voor een actie in rechte wegens eventuele schade met betrekking tot of voortvloeiende uit een defect onderdeel en/of produkt. De garantie is strikt beperkt tot reparatie of vervanging van de als defect erkende onderdelen van dit produkt. Deze garantie is niet van toepassing: op schade die niet veroorzaakt is door een defect maar door onredelijk gebruik (hieronder vallen: gebruik dat niet volledig overeenstemt met Chamberlain's installatie-, bedienings- en onderhoudsinstructies; het niet uitvoeren van de nodige onderhoudswerkzaamheden en bijstellingen, evenals aan de produkten aangebrachte aanpassingen of veranderingen); op arbeidsloon voor het demonteren of opnieuw installeren van een gerepareerd of vervangen apparaat of andere batterijen. Een produkt waarvan tijdens de garantieperiode wordt vastgesteld dat het materiaal- en/of fabricagefouten vertoont, wordt (naar keuze van Chamberlain) gerepareerd of vervangen, zonder kosten voor de eigenaar voor reparatie en/of vervanging van onderdelen en/of het apparaat. Defecte onderdelen worden (naar keuze van Chamberlain) gerepareerd of vervangen door nieuwe of in de fabriek vernieuwde onderdelen. Als het produkt tijdens de garantieperiode defect lijkt te zijn, neem dan contact op met de zaak waar u het apparaat oorspronkelijk gekocht heeft. Deze garantie is niet van invloed op de wettelijke rechten van de koper onder de van toepassing zijnde, geldende nationale wetgeving, evenmin als op de uit het contract van koop en verkoop voortvloeiende rechten van de koper ten opzichte van de wederverkoper. Bij ontbreken van toepasselijke nationale of Europese wetgeving, vormen deze garantievoorwaarden het enige en uitsluitende rechtsmiddel; noch Chamberlain, noch haar filialen of distributeurs zijn aansprakelijk voor enige secundaire of indirect volgende schade betreffende uitdrukkelijke of geïmpliceerde garanties met betrekking tot dit produkt Geen enkele vertegenwoordiger of andere persoon is gemachtigd om de aansprakelijkheid van Chamberlain in verband met de verkoop van dit produkt te wijzigen of uit te breiden.

N.B: .Chamberlain adviseert met nadruk dat het beveiligingssysteem op alle garagedeuropeners moet worden geïnstalleerd. Ve r k l a r i n g v a n o v e r e e n s t e m m i n g De ondergetekende verklaart hierbij dat de gespecificeerde apparatuur en alle accessoires voldoen aan de vermelde richtlijnen en normen. Model: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .LM600A, LM800A, LM1000A 2004/108/EC 2006/95/EC 1999/5/EC EN55014-1 (2000), EN55014-2 (1997), EN61000-3-2 (2000), EN61000-3-3 (1995), EN 301 489-3 (V1.3.1), EN 300 220-3 (V1.1.1), EN60335-1 (1994), en EN60335-2-95 (2004) Inbouwverklaring Een elektrische garagedeuropener, in combinatie met een garagedeur, moet worden geïnstalleerd en onderhouden overeenkomstig alle instructies van de fabrikant, om aan de bepalingen van de EN12453, EN13241-1 en Machinerichtlijn 89/392/EEG te voldoen.

B. P. Kelkhoff Manager, Regulatory Affairs Chamberlain GmbH D-66793 Saarwellingen March, 2008
