GEBRUIKSAANWIJZING SLY1800 CHAMBERLAIN

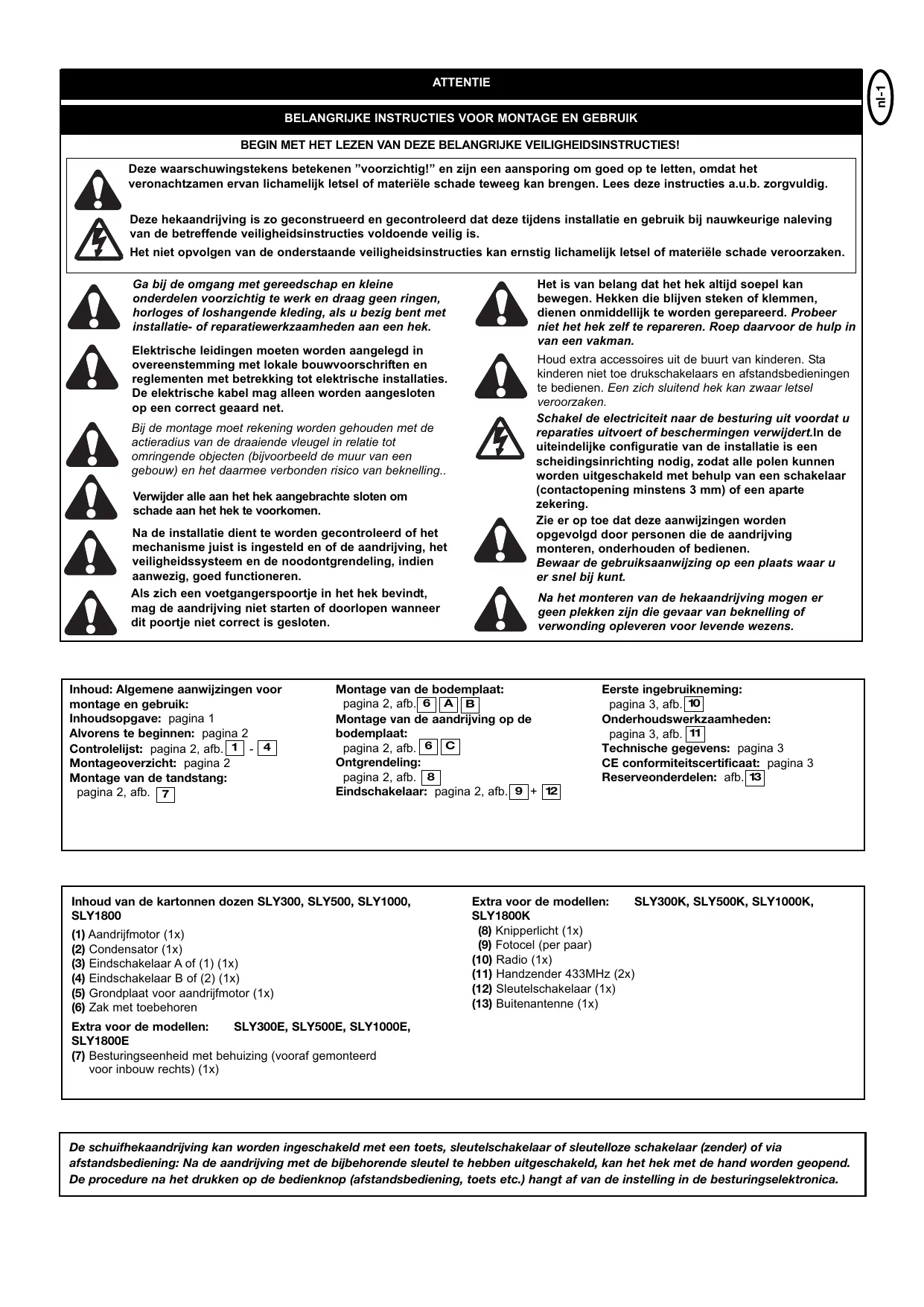

Deze waarschuwingstkens beteken "voorzichtig!" en zijn een aansporing om goed op te letten, odomat het veronachtzamen ervan lichamelijk letsel of materiele schade teweeg kan brengen. Lees deze instructies a.u.b. zorgvuldig.

Deze hekaandrijving is zo geconstrueree en gecontroleerd dat deze tijdens installmentie en gebruik bij nauwkeurige naleving van de betreffende veiligheidsinstructies voldoende veilig is.

Het Niet opvolgen van de onderstaande veiligheidsinstrumenties kan ernstig lichamelijk letsel of materiele schade veroorzaken.

Ga bij de omgang met gereedschap enkleine onderdelen voorzichtig te werk en draag geen ringen, horloges of loshangende kleding, als u bezig bent met installmentie- of reparatiewerkzaamheden aan een hek.

Elektrische leidingen要去en worden aangelegd in overeenstemming met lokale bouwvoorschriften en reglementen met betrekking tot elektrische installations. De elektrische kabel mag alleen worden aangesloten op een correct geaard net.

Bij de montage moet rekening worden gehonden met de actieradius van de draaiende vleugel in relatie tot omringende objecten (bijvoorbeeld de muur van een gebouw) en het daarmee verbonden risico van beknelling..

Verwijder alle aan het hek aangebrachte sloten om schade aan het hek te voorkomen.

Na de installmentie dient te worden gecontroleerd of het mechanisme juist is ingesteld en of de aandrijving, het veiligheidssystemen en de noodontgrendeling, indien aanwezig, goed functioneren.

Als zich een voetgangerspoortje in het hek bevindt, mag de aandrijving Niet starten of doorlopen wanner dit poortje Niet correct is gesloten.

Het is van belang dat het hek.altijd soepel kan bewegen. Hekken die blijven steken of klemmen, dienen onmiddelijk te worden gerepareerd.Probeer nicht het hek zelf te repareren.Roep waarvoord hulp in van een vakman.

Houd extra accessoires uit de buurt van kinderen. Sta kinderen Niet toe drukschakelaars en afstandsbedieningen te bedieren. Een zich sluitend hek kan zwaar letselveroorzaken.

Schakel de electriciteit waar de besturing uit voordat u reparations uitvoert of beschermingen verwijdert. In de uiteindelijkke configuratie van de installment is een scheidingsinrichting nodig, zodat alle polen+kennen worden uitgeschakeld met behulp van een schakelaar (contactopening minstens 3mm ) of een aparte zekering.

Zie er op toe dat deze aanwijzingen worden opgevolgd door personen die de aandrijving monteren, onderhoden of bedieren.

Bewaar de gebruiksaanwijzing op een plaat waar u er snel bij kut.

Na het monteren van de hekaandrijving moot er geen plekken zich die gevaar van beknelling of verwonding opleveren voor levende wezens.

Inhoud: Algemene aanwijzingen voor montage en gebruik:

Inhoudsopgave: pagina 1

Alvorens te beginnen: pagina 2

Controleijst: pagina 2, afb. 1 - 4

Montageoverzicht: pagina 2

Montage van de tandstang:

pagina 2, afb.

Montage van de bodemplaat:

pagina 2, afb. 6 A B

Montage van de aandrijving op de

bodemplaat:

pagina 2, afb. 6 C

Ontgrendeling:

pagina 2, afb. 8

Eindschakelaar: pagina 2, afb. 9 + 12

Eerste ingebruikneming:

pagina 3, afb.10

Onderhoudswerkzaamheden:

pagina 3, affb. 11

Technische gegevens: pagina 3

CE conformiteitscertificaat: pagina 3

Reserveonderdelen: afb.13

Inhoud van de kartonnen dozen SLY300, SLY500, SLY1000, SLY1800

(1) Aandrijfmotor (1x)
(2) Condensator (1x)
(3) Eindschakelaar A of (1) (1x)
(4) Eindschakelaar B of (2) (1x)
(5) Grondplaat voor aandrijfmotor (1x)
(6) Zak met toebehoren

Extra voor de modellen: SLY300E, SLY500E, SLY1000E, SLY1800E

(7) Besturingseenheid met behuizing (vooraf gemonteerd voor inbouw rechts) (1x)

Extra voor de modellen: SLY300K, SLY500K, SLY1000K, SLY1800K

(8) Knipperlicht (1x)
(9) Fotocel (per paar)

(10) Radio (1x)
(11) Handzender 433MHz (2x)
(12) Sleutelschakelaar (1x)
(13) Buitenantenne (1x)

De schuifhekaandrijving kan worden ingeschakeld met een toets, sleutelschakelaar of sleutelloze schakelaar (zender) of via afstandsbediening: Na de aandrijving met de bijbehorende sleutel te hebben uitgeschakeld, kan het hek met de hand worden geopend. De procedure na het drukken op de bedienknop (afstandsbediening, toets etc.) hangt af van de instelling in de besturingslektronica.

ALVORENS TE BEGINNEN

Er zijn veel factoren die bepalend zich voor de keuze van de juiste schuifhekaandrijving. Als we uitgaan van een goed functionerend hek, vormt het "in beweging zetten" de moeilijkste fase. Als het hek eenmaal in beweging is, is het benodigde vermogen meestal aanzienlijk geringer.

• Afmetingen van het hek: De afmetingen van het hek vormen een zeer belangrijke factor. Eenlichtaar lang hek heeft veel更是kracht nodig om in beweging te komen (lang = >5m ) dan een korte en zwaarder hek.

WIND KAN HET HEK AFREMMEN OF SPANNINGEN VEROORZAKEN EN HET BENODIGDE VERMOGEN STERK VERHOGEN.

• Hekgewicht: De vermelding van het hekgewicht betreft slechts een globale aanduiding, die zeer sterk van het werkelijkke verbruik kan afwijken. Voorbeeld: Eenlicht hek dat slecht rolt, heeft eventueel een grotere aandrijving nodig dan een zwaarder, Licht lopend hek.
• Temperatuur: Lage buitentemperaturen können het in beweging zetten van het hek bemoeilijken (veranderingen van de ondergrond etc.) of verhinderen. In zulke gezallen moet eventeens een grotere aandrijving worden overwogen. Hoge buitentemperaturen können de temperatuurbeveiliging eerder in werkig zetten.
• Werkfrequentie/Inschakelduur: De schuifhekaandrijvingen hebben een maximale Inschakelduur van ca. 30% (bijv. 30% van eenuur). NB: De aandrijvingen zijn er Niet voor gemaakt permanent op de maximale inschakelduur te werken (continubedrivj). Als de aandrijving te warm worden, schakelt deze zichselfuit totdat hij meer de inschakeltemporatuur heeft bereikt. De buitentemporatuur en het hek vormen belangrijke factoren voor de daadwerkelijk inschakelduur.
• Veiligheid: Een schuifhekaandrijving dient met knipperlicht, contactstrips en desgewenst met extra fotocellen te worden beveiligd. Houd in elk geval rekening met de voor u toepasselijkke normen en bepalingen.
• Besturingsenheid: The control unit was developed specifically with safety aspects in mind. De besturingsenheid is speciala geconstruereerd met het oog op veiligheid. Zij bevindt zich onder de aandrijfkap en is reeds van kabels voorzien voor inbouw rechts (motor rechts van het hek).

CONTROLELIJST INSTALLATIE - VOORBEREIDINGEN 1 - 4 Controller voor de montage de inhoud van de verkoopverpakking op volledigheid. 1 2 3

Zie erop toe dat uw hekinstallatie foulloos functioneert. Het hek moet gelijkmatig en stootvrij lopen, hij mag nergens blijven hangen. Denk eraan dat de ondergrund in de winter enkele centimeters omhoog kan komen. Een stabel hek met zo weinig mogelijk speling is van belang om storende slingerbewegingen te voorkomen. Hoeichter de vleugel loopt, hoe gevoeliger de kracht kan worden ingesteld. Schrijf op welk materiaal u nog nodig hebent en zorg ervoor dat alles aanwezig is als u met de montage begint. Kleefanker (stabile pluggen), schroeven, aanslagen, kabels, verteeldenoz, gereedschap etc. 4

MONTAGEOVERZICT 5 - 7 + 12

De aandrijving要去 zadanig awhile de muur worden aangebracht dat er geen gedeelte in de hekopeninguitsteekt. Op de ingelegde bodemplaat wordt de motor gemonteerd. De getoonde tandstang dient met behulp van de bevestiging aan het hek te worden aangebracht.

Stel vast op welke hoogte van het hek de tandstang het best kan worden gemonteerd en bepaal aan de hand waarvan de montageafmetingen voor motoreenheid en bodemplaat. Wanner de hekconstructie Niet geschikt is voor het bevestigen van de tandstang,要去 een bevestigingsprofil (hoekprofil, profielbuis etc.) worden gemonteerd.

MONTAGE VAN DE AANDRIJVINGSBODEMPLAAT 6 A + B

De aandrijfbodemplaat kan worden ingebetonneerd of eventuele ook vastgelast. Het montageoverzicht toont de gebruikelijkke plaats voor de bodemplaat. De betonnen sokkel dient een overeenkomstige afmeting te hebben (ca. 50cmx50cmx50cm).

Aanwijzing: Als het Niet möglich is vór de montage precies de hoogte van het voetstuk en de afstand van het hek vast te stellen, is het raadzaam eerst de tandstangen te monteren en pas daarna de bodemplaat in te betonnenen. De tandstangen worden met behulp van de afstandholders ca. 40mm maar binnen geschoven.

De afstand van de onderkant van de tandstang tot aan de bodemplaat bedraagt: ca. 8 - 9cm. De bodemplaat kan ook later nog enkele centimeters in hoogte en diepte worden aangepast, maar het is het raadzaam zo nauwkeurig möglich te werken.

MONTAGE VAN DE MOTOR- EN AANDRIJFEENHEID 6 C

De aandrijving worden op de schroefdraadbout van de bodemplaat geplaatst. De hoogte moet zo worden ingesteld dat er:tussen tandwiel en tandstang een afstand van ca. 1 - 2 mm zit. Het hekgewicht mag Niet op het tandwiel steunen! Met behulp van de slobgaten kan de aandrijving zo worden ingesteld dathaar ligging ten opzichte van de tandstang overeenkomt met de montageafmetingen.

MONTAGE VAN DE TANDSTANG 7

Om het hek bij stroomuitval met de hand te kennen bedieren, is een afsluitbare ontgrendeling ingebouwd. De ontgrendeling is weergegeven in afbeelding 8. Hierdoor kan de koppeling worden losgemaatk die de verbinding vormt:tussen tandwiel en aandrijfmechanisme.

Ontgrendelen: steek de cilindersleutel in het slot en draai deze 180 graden. Vervolgens draait u de ontgrendelingshendel eveneens 180 graden. Klaar.

MONTAGE VAN DE EINDSCHAKELAAR (AAN HET HEK) 9 + 12

De eindschakelaars worden gemonteerd als getoond in afbeelding 9A-C, 12A+B.

Eén eindschakelaar-magneet heeft de benaming A (1), de andere B (2).

Steck de eindschakelaar waar op de tandstang waar zich ongeveer de latere eindpositie bevindt. De magneet wijst waar de motor. De schakelaar (contact) bevindt zich in het midden van de motor. Schroef de bevestigingsbeugel er eerst alleen provisorisch op of steekDEXE slechts lichtjes op de tandstang.

Let op: Pas op bij het monteren van de magneten op de tandstang (afb. 12A+B).

NB: Een schuifhek要去 coulissegeleiding hebben, d.w.z. het mag Niet möglichk়Dat het hekuit de geleiding beweegt. Er moet in beidenrichtingen een eindaanslag aanwezig়!

EERSTEINGEBRUIKNEMING

Controller in ontgrendelde toestand met de hand of het hek soepel beweegt. Een elektrische bediening is slechts möglichk met de meegeleverde besturingseenheid.

Elektrische aansluiting: die handleiding besturingseenheit.

Zorg er aktijd voor dat de voor de installmentie toepasselijkke mechanische en elektrische veilgheidsvoorschriften in acht worden genomen. afb.10

ONDERHOUDSWERKZAAMHEDEN

Het mechanisme van de aandrijving is onderhoudsvrij. Controllerer regelmatig (bijvoorbeeld maandelijks) of de beslagen van het hek en van de aandrijving goed vast zitten. Ontgrendel de aandrijving en test of het hek soepel beweegt. Alleen een hek datlicht loopt za ook goed met een aandrijving functioneren. Het stroef bewegen van het hek wordeniet gecompenseerd door het gebruik van een aandrijving.

Een schuifhek kan ook worden beveiligd door op deplaats van de montage maatregelen te nemen (omheining, muur etc.). Zie afbeelding 11.

TECHNISCHE GEGEVENS

	SLY300	SLY500	SLY1000	SLY1800
Ingangsspanning	230Volt	230Volt	230Volt	230Volt
Frequentie	50Hz	50Hz	50Hz	50Hz
Vermogen	300W	360W	480W	600W
Stroom	1,3A	1,5A	2,1A	2,6A
Nom. koppel	8Nm	11Nm	20Nm	34Nm
Condensator	8μF	10μF	16μF	20μF
Thermische overbelastingsbeveiliging	140°	140°	140°	140°
Motortoerental	1400	1400	1400	1400
Heksnelheid	10,5	10,5	10.5	8
Lente zuigerslag	30	30	30	30
Werkcyclus (max.)	-20°C/ +55°C	-20°C/ +55°C	-20°C/ +55°C	-20°C - 55°C
Bedrijsttemperatuurbereik	IP44	IP44	IP44	IP44
Beschermingklasse	8	8	10	12
Gewicht	5m	8m	10m	12m
Lente poortvleugel
Max. gewicht bij max.
lente poort (inclusief20% reserve)	300kg	500kg	1000kg	1800kg

Conformiteitsverklaring

Automatische hekaandrijvingen modellen SLY300/E/K, SLY500/E/K, SLY1000/E/K
SLY1800/E/K Series voldoen aan de eisen van de geldende secties van de
normenvoorschriften EN300220-3 · EN55014 · EN61000-3 · EN60555, EN60335-1 · ETS 300 683 · EN60335-1: 2002 · EN60335-2-103: 2003 · EN55014-1: 2000 + A1 + A2 · EN55014-2: 2001 · EN61000-3-2: 2000 · EN61000-3-3: 1995 + A1 · EN 301 489-3, V1.3.1 · EN 300 220-3 V1.1.1 · EN 13241-1
alsmede de bepalingen en alle aanvullingen
van de EU-voerschriften . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Inbouwverklaring
De automatische hekaandrijvingen voldoen aan de bepalingen van de EU-voerschrift 89/393/EEC en de aanvullingen ervan, wanner ze de conform de handleldingen van de fabrikanten worden geinstalleel er onderhoven en wanner ze de met een hek worden gebruikt dat eveens ens conform de fabrikantenhandleidingen worden geinstalleel er onderhoven.

De ondergetekende verkaart hiermee dat het hier vermelde apparaat

alsmede alle in de handleiding vermdelte toebehoren

aan de bovengenoemde voors Barbara P.Kelkhoft
