GEBRUIKSAANWIJZING 3780 CHAMBERLAIN

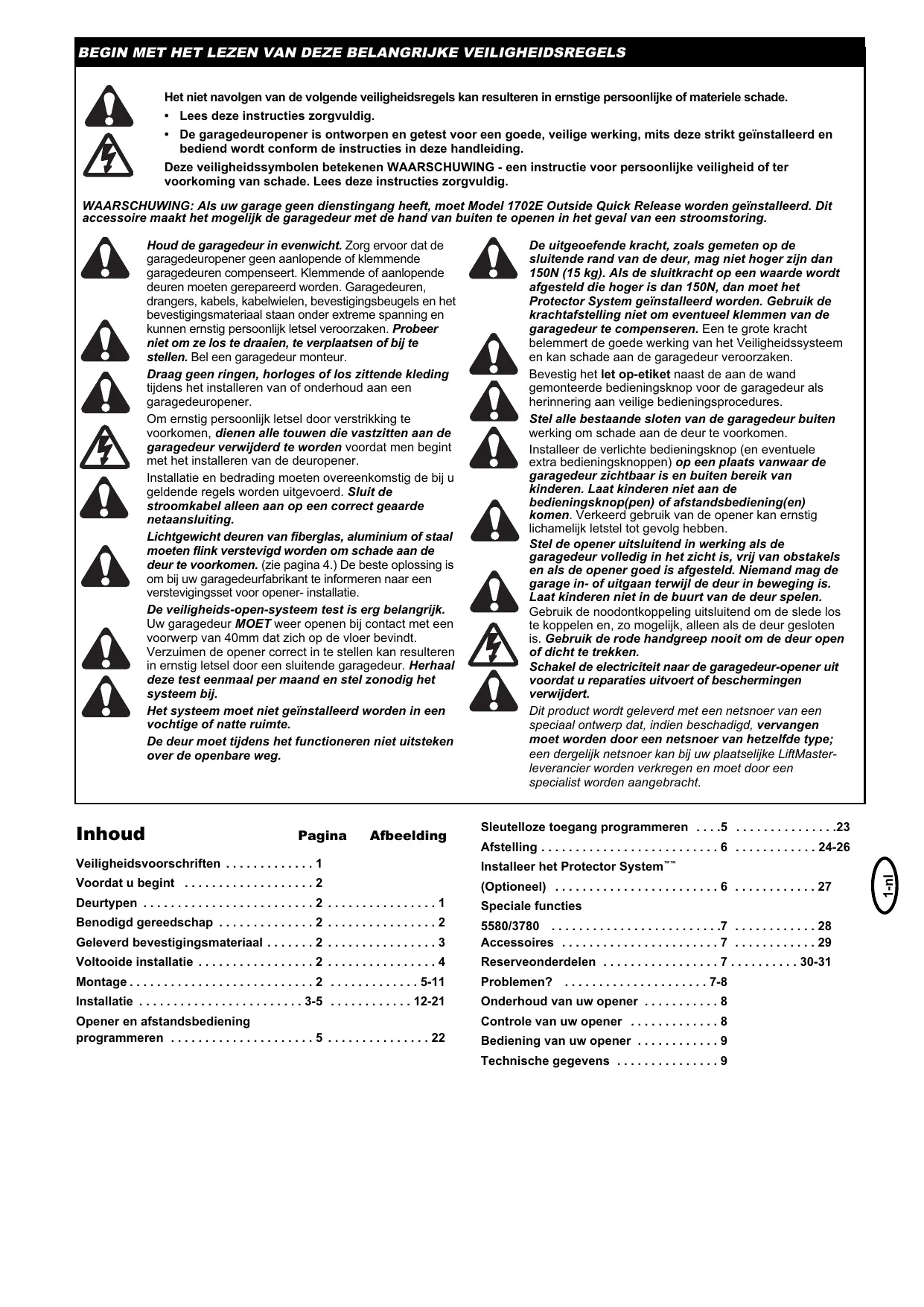

Het Niet navolgen van de volgende verligheidsregels kan resulteren in ernstige personlijkke of materiele schade.

• Lees deze instructies zorgvuldig.
• De garagedeuropeaner is ontworpen en getest voor een goede, veilige werkig, mits deze strikt geinstalleerd en bediend worden conform de instructies inhee handleiding.

Deze verilgheidssymbolen betekenen WAARSCHUWING - een instructie voor persoonlijke verilgheid of ter voorkoming van schade. Lees deze instructies zorgvuldig.

WAARSCHUWING: Als uw garage geen Dienstgang heeft, moet Model 1702E Outside Quick Release worden geinstalleerd. Dit accessoire maakt het möglichk de garagedeur met de hand van buiten te openen in het geval van een stroomstoring.

Houd de garagedeur in evenwicht. Zorg ervoor dat de garagedeupener geen aanlopende of klemmende garagedeuren compenseert. Klemmende of aanlopende deuren要去en gerepareerd worden. Garagedeuren, drangers, kabelwienen, bevestigingsbeugels en het bevestigingsmateriala staan onder extreme spanning en konnen ernstig personlijk letsel veroorzaken. Probeer nicht om ze los te draaien, te verplaatsen of bij te stellen. Bel een garagedeur monteur.

Draag geen ringen, horloges of los zittende kleding tijdens het installereren van of onderhoud aan een garagedeuropeaner.

Om ernstig persoonlijk letsel door verstrikking te voorkomen, dieren alle touwen die vastzitten aan de garagedeur verwijderd te worden voordat men begint met het installereren van de deuropener.

Installatie en bedrading要去en overeenkomstig de bij u geldende regels worden UITgevoerd. Sluit de stroomkabel alleen aan op een correct gearde netaansluiting.

Lichtgewicht deuren van fiberglas, aluminium of staal moeten flink verstevigd worden om schade aan de deur te voorkomen. (zie pagina 4.) De Beste oplossing is om bij uw garagedeurbrikant te informerenaar een verstevigingsset voor opener- installmentie.

De veiligheids-open-system test is erg belangrijk. Uw garagedeur MOET weeer openen bij contact met ee voorwerp van 40mm dat zich op de vloer bevindt.

Verzuimen de opener correct in te stellen kan resulteren in ernstig letsel door een sluitende garagedeur. Herhaalbye test eenmaal per maand en stel zonodig het systeme bij.

Het systeem要去iet geinstalleerd worden in een vochtige ofnatruimte.

Deour moetijdens het functioneren nichtuitsteken over de openbareweg.

De uitgeoefende kracht, zoals gemeten op de sluitende rand van de deur, mag Niet hoger zich dan 150N (15 kg). Als de sluitkracht op een waarde worden afgesteld die hoger is dan 150N, dan要去 het Protector System geinstalleerd worden. Gebruik de krachtafstelling Niet om eventuele klemmen van de garagedeur te compenseren. Een te grote kracht belemmert de goede werkung van het Veiligheidssystem en kan schade aan de garagedeur verooorzaken.

Bevestig het let op-etiket naast de aan de wand gemonteerde bedieningsknop voor de garagedeur als herinnering aan veilige bedieningsprocedures.

Stel alle bestaande sloten van de garagedeur buiten Werking om schade aan de deur te voorkomen.

Installer de verlichte bedieningsknop (en eventuele extra bedieningsknuppen) op een plaat vanwaar de garagedeur zichtaar is en buiten bereik van kinderen. Laat kinderen Niet aan de

bedieningsknop pen) of afstandsbediening(en) komen. Verkeerd gebruik van de opener kan ernstlichamelijk letstel tot gevolg hebben.

Stel de openeruitsluitend in werkung als de garagedeur volledig in het zicht is, vrij van obstakels en als de opener goed is afgesteld. Niemand mag de garage in- of uitgaan verwijl de deur in beweging is. Laat kinderen Niet in de buurt van de deur spelen.

Gebruik de nooodontkoppeling uitsluitend om de slede los te koppelen en, zo möglichk, alleen als de deur gesloten is. Gebruik de rode handgreep nooit om de deur open of zich te trekken.

Schakel de electriciteit waar de garagedeur-opener uit voordat u reparationsuitvoert of beschermingen verwijdert.

Dit product wordt geleverd met een netsnoor van een speciaal ontwerp dat, indien beschadigd, verrangen moet worden door een netsnoor van hetzelfde type; een dergelijk netsnoor kan bij uwplaatselijke LiftMasterleverancier worden verkreten en要去 door een specialist worden aangebracht.

Inhoud

Pagina Afbeeling

Veiligheidsvoorschriften 1

Voordat u begint 2

Deurtypen 2 1

Benodigd gereedschap 2 2

Geleverd bevestigingsmaterial 2 3

Voltoide installment 2 4

Montage 2 5-11

Installatie 3-5 12-21

Opener en afstandsbedieningprogrammeren 5 22

Sleutelloze toegang programmeren 5 23

Afstelling 6 24-26

Installer het Protector System™

(Optioneel) 6 27

Speciale functies

5580/3780 7 28

Accessoires 7 29

Reserveonderdelen 7. 30-31

Problems? 7-8

Onderhoud van uw opener 8

Controle van uw opener 8

Bediening van uw opener 9

1. Inspector de muur of het plafond boven de garagedeur. De kopsteun moet stevig op de constructie bevestigd worden.
2. Heeft u een afgewerkt plafond in uw garage? Zo ja, dan+zijn misschien een steunbeugel en extra ijzerwaren nodig (niet bijgeleverd).
3. Afhankelijk van uw deurconstructie, is misschien een speciale deurarm vereist. Raadpleeg uw leverancier.
4. Als u behalve de garagedeur geen除去 toegangsdeur tot de garage heeft, is een Model 1702E ontkoppelingssslot vereist.
5. Controller over welk deurtype u beschibt en of de installment van de Chamberlain-deurarm of het lichtschem Protector System™ noodzakelijk is.

1 Deurtypen

A. Kanteldeur met alleen een horizontale geleiderail.
B. Kanteldeur met verticale en horizontale geleiderail - speciale deurarm (E, The Chamberlain Arm™) en het beveiligingsystem (29(9)) noodzakelijk. Raadpleeg uw leverancier.
C. Sektionale deur - zie 20B - koppel de deurarm. Het beeiligingsystem (29(9))oodzakelijk voor deuren met een lengte hoger dan 2,5 m.
D. Schermdeur - speciale deurarm (E, The Chamberlain Arm™) en het beveiligingsystem (29(9)) noodzakelijk. Raadpleeg uw leverancier.
E. Speciale deurarm - The Chamberlain Arm™ voor gebruik op deurtypen B en D.

2 Benodigd gereedschap

3 Geleverd bevestigingsmaterial

(1) Vorkbout

(9) Pluggen

(2) Houtschroeven

(10) Borgring

(3) Schroven

(11) Moeren

(4) Vorkboute

(12) Bevestigingsring

(5) Zeskantschroeven

(13) 8mm pluggen

(6) Touw

(14)Metaalplaatschroeven

(7) Handvat

(15) Sledebouten

(8) Geisoleerde niedjes

(16) Stopbout

4 Voltoode installmentie

Naarmate u vordert met de in deze handleding beschreiben montage-, installment- en afstellingsprocedures is het misschien nuttig om deze afbeelding van een voltooide installmentie bij de hand te hebben.

(1) Kophoees

(9) Lampeglas

(2)Kettingpoeliesteun

(10) Noodontkoppeling: koord & handgreep

(3) Slede

(11) Gebogen gedeelte deurarm

(4) Rail

(12) Recht gedeelte deurarm

(5) Ketting/Riem

(13) Deurbeugel en plaat

(6) Hangijzer

(14) Kopsteun

(7) Snoer

(15) Trolley-ontgrendelarm

(8) Opener

MONTAGE

BELANGRIJK! Als u een overhead-deur heeft, of eendelige deur met dubbel spoor, moet u bij het monteren van de rail de instructies voor de Chamberlain™ Deurarm (The Chamberlain Arm™) accessoire gebruiken in combinatie met deze Gebruikershandleiding.

5 Monteer de rail

OPMERKING: Wonneer bij de opener een eendelige rail is geleverd, gaat u verder met stap 8.

Breng vet aan op de binnenranden van de railstukken (1). Plaats de railstukken op een vlakke ondergrund voor montage. Alle vier railstukken zijn onderling verwisselhaar. Schuif de railsteun (3) op het railstuk. Koppel de rails door de railsteun op het volgende railstuk te schuiven. Tik de railsamenbouw (4) op een stuk hout tot de railstukken (5) vlak aansluiten. Herhaal dit met de overige railstukken.

Neem de ketting uit de doos en leg de ketting op de grond (voorkom dat de ketting verdraait). Duw de stiften van de verbindingsschakel (3) door kettingschakel (4) en opening van de trolley (5).(zie Afbeelding) Plaats de sluitschalm (2) over pennen en op de sleuven. Schuif borgclip (1) over de sluitschalm en op de pengroeven tot beiden pennen stevig vergrendeld+zijn.

7 Plaats de ketting in de rail en bouw de kophoe samen

Schuif poeliesteun (1) en binnenste trolley (2) in hetijkenste einde (openereinde) van de complete rail (3), zorg ervoor dat de poeliesteun gemonteerd worden met de pijl (4) in de richting van de voorzijde (kopeinde) van de rail (5) zoals afgebeeld. Duw de steun waar de voorzijde (kopeinde) van de rail (5). Plaats sledebout (6) door de steun van de kophoees (7). Draai de veermoer (8) losjes op de sledebout. Plaats sledebout (6) van de kophoees-eenheid (7) in boutuitsparing van de poeliesteun (1). Schuif kophoees-eenheid (7) op de voorzijde (kopeinde) van de rail (4).

8 Bevestig de trolley aan de rail

Schuif de buitenste trolley (1) in de rail-eenheid (2), zorg ervoor dat de pijl op de trolley (3) in de richting van de deur wijst (4). Schuif de buitenste trolley in de rails tot deze aansluit op de binnenste trolley.

9 Bevestig de kettingspreider

Bevestig de kettingspreider (1) aan de opener (2) met de kruskopschroeven (3).

10 Monteer rail aan opener en plaats de ketting

Verwijder de vier borgbauten (1) aan de bovenzijde van de opener.
Plaats de rail (2) op de opener, zodat deze aansluit op de stoppen (3) bovenop de opener. Leg de ketting (4) in de sleuf van de spreider (5) en om het getande kettingwiel (6). Duw de complete spanpoeliesteun waar de voorzijde van de rail om overtollige speling in de ketting te elimineren. Lijn de boutgaten op de steunen (7)uit met de boutgaten in de opener. Bevestig de steunen aan de opener met de voorheen verwijderde bauten. Haal de bouten stevig aan. De kettingwieltanden van de opener要去en in de ketting vrijpen.
Plaats bout (8) in het stopboutgat van de trolley (9) en.maak deleze vast met ring (10) en moer (11).

LET OP: Gebruik alleen de bouten die bovenin de opener gemonteerd zijn. Het gebruik van andere bouten zal ernstige schade aan de opener veroorzaken.

11 Bouw de kophoes samen

Draai de veermoer op de sledebout tot deze vingervast zit. Plaats de punt van een schroevendraaier (1) in een van de sleuven van de moerring (2) en duw deze stevig gegen de kophoes. Plaats een steeksleutel (3) op het vierkante uiteinde van de veermoer (4) en draai de moer circa 1/4 slag rechtsom tot de moerring (2) vrijkomt gegen de kophoes (5). Hiermee worden de veer op de optimale kettingspanning ingesteld. De ketting kan van het getande kettingwiel aflgijden als de ketting te slap gespannen is. Als de ketting eraf glijdt, veermoer opnieuw spannen door de moer een 1/2 slag rechtsom te draaien. Span de ketting NIET te strak.

INSTALLATIE

Draag, als u boven uw hoofd werkt, een veiligheidsbril om uw ogen te beschermen.

Stel alle bestaande sloten buiten werkung om schade aan de garagedeur te voorkomen.

Verwijder alle aan de garagedeur bevestigde touwen voordat u de garagedeuropener installeert, om ernstig lichamelijk letsel door verstrikt raken te voorkomen.

Wij raden aan de deuropener minstens 2,1m boven de vloer te installereren of hoger, als de ruimte dit toelaat.

12 Plaats de kopsteun

De kopsteun要去stevig aan de garageconstructie bevestigd worden. Versterk de muur of het plafond zonodig met een 40mm ditke plank. Het Niet opvolgen van de instructies kan ondeugdelijke werking van het veiligheidssystem tot gevolg hebben.

U kurz de kopsteun op de muur (1) boven de deur of aan het plafond (3) bevestigen. Volg de instructies die het Beste aan uw specifieke vereisten voldoen.

Teken, verwijl de deur gesloten is, de verticale middellijn (2) van de garagedeur af. Trek deze lijn door tot op de muur boven de deur.

Open de deur tot diens hoogste openingspunt. Teken een haakse horizontale lijn (4) op de kopmuur 5 cm boven het hoogste punt zodat er ruimte is voor de bovenkant van de deur.

13 Installee de kopsteun

OPMERKING: Gebruik de verticale middellijn en de horizontallylijk uit stap 12 voor de juiste plaatsing van de kopsteun.

A. Wandmontage: Plaats de kopsteun (1) in het midden van de verticale middelijn (2) waar bij de onderste rand van de kopsteun lijnt met de horizontaal lijn (4) (de pijl wijst maar het plafond). Teken alle gaten voor de kopsteun af (5). Boor gaten van 4,5mm en bevestig de kopsteun met houtschroeven (3). Voor bevestiging in beton gebruikt u de betonpluggen.

B. Plafondmontage: Trek de verticale middellijn (2) door tot op het plafond. Plaats de kopsteun (1) op de verticale middellijn op maximaal 150mm van de wand. Zorg ervoor dat de pijl in de richting van de wand wijst. Teken alle gaten voor de steun af (5). Boor gaten van 4,5mm en bevestig de kopsteun met houtschroeven (3). Voor montage aan een betonnen plafond gezruikt u de meegeleverde betonpluggen (6).

14 Bevestig rail aan kopsteun

Leg de opener op de garagevloer onder de kopsteun. Leg er verpakkingsmaterial op om de ommanteling Niet te beschadigen. Til de rail op tot de gaten in de kophoes uitgelijnd zijn met de gaten in de kopsteun. Aansluiten op de vorkbout (1). Bevestig de bevestigingsring (2) om de bout te vergrendelen.

N.B. Om te voorkomen dat de rails bij een roldeur gegen de veren aankomt, kan het nodig zijn de opener op een tijdelijke ondersteuning teplaatsen.

15 Breng de opener opংnplaats

N.B. Een 25mm ditke lat (1) is handig om de ideale afstand tussen de deur en de rail te bepalen (tenzij er nicht genoeg bovenruimte is).

Breng de opener omhoog en LAST hem op een trapleer rusten. Open de garagedeur. Plaats een 25mm dikke lat (1) plat op de bovenkant van de deur vlak bij de middelijn, zoals afgebeeld. Laat de rail op de lat rusten.

Als de opengaande deur gegen de slede aanstoot, trek dan aan de ontkoppelingshandgreep om het binnen en buitengedeelte los te koppelen. De slede kan in ontkoppelde toestand gelaten worden totdat de verbinding:tussen de deurarm en de slede tot stand gebracht is.

16 Hang de opener op

De opener要去stigop de garageconstructie bevestigd worden.

Er zijn drie representieve installaties afgebeeld. De uwe kanECHTER nog anders+zijn.De hangijzers (1)要去en onder een hoek bevestigd worden (Afbeelding A) om voor een stevige bevestigting te zorgen. Bevestig bij afgewerkte plafonds (Afbeelding B) een stevige metalen steun (niet bijgeleverd) (4) op de garageconstructie voordat u de opener installeert.Voor het monteren aan een betonnen plafond (Afbeelding C) de meegeleverde betonankers gebruiken (5).

Meet aan weerszijden van de opener de afstand van de opener tot de draagconstructie (of plafond).

Zaag beiden hangijzers af op de vereiste lenghte. Maak van elk hangijzer een uiteinde vlak en buig of draai dit zo dat het overeenkomt met de bevestigingshoeken. Buig de hangijzers Niet ter hoogte van de gaten. Boor 4,5mm aanzetgaten in de draagconstructie (of plafond). Bevestig de steunen met houtschroeven (2) aan de steunen.

Til de opener omhoog en bevestig deze aan de hangijzers met bouteen, veerringen en moeren (3). Controller of de rail precies midden boven de deur zit. VERWIJDER de 25mm ditke lat. Doe de deur met de hand open en zich. Als de deur gegen de rail stoot,要去 u de kopsteun hoger bevestigen. Breng railvet aan op het onderoppervlak van de rail (6).

17

Bevestig noodontgrendelingskoord en handvat

Trek het ene eind van het koord (1) door het gat boven in de rode handgreep zodat hetwoord "NOTICE" in de juiste stand staat, zich afbeelding (3). Zet het vast met een overhandse knoop (2). De knoop要去 minstens 25mm van het uiteinde van het koord zitten zodat hij er Niet uit kan glijden.

Trek het andere eind van het koord door het gat in de ontkoppelingsarm van de slede (4). Pas de lenghte van het koord zo aan dat de handgreep 1,8m boven de vloer hangt. Zet het vast met een overhandse knoop.

N.B. Als u een stuk van het koord moet afknippen, smelt het afgeknipte eind dan met een lucifer of een aansteker om rafelen te voorkomen.

18

Monteer de verlichting

Druk de vergrendelnokken aan beiden zijden van de lens (2) in. Draai de lens voorzigthig heen en wee ter de lensscharnier volledig geopend is. Verwijder de lens Niet. Monteer een gloeilamp (1) (fittinggrootte E27) van maximaal 40 W in de fitting, zoals afgebeeld. De lamp worden ingeschakeld en blijft gedurende 2-1/2 minutes branden wanneer de spanning is aangesloten. Na 2-1/2 Minutes dooft de lamp. Voer de procedure in omgekeerde volgorde uit om de lens te sluiten.

Vervang doorgebrande gloeilampen door heavy duty-gloeilampen.

Sluit de electriciteit aan

OM INSTALLATIEPROBLEMEN TE VOORKOMEN MAG U DE GARAGEDEUROPENER PAS LATEN FUNCTIONEREN ALS DE INSTRUCTIES HIERTOE OPDRacht GEVEN.

Sluit de opener aan op een stroomkring die op de juiste wijze GEAARD is, overeenkomstig het label met de bedravingsinstrumenties dat aan de voedingskabel is bevestigd (en volgens de geldende voorschriften).

19

Monteer de bedieningsknoppen op een locatie waar de garagedeur zichtaar is (op een hoogte van minimaal 1,5 m), buiten bereik van de deur en deurbevestigingsmaterial en buiten bereik van kinderen.

Verkeerd gebruik van de opener kan ernstig lichamelijk letsel door een bewegende garagedeur tot gevolg hebben. Laat kinderen Niet aan de verlichte bedieningsknop of de afstandsbediening komen.

Bevestig het let op-etiket naast de aan de wand gemonteerde bedieningsknop voor de garagedeur als herinnering aan veilige bedieningsprocedures.

Er zitten 2 schroefcontacten (1) op de achterkant van de verlichte bedieningsknop (2). Strip ongeveer 6mm van de isolatie van de beldraad (4) af. Scheid de aders voldoende om de wit/rode draad aan schroefcontact 1 te bevestigen en de witte draad aan schroefcontact 2.

Schroef de verlichte bedieningsknop op een binnenmuur van de garage met de bijgeleverdeplaatschroeven (3). Boor 4mm gaten en gebruik muurankers (6) voor installmentie op een stapelmuur. Een goede plaat is naast de aparte toegangsdeur en buiten bereik van kinderen.

Leid de beldraad langus de muur omhoog en over het plafond waar de garagedeuropeaner. Gebruik geisoleerde krammetjes (5) om de draad vast te zetten. De snelaansluitingen van de ontvanger bevinden zich op het achterpaneel van de opener. Sluit de beldraad als volgt aan op de aansluitingen: wit/rood op rood (7) en wit op wit (8).

Bediening van de verlichte bedieningsknop

Druk op de knop om de deur te openen of te sluiten. Druk opnieuw om de deur te lately omkerenijdens de openings- of sluitingscyclus.

20

Deurbeugel bevestigen

Als u een overhead-deur heeft of garagedeur uit een stuk met dubbel spoor, heeft u een ombouwkit voor de deurarm nodig. Volg de bij de verwangende deurarm bijgesloten installmentvoorschriften.

OPMERKING: Voorlichtgewicht garagedeuren is een horizontale en verticale verstevigingoodzakelijk.

Procedure voor het installereren bij gelede deuren en deuren uit een stuk:

Deursteun (1) beschikt over bevestigingsgaten aan de linker- enrechtzerzijde. Monteer en installerer de steun en staat (2) wanner voor uw installmentie montagegaten boven en onder noodzakelijk+zijn.

1. Plaats deursteun (met of[zonder deursteunplaat, indien moodzakelijk) bovenaan, in het midden van de deur aan de binnenkant, zoals afgebeeld. Teken de gaten af.

A. Eendelige deur of sectionaaldeur met een looprail: deurbeslag binnen en boven aan de deur monteren.
B. Sectionaaldeur met twee horizontale looprails: deurbeslag 150 - 250 mm van de boenzijde van de deurrand monteren.

1. A. Houten deuren

Boor 8mm gaten en bevestig de deursteun met moer, borgring en sledebout (3).of gebruik houtschroeven.
B. Deuren van bladmetaal

Bevestigen met metaalplaatschroeven (4).

C. Deur uit een stuk optioneel

Bevestigen met metaalplaatschroeven (4).

21

Bouw de deurarm samen en stel de grenswaarden in

OPMERKING: Voor deuren uit een stuk mag de deurarm Niet op de trolley worden aangesloten voordat de grenswaarden zich ingesteld. Als u dat Niet doet, kan dit resulteren in schade aan de deur. Zie hieronder

A. INSTALLATIE BIJ DEUREN UIT EEN STUK:

Zet het rechte (1) en gebogen stuk van de deurarm (2) zo aan elkaar dat u de grootst möglichke lenghte krijt met IJzerwaren (3, 4 en 5). Bevestig, terwijl de deur gesloten is, het rechte stuk van de deurarm aan de deursteun met behulp van een sluitpin (6). Blokker de pin met een klemring (7).

Stel de eindstanden af voordat u de deurarm aan de slede koppelt. De stelschroeven voor de eindstanden zitten op het linker+zijpaneel.

Het afstellen van de geopende deur: Het verkleinen van de eindstand omhoog. Draai de stelschroef voor de eindstand omhoog 4-1/2 slag maar links.

Druk op de verlichte bedieningsknop. De slede gaat nu waar de volledig geopende stand (8). Zet de deur met de hand in de open stand (parallel aan de vloer) en til de deurarm (9) op tot de slede. De arm要去 de slede precies,achter het koppelgat voor de deurarm raken (10),zoals afgebeeld op de tekening met de doorlopende lijnen. Vergroot zonodig de eindstand. Een volle slag komt overeen met 7,5cm slaglengte.

Het afstellen van de gesloten deur: Het verkleinen van de eindstand omlaag. Draai de stelschroef voor de einstand omlaag 4 volle slagen maar rechts.

Druk op de verlichte bedieningsknop. De slede gaat nuaar de volledig gesloten stand (11). Sluit de deur met de hand en til de deurarm (12) omhoog maar de slede. De arm要去 de slede vlak voor het koppelgat voor de deurarm raken (13), zoals afgebeeld op de tekening met de stippellijnen. Verklein zonodig de eindstand omlaag. Een volle slag komt overeen met 7,5cm slaglengte.

Koppel de deurarm aan de slede: Bevestig, verwijl de deur gesloten is, het gebogen gedeelte van de deurarm aan de slede met behulp van de overblijvende sluitpin. Blokker de pin met de klemring. OPGELET! Til de deur zonodig enigszins op om de verbinding tot stand te konnen brengen.

Laat de opener een volledige bewegingscylusuitvoeren. Als de deur in volledig geopende stand enigszinsaar achteren hangt, verklein dan de eindstand omhoog tot de deur parallel met de vloer staat.

B. MONTAGE VAN GELEDE DEUR:

Aansluiten volgens afbeelding B, ga cervolgens verder met stap 24.

22

Programmeer uw opener en afstandsbediening

Stel de opener alleen in werkung wonneer de deur volledig in het zich is, vrij van obstakels en goed afgesteld. Niemand mag de garage in- of uitgaan verwijl de deur in beweging is. Laat kinderen Niet aan de bedieningsknop(pen) of afstandsbediening(en)kommen. Laat kinderen nicht in de buurt van de deur spelen.

De afstandsbediening en de ontvanger van uw garagedeuropener zich opdezelfde code afgesteld. Als u extra afstandsbedieningen koopt, moet de garagedeuropener geprogrammeerd worden met de neuewefondsbedieningscode.

De ontvanger programmeren met de codes van extra afstandsbedieningen:

Gebruik de "LEARN"-knop:

1. Druk op de "LEARN"-knop op de motorenheid en LAST deze los. De programmeerindicatorlamp brandt gedurende 30 seconden (1).
2. Houd binnen 30 seconden de knop van de afstandsbediening ingedrukt die u wilt programmeren voor de garagedeur (2).
3. Laat de knop los wanner de lamp van de motoreenheid knippert. De code is opgeslagen. Als er geen gloeilamp geinstalleerd is, hoort u twee klikken (3).

Gebruik van de multifunctionele deurbediening (optioneel):

1. Houd de knop ingedrukt van de afstandsbediening die u voor de garagedeur (4) wilt programmeren.
2. Terwijl u de knop van de afstandsbediening ingedrukt houdt, houdt u tevens de LIGHT-knop op de multifunctionele deurbediening (5) ingedrukt.
3. Blijde andere knuppen ingedrukt houden, verwijl u de drukknop op de multifunctionele deurbedietening (alle drie knuppen zich ingedrukt) (6) indrukt.
4. Laat de knoppen los wanneer de lamp van de motoreenheid knippert. De code is opgeslagen. Als er geen gloeilamp geinstalleerd is, hoogt u twee klikken (7).

Nu zal de opener werkken wanneer de knop op de afstandsbediening worden ingedrukt. Wanneer u de drukknop van de afstandsbediening loslaat voordat de openerlamp knippert, heeft de opener de code nicht opgeslagen.

Codes van alle afstandsbedieningen worden

Om een ongewenste afstandsbediening uit te schakelen, eerst alle codes wissen:

Houd de "LEARN"-knop op de opener ingedrukt tot de programmeerindicatorlamp uitgaat (circa 6 seconden). Alle vorige codes zijn nu gewist. Programmeer elke afstandsbediening of sleutelloze toegang opniew die u wilt gebruiken.

3-kanaals afstandsbediening:

Wanneer uw garagedeuropeaner hiermee is uitgerust, is de groote knop af fabriek geprogrammeerd om de opener te bedieren. Extra knuppen op een 3-kanaals afstandsbediening of mini-afstandsbediening met rolling code+konnen worden geprogrammeerd om andere garagedeuren of hekken met rolling code te bedieren.

23

Sleutelloze toegang programmeren (optioneel)

Schakel de opener alleen in wonneer u de deur volledig kurz zien, deutsche vrij van obstakels en juist afgesteld is. Niemand mag de garage in- of uitlopen terwijl de deur in beweging is. Voorkom dat kinderen op de knop(pen) drukken of afstandsbediening(en) gebruiken. Laat kinderen Niet in de buurt van de deur spelen.

OPMERKING: Uw{nieuwe sleutelloze toegang moet geprogrammeerd zich om de{nieuwe garagedeuropener te bedieren.

Programmeer de ontvanger voor de codes van extra afstandsbedieningen met behulp van de "LEARN"-knop:

1. Druk op de orangje "LEARN"-knop (1) op de opener. De programmeerindicatorlamp brandt continu gedurende 30 seconden.
2. Voer binnen 30 seconden het door u gekozen viercijferige personlijke identificatienummer (PIN) in via het toetsenbord (2) en druk op de ENTER-knop en houdt deze ingedrukt.
3. Laat de knop los wanneer de openerlamp knippert (3). De code is opgeslagen. Als er geen gloeilamp geinstalleerd is, hoogt u twee klikken.

OPMERKING: Voor deze methoden zijn twee Personen vereist wanner de sleutelloze toegang reeds buiten de garage gemonteerd is.

Gebruik van de multifunctionele deurbediening:

1. Voer het door u gewenste viercijferige persoonlijke identificatienummer (PIN) in via het toetsbord en druk verwolgens op ENTER (4) en houdt die knop ingedrukt.
2. Terwijul de ENTER-knop ingedrukt houdt, drukt u op de LIGHT-knop van de multifunctionele deurbediening en houdt u deleze ingedrukt (5).
3. Blijf de ENTER- en LIGHT- knuppen ingedrukt houden, verwijl u de drukknop op de multifunctionele deurbediening (6) indrukt (alle drie knuppen ingedrukt).
4. Laat de knappen los wanneer de openerlamp knippert. De code is opgeslagen. Als er geen gloeilamp geinstalleerd is, hoort u twee klikken (7).

HET AFSTellen

Laat de opener een complete bewegingscylus uittvoeren. De eindstanden hoeven Niet bijgesteld te worden als de deur volledig opent en sluit en Niet ongewildeer open.gaat als hij de volledig gesloten stand bereikt heeft.

Zoek de knop (1) op het achterpaneel van de motoreenheid. Druk tweeemaal op de knop om de modus voor de krachtinstelling te openen.

OPGELET! Door de herhaalde inwerkingstelling van de opener tijdens het afstellen van de eindstanden kan de motor warmlopen en blokkeren. Laat de motor, als de opener 5 keer acheter elkaar gewerkt heeft, 15 minuuten afkoelen.

Lees onderstaande instructies aandachtig door voordat u overgaat tot het Bijstellen van de kracht. Gebruik een schroevedraier om de eindstanden bij te stellen.

Als de leur nicht volledig opengaat, maar wel minstens 1,5m: Vergroot de opgaande slag. Draai de stelschroef eindstand Omhoog (1) waar rechts. Eén slag van de schroef komt overeen met 5cm slaglengte.

Als deOURNiet minstens 1,5m omhoog gaat:Stel de kracht in
zie Krachtinstellingen:Plaats de opener in de stand
Krachtinstelling, zie Krachtinstellen.

Als de deur Niet volledig sluit: als de deurarm de maximale lenghte heeft, verleng dan de neergaande slag. Draai de stelschroef eindstand Omlaag (2) maar links. Eén slag van de schroef komt overeen met 5cm slaglengte. Als de deur nog steeds nicht hebelaal wil sluiten, is de kopsteun te hoog geplaatst.

Als deOUR vanuit de volledig gesloten stand vanzelf wee. omhoog gaat: verkort dan de neergaande slag. Draai de stelschroef eindstand Omaag (2) maar rechts. Eén slag van de schroef komt overeen met 5cm slaglengte.

Als deOUR tijdens het sluiten vanzelf weeer omhoog gaat zonder dat+zijn beweging belemmerd wordt: controlleren dan of de deur klemt.Trek aan de nooodontkoppelingshandgreep.Doe de deur met de hand open en dicht. Als de deur klemt,laat er dan een specialist naarkijken.Als de deur Niet klemt en ook nicht slecht uitgebalanceerd is,plaats de opener in de stand Krachtinstelling,zie Krachtinstelleningen.

GA VERDER MET STAP 25 "KRACHTINSTELLINGEN" OM STAP 24 TE VOLTOOEN "GRENSWAARDEN INSTellen". De krachten要去en worden opgeslagen zodate de grenswaardeinstellungen correct werken.

25 Krachtinstellungen

De kracht, gemeten bij de sluitende rand van de deur mag Niet groter zichen dan 400N (40kg). Wanner de gemeten sluitkracht groter is dan 400N,要去 het beveiligingsystem worden geinstallerd,zie stap 27. De knop voor de krachtinstelling bevindt zich op het achterpaneel van de motoreenheid. De krachtinstelling regelt de hoeveelheid kracht die moodzakelijk is voor het openen en sluiten van de deur. Wanner de krachten telicht zich, kan de deurbeweging worden onderbroken door irritante omkeerbewegingen.

Zoek de oranje knop (1) op het achterpaneel van de motoreenheid. Druk tweeemaal op de oranje knop om de modus voor de krachtinstelling te openen. De LED (indicatorlamp) gaat knipperen. Druk op de bedieningsknop aan de wand of de geprogrammeerde afstandsbediening die bij uw opener is geleverd. De deur beweegt in de stand OPEN of de stand GESLOTEN. Druk opnieuw op de knop en de deur beweegt maar de tegenovergestelde stand. Druk opnieuw op de knop als de LED nog steeds knippert. De deur moet een complete cyclus voltooien, OMHOOG en OMLAAG, om de kracht op de juiste wijze in te stellen. Wanner de eenheid omkeert voordat de Open- of Dicht-grenswaarde is bereikt, herhaalt u het proces. De LED (indicatorlamp) stopt met knipperen wonneer de kracht is opgeslagen.

Opmerking: Indien grenswaarden nichturonwen worden ingesteld, gaat u terug naar hoofdstuk 24.

26 Test het veiligheidssysteme

Het is belangrijk het veiligheidssysteme te testen. De garagedeur要去 bij contact met een 40mm hoog obstakte op de vloer vanzelf weeer omhoog gaan. Het Niet goed afstellen van de opener kan ernstig lichamelijk letsel door een sluitende garagedeur tot gevolg hebben. Herhaal de test eens in de maand en stel de opener zonodig bij.

Procedure: Werkwijze: Leg een 40mm hoog obstakel (1) op de vloer onder de garagedeur. Stel de deur in werking in Neergaande richting. De deur moet bij contact met het obstakel waar omhoog gaan. Als de deur bij contact met het obstakel stopt, gaat hij nicht ver genoeg omlaag. Verleng de eindstand omlaag door de stelschroef eindstand omlaag 1/4 slag maar links te draaien. Herhaal de test.

Als de deur bij contact met het 40mm hoge obstakel waar omhoog gaat, verwijdert u het obstakel en LAST de opener een complete bewegingscylus UITvoeren. De deur mag Niet vanzelf waar omhoog gaan vanuit de gesloten stand. Wanner dat gebeurt, stelt u de grenswaarden en de kracht in en herhaalt u de test van de veiligheidsomkeerfunctie.

Test of de deur Niet volledig opent wanner een gewicht van 20 kg aan de onderzijde van de deur worden bevestigd.

27 Installatie van het beveiligingssystem "Protector SystemTM

(zie bij accessoires)

Installer deze accessoire voor alle installations op Schermdeuren, Kanteldeur met verticale en horizontale geleiderail, deuren van meer dan 2,5 m en wanner de sluitkracht, gemeten aan de onderzijde van de deur, meer dan 400N (40kg) is.

Nadat de opener geinstalleerd en afgesteld is, kan het Beveiligingsysteme geinstalleerd worden. De installmente-instructies vindt u in de verpakking van dit apparatus.

Het Beveiligingsystem zorgt voor een extra beveiliging gegen het beklemd raken vankleine kinderen onder de garagedeur. Het systemerkt met een onzichtbare lichtstraal, die als hij door een obstakel onderbroken worden, maakt dat een sluitende deur weeopengaat en verhinder dat een opengaande deur sluit. Dit apparaat wordt ten zeerste aanbevolen voor huiseigenaren met kleine kinderen.

Opmerking: de opener detecteert automatisch het Protector System wanner dit geinstalleer is. De opener zal nicht sluiten tenzij de sensoren uitgelijnd zijn.

A. Aansluiting van deur in deur

Koppel de opener los van de voeding!

Verwijder de deksel. Zoek het extra aansluitblok (TB1) op het regelpaneel. Verwijderen de jumper van de aansluitingen 1 en 2 (niet afgebeeld). Vervang deze door de draden van de contactschakelaar zoals afgebeeld.

B. Signaallicht-aansluiting

De signaallamp kan overal worden geinstalleerd. Sluit de bedrading van de lamp aan op aansluiting 3 en 4 op het aansluitblok.

C. Adapter voor coaxiale antennae

Een aansluiting voor een coaxiale antennae kan worden gezruikt
wonneer het zenderbereik teklein is. Knip de bestaande
antenna eraf. Gebruik een standard coaxkabel en stekker.
Verwijder de isolatie met een lengte die voor "X" vermeld staat.
433MHz: X = 250mm . Verplaats de antennae.

29 Accessoires

(1) Model 94330E Enkelvoudige afstandsbediening

(2) Model 94333E 3-kanaals afstandsbediening

(3) Model 94335E Mini-afstandbediening met 3 functies

(4) Model 94334E Mini-afstandbediening met 4 functies

(5) Model 975EML Laserparkeerhulp voor de garage

(6) Model 128LM 2 kanaals draadloze drukknop

(7) Model 9747E Sleutelloos bedieningssysteme

(8) Model 78LM Multifunctioneel bedieningspaneel

(9) Model 760E Sleutelschakelaar buiten

(10) Model 1702E Ontkoppelingssslot

(11) Model 770E Het Beveiligingsystem "Protector SystemTM"

(12) Model 1703E Deuram – The Chamberlain Arm™

(13) Model FLA230 Knipperlicht

(14) Model 16200LM Deur-in-deurschakelaar

(15) Model MDL100LM Mechanisch deurslot

(16) Model EQL01 Snelontkoppeling deurkruk - 2,5m
Model EQL02 Snelontkoppeling deurkruk - 4,0m

(17) Model 100027 Sleutelschakellar, 1 functie (inbouw montage - 100010)

Model 100041 Sleutelschakellar,2 functie (inbouw montage-100034)

BEDRADINGSINSTRUCTIES VOOR ACCESSORIES

Sleutelloos bedieningssystem -aar openercontacten: rood-1 en wit-2

Sleutelschakelaar -aar openercontacten: rood-1 en wit-2

Protector SystemTM -aar openercontacten: wit-2 en zwart 3

Bedieningspaneel -aar openercontacten: rood-1 en wit-2

30 31

Reserveonderdelen

PROBLEM OPLOSSEN

1. Opener werkt nicht, noch met de verlichte bedieningsknop, noch met de afstandsbediening:

2. Staat er stroom op de opener? Sluit een lamp aan op het stopcontact. Als hij Niet aangaat, controller dan de zekeringskast of de stroomonderbroker. (Bij sommige stopcontacten worden de stroomtoevoer door een muurschakelaar geregeld.)

3. Heeft u alle deursloten buiten werkung gesteld? Bekijk de waarschuwingen met betrekking tot de installmentaanwijzingen op pagina 1 opnieuw.
4. Heeft er zich ijs of sneeuw onder de deur opgehoopt? Of misschien is de deur vastgevroren. Verwijder eventuele belemmeringen.
5. De veer van de garagedeur kan gebroken zijn. Laat deze verrangen.

6. Herhaalde inwerkingstelling kan de beveiliging gegen overbelasting van de motor in werkig gesteld hebben. Wacht 15 minuuten en probeer het opnieuw.

7. Opener werkt op de afstandsbediening maar nicht op de verlichte bedieningsknop:

8. Is de bedieningsknop op de muur verlicht? Zo Niet, maak de beldraad los van de contacten op de opener. Maak kortsluiting tussen de rode en witte contacten door beiden contacten tegelijkertijd met een stukje draad aan te raken. Als de opener werkct, controller dan of er een bedrangsfout is gemaakt bij de verlichte bedieningsknop of een kortsluiting bij de krammetjes.

9. Is de bedrading goed aangesloten? Zie pagina 4.

10. Deur werkst op de verlichte bedieningsknop maar nicht op de afstandsbediening:

11. Controller de batterij. Vervang zonodig de batterij.

12. Knippert de lamp bij het bedieningselement op de wand? Druk op de knop met het sleutel-symbol om de opener te ontgrendelen voor afstandbedieningen
13. Knippert de LED van de ontvanger aan dechterzijde van de opener runawaye der zender wordt ingedrukt? De code van de afstandsbediening moet opnieuw in de ontvanger van de opener worden opgeslagen. Volg de instructies op pagina 5.

14. Wanner u een neue afstandsbediening hebt gekocht, controlleren dan op de verpakking of de afstandsbediening compatibel is of bel de service-hotline.

15. Afstandsbediening heeft maar een kort bereik:

16. Is de batterij geinstalleerd? Vervang de batterij, indienoodzakelijk.

17. Bewaar de afstandsbediening op een andereplaats in de auto.
18. Het transmissiebereik is minder bij metalen garagedeuren, deuren met een metalen isolatielaag of bij metalen wanden.

19. Gebruik een externe adapter voor de coaxiale antenne om de antennene te verplaatsen

20. De deur keert zicher aanwijsbare reden om en hetlichtje op de opener knippert Niet:

21. Wordt de deur ergens door belemmerd? Trek aan de noodontkoppelingshandgreep. Bedien de deur met de hand. Als de deur klemt of slecht uitgebalanceerd is, haal er dan een garagedeurspecialist bij.

22. Verwijder eventuele sneeuw of ijs van de garagevloer onder de deur.
23. Bekijk nogmaals Krachtinstellungen. Open en sluit de deur een aantal (3-5) openvolgende cycli in de programmeermodus, zodat de opener de onjuist afgestelde deur kan instellen.
24. Als de deur omhoog gaat in de VOLLEDIG GESLOTEN stand, sla de grenswaarden voor de beweging opnieuw op.

Herhaal na het bijstellen de veiligheidestest.

Het is normalaal dat de kracht en de eindstanden af en toe bijgesteld要去en worden. De werking van de deur kan met name door weersomstandigheden beinvloed worden.

1. De deur gaat zonder duidelijke reden omhoog en het lampje van de bedieningsknop van de deur knippert 5 seconden na het omhoog gaan:

Controleer het Beveiligingsystem (als u deze accessoire geinstalleerd heeft). Als hetlicht knippert, corrigeer dan de uitlijning.

Opmerking: door de deurbedieningsknop ingedrukt te houden, za de deur sluiten wanner het Protector System Niet juist uitgelijnd is. De deur worden Niet gesloten met de afstandsbediening. De openerlampen knipperen.

7. De opener maakt een storend lawaai dat in de woning te horen is:

Als het geluid van de opener een probleem veroorzaakt doordat deze zich vlak bij de woning bevindt,kest u een Trillingisolatieset 41A3263 installeren. Deze set is special ontworpen om het "klankbord effect" te verhelpen en is eenvoudig te installeren.

8. De garagedeur opent en sluit uit zichzelf:

• Wis alle afstandsbedieningen en programmeer们都 opnieuw.
• Controller of de knop van de afstandsbediening nicht klemt in de "aan"-stand.
• Koppel alle aangesloten bedieningsknuppen of sleutelschakelaars los en wacht een dag.

9. De deur stopt maar gaat Niet helemaal dicht:

Bekijk het gedeelte Grenswaarden instellen.

Herhaal de test van de veiligheidsomkeerfunctie na elke aanpassing van de deurarmlengte, de sluitkracht of de omlaag-grenspaarde.

10. De deur.gaatopenmaar nichtdicht:

• Controller het Beveiligingsystem (als u deze accesaire geinstalleerd heeft). Als hetlicht knippert, moet de uitlijning gecorrigeerd worden.
• Als hetlichtje op de opener Niet knippert en de installmentie is/New, controller dan de neergaande kracht.

Herhaal na het bijstellen de veiligheidstest.

11. Hetlicht van de openerGaat Niet aan:

Vervang de lamp (maximaal 40 Watt). Vervang doorgebrande lampen met lampen die geschikt zijn voor ruw gebruik.

De aardeaansluiting in de plafond- of wandcontactdoos kan defect zich. De eenheid要去 geaard zich.

13. Opener loopt stroef of keert om tijdens het openen:

Het kan+zijn dat de deuruit balans is of dat de veren gebroeken+zijn. Sluit de deur en gebruik de noodontkoppelingshandgreep om de slede los te koppelen. Open en sluit de deur met de hand. Een goed uitgebalanceerde deur moet op elk willekeurig punt van de slag+kunnen blijven staan, terwijh hij uitsluitend door zijn veren in evenwicht worden gehonden. Is dit Niet het geval,That deur dan bijstellen door een garagedeurspecialist. Wijzig de krachtinstellungenen Niet.

14. De motor van de opener bromt even en doet dan niets meer:

• De veren van de garagedeur zijn gebroeken. ZIE HIERBOVEN.
• Als het probleem zich de eerste keer dat u de opener in werkking stelt voordoet, zit de deur op slot. Stel het deurslot buiten werking. Als de ketting verwijderd is geweest en daarna opnieuw geinstalleer is, kan hetijken dat de motor Niet in de goede stand staat. Verwijder de ketting; zet de motor in de stand omlaag. Kijk maar het aandrijfiel. Als het� rechts draait en in de stand omlaag stopt, brengt u de ketting waar op+zijnplaats.

Herhaal na het bijstellen de veiligheidstest.

• Trek de noodontkoppelingshandgreep omlaag enaar achteren om de slede los te koppelen. De deur kan nu met de hand geopend en gesloten worden. Als de stroom wee ingeschakeld is, trekt u de ontkoppelingshangreeprecht omlaag. De volgende keer dat de opener in werkng gesteld worden, worden de slede weer vastgekoppeld.
• Met het Ontkoppelingssslot kutu de slede van buiten de garage loskoppelen in geval van stroomstoring.

HET ONDERHOUD VAN DE OPENER

Als de opener goed geinstalleerd is, zal hij uitstekend werkken met een minimum aan onderhoud. De opener hoeft nicht extra gesmeerd te worden.

Grenswaarde-installingen: Deze要去enijdens de installmentie van de opener goed afgesteld en gecontroleerd worden. Hiervoor is alleen een schroevedraier nodig. Weersomstandigheden können lichte veranderingen in de werking van de deur teweegbrengen waardoor bijstelling nodig is, vooral in het eersteJAar dat de opener in gebruik is. Zie de instructies voor de afstelling van de kracht en de eindstanden op pagina 6. Volg deze instructies zorgvuldig op en herhaal de veiligheidstest na elke bijstelling.

Afstandsbediening: De draagbare afstandsbediening kan met de bijgeleverde klem aan de zonnelekp bevestigd worden. Extra afstandsbedieningen konnen te allen tjnde aangeschaft worden voor de andere auto's die de garage gebruiken. Zie het gedeelte Accessoires. Nieuwe afstandsbedieningen要去en opdezelfde code worden ingesteld als de oorspronkelijke afstandsbediening.

Batterij van de afstandsbediening: De lithiumbatterijen horen tot 5aar lang energie te produceren. Wanner het zendbereik minder worden,要去 de batterij worden verrangen.

Zo verrangt u de batterij: Om de batterijen te verrangen, gebruikt u de klepbeugel of het blad van een schroevendraaier om de kast zoals getoond. Leg in de batterijen met de pluspool maar boven. Om de deksel terug te zetten, klicht u deze aan beiden kanten vast. Gooi de oude batterij Niet met het huisvuil weg. Breng gebruekte batterijen maar een specialinzamelingspunt.

CONTROLE VAN DE DEUROPENER

Maandelijks onderhoud:

• Herhaal de veiligheidest. Corrigeer zonodig de afstellen.
• Bedien de leur met de hand. Als hij nicht goed uitgebalanceerd is of klemt, waar er dan een garagedeurspecialist maar kijken.
• Controller of de leur volledig opent en sluit. Corrigeer zonodig de afstellingen van de kracht en/of eindstanden.

Jaarlijks onderhoud:

• Smeer de deurrollers, lagers en scharnieren. De geleiderails van de deur Niet invetten. De deur hoeft Niet extra gesmeerd te worden.
  SMEER DE TROLLEY EN DE RAIL IN.

DE BEDIENING VAN UW OPENER

Uw opener kan met elk van onderstaande apparaten bediend worden:

• De verlichte bedieningsknop. Houd de bedieningsknop ingedrukt totdat de deur in beweging kommt.
• De sleutelschakelaar buiten of het sleutelloos bedieningssysteme (als u een van deze accessoires hebigt geinstalleerd).
• De afstandsbediening. Houd de knop ingedrukt totdat de deur in beweging kommt.

Het met de hand openen van de deur:

De deur moet zo möglichk helemaal gesloten+zijn. Door slappe of gebroken veren zou de deur te snel{kunnen sluiten, hetgeen materiele schade of ernstig lichamelijk letsel tot gevolg kan hebben.

De deur kan met de hand geopend worden door de ontkoppelingshandgreep omaaag enaar achteren (aar de opener) te trekken. Trek de handgreeprechtaar beneden om de slede wee vast te koppelen. Gebruik de nooodontkoppelingshandgreep nooit om de deur open of dicht te trekken.

Wanner de opener ingeschakeld worden door de afstandsbediening of de verlichte deurbedieningsknop:

1. Als de deur open is, gaat hij zich. Als de deur gesloten is,.gaat hij open.
2. Wanner de deur sluit, za de deur stoppen.
3. Een opengaande deur stopt (om een doorgang open te lately voor huisdieren of om frisse lucht binnen te lately).
4. Wanner de deur gestopt is in een gedeeltekig geopende of gesloten stand, za de richting ervan omgekeerd worden.
5. Wanner er zich een obstakel in de baan van de deur bevindt, za de deur omkeren.
6. Wonneer er zich een obstakel in de baan van de deur bevindt tijdens het openen, de beweging van de deur worden voor korte vrij omgekeerd.
7. Het optionele Protector System™ worden automatisch gedetecteerd en een onzichtbare straal, indien onderbroken door een obstructie, zorgtervoordaten sluitende deur wordt geopend en voorkomt dat een geopende deur wordt gesloten. Deze kan alleen worden uitgeschakeld door een extern slot, een sleutelloos toegangssysteme of een deurbedieningsknop.

Laat de opener als deze 5 keer acheer elkaar gewerkt heeft 15 minuuten afkoelen.

Hetlicht van de openerogaat aan:1.als de stroomaar de opener ingeschakeld wordt;2.als de stroom onderbroken wordt;

1. als de opener in werkung gesteld worden.

Na 2-1/2 minuut gaat het Licht automatisch UIT. De sterkte van de lamp mag maximaal 40W bedragen.

GARANTIEVOORWAARDEN DEUROPENER

Ten aanzien van de oorspronkelijke koper garandeert Chamberlain GmbH dit produkt (3780 en 5580)gedurette een periode van 24 maanden (2aar) vanaf de datum van aankoop gegen materiaal- en/of fabricagefouten. De oorspronkelijke koper is verplicht het produit op het moment van in ontvangstname op zichbare defecten te onderzoeken.

Voorwaarden: Deze garantie is voor de koper het enig möglichke verhaal voor een actie in rechte weg eventuele schade met betrekking tot of voortvloeende uit een defect onderdeel en/of produit. De garantie is strikt beperkt tot reparatie of verwang van de als defect erkende onderden van dit produit.

Deze garantie is nicht van toepassing: op schade die nicht veroorzaakt is door een defect waar door onredelijk gegruik (hieronder vallen: gegruik dat nicht volledig overeenstemt met Chamberlain's installment-, bedienings- en onderhoudsinstructures; het net uitvoeren van de nodige onderhoudswerkzaamheden en bijstellingen, evenals aan deprodukten aangebrachte aanpassingen of veranderingen); op arbeidsloon voor het demonteren of opnieuw installereren van een gerepareerd of verwangen aparaat of andere batterijen. Een produit waar vonden de garantieperiode wordt vastgesteld dat het materiaalen/of fabricagefouten vertoont, worden (naar keuze van Chamberlain) gerepareerd of verwangen, zonder kosten voor de eigenaar voor reparatie en/of verwang van onderdelen en/of het apparaat. Defecte onderdelen worden (naar keuze van Chamberlain) gerepareerd of verwangen door nuevene of in de fabrik verwiekuiwe onderdelen. Als het produit tijdens de garantieperiode defect lijkt te zich, neem dan contact op met de zaak waar u het apparaat oorspronkelijk gekocht heeft.

Deze garantie is nicht van invloed op de wettelijk rechten van de koper onder de van toepassing zijnde, geldende nationale wetgeving, evennin als op de uit het contract van koop en verkoop voortvloeije rechten van de koper ten opzichte van de wederverkoper. Bij ontbreken van toepasselijk nationale of Europese wetgeving, vormen deze garantievoorwaarden het enige en uitsluitende rechtsmiddel; noch Chamberlain, nochhaar filalen of distributeurs zich aansprakelijk voor enige secundaire of indirect volgende schade betreffende uitrukkelijke of geimpliceerde garanties met betrekking tot dit produit.

Geen enkele vertegenwoordiger of andere persoon is gemachtigd om de aanspraeligkeit van Chamberlain in verband met de verkoop van dit produit te wijzigen of uit te breiden.

TECHNISCHE GEGEVENS

Max.trekkracht. 800N

Gemeten vermogen.....400W

Motor

Type. .Eenfasemotor met continucondensator

Snelheid 1500 OMW./M

Spanning 230-240 volt AC -uitsluitend 50Hz

Geluidsniveau 60dB

Aandrijfmechanisme

Overbrenging. 16:1 wormwieloverbrenging

Aandrijving .........Ketting met tweedelige trolley op stalen rail.

Slaglengte....Afstelbaar tot 2,3m

Loopsnelheid 96-135mm per seconde

Lamp... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ..

Koppeling aan deur ....Verstelbare deurarm. Loskoppeling slede d.m.v. trekkoord.

Veiligheidsvoorzieningen

Personen .Drukknop stop in OMHOOG- en

OMLAAG-richting. Automatische krachtomkering in OMHOOG-en OMLAAG-richting.

overbelastingsbeveiliging en

laagspanningsbedrading met drukknop.

Begrenzingsinrichting ....Circuit geactiveerd door grenswaardemoer.

Grenswaarde-instelling...Instelling met schroevendraier op ijpaneel.

Startcircuit.....Laagspanningscircuit met drukknop.

Afmetingen

Totale lenghte. 3,1m

Benodigde

bovenruimte 30mm

N.B: .Chamberlain adviseert met nadruk dat het beveiligingsystem op alle garagedeuropeaners要去 worden geinstalleerd.

Verklaring van overeenstemming

CE

De ondergetekte verklaart hierbij dat de gespecifieerde apparatuur en alle accessoires voldoen aan de vermelde richtlijen en normen. Model: .5580, 3780

2004/108/EC

2006/95/EC

1999/5/EC

EN55014-1 (2000), EN55014-2 (1997), EN61000-3-2 (2000), EN61000-3-3 (1995), EN 301 489-3 (V1.3.1), EN 300 220-3 (V1.1.1), EN60335-1 (1994), en EN60335-2-95 (2004)

Inbouwverklaring

Een elektrische garagedeupener, in combinatie met een garagedeur, moet worden geinstalleerd en onderhoven overeenkomstig alle instructies van de fabrikant, om aan de bepalingen van de EN12453, EN13241-1 en Machinerichtlijn 89/392/EEG te voldoen.

Raibana P. Keckhoh

B.P.Kelkhoff
