EN55014-1 (2000), EN55014-2 (1997), EN61000-3-2 (2000), EN61000-3-3 (1995), EN 301 489-3 (V1.3.1), EN 300 220-3 (V1.1.1), EN60335-1 (1994), Î·È EN60335-2-95 (2004) ¢‹ÏˆÛË Óۈ̿وÛ˘ √ Ì˯·ÓÈÛÌfi˜ ·ÓÔ›ÁÌ·ÙÔ˜ Áηڷ˙fiÔÚÙ·˜, ÛÂ Û˘Ó‰˘·ÛÌfi Ì ÙËÓ Áηڷ˙fiÔÚÙ·, Ú¤ÂÈ Ó· ÂÁηı›ÛÙ·Ù·È Î·È Ó· Û˘ÓÙËÚÂ›Ù·È Û‡Ìʈӷ Ì fiϘ ÙȘ Ô‰ËÁ›Â˜ ÙÔ˘ ηٷÛ΢·ÛÙ‹, ÁÈ· Ó· ·ÓÙ·ÔÎÚ›ÓÂÙ·È ÛÙȘ ‰È·Ù¿ÍÂȘ ÙˆÓ EN12453, EN13241-1 Î·È Ù˘ √‰ËÁ›·˜ 89/392/∂√∫ Ù˘ ∂˘Úˆ·˚΋˜ ŒÓˆÛ˘ ÁÈ· Ì˯·Ó‹Ì·Ù·. B. P. Kelkhoff Manager, Regulatory Affairs THE CHAMBERLAIN GROUP, INC. 845 Larch Ave., Elmhurst, IL 60126, USA February, 2008 © 2008, Chamberlain GmbH Leggere subito queste importanti norme di sicurezza Il mancato rispetto delle norme di sicurezza può comportare gravi lesioni personali o danni materiali.

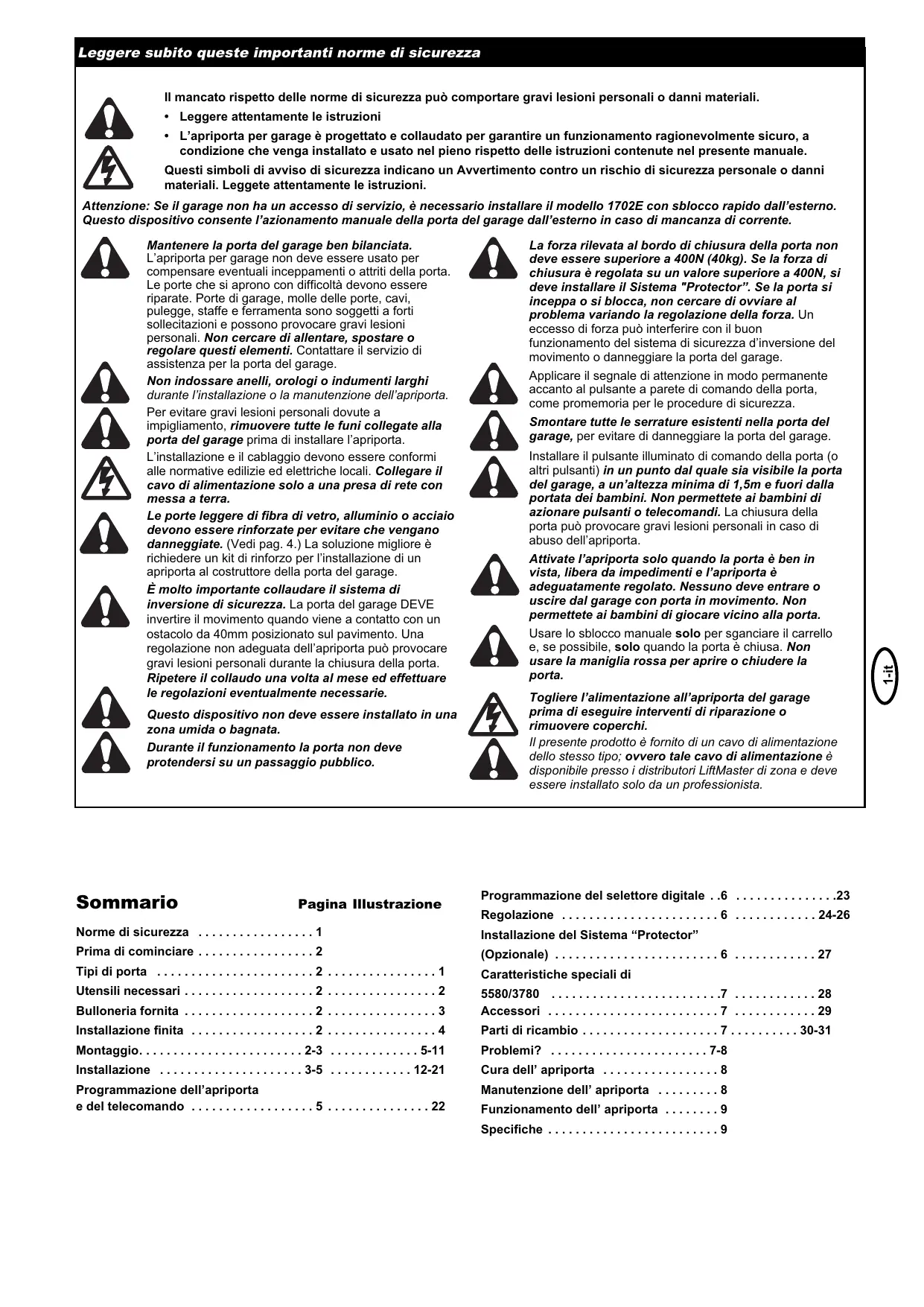

• Leggere attentamente le istruzioni
• L’apriporta per garage è progettato e collaudato per garantire un funzionamento ragionevolmente sicuro, a condizione che venga installato e usato nel pieno rispetto delle istruzioni contenute nel presente manuale. Questi simboli di avviso di sicurezza indicano un Avvertimento contro un rischio di sicurezza personale o danni materiali. Leggete attentamente le istruzioni. Attenzione: Se il garage non ha un accesso di servizio, è necessario installare il modello 1702E con sblocco rapido dall’esterno. Questo dispositivo consente l’azionamento manuale della porta del garage dall’esterno in caso di mancanza di corrente. Questo dispositivo non deve essere installato in una zona umida o bagnata. Durante il funzionamento la porta non deve protendersi su un passaggio pubblico. Sommario Pagina Illustrazione La forza rilevata al bordo di chiusura della porta non deve essere superiore a 400N (40kg). Se la forza di chiusura è regolata su un valore superiore a 400N, si deve installare il Sistema "Protector”. Se la porta si inceppa o si blocca, non cercare di ovviare al problema variando la regolazione della forza. Un eccesso di forza può interferire con il buon funzionamento del sistema di sicurezza d’inversione del movimento o danneggiare la porta del garage. Applicare il segnale di attenzione in modo permanente accanto al pulsante a parete di comando della porta, come promemoria per le procedure di sicurezza. Smontare tutte le serrature esistenti nella porta del garage, per evitare di danneggiare la porta del garage. Installare il pulsante illuminato di comando della porta (o altri pulsanti) in un punto dal quale sia visibile la porta del garage, a un’altezza minima di 1,5m e fuori dalla portata dei bambini. Non permettete ai bambini di azionare pulsanti o telecomandi. La chiusura della porta può provocare gravi lesioni personali in caso di abuso dell’apriporta. Attivate l’apriporta solo quando la porta è ben in vista, libera da impedimenti e l’apriporta è adeguatamente regolato. Nessuno deve entrare o uscire dal garage con porta in movimento. Non permettete ai bambini di giocare vicino alla porta. Usare lo sblocco manuale solo per sganciare il carrello e, se possibile, solo quando la porta è chiusa. Non usare la maniglia rossa per aprire o chiudere la porta. Togliere l’alimentazione all’apriporta del garage prima di eseguire interventi di riparazione o rimuovere coperchi. Il presente prodotto è fornito di un cavo di alimentazione dello stesso tipo; ovvero tale cavo di alimentazione è disponibile presso i distributori LiftMaster di zona e deve essere installato solo da un professionista. Programmazione del selettore digitale . .6 . . . . . . . . . . . . . . .23 Regolazione . . . . . . . . . . . . . . . . . . . . . . . 6 . . . . . . . . . . . . 24-26 Norme di sicurezza . . . . . . . . . . . . . . . . . 1 Installazione del Sistema “Protector” Prima di cominciare . . . . . . . . . . . . . . . . . 2 (Opzionale) . . . . . . . . . . . . . . . . . . . . . . . . 6 . . . . . . . . . . . . 27 Tipi di porta . . . . . . . . . . . . . . . . . . . . . . . 2 . . . . . . . . . . . . . . . . 1 Caratteristiche speciali di Utensili necessari . . . . . . . . . . . . . . . . . . . 2 . . . . . . . . . . . . . . . . 2 Bulloneria fornita . . . . . . . . . . . . . . . . . . . 2 . . . . . . . . . . . . . . . . 3 5580/3780 . . . . . . . . . . . . . . . . . . . . . . . . .7 . . . . . . . . . . . . 28 Accessori . . . . . . . . . . . . . . . . . . . . . . . . . 7 . . . . . . . . . . . . 29 Installazione finita . . . . . . . . . . . . . . . . . . 2 . . . . . . . . . . . . . . . . 4 Parti di ricambio . . . . . . . . . . . . . . . . . . . . 7 . . . . . . . . . . 30-31 Montaggio. . . . . . . . . . . . . . . . . . . . . . . . 2-3 . . . . . . . . . . . . . 5-11 Problemi? . . . . . . . . . . . . . . . . . . . . . . . 7-8 Installazione . . . . . . . . . . . . . . . . . . . . . 3-5 . . . . . . . . . . . . 12-21 Cura dell’ apriporta . . . . . . . . . . . . . . . . . 8 Programmazione dell’apriporta e del telecomando . . . . . . . . . . . . . . . . . . 5 . . . . . . . . . . . . . . . 22 Manutenzione dell’ apriporta . . . . . . . . . 8 Funzionamento dell’ apriporta . . . . . . . . 9 Specifiche . . . . . . . . . . . . . . . . . . . . . . . . . 9 1-it Mantenere la porta del garage ben bilanciata. L’apriporta per garage non deve essere usato per compensare eventuali inceppamenti o attriti della porta. Le porte che si aprono con difficoltà devono essere riparate. Porte di garage, molle delle porte, cavi, pulegge, staffe e ferramenta sono soggetti a forti sollecitazioni e possono provocare gravi lesioni personali. Non cercare di allentare, spostare o regolare questi elementi. Contattare il servizio di assistenza per la porta del garage. Non indossare anelli, orologi o indumenti larghi durante l’installazione o la manutenzione dell’apriporta. Per evitare gravi lesioni personali dovute a impigliamento, rimuovere tutte le funi collegate alla porta del garage prima di installare l’apriporta. L’installazione e il cablaggio devono essere conformi alle normative edilizie ed elettriche locali. Collegare il cavo di alimentazione solo a una presa di rete con messa a terra. Le porte leggere di fibra di vetro, alluminio o acciaio devono essere rinforzate per evitare che vengano danneggiate. (Vedi pag. 4.) La soluzione migliore è richiedere un kit di rinforzo per l’installazione di un apriporta al costruttore della porta del garage. È molto importante collaudare il sistema di inversione di sicurezza. La porta del garage DEVE invertire il movimento quando viene a contatto con un ostacolo da 40mm posizionato sul pavimento. Una regolazione non adeguata dell’apriporta può provocare gravi lesioni personali durante la chiusura della porta. Ripetere il collaudo una volta al mese ed effettuare le regolazioni eventualmente necessarie. Prima di cominciare 1. Guardare la parete o il soffitto sopra la porta del garage. La mensola della testata deve essere fissata saldamente alle strutture di sostegno. 2. Il garage ha il soffitto rifinito? In questo caso può essere necessario aggiungere una mensola di supporto e addizionale bulloneria di fissaggio (non fornita). 3. A seconda del tipo di porta, può essere necessario un tipo speciale di braccio della porta. Consultare il Vostro fornitore. 4. Se il garage non è dotato di una porta d’accesso, in aggiunta alla porta del garage, sarà necessario installare il Modello 1702E con sgancio rapido esterno.

5. Inidividuare il tipo di porta e stabilire se e' necessario Chamberlain Arm o Protector System.

Porta intera con solo binario orizzontale.

Porta intera con binario verticale e orizzontale – Richiede braccio della porta speciale (E, The Chamberlain Arm™) e The Protector System™ (29(9)). Consultate il Vostro fornitore. Porta a sezioni con binario curvo – si 20B – collegare il braccio. Si richiede The Protector System™ (29(9)) per porte oltre 2,5 m di altezza. Porta con tettuccio – Richiede braccio della porta speciale (E, The Chamberlain Arm™) e The Protector System™ (29(9)). Consultate il Vostro fornitore. The Chamberlain Arm™ per porte di tipo B e D.

6 Installazione della catena 2 Utensili necessari 3 Bulloneria fornita (1) Perno a testa piana (2) Viti per legno (3) Viti (4) Perni a testa piana (5) Viti a testa esagonale (6) Fune (7) Maniglia (8) Graffette isolate (9) Tasselli a espansione (10) Rondella (11) Dadi (12) Collare (13) Tasselli a espansione 8mm (14) Viti per lamiera (15) Viti del carrello (16) Vite di arresto 4 Installazione finita Procedendo con l’operazione di montaggio può essere utile seguendo questo manuale far riferimento alle illustrazioni di una installazione finita. (1) Manicotto di testa (9) lenti della luce (2) Staffa puleggia catena (10) fune e maniglia per lo sgancio manuale (3) carrello (11) braccio curvo della porta (4) rotaia (12) braccio diritto della porta (5) catena/cinghia (13) Staffa e piastra porta (6) mensola per appendere (14) mensola della testata (7) cavo di alimentazione (15) leva di sgancio del carrello (8) apriporta MONTAGGIO – FASI IMPORTANTE: se la porta è a tettuccio o intera con doppia guida, quando si monti la rotaia si devono seguire le istruzioni allegate all'accessorio (The Chamberlain Arm™) che si trovano allegate al Manuale di istruzioni. 5 Montaggio della guida NOTA: Se l’apriporta è stato fornito con una guida monopezzo, andare al punto 8. Lubrificare i bordi interni degli spezzoni di guida con il grasso (1). Appoggiare gli spezzoni di guida (2) su una superficie piana per il montaggio. I quattro spezzoni della guida sono intercambiabili fra loro. Infilare il manicotto della guida (3) sullo spezzone. Assemblare la guida infilando il manicotto sullo spezzone adiacente. Picchiettare la guida assemblata (4) su un pezzo di legno (5) per livellare gli spezzoni. Ripetere con gli altri spezzoni della guida. Estrarre la catena/cinghia dalla confezione e stenderla sul pavimento senza attorcigliarla. Inserire i perni della maglia di giunzione (3) attraverso la maglia della catena e il foro del carrello (5).(allegato l’imagine) Applicare il cappuccio (2) sui perni. Infilare la molla a clip (1) sul cappuccio e sulle tacche dei perni, bloccando saldamente entrambi i perni nella loro posizione. 7 Inserimento della catena nella guida e montaggio della testata Infilare la staffa della puleggia (1) e il carrello interno (2) nell’estremità posteriore (lato apriporta) della guida assemblata (3), assicurandosi di inserire la staffa della puleggia come mostrato nella figura con la freccia (4) rivolta verso la parte frontale (lato testata) della guida (5). Spingere la staffa verso l’estremità anteriore (testata) della guida (5). Inserire la vite del carrello (6) nella staffa del manicotto della testata (7). Avvitare il dado (8) sulla vite del carrello senza stringere. Inserire la vite (6) del manicotto della testa (7) nell’apposito scasso nella staffa della puleggia del carrello (1). Far scorrere il manicotto di testa (7) verso l’estremità frontale (lato testata) della guida (4). 8 Fissaggio del carrello alla guida Infilare il carrello esterno (1) nella guida (2), assicurandosi che la freccia sul carrello (3) sia rivolta verso la porta (4). Far scorrere il carrello esterno lungo la guida finché si incastra con il carrello interno. 9 Fissaggio del distributore della catena Fissare il distributore della catena (1) all’apriporta (2) usando le viti con testa a croce (3). 2-it

installazione della catena Estrarre quattro viti a testa esagonale con spallamento (1) dalla parte superiore dell’apriporta. Posizionare la guida (2) sull’apriporta, a filo con i fermi (3) sulla parte superiore dell’apriporta Avvolgere la catena (4) attorno alla fessura nel’estensore (5) e sul rocchetto (6). Spingere il gruppo della staffa della puleggia folle verso la parte frontale della guida per eliminare il gioco della catena. Allineare i fori per le viti sulle staffe (6) con i fori per le viti sull’apriporta. Fissare le staffe all’apriporta con le viti estratte in precedenza. Stringere saldamente le viti. I denti del rocchetto dell’apriporta devono essere ingranati con la catena. Inserire la vite (8) nel foro della vite di arresto del carrello (9) e stringere con rondella (10) e dado (11). ATTENZIONE: Usare solo le viti fornite in dotazione con la parte superiore dell’apriporta. Qualsiasi altra vite danneggerebbe gravemente l’apriporta. 11 Montaggio del manicotto della testata Stringere il dado sulla vite del carrello con le dita. Infilare la punta ( 1) di un cacciavite in una delle fessure della ghiera (2) e e bloccarla saldamente contro il manicotto della testata. Con una chiave inglese (3), afferrare l’estremità quadra del dado (4) e ruotare di circa 1/4 di giro in senso orario finché il dado (2) non viene a contatto con il manicotto della testata (5). In questo modo la molla è regolata per una tensione ottimale della catena. La catena potrebbe cadere dal rocchetto se è troppo allentata. Se la catena cade, stringere nuovamente il dado a molla ruotandolo di 1/2 giro in senso orario. NON tendere eccessivamente la catena. INSTALLAZIONE – FASE Portare occhiali di protezione quando si eseguono lavori verso l’alto, per evitare di farsi male agli occhi. Smontare tutte le serrature della porta del garage per evitare che la porta del garage possa essere danneggiata. Per evitare possibili danni alla persona, dovuti a aggrovigliamenti, togliere tutte le funi collegate alla porta del garage prima di installare l’apriporta. Si raccomanda che, dove lo spazio lo permetta, l’apriporta sia installato a 2,1m o più dal pavimento. 12 Posizionare la mensola della testata La mensola della testata deve essere fissata rigidamente a una struttura di sostegno del garage. Rinforzare la parete o il soffitto con un’asse di 40mm se necessario, altrimenti ci potranno essere problemi con il funzionamento del sistema di sicurezza d’inversione del movimento. La mensola della testata può esser fissata tanto alla parete (1) quanto al soffitto (3). Seguire le istruzioni che sono più adatte ai particolari requisiti del caso. Con la porta chiusa, marcare la linea centrale verticale (2) della porta del garage. Prolungare questa linea fino alla parete della testata sopra la porta. Aprire la porta fino al punto di fine corsa. Tracciare una linea orizzontale (4) sulla parete di testa, 5cm al di sopra del punto massimo, per lasciare spazio sufficiente al movimento del bordo superiore della porta. 13 Installazione della mensola della testata NOTA: Fare riferimento alle mezzerie, verticale e orizzontale, tracciate al punto 12 per il corretto posizionamento della staffa di testa. A. Montaggio a parete: Centrare la staffa di testa (1) sulla mezzeria verticale (2) con il bordo inferiore della staffa di testa sulla mezzeria orizzontale (4) (con la freccia rivolta verso il soffitto). Contrassegnare tutti i fori della staffa di testa (5). Praticare fori pilota da 4,5mm e fissare la staffa di testa con le viti per legno (3). Per il montaggio su pareti di cemento, usare i tasselli a espansione per cemento forniti in dotazione. B. Montaggio a soffitto: Prolungare la mezzeria verticale (2) sul soffitto. Centrare la staffa di testa (1) sulla mezzeria verticale a non più di 150mm dalla parete. Verificare che la freccia sia rivolta verso la parete. Contrassegnare tutti i fori della staffa (5). Praticare fori pilota da 4,5mm e fissare la staffa di testa con le viti per legno (3). Per il montaggio su soffitti in cemento, usare i tasselli a espansione per cemento (6) forniti in dotazione. 14 Fissare la rotaia alla mensola della testata Collocare l’apriporta sul pavimento del garage, sotto la mensola della testata. Usare il materiale da imballaggio per proteggerne la copertura. Sollevare la guida finché i fori nel manicotto di testa risultano allineati con i fori nella staffa di testa. Assemblare con il perno a testa piana (1). Inserire il collare (2) per fissare. NOTA: Perché la rotaia possa liberare le molle della porta a sezioni può essere necessario sollevare l’apriporta e metterlo su un supporto temporaneo. L’apriporta deve essere fissato a un supporto o tenuto saldamente al suo posto da un’altra persona. 15 Posizionamento dell’apriporta NOTA: Per stabilire la distanza ideale fra la porta e la rotaia è utile usare un’asse di 25mm (1) (non è necessaria quando l’altezza libera sia insufficiente). Sollevare l’apriporta e collocarlo su una scala a libro. Aprire la porta del garage. Mettere un’asse di 25mm (1) piatta sulla parte di sopra della porta, vicino alla linea centrale, come illustrato. Appoggiare la rotaia sull’asse. Se la porta alzata urto il carrello, tirare verso il basso il braccio di sgancio del carrello, in modo da staccare le sezioni interne/esterne. Il carrello può rimanere non collegato finché non sia completato il collegamento tra il braccio della porta e il carrello. 3-it 10 Fissaggio della guida all’apriporta e 16 Come appendere l’apriporta 19 Installazione del comando della porta L’apriporta deve essere fissato saldamente a una struttura di sostegno del garage. Posizionare i pulsanti in un punto dal quale sia visibile la porta del garage (almeno a 1,5 m di altezza), lontano dalla porta e dai suoi componenti, e fuori dalla portata dei bambini. La porta del garage in movimento rischia di provocare gravi lesioni personali in caso di cattivo utilizzo dell’apriporta. Non permettete ai bambini di usare il comando della porta o il telecomando. Applicare il segnale di attenzione in modo permanente sulla parete accanto al comando della porta, come promemoria per le procedure di sicurezza. Ci sono due morsetti a viti (1) nella parte dietro del pulsante illuminato (2). Rimuovere circa 6mm di materiale isolante dal cavetto da campanelli (4). Separare i fili in modo da poter collegare il filo bianco/rosso alla vite del morsetto 1 e quello bianco alla vite del morsetto 2. Fissare il pulsante illuminato a una parete interna del garage con le viti di lamiera (3) fornite. Trapanare fori 4mm e usare ancoraggi (6) se si deve installarlo in un muro a secco. Un posto adatto è a fianco della porta di servizio, lontano dalla portata dei bambini. Far correre il filo da campanello lungo la parete e il soffitto fino all’apriporta. Usare le graffette isolate (5) per fissare il filo. I morsetti a innesto rapido del ricevitore si trovano sul pannello posteriore dell’apriporta. Collegare il cavo da campanello ai morsetti nel modo seguente: bianco/rosso al rosso (7) e bianco al bianco (8). Funzionamento del pulsante illuminato Premere il pulsante per aprire o chiudere la porta. Premere nuovamente per invertire il movimento della porta durante il ciclo di chiusura o apertura. 17 Fissaggio della fune e della maniglia per lo sblocco d’emergenza Far passare una estremità della fune (1) attraverso il foro sopra la maniglia rossa, in modo che la scritta "ATTENZIONE" sia leggibile, come illustrato (3). Fissare con un nodo (2) dall’alto verso il basso. Il nodo deve essere a almeno 25mm dall’estremità della fune per evitare che si possa sciogliere. Far passare l’altra estremità della fune attraverso il foro nel braccio di sgancio del carrello esterno (4). Regolare la lunghezza della fune in modo che la maniglia sia a 1,8m dal pavimento. Fissare con un nodo dall’alto verso il basso. NOTA: Se fosse necessario tagliare la fune, sigillare a caldo l’estremità della fune, che è stata tagliata, con un fiammifero o con un accendino per evitare che si sfilacci. 18 Installazione della luce Premere le linguette di rilascio sui lati della lente (2). Ruotare delicatamente la lente all’indietro e verso il basso, finché la cerniera della lente è completamente aperta. Non rimuovere la lente. Installare una lampadina (1) da 40 watt max. (zoccolo E27) nell’apposito zoccolo (3) come mostrato in figura. La luce si accende e resta accesa per 2,5 minuti quando viene collegata l’alimentazione. Dopo 2,5 minuti la luce si spegne. Ripetere la procedura all’inverso per chiudere la lente. Sostituire le lampadine bruciate con modelli per impieghi gravosi. Collegamento dell’energia elettrica PER EVITARE PROBLEMI DI INSTALLAZIONE, NON AZIONARE L’APRIPORTA FINCHE’ LE ISTRUZIONI NON DICANO DI FARLO. Collegate il cavo di alimentazione solo a una presa di rete con MESSA A TERRA secondo le istruzioni di cablaggio della targhetta attaccata al cavo di alimentazione (e in conformità alle norme vigenti). 20 Fissaggio della staffa della porta Se la porta del garage è un modello con tettuccio o un modello intero con doppio binario, è necessario un corredo per la conversione del braccio della porta. Seguire le istruzioni per l’installazione relative alla sostituzione del braccio della porta. Togliere e montare il corredo di conversione del braccio della porta con molta cura. Fare attenzione a non mettere le dita dove ci siano parti in movimento. NOTA: Per le porte di garage leggere sono necessari rinforzi orizzontali e verticali. Procedimento per l’installazione di porte a sezioni o intere: La staffa della porta (1) è provvista di fori di fissaggio sul lato destro e sinistro. Assemblare e installare la staffa e la piastra (2) qualora l’installazione richieda fori di fissaggio superiori e inferiori.

1. Centrare la staffa della porta (con o senza la sua piastra, secondo

necessità) in cima alla faccia interna della porta, come mostrato in figura. Contrassegnare i fori. A. Porta monoblocco o sezionale con un binario: montare la staffa in alto sul lato interno della porta. B. Porta sezionale con due binari orizzontali: montare la staffa a 150 - 250 mm dal bordo superiore della porta.

2. A. Porte di legno

Praticare fori da 8 mm e fissare la staffa della porta con dado, rondella e vite del carrello (3) oppure usare le viti per legno. B. Porte di lamiera Fissare con viti per lamiera (4). C. Porte intere opzionali Fissare con viti per lamiera (4). 4-it Tre installazioni tipo sono illustrate. Il vostro caso potrà essere diverso. Le mensole per appendere (1) devono essere a angolo (figura A) per offrire un supporto rigido. Se il soffitto è rifinito (figura B) attaccare una solida mensola di metallo (non fornita) (4) a una struttura di sostegno prima di installare l’apriporta. Per montaggio su calcestruzzo (figura C), usare gli ancoraggi per calcestruzzo forniti (5). Su ciascun lato dell’apriporta misurare la distanza dall’apriporta alla struttura di sostegno (o sul soffitto). Tagliare tutte e due i pezzi della mensola per appendere alla distanza desiderata. Appiattire una estremità di ciascuna mensola e piegarla o torcerla in modo da adattarla agli angoli di fissaggio. Non piegare dove ci sono i fori della mensola. Trapanare fori di guida di 4,5mm nelle strutture di sostegno (o sul soffitto). Fissare le staffe ai supporti con viti per legno (2). Sollevare l’apriporta e fissarlo alle mensole per appendere con una vite, una rondella di fermo e un dado (3). Accertarsi che la rotaia sia centrata sulla porta. TOGLIERE l’asse di 25mm. Azionare la porta manualmente. Se la porta urta la rotaia, alzare la mensola della testata. Con il grasso, lubrificare la superficie inferiore della guida (6). impostazione dei limiti NOTA: Per le porte intere, non collegare il braccio della porta al carrello prima di impostare i limiti. Il mancato rispetto delle istruzioni può causare il danneggiamento della porta. Vedere sotto. A. INSTALLAZIONE DI PORTE INTERE: Collegare le sezioni del braccio diritto (1) e del braccio curvo della porta (2) in modo da ottenere la massima lunghezza possibile con bulloneria (3, 4 e 5). Con la porta chiusa, collegare la sezione del braccio diritto della porta alla mensola della porta con un perno di fissaggio (6). Fissare con un anello di fermo (7). Prima di collegare il braccio della porta al carrello, regolare i limiti di corsa. Le viti per la regolazione del limite di corsa si trovano sul pannello di sinistra. Regolazione dell’apertura della porta: Diminuire il limite verso l’alto. Far fare alla vite per la regolazione del limite verso l’alto 4 giri e 1/2 in senso antiorario. Premere il pulsante illuminato. Il carrello si muoverà fino a raggiungere la posizione di completa apertura (8). Portare manualmente la porta in posizione di completa apertura (parallela al pavimento) e alzare il braccio della porta (9) fino al carrello. Il braccio deve toccare il carrello solo dietro il foro di connessione (10) del braccio della porta, come si può vedere nel disegno a linee continue. Aumentare il limite verso l’alto, se necessario. Un giro completo equivale a 7,5cm di corsa della porta. Regolazione della chiusura della porta: Diminuire il limite verso il basso. Far fare alla vite per la regolazione del limite verso il basso 4 giri in senso orario. Premere il pulsante illuminato. Il carrello si muoverà fino a raggiungere la posizione di completa chiusura (11). Chiudere a mano la porta e alzare il braccio della porta (12) fino al carrello. Il braccio deve toccare il carrello solo davanti al foro di connessione del braccio della porta (13), come si può vedere nel disegno a linee tratteggiate. Diminuire il limite verso il basso, se necessario. Un giro completo equivale a 7,5cm di corsa della porta. Collegare il braccio della porta al carrello: Con la porta chiusa, collegare il braccio curvo al carrello con il restante perno di fissaggio. Fissare con un anello di fissaggio. NOTA: Se necessario, alzare leggermente la porta per fare il collegamento. Far fare all’apriporta un ciclo completo di funzionamento. Se la porta, in posizione di completa apertura, ha una leggera pendenza "all’indietro", diminuire il limite verso l’alto, finchè la porta non sia parallela al pavimento. B. INSTALLAZIONE SU PORTA SEZIONALE: Collegare come illustrato in Figura B, quindi passare al Punto 24. 22 Programmazione dell’apriporta e del telecomando Azionare l’apriporta soltanto quando la porta sia perfettamente visibile, priva di ostruzioni e regolata in modo appropriato. Nessun deve entrare o uscire dal garage quando la porta è in movimento. Non lasciar usare a bambini il pulsante/i pulsanti o il telecomando/i telecomandi. Non lasciar giocare i bambini vicino alla porta. L’apparecchio ricevente dell’apriporta del garage e l’apparecchio trasmittente del telecomando sono forniti di codici corrispondenti. Se si acquistano altri telecomandi, l'apriporta del garage deve essere programmato ad accettare il codice dei nuovi telecomandi. Programmazione del ricevitore su codici aggiuntivi del telecomando: Con il pulsante "LEARN”

1. Premere e rilasciare il pulsante "learn” sull’apriporta. La spia di

apprendimento si accende con luce fissa per 30 secondi (1).

2. Entro 30 secondi, premere e tenere premuto il pulsante del

telecomando che si desidera utilizzare per aprire la porta del garage (2).

3. Rilasciare il pulsante quando la spia dell’apriporta lampeggia. Il

codice è stato memorizzato. Se la lampadina non è installata, si sentiranno due scatti secchi (3). Con il comando multifunzione della porta:

1. Premere e tenere premuto il pulsante sul telecomando che si

desidera utilizzare per aprire la porta del garage (4).

2. Tenendo premuto il pulsante del telecomando, premere e tenere

premuto il pulsante LIGHT sul comando multifunzione della porta (5).

3. Tenere premuti entrambi i pulsanti premendo

contemporaneamente sulla barra del comando multifunzione della porta (tre pulsanti premuti simultaneamente) (6).

4. Rilasciare i pulsanti quando la spia dell’apriporta lampeggia. Il

codice è stato memorizzato. Se la lampadina non è installata, si sentiranno due scatti secchi (7). A questo punto, l’apriporta entrerà in funzione premendo il pulsante del telecomando. Se il pulsante del telecomando viene rilasciato prima che la spia lampeggi, l’apriporta non memorizza il codice. Azzeramento di tutti i codici del telecomando Per disattivare un telecomando, cancellare dapprima tutti i codici: Premere e tenere premuto il pulsante arancione "learn” sull’apriporta finché la spia non si spegne (ca. 6 secondi). Tutti i codici vengono cancellati. Riprogrammazione dei telecomandi o dei selettori digitali. Telecomando a 3 canali Se fornito in dotazione con l’apriporta per garage, il pulsante grande viene programmato in fabbrica per l’azionamento dell’apriporta. Gli altri pulsanti sui telecomandi o mini-telecomandi a 3 canali rolling code possono essere programmati per azionare attivare altri apriporta o cancelli con rolling code. 5-it 21 Montaggio del braccio della porta e 23 Programmazione del selettore digitale 25 Impostazione della forza Attivare l’apriporta solo quando la porta è ben in vista, libera da impedimenti e adeguatamente regolata. Nessuno deve entrare o uscire dal garage con porta in movimento. Non permettere ai bambini di azionare pulsanti o telecomandi. Non permettere ai bambini di giocare vicino alla porta. NOTA: Il nuovo selettore digitale deve essere programmato per azionare l’apriporta del garage. Programmazione del ricevitore su codici aggiuntivi del telecomando. Con il pulsante "LEARN”:

1. Premere e rilasciare il pulsante "learn” (1) sull’apriporta. La spia di

apprendimento si accende con luce fissa per 30 secondi.

2. Entro 30 secondi, digitare un codice di riconoscimento personale

(PIN) a quattro cifre sul tastierino (2), quindi premere e tenere premuto il pulsante ENTER.

3. Rilasciare il pulsante quando la spia dell’apriporta lampeggia (3). Il

codice è stato memorizzato. Se la lampadina non è installata, si sentiranno due scatti secchi. NOTA: Questo metodo richiede due persone se il selettore digitale è già montato all’esterno del garage. Con il comando multifunzione della porta:

1. Digitare un codice di riconoscimento personale (PIN) a quattro cifre

sul tastierino, quindi premere e tenere premuto il pulsante ENTER (4).

2. Tenendo premuto il pulsante ENTER, premere e tenere premuto il

pulsante LIGHT sul comando multifunzione della porta (5).

3. Tenere premuti i pulsanti ENTER e LIGHT premendo

contemporaneamente sulla barra del comando multifunzione (6) della porta (tre pulsanti premuti simultaneamente).

4. Rilasciare i pulsanti quando la spia dell’apriporta lampeggia. Il

codice è stato memorizzato. Se la lampadina non è installata, si sentiranno due scatti secchi (7). La forza misurata sul bordo di chiusura della porta non deve superare 400N (40kg). Se la forza di chiusura misurata è superiore a 400N, è necessario installare il sistema Protector. Vedi Punto 27. Il pulsante di impostazione della forza si trova sul pannello posteriore del gruppo motore. L’impostazione della forza regola la potenza necessaria per aprire e chiudere la porta. Se le forze sono insufficienti, la corsa della porta può essere soggetta a inversioni inutili. Individuare il pulsante arancione (1) sul pannello posteriore del gruppo motore. Premere il pulsante arancione due volte per accedere alla modalità di regolazione della forza. Il LED (spia luminosa) lampeggia. Premere il pulsante a parete o il telecomando programmato forniti in dotazione con l’apriporta. La porta si porterà nella posizione di APERTURA o CHIUSURA. Premere nuovamente il pulsante: la porta si porterà nella posizione opposta. Premere nuovamente il pulsante se il LED continua a lampeggiare. La porta deve effettuare un ciclo completo, SU e GIÙ, affinché la forza venga regolata correttamente. Se la porta inverte la corsa prima di raggiungere il limite di apertura o chiusura, ripetere il procedimento. Il LED (spia luminosa) smette di lampeggiare quando la forza è stata memorizzata. Nota: Se non si riesce a impostare i limiti, tornare alla sezione 24. REGOLAZIONE – SEZIONI 24 Regolazione del limite Far fare all’apriporta un ciclo completo di funzionamento. La regolazione dei limiti non è necessaria quando la porta si apre e si chiude completamente e non inverte il movimento senza ragione quando è nella posizione di chiusura completa. Individuare il pulsante arancione (1) sul pannello posteriore del gruppo motore. Premere il pulsante arancione due volte per accedere alla modalità di regolazione della forza. NOTA: Il fatto che l’apriporta viene fatto funzionare più volte durante il procedimento per la regolazione potrà causare il surriscaldamento del motore che si spegnerà. Si consiglia un periodo di raffreddamento di 15 minuti dopo che l’apriporta è stato azionato per 5 volte di seguito. Leggere attentamente quanto segue prima di passare al regolamento della forza. Usare un cacciavite per la regolazione dei limiti. Se la porta non si apre completamente, ma l’apertura è di almeno 1,5m: Aumentare la corsa verso l’alto. Girare la vite di regolazione del limite verso l’alto (1) in senso orario. Un giro equivale a 5cm di corsa. Se l’apertura della porta non è di almeno 1,5m. Regolare la forza, vedere Regolazione della forza: Impostare l’apriporta sulla modalità di regolazione della forza, vedi Regolazione della forza. Se la porta non si apre completamente: Se il braccio della porta è alla sua massima lunghezza, aumentare la corsa verso il basso. Girare la vite di regolazione del limite verso il basso (2) in senso antiorario. Ogni giro equivale a 5cm di corsa. Se la porta ancora non si chiude completamente vuol dire che la mensola della testata è collocata troppo in alto. Se l’apriporta inverte il movimento quando la porta è completamente chiusa: Diminuire la corsa verso il basso. Girare la vite di regolazione verso il basso (2) in senso orario. Ogni giro equivale a 5cm di corsa. Se la porta inverte il movimento quando si sta chiudendo e non c’è nulla che interferisca con la corsa: Controllare che la porta non si inceppi. Tirare la maniglia di sgancio manuale. Aprire e chiudere la porta a mano. Se la porta si inceppa, chiamare un tecnico per porte di garage. Se la porta non si inceppa e non è sbilanciata, pimpostare l’apriporta sulla modalità di regolazione della forza, vedi Regolazione della forza. PASSARE AL PUNTO 25 "REGOLAZIONE DELLA FORZA"PER COMPLETARE IL PUNTO 24 "REGOLAZIONE DEI LIMITI". L’apprendimento della forza è necessario per il corretto funzionamento dei limiti di corsa della porta. 26 Test del sistema di sicurezza di inversione del movimento Il test di sicurezza del sistema di inversione del movimento è molto importante. La porta del garage deve invertire il movimento non appena venga a contatto con un ostacolo di 40mm che si trovi sul pavimento. Se l’apriporta non è regolato in modo appropriato, la porta del garage, chiudendosi, può causare gravi danni alle persone. Ripetere il test una volta al mese e regolare secondo le necessità. Procedimento: Sul pavimento, in direzione della chiusura mettere un ostacolo dello spessore di 40mm (1). Azionare la porta nella fase di chiusura, a contatto con l'ostacolo la porta deve invertire il movimento. Se la porta si ferma quando viene a contatto con l’ostacolo, vuol dire che non va abbastanza avanti nel percorso verso il basso. Aumentare il limite verso il basso, girando la vite di regolazione del limite verso il basso di 1/4 di giro in direzione antioraria. Ripetere il test. Quando la porta inverte il movimento venendo a contatto con un ostacolo di 40mm, togliere l’ostacolo e far fare all’apriporta un ciclo completo di funzionamento. La porta non deve invertire il movimento se è in posizione di chiusura completa. Se lo fa, In caso contrario, regolare i limiti e la forza e ripetere la prova di inversione di sicurezza. Verificare che la porta non si apra completamente aggiungendo un peso di 20 kg alla base della porta. 27 Installazione del Sistema “Protector” (si veda “Accessori”) Installare questo accessorio per tutte le installazioni su porte basculanti, porte intere con binario verticale e orizzontale, porte con altezza superiore a 2,5m, e quando la forza di chiusura misura alla base della porta è superiore a 400N (40kg). Dopo che l’apriporta è stato installato e regolato, si può installare l’accessorio Sistema "Protector". Le istruzioni sono accluse a questo accessorio. Il Sistema "Protector" fornisce un’ulteriore misura di sicurezza contro il pericolo che un bambino venga colpito dalla porta del garage. Il Sistema fa uso di un raggio di luce invisibile che, quando viene interrotto da un ostacolo, fa aprire la porta se si sta chiudendo e impedisce che una porta aperta si chiuda. Lo si raccomanda particolarmente a quei proprietari di casa che abbiano bambini piccoli. Nota: L’apriporta rileverà automaticamente il sistema Protector quando è installato. L’apriporta non si chiude se i sensori non sono allineati. 6-it (opzionale) 28 Funzioni speciali PROBLEMI?

Collegamento passo d’uomo

1. L’apriporta non funziona né premendo il pulsante, né usando

Scollegare l’apriporta dall’alimentazione! Rimuovere il coperchio. Individuare la morsettiera ausiliaria (TB1) sulla scheda di comando. Rimuovere il cavallotto dai morsetti dai terminali dei morsetti 1 e 2 (non raffigurati). Sostituire con i terminali dell’interruttore a contatto come mostrato in figura. Collegamento del lampeggiante

Il lampeggiante può essere installato ovunque. Collegare i terminali della lampada ai morsetti 3 e 4 della morsettiera. Adattatore antenna coassiale 29 Accessori (1) Modello 94330E (2) Modello 94333E (3) Modello 94335E (4) Modello 94334E (5) Modello 975EML Telecomando a funzione singola Telecomando a 3 funzioni Mini-telecomando a 3 funzioni Mini-telecomando a 4 funzioni Dispositivo laser di aiuto parcheggio per garage (6) Modello 128LM Radiocommando a 2 funzioni (7) Modello 9747E Sistema di entrata senza chiavi (8) Modello 78LM Pannello di comando della porta a più funzioni (9) Modello 760E Serratura esterna (10) Modello 1702E Sgancio rapido esterno (11) Modello 770E Sistema "Protector" (12) Modello 1703E Il braccio “Chamberlain”The Chamberlain Arm™ (13) Modello FLA230 Kit lampeggiante (14) Modello 16200LM Interruttore a scatto (15) Modello MDL100LM Chiavistello meccanico per porta (16) Modello EQL01 Maniglia di sgancio rapido - 2,5m Modello EQL02 Maniglia di sgancio rapido - 4,0m (17) Modello 100027 Selettore a chiave, 1 funzione (a parete - 100010) Modello 100041 Selettore a chiave, 2 funzioni (a parete - 100034)

Sistema di entrata – ai morsetti dell’apriporta: rosso-1 e bianco-2 Serratura esterna – ai morsetti dell’apriporta: rosso-1 e bianco-2 Sistema "Protector" – ai morsetti dell’apriporta: bianco-2 e nero-3 Pannello di comando – ai morsetti dell’apriporta: rosso-1 e bianco-2 30 31 Parti di ricambio

• Il pulsante della porta è illuminato? Se non lo è, togliere il cavetto da campanelli dai morsetti dell’apriporta. Cortocircuitare i morsetti 1 e 2 toccando entrambi i morsetti allo stesso tempo con un pezzo di metallo (cacciavite o moneta). Se l’apriporta funziona, controllare che non ci sia un contatto difettoso nel pulsante illuminato o un cortocircuito sotto i punti di metallo o un cavo spezzato.
• I collegamenti elettrici sono giusti? Rivedere pagina 4.

3. La porta funziona usando il pulsante a parete ma non usando

• Controllare la batteria e sostituirla se necessario.
• La spia sul comando a parete lampeggia? Premere il pulsante con il simbolo della chiave per sbloccare l’apriporta e consentirne l’azionamento mediante telecomando.
• Il LED del ricevitore sul retro dell’apriporta lampeggia quando si preme il trasmettitore? Il ricevitore dell’apriporta deve apprendere nuovamente il codice del telecomando. Seguire le istruzioni a pagina 5.
• In caso di acquisto di un nuovo telecomando, verificarne la compatibilità sulla confezione o contattare il servizio clienti.

4. Il telecomando ha un raggio d’azione corto:

• La batteria è installata? Sostituirla se necessario.
• Gambiare la posizione del telecomando nella macchina.
• Il raggio di trasmissione si riduce se la porta del garage è di metallo, se l’isolamento è fatto con una parte di metallo, se il rivestimento esterno è di metallo.
• Usare l’adattore per l’antenna coassiale esterna per spostare l’antenna.

5. La porta inverte il movimento senza ragione apparente e la

luce dell’apriporta non lampeggia:

• C’è qualcosa che ostruisce la porta? Tirare la maniglia dello sgancio manuale. Azionare la porta manualmente. Se non è bilanciata o se si inceppa, rivolgersi a un servizio di assistenza tecnica per porte di garage.
• Rimuovere neve o ghiaccio dal pavimento del garage dove si chiude la porta del garage.
• Consultare nuovamente Impostazione della forza. Aprire e chiudere la porta ripetutamente (3-5 volte) in modalità di apprendimento, in modo che l’apriporta possa adattarsi alle porte con funzionamento irregolare.
• Se la porta inverte il movimento fino a raggiungere la posizione di CHIUSURA COMPLETA, ripetere l’apprendimento dei limiti di corsa. Ripetere il test di sicurezza di inversione del movimento una volta effettuata la regolazione. E’ normale che sia necessario regolare di tanto in tanto i valori della forza e dei limiti. In particolare le condizioni atmosferiche possono avere un effetto sulla corsa della porta.

6. La porte inverte il movimento senza ragione apparente e la

luce del pulsante di comando della porta lampeggia per 5 secondi dopo l’inversione: Controllare il sistema "Protector" (se questo accessorio è stato installato). Se la luce lampeggia, correggere l’allineamento. Nota: Tenendo premuto il pulsante di comando della porta, è possibile chiudere la porta anche se il sistema Protector non è correttamente allineato. Non è possibile chiudere la porta con il telecomando. Le luci dell’apriporta lampeggiano. 7-it Se la portata del trasmettitore è insufficiente, si può utilizzare il collegamento per l’antenna coassiale . Escludere l’antenna esistente. Usare cavi e connettori coassiali standard. Spelare il cavo secondo la misura "X". 433MHz: X = 250mm. Riposizionare l’antenna.

• L’apriporta riceve la corrente? Inserire la lampada nella presa. Se la luce non si accende, controllare la scatola dei fusibili o l’interruttore automatico. (Alcune prese sono controllate da un interruttore a parete.)
• Sono state smontate tutte le serrature della porta? Rivedere le avvertenze per l’installazione a pagina 1.
• C’è un accumulo di neve o di ghiaccio sotto la porta? La porta può esser gelata fino al pavimento. Rimuovere qualunque possibile ostruzione.
• Può darsi che la molla dolla porta del garage sia rotta. Farla sostituire da un professionista.
• Il fatto di aver ripetuto l’operazione più volte può aver fatto scattare il salvamotore. Aspettare 15 minuti e provare un’altra volta.

2. L’apriporta funziona col telecomando, ma non col pulsante:

Se il rumore dell’apriporta mentre è in funzione causa problemi per la sua vicinanza alla abitazione, si può installare il corredo 41A3263 per l’isolamento delle vibrazioni. Questo corredo è stato ideato per eliminare "l’effetto suono" ed è di facile installazione.

8. La porta del garage si apre e si chiude da sola:

• Azzerare tutti i telecomandi e riprogrammarli.
• Verificare che il pulsante del telecomando non sia incastrato.
• Scollegare tutti i i pulsanti e gli interruttori a chiave e attendere un giorno.

9. La porta si ferma, ma non si chiude completamente:

Rileggere la sezione Regolazione dei limiti. Ripetere la prova di inversione di sicurezza dopo eventuali regolazioni della lunghezza del braccio, della forza di chiusura o del limite inferiore.

10. La porta si apre, ma non si chiude:

• Controllare il sistema "Protector" (se questo accessorio è stato installato). Se la luce lampeggia, correggere l’allineamento.
• Se la luce dell’apriporta non lampeggia e si tratta di una nuova installazione, controllare la forza verso il basso. Ripetere il test di sicurezza di inversione del movimento una volta effettuata la regolazione.

11. La luce dell’apriporta non si accende:

Sostituire la lampadina (massimo 40W). Sostituire le lampadine bruciate con lampadine ‘heavy duty’ per prestazioni pesanti.

12. La luce dell’apriporta non si spegne:

La messa a terra della presa a soffitto o a parete potrebbe essere difettosa. L’unità deve essere messa a terra.

13. L’apriporta è sotto sforzo o inverte la corsa durante

l’apertura: Può darsi che la porta sia sbilanciata o che le molle siano rotte. Chiudere la porta ed usare la fune e la maniglia per lo sgancio manuale per disinnestare il carrello. Aprire e chiudere la porta manualmente. Una porta che sia ben bilanciata rimarrà in una certa posizione in qualunque punto della sua corsa, interamente sostenuta dalla sue molle. Se questo non è il caso, rivolgersi a un servizio di assistenza tecnica per porte di garage per risolvere il problema. Non cambiare le impostazioni della porta.

14. Il motore dell’apriporta ronza per un po’, ma non funziona:

• Le molle della porta del garage sono rotte. SI VEDA SOPRA.
• Il problema capita la prima volta che si usa l’apriporta. La porta è chiusa a chiave. Rendere inoperativa la serratura della porta. Se la catena è stata tolta e poi rimessa, può darsi che il motore sia fuori fase. Togliere la catena; portare il motore in posizione verso il basso. Osservare il rocchetto dentato di comando. Quando gira in direzione oraria e si ferma nella posizione ‘giù’, installare di nuovo la catena. Ripetere il test di sicurezza di inversione del movimento una volta che sia stata effettuata la regolazione.

15. L'apriporta non funziona per mancanza di corrente:

• Tirare giù la fune e la maniglia per lo sgancio manuale per staccare il carrello. La porta può essere aperta o chiusa manualmente. Quando l'energia è rinserita, tirare giù dritto la maniglia di sgancio manuale. Quando l'apriporta sarà messo in funzione un'altra volta, il carrello si ricollegherà.
• L’accessorio di sgancio rapido esterno disinserisce il carrello dall’esterno del garage nel caso che manchi la corrente.

Una volta che é installato in modo appropriato, l’apriporta darà una ottima prestazione con un minimo di manutenzione. L’apriporta non richiede ulteriore lubrificazione. Regolazione dei limiti: Queste regolazioni devono essere controllate e stabilite in modo appropriato quando l’apriporta è installato. E’ necessario soltanto un cacciavite. Le condizioni atmosferiche possono causare cambiamenti di non grande importanza nel funzionamento della porta, ma che richiedono nuove regolazioni, soprattutto durante il primo anno di funzionamento. Fare riferimento alla regolazione del limite e della forza a pagina 6. Seguire attentamente le istruzioni e ripetere il test di sicurezza d’inversione del movimento dopo ogni regolazione. Apparecchio trasmittente del telecomando: Il telecomando può essere fissato al parasole della macchina con la clip fornita. Ulteriori telecomandi possono essere acquistati in qualunque momento per essere usati in tutti i veicoli che vengano messi nello stesso garage. Fare riferimento agli Accessori. Eventuali nuovi telecomandi devono essere impostati sullo stesso codice del telecomando originale. Batteria del telecomando: Le batterie al litio dovrebbero essere operative per un periodo di almeno cinque anni. Se la portata di trasmissione diminuisce, controllare la batteria. Per cambiare la batteria: Per sostituire le batterie, aprire l'astuccio con un fermaglio del visore o la punta di un cacciavite. Inserire le batterie con il lato positivo rivolto verso l'alto. Per riporre il coperchio, farlo scattare lungo i due lati. Non buttare la vecchia batteria nella spazzatura. Portarla a un centro di raccolta. MANUTENZIONE DELL'APRIPORTA Una volta al mese:

• Ripetere il test di sicurezza dell’inversione del movimento. Fare i cambiamenti necessari.
• Azionare la porta manualmente. Se è sbilanciata o si inceppa, rivolgersi a un servizio di assistenza tecnica per porte di garage.
• Accertarsi che la porta si apra e si chiuda completamente. Se necessario, regolare i limiti e/o la forza. Una volta al anno:
• Oliare i rulli, i cuscinetti e le cerniere della porta. L’apriporta non richiede ulteriore lubrificazione. Non lubrificare i binari della porta.
• LUBRIFICARE IL CARRELLO E LA GUIDA. 8-it

7. Il rumore fatto dall’apriporta disturba l’ abitazione:

FUNZIONAMENTO DELL’APRIPORTA

SPECIFICHE L’apriporta può essere azionato da uno dei seguenti dispositivi:

• Il pulsante illuminato. Premere il pulsante illuminato e tenerlo premuto finché la porta non cominci a muoversi.
• Il sistema con serratura esterna o quello di entrata senza chiave. (Se uno o l’altro di questi due accessori è stato installato).
• Il telecomando. Premere il pulsante e tenerlo premuto finché la porta non cominci a muoversi. Apertura della porta a mano: La porta deve essere completamente chiusa, se possibile. Molle che siano deboli o rotte possono causare la rapida caduta della porta aperta con conseguenti gravi danni alle persone o alle cose. La porta può essere aperta a mano tirando la maniglia di sgancio verso il basso e all’indietro (verso l’apriporta). Per riallacciare la porta, tirare la maniglia di sgancio diritto verso il basso. Si ricollegherà nel successivo movimento verso l’alto o verso il basso. Non usare la maniglia di sgancio per aprire o chiudere la porta. Quando l’apriporta viene attivato dal telecomando o dal pulsante illuminato del comando della porta:

1. Se è aperta, la porta si chiude. Se è chiusa, la porta si apre.

2. Se si sta chiudendo, la porta si arresta.

3. Se si sta aprendo, la porta si arresta (lasciando spazio sufficiente

per l’entrata e l’uscita di animali e il passaggio di aria fresca).

4. Se la porta viene arrestata in posizione parzialmente chiusa o

aperta, inverte la direzione di movimento.

5. Se la porta incontra un ostacolo durante la chiusura, inverte il

6. Se la porta incontra un ostacolo durante l’apertura, la porta inverte

brevemente il proprio movimento.

7. Il Protector System™ opzionale viene rilevato automaticamente e un

fascio invisibile, interrotto dal passaggio di un corpo, fa sì che la porta in chiusura si riapra oppure impedisce a una porta aperta di chiudersi. Il sistema può essere bypassato solo dall’esterno. Dopo aver fatto azionare l’apriporta 5 volte di seguito, si consiglia un periodo di raffreddamento di 15 minuti. La luce dell’apriporta si accende: 1. inizialmente, quando l’apriporta è inserito; 2. quando la corrente è interrotta; 3. quando è azionato l’apriporta. La luce si spegne automaticamente dopo 2 minuti e 1/2. La lampadina deve essere al massimo di 40W. Forza di trazione massima .........................800N Potenza nominale ...........400W Azionamento Type................................Condensatore di avviamento e marcia Velocità ...........................1500 rpm Tensione .........................230-240 Volt c.a.-50Hz solo Nivello rumore ................60dB Meccanismo di azionamento Riduttore .........................Riduttore a vite 16:1 Azionamento...................Catena con carrello in due pezzi. Lunghezza della corsa....regolabile fino a 2,3m. Rapporto di corsa ...........96-135mm per secondo. Luce ................................si accende quando la porta comincia a muoversi, si spegne 2 minuti e 1/2 dopo che la porta si è fermata. Connessione della porta..braccio della porta regolabile. Sgancio del carrello a cavo. Sicurezza Personale .......................Pulsante di arresto in direzione SU e GIU’. Inversione di forza automatica in direzione SU e GIU’. Elettronica.......................Regolazione automatica della forza. Elettrica...........................Protezione sovraccarico trasformatore e cablaggio pulsante in bassa tensione. Dispositivo di finecorsa ..Circuito azionato da dado di finecorsa. Regolazione di finecorsa ........................Regolazione a cacciavite su lato pannello. Circuito di avvio .............Circuito con pulsante a bassa tensione. Dimensioni Lunghezza (totale) ..........3,1m Spazio libero necessario 30mm Peso sospeso .................14,5kg NOTA SPECIALE: Chamberlain raccomanda l’installazione del sistema Protector su tutti gli apriporta per garage.

GARANZIA PER L’APRIPORTA PER GARAGE

La Chamberlain GmbH garantisce per un periodo di 24 mesi (2 anni) dalla data di acquisto di questo prodotto (3780 e 5580) al primo dettagliante che acquisti questo prodotto, che il prodotto è privo di difetti di materiale e/o fabbricazione. A ricezione del prodotto, il primo dettagliante è tenuto a controllare il prodotto per accertarne possibili visibili difetti. Condizioni: Questa garanzia costituisce l’unico mezzo disponibile per legge al compratore per qualsiasi danno relativo a una parte e/o a un prodotto difettosi o risultante da essi. La garanzia è strettamente limitata alla riparazione o sostituzione delle parti di questo prodotto che risultino difettose. Questa garanzia non copre danni non dovuti a difetti, ma causati da uso improprio (incluso uso non completamente in accordo con le istruzioni, fornite dalla Chamberlain, per quanto riguarda l'installazione, il funzionamento e la cura dell'unità, o dovuti alla mancanza di adeguata manutenzione e regolazione, o a qualsiasi adattamento o alterazione dei prodotti) e costo della mano d'opera per smontare o rinstallare un'unità riparata o sostituita, o batterie di ricambio. Un prodotto in garanzia, che risulti difettoso in materiale e/o fabbricazione, sarà riparato o sostituito (a seconda della decisione della Chamberlain) senza costo per il proprietario per la riparazione o la sostituzione delle parti e/o del prodotto. Le parti difettose saranno riparate o sostituite con parti nuove o ricondizionate in fabbrica a opzione della Chamberlain. Se, durante il periodo di garanzia, il prodotto dovesse sembrare difettoso, contattare il posto dove è stato acquistato originariamente. Questa garanzia non riguarda i diritti statutari dell'acquirente, quando ci sia una valida legislazione nazionale applicabile, o i diritti dell'acquirente nei confronti del venditore al dettaglio, che derivino dal loro contratto di vendita/acquisto. In mancanza di una legislazione nazionale o EC applicabile, questa garanzia sarà l'unica e esclusiva risorsa per l'acquirente, e tanto la Chamberlain quanto le sue consociate ed l suoi distributori non saranno responsabili per danni accidentali o conseguenti per ogni espressa o implicita garanzia pertinente a questo prodotto. Nessun rappresentante, o nessuna persona, è autorizzato a assumersi qualunque altra responsabilità per conto della Chamberlain in relazione alla vendita di questo prodotto. 114A2788G-it Dichiarazione di Conformità Io sottoscritto dichiaro con la presente che l'apparecchiatura specificata e tutti gli accessori soddisfano le Direttive e le Norme indicate. Modelo: ..................................................................................................5580, 3780 2004/108/EC 2006/95/EC 1999/5/EC EN55014-1 (2000), EN55014-2 (1997), EN61000-3-2 (2000), EN61000-3-3 (1995), EN 301 489-3 (V1.3.1), EN 300 220-3 (V1.1.1), EN60335-1 (1994), e EN60335-2-95 (2004) Dichiarazione integrativa Un sistema di automazione applicato a una Porta Garage deve essere installato e mantenuto in efficienza secondo tutte le istruzioni fornite dal Produttore, al fine di soddisfare le disposizioni della EN12453, EN13241-1 e Direttiva Macchine 89/392/CEE. B. P. Kelkhoff Manager, Regulatory Affairs THE CHAMBERLAIN GROUP, INC. 845 Larch Ave. Elmhurst, IL 60126 USA February, 2008 © 2008, Chamberlain GmbH 9-it Apparecchio ricevente Registri della memoria ....8 Memoria codice tastiera...1 Les disse viktige sikkerhetsreglene før du begynner Dersom instruksjonene ikke følges, kan det resultere i alvorlig personskade eller skade på eiendom.
