BRUGSANVISNING LM1000A CHAMBERLAIN

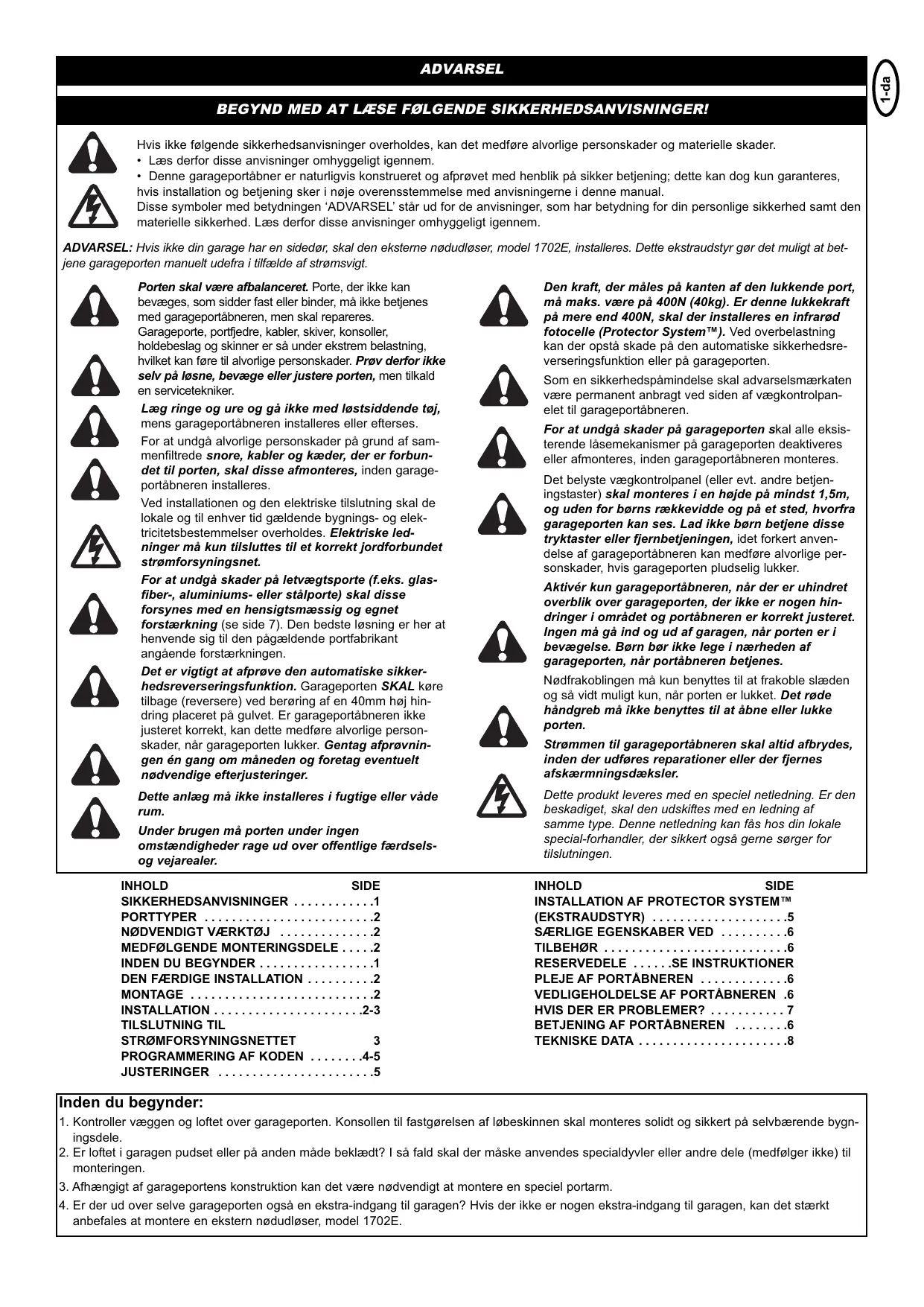

GARANZIA PER L’APRIPORTA PER GARAGE BEGYND MED AT LÆSE FØLGENDE SIKKERHEDSANVISNINGER! Hvis ikke følgende sikkerhedsanvisninger overholdes, kan det medføre alvorlige personskader og materielle skader. • Læs derfor disse anvisninger omhyggeligt igennem. • Denne garageportåbner er naturligvis konstrueret og afprøvet med henblik på sikker betjening; dette kan dog kun garanteres, hvis installation og betjening sker i nøje overensstemmelse med anvisningerne i denne manual. Disse symboler med betydningen ‘ADVARSEL’ står ud for de anvisninger, som har betydning for din personlige sikkerhed samt den materielle sikkerhed. Læs derfor disse anvisninger omhyggeligt igennem. ADVARSEL: Hvis ikke din garage har en sidedør, skal den eksterne nødudløser, model 1702E, installeres. Dette ekstraudstyr gør det muligt at betjene garageporten manuelt udefra i tilfælde af strømsvigt. Porten skal være afbalanceret. Porte, der ikke kan bevæges, som sidder fast eller binder, må ikke betjenes med garageportåbneren, men skal repareres. Garageporte, portfjedre, kabler, skiver, konsoller, holdebeslag og skinner er så under ekstrem belastning, hvilket kan føre til alvorlige personskader. Prøv derfor ikke selv på løsne, bevæge eller justere porten, men tilkald en servicetekniker. Læg ringe og ure og gå ikke med løstsiddende tøj, mens garageportåbneren installeres eller efterses. For at undgå alvorlige personskader på grund af sammenfiltrede snore, kabler og kæder, der er forbundet til porten, skal disse afmonteres, inden garageportåbneren installeres. Ved installationen og den elektriske tilslutning skal de lokale og til enhver tid gældende bygnings- og elektricitetsbestemmelser overholdes. Elektriske ledninger må kun tilsluttes til et korrekt jordforbundet strømforsyningsnet. For at undgå skader på letvægtsporte (f.eks. glasfiber-, aluminiums- eller stålporte) skal disse forsynes med en hensigtsmæssig og egnet forstærkning (se side 7). Den bedste løsning er her at henvende sig til den pågældende portfabrikant angående forstærkningen. Det er vigtigt at afprøve den automatiske sikkerhedsreverseringsfunktion. Garageporten SKAL køre tilbage (reversere) ved berøring af en 40mm høj hindring placeret på gulvet. Er garageportåbneren ikke justeret korrekt, kan dette medføre alvorlige personskader, når garageporten lukker. Gentag afprøvningen én gang om måneden og foretag eventuelt nødvendige efterjusteringer.

Den kraft, der måles på kanten af den lukkende port, må maks. være på 400N (40kg). Er denne lukkekraft på mere end 400N, skal der installeres en infrarød fotocelle (Protector System™). Ved overbelastning kan der opstå skade på den automatiske sikkerhedsreverseringsfunktion eller på garageporten.

Dette anlæg må ikke installeres i fugtige eller våde rum.

Dette produkt leveres med en speciel netledning. Er den beskadiget, skal den udskiftes med en ledning af samme type. Denne netledning kan fås hos din lokale special-forhandler, der sikkert også gerne sørger for tilslutningen.

Under brugen må porten under ingen omstændigheder rage ud over offentlige færdselsog vejarealer. INHOLD SIDE SIKKERHEDSANVISNINGER . . . . . . . . . . . .1 PORTTYPER . . . . . . . . . . . . . . . . . . . . . . . . .2 NØDVENDIGT VÆRKTØJ . . . . . . . . . . . . . .2 MEDFØLGENDE MONTERINGSDELE . . . . .2 INDEN DU BEGYNDER . . . . . . . . . . . . . . . . .1 DEN FÆRDIGE INSTALLATION . . . . . . . . . .2 MONTAGE . . . . . . . . . . . . . . . . . . . . . . . . . . .2 INSTALLATION . . . . . . . . . . . . . . . . . . . . . .2-3 TILSLUTNING TIL STRØMFORSYNINGSNETTET 3 PROGRAMMERING AF KODEN . . . . . . . .4-5 JUSTERINGER . . . . . . . . . . . . . . . . . . . . . . .5

Som en sikkerhedspåmindelse skal advarselsmærkaten være permanent anbragt ved siden af vægkontrolpanelet til garageportåbneren. For at undgå skader på garageporten skal alle eksisterende låsemekanismer på garageporten deaktiveres eller afmonteres, inden garageportåbneren monteres. Det belyste vægkontrolpanel (eller evt. andre betjeningstaster) skal monteres i en højde på mindst 1,5m, og uden for børns rækkevidde og på et sted, hvorfra garageporten kan ses. Lad ikke børn betjene disse tryktaster eller fjernbetjeningen, idet forkert anvendelse af garageportåbneren kan medføre alvorlige personskader, hvis garageporten pludselig lukker. Aktivér kun garageportåbneren, når der er uhindret overblik over garageporten, der ikke er nogen hindringer i området og portåbneren er korrekt justeret. Ingen må gå ind og ud af garagen, når porten er i bevægelse. Børn bør ikke lege i nærheden af garageporten, når portåbneren betjenes. Nødfrakoblingen må kun benyttes til at frakoble slæden og så vidt muligt kun, når porten er lukket. Det røde håndgreb må ikke benyttes til at åbne eller lukke porten. Strømmen til garageportåbneren skal altid afbrydes, inden der udføres reparationer eller der fjernes afskærmningsdæksler.

INHOLD SIDE INSTALLATION AF PROTECTOR SYSTEM™ (EKSTRAUDSTYR) . . . . . . . . . . . . . . . . . . . .5 SÆRLIGE EGENSKABER VED . . . . . . . . . .6 TILBEHØR . . . . . . . . . . . . . . . . . . . . . . . . . . .6 RESERVEDELE . . . . . .SE INSTRUKTIONER PLEJE AF PORTÅBNEREN . . . . . . . . . . . . .6 VEDLIGEHOLDELSE AF PORTÅBNEREN .6 HVIS DER ER PROBLEMER? . . . . . . . . . . . 7 BETJENING AF PORTÅBNEREN . . . . . . . .6 TEKNISKE DATA . . . . . . . . . . . . . . . . . . . . . .8

Inden du begynder: 1. Kontroller væggen og loftet over garageporten. Konsollen til fastgørelsen af løbeskinnen skal monteres solidt og sikkert på selvbærende bygningsdele. 2. Er loftet i garagen pudset eller på anden måde beklædt? I så fald skal der måske anvendes specialdyvler eller andre dele (medfølger ikke) til monteringen. 3. Afhængigt af garageportens konstruktion kan det være nødvendigt at montere en speciel portarm. 4. Er der ud over selve garageporten også en ekstra-indgang til garagen? Hvis der ikke er nogen ekstra-indgang til garagen, kan det stærkt anbefales at montere en ekstern nødudløser, model 1702E.

Vippeport med vandret køreskinne Vippeport med lodret og vandret køreskinne – speciel portarm (E, The Chamberlain Arm™) og Protector-systemet (29 (9)) kræves. Henvend dig til forhandleren. Sektionsport med buet køreskinne – Se 20B – armen forbindes. Protector-systemet (29 (9) kræves til porte, mere end 2,5 m høj. Foldeport – speciel portarm (E, The Chamberlain Arm™) og Protector-systemet (29 (9)) kræves. Henvend dig til forhandleren. The Chamberlain Arm™ for anvendelse på porttyper B og D.

2 NØDVENDIGT VÆRKTØJ 3 MEDFØLGENDE MONTERINGSDELE (1) (2) (3) (4) (5) (6) (7) (8) (9) (10)

Sekskantskrue Bræddebolt Franske skruer Bolt m. hul til sikringsring Håndgreb Dyvel Betondyvel Fjederskive Sekskantmøtrik Sikringsring

Før konsol til kædehjulet (1) og den indvendige løbevogn (2) ind bag i (åbnerside) skinneenheden (3), husk at indsætte konsollen til kædehjulet som vist med pilen (4), der peger hen imod skinnens forside (hovedside) (5). Skub konsollen hen imod skinnens forside (hovedside) (5). Sæt løbevognsbolten (6) igennem konsollen til hovedmuffen (7). Fjedermøtrikken (8) og underlagsskiven (9) drejes løst på bræddebolten. Sæt løbevognsbolten (6) på hovedmuffen (7) ind i den fremhævede udskæring i konsollen til kædehjulet (1). Før hovedmuffen (7) på forsiden (hovedside) af skinnen (10).

8 Montering af slæden på løbeskinnen Den udvendig part af slæden (1) skydes på den bageste ende af skinnerne (2) (mod portåbneren). Her skal enden med frakoblingsarmen til slæden (3) ubetinget pege mod portåbneren. Den udvendige part af slæden skubbes ned ad skinnen, indtil den er ført sammen med slædens indvendige part.

(11) Sekskantskrue (12) Kontramøtrik (13) Metrisk selvskærende fransk 9 Montering af skinnen på portåbneren og monterskrue ing af kæde/tandrem (14) Sekskantskrue Kæden (4) og tandremmen (5) løftes op som vist på tegningen og skin(15) Stopbolt nen (1) skydes ind på underlaget (2), således at skinnen sidder sikkert (16) Sekskantmøtrik fast. (17) Sekskantskrue Kæde/tandrem lægges omkring tandhjulet (3), idet man skal sikre sig, at tænderne griber korrekt ind i kæden/tandremmen.

4 DEN FÆRDIGE INSTALLATION Mens du er i gang med at samle, montere og justere systemet, kan det være en god hjælp fra tid til anden at foretage en sammenligning med tegningen af den færdigmonterede installation. (1) Fastgørelsesholder (2) Holder for kabelføringsrulle (3) Slæde (4) Skinne (5) Kæde/tandrem (6) Hængekonsol (7) Netledning (8) Garageportåbner

7 MONTERING AF KÆDE I SKINNEN OG SAMLING AF MUFFE

(9) Lampeafskærmning (10) Snor og håndgreb til manuel nødfrakobling (11) Buet portarm (12) Lige portarm (13) Portbeslag og plade (14) Portoverliggerbeslag (15) Frakoblingsarm på slæde

MONTAGE VIGTIGT! Hvis du har en ”Canopy”-vippeport, skal du ved samlingen af skinnen også følge monteringsanvisningerne for The Chamberlain Arm™.

5 MONTERING AF SKINNEN Skinnedelene smøres indvendigt med fedt (1). Som forberedelse til samlingen af skinnen lægges skinneelementerne (2) ud på et plant underlag. De 4 skinneelementer er indbyrdes ombyttelige. Skinnesamlestykket (3) skydes ind over et skinneelement. Ved derefter at skyde skinnesamlestykket på det næste skinneelement samles 2 skinneelementer med hinanden. På et stykke træ (5) stødes de 2 skinneelementer (4) fast sammen. Sørg for, at de flugter. Der fortsættes på samme måde med de øvrige skinneelementer.

6 MONTERING AF KÆDEN/TANDREMMEN Kæden/tandremmen tages ud af emballagen og lægges ud på gulvet (kæden/tandremmen må ikke vrides). A. Kæde: Benene i kædelåsen (3) trykkes gennem kædeleddet (4) og hullet af slæden (5). Lasken (2) trykkes ned over benene og rillerne. Fjederlåsen (1) skydes ind over lasken og rillerne, indtil den låser sikkert. B. Tandrem: Samlestykket (6) til slæden hægtes ned i slidsen (7) på slæden (8).

10 Montering af tandhjulsafdækningen Tandhjulsafdækningen (1) anbringes oven på portåbneren (2) og fastgøres med skruerne (3).

11 Samling af hovedmuffe Skru fjedermøtrikken på løbevognsbolten med fingrene. Indsæt spidsen af en skruetrækker (1) i et af hullerne af ringmøtrikken (2), og sørg for, at den støtter godt mod hovedmuffen. Anbring en gaffelnøgle (3) på den firkantede ende af fjedermøtrikken (4), og drej møtrikken langsomt ca. 1/4 omgang med uret, indtil ringmøtrikken (2) frigøres fra hovedmuffen (5). Derved indstilles fjederen til maksimal kædestramning. Kæden kan hoppe af kædehjulet, hvis den er for slap. Hvis kæden hopper af, skal fjedermøtrikken spændes igen ved at dreje møtrikken 1/2 omgang med uret. Stram ikke kæden/tandremmen for meget.

INSTALLATION For at undgå øjenskader, medens du arbejder med at montere garageportåbneren i loftet, bør du anvende beskyttelsesbriller. Deaktivér alle eksisterende låsemekanismer på garageporten og afmontér dem, hvis det er påkrævet, for at undgå beskadigelse af garageporten. Fjern alle løse snore og lign., som er fastgjort til garageporten, inden du installerer garageportåbneren. Derved undgås personskader på grund af sammenfiltrede snore osv. under arbejdet. Monteringen og samlingen af dette produkt skal foretages i henhold til følgende normer: ZH1/494, VDE 0700 del 238 og VDE 0700 del 1. Hvis forholdene tillader det, anbefales det at montere garageportåbneren 2,1m eller mere over garagens gulvplan.

12 Placering af vægbeslag Vægbeslaget skal fastspændes forsvarligt på en bygningskonstruktion i garagen. Såfremt det er nødvendigt, forstærkes væggen med et 40mm tykt bræt. Såfremt du ikke gør dette, kan det medføre, at sikkerhedsreverssystemet ikke fungerer korrekt. Vægbeslaget fastgøres enten på væggen (1) eller på loftet (3). Følg de instruktioner, som passer bedst til dit specielle behov. Mens garageporten er lukket, finder og afmærker du den lodrette midterlinie (2). Forlæng linien videre til væggen over porten. Åben porten til det højeste vandringspunkt. Tegn en krydsende, vandret linie (4) på væggen, 5cm over det højeste punkt, for at sørge for frigang til portens overkant.

1 PORTTYPER BEMÆRK: Orienter dig efter den lodrette midterlinie og de vandrette linier, som du tegnede i punkt 12, så beslaget anbringes korrekt. A. Vægmontering: Centrer beslaget (1) på den lodrette linje (2) med beslagets underkant på den vandrette linie (4) (med pilen pegende op mod loftet). Markér alle huller i beslaget (5). Bor 4,5mm huller, og fastgør beslaget med træskruer (3). B. Loftmontering: Forlæng den lodrette linie (2) op til loftet. Centrer beslaget (1) på den lodrette markering, højst 150mm fra væggen. Kontrollér, at pilen peger ind mod væggen. Markér alle huller i beslaget (5). Bor 4,5mm huller, og fastgør beslaget med træskruer (3). Hvis beslaget skal monteres på et loft af beton, skal du anvende de medfølgende betonankerbolte (6).

14 FASTSPÆNDING AF SKINNE PÅ VÆGBESLAG Anbring åbneren på garagegulvet under vægbeslaget. Benyt emballagen til at beskytte dækslet. Løft skinnen, indtil hullerne i hovedmuffen og hullerne i beslaget er ud for hinanden. Foretag samling med gaffelbolten (1). Fastgør med ringbeslag (2). BEMÆRK: For at sikre, at skinnen ikke rammer sektionsportens fjedre, kan det være nødvendigt at løfte åbneren op på en midlertidig støtte. Åbneren skal enten fastsgøres til en støtte eller holdes sikkert på plads af en anden person.

TILSLUTNING TIL STRØMFORSYNINGSNETTET FOR AT UNDGÅ PROBLEMER UNDER INSTALLATIONEN, BØR PORTÅBNEREN FØRST INDKOBLES, NÅR DER I DENNE ANVISNING UDTRYKKELIGT GIVES BESKED HEROM. Garageportåbneren må kun tilsluttes til strømforsyningsnettet via en forskriftsmæssigt installeret stikkontakt.

18 INSTALLATION AF LYS OG SKÆRM Installér maksimalt en 40 watt pære (230V, E27) (pœrer medfølger ikke) i hver sokkel (1). Hæng bunden af skærmen (2) på dækslet fra venstre side af tapperne (3) som vist. Luk skærmen ved forsigtigt at presse de øverste hjørner sammen og stikke tapperne (4) i åbningerne i endepanelet (5). Når pæren skal skiftes ud presses de øverste hjørner på skærmen sammen for at løsne tapperne. Skærmen åbner sig og bliver hængende i bunden. Lyset vil tændes og forblive tændt i 2 1/2 minut, når strømmen er tilsluttet. Efter 2-1/2 minut slukkes det.

19 MONTERING AF PORTBESLAGET Hvis du har en garagevippeport med lodret løbeskinne, skal du montere en special- portarm. Du skal så følge de anvisninger, som medfølger denne ekstra portarm. Vær forsigtig, når du udpakker og monterer denne special-portarm; pas på ikke at få fingrene i klemme i de bevægelige dele. BEMÆRK! På letvægtsgarageporte skal der monteres vandrette og lodrette forstærkninger. 15 ÅBNERENS PLACERING Montering af sektionsporte eller vippeporte: BEMÆRK: Et 25mm tykt bræt (1) er passende til indstilling af en ideel Portbeslaget (1) er til højre og venstre forsynet med monteringshuller. Hvis installationen imidlertid kræver, at der skal være monteringshuller afstand mellem port og skinne. (Med mindre der ikke er tilstrækkelig for oven og for neden, monteres portbeslaget og portmonteringspladen loftshøjde). (2) som vist på tegningen. Løft åbneren op på en trappestige. Åben garageporten. Anbring et 1. Portbeslaget anbringes midtcentreret øverst på indersiden af porten 25mm tykt bræt (1) fladt på portens øverste stykke, tæt ved midterlinsom vist på tegningen (afhængigt af situationen med eller uden monien, som vist nedenfor. Læg T-skinnen på brættet. teringspladen (2). Hullerne opmærkes. Hvis den åbne port støder ind i kontaktrullen, skal man trække ned i A.Enkeltport eller sektionsport med en køreskinne: Monter kontaktrullens udløserarm for at koble de indre og ydre sektioner fra beslaget foroven på portens inderside. hinanden. Løbevognen kan forblive afbrudt, til du er færdig med at B. Sektionsport med to horisontale køreskinner: Monter beslaget forbinde portarmen med slæden. 150 - 250mm under portens overkant. 2. A. Træporte 16 OPHÆNGNING AF ÅBNEREN Der bores huller med 8mm diameter og portbeslaget fastgøres med Åbneren skal være forsvarligt fastspændt til en bygningskonstrukmøtrik, fjederskive og bræddebolt (3). tion i garagen. B. Metalporte Der vises tre karakteristiske (standard) installationer. Din er måske Portbeslaget fastgøres med selvskærende franske skruer (4). anderledes. Hængekonsolerne (1) bør anbringes vinkelrette (Figur A), C. Vippeport – (valgmulighed) for at give den mest solide støtte. På pudsede lofter (Figur B), fastgøres Portbeslaget fastgøres med selvskærende franske skruer (4). en solid metalkonsol (medfølger ikke) (4) på en bygningskonstruktion, 20 MONTERING AF PORTARMEN inden åbneren installeres. Brug de medfølgende betonankre til montering i betontag (Figur C). På begge sider af åbneren måles afstanden fra A. MONTERING AF VIPPEPORTE: åbneren til bygningskonstruktionen (eller tag). Den lige (1) og den bukkede (2) portarm samles, så den bliver så lang Skær begge hængebeslagets metalstykker til, indtil de har den som mulig; hertil anvendes de medleverede skruer, skiver og møtrikker passende længde. Fladgør den ene ende af beslaget og bøj eller vrid, (der skal være 2 eller 3 hullers overlapning). Med porten lukket monså de passer til fastspændingsvinklen. Undgå at bøje ved hullerne til teres den lige portarm (1) ved hjælp af bolten (6) i portbeslaget og sikres beslaget. Bor 4,5mm dybe markeringshuller i bygningskonstruktionen med sikringsringen (7). Slædens ind- og udvendige part skilles fra hinan(eller tag). Fastgør beslagets flade ender til støtterne med trœskruer (2). den. Slædens udvendige part skubbes tilbage mod portåbneren og den bukkede portarm (2) fastgøres ved hjælp af bolten (6) i hullet på slæden Løft åbneren og fastgør den til hængebeslaget med en bolt, låseskive og møtrik (3). Kontrollér, at skinnen er centreret over porten. FJERN det (8). Porten skal muligvis her løftes lidt. For at sikre bolten (6) stikkes 25mm tykke bræt. Betjen porten manuelt. Såfremt porten rammer skin- sikringsringen (7) igennem hullet i bolten. nen, hæves vægbeslaget. Brug skinnefedt, og smør undersiden af skin- OBS! Ved indstilling af endestoppet for portpositionen ’ÅBEN’ må porten nen (5). i helt åben stilling ikke hælde nedad. En selv nok så lille hældning nedad (9) medfører unødige rykvise bevægelser ved åbningen resp. ved lukningen af porten fra helt åben stilling. 17 MONTERING AF NØDUDLØSNINGSSNOR OG HÅNDTAG B. MONTERING AF SEKTIONSPORTE: Træk den ene ende af snoren (1) gennem hullet i det øverste af det Fastgøres som vist på tegning B. Herefter fortsættes til punkt 21 røde håndtag, således at “BEMÆRK” kan ses på højre side, som vist (3). Spænd snoren fast med en overhåndsknude (2). Knuden bør være mindst 25mm fra enden af snoren, således at den ikke skrider. Træk den anden ende af snoren gennem hullet i udløserarmen på den yderste slæde (4). Tilpas snorens længde, sådan at håndtaget er 1,8 meter over gulvet. Spænd snoren fast med en overhåndsknude, som vist ovenfor. BEMÆRK: Såfremt det er nødvendigt at skære i rebet, bør du varmeforsegle den afskårne ende med en tændstik eller lighter, for at undgå flosning.

13 Installation af vægbeslag

23 ÅBNE/LUKKE/STOP-FUNKTION Vægkontrolpanelet monteres 1,5 m over garagegulvet uden for selve port- og portskinneområdet, men således, at garageporten kan ses tydeligt. Panelet skal også placeres således, at børn ikke kan nå det. Misbrug af portåbneren kan på grund af den åbnende og lukkende garageport forårsage alvorlige personskader. Børn må ikke betjene vægkontrolpanelet eller fjernbetjeningen.

(kun med multifunktions-vægkontrolpanel) De kan programmere Deres fjernbetjening (håndsender) således, at den betjener en port ved hjælp af alle 3 taster: Den venstre tast benyttes kun til at åbne, den midterste tast til at lukke og den højre tast til at stoppe porten. Funktionerne kan indstilles som følger: 1. Med lukket port holdes den venstre tast på fjernbetjeningen indtrykket. 2. Spærretasten (Lock) på vægkontrolpanelet holdes indtrykket. 3. Den store tryktast på vægkontrolpanelet holdes indtrykket. Når portåbnerlyset blinker, slippes alle taster. Afprøv funktionen ved at trykke på den venstre tast på fjernbetjeningen (åbne); nu skal porten køre op. Tryk så på tasten igen, når porten er åben – så skal der ikke ske noget. Tryk på den midterste tast (lukke); nu skal porten køre ned. Tryk på den højre tast (stop), medens porten er i bevægelse. Nu skal porten straks stoppe.

Som en sikkerhedspåmindelse skal advarselsmærkaten være permanent anbragt ved siden af vægkontrolpanelet. På bagsiden af vægkontrolpanelet (2) er der 2 skrueklemmer (1). Enden af ringeledningen (4) afisoleres på ca. 6 mm. Trådene trækkes så meget fra hinanden, at den hvid-røde tråd kan tilsluttes til skrueklemmen (RED) (1) og den hvide tråd til skrueklemmen (WHT) (2). Vægkontrolpanelet monteres med de medfølgende pladeskruer (3) på en indvendig garagevæg. På tørre vægge bores hullerne med 4mm diameter og dyvlerne isættes. Det anbefales at montere panelet ved siden af sideindgangen til garagen således, at børn ikke kan når det. Ringeledningen føres op ad væggen og under loftet frem til portåbneren. Til fastgørelse af ledningen anvendes ledningsholderne. Lyntilslutningsklemmerne på modtageren findes under afdækningsskærmen til portåbnerlyset. Ringeledningen tilsluttes til klemmerne som følger: Rød-hvid til rød og hvid til hvid (5). Aktivering af tasten Der trykkes én gang på tasten for at åbne resp. lukke porten. For at stoppe porten under dennes bevægelse trykkes der én gang til på tasten.

22 PROGRAMMERING AF PORTÅBNEREN OG FJERNBETJENINGEN/2-KANAL FJERNSTYRING Garageportåbneren må kun betjenes, når der er uhindret overblik over garageporten, der ikke er nogen hindringer i området og portåbneren er korrekt justeret. Ingen må gå ind og ud af garagen, når porten er i bevægelse. Børn må ikke benytte tryktasterne (såfremt disse forefindes) eller fjernbetjeningen og de bør ikke lege i nærheden af garageporten. Modtager og fjernbetjening til garageportåbneren er programmeret med den samme kode. Hvis du anskaffer dig yderligere fjernbetjeningstilbehør, skal garageportåbneren programmeres således, at den svarer til den nye fjernbetjeningskode. Programmering af modtageren med yderligere fjernbetjeningskoder ved hjælp af den orangefarvede ”LEARN”-tast: 1. Tryk på den orangefarvede ”LEARN”-tast på portåbneren og slip den igen. ”LEARN”-indikeringen lyser konstant i 30 sekunder (1) 2. Hold tryktasten på den fjernbetjening, som du fremover vil benytte til garageporten, indtrykket i 30 sekunder (2). 3. Slip tryktasten, så snart portåbnerlyset blinker. Koden er nu indpro grammeret. Hvis der ikke er isat nogen pære, høres der 2 kliklyde (3). Programmering med multifunktions-vægkontrolpanelet: 1. Hold tryktasten på den fjernbetjening, som du fremover vil benytte til garageporten, indtrykket (4). 2. Samtidig holdes ”LIGHT”-tasten på multifunktions-vægkontrolpanelet indtrykket (5). 3. Hold fortsat de 2 taster indtrykket og tryk samtidig på den store tryk tast på multifunktions-vægkontrolpanelet (alle 3 taster er nu indtrykket) (6). 4. Så snart portåbnerlyset blinker, slippes alle taster. Koden er nu in programmeret. Hvis der ikke er isat nogen pære, høres der 2 kliklyde (7). Nu fungerer portåbneren, hvis der trykkes på tryktasten på fjernbetjeningen. Hvis du slipper tryktasten på fjernbetjeningen, inden portåbnerlyset begynder at blinke, indprogrammeres koden ikke i portåbneren. Sletning af alle fjernbetjeningskoder For at deaktivere alle uønskede koder, er det nødvendigt først at slette alle koder: Den orangefarvede ”LEARN”-tast på portåbneren holdes indtrykket, indtil den belyste ”LEARN”-indikering slukker (ca. 6 sekunder). Herefter er alle tidligere indlæste koder slettet. Hver fjernbetjening, der ønskes benyttet, og hvert nøgleløst adgangssystem skal indprogrammeres på ny. 3-kanal-fjernbetjening: Hvis denne fjernbetjening medfølger ved leveringen af garageportåbneren, er den store tast allerede fra fabrikken programmeret til betjening af porten. Yderligere tryktaster på ’Rolling Code’ 3-kanal-fjernbetjeninger eller på mini-fjernbetjeninger kan programmeres til denne eller andre ’Rolling Code’-garageportåbnere.

24 PROGRAMMERING AF DET NØGLELØSE ADGANGSSYSTEM Garageportåbneren må kun betjenes, når der er uhindret overblik over garageporten, der ikke er nogen hindringer i området og portåbneren er korrekt justeret. Ingen må gå ind og ud af garagen, når porten er i bevægelse. Børn må ikke benytte tryktasterne eller fjernbetjeningen og de bør ikke lege i nærheden af garageporten. OBS! Dit nye nøgleløse adgangssystem skal programmeres til betjening af garageportåbneren. Programmering af modtageren med yderligere fjernbetjeningskoder ved hjælp af den orangefarvede ”LEARN”-tast: 1. Tryk på den orangefarvede ”LEARN”-tast (1) på portåbneren og slip den igen. ”LEARN”-indikeringen lyser konstant i 30 sekunder. 2. Indtast inden 30 sekunder på tastaturet (2) en firecifret personlig identifikationskode (PIN) efter dit eget valg; hold så ”ENTER”-tasten indtrykket. 3. Slip tryktasten, så snart portåbnerlyset blinker (3). Koden er nu indprogrammeret. Hvis der ikke er isat nogen pære, høres der 2 kliklyde. OBS! Denne programmering skal udføres af 2 personer, hvis det nøgleløse adgangssystem allerede er monteret uden for garagen. Programmering med multifunktions-vægkontrolpanelet: 4. Indtast på tastaturet en firecifret personlig identifikationskode (PIN) efter dit eget valg og tryk så på ”ENTER”-tasten og hold den indtrykket. 5. Hold fortsat ”ENTER”-tasten indtrykket og tryk nu samtidig på ”LIGHT”-tasten på multifunktions-vægkontrolpanelet og hold den indtrykket. 6. Hold fortsat ”ENTER”-tasten og ”LIGHT”-tasten indtrykket og tryk nu samtidig på den store tryktast på multifunktions-vægkontrolpanelet (alle 3 taster er nu indtrykket). 7. Så snart portåbnerlyset blinker, slippes alle taster. Koden er nu indprogrammeret. Hvis der ikke er isat nogen pære, høres der 2 kliklyde.

21 PLACERING AF VÆGKONTROLPANELET

27 INDSTILLING AF ÅBNE- OG LUKKEKRAFT MULTIFUNKTIONS-VÆGKONTROLPANEL Porten åbnes resp. lukkes ved at trykke på den store tryktast (1) én gang. For at standse porten under bevægelse trykkes der én gang til på tasten. Betjening af lyset Tryk på lysknappen for at tænde og slukke for portåbnerlyset. Lyset kan ikke betjenes, medens porten er i bevægelse. Hvis lyset tændes og portåbneren derefter aktiveres, vil lyset være tændt i 2-1/2 minut. Tryk på knappen igen for at slukke lyset hurtigere. 2-1/2-minuts intervallet kan ændres til 1-1/2, 3-1/2 eller 4-1/2 minutter på følgende måde: Tryk på ‘lock‘-knappen og hold den indtrykket, indtil lyset begynder at blinke (ca. 10 sekunder). Et enkelt blink indikerer, at timer’en er indstillet til 11/2 minut. Gentages proceduren, vil lyset blinke to gange, og timer’en er indstillet til 2-1/2 minut. Dette gentages for 3-1/2 minuts intervallet indtil maksimalt 4-1/2 minut, hvor lyset så blinker fire gange. Spærrefunktion Med spærrefunktionen kan betjeningen af porten med fjernbetjeninger (håndsendere) spærres. Porten kan dog fortsat betjenes fra vægkontrolpanelet, den eksterne nødudløser og betjeningsfunktioner til det nøgleløse adgangssystem. Til aktivering af spærren holdes tasten (3) med påskriften ”LOCK” indtrykket i 2 sekunder. Sålænge spærrefunktionen er aktiveret, blinker lyset i den store tryktast. Til deaktivering af spærren holdes ”LOCK”-tasten igen indtrykket i 2 sekunder. Lyset i den store tryktast holder op med at blinke. Spærren deaktiveres endvidere altid, når ”LEARN”-tasten på portåbneren er aktiveret.

Kraften, der måles på portens lukkekant, må ikke overstige 400N (40kg). Hvis lukkekraften måles til at være over 400N, skal Protectorsystemet installeres, se punkt 29. Tryktasten til indstilling af åbne- og lukkekraften er placeret under lysafskærmingen. Ved hjælp af kraftprogrammeringen indstilles den kraft, der er nødvendig til at åbne og lukke porten. 1. Under afskærmningen sidder en orangefarvet tast (2). 2. Ved at trykke to gange på den orangefarvede tast (2) aktiveres kraftindstillingsfunktionen. LED’en (3) blinker hurtigt. 3. Tryk på den programmerede fjernbetjening (4) eller den store tryktast på vægkontrolpanelet, der leveres sammen med portåbneren. Porten kører nedad til portpositionen ”LUKKET”. Tryk igen på fjernbetjeningen (4); nu kører porten helt op til portpositionen ”ÅBEN”. LED’en (3) ophører med at blinke, når åbne- og lukkekraften er indprogrammeret. Porten skal gennemkøre en hel cyklus, dvs. op og ned, for at kraften er indstillet korrekt. Hvis garageportåbneren ikke kan åbne og lukke porten helt, skal du kontrollere, om porten er korrekt afbalanceret og at den ikke binder/sidder fast noget sted. Til korrekt og endelig indstilling af endestoppene hører også, at åbne- og lukkekraften SKAL indstilles.

28 AFPRØVNING AF SIKKERHEDSREVERSERINGSSYSTEMET Afprøvningen af sikkerhedsreverseringssystemet er meget vigtig. Garageporten skal køre tilbage, dvs. reversere, ved kontakt med en fladt på garagegulvet liggende 40mm høj hindring. Hvis portåbneren ikke er rigtigt indstillet, kan garageporten under lukningen forårsage alvorlige personskader. Reverseringsafprøvningen og de i JUSTERINGER forbindelse hermed eventuelt nødvendige efterjusteringen skal foretages én gang om måneden 26 INDSTILLING AF ENDESTOP Fremgangsmåde: Anbring en 40mm høj hindring (1) på gulvet under garageporten. Kør porten nedad. Porten skal ved kontakt med hindringen Endestoppene anvendes til at stoppe porten på bestemte punkter køre tilbage. Stopper porten ved en hindring, skal denne fjernes og punkt under portbevægelsen, når den har nået den ønskede åbne- resp. 26 ’Indstilling af endestop’ gentages. Afprøvningen gentages. lukkeposition. Kører porten efter kontakt med den 40mm høje hindring tilbage, fjernes Sådan programmeres endestoppene: 1. Den sorte tast (1) holdes indtrykket, indtil den gule LED (3) begynder hindringen og der foretages en helt lukke- og åbnecyklus med porten. Porten må ikke køre tilbage (reversere), når portpositionen ’LUKKET’ er at blinke langsomt; så slippes tasten. 2. Den sorte tast (1) holdes indtrykket, indtil porten har nået den ønskede nået. Kører den alligevel tilbage, skal punkterne 26 ’Indstilling af portposition ”ÅBEN”. Portpositionen justeres ved hjælp af den sorte (1) endestop’ og 27 ’Indstilling af åbne- og lukkekraft’ gentages. Også den og orangefarvede (2) tryktast. Med den sorte tast flyttes porten OPAD, automatiske sikkerhedsreverseringsfunktion skal afprøves igen. Hvis der anbringes en genstand med en vægt på 20kg midt på porten, med den orangefarvede tast flyttes porten NEDAD. må porten højst bevæge sig 500mm opad. 3. Tryk på den programmerede fjernbetjening (4) eller den store tryktast på vægkontrolpanelet, der leveres sammen med portåbneren. Hermed 29 MONTERING AF ”PROTECTOR SYSTEM™” indstilles endestoppet for portpositionen ’ÅBEN’. Porten lukker så helt til gulv og kører igen helt op til portpositionen ’ÅBEN’. Nu er (se tilbehør) endestopindstillingerne indprogrammeret. Installér dette tilbehør i forbindelse med alle ”Canopy”-vippeporte, Kontrollér, at porten åbner tilstrækkelig meget til, at din bil kan Vippeport med lodret og vandret køreskinne , porte på over 2,5 m passere. Om nødvendigt foretages en efterjustering. og hvis lukkekraften målt på underkanten af porten er på mere end 4. Når endestoppene er programmeret, holder LED’en (3) med at blinke. 400N (40 kg). Hvis porten kører tilbage eller stopper, inden den har nået gulvet, Efter åbneren er blevet installeret og justeret, kan Protector-systemet skal punkterne 1-3 omgående gentages. Hvis endestoppene installeres som ekstraudstyr. Instruktioner leveres med dette. alligevel ikke indstilles korrekt, skal du følge anvisningerne for Protector-systemet giver en yderligere grad af sikkerhed mod, at manuel indstilling af endestoppene i afsnittet ”Hvis der er problesmå børn kommer i klemme under garageporten. mer?” under punkt 15. Systemet anvender en usynlig stråle som, når den brydes af en hindring, får en port, som er i færd med at lukke, til at åbne og forhindrer en åben port i at lukke og det anbefales stærkt til husejere med små børn. OBS! Portåbneren vil automatisk detektere Protector Systemet, når dette er installeret. Portåbneren lukker ikke, før sonsorerne er indjusteret.

25 BETJENING AF VÆGKONTROLPANELET BETJENING AF PORTÅBNEREN Du kan aktivere portåbneren på én af følgende måder: • På vægkontrolpanelet. Tryk på tasten og slip den først, når porten har sat sig i bevægelse. • Via nøgleafbryderen eller det nøgleløse adgangssystem (såfremt dette tilbehør er installeret). • Med fjernbetjeningen. Tryk på tasten og slip den først, når porten har sat sig i bevægelse. Manuel åbning af porten: Porten skal såvidt muligt være helt lukket. Slappe eller knækkede fjedre kan være årsag til, at porten lukker for hurtigt. Dette kan forsage alvorlige personskader samt materiel skade. Porten kan åbnes manuelt ved at trække nedad og bagud i frakoblingshåndgrebet (i retningen mod portåbneren). For at tilslutte porten til portåbneren igen skal du trække lodret nedad i frakoblingshåndgrebet. 31 TILBEHØR Benyt ikke det manuelle frakoblingshåndgreb til at trække porten op eller ned. (1) Model 94330E Fjernbetjening med enkeltfunktion Når portåbneren betjenes via fjernbetjeningen eller det belyste (2) Model 94333E Fjernbetjening med 3 funktioner vægkontrolpanel,.... (3) Model 94335E Minifjernbetjeningssender med 3 funk 1. lukker porten, hvis den er åben resp. åbner den, hvis den er lukket; tioner (4) Model 94334E 4-kanal mini-fjernbetjening 2. stopper porten, hvis den er i færd med at lukke; 3. stopper porten, hvis den er i færd med at åbne (og åbner tilstrække(5) Model 128LM 2-kanal fjernstyring ligt til at små husdyr kan passere resp. til ventilation); (6) Model 9747E Åbningssystem uden nøgle 4. kører porten i den modsatte retning, hvis den blev stoppet under (7) Model 78LM Multikontrolpanel til port åbningen eller lukningen; (8) Model 75E Baggrundbelyst vægkontrolpanel (9) Model 98LM Vægkontrolpanel med bevægelsesmelder 5. kører porten opad, hvis den under lukningen rammer mod en hindring; (10) Model 760E Udendørs lås (11) Model 1702E Nødudløser for lås 6. kører porten tilbage og stopper, hvis den under åbningen rammer (12) Model 770E Protector-systemet mod en hindring. (13) Model FLA230 Blinklyssæt 7. Protector Systemet (ekstra-udstyr) er baseret på en usynlig infrarød (14) Model 1703E The Chamberlain Arm™ lysstråle. Brydes denne lysstråle af en hindring, medens porten er (15) Model 16200LM Port i port-kontakt ved at lukke, så åbner den igen; når porten er åbnet, forhindrer sys(16) Model MDL100LM Låseudstyr til mekanisk port temet, at den lukker igen. SYSTEMET KAN STÆRKT ANBEFALES (17) Model EQL01 Hurtigudløsning for porthåndtag 2,5m TIL GARAGEEJERE MED SMÅ BØRN. Model EQL02 Hurtigudløsning for porthåndtag 4,0m Lad portåbneren køle af i 15 minutter, hvis den har været aktiveret (18) Model 9-13-1 Portforstærkning 5 gange umiddelbart efter hinanden. VEJLEDNING FOR TILSLUTNING AF LEDNINGER TIL TILBEHØR Portåbnerlyset tænder automatisk: 1. Første gang portåbneren tilsluttes til strømforsyningen; 2. Efter strømsvigt; 3. Når portåbneren Nøgleafbyder – til portåbnerens tilslutningsklemmer: betjenes. Rød-1 og hvid-2 Lyset slukker automatisk igen efter ca. 2 1/2 minut. Pæren må ikke Protector System™ – til portåbnerens tilslutningsklemmer: Hvid-3 og være på mere end 230V/40W. grå-4

1. Tilslutning for dør i porten Lysafskærmningen åbnes. Under afskærmningen findes der ekstra lyntilslutningsklemmer. Ringeledning tilsluttes til lyntilslutningsklemme 1 og 2. 2. Tilslutning af blinklys Blinklyset kan installeres på et hvilket som helst egnet sted. Tilhørende ledninger tilsluttes til lyntilslutnings-klemmerne 3 og 4. Klemme 4 er jordforbundet. 3. Den automatiske lukkefunktion (Timer to Close) kan indstilles til den ønskede lukketid ved at dreje på kontakten. Hvis Chamberlain-fotocellesystemet “Protector System” installeres, bør den automatiske lukkefunktion først indstilles, efter at dette system er installeret.

Vægkontrolpanel – til portåbnerens tilslutningsklemmer: Rød-1 og hvid-2

33 RESERVEDELE VEDLIGEHOLDELSE AF PORTÅBNEREN

Én gang om måneden: • Gentag afprøvningen af sikkerhedsreverseringsfunktionen. Foretag PLEJE AF PORTÅBNEREN samtidig alle nødvendige justeringer. Hvis portåbneren er korrekt installeret, forbliver den fuldt funktionsdygtig • Betjen porten manuelt. Hvis den ikke er i balance eller binder, bør du henvende dig til en kvalificieret garageportspecialist. selv med minimal vedligeholdelse. Portåbneren kræver ikke yderligere • Kontrollér, at porten åbner og lukker helt. Hvis der er nødvendigt, skal smøring. både begrænsning og/eller åbne- og lukkekraft efterjusteres. Begrænsnings- og kraftjustering: Disse indstillinger skal efterkonÉn gang om året: trolleres efter installationen og skal indstilles, hvis der er påkrævet. • Smør portens ruller, kørehjul, lejer og hængsler. Portåbneren kræver Vejrforholdene kan nødvendiggøre nogle mindre efterjusteringer af herudover ikke anden smøring. Portens løbeskinner skal ikke smøres! garageportåbneren; specielt i løbet af det første år kan mindre efterjus• SMØR SLÆDE OG SKINNER. teringer være nødvendige. Yderligere oplysninger om begrænsnings- og kraftjustering findes på side 11. Følg anvisningerne nøje og gentag afprøvningen af sikkerhedsreverseringssystemet efter hver justering. Fjernbetjening: Fjernbetjeningen kan anbringes på solskærmen i bilen ved hjælp af den medleverede clip. Se under ”Tilbehør”, hvis du ønsker at anskaffe flere fjernbetjeninger til biler, som benytter den samme garage. Nye fjernbetjeninger skal indprogrammeres i garageportåbneren. Batterier til fjernbetjeningen: Lithiumbatterierne holder normalt i op til 5 år. Udskift batterierne, hvis fjernbetjeningens rækkevidde efterhånden er utilstrækkelig. Udskiftning af batterier: For at udskifte batterierne åbnes batterirummet med en skruetrækker eller et andet egnet redskab. Batterierne isættes med den positive side opad. Dækslet sættes på igen og klikkes på plads i begge sider. Kast ikke de brugte batterier i affaldssækken med husholdningsaffald, men aflever dem til på et modtagelsessted for brugte batterier i henhold til gældende bestemmelser.

1. Garageportåbneren fungerer hverken med vægkontrolpanelet eller med fjernbetjeningen: • Får portåbneren strøm? Tilslut en lampe til stikkontakten. Virker den ikke, kontrolleres afbryderen (stikkontakten) og sikringerne. • Er alle portlåse deaktiveret? Læs advarselsanvisningerne på side 1 i denne monteringsvejledning. • Har der ansamlet sig is eller sne under porten? Det kan være, at porten er frosset fast til gulvet. Fjern hindringen. • Fjederen til garageporten er eventuelt knækket. Fjederen skal udskiftes. 2. Garageportåbneren fungerer med fjernbetjeningen, men ikke med vægkontrolpanelet: • Lyser vægkontrolpanelet? Gør det ikke det, afmonteres ringeledningen fra klemmerne i portåbneren. Kortslut den røde og hvide klemme, idet du samtidig berører de 2 klemmer med et lille stykke ledningstråd. Hvis portåbneren fungerer, skal det kontrolleres, om en ledningstilslutning i vægkontrolpanelet er defekt, eller om der er opstået kortslutning under ledningsholderne eller der er knækket en ledningstråd. • Er alle ledningsforbindelser er i orden? Læs side 7 igennem igen. 3. Garageportåbneren fungerer med vægkontrolpanelet, men ikke med fjernbetjeningen: • Udskift batteriet, hvis det er nødvendigt. • Hvis du har 2 eller flere fjernbetjeninger, hvoraf kun den ene fungerer, skal du gentage punkterne 22 og 24: ”Programmering af portåbneren og fjernbetjeningen”, ”Programmering af det nøgleløse adgangssystem”. • Blinker vægtasten? Hvis ja, er portåbnerens spærrefunktion aktiveret. Hvis du har installeret et multifunktions-vægkontrolpanel, skal du trykke på spærretasten i 2 sekunder, hvorefter vægtasten så ophører med at blinke. 4. Fjernbetjeningens rækkevidde er utilstrækkelig: • Er der sat et batteri i? • Placér fjernbetjeningssenderen et andet sted i din bil. • Ved garageporte af metal, metalfoliebeklæbet isolering og metalbeklædte facader reduceres fjernbetjeningssenderens aktiveringsafstand. 5. Porten skifter retning uden nogen umiddelbart påviselig grund og portåbnerlyset blinker ikke: • Er der noget, der bremser porten? Træk i frakoblingsgrebet. Betjen porten manuelt. Hvis den ikke er i balance eller hvis den binder, skal du henvende dig til en fagmand. • Fjern is og/eller sne fra det sted på garagegulvet, hvor den lukkende garageport normalt rammer på. • Gentag punkterne 26 og 27: ”Indstilling af endestop”, ”Indstilling af åbne- og lukkekraft” side 8. Gentag afprøvningen af sikkerhedsreverseringsfunktionen, når du er færdig med justeringerne. 6. Hvis porten uden nogen øjensynlig grund skifter retning og portåbnerlyset efter retningsskiftet blinker i 5 sekunder: Kontrollér Protector System™ (infrarød fotocelle) (hvis du har installeret systemet som tilbehør). Hvis LED’en blinker, skal du korrigere fotocellens retningsindstilling). 7. Portåbnerstøj, der af husets beboere opfattes som generende: Hvis portåbnerens normale støjniveau i nærheden af beboelsesrum giver problemer, kan det anbefales at installere et vibrationsdæmpende tilbehørssæt 41A3263. Dette tilbehørssæt er udviklet specielt med henblik på at fjerne resonanseffekten og sættet er let at montere. 8. Garageporten åbner og lukker af sig selv: Kontrollér, at tasten på fjernbetjeningsenheden ikke binder eller har sat sig fast. 9. Porten stopper, men lukker ikke helt: Gentag afsnit 26: ”Indstilling af endestop”. Efter hver justering af portarmslængden, åbne- og lukkekraften eller endestoppene til portpositionen ”LUKKET” skal den automatiske sikkerhedsreverseringsfunktion altid afprøves på ny. 10. Porten åbner, men lukker ikke igen: • Kontrollér Protector System™ (infrarød fotocelle) (hvis du har installeret systemet som tilbehør). Hvis LED’en blinker, skal du korrigere fotocellens retningsindstilling). • Hvis portåbnerlyset ikke blinker og der er tale om et nyt anlæg, gentages punkterne 26 og 27: ”Indstilling af endestop”, ”Indstilling af åbneog lukkekraft”.

Gentag afprøvningen af sikkerhedsreverseringsfunktionen, når du er færdig med justeringerne. 11. Portåbnerlyset tænder ikke: Udskift pæren (maks 24V/21W). Den defekte pære udskiftes med en standard- pære. 12. Portåbneren knager: Det kan være, at porten ikke er i balance eller at der er knækket nogle fjedre. Luk porten og benyt frakoblingssnoren og håndgrebet, for at frakoble slæden. Åbn og luk porten med hånden. En port i god balance bliver holdende på et hvilket som helst punkt på vandringsvejen, da den holdes i balance af sine fjedre. Skulle dette ikke være tilfældet, skal du tilkalde en special-forhandler, således at han kan løse problemet for dig. 13. Motoren brummer, derefter fungerer den ikke: • Garageportfjedrene er muligvis knækket. SE OVENFOR. • Hvis problemet opstår, når portåbneren første gang tages i brug, er porten låst. Portlåsen skal så låses op. Gentag afprøvningen af sikkerhedsreverseringsfunktionen, når du er færdig med justeringerne. 14. Portåbneren fungerer ikke på grund af strømudfald: • Træk i frakoblingssnorens håndgreb – nedad og skråt bagud – for at frakoble slæden. Porten kan nu åbnes og lukkes manuelt. Når portåbneren igen får strøm, trækkes der igen i frakoblingssnoren, men denne gang lige nedad. Når portåbneren næste gang aktiveres, kobles slæden atter til. • En ekstern lynudløser, der kan leveres som tilbehør, frikobler i tilfælde af strømudfald slæden udefra, dvs. uden for garagen. 15. Manuel indstilling af endestop: 1. Den sorte tryktast holdes indtrykket, indtil den gule LED begynder at blinke langsomt, hvorefter tasten så slippes igen. 2. Justering med tryktaster. Med den sorte tast køres porten OPAD, med den orangefarvede tast køres porten NEDAD. Kontrollér, at porten åbner tilstrækkelig meget til, at din bil kan passere. 3. Tryk på fjernbetjeningen eller på vægkontrolpanelet. Dermed indstilles endestoppet for portposition ”ÅBEN”. Derefter begynder porten at lukke. Tryk så straks på den orangefarvede eller den sorte tryktast. Porten stopper. Justér den ønskede portposition ”LUKKET” ved hjælp af den sorte og den orangefarvede tryktast. Kontrollér, at porten uden for stort tryk på skinnen (skinnen må ikke bøje opad, kæde/tandrem må ikke hænge ned under skinnen) lukker helt. Tryk på fjernbetjeningen resp. vægkontrolpanelet. Dermed indstilles endestoppet for portposition ”LUKKET”. Porten begynder at åbne. OBS! Hvis der hverken trykkes på den sorte eller på den orangefarvede tryktast , inden porten har nået gulvet, forsøger garageportåbneren at foretage en automatisk endestopindstilling, og porten kører fra gulvet tilbage og stopper ved den indstillede portposition ”ÅBEN”. Hvis ikke arbejdslyset blinker 10 gange, så er endestoppene nu indstillet korrekt og skal ikke indstilles manuelt. Portpositionen ”LUKKET” indstilles ved gulvet. Imidlertid SKAL åbne- og lukkekraften programmeres (uanset om endestoppene er indstillet automatisk eller manuelt) for at afslutte indstillingen af endestoppene korrekt (se afsnit 27 ”Indstilling af åbne- og lukkekraft). 4. Porten åbnes og lukkes med fjernbetjeningen resp. vægkontrolpanelet 2 til 3 gange. • Hvis porten ikke stopper i den ønskede portposition ”ÅBEN” eller kører tilbage, inden den stopper i portposition ”LUKKET”, skal du gentage den manuelle indstilling af endestoppene. • Hvis porten stopper i de ønskede portpositioner ”ÅBEN” og ”LUKKET”, fortsættes der til afsnittet ”Afprøvning af sikkerhedsreverseringssystemet”.

GARANTI FOR GARAGEPORTSÅBNER 230-240 VAC, 50Hz 600N (LM600A), 800N (LM800A), 1000N (LM1000A) 6Nm (LM600A), 8Nm (LM800A), 10Nm (LM1000A) 130W (LM600A), 165W (LM800A), 190W (LM1000A) 5,5W (LM600A) 6,0W (LM800A), 6,5W (LM1000A)

Motor Motortype DC-gearmotor med éngangssmøring. Larmen bringe i niveau... 57dB Drivmekanisme Portåbner Kæde/tandrem med 2-delt slæde på stålskinner. Portvandringslængde Indstillelig indtil 2,3m Vandringshastighed. 127 - 178 mm pr. sekund. Belysning Tænder ved aktivering af portåbner. Slukker 2 1/2 minut efter stop af portåbner. Portstangtræk Justérbar portarm. Træksnor til slædefrakobling Sikkerhed Personlig sikkerhed. Tryktast og automatisk stop ved lukning. Tryktast og automatisk stop ved åbning. Elektronisk Automatisk kraftindstilling Elektrisk Transformator-overbelastningsbeskyttelse og lavspændingsfortrådning for vægkontrolpanel. Endestop Optisk detektering af omdrejningstal og portposition. Endestopindstilling .. Elektronisk, halv- og fuldautomatisk. Startstrømkreds Lavspændingsstrømkreds for vægkontrolpanel. Mål Længde (total) 3,2m Nødv. afstand til loft 30mm Hængende vægt 14,5kg Modtager Hukommelsespladser 16 (LM600A), 32 (LM800A) & 64 (LM1000A) Arbejdsfrekvens 433,92MHz OBS! Chamberlain anbefaler udtrykkeligt, at ”The Protector System™”, som er et infrarødt fotocelle-baseret sikkerhedssystem, installeres på alle garageportåbnere.

Chamberlain GmbH garanterer den første detailkunde af dette produkt, at produktet vil være fri for nogen fejl i materialer og/eller udførelse i en periode af 24 måneder (2 år) fra købsdatoen. Det garanteres, at motoren er fri for materialefejl og/eller fejl i arbejdsudførelsen, i et tidsrum på: LM1000A, 60 hele måneder (5 år); LM800A, 48 hele måneder (4 år ); LM600A, 36 hele måneder (3 å r) fra købsdatoen. Ved modtagelse af produktet, er den første detailkunde forpligtet til at kontrollere produktet for evt. synlige fejl. Betingelser: Denne garanti udgør det eneste retsmiddel for køberen i henhold til loven, for eventuelle skader, som er forbundet med eller er resultatet af en defekt del og/eller et produkt. Garantien er strengt begrænset til reparation eller udskiftning af de dele af dette produkt, som viser sig at være defekte. Denne garanti dækker ikke skader, som skyldes urimelig brug (inklusive brug som ikke er i fuldstændig overensstemmelse med Chamberlains instruktioner vedrørende installation, drift og vedligeholdelse, utilstrækkelig vedligeholdelse og justering og evt. tilpasning og ændring af produktet), omkostninger i forbindelse med afmontering og installation af en enhed, der er repareret eller ombyttet, eller omkostninger vedrørende nye batterier. Såfremt det fastslås, at materialer og/eller udførelse af et produkt under garanti er defekte, vil dette produkt blive repareret eller udskiftet (efter Chamberlains valg) uden omkostninger for ejeren for reparationen og reparations- og/eller udskiftningsdelene eller produktet. Defekte dele vil blive repareret eller udskiftet med nye eller fabriksombyggede dele, efter Chamberlains valg. Såfremt produktet i garantiperioden synes at være defekt, bør du henvende dig til den forhandler, hvor du oprindeligt købte produktet. Denne garanti har ingen indvirkning på købers rettigheder i henhold til national lovgivning eller på købers rettigheder over for sælger ved indgåelse af salgs-/købekontrakt. Såfremt der ikke findes en relevant lovgivning i det enkelte land eller inden for EU, er denne garanti købers eneste retsmiddel, og hverken Chamberlain eller dets affilierede selskaber eller distributører er ansvarlige for tilfældige eller indirekte skader under nogen som helst udtrykkelig eller underforstået garanti i forbindelse med dette produkt. Ingen repæsentant eller person er autoriseret til at overtage andre forpligtelser for Chamberlain i forbindelse med salget af dette produkt.

Overensstemmelseserklæring Undertegnede erklærer herved, at det specificerede udstyr samt alt tilbehør er i overensstemmelse med de anførte direktiver og standarder. Model:LM600A, LM800A, LM1000A 2004/108/EC 2006/95/EC 1999/5/EC EN55014-1 (2000), EN55014-2 (1997), EN61000-3-2 (2000), EN61000-3-3 (1995), EN 301 489-3 (V1.3.1), EN 300 220-3 (V1.1.1), EN60335-1 (1994), og EN60335-2-95 (2004) Erklæring vedrørende anvendelsen En elektrisk drevet portåbner kombineret med en garageport skal installeres og vedligeholdes i overensstemmelse med fabrikantens anvisninger for at opfylde bestemmelserne i EN12453, EN13241-1 og i maskindirektiv 89/392/EØF.

TEKNISKE DATA Indgangsspænding.. Maks. trækkraft
