BRUKSANVISNING LM1000A CHAMBERLAIN

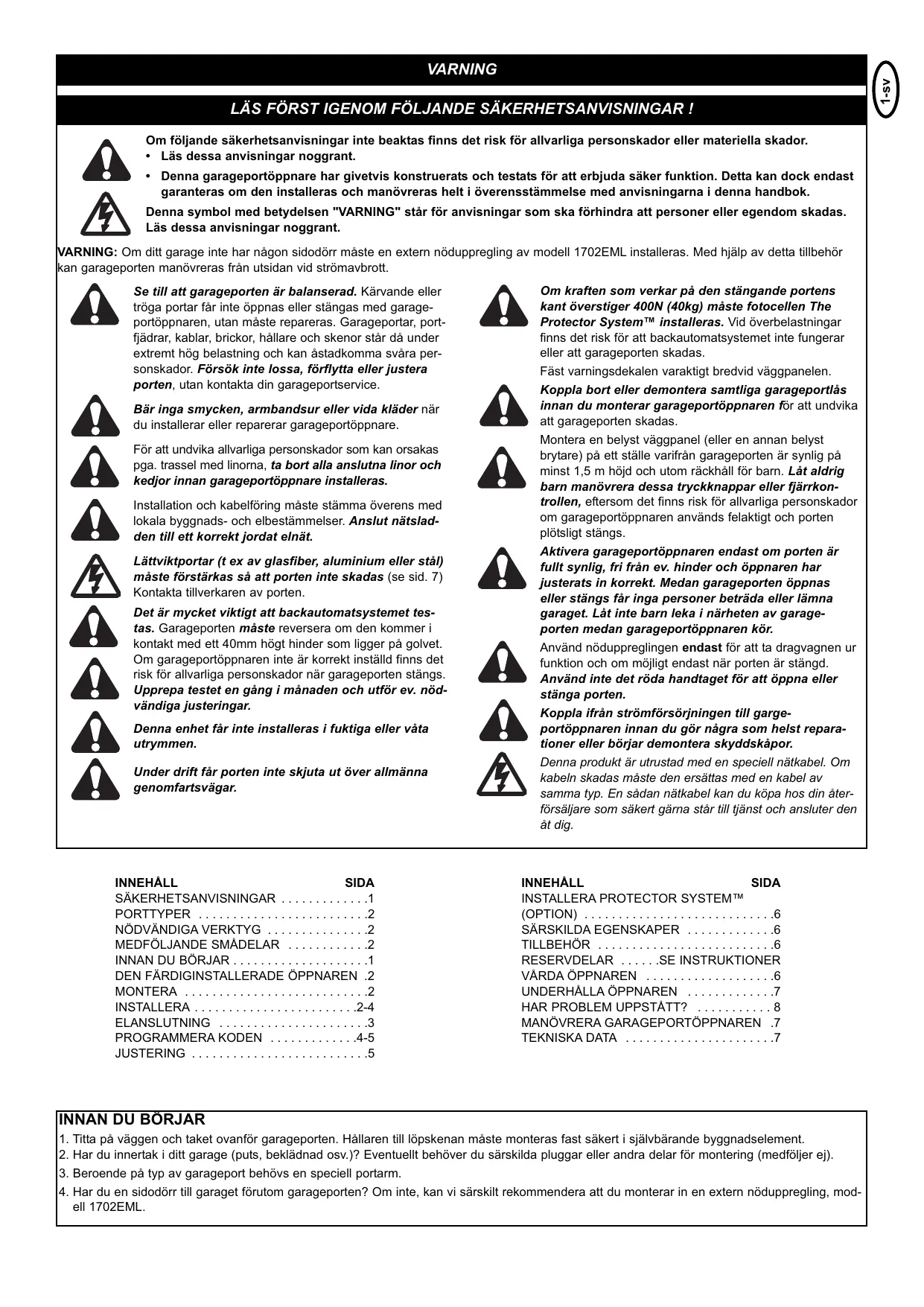

GARANTI FOR GARASJEPORTÅPNER LÄS FÖRST IGENOM FÖLJANDE SÄKERHETSANVISNINGAR ! Om följande säkerhetsanvisningar inte beaktas finns det risk för allvarliga personskador eller materiella skador. • Läs dessa anvisningar noggrant. • Denna garageportöppnare har givetvis konstruerats och testats för att erbjuda säker funktion. Detta kan dock endast garanteras om den installeras och manövreras helt i överensstämmelse med anvisningarna i denna handbok. Denna symbol med betydelsen "VARNING" står för anvisningar som ska förhindra att personer eller egendom skadas. Läs dessa anvisningar noggrant. VARNING: Om ditt garage inte har någon sidodörr måste en extern nöduppregling av modell 1702EML installeras. Med hjälp av detta tillbehör kan garageporten manövreras från utsidan vid strömavbrott. Se till att garageporten är balanserad. Kärvande eller tröga portar får inte öppnas eller stängas med garageportöppnaren, utan måste repareras. Garageportar, portfjädrar, kablar, brickor, hållare och skenor står då under extremt hög belastning och kan åstadkomma svåra personskador. Försök inte lossa, förflytta eller justera porten, utan kontakta din garageportservice. Bär inga smycken, armbandsur eller vida kläder när du installerar eller reparerar garageportöppnare. För att undvika allvarliga personskador som kan orsakas pga. trassel med linorna, ta bort alla anslutna linor och kedjor innan garageportöppnare installeras. Installation och kabelföring måste stämma överens med lokala byggnads- och elbestämmelser. Anslut nätsladden till ett korrekt jordat elnät. Lättviktportar (t ex av glasfiber, aluminium eller stål) måste förstärkas så att porten inte skadas (se sid. 7) Kontakta tillverkaren av porten. Det är mycket viktigt att backautomatsystemet testas. Garageporten måste reversera om den kommer i kontakt med ett 40mm högt hinder som ligger på golvet. Om garageportöppnaren inte är korrekt inställd finns det risk för allvarliga personskador när garageporten stängs. Upprepa testet en gång i månaden och utför ev. nödvändiga justeringar. Denna enhet får inte installeras i fuktiga eller våta utrymmen. Under drift får porten inte skjuta ut över allmänna genomfartsvägar.

INNEHÅLL SIDA SÄKERHETSANVISNINGAR . . . . . . . . . . . . .1 PORTTYPER . . . . . . . . . . . . . . . . . . . . . . . . .2 NÖDVÄNDIGA VERKTYG . . . . . . . . . . . . . . .2 MEDFÖLJANDE SMÅDELAR . . . . . . . . . . . .2 INNAN DU BÖRJAR . . . . . . . . . . . . . . . . . . . .1 DEN FÄRDIGINSTALLERADE ÖPPNAREN .2 MONTERA . . . . . . . . . . . . . . . . . . . . . . . . . . .2 INSTALLERA . . . . . . . . . . . . . . . . . . . . . . . .2-4 ELANSLUTNING . . . . . . . . . . . . . . . . . . . . . .3 PROGRAMMERA KODEN . . . . . . . . . . . . .4-5 JUSTERING . . . . . . . . . . . . . . . . . . . . . . . . . .5

Om kraften som verkar på den stängande portens kant överstiger 400N (40kg) måste fotocellen The Protector System™ installeras. Vid överbelastningar finns det risk för att backautomatsystemet inte fungerar eller att garageporten skadas. Fäst varningsdekalen varaktigt bredvid väggpanelen. Koppla bort eller demontera samtliga garageportlås innan du monterar garageportöppnaren för att undvika att garageporten skadas. Montera en belyst väggpanel (eller en annan belyst brytare) på ett ställe varifrån garageporten är synlig på minst 1,5 m höjd och utom räckhåll för barn. Låt aldrig barn manövrera dessa tryckknappar eller fjärrkontrollen, eftersom det finns risk för allvarliga personskador om garageportöppnaren används felaktigt och porten plötsligt stängs. Aktivera garageportöppnaren endast om porten är fullt synlig, fri från ev. hinder och öppnaren har justerats in korrekt. Medan garageporten öppnas eller stängs får inga personer beträda eller lämna garaget. Låt inte barn leka i närheten av garageporten medan garageportöppnaren kör. Använd nöduppreglingen endast för att ta dragvagnen ur funktion och om möjligt endast när porten är stängd. Använd inte det röda handtaget för att öppna eller stänga porten. Koppla ifrån strömförsörjningen till gargeportöppnaren innan du gör några som helst reparationer eller börjar demontera skyddskåpor. Denna produkt är utrustad med en speciell nätkabel. Om kabeln skadas måste den ersättas med en kabel av samma typ. En sådan nätkabel kan du köpa hos din återförsäljare som säkert gärna står till tjänst och ansluter den åt dig.

INNEHÅLL SIDA INSTALLERA PROTECTOR SYSTEM™ (OPTION) . . . . . . . . . . . . . . . . . . . . . . . . . . . .6 SÄRSKILDA EGENSKAPER . . . . . . . . . . . . .6 TILLBEHÖR . . . . . . . . . . . . . . . . . . . . . . . . . .6 RESERVDELAR . . . . . .SE INSTRUKTIONER VÅRDA ÖPPNAREN . . . . . . . . . . . . . . . . . . .6 UNDERHÅLLA ÖPPNAREN . . . . . . . . . . . . .7 HAR PROBLEM UPPSTÅTT? . . . . . . . . . . . 8 MANÖVRERA GARAGEPORTÖPPNAREN .7 TEKNISKA DATA . . . . . . . . . . . . . . . . . . . . . .7

INNAN DU BÖRJAR 1. Titta på väggen och taket ovanför garageporten. Hållaren till löpskenan måste monteras fast säkert i självbärande byggnadselement. 2. Har du innertak i ditt garage (puts, beklädnad osv.)? Eventuellt behöver du särskilda pluggar eller andra delar för montering (medföljer ej). 3. Beroende på typ av garageport behövs en speciell portarm. 4. Har du en sidodörr till garaget förutom garageporten? Om inte, kan vi särskilt rekommendera att du monterar in en extern nöduppregling, modell 1702EML.

Vipp-port med endast horisontell skena. Vipp-port med vertikal el. horizontell ledskena – behöver speciell arm (E, The Chamberlain Arm™). Kontakta återförsäljaren. Sektionsport – Se 20B – anslut dragarmen. Protector-systemet (29 (9) och Protector-systemet (29 (9)) krävs för portar som är 2.5 meter höga. Vipp-port av baldakintyp – och Vikport. Extra tillsats (E, The Chamberlain Arm™) och Protector-systemet (29 (9)) krävs. Kontakta återförsäljararen. The Chamberlain Arm™ för portar av typ B och D.

Sexkantskruv Vagnsbult Träskruv Lyftögleskruv Handtag Plugg Betongankare Låsbricka Mutter Låsring

(11) Sexkantskruv (12) Kontramutter (13) Metrisk självgängande skruv (14) Sexkantskruv (15) Låsbult (16) Sexkantmutter (17) Sexkantskruv

4 DEN FÄRDIGINSTALLERADE ÖPPNAREN När du utför montering, installation och justering kan det vara lämpligt att då och då titta på denna bild som visar en färdig installation. (1) Fästdel (2) Fäste för kabelstyrrulle (3) Dragvagn (4) Skena (5) Kedja (6) Takfäste (7) Nätkabel (8) Öppnare (9) Lampkåpa

(10) Rep och handtag för manuell uppregling (11) Böjd portarm (12) Rak portarm (13) Porthållare och platta (14) Väggfäste (15) Dragvagnens nöduppreglingsarm

MONTERING Viktigt! Om du ska använda en vipport av baldakintyp måste du dessutom beakta de särskilda instruktionerna som gäller för montering av The Chamberlain Arm™ vid sidan av denna bruksanvisning när du monterar samman skenan.

Ta fram kedjan / kuggremmen ur förpackningen och lägg kedjan på golvet (se till att kedjan / kuggremmen inte vrids). A. Kedja: Skjut låslänkens (3) stift genom kedjelänken (4) och hålet på dragvagnens (5) bakre ände. Skjut täckplattan (2) över stiften fram till skårorna. För snäppfjädern (1) över täckplattan fram till stiftskårorna tills båda stiften är säkert låsta. B. Kuggrem: Haka in anslutningskroken (6) till dragvagnen i skåran (7) på dragvagnen (8).

7 FÖR IN KEDJAN I SKENAN OCH MONTERA HYLSAN FÖR FRÄMRE FÄSTET För in trissfästet (1) och den inre trissan (2) i bakre änden (öppna änden) av skenmontaget (3). Se till att trissfästet förs in så att pilen (4) pekar mot skenans främre del (5) (främre fästet). Skjut fästet mot skenans främre del (5) (främre fästet). För in vagnsbulten (6) genom hylsan för främre fästet (7). Skruva fast fjädermutter (8) och platt distansbricka (9) löst på vagnsbulten. För in främre fästets (7) vagnsbult (6) i trissfästets bulthål (1). Skjut hylsan för främre fästet (7) på skenans främre ände (främre fästet) (10).

8 FÄSTA DRAGVAGNEN PÅ LÖPSKENAN Skjut dragvagnens (1) ytterdel på skenornas (2) bakre ände (öppnaren). Tänk på att änden med uppreglingsarmen för dragvagnen (3) tvunget måste peka mot öppnaren. Skjut in dragvagnens ytterdel under skenan tills den ligger emot dragvagnens innerdel.

9 FÄSTA SKENAN VID GARAGEPORTÖPPNAREN OCH MONTERA KEDJA/KUGGREM Håll kedjan (4) och kuggremmen (5) åt sidan och skjut skenan (1) på underlägget (2) tills skenan sitter säkert. Lägg kedjan/kuggremmen runt om kugghjulet (3) och se till att tänderna griper in korrekt i kedjan resp. kuggremmen.

10 FÄSTA KUGGHJULSSKYDDET Lägg kugghjulsskyddet (1) ovanpå öppnaren (2) och fäst med skruv (3).

11 MONTERA HYLSAN FÖR FRÄMRE FÄSTET Skruva på fjäderbulten på vagnsbulten och dra åt med fingrarna. För in en skruvmejselspets (1) i en av mutterringens spår (2) och dra åt ordentligt mot hylsan för främre fästet. Sätt en U-nyckel (3) mot fjädermutterns fyrkantiga ände (4). Vrid muttern ett kvarts varv medsols till mutterringen (2) lossnar mot hylsan för främre fästet (5). Detta ställer in optimal fjäderspänning. Kedjan kan hoppa av kedjehjulet om den är för slak. Om så sker: Dra åt muttern medsols ett halvt varv. Spänn INTE kedjan för hårt.

INSTALLATIONSSEKTION 5 MONTERA SKENAN Smörj in insidan av skenan med fett (1). Lägg skenans delar (2) på en plan yta före montering. Skenans fyra sektioner kan bytas ut sinsemellan. För in skenfästena (3) i en skensektion. Koppla samman skensektionerna genom att föra in fästet i nästa sektion. Knacka samman de båda skensektionerna (4) på en träbit (5) tills sektionerna är i linje. Gör likadant med resterande skensektioner.

Använd skyddsglasögon när du arbetar ovanför huvudet för att skydda ögonen. Koppla bort alla befintliga garageportlås för att undvika skada på garageporten. För att undvika allvarliga personskador orskade av trassel med linorna, bör samtliga linor som är anslutna till garageporten, avlägsnas innan öppnaren monteras. Det rekommenderas att öppnaren monteras 2,1m eller mer ovanför golvytan, om utrymmet tillåter detta.

6 INSTALLERA KEDJAN / KUGGREMMEN

17 FÄST NÖDUTLÖSNINGSREPET MED HANDTAG Det är mycket viktigt att väggfästet sitter stabilt i väggen eller i taket. Vid bhov måste infästningsstället förstärkas med t. ex. en 40mm bräda. Om infästningen är undermålig kan detta äventyra backautomatiksystemet. Du kan montera väggfästet antingen i dörrkarmen, på väggen (1) eller i taket (3) välj den placering som passar bäst. Med porten stängd, märk ut garageportens ventrikala centrumlinje (2). Dra linjen upp på väggen ovanför porten. Öppna porten helt. Rita en horisontell skärningslinje på väggen framför porten 5cm ovanför högsta punkten för erforderlig frigång.

Trä linans (1) ena ände genom hålet i det röda handtagets övre del på så sätt att “NOTICE” kan läsas med rätt sida upp, som bilden visar (3). Säkra med överhandsknop (2). Knopen ska vara minst 25mm från linans ända för att undvika upplösning.

13 MONTERA VÄGGFÄSTET OBS!: Använd de lodräta, mittre och vågräta linjerna som som du gjorde under punkt 12 för att placera det främre fästet rätt. A. Väggmontering: Centrera fästet (1) på den lodräta linjen (2) med fästets nedre kant på den vågräta linjen (4) (pilen pekar mot taket). Markera alla hålen i fästet (5). Borra 4,5 mm styrhål och skruva fast fästet med träskruv (3). Om väggen är av betong, använd de bifogade betongskruvarna. B. Takmontering: Förläng den lodräta linjen (2) upp i taket. Centrera fästet (1) på det lodräta märket mindre än 150 mm från väggen. Se till att pilen pekar mot väggen. Markera alla hålen i fästet (5). Borra 4,5 mm styrhål och skruva fast fästet med träskruv (3). Om väggen är av betong, använd de bifogade betongskruvarna (6).

14 MONTERA SKENAN I VÄGGFÄSTET Placera öppnaren på garagegolvet under väggfästet. Använd förpackningsmaterial för att skydda kåpan. Lyft skenan och för in hållaren för brythjulet i väggfästet. Koppla ihop med pinnbult (1). Säkra pinnbulten med en låsring (2). Obs! För att kunna montera skenan ovanför fjädrarna på vissa sektionsportar, måste öppnaren läggas på ett tillfälligt stöd. Öppnaren måste antingen läggas på ett säkert stöd eller hållas stadigt på plats av en annan person.

15 PLACERING AV DRIVENHETEN Obs! En 25mm bräda (1) kan användas för att erhålla erforderligt avstånd mellan port och skena (om utrymmet inte tillåter högre placering). Placera drivenheten på ett stege. Öppna garageporten. Placera en 25mm bräda (1) på överdelen av porten nära mittlinjen enl. fig. Placera skenan på brädan. Om den öppnade porten slår i trissan, dra ner trisslossar-armen för att koppla isär den inre och yttre trissektionerna. Trissan kan förbli isärkopplad tills portens arm till trissan är färdig.

16 HÄNG UPP DRIVENHETEN Öppnaren måste monteras i garagets bjälklag eller i stabil bräda. Tre typiska installationer visas. Din kan vara annorlunda. Upphängningsjärnen (1) ska vinklas ut (fig A) för bästa sidstabilitet. På innertaket (fig B) kan man montera ett förstärkningsjärn (medföljer ej) (4) mellan två bjälkar innan drivenheten monteras. För montering i betonginnertak (fig. C), använd betongankare som medföljer. Mät avståndet mellan varje sida av drivenheten och taket (eller innertak). Kapa upphängningsjärnen till erforderlig längd. Platta till den ena änden av varje upphängningsjärn och böj eller vrid för att anpassa fastsättningshörnen. Böj inte vid hålen. Borra 4,5mm pilothål i takets fästpunkter (eller innertak). Fäst glättade hållaränder till stöd med träskruvar (2). Lyft drivenheten och fäst upphängningsjärn skruv, fjäderbricka och mutter (3). Försäkra dig att skenan är centrerad över porten. AVLÄGSNA 25mm bräda. Använd porten manuellt. Om porten slår mot skenan, höj väggfästet. Använd skenfett och smörj skenans bottenyta (5).

Trä linans andra ände genom hålet i dragvagnens nödurkopplingsarm (4). Justera linans längd så att handtaget hänger 1,8m över golvet. Säkra med överhandsknop. OBS! Om det visar sig nödvändigt att skära av linan, se till att änden värmeförseglas med tändsticka eller tändare så att uppsplittring undviks

ELANSLUTNING FÖR ATT UNDVIKA PROBLEM VID INSTALLATION FÅR PORTÖPPNAREN INTE KOPPLAS IN FÖRRÄN INSTRUKTIONERNA ANGER DETTA. Garageportöppnaren får endast anslutas till ett stickuttag som har installerats enligt gällande föreskrifter.

18 INSTALLERA LAMPA OCH LAMPKAPA Montera en glödlampa, max 40W, 230V, E27 (medföller ej) i lamphållaren (1). Häng upp utändan på hållaren (2) på de gängade stängerna (3) såsom visas. Stäng genom att försiktigt trycka de övre hörnen och skjuta in flikarna (4) i kåpans sidor (5). För att byta glödlampa, tryck in de övre hörnen på hållaren för att frigöra flikarna. Hållaren öppnas, men sitter fastgängad nedtill. Lampan tänds och förblir tänd under 2-1/2 minuter när elströmmen inkopplas. Efter 2-1/2 minuter släcks ljuset.

19 MONTERA PORTHÅLLAREN Om din garage-vipport har en vertikal löpskena är en speciell portarm erforderlig för ombyggnad. Följ installationsanvisningarna som medföljer den extra portarmen. Var försiktig när du packar upp och monterar den speciella portarmen, och för inte in fingrarna i glidande delar. OBS! Vid garageportar med låg vikt krävs horisontella och vertikala förstärkningar. Montera sektionsportar eller vertikalportar: Porthållaren (1) har monteringshål till höger och vänster. Montera porthållaren och porthållarplattan (2) enligt beskrivningen i bilden om du för din installation kräver monteringshål upptill och nedtill. 1. Centrera porthållaren vid översta delen av portens insida (med eller utan platta allt efter behov). Markera hålen. A. Odelad port eller sektionsport med en löpskena: Montera portbeslagen på insidan och upptill på porten. B. Sektionsport med två horisontella löpskenor: Montera portbeslaget 150 - 250 mm från den övre portkanten. 2. A. Träportar Borra två 8 mm hål och fäst porthållaren med hjälp av mutter, säkringsbricka och vagnsbult (3). B. Metallportar Fäst med träskruv (4). C. Odelad port – option Fäst med träskruv (4).

12 PLACERING AV VÄGGFÄSTET A. MONTERA ODELADE PORTAR: Sätt ihop den raka (1) och den böjda (2) portarmen till maximal längd (med två eller tre håls överlappning) med hjälp av bifogade monteringsdon (3, 4, 5). Medan porten är stängd, koppla ihop den raka portarmen (1) med lyftögleskruven (6) till porthållaren och säkra med låsringen (7). Skilj åt dragvagnens inner- och yttersektion. Skjut dragvagnens yttersektion tillbaka mot öppnaren och koppla in den böjda portarmen (2) inkl. lyftögleskruven (6) i monteringshålet i dragvagnen (8). Lyft porten en aning om det behövs. Säkra med låsringen (7). OBS! När gränslägesbrytaren ska ställas in på portläge "ÖPPEN" får porten inte luta bakåt när den är helt öppen. Om porten lutar en aning nedåt (9) kommer onödiga ryckiga rörelser att uppstå när porten öppnas eller stängs utifrån fullt öppet läge. B. MONTERA SEKTIONSPORTAR: Montera enligt bild B, fortsätt till punkt 21.

21 MONTERA VÄGGPANELEN Installera väggpanelen inom synhåll för garageporten (på minst 1,5 höjd över golvet), ur vägen för porten och dess delar och utom räckhåll för barn. Om garageportöppnaren missbrukas finns det risk för allvarliga personskador när garageporten stängs eller öppnas. Låt inte barn använd väggpanelen eller fjärrkontrollen. Fäst varningsdekalen varaktigt bredvid väggpanelen. Två skruvanslutningar (1) finns på baksidan av väggpanelen (2). Skala av ca 6mm isolering från signalledningen (4). Skilj åt ledningarna tillräckligt för att kunna ansluta den vit-röda ledningen till REDskruvanslutningen (RED) (1) och den vita ledningen till WHT-skruvanslutningen (2). Fäst väggpanelen på insidan av garaget med bifogade plåtskruvar (3). Om garaget har innervägg måste du borra 4mm hål och använda plugg. Vi rekommenderar att du monterar väggpanelen bredvid garagets sidoingång utom räckhåll för barn. Dra signalledningen längs med väggen och över innertaket fram till garageportöppnaren. Använd isolerade klamrar för att fästa ledningen. Mottagarens snabbkopplingar finns bakom kåpan till öppnarens belysning. Anslut signalledningen till följande kontakter: vit-röd till röd och vit till vit (5). Manövrera brytaren Tryck en gång på knappen för att öppna eller stänga porten. Tryck en gång till för att stoppa en port som befinner sig i rörelse.

22 PROGRAMMERA ÖPPNAREN OCH FJÄRRKONTROLLEN/2-FUNKTIONS FJÄRRKONTROLL Aktivera garageportöppnaren endast om porten är fullt synlig, fri från ev. hinder och öppnaren har justerats in korrekt. Medan garageporten öppnas eller stängs får inga personer beträda eller lämna garaget. Låt inte barn manövrera dessa tryckknappar (om förhanden) eller fjärrkontrollen, och se till att de inte leker i närheten av garageporten. Garageportöppnarens mottagare och fjärrkontroll är programmerade med samma kod. Om du har köpt ytterligare fjärrkontroller måste garageportöppnaren programmeras in på lämpligt sätt så att den passar till den nya fjärrkontrollkoden. Programmera in ytterligare fjärrkontrollkoder i mottagaren med hjälp av den orangefärgade inlärningsknappen. 1. Tryck in och släpp den orangefärgade inlärningsknappen på öppnaren. Inlärningsindikeringen lyser under 30 sekunder utan avbrott (1). 2. Håll tryckknappen på fjärrkontrollen som du sedan vill använda för att manövrera garageporten intryckt under 30 sekunder (2). 3. Släpp tryckknappen så snart öppnarens belysning blinkar. Öppnaren har nu lärt sig koden. Om ingen lampa har installerats kan du höra två klickningar (3). Inlärning med multifunktions-väggpanel 1. Tryck in tryckknappen på fjärrkontrollen som du sedan vill använda för att manövrera garageporten (4). 2. Tryck samtidigt in LIGHT-knappen på multifunktions-väggpanelen (5). 3. Fortsätt att hålla båda knappar intryckta medan du trycker ner den stora tryckknappen på multifunktions-väggpanelen (alla tre knappar trycks nu in) (6). 4. Släpp alla knappar när öppnarens belysning blinkar. Öppnaren har nu lärt sig koden. Om ingen lampa har installerats kan du höra två klickningar (7). Nu fungerar öppnaren när du trycker på tryckknappen på fjärrkontrollen. Om du släpper tryckknappen på fjärrkontrollen innan öppnarens belysning börjar blinka, kommer öppnaren inte att kunna lära sig koden. Radera alla fjärrkontrollkoder För att avaktivera oönskade koder måste först alla koder raderas. Håll den orangefärgade inlärningsbrytaren intryckt tills inlärningsindikeringen slocknar (ca 6 sekunder). Därefter har alla koder raderats. Därefter måste du programmera om varje fjärrkontroll och inträde utan nyckel. 3-kanals-fjärrkontroll Om denna fjärrkontroll medföljer din garageportöppnare, har den stora knappen redan i fabriken programmerats in för manövrering av porten. De andra tryckknapparna 3-kanals-fjärrkontroll för rullande kod eller på mini-fjärrkontroller kan användas för att manövrera denna eller andra garageportar med rullande kod.

23 ÖPPNA / STÄNGA / STOPP-FUNKTION (endast med multifunktions-väggpanel) YDu kan programmera in din fjärrkontroll så att alla tre knappar används till en och samma port: vänster knapp används endast för att öppna, mellersta knappen för att stänga och höger knapp till för att stoppa porten. Ställ in funktionerna på följande sätt: 1. Håll vänster knapp på fjärrkontrollen intryckt medan porten är stängd. 2. Håll spärrknappen (lock) på väggpanelen intryckt. 3. Håll den stora tryckknappen på väggpanelen intryckt. Släpp alla knappar när garageportöppnarens belysning blinkar. Testa funktionen genom att trycka på vänster knapp på fjärrkontrollen (öppna). Porten måste nu öppnas. Tryck en gång till när porten är öppen – om allting stämmer bör ingenting hända. Tryck på den mellersta knappen (stänga). Porten måste nu stängas. Tryck på höger knapp (stopp) medan porten rör sig. Porten måste stanna genast.

20 MONTERA PORTARMEN Aktivera endast garageportöppnaren om du ser hela porten, om porten är fri från hinder och är rätt inställd. Medan porten öppnas eller stängs får inga personer beträda eller lämna garaget. Barn får inte manövrera tryckknappar eller fjärrkontroller, eller leka i närheten av porten. OBS! Din nya fjärrkontroll för inträde utan nyckel måste programmeras för manövrering av din garageportöppnare. Programmera in mottagaren att acceptera ytterligare fjärrkontrollkoder med hjälp av den orangefärgade inlärningsknappen 1. Tryck och släpp den orangefärgade inlärningsknappen (1) på öppnaren. Inlärningsindikeringen lyser under 30 sekunder utan avbrott. 2. Knappa inom 30 sekunder in ett valfritt fyrsiffrigt personligt identifieringsnummer (PIN) med knappsatsen. Håll därefter ENTERknappen intryckt. 3. Släpp knappen så snart öppnarens belysning blinkar (3). Öppnaren har nu lärt sig koden. Om ingen lampa har installerats kan du höra två klickningar. OBS! Denna programmering måste utföras av två personer om inträde utan nyckel redan har monterats på garagets utsida. Programmera med multifunktions-väggpanelen: 4. Knappa in ett valfritt fyrsiffrigt personligt identifieringsnummer (PIN) med knappsatsen. Håll därefter ENTER-knappen intryckt. 5. Fortsätt att hålla ENTER-knappen intryckt och tryck samtidigt på LIGHT-knappen på multifunktions-väggpanelen. 6. Fortsätt att hålla ENTER- och LIGHT-knapparna intryckta medan du samtidigt trycker ner den stora tryckknappen på multifunktionsväggpanelen (alla tre knappar trycks nu in). 7. Släpp alla knappar så snart öppnarens belysning blinkar. Öppnaren har nu lärt sig koden. Om ingen lampa har installerats kan du höra två klickningar.

25 ANVÄNDA VÄGGPANELEN MULTIFUNKTIONS-VÄGGPANEL Tryck en gång på den stora tryckknappen (1) för att öppna eller stänga porten. Tryck en gång till för att stoppa en port som befinner sig i rörelse. Använda belysningen Tryck på knappen med texten LIGHT för att slå på eller ifrån garageportöppnarens belysning. Om porten just öppnas eller stängs är denna knapp utan betydelse för öppnarens belysning. Om du slår på belysningen och därefter aktiverar garageportöppnaren, kommer lampan att lysa under 2,5 minuter. Tryck en gång till på knappen för att slå ifrån belysningen i förtid. Förutom 2,5 minuters fördröjningsintervall, är även andra inställningar möjliga (1,5, 3,5 eller 4,5 minuter). Gör på följande sätt: Håll spärrknappen LOCK intryckt tills öppnarens belysning blinkar (ungefär 10 sekunder). Om lampan blinkar 1 gång har belysningsfördröjningen återställts till 1,5 minut. Om du upprepar detta arbetssteg, kommer lampan att blinka två gånger, dvs. fördröjningen har ställts på 2,5 minuter. Upprepa en gång till för att ställa in intervallet på 3,5 minuter osv. Om belysningen blinkar fyra gånger har det längsta intervallet på 4,5 minuter ställts in. Spärrfunktion Denna funktion kan användas för att spärra manövreringen av porten med en fjärrkontroll. Du kan dock fortsätta manövrera porten från väggpanelen, den externa uppreglingen samt manöverdonen för inträde utan nyckel. Håll knappen (3) med texten LOCK intryckt under två sekunder för att aktivera spärren. Så länge spärrfunktionen är aktiv blinkar den stora tryckknappen. Håll LOCK-knappen intryckt under två sekunder för att avaktivera spärren. Den stora tryckknappen slutar blinka. Spärren avaktiveras alltid om inlärningsknappen på öppnaren har aktiverats.

JUSTERING 26 STÄLLA IN GRÄNSLÄGESBRYTARNA Gränslägesbrytare används för att stoppa porten på ett visst ställe i rörelsen när det önskade öppnings- resp. stängningsläget har nåtts. Programmera in gränslägesbrytarna på följande sätt: 1. Öppna lampkåpan. Håll den svarta knappen (1) intryckt tills den gula lysdioden (3) börjar blinka långsamt. Släpp därefter knappen. 2. Håll den svarta knappen (1) intryckt tills porten har nått önskat portläge "ÖPPEN". Justera in portens läge med hjälp av den svarta (1) och den orangefärgade (2) tryckknappen. Tryck på den svarta knappen för att köra porten UPPÅT, och på den orangefärgade knappen för att köra porten NEDÅT. 3. Tryck på den programmerade fjärrkontrollen (4) eller på den stora tryckknappen på väggpanelen som medföljde garageportöppnaren. Därmed är gränslägesbrytaren inställd på portläge "ÖPPEN". Därefter stängs porten ända ned till golvet och öppnas sedan på nytt ända upp till portläget "ÖPPEN". Gränslägesbrytarnas inställningar har nu lärts in. Kontrollera att porten öppnas tillräckligt mycket så att du kan köra in ditt fordon i garaget. Anpassa öppningen vid behov. 4. När gränslägesbrytarna har programmerats slutar lysdioden (3) att blinka. Om porten stannar eller kör tillbaka innan den har rört vid golvet måste du genast upprepa steg 1-3. Om gränslägesbrytarna ändå inte kan ställas in korrekt, följ instruktionerna för den manuella inställningen av gränslägesbrytarna i avsnitt "Har problem uppstått?", punkt 15.

27 STÄLLA IN KRAFTEN Effekten, som den mäts vid portens stängande kant, bör ej överstiga 400N (40kg). Om den stängande effekten uppmäts till mer än 400N, måste ett Protector-system installeras. Se punkt 29. Tryckknappen för inställning av kraften finns under lampkåpan. Kraftinlärningen används för att ställa in kraften som krävs för att porten ska öppnas och stängas. 1. Öppna lampkåpan. Under kåpan finns en orangefärgad knapp (2). 2. Tryck två gånger på den orangefärgade knappen (2) för att komma till kraftinställningsläget. Lysdioden (3) blinkar fort. 3. Tryck på den programmerade fjärrkontrollen (4) eller på den stora tryckknappen på väggpanelen som medföljde garageportöppnaren. Porten kör till det lägre portläget "STÄNGD". Tryck på fjärrkontrollen (4) en gång till. Porten öppnas helt och kör till portläget "ÖPPEN". Lysdioden (3) slutar blinka när kraften har lärts in. Porten måste köra upp och ned i ännu en komplett cykel, så att kraften kan ställas in korrekt. Om öppnaren inte kan öppna eller stänga porten helt måste du kontrollera att porten är rätt balanserad och inte klämmer eller sitter fast. Kraften MÅSTE läras in för att gränslägesbrytarna ska kunna ställas in korrekt och slutgiltigt.

28 TESTA BACKAUTOMATSYSTEMET Det är mycket viktigt att du testar backautomatsystemet. Om garageporten slår emot ett 40mm högt hinder som ligger platt på garagegolvet måste det öppnas på nytt. Om garageportöppnaren inte är korrekt inställd finns det risk för att porten förorsakar allvarliga personskador när den stängs. Testa backautomatsystem och ev. efterföljande justeringar en gång i månaden. Gör så här: Lägg ett 40mm högt hinder (1) på golvet under garageporten. Kör porten nedåt. Porten måste köra tillbaka när den stöter emot hindret. Om porten stannar vid ett hinder måste du ta bort hindret och upprepa avsnitt 26 "Ställa in gränslägesbrytarna". Upprepa testet. Ta bort hindret om porten har kört tillbaka efter att den har stött emot ett 40mm högt hinder. Stäng och öppna därefter porten komplett. Porten får inte köra tillbaka om det har nått portläget "STÄNGD". Om det ändå fortsätter bakåt måste du upprepa avsnitt 26 "Ställa in gränslägesbrytarna" och 27 "Ställa in kraften". Även det automatiska backautomatsystemet måste testas på nytt. Om lägger en 20kg tung vikt mitt på porten, får porten maximalt höjas med 500mm.

24 PROGRAMMERA INTRÄDE UTAN NYCKEL

(se Tillbehör) Installera alltid fotocellen "The Protector System™" vid vipportar av baldakintyp, Vipp-port med vertikal el. horizontell ledskena, portar över 2,5m samt om stängningskraften vid portens underkant överstiger 400N (40kg). När öppnaren har installerats och justerats, kan Protector-systemet installeras. Instruktion medföljer tillbehöret. Protector-systemet ger ytterligare säkerhet och minskar risken att t. ex. småbarn skadas av en stängande garageport. Systemet utnyttjar en osynlig stråle, vilken, när den bryts av ett hinder, medför att en stängande port öppnas och att en öppen port hindras från att stängas. Det rekommenderas särskilt för hushåll med småbarn. Obs! Portöppnaren märker automatiskt om fotocellen Protector System™ har installerats. Öppnaren stänger inte förrän sensorerna har justerats in korrekt.

VÅRDA DIN GARAGEPORTÖPPNARE Om öppnaren har installerats rätt kommer den att fungera med minimalt underhåll. Du behöver inte smörja in öppnaren ytterligare. Begränsnings- och kraftjustering: Kontrollera dessa inställningar efter installation. Korrigera vid behov. Väderleksförhållanden kan kräva mindre omjusteringar av garageportöppnaren, särskilt under det första året. Ytterligare information om begränsnings- och kraftjustering finns på sidan 11. Följ instruktionerna noggrant och upprepa testet av backautomatsystemet efter varje justering Fjärrkontroll: Fjärrkontrollen kan fästas på bilens solskydd med klämman som medföljer. Se efter under "Tillbehör" om du vill köpa ytterligare fjärrkontroller för fordon som står i samma garage. Alla nya fjärrkontroller måste "läras in" (programmeras) i garageportöppnaren. Batteri för fjärrkontroll: Litiumbatteriernas livslängd uppgår till ca 5 år. Byt ut batterierna om du märker att fjärrkontrollens räckvidd försämras. Byta batteri: För att byta batterier, öppna batterifacket med en skruvmejsel eller klämma. Sätt in batterierna med plus-sidan uppåt. Sätt på 30 SPECIALUTRUSTNING locket och låt det snäppa in på båda sidorna. Kasta inte förbrukade bat1. Anslutning för dörr i port terier i hushållssoporna. Lägg dina gamla batterier i en batteriholk eller Öppna lampkåpan. Här hittar du extra snabbanslutningsklämmor. Anslut lämna in dem till en avfallsstation. signalledningen till snabbanslutningarna 1 och 2. 2. Anslutning för blinkande varningsljus Det blinkande varningsljuset kan installeras på en valfri plats. Anslut kablarna till snabbanslutningarna 3 och 4. Anslutning 4 är jordad. 3. Vrid runt brytaren för att ställa in den automatiska stängningsfunktionen (Timer to close) på önskad tidslängd. Om Chamberlainfotocellen "The Protector System" installeras, bör den automatiska stängningsfunktionen inte ställas in förrän detta system har installerats.

31 TILLBEHÖR (1) Modell (2) Modell (3) Modell (4) Modell (5) Modell (6) Modell (7) Modell (8) Modell (9) Modell (10) Modell (11) Modell (12) Modell (13) Modell (14) Modell

94330E 94333E 94335E 94334E 128LM 9747E 78LM 75E 98LM 760E 1702E 770E FLA230 1703E

(15) Modell 16200LM (16) Modell MDL100LM (17) Modell EQL01 Modell EQL02 (18) Modell 9-13-1

Enkanals fjärrkontroll 3-kanals fjärrkontroll Minifjärrkontroll med 3-funktioner 4-kanals mini-fjärrkontroll 2-funktions fjärrkontroll Kodlås Flerfunktions portkontrolltavla Väggpanel med belysning på baksidan Väggpanel med rörelsesensor Utomhus Nyckeltillslag Utomhus Nödurkoppling Protector-systemet Blinkande varningsljus Chamberlain™ Dörarm The Chamberlain Arm™ Dörrbrytare Sats med mekanisk portspärr Snabburkopplingsmekanism för porthandtag 2,5m Snabburkopplingsmekanism för porthandtag 4,0m Portförstyvning

KOPPLINGSANVISNINGAR FÖR TILLBEHÖR Nyckelbrytare – till öppnarens anslutningsklämmor: Röd-1 och vit-2 Protector System™ – till öppnarens anslutningsklämmor: Vit-3 och grå-4 Väggpanel – till öppnarens anslutningsklämmor: Röd-1 och vit-2

TEKNISKA DATA Ingångsspänning .... Max. dragkraft Normal vridkraft Effekt Effekt i standby-läge

230-240 VAC, 50Hz 600N (LM600A), 800N (LM800A), 1000N (LM1000A) 6Nm (LM600A), 8Nm (LM800A), 10Nm (LM1000A) 130W (LM600A), 165W (LM800A), 190W (LM1000A) 5,0W (LM600A), 6,0W (LM800A), 6,5W (LM1000A)

DC-växelmotor med kontinuerlig smörjning Buller nivå 57dB Drivmekanism Drivning Öppnare: Kedja med tvådelad dragvagn på stålskenor. Portsträckans rörelselängd Kan regleras till 2,3m Hastighet 127-178 mm per sekund Belysning Till om öppnaren aktiveras, släcks efter 2,5 minut efter att öppnaren användes senast. Portstänger Justerbar portam. Dragrep för nöduppregling av dragvagnen Säkerhet Personlig säkerhet Knapptryck och automatiskt stopp vid nedåtrörelse. Knapptryck och automatiskt stopp vid uppåtrörelse. Elektronik Automatisk effektinställning Elektricitet Överbelastningsskydd för transformator och lågspänningskablage för väggpanel. Gränslägesinställning Med optisk detektering av varvtal och portläge. Gränslägesinställning Elektronisk, halv- och helautomatisk Startkrets Lågspänningskrets för väggpanel. Mått Längd (totalt) 3,2m Erforderlig höjd till tak 30mm Hängande vikt 14,5 kg Mottagare Minnesregister 16 (LM600A), 32 (LM800A) & 64 (LM1000A) Driftfrekvens 433,92MHz OBS! Chamberlain rekommenderar uttryckligen att fotocellssystemet "The Protector System” monteras in vid alla garageportöppnare!

UNDERHÅLLA DIN GARAGEPORTÖPPNARE En gång i månaden: • Upprepa testet av backautomatsystemet. Gör alla nödvändiga justeringar. • Rubba porten med handen. Tillkalla en kvalificerad garagemontör om porten inte är i balans eller om den klämmer. • Övertyga dig om att porten öppnas och stängs komplett. Justera in begränsningen och/eller kraften vid behov. En gång om året: • Olja in portens rullar, lager och gångjärn. Du behöver inte smörja in öppnaren ytterligare. Smörj inte in portens löpskenor! • SMÖRJA IN DRAGVAGN OCH SKENOR.

MANÖVRERA GARAGEPORTÖPPNAREN Du kan aktivera din öppnare på följande olika sätt: • Väggpanelen. Tryck på knappen och håll den intryckt tills porten börjar röra sig. • Nyckelbrytaren eller inträde utan nyckel (om du har installerat en av dessa extra anordningar). • Fjärrkontrollen. Tryck på knappen och håll den intryckt tills porten börjar röra sig. Öppna porten manuellt: Porten ska om möjligt vara helt stängt. Om fjädrarna är svaga eller har brutits finns det risk för att porten stängs snabbt. Detta kan förorsaka allvarliga personskador eller materiella skador. Porten kan öppnas för hand om du drar nödöppningshandtaget nedåt och sedan bakåt (mot öppnaren). Dra nödöppnings-handtaget rakt nedåt för att koppla in porten på nytt. Använd inte nödöppningshandtaget för att dra upp eller ned porten. Om öppnaren aktiveras med fjärrkontroll eller belyst väggpanel... 1. stänger porten om den är öppen, och öppnas om den är stängd. 2. stannar porten om den just stängs. 3. stannar porten om den just öppnas (och lämnar tillräckligt utrymme nedtill för att släppa ut husdjur eller för att ventilera garaget). 4. kör porten i motsatt riktning om det har stoppats i en uppåt- eller nedåtgående rörelse. 5. öppnas porten om det har stött emot ett hinder medan den stängdes. 6. kör porten tillbaka och stannar om det har stött emot ett hinder medan den öppnades. 7. Protector System som kan köpas som tillsatsutrustning baserar sig på en osynligt ljusstråle. Om denna ljusstråle bryts av ett hinder medan porten stängs, så öppnas porten på nytt. Om porten är öppen, förhindrar systemet att porten stängs. VI REKOMMENDERAR STARKT DETTA SYSTEM FÖR GARAGEÄGARE MED SMÅBARN. Låt garageportöppnaren svalna under 15 minuter om den har använts fem gånger kort tid efter varandra. Öppnarens belysning tänds automatiskt: 1. Första gången du ansluter strömförsörjning till öppnaren. 2. Efter ett strömavbrott. 3. När öppnaren aktiveras. Ljuset släcks automatiskt efter ca 2,5 minut. Glödlampan får inte vara starkare än 24V / 21W.

1. Garageportöppnaren fungerar varken med väggpanelen eller fjärrkontrollen • Är öppnaren ansluten till strömförsörjningen? Anslut en lampa till stickuttaget. Om lampan inte lyser måste du kontrollera säkringen eller strömbrytaren. • Har alla portlås reglats upp? Läs varningstexten på sidan 1 i monteringsinstruktionerna. • Finns det is eller snö under portens kant? Det är möjligt att porten har frusit fast. Ta bort hindret. • Eventuellt har portens fjäder brutits. Låt en servicetekniker byta ut fjädern. 2. Garageportöppnaren fungerar med fjärrkontrollen, men inte med väggpanelen: • Lyser väggpanelen? Om inte, koppla ifrån signalledningen från öppnarens klämanslutningar. Koppla samman den röda och den vita anslutningen kort genom att röra vid båda anslutningar samtidigt med en bit tråd. Om öppnaren fungerar, kontrollera om en trådanslutning i väggpanelen är defekt, om en kortslutning har uppstått under trådklammern eller om förbindelsen i en tråd har brutits. • Är alla trådförbindelser i ordning? Läs igenom sidan 8 en gång till. 3. Garageportöppnaren fungerar med väggpanelen, men inte med fjärrkontrollen: • Byt ut batteriet om det behövs. • Om du har två eller fler fjärrkontroller, och endast en fjärrkontroll fungerar, upprepa arbetsstegen som beskrivs i avsnitt 22 och 24: "Programmera öppnaren och fjärrkontrollen", "Programmera inträde utan nyckel". • Blinkar brytaren på väggen? I sådant fall har öppnarens spärrfunktion aktiverats. Om du har en multifunktions-väggpanel, håll spärrknappen intryckt under två sekunder. Därefter slutar brytaren på väggen att blinka. 4. Fjärrkontrollens räckvidd är för kort: • Har du satt i ett batteri? • Sätt fjärrkontrollen på ett annat ställe i bilens kupé. • Vid garageportar av metall, isolering med metallskikt och metallklädda fasader reduceras fjärrkontrollens räckvidd. 5. Porten reverserar av okänd anledning och belysningen blinkar inte: • Finns det någonting som hindrar porten? Dra i handtaget för uppreglingen. Rubba porten med handen. Om porten inte är i balans, eller om den klämmer, kontakta en kvalificerad montör. • Ta bort is och snö från garagets golv där porten ligger emot när den är stängd. • Upprepa avsnitt 25 och 26: "Ställa in gränslägesbrytarna", "Ställa in kraften". Upprepa kontrollen av backautomatsystemet när du är färdig med justeringen. 6. Porten reverserar av okänd anledning och belysningen blinkar i fem sekunder efter att porten bytte riktning: Kontrollera Protector System™ (fotocell) (om du har installerat detta tillbehör). Korrigera justeringen om lysdioden blinkar. 7. De boende i huset störs av att garageportöppnaren avger högt ljud: Om normalt driftljud innebär problem i närheten av bostäder, rekommenderar vi att du installerar vår ljuddämpningssats 41A3263. Denna sats har utvecklats för att eliminera resonanseffekten och kan lätt installeras. 8. Garageporten öppnas och stängs av sig själv: Kontrollera att knappen på fjärrkontrollen inte har fastnat. 9. Porten stannar, men stängs inte helt: Upprepa avsnitt 26: "Ställa in gränslägesbrytarna". Varje gång portarmens längd, stängningskraften eller gränslägesbrytaren har justerats för portläge "STÄNGD" måste backautomatsystemet testas på nytt. 10. Porten öppnas, men stängs inte: • Kontrollera Protector System™ (fotocell) (om du har installerat detta tillbehör). Korrigera justeringen om lysdioden blinkar.

• Om öppnarens belysning inte blinkar, och du har en ny garageportöppnare, upprepa avsnitt 26 och 27: "Ställa in gränslägesbrytarna", "Ställa in kraften". Upprepa kontrollen av backautomatsystemet när du är färdig med justeringen. 11. Öppnarens belysning tänds inte: Byt ut glödlampan (24V / 21W max.). Byt ut defekta glödlampor mot standardglödlampor. 12. Garageportöppnaren kärvar: Det är möjligt att porten inte är i balans, eller att fjädrarna har brutits. Stäng porten och använd repet och nödöppningshandtaget för att koppla ur dragvagnen. Öppna och stäng porten med handen. En port som är tillräckligt balanserad, stannar i ett valfritt läge under rörelsens gång, eftersom den stöttas upp komplett av fjädrarna. Om detta inte skulle vara fallet, tillkalla en servicetekniker som kan åtgärda felet. 13. Motorn surrar en kort stund, därefter fungerar den inte: • Garageportens fjädrar har ev. brutits. SE OVAN. • Om problemet uppstår första gången du ska ta öppnaren i drift är porten låst. Lås upp portlåset. Upprepa kontrollen av backautomatsystemet när du är färdig med justeringen. 14. Öppnaren fungerar inte pga. strömavbrott: • Dra snöret och handtaget för manuell öppning nedåt för att koppla ur dragvagnen. Därefter kan porten öppnas eller stängas för hand. När strömförsörjningen återställts ska det manuella nödöppningshandtaget skjutas tillbaka rakt. Nästa gång öppnaren aktiveras, kommer dragvagnen att kopplas in på nytt. • En snabburkopplingsmekanism för porthandtag, som finns som tillbehör, kan användas för att koppla ur dragvagnen från utsidan om ett strömavbrott skulle inträffa.

15. Manuell inställning av gränslägesbrytarna: 1. Håll den svarta tryckknappen intryckt tills den gula lysdioden börja blinka långsamt. Släpp därefter knappen. 2. Justera tryckknappen. Tryck på den svarta knappen för att köra porten UPPÅT, och på den orangefärgade knappen för att köra porten NEDÅT. Kontrollera att porten öppnas tillräckligt mycket så att du kan köra in ditt fordon i garaget. 3. Tryck på knappen på fjärrkontrollen eller på väggpanelen. Därmed är gränslägesbrytaren inställd på portläge "ÖPPEN". Porten börjar stängas. Tryck genast på den orangefärgade eller svarta tryckknappen. Porten stannar. Justera in önskat portläge "STÄNGD" med hjälp av den svarta och den orangefärgade tryckknappen. Kontrollera att porten stängs komplett utan överdrivet tryck på skenan (skenan får inte böjas uppåt, kedjan får inte hänga ned under skenan). Tryck på fjärrkontrollen resp. väggpanelen. Därmed är gränslägesbrytaren inställd på portläge "STÄNGD". Porten börjar öppnas. OBS! Om du varken trycker in den svarta eller den orangefärgade knappen innan porten har nått golvet, försöker garageportöppnaren att utföra en automatisk inställning av gränslägesbrytarna. Porten körs då upp från golvet och stannar vid det inställda portläget "ÖPPEN". Om arbetsljuset inte blinkar tio gånger, har gränslägesbrytarna ställts in korrekt och behöver inte ställas in manuellt. Portläget "STÄNGD" ställs in när porten står på golvet. Täck dock på att kraften MÅSTE – oberoende av om gränslägesbrytarna har ställts in manuellt eller automatiskt – läras in (programmeras), så att inställningen av gränslägesbrytarna avslutas korrekt (se avsnitt 27 "Ställa in kraften"). 4. Öppna och stäng porten med fjärrkontrollen eller väggpanelen två eller tre gånger. • Om porten inte stannar i önskat läge "ÖPPEN" eller kör tillbaka innan den har nått portläge "STÄNGD", upprepa den manuella inställningen av gränslägesbrytarna. • Om porten stannar i önskade portlägen "ÖPPEN" och "STÄNGD", fortsätt med avsnitt "Testa backautomatsystemet".

HAR PROBLEM UPPSTÅTT?

Försäkran om överensstämmelse

Chamberlain GmbH garanterar den första köparen att denna produkt är fri från defekter i material och/eller utförande under en period på 24 hela månader (2 år) från och med inköpsdatumet. Denna motor garanteras vara fri från defekt i material och/eller utförande för en period av: LM1000, 60 månader (5 år); LM800, 48 månader (4 år ); LM600, 36 månader (3 år) från inköpsdatum. Vid mottagningen av produkten är den första köparen bunden att kontrollera om produkten visar eventuella synliga defekter. Villkor: Föreliggande garanti utgör det enda under lag tillgängliga medel för köparen beträffande skador som eventuellt resulterar från en defekt del och/eller produkt. Garantin inskränkes uteslutande till reparation eller ersättning av delarna som visar sig vara defekta hos denna produkt. Denna garanti täcker inte skada som inte orsakats av materialfel, dvs skada orsakats av orimligt bruk, t ex försummelse att följa Chamberlains installations-, bruks- eller underhållsanvisning; försummelse att utföra nödvänding justering och underhåll; eller ev. anpassning eller ändring på produkten; ej heller arbetskostnader för demontering eller installation av en reparerad enhet eller en bytesenhet eller utbytesbatterier. En produkt under garanti som visar sig vara defekt i fråga om material och/eller utförande, kommer att repareras eller ersättas (enligt Chamberlains fria val) utan kostnad för ägaren vad gäller reparationen och/eller ersättningen av delarna och/eller produkten. Defekta delar repareras eller ersättes med nya eller fabriksombyggda enligt Chamberlains fria val. Om det under garantiperioden visar sig att produkten kan vara defekt, kontakta det ursprungliga inköpsstället. Denna garanti har ingen verkan på köparens i lag föreskrivna gällande rättigheter, inte heller köparens rättigheter mot återförsäljaren angående deras försäljnings-/köpeskontrakt. I brist på en tillämplig nationell eller EG-lagstiftning, är denna garanti köparens enda och exklusiva gottgörelse, och varken Chamberlain eller dess dotterbolag eller distributörer skall hållas ansvariga för eventuella oförutsedda eller indirekta skador för någon uttryckt eller underförstådd garanti angående denna produkt. Ingen företrädare eller person får antaga för Chamberlain annan skyldighet i samband med försäljningen av denna produkt.

Undertecknad försäkrar härmed att nedanstående utrustning och samtliga tillbehör överensstämmer med angivna direktiv och standarder. Model:LM600A, LM800A, LM1000A 2004/108/EC 2006/95/EC 1999/5/EC EN55014-1 (2000), EN55014-2 (1997), EN61000-3-2 (2000), EN61000-3-3 (1995), EN 301 489-3 (V1.3.1), EN 300 220-3 (V1.1.1), EN60335-1 (1994), och EN60335-2-95 (2004) Tillverkardeklaration En garageportsöppnare i kombination med en garageport måste installeras och underhållas i enlighet med tillverkarens alla instruktioner för att säkerställa att kraven i maskindirektivet 89/392/EEG uppfylls.
