FOIRE AUX QUESTIONS - 6608CD CHAMBERLAIN

Comment puis-je synchroniser ma télécommande avec le CHAMBERLAIN 6608CD ?

Pour synchroniser votre télécommande, appuyez sur le bouton de programmation situé sur le moteur du CHAMBERLAIN 6608CD, puis appuyez sur le bouton de la télécommande dans les 30 secondes qui suivent.

Que faire si le moteur ne répond pas à la télécommande ?

Vérifiez d'abord les piles de la télécommande. Si elles sont bonnes, assurez-vous que le moteur est alimenté et que les connexions sont correctes. Si le problème persiste, réinitialisez le moteur en le débranchant pendant 10 secondes puis en le rebranchant.

Comment réinitialiser le CHAMBERLAIN 6608CD ?

Pour réinitialiser le CHAMBERLAIN 6608CD, débranchez l'appareil, attendez 10 secondes, puis rebranchez-le. Ensuite, appuyez et maintenez le bouton de programmation pendant 10 secondes jusqu'à ce que le voyant clignote.

Le moteur fait du bruit mais ne fonctionne pas, que dois-je faire ?

Vérifiez si les rails sont obstrués ou si quelque chose bloque le mouvement. Assurez-vous également que la courroie ou les chaînes sont bien en place. Si le bruit persiste, il peut être nécessaire de faire appel à un technicien.

Comment installer le CHAMBERLAIN 6608CD ?

Pour installer le CHAMBERLAIN 6608CD, suivez le manuel d'instructions fourni dans l'emballage. Assurez-vous d'avoir tous les outils nécessaires et de respecter les consignes de sécurité.

Où puis-je trouver des pièces de rechange pour le CHAMBERLAIN 6608CD ?

Les pièces de rechange peuvent être achetées sur le site officiel de Chamberlain ou chez les détaillants autorisés. Assurez-vous de vérifier la compatibilité avec le modèle 6608CD.

Comment savoir si le CHAMBERLAIN 6608CD nécessite un entretien ?

Il est recommandé de vérifier régulièrement le système pour tout signe d'usure, de bruit anormal ou de fonctionnement irrégulier. Un entretien annuel est conseillé pour assurer un fonctionnement optimal.

Que faire si le capteur de sécurité ne fonctionne pas ?

Vérifiez si les capteurs sont correctement alignés et s'il n'y a pas d'obstructions. Nettoyez les lentilles des capteurs avec un chiffon doux. Si le problème persiste, envisagez de contacter le service client.

MODE D'EMPLOI 6608CD CHAMBERLAIN

à chaîne de 2,44 m (8 pi)

Model 6608CD

AVANT DE COMMENCER :

Si l'ouvre-porte de garage est entièrement installé, l'ensemble de rail/ouvre-porte doit être démonté.

• Les supports de l'ouvre-porte de garage devront être repositionnés et il sera nécessaire d'ajouter un support supplémentaire pour assurer la stabilité du rail plus long.
• Les limites de MONTÉE et de DESCENTE doivent être réajustées après l'installation.

CONTENU DE LA BOÎTE :

Section de rail avant

Support et visserie

Pièce de rallonge de chaîne

Corde de déclenchement d'urgence

Maillon de raccord

S'IL S'AGIT D'UNE NOUVELLE INSTALLATION :

1. Remplacer la corde de déclenchement d'urgence emballée avec l'ouvre-porte de garage par la corde plus longue incluse dans cette trousse.
2. Utiliser la section de rail avant incluse dans cette trousse au lieu de celle qui est emballée avec l'ouvre-porte de garage (Figure 1).
3. Raccorder la pièce de rallonge de chaîne à la chaîne complète emballée avec l'ouvre-porte de garage à l'aide des maillons de raccord (figure 2).

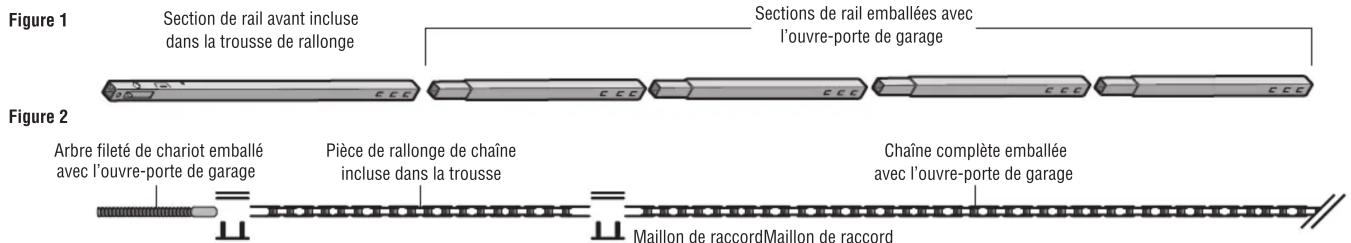

Figure 1 Section de rail avant incluse dans la trousse de rallonge Sections de rail emballées avec l'ouvre-porte de garage Figure 2 Arbre fileté de chariot emballé avec l'ouvre-porte de garage Pièce de rallonge de chaîne incluse dans la trousse Chaîne complète emballée avec l'ouvre-porte de garage Maillon de raccordMaillon de raccord

S'IL S'AGIT D'UNE INSTALLATION EXISTANTE :

1. Tirer sur la corde de déclenchement d'urgence et désaccoupler le chariot du bras de la porte.
2. Désaccoupler l'ensemble de rail/ouvre-porte du support du linteau et des autres supports, et le déposer sur le sol.
3. Retirer l'écrou extérieur de l'arbre du chariot et le mettre de côté (Figure 3).
4. Déconnecter la chaîne du chariot et de l'arbre fileté du chariot. Conserver les ensembles de maillon de raccord en vue de la réinstallation. REMARQUE : Pour déconnecter le maillon de raccord, appuyer sur l'extrémité ouverte de l'agrafe.

⚠️! AVERTISSEMENT

Pour éviter des BLESSURES GRAVES ou FATALES :

- Débranchez TOUTE alimentation électrique et piles AVANT d'effectuer TOUT entretien ou maintenance.

ATTENTION

La porte de garage DOIT être complètement fermée pendant l'installation.

AVERTISSEMENT : Ce produit peut vous exposer à des produits chimiques comme le plomb, reconnu par l'Etat de la Californie comme cause de cancers, d'anomalies congénitales et d'autres problèmes liés à la reproduction. Pour plus d'informations, visitez www.P65Warnings.ca.gov

1. Consulter le manuel du propriétaire pour terminer l'assemblage, l'installation et l'ajustement de l'ouvre-porte de garage. Si les instructions le prescrivent, raccorder l'arbre fileté du chariot à l'extrémité de la pièce de rallonge de la chaîne.

REMARQUE : Après avoir accroché l'ouvre-porte, ajouter le support supplémentaire pour plus de stabilité. Voir Ajout d'un support supplémentaire au verso.

1. Mettre la chaîne de côté, car elle servira à compléter la trousse de rallonge. S'assurer qu'elle ne soit pas tordue.
2. Retirer l'ensemble de poulie et le mettre de côté (Figure 4).
3. Désaccoupler la section de rail avant avec la pointe d'un tournevis pour soulever le taquet extérieur de chaque côté du rail (Figure 5). Jeter le rail avant.
4. Aligner la section de rail avant de rechange sur le rail existant en vérifiant que le taquet du rail est orienté vers le haut. Glisser le rail avant sur le rail existant; les taquets sur les côtés se verrouilleront en place (Figure 6).

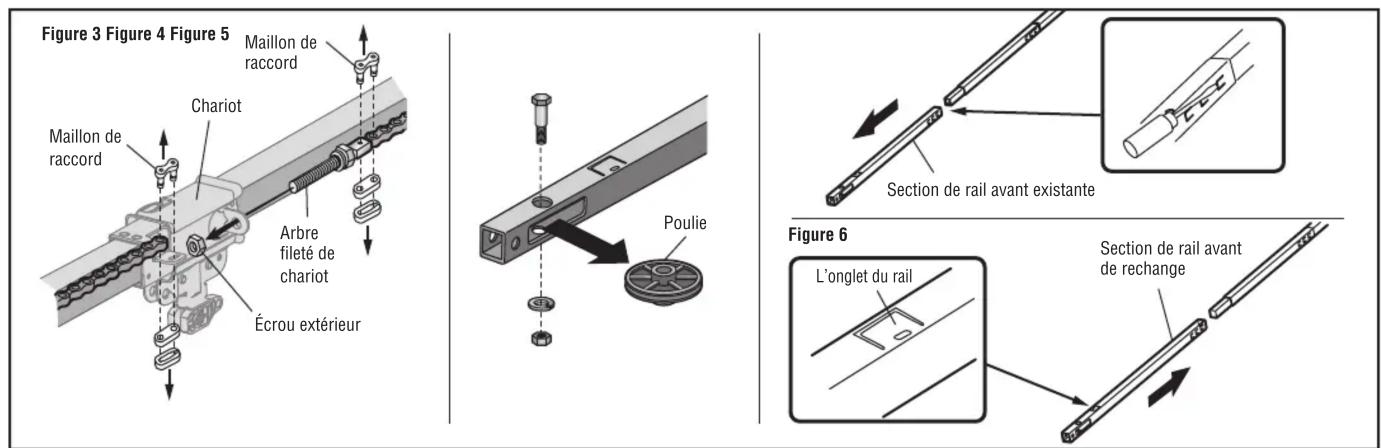

Figure 3 Figure 4 Figure 5 Maillon de raccord Maillon de raccord Chariot Arbre fileté de chariot Écrou extérieur Poulie Section de rail avant existante Figure 6 L'onglet du rail Section de rail avant de rechange

S'IL S'AGIT D'UNE INSTALLATION EXISTANTE (SUITE) :

1. Installer l'ensemble de poulie (Figure 7).
2. À titre de butée d'arrêt temporaire, insérer un tournevis dans l'orifice près du taquet du rail. Faire glisser le chariot jusqu'à ce point.
3. Utiliser un tournevis à tête plate et soulever le taquet du rail à la verticale, c'est-à-dire à un angle de 90 degrés (Figure 8).
4. Tirer la chaîne autour de la poulie. Raccorder la chaîne à la fente de retenue sur le chariot avec le maillon de raccord, comme montré.
5. Le chariot reposant contre le tournevis, répartir la chaîne le long du rail vers le moteur, puis l'enrouler autour du pignon et poursuivre jusqu'à l'ensemble de chariot. Les dents du pignon doivent engager la chaîne (Figure 9).
6. Raccorder la pièce de rallonge de chaîne à la chaîne complète avec le maillon de raccord.
7. Vérifier que la chaîne n'est pas tordue, puis la raccorder à l'arbre fileté avec le maillon de raccord.
8. Insérer l'arbre fileté du chariot par l'orifice du chariot. S'assurer que la chaîne n'est pas tordue. Visser sans serrer l'écrou extérieur sur l'arbre fileté du chariot. Retirer le tournevis.

1. Serrer l'écrou extérieur de façon à ce que la chaîne se trouve à 6 mm (1/4 de po) au-dessus de la base du rail, à mi-chemin de celui-ci. Serrer l'écrou intérieur pour fixer le réglage (Figure 10).
2. Remplacer l'ancienne corde de déclenchement d'urgence par la nouvelle corde de rechange plus longue en la nouant avec des noeuds simples.
3. Consulter l'étape 5 d'installation dans le manuel du propriétaire pour terminer la réinstallation et le réglage de l'ouvre-porte de garage. REMARQUE : Après avoir accroché l'ouvre-porte, ajouter le support supplémentaire pour plus de stabilité. Voir Ajout d'un support supplémentaire ci-dessous.
4. Reconnecter les fils de la commande de porte et des capteurs.
5. Remettre l'alimentation électrique.
6. Programmer les limites de fin de course et tester le système d'inversion de sécurité conformément aux instructions du manuel du propriétaire.

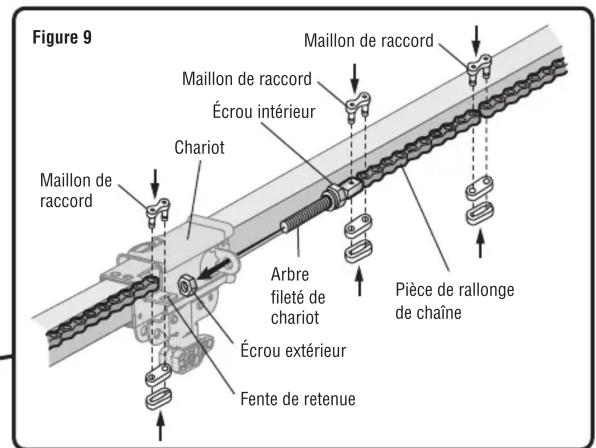

Figure 9 Maillon de raccord Maillon de raccord Écrou intérieur Chariot Maillon de raccord Arbre fileté de chariot Écrou extérieur Fente de retenue Pièce de rallonge de chaîne

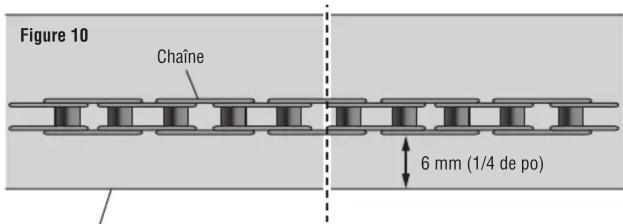

Figure 10 Chaîne 6 mm (1/4 de po)

Mi-longueur du railBase du Rail

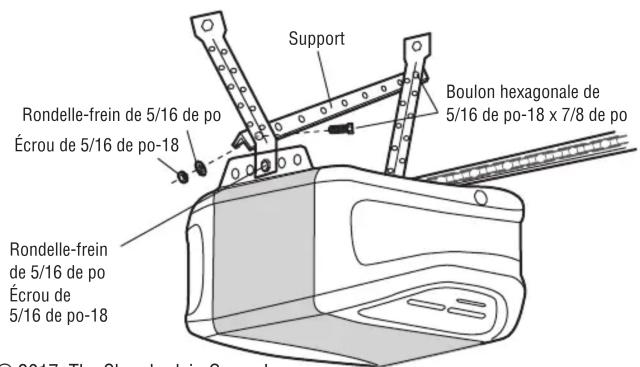

AJOUT D'UN SUPPORT SUPPLÉMENTAIRE :

Couper le support inclus pour qu'il s'adapte aux supports déjà installés. Fixer le renfort transversal aux orifices du haut et du bas des supports avec des boulons hexagonaux de 5/16 de po – 18x7/8 de po, des rondelles de blocage de 5/16 de po et des écrous de 5/16 de po-18.

Rondelle-frein de 5/16 de po Écrou de 5/16 de po-18 Support Boulon hexagonale de 5/16 de po-18 x 7/8 de po Rondelle-frein de 5/16 de po Écrou de 5/16 de po-18 © 2017 The Chamberlain Group Inc.

© 2017, The Chamberlain Group Inc.
All Rights Reserved
114A5059 Tous droits réservés

AVERTISSEMENT

Pour éviter d'éventuelles BLESSURES GRAVES par suite de la chute d'un ouvre-porte de garage, fixer l'ouvre-porte SOLIDEMENT aux solives du garage. On DOIT utiliser des ancrages de béton si les supports sont posés dans la maçonnerie. ATTENTION

PIÉCES DE REPARATION

De Pièce Désignation

041B1986-08 Chaîne de 2,44 m (8 pi)

41A3021 Corde de déclenchement d'urgence

4A1008 Maillon de raccord (2)
