LM60R-128 - отварач гаражних врата CHAMBERLAIN - Besplatni korisnički priručnik

Tip proizvoda	Motorizovani otvarač garažnih vrata
Brend	CHAMBERLAIN
Model	LM60R-128
Dimenzije (ukupna dužina)	3,2 m
Potreban prostor za otvaranje	30 mm
Težina	14,5 kg
Napajanje	230-240 VAC, 50 Hz, 100 W
Rezervno napajanje	5,5 W
Maksimalna vučna sila	600 N
Nominalni obrtni moment	5 Nm
Nivo buke	55 dB
Tip pogona	Lanac ili kaiš sa dvočlanim kolicima na čeličnoj šini
Podesivi produžetak hoda	Do 2,3 m
Brzina hoda	127-178 mm/s
Osvetljenje	Sijalica 24 V / 21 W maks., vremenski odloženo gašenje 2,5 min
Frekvencija prijemnika	433,92 MHz
Memorijski kapacitet daljinskih upravljača	12 kodova
Glavne funkcije	Motorizovano otvaranje/zatvaranje, hitno zaustavljanje, programiranje daljinskih upravljača, elektronsko podešavanje krajnjih položaja i sile, sigurnosni sistem preokreta, zaključavanje, osvetljenje, kompatibilnost sa opcionim dodacima (Protector System, tastatura, itd.)
Održavanje i čišćenje	Mesečni test sistema preokreta; godišnje podmazivanje valjaka, šarki i ležajeva vrata; podmazivanje kolica i šine; provera ravnoteže vrata; zamena baterija daljinskog upravljača
Sigurnost	Dugme za zaustavljanje na zidnom upravljaču, automatski preokret u slučaju prepreke (testirano sa preprekom od 40 mm), elektronsko podešavanje sile, opcioni Protector sistem (infracrveni), ručno hitno otključavanje, niskonaponski kablovi
Rezervni delovi i mogućnost popravke	Dostupni delovi: daljinski upravljači (94330E, 94333E…), tastatura za pristup bez ključa (9747E), spoljno zaključavanje (760E), Protector sistem (770E), specijalna ruka The Chamberlain Arm (1703E), komplet za spoljno otključavanje (1702E), anti-šok sijalica 24 V/21 W. Garancija proizvođača 2 godine.
Opšte informacije	Instalacija je rezervisana za kvalifikovanog stručnjaka; garažna vrata moraju biti uravnotežena; ne koristiti ako se deca igraju u blizini; isključiti napajanje pre bilo kakvog rada; u skladu sa standardima EN 55014, EN 60335, direktivom 1999/5/EC

Često postavljana pitanja - LM60R-128 CHAMBERLAIN

Kako da programiram novi daljinski upravljač za moj otvarač vrata Chamberlain LM60R-128?

Pritisnite i otpustite narandžasto dugme LEARN koje se nalazi na panelu otvarača vrata. Indikator će svetleti 30 sekundi. Za to vreme pritisnite i držite dugme na daljinskom upravljaču dok lampica otvarača vrata ne trepne (ili dok se ne čuju dva klika ako sijalica nije ugrađena). Otpustite dugme: kod je sačuvan.

Šta učiniti ako se vrata preokreću bez očiglednog razloga i svetla ne trepću?

Prvo proverite da nema prepreke koja blokira vrata (sneg, led, predmet). Uverite se da ručica za ručno otključavanje nije aktivirana. Zatim ponovo podesite krajnje položaje i silu (koraci 25 i 26 u priručniku). Testirajte sistem preokreta nakon svakog podešavanja.

Kako da aktiviram funkciju zaključavanja na zidnom upravljaču?

Pritisnite i držite dugme Lock (zaključavanje) na zidnom upravljaču 2 sekunde. Indikator na dugmetu će početi da trepće, što ukazuje da je funkcija aktivna. Za deaktivaciju, ponovo pritisnite isto dugme 2 sekunde ili aktivirajte dugme LEARN na otvaraču vrata.

Kako ručno podesiti krajnje položaje?

Otvorite sočivo lampe. Pritisnite i držite crno dugme dok žuti indikator ne zatreperi sporo, zatim otpustite. Koristite crno (gore) i narandžasto (dole) dugme da dovedete vrata u željeni otvoreni položaj, zatim pritisnite daljinski upravljač. Za donji položaj, uradite isto podešavajući zatvoreni položaj. Završite potpunim ciklusom.

Moj otvarač vrata ne radi nakon nestanka struje, šta učiniti?

Povucite uže i ručicu za ručno otključavanje nadole da biste isključili kolica. Zatim možete ručno otvoriti ili zatvoriti vrata. Kada se struja vrati, povucite ručicu pravo unazad: kolica će se automatski ponovo povezati prilikom sledeće aktivacije.

Koju sijalicu koristiti za lampu otvarača vrata?

Koristite sijalicu od 24 V / 21 W maksimalno, po mogućnosti ojačane konstrukcije (anti-šok). Nemojte prekoračiti ovu snagu.

Kako testirati sigurnosni sistem preokreta?

Postavite prepreku debljine 40 mm (npr. dasku) ravno na pod ispod vrata. Aktivirajte zatvaranje. Vrata bi trebalo da se preokrenu (krenu na gore) čim dodirnu prepreku. Ako ne, ponovite podešavanje krajnjih položaja i sile, pa ponovo testirajte. Ovaj test treba obavljati jednom mesečno.

Kako obrisati sve sačuvane kodove daljinskih upravljača?

Pritisnite i držite narandžasto dugme LEARN na otvaraču vrata dok se indikator ne ugasi (oko 6 sekundi). Svi kodovi su tada obrisani. Morate ponovo programirati svaki daljinski upravljač ili tastaturu koju želite da koristite.

Otvarač vrata teško otvara vrata, šta proveriti?

Zatvorite vrata, povucite ručicu za ručno otključavanje da biste isključili kolica, zatim ručno otvorite i zatvorite vrata. Dobro uravnotežena vrata treba da ostanu nepomična na bilo kojoj visini. Ako nisu, opruge su možda pokvarene ili neuravnotežene: pozovite stručnjaka. Ako su vrata uravnotežena, proverite podešavanja sile.

Kako instalirati Protector sistem (opcioni)?

Protector sistem je infracrveni snop koji preokreće vrata u slučaju prepreke. Povezuje se na priključke otvarača vrata: beli na priključak 3, sivi na priključak 4. Pratite uputstva koja dolaze sa dodatkom (model 770E). Preporučuje se ako imate malu decu.

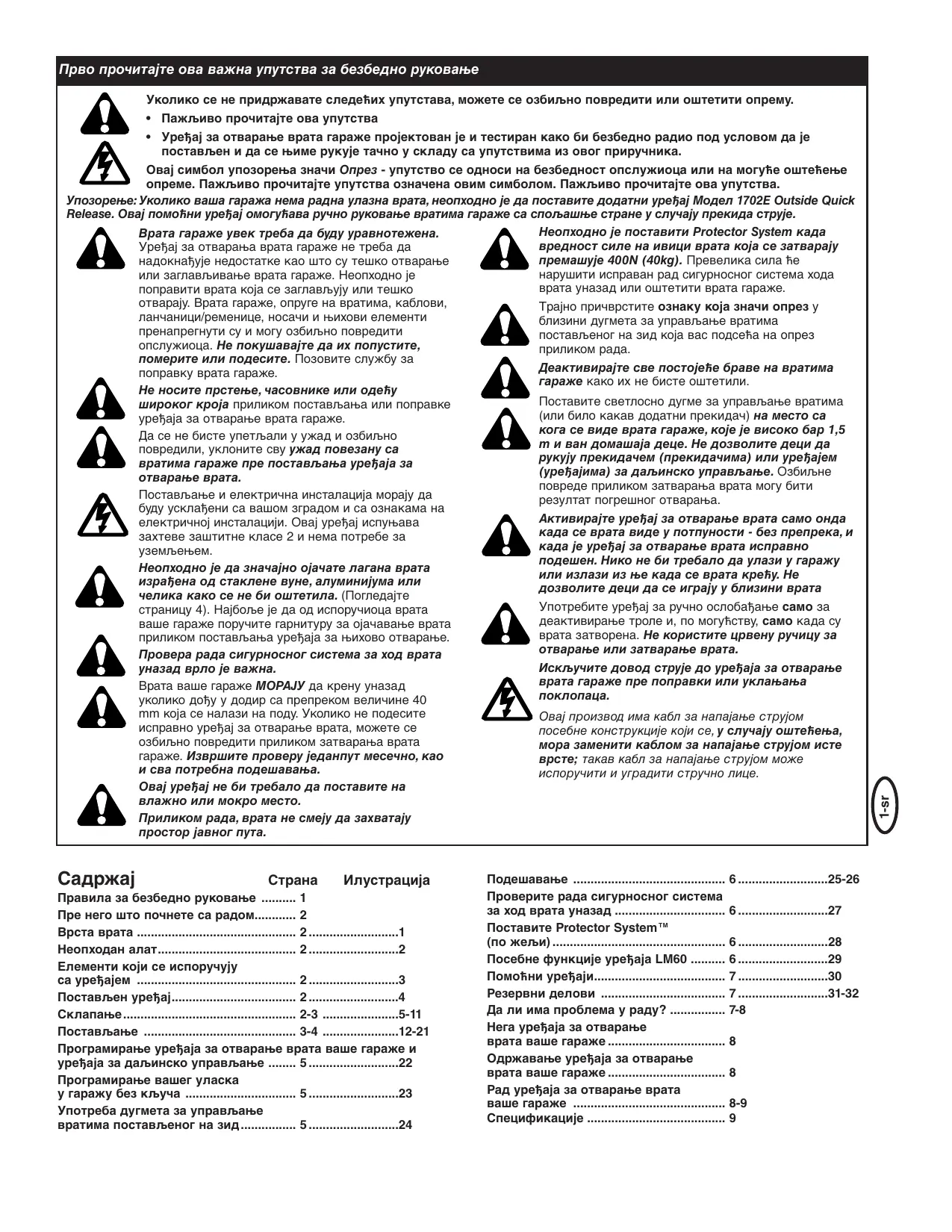

KORISNIČKI PRIRUČNIK LM60R-128 CHAMBERLAIN

Uređaj za otvaranje mora biti sigurno učvršćen na nosivu podlogu garaže.

Prikazana su tri načina ugradnje koji se mogu koristiti. Možda ćete trebati drugačiji. Viseće konzole (1) moraju biti pod kutom (slika A) kako bi se osigurao čvrsti oslonac. Na ukrasni strop (slika B) postavite jaku metalnu konzolu (nije u opremi) (4) na nosivu podlogu prije postavljanja uređaja za otvaranje. Za ugradnju na betonski strop (slika C) koristite tiple za beton (5) koji su u opremi.

Sa svake strane uređaja za otvaranje izmjerite udaljenost od uređaja do nosive podloge (ili stropa).

Izrežite oba komada viseće konzole na odgovarajuću duljinu. Izravnajte jedan kraj svake konzole i zakrenite ili savijte kako bi odgovarala kutovima za učvršćivanje. Ne savijajte na mjestima gdje se nalaze otvori. Izbušite početne rupe promjera 4,5 mm na nosivoj podlozi (ili stropu). Učvrstite konzole na nosivu podlogu vijcima za drvo (2).

Podignite uređaj za otvaranje i učvrstite ga na viseće konzole pomoću vijka, protupodloške i matice (3). Provjerite kako biste se uvjerili da je tračnica centrirana iznad vrata. UKLONITE dasku debljine 25 mm. Ručno baratajte vratima. Ako vrata udare u tračnicu, podignite glavnu konzolu. Podmažite donju stranu tračnice (6) mašću za tračnice.

17 Postavljanje užeta i ručke za ručno otpuštanje

(1) Model 94330E Daljinski upravljač s jednom funkcijom

(2) Model 94333E Daljinski upravljač s 3 funkcije

(3) Model 94335E Mini daljinski upravljač s 3 funkcije

(4) Model 94334E Mini daljinski upravljač s 4 funkcije

9. Vrata se zaustavljaju, ali se ne zatvaraju u potpunosti:

Ponovite postupak podešavanja granica, vidi korak 25 podešavanja. Ponovite test sigurnosnog povrata vrata nakon svakog podešavanja duljine poluge vrata, sile zatvaranja ili graničnika kretanja prema dolje.

10. Vrata se otvaraju, ali se ne mogu zatvoriti:

(Pogledajte odjeljak s dodatnom opremom)

Sila, izmjerena na zapirajućem rubu vrata, ne smije biti veća od 400 N (40 kg). Ako je sila na zapirajućem rubu vrata veća od 400 N, potrebno je ugraditi sigurnosni sustav Protector System.

PićVrste Nocau Vijma za drv (4).

20 Sklanjanje ramena za vrata

A. POSTAVLJANJE JEDNOKRILNIH VRATA:

Pomoću elemenata (3, 4 i 5), pričvrstite zajedno pravi (1) i završni (2) deo ramena za vrata tako da se dobije najveća moguća dužina (sa preklapanjem 2 ili 3 otvora). Zatvorite vrata. Posebnim vijcima spojite pravi deo ramena za vrata (1) sa nosačem za vrata (6). Postavite prstenaste učvršćivače (7). Obovite unutrašnju ispumpavanu troku. Kliznim pokretom pomerite spojnu troku unazad ka uređaju za otvaranje vrata garaže i posebnim vijcima (6) spojite završeno rame (2) sa otvorom na tropi (8). Možda ćete morati da malo podesite vrata da bi došlo do spajanja. Postavite prstenaste učvršćivače (7). NAPOMENA: Pri određivanju gornjih graničnih položaja, potpuno otvorena vrata ne bi trebalo da imaju nagib "unazad": blagi nagib unazad (9) izaziva nepotrebno poskakivanje i/ili trzanje pri otvaranju vrata ili zatvaranju potpuno otvorenih vrata.

6. POSTAVLJANJE DVOKRILNIH VRATA:

Spojite elemente na osnovu slike B, a zatim pređite na korak 21.

21 Postavljanje uređaja za upravljanje vratima

Postavite uređaj za upravljanje vratima na mesto sa koga se vidi vrata garaže, daleko od vrata i elemenata vrata i van domašaja dece. Postavite ga bar 1,5 m iznad poda.

Usled pogrešne upotrebe uređaja za otvaranje vrata, možete se ozbiljno povrediti prilikom kretanja vrata garaže. Ne dozvolite deci da koriste uređaj za upravljanje vratima ili uređaj za daljinsko upravljanje.

Trajno pričvrstite oznaku koja znači oprez na zid u blizini uređaja za upravljanje vratima koja vas podseća na oprez prilikom rada.

Na poleđini uređaja za upravljanje vratima (2) nalaze se 2 električna priključka (1) pričvršćena stezaljkama. Skinite oko 6 mm izolacije sa žice za zvono (4). Razdvojite žice tako da možete da priključite belu/plavu žicu na električni priključak 1 sa oznakom RED i belu žicu na električni priključak 2 sa oznakom WHT.

Pomoću vijaka za lim (3) koji se isporučuju sa uređajem, pričvrstite uređaj za upravljanje vratima na unutrašnji zid garaže. Izbušite otvore dubine 4 mm i upotrebite pričvršćivače (6) ukoliko uređaj postavljate na montažni zid. Pogodno mesto je mesto pored radnih vrata i van domašaja dece.

Sprovedite žice za zvono navedene uz zid i preko plafona do uređaja za otvaranje vrata garaže. Za pričvršćivanje žice, koristite izolovanu kopču (5). Električni priključci za brzo povezivanje prijemnika nalaze se iza svetlosnog sočiva uređaja za otvaranje vrata garaže. Priključite te žice za zvono na električne priključke na sledeći način: belu/plavu žicu na crveni priključak (1), a belu žicu na beli priključak (2).

Ako se vrata zaustave ili vrate nazad pre nego što dotaknu pod, odmah ponovite korake 1-3. Ukoliko na ovaj način ne podesite granične vrednosti, postupite prema stavci #15 odeljka "Da li ima problema u radu?" i pridržavajte se uputstava za ručno podešavanje graničnih vrednosti.

NAPOMENA: Pri podešavanju sile treniranja 11 puta uvek kada postupak podešavanja trajanja ne uspe. Ukoliko se pojave ova greška, postupite prema stavu #15 ove knjige "Da li je moguće probiti maksimalnu vrednost?" i obratite se ustanovi za ručno podešavanje trajanja.

26Podešavanje sile.

Dugme za podešavanje sile nalazi se iza svetlosnog senzora na uređaju za otvaranje vrata garaže. Podešavanje sile reguliše se količinom struje potrebne za otvaranje i zatvaranje vrata.

1. Otvorite svetlosni senzor. Pronađite narandžasto dugme (2).
2. Pritisnite narandžasto dugme (2) dva puta da bi ušli u režim za podešavanje sile. LED (3) (indikatorsko svetlo) neće brzo treperiti. 3. Pritisnite i programirajte taster za daljinsko upravljanje (4) ili prekidač na uređaju za upravljanje vratima koji je usklađen sa uređajem za otvaranje vrata garaže. Vrata će se kretati do donjeg (zatvorenog) položaja. Ponovo pritisnite taster za daljinsko upravljanje (4) i vrata će se kretati ka gornjem (otvorenom) položaju.

LED (3) (indikatorsko svetlo) prestaće da treperi kada se usvoji vrednost sile.

Da bi se ispravno podesila vrednost sile, vrata moraju da obave potpun ciklus kretanja, od gornjeg do donjeg položaja. Ukoliko uređaj ne može da potpuno otvori ili zatvori vrata, proverite vrata da biste se uverili da su pravilno uravnotežena i da se ne zaglavljuju ili teško otvaraju.

Neophodno je da uređaj usvoji vrednost sile da bi se ispravno završilo podešavanje graničnih vrednosti.
