MANUAL DE UTILIZARE LM60R-128 CHAMBERLAIN

Dispozitiv de deschis uøa garajului modelul LM60K, LM60R-128

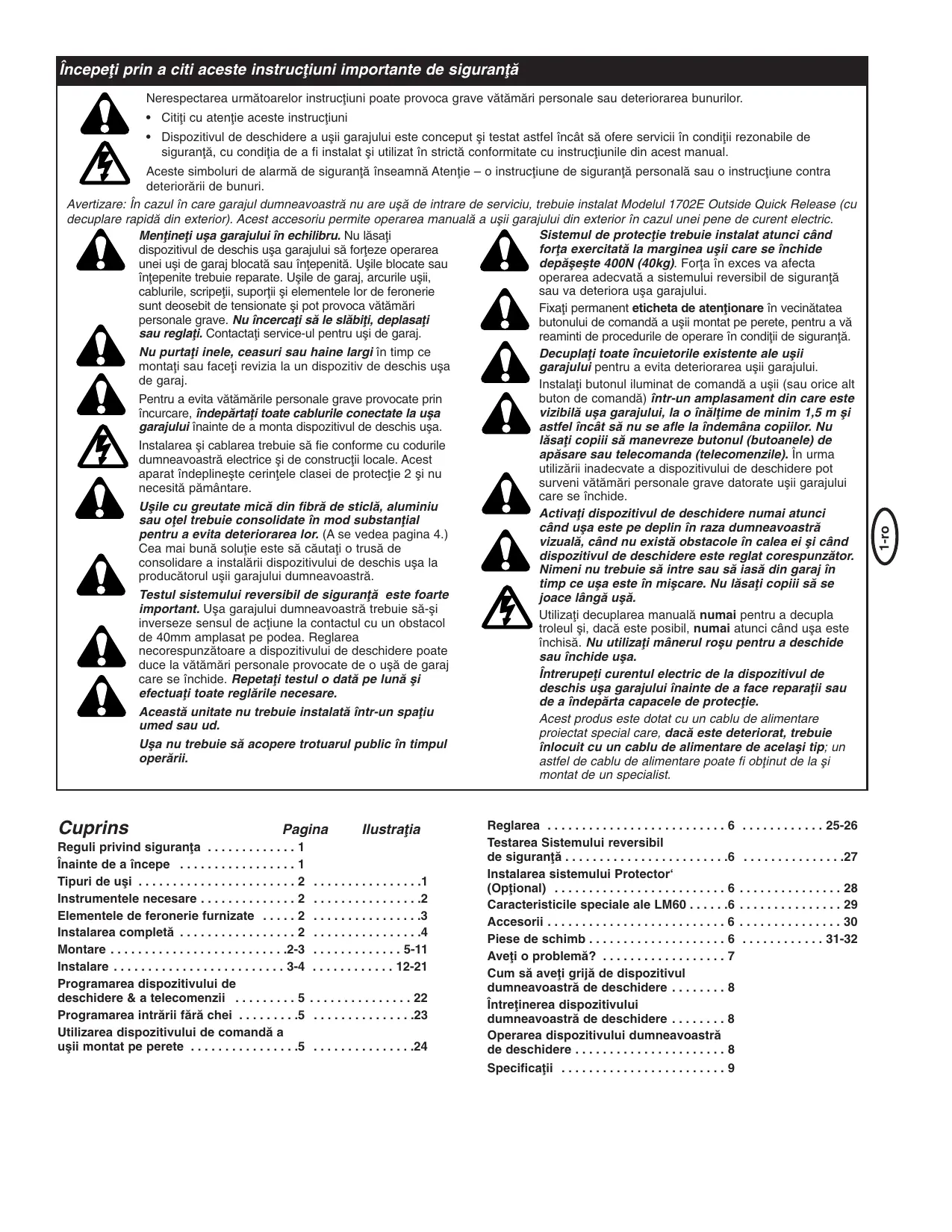

Începefli prin a citi aceste instrucfliuni importante de siguranflæ Nerespectarea urmætoarelor instrucfliuni poate provoca grave vætæmæri personale sau deteriorarea bunurilor.

• Citifli cu atenflie aceste instrucfliuni Aceste simboluri de alarmæ de siguranflæ înseamnæ Atenflie – o instrucfliune de siguranflæ personalæ sau o instrucfliune contra deteriorærii de bunuri. Avertizare: În cazul în care garajul dumneavoastræ nu are uøæ de intrare de serviciu, trebuie instalat Modelul 1702E Outside Quick Release (cu decuplare rapidæ din exterior). Acest accesoriu permite operarea manualæ a uøii garajului din exterior în cazul unei pene de curent electric. Sistemul de protecflie trebuie instalat atunci când Menflinefli uøa garajului în echilibru. Nu læsafli forfla exercitatæ la marginea uøii care se închide dispozitivul de deschis uøa garajului sæ forfleze operarea depæøeøte 400N (40kg). Forfla în exces va afecta unei uøi de garaj blocatæ sau înflepenitæ. Uøile blocate sau operarea adecvatæ a sistemului reversibil de siguranflæ înflepenite trebuie reparate. Uøile de garaj, arcurile uøii, sau va deteriora uøa garajului. cablurile, scripeflii, suporflii øi elementele lor de feronerie sunt deosebit de tensionate øi pot provoca vætæmæri Fixafli permanent eticheta de atenflionare în vecinætatea personale grave. Nu încercafli sæ le slæbifli, deplasafli butonului de comandæ a uøii montat pe perete, pentru a væ sau reglafli. Contactafli service-ul pentru uøi de garaj. reaminti de procedurile de operare în condiflii de siguranflæ. Nu purtafli inele, ceasuri sau haine largi în timp ce Decuplafli toate încuietorile existente ale uøii montafli sau facefli revizia la un dispozitiv de deschis uøa garajului pentru a evita deteriorarea uøii garajului. de garaj. Instalafli butonul iluminat de comandæ a uøii (sau orice alt buton de comandæ) într-un amplasament din care este Pentru a evita vætæmærile personale grave provocate prin vizibilæ uøa garajului, la o înælflime de minim 1,5 m øi încurcare, îndepærtafli toate cablurile conectate la uøa astfel încât sæ nu se afle la îndemâna copiilor. Nu garajului înainte de a monta dispozitivul de deschis uøa. læsafli copiii sæ manevreze butonul (butoanele) de Instalarea øi cablarea trebuie sæ fie conforme cu codurile apæsare sau telecomanda (telecomenzile). În urma dumneavoastræ electrice øi de construcflii locale. Acest utilizærii inadecvate a dispozitivului de deschidere pot aparat îndeplineøte cerinflele clasei de protecflie 2 øi nu surveni vætæmæri personale grave datorate uøii garajului necesitæ pæmântare. care se închide. Uøile cu greutate micæ din fibræ de sticlæ, aluminiu Activafli dispozitivul de deschidere numai atunci sau oflel trebuie consolidate în mod substanflial când uøa este pe deplin în raza dumneavoastræ pentru a evita deteriorarea lor. (A se vedea pagina 4.) vizualæ, când nu existæ obstacole în calea ei øi când Cea mai bunæ soluflie este sæ cæutafli o trusæ de dispozitivul de deschidere este reglat corespunzætor. consolidare a instalærii dispozitivului de deschis uøa la Nimeni nu trebuie sæ intre sau sæ iasæ din garaj în producætorul uøii garajului dumneavoastræ. timp ce uøa este în miøcare. Nu læsafli copiii sæ se Testul sistemului reversibil de siguranflæ este foarte joace lângæ uøæ. important. Uøa garajului dumneavoastræ trebuie sæ-øi Utilizafli decuplarea manualæ numai pentru a decupla inverseze sensul de acfliune la contactul cu un obstacol troleul øi, dacæ este posibil, numai atunci când uøa este de 40mm amplasat pe podea. Reglarea închisæ. Nu utilizafli mânerul roøu pentru a deschide necorespunzætoare a dispozitivului de deschidere poate sau închide uøa. duce la vætæmæri personale provocate de o uøæ de garaj Întrerupefli curentul electric de la dispozitivul de care se închide. Repetafli testul o datæ pe lunæ øi deschis uøa garajului înainte de a face reparaflii sau efectuafli toate reglærile necesare. de a îndepærta capacele de protecflie. Aceastæ unitate nu trebuie instalatæ într-un spafliu Acest produs este dotat cu un cablu de alimentare umed sau ud. proiectat special care, dacæ este deteriorat, trebuie Uøa nu trebuie sæ acopere trotuarul public în timpul înlocuit cu un cablu de alimentare de acelaøi tip; un operærii. astfel de cablu de alimentare poate fi obflinut de la øi montat de un specialist. Cuprins Pagina Reguli privind siguranfla . . . . . . . . . . . . . 1 Înainte de a începe . . . . . . . . . . . . . . . . . 1 Tipuri de uøi . . . . . . . . . . . . . . . . . . . . . . . 2 Instrumentele necesare . . . . . . . . . . . . . . 2 Elementele de feronerie furnizate . . . . . 2 Instalarea completæ . . . . . . . . . . . . . . . . . 2 Montare . . . . . . . . . . . . . . . . . . . . . . . . . .2-3 Instalare . . . . . . . . . . . . . . . . . . . . . . . . . 3-4 Programarea dispozitivului de deschidere & a telecomenzii . . . . . . . . . 5 Programarea intrærii færæ chei . . . . . . . . .5 Utilizarea dispozitivului de comandæ a uøii montat pe perete . . . . . . . . . . . . . . . .5 Ilustraflia

• Dispozitivul de deschidere a uøii garajului este conceput øi testat astfel încât sæ ofere servicii în condiflii rezonabile de siguranflæ, cu condiflia de a fi instalat øi utilizat în strictæ conformitate cu instrucfliunile din acest manual. Înainte de a începe 1. Privifli peretele sau plafonul de deasupra uøii garajului. Suportul frontal trebuie fixat bine de structura de rezistenflæ. 2. Avefli un plafon finisat în garajul dumneavoastræ? Dacæ da, pot fi necesare un suport de susflinere øi elemente de feronerie pentru fixare suplimentare (nefurnizate). 3. În funcflie de modul de construcflie al uøii dumneavoastræ, putefli avea nevoie de un brafl de uøæ special. Contactafli-l pe furnizorul dumneavoastræ. 4. Avefli o uøæ de acces pe lângæ uøa garajului? Dacæ nu, este necesar Accesoriul de decuplare rapidæ din exterior, modelul 1702E. 1 Tipuri de uøi A. Uøæ dintr-o singuræ bucatæ numai cu øinæ orizontalæ. B. Uøæ dintr-o singuræ bucatæ cu øinæ orizontalæ øi verticalæ – este nevoie de un brafl de uøæ special (E, Braflul Chamberlain™). Este necesar Sistemul Protector™ (30(8)).Contactafli-l pe furnizorul dumneavoastræ. C. Uøæ demontabilæ cu øinæ curbatæ – a se vedea 20B – brafl de uøæ de conectare. Pentru porturi cu o lungime mai mare de 2,5m sunt necesare bariere luminoase. D. Uøæ cu armæturæ – brafl de uøæ special (E, Braflul Chamberlain™). Este necesar Sistemul Protector™ (30(8)).Contactafli-l pe furnizorul dumneavoastræ. E. Braflul Chamberlain™ pentru porturi de Tip B øi D. 6 Instalarea lanflului/curelei 3 Elementele de feronerie furnizate (1) Øurub hexagonal (2) Øtift cu cap si gauræ pentru cui spintecat (3) Øurub de fixare de 8mm (4) Holz-øuruburi (5) Øuruburi pentru tablæ (6) Øtift cu cap si gauræ pentru cui spintecat (7) Cablu (8) Mâner (9) Scoabe izolate (10) Bolfl de ancorare (11) Bolfl de ancorare pentru beton (12) Øaibæ de siguranflæ (13) Piuliflæ hexagonalæ (14) Inel de fixare (15) Øurub cu filetare metricæ (16) Øurub hexagonal (17) Øurub de oprire (18) Arc (19) Øaibæ platæ (20) Contrapiuliflæ (21) Unsoare pentru øinæ 4 Instalare completæ Pe mæsuræ ce efectuafli procedurile de montare, instalare øi reglare din acest manual, væ poate fi util sæ consultafli aceastæ ilustraflie ce prezintæ o instalare finalizatæ. (1) Tamburul frontalæ (2) Suport pentru roata de curea liberæ (3) Troliu (4) Øinæ (5) Lanfl/curea (6) Suport suspendat (7) Cordon de legare la reflea (8) Dispozitiv de deschidere (9) Lentilæ pentru luminæ (10) Cablu de decuplare manualæ & mâner (11) Brafl de uøæ curbat (12) Brafl de uøæ drept (13) Suport de uøæ & placæ (14) Suport frontal (15) Brafl de decuplare al troliului SECfiIUNEA DE ASAMBLARE IMPORTANT: Dacæ avefli o uøæ cu armæturæ, trebuie sæ folosifli instrucfliunile furnizate cu accesoriul Chamberlain Arm™ împreunæ cu acest Manual al proprietarului atunci când montafli øina. 5 Montarea øinei Ungefli marginile interioare ale øinei cu unsoare (1). Aøezafli bucæflile de øinæ pe o suprafaflæ platæ în vederea asamblærii. Toate cele patru secfliuni sunt interschimbabile. Glisafli suportul øinei (3) pe secfliunea øinei. Conectafli øina glisând suportul øinei pe urmætoarea secfliune a øinei. Lovifli uøor cu ansamblul øinei (4) pe o bucatæ de lemn (5) pânæ când secfliunile øinei sunt la acelaøi nivel. Repetafli operafliunea cu secfliunile de øinæ ræmase. Scoatefli lanflul/cureaua din cutie øi întindefli-l(o) pe podea (nu læsafli lanflul/cureaua sæ se ræsuceascæ). A. Lanflul: Împingefli øtifturile barei de legæturæ principale (3) prin verigile lanflului (4) øi prin gaura din spate a troliului (5).(a se vedea Ilustraflia) Împingefli apærætoarea (2) peste øtifturi øi în øænflulefle. Glisafli arcul cu cleme (1) peste apærætoare øi în øænfluleflele øtifturilor pânæ când ambele øtifturi sunt bine fixate în poziflie. B. Cureaua: Prindefli piesa de legæturæ (6) în fanta (7) de pe troliu (8). 7 Introducefli troliul & suportul pentru roata de curea liberæ Glisafli suportul pentru roata de curea liberæ (1) øi troliul interior (2) în capætul din spate (de deschidere) al ansamblului de øinæ (3), asiguraflivæ cæ introducefli suportul pentru roata de curea liberæ dupæ cum este indicat. Sægeata de pe troliu (7) trebuie sæ indice capætul frontal al øinei (4). Împingefli suportul pentru roata de curea liberæ cætre capætul frontal al øinei (4). Introducefli bolflul troliului (5) în orificiul pentru bolfl din suportul pentru roata de curea liberæ (6). 8 Fixafli troliul pe øinæ Glisafli troliul exterior (1) în capætul din spate (de deschidere) al ansamblului de øinæ (2), asigurafli-væ cæ afli îndreptat capætul cu braflul de decuplare a troliului (3) în direcflia dispozitivului de deschidere. Glisafli troliul exterior în josul øinei pânæ când se cupleazæ cu troliul interior. 9 Fixafli øina de dispozitivul de deschidere øi instalafli lanflul/cureaua Scoatefli patru bolfluri cu øaibe (1) din partea superioaræ a dispozitivului de deschidere. Aøezafli øina pe dispozitivul de deschidere, aliniafli cu opritorul (3) din partea superioaræ a dispozitivului de deschidere. Trecefli lanflul/cureaua pe dupæ roata de lanfl (5). Împingefli ansamblul suporflilor pentru roata de curea liberæ înspre partea frontalæ a øinei pentru a elimina øocul exagerat din lanfl/curea. Aliniafli orificiile bolflurilor pe suporfli (6) cu orificiile bolflurilor pe dispozitivul de deschidere. Fixafli suporflii pe dispozitivul de deschidere cu ajutorul bolflurilor îndepærtate anterior. Strângefli bine bolflurile. Dinflii roflii dispozitivului de deschidere trebuie sæ angreneze lanflul/cureaua. ATENfiIE: Utilizafli numai acele øuruburi montate pe partea superioaræ a dispozitivului de deschidere. Folosirea oricæror altor øuruburi va provoca deterioræri grave dispozitivului de deschidere. 10 Ataøafli capacul roflii de lanfl Aøezafli capacul roflii de lanfl (1) pe partea superioaræ a dispozitivului de deschidere (2), fixafli cu øuruburi (3). Introducefli bolflul (4) în orificiul de oprire al troliului (5), fixafli cu ajutorul øaibei (6) øi al piuliflei (7). 2-ro 2 Instrumentele necesare lanflul/cureaua Glisafli manøonul frontal (1) pe øinæ (5). Glisafli øaiba platæ (3), arcul (2) øi øaiba (3) pe bolflul troliului (4). Filetafli piulifla (6) pe bolflul troliului pânæ când este înøurubatæ la maxim. Utilizafli o cheie simplæ cu guræ deschisæ (7) pentru a strânge piulifla pânæ în momentul în care lanflul/ cureaua se aflæ la aproximativ 2 mm deasupra bazei øinei la mijlocul acesteia. NU STRÂNGEfiI EXCESIV DE TARE LANfiUL SAU CUREAUA. A se vedea imaginea (8). SECfiIUNEA DE INSTALARE Purtafli ochelari de protecflie atunci când lucrafli deasupra capului pentru a væ proteja ochii de vætæmæri. Decuplafli toate încuietorile uøii de garaj existente pentru a evita deteriorarea uøii garajului. Pentru a evita vætæmærile personale grave provocate prin încurcare, îndepærtafli toate cablurile conectate la uøa garajului înainte de a monta dispozitivul de deschis uøa. Se recomandæ ca dispozitivul de deschidere sæ fie instalat la 2,1m sau mai mult deasupra podelei, acolo unde o permite spafliul. 15 Poziflionarea dispozitivului de deschidere NOTÆ: O placæ de 25mm (1) este adecvatæ pentru stabilirea unei distanfle ideale uøæ-øinæ (cu excepflia cazului în care spafliul liber de trecere la tavan nu este suficient). Ridicafli dispozitivul de deschidere pe o scaræ mobilæ. Deschidefli uøa garajului. Aøezafli o placæ de 25mm pe partea superioaræ a uøii lângæ linia de centru dupæ cum este indicat. Sprijinifli øina pe placæ. Dacæ uøa ridicatæ loveøte troliul, tragefli în jos de braflul de decuplare a troliului pentru a deconecta secfliunile interioaræ øi exterioaræ ale troliului. Troliul poate ræmâne deconectat pânæ când este finalizatæ cuplarea braflului uøii la troliu. 16 Prinderea dispozitivului de deschidere Suportul frontal trebuie sæ fie fixat rigid de un element de susflinere al structurii de rezistenflæ a garajului. Consolidafli peretele sau plafonul cu o placæ de dacæ este cazul. Nerespectarea acestei indicaflii poate duce la operarea necorespunzætoare a sistemului reversibil de siguranflæ. Putefli ataøa suportul frontal fie de peretele frontal (1), fie de plafon (3). Urmafli instrucfliunile care se vor dovedi mai eficiente pentru cerinflele situafliei dumneavoastræ. Cu uøa închisæ, marcafli linia de centru verticalæ (2) a uøii garajului. Prelungifli linia pe peretele frontal deasupra uøii. Deschidefli uøa la cel mai înalt punct de deplasare. Trasafli o linie orizontalæ care sæ o intersecteze pe cea verticalæ (4) pe peretele frontal la 5cm deasupra punctului cel mai înalt, pentru a asigura spafliu de deplasare pentru partea superioaræ a uøii. Dispozitivul de deschidere trebuie fixat strâns de un element de susflinere al structurii de rezistenflæ a garajului. Sunt arætate trei instalaflii reprezentative. Instalaflia dumneavoastræ poate fi diferitæ. Suporflii suspendafli (1) trebuie fixafli într-un unghi (Figura A) în care sæ ofere sprijin rigid. La plafoanele finisate (Figura B), fixafli un suport din metal masiv (nefurnizat) (4) de un element de susflinere al structurii de rezistenflæ înainte de a instala dispozitivul de deschidere. Pentru montarea pe perete de beton (Figura C), folosifli bolflurile de ancorare pentru beton (5) furnizate. Pe fiecare laturæ a dispozitivului de deschidere, mæsurafli distanfla de la dispozitivul de deschidere la elementul de susflinere al structurii de rezistenflæ (sau plafon). Tæiafli ambele bucæfli ale suportului suspendat la lungimile necesare. Aplatizafli câte un capæt al fiecærui suport øi îndoifli-l sau ræsucifli-l pentru a se potrivi cu unghiurile de fixare. Nu îndoifli la orificiile suportului. Perforafli gæuri de ghidare de 4,5mm în elementele de susflinere ale structurii de rezistenflæ (sau plafon). Fixafli suporflii de elementele de susflinere cu holz-øuruburi (2). Ridicafli dispozitivul de deschidere øi fixafli-l de suporflii suspendafli cu øurub, øaibæ de siguranflæ øi piuliflæ (3). Asigurafli-væ cæ øina este centratæ deasupra uøii. ÎNDEPÆRTAfiI placa de 25mm. Manevrafli uøa manual. Dacæ uøa loveøte øina, ridicafli suportul frontal. Folosifli unsoarea pentru øinæ øi lubrifiafli suprafafla inferioaræ a øinei (6). 13 Instalarea suportului frontal 17 Fixafli cablul pentru decuplarea de urgenflæ & 12 Poziflionarea suportului frontal NOTÆ: Luafli ca repere linia de centru verticalæ øi linia orizontalæ create în etapa 12, în vederea plasærii adecvate a suportului frontal. A. Montare pe perete: Centrafli suprtul frontal (1) pe linia de centru verticalæ (2) cu marginea inferioaræ a suportului frontal pe linia orizontalæ (4) (cu sægeata indicând cætre plafon). Marcafli toate orificiile suportului frontal (5). Perforafli gæuri de ghidare de 4,5mm øi fixafli suportul frontal cu holz-øuruburi (3). B. Montarea pe plafon: Prelungifli linia de centru verticalæ (2) pe plafon. Centrafli suportul frontal (1) pe marcajul vertical la o distanflæ nu mai mare de 150mm de perete. Asigurafli-væ cæ sægeata indicæ spre dispozitivul de deschidere. Marcafli toate orificiile suportului frontal (5). Perforafli gæuri de ghidare de 4,5mm øi fixafli suportul frontal cu holzøuruburi (3). Pentru montarea pe plafon de beton, folosifli bolflurile de ancorare (6) furnizate. 14 Fixafli øina de suportul frontal Poziflionafli dispozitivul de deschidere pe podeaua garajului sub suportul frontal. Folosifli materialul de ambalare pentru a proteja capacul. Ridicafli øina pânæ când orificiile din manøonul frontal øi gæurile din suportul frontal sunt aliniate. Fixafli cu øtiftul cu cap si gauræ pentru cui spintecat (1). Introducefli inelul de fixare (2) pentru a fixa bine. NOTÆ: Pentru a permite øinei sæ nu se apropie de arcurile uøii, poate fi necesar sæ ridicafli dispozitivul de deschidere pe un suport temporar. Dispozitivul de deschidere trebuie fie sæ fie fixat pe un suport, sau sæ fie menflinut ferm în poziflie de o altæ persoanæ. mânerul Trecefli un capæt al cablului prin orificiul din partea superioaræ a mânerului roøu astfel încât „NOTICE” („AVERTISMENT”) sæ aparæ în partea dreaptæ sus dupæ cum se aratæ (3). Asigurafli cu o jumætate de nod (2). Nodul trebuie sæ se afle la o distanflæ de cel puflin 25mm de capætul cablului pentru a împiedica alunecarea. Trecefli celælalt capæt al cablului prin orificiul din braflul de decuplare al troliului exterior (4). Reglafli lungimea cablului astfel încât mânerul sæ se afle la 1,8m deasupra podelei. Fixafli cu o jumætate de nod. NOTÆ: Este necesar sæ tæiafli cablu, sæ lipifli la cald capætul tæiat cu ajutorul unui chibrit sau al unei brichete pentru a împiedica deplasarea firelor în flesæturæ. Conectafli la alimentarea cu electricitate PENTRU A EVITA DIFICULTÆfiILE DE INSTALARE, NU PORNIfiI DISPOZITIVUL DE DESCHIDERE A UØII GARAJULUI PÂNÆ CÂND NU SUNTEfiI INSTRUIT SÆ FACEfiI ACEST LUCRU. Conectafli dispozitivul de deschidere a uøii numai la o prizæ controlatæ printr-un comutator bipolar. 18 Instalarea becului Tragefli uøor de lentilæ (2) în jos pânæ când balamaua lentilei este în poziflia deschisæ la maxim. Nu îndepærtafli lentila. Instalafli un bec (1) de maxim 24V/21W în fasung dupæ cum este prezentat. Lumina se va aprinde øi va ræmâne aprinsæ timp de 2-1/2 minute atunci când este conectat curentul. Dupæ 2-1/2 minute, se va stinge. Inversafli procedura pentru a închide lentila. Înlocuifli becurile arse cu becuri rezistente la øocuri øi vibraflii. 3-ro 11 Asamblafli manøonul frontal øi strângefli Dacæ avefli o uøæ cu armæturæ, este necesaræ o trusæ de conversie a braflului uøii. Urmafli instrucfliunile de instalare ce însoflesc braflul de uøæ înlocuitor. Avefli grijæ atunci când îndepærtafli øi asamblafli trusa de conversie a braflului uøii. fiinefli degetele la distanflæ de pærflile glisante. NOTÆ: Este necesaræ consolidarea pe verticalæ øi pe orizontalæ pentru uøile de garaj cu greutate redusæ. Procedura de instalare a uøii demontabile øi a uøii dintr-o singuræ bucatæ: Suportul uøii (1) are gæuri de fixare pe partea stângæ øi pe partea dreaptæ. Dacæ instalaflia dumneavoastræ necesitæ gæuri de fixare sus øi jos, folosifli atât suportul uøii cât øi plæcufla suportului uøii (2) dupæ cum este prezentat.

1. Centrafli suportul uøii (cu sau færæ plæcufla suportului uøii, dupæ cum

este cazul) în partea de sus a feflei interioare a uøii, dupæ cum este prezentat. Marcafli orificiile.

Perforafli gæuri de ghidare de 8mm øi fixafli suportul uøii cu piuliflæ, øaibæ de siguranflæ øi bolfl (3). B. Uøi de tablæ Fixafli cu holz-øuruburi (4). C. Uøæ dintr-o singuræ bucatæ opflionalæ Fixafli cu holz-øuruburi (4). 20 Asamblarea braflului uøii A. INSTALAREA UØII DINTR-O SINGURÆ BUCATÆ: Fixafli laolaltæ secfliunea dreaptæ (1) øi curbatæ (2) a braflului uøii la cea mai mare lungime posibilæ (cu acoperirea a 2 sau 3 orificii) cu ajutorul armæturii (3, 4 øi 5). Cu uøa închisæ, conectafli secfliunea dreaptæ a braflului uøii (1) la suportul uøii cu ajutorul øtiftului cu cap si gauræ pentru cui spintecat (6). Fixafli bine cu ajutorul inelului de fixare (7). Deconectafli troliul interior øi troliul exterior. Glisafli troliul exterior înapoi spre dispozitivul de deschidere øi ataøafli braflul curbat (2) la orificiul de conectare al troliului (8) cu ajutorul øtiftului cu cap si gauræ pentru cui spintecat (6). Poate fi necesar sæ ridicafli uøor uøa pentru a face conexiunea. Fixafli bine cu ajutorul inelului de fixare (7). NOTÆ: Atunci când stabilifli limita, uøa nu trebuie sæ aibæ o înclinaflie „înapoi” când este deschisæ la maxim. O uøoaræ înclinaflie „înapoi” (9) va provoca operarea inclinatæ øi/sau lovire atunci când uøa este deschisæ sau închisæ din poziflia de deschidere maximæ. B. INSTALAREA UØII DEMONTABILE: Conectafli conform Figurii B, apoi trecefli la Etapa 21. 21 Instalarea dispozitivului de comandæ a uøii Instalafli dispozitivul de comandæ a uøii într-un amplasament din care este vizibilæ uøa garajului, departe de uøæ øi astfel încât sæ nu se afle la îndemâna copiilor. Montafli-l la o înælflime de minim 1,5 m deasupra podelei. În urma utilizærii inadecvate a dispozitivului de deschidere pot rezulta vætæmæri personale grave din cauza unei uøi de garaj care este în miøcare. Nu læsafli copiii sæ manevreze dispozitivul de comandæ a uøii sau telecomanda de acflionare a dispozitivului de deschidere a uøii. Fixafli permanent eticheta de atenflionare pe perete, în vecinætatea dispozitivului de comandæ a uøii, pentru a væ reaminti de procedurile de operare în condiflii de siguranflæ. Existæ 2 suruburi de fixare (1) pe partea inferioara a dispozitivului de comandæ a uøii (2). Îndepærtafli aproximativ 6mm de izolaflie de pe cablul de sonerie (4). Separafli firele suficient de mult pentru a conecta firul alb/roøu la øurubul de fixare ROØU 1 øi firul alb la øurubul de fixare WHT 2. Fixafli dispozitivul de comandæ pe un perete interior al garajului cu øuruburile de tablæ (3) furnizate. Perforafli gæuri de ghidare de 4mm øi folosifli bolflurile de ancorare (6) dacæ îl instalafli pe un perete uscat. Lângæ uøa de serviciu se gæseøte un loc convenabil, iar acest loc nu se aflæ la îndemâna copiilor. Derulafli cablul de sonerie în sus pe perete øi de la o margine la alta a plafonului pânæ la dispozitivul de deschidere a uøii garajului. Folosifli scoabe izolate (5) pentru a fixa sârma. Bornele de conectare rapidæ ale receptorului sunt amplasate în spatele lentilei pentru luminæ a dispozitivului de deschidere. Conectafli cablul de sonerie la borne dupæ cum urmeazæ: alb/roøu la roøu (1) øi alb la alb (2). Operarea dispozitivului de comandæ a uøii Apæsafli pentru a deschide sau închide uøa. Apæsafli din nou pentru a opri uøa în timpul deplasærii. Dispozitiv multifuncflional de comandæ a uøii (78LM opflional): Apæsafli pe pætratul alb pentru a deschide sau închide uøa. Apæsafli din nou pentru a opri uøa în timpul deplasærii. Funcflia de iluminare: Apæsafli butonul Light (Luminæ) pentru a aprinde sau stinge becul dispozitivului de deschidere. Dacæ îl aprindefli øi apoi activafli dispozitivul de deschidere, lumina va ræmâne aprinsæ timp de 21/2 minute. Apæsafli din nou pentru a o stinge mai repede. Butonul Light (Luminæ) nu va acfliona asupra luminilor dispozitivului de deschidere atunci când uøa este în miøcare. Funcflia de blocare: Împiedicæ operarea uøii de la telecomanda portabilæ. Totuøi, uøa se va deschide øi închide de la butonul de comandæ al Dispozitivului de comandæ a uøii, de la Dispozitivul de blocare a uøii din exterior øi de la Accesoriile de intrare færæ cheie.

• Pentru a activa: Apæsafli øi menflinefli apæsat butonul de Blocare timp de 2 secunde. Lumina butonului de comandæ va clipi atâta timp cât funcflia de Blocare este activatæ.
• Pentru a dezactiva: Apæsafli øi menflinefli apæsat butonul de Blocare din nou timp de 2 secunde. Lumina butonului de comandæ nu va mai clipi. Funcflia de Blocare se va dezactiva de asemenea ori de câte ori butonul „LEARN” („ÎNVÆfiARE”) de pe tabloul de comandæ este activat. 4-ro 19 Fixafli suportul uøii telecomenzii / dispozitivului de comandæ cu 2 funcflii Activafli dispozitivul de deschidere numai atunci când uøa este pe deplin în raza dumneavoastræ vizualæ, când nu existæ obstacole în calea ei øi când dispozitivul de deschidere este reglat corespunzætor. Nimeni nu trebuie sæ intre sau sæ iasæ din garaj în timp ce uøa este în miøcare. Nu læsafli copiii sæ se joace lângæ uøæ. Receptorul dispozitivului dumneavoastræ de deschidere a uøii øi transmiflætorul prin telecomandæ sunt setate pe coduri care se potrivesc. Dacæ achiziflionafli dispozitive de telecomandæ suplimentare, dispozitivul dumneavoastræ de deschidere a uøii garajului trebuie programat pentru a accepta noul cod la distanflæ. Programarea receptorului pentru a se potrivi la codurile dispozitivelor de telecomandæ suplimentare: cu ajutorul butonului portocaliu „LEARN” („ÎNVÆfiARE”)

1. Apæsafli øi eliberafli butonul portocaliu „learn” („învæflare”) de pe

dispozitivul de deschidere. Indicatorului de învæflare va lumina constant timp de 30 de secunde (1).

2. În interval de 30 de secunde, apæsafli øi menflinefli apæsat butonul de

pe telecomanda manualæ cu care dorifli sæ manevrafli uøa garajului dumneavoastræ (2).

3. Eliberafli butonul atunci când lumina dispozitivului de deschidere

1. Apæsafli øi menflinefli apæsat butonul de pe telecomanda manualæ cu

2. În timp ce menflinefli apæsat butonul de pe telecomandæ, apæsafli øi

menflinefli apæsat butonul Light (Luminæ) de pe Dispozitivul multifuncflional de comandæ a uøii (5).

3. Continuafli sæ menflinefli apæsate ambele butoane în timp ce apæsafli

bara cu mâner izolant de pe Dispozitivul multifuncflional de comandæ a uøii (toate trei butoanele sunt menflinute apæsate) (6).

4. Eliberafli butoanele atunci când lumina dispozitivului de deschidere

clipeøte. Acesta a „învæflat” codul. Dacæ becul nu este montat, se vor auzi douæ clic-uri (7). Acum dispozitivul de deschidere va funcfliona atunci când butonul de comandæ al telecomenzii este apæsat. Dacæ eliberafli butonul de comandæ al telecomenzii înainte ca lumina dispozitivului de deschidere sæ clipeascæ, acesta nu „învaflæ” codul. Pentru a øterge toate codurile de telecomandæ Pentru a dezactiva orice telecomandæ nedoritæ, øtergefli mai întâi toate codurile: Apæsafli øi menflinefli apæsat butonul portocaliu „learn” („învæflare”) de pe dispozitivul de deschidere pânæ când lumina indicatorului se stinge (aproximativ 6 secunde). Toate codurile anterioare sunt acum øterse. Reprogramafli orice telecomandæ sau sistem de intrare færæ cheie pe care dorifli sæ îl utilizafli. Telecomanda cu 3 canale: Dacæ este furnizatæ odatæ cu dispozitivul dumneavoastræ de deschidere a uøii garajului, butonul cel mare este programat din fabricæ în scopul operærii. Pot fi programate butoane suplimentare pe orice telecomandæ sau mini-telecomandæ cu 3 canale øi cod de rulare pentru a manevra acest dispozitiv de deschidere a uøii garajului sau alte dispozitive de deschidere a uøii garajului cu cod de rulare. 23 Programarea sistemului de intrare færæ cheie Activafli dispozitivul de deschidere numai atunci când uøa este pe deplin în raza dumneavoastræ vizualæ, când nu existæ obstacole în calea ei øi când este reglatæ corespunzætor. Nimeni nu trebuie sæ intre sau sæ iasæ din garaj în timp ce uøa este în miøcare. Nu læsafli copiii sæ manevreze butonul (butoanele) de comandæ sau telecomanda(telecomenzile). Nu læsafli copiii sæ se joace lângæ uøæ. NOTÆ: Noul dumneavoastræ sistem de Intrare færæ chei trebuie programat pentru a opera dispozitivul de deschidere a uøii. Programafli Receptorul pe Match Additional Remote Control Code (Potrivire cod telecomandæ suplimentar). Cu ajutorul butonului portocaliu „LEARN” („Învæflare”):

1. Apæsafli øi eliberafli butonul portocaliu „learn” („învæflare”) de pe

dispozitivul de deschidere. Indicatorul de învæflare va lumina constant timp de 30 de secunde (1).

2. În interval de 30 de secunde, introducefli un numær personal de

identificare (PIN) din patru cifre la alegerea dumneavoastræ pe tastaturæ (2), apoi apæsafli øi menflinefli apæsat butonul ENTER.

3. Eliberafli butonul atunci când lumina dispozitivului de deschidere

clipeøte (3). Dacæ becul nu este montat, se vor auzi douæ clic-uri. NOTÆ: Pentru aceastæ metodæ este nevoie de doi oameni dacæ sistemul de intrare færæ cheie este montat deja în afara garajului. Cu ajutorul Dispozitivului multifuncflional de comandæ a uøii:

1. Introducefli un numær personal de identificare (PIN) din patru cifre la

alegerea dumneavoastræ pe tastaturæ (2), apoi apæsafli øi menflinefli apæsat butonul ENTER.

2. În timp ce menflinefli apæsat butonul ENTER, apæsafli øi menflinefli

apæsat butonul LIGHT (LUMINÆ) de pe Dispozitivul multifuncflional de comandæ a uøii.

3. Continuafli sæ menflinefli apæsat butoanele ENTER øi LIGHT (LUMINÆ)

în timp ce apæsafli bara cu mâner izolant de pe Dispozitivul multifuncflional de comandæ a uøii (toate trei butoanele sunt menflinute apæsate).

4. Eliberafli butoanele atunci când lumina dispozitivului de deschidere

lumineazæ intermitent. Acesta a „învæflat” codul. Dacæ becul nu este montat, se vor auzi douæ clic-uri. 24 Utilizarea dispozitivului de comandæ a uøii montat pe perete DISPOZITIVUL MULTIFUNCfiIONAL DE COMANDÆ A UØII Apæsafli bara cu mâner izolant (1) pentru a deschide sau închide uøa. Apæsafli din nou pentru a opri uøa. Funcflia de iluminare Apæsafli butonul Light (Luminæ) (2) pentru a aprinde sau stinge lumina dispozitivului de deschidere. Aceasta nu va comanda lumina dispozitivului de deschidere atunci când uøa este în miøcare. Dacæ îl aprindefli øi apoi activafli dispozitivul de deschidere, lumina va ræmâne aprinsæ timp de 2-1/2 minute. Apæsafli din nou pentru a o stinge mai repede. Funcflia de blocare Funcflia de blocare este conceputæ pentru a împiedica operarea uøii de la telecomanda portabilæ. Totuøi, uøa se va deschide øi închide de la butonul de comandæ al Dispozitivului de comandæ a uøii, de la Dispozitivul de blocare a uøii din exterior øi de la Accesoriile de intrare færæ cheie. Pentru a activa, apæsafli øi menflinefli apæsat butonul de Blocare (3) timp de 2 secunde. Becul barei cu mâner izolant va lumina intermitent atâta timp cât funcflia de Blocare este activatæ. Pentru a dezactiva, apæsafli øi menflinefli apæsat butonul de Blocare din nou timp de 2 secunde. Butonul de comandæ nu va mai lumina intermitent. Funcflia de Blocare se va dezactiva de asemenea ori de câte ori butonul „LEARN” („ÎNVÆfiARE”) de pe tabloul de comandæ este activat. 5-ro 22 Programarea dispozitivului de deschidere & a Limitele de deplasare regleazæ punctele în care uøa se va opri atunci când se miøcæ în sus sau în jos. Urmafli etapele de mai jos pentru a seta limitele. Pentru a programa limitele de deplasare:

1. Deschidefli lentila pentru luminæ. Apæsafli øi menflinefli apæsat butonul

negru (1) pânæ când indicatorului galben (3) începe lumineze intermitent încet øi apoi eliberafli-l.

2. Apæsafli øi menflinefli apæsat butonul negru (1) pânæ când uøa ajunge

în poziflia de deschidere doritæ. Reglafli poziflia uøii cu ajutorul butoanelor negru (1) øi portocaliu (2). Butonul negru deplaseazæ uøa în SUS, butonul portocaliu deplaseazæ uøa în JOS.

3. Apæsafli pe butonul de telecomandæ programat (4) sau pe bara cu

mâner izolant de pe dispozitivul de control al uøii care v-a fost livrat împreunæ cu dispozitivul de deschidere. Acesta seteazæ poziflia maximæ SUS (de deschidere). Uøa se va deplasa cætre podea øi se va întoarce în poziflia SUS (de deschidere). Dispozitivul de deschidere a învæflat limitele sale de deplasare. Verificafli pentru a væ asigura cæ uøa se aflæ la o înælflime suficientæ pentru vehiculul dumneavoastræ. Reglafli dacæ este cazul.

4. Lumina indicatorului (3) va înceta sæ clipeascæ atunci când au fost

învæflate limitele. Dacæ uøa se opreøte sau se întoarce înainte de a atinge podeaua, repetafli imediat etapele 1-3. Dacæ limitele nu sunt setate în acest mod, trecefli la etapa 15 din cadrul secfliunii Avefli o problemæ? øi urmafli instrucfliunile de setare manualæ a limitelor. NOTÆ: Becul de lucru lumineazæ intermitent de 11 ori de fiecare datæ când rutina de Stabilire a limitelor nu are succes. Dacæ ajungefli la aceastæ eroare, trecefli la etapa 15 din cadrul secfliunii Avefli o problemæ? øi urmafli instrucfliunile de setare manualæ a limitelor. Procedura: Amplasafli un obstacol de 40mm (1) pe podea sub uøa garajului. Manevrafli uøa în direcflia jos. Uøa trebuie sæ se întoarcæ la contactul cu obstacolul. Dacæ uøa se opreøte la contactul cu obstacolul, îndepærtafli obstacolul øi repetafli etapa 25 din secfliunea Reglarea limitelor. Repetafli testul. Atunci când uøa se întoarce la contactul cu obstacolul de 40mm, îndepærtafli obstacolul øi læsafli dispozitivul de deschidere sæ efectueze un ciclu complet de deplasare. Uøa nu trebuie sæ se întoarcæ în poziflia de închidere. Dacæ se întâmplæ acest lucru, repetafli etapele 25 øi 26 din secfliunea Reglarea limitelor øi a forflei øi repetafli testul întoarcerii de siguranflæ. Plasafli o forflæ de 20kg în centrul uøii øi asigurafli-væ cæ uøa nu se va deplasa în sus mai mult de 500mm. 28 Instalarea sistemului Protector™ (A se vedea accesoriile) Forfla, mæsuratæ pe marginea de închidere a uøii, nu trebuie sæ depæøeascæ 400N (40kg). Dacæ forfla de închidere depæøeøte 400N (40kg), trebuie instalat sistemul Protector‰. Dupæ ce dispozitivul de deschidere a fost instalat øi reglat, accesoriul Protector System™ poate fi instalat. Instrucfliunile însoflesc acest accesoriu. Sistemul Protector System™ oferæ o mæsuræ de siguranflæ suplimentaræ împotriva situafliilor în care un copil de vârstæ preøcolaræ este prins sub o uøæ de garaj. Acesta foloseøte o undæ invizibilæ care, atunci când este întreruptæ de un obstacol, determinæ deschiderea uøii aflate în curs de închidere øi împiedicæ uøa sæ se închidæ; acest sistem este recomandat insistent proprietarilor care au copii de vârstæ preøcolaræ. 29 Caracteristici speciale A. Uøa în cadrul unui cuplaj de uøæ Deschidefli lentila de luminæ. Localizafli bornele auxiliare de cuplaj rapid. Introducefli cablul de sonerie în bornele de cuplaj rapid 8 øi 7. B. Cuplarea luminii intermitente Lumina intermitentæ poate fi instalatæ oriunde. Cuplafli conductoarele de luminæ la bornele de cuplaj 6 øi 5. Borna 5 are împæmântare. 26 Setarea Forflei Butonul de setare a forflei este amplasat în spatele lentilei de luminæ a dispozitivului de deschidere. Setarea forflei regleazæ „cantitatea” de putere necesaræ pentru a deschide øi închide uøa.

1. Deschidefli lentila pentru luminæ. Localizafli butonul portocaliu (2).

2. Apæsafli de douæ ori butonul portocaliu (2) pentru a trece unitatea

pentru modul de Reglare a forflei. LED-ul (3) (lumina indicatorului) va clipi rapid.

3. Apæsafli pe butonul de telecomandæ programat (4) sau pe bara cu

mâner izolant de pe dispozitivul de control al uøii care v-a fost livrat împreunæ cu dispozitivul de deschidere. Uøa se va deplasa în poziflia JOS (de închidere). Apæsafli din nou pe butonul de telecomandæ programat (4), uøa se va deplasa în poziflia SUS (de deschidere). Indicatorul (3) va înceta sæ lumineze intermitent atunci când forfla a fost învæflatæ. Uøa trebuie sæ descrie în deplasare un ciclu complet, SUS øi JOS, pentru ca forfla sæ fie setatæ corespunzætor. Dacæ unitatea nu poate deschide øi închide complet uøa dumneavoastræ, verificafli uøa pentru a væ asigura cæ este echilibratæ adecvat øi cæ nu este blocatæ sau înflepenitæ. Forfla TREBUIE învæflatæ pentru a finaliza în mod adecvat setarea limitelor. 27 Testarea Sistemului reversibil de siguranflæ Testul sistemului reversibil de siguranflæ este important. Uøa garajului trebuie sæ se întoarcæ la contactul cu un obstacol de 40 mm care se aflæ pe podea. Dacæ dispozitivul de deschidere nu este reglat corespunzætor, uøa garajului în curs de închidere poate provoca vætæmæri personale grave. Repetafli testul o datæ pe lunæ øi reglafli dupæ cum este cazul. 30 Accesorii (1) Modelul (2) Modelul (3) Modelul (4) Modelul (5) Modelul (6) Modelul (4) Modelul (5) Modelul (6) Modelul (7) Modelul (8) Modelul (9) Modelul (10) Modelul (11) Modelul (12) Modelul 94330E 94333E 94335E 94334E 128LM 975EML 9747E 78LM 760E 1702E 770E 1703E FLA230 EQL01

Modelul 100041 (13) Modelul 16200LM NEPREZENTAT Modelul MDL100LM Telecomandæ cu o siguræ funcflie Telecomandæ cu 3 funcflii Mini-telecomandæ cu 3 funcflii Mini-telecomandæ cu 4 funcflii dispozitivul de comandæ cu 2 funcflii Laser Garage Parking Assist Sistem de intrare færæ chei Tablou multifuncflional de comandæ a uøii Închidere cu cheia din exterior Deblocarea rapidæ din exterior Sistemul Protector System™ Braflul Chamberlain™ Trusæ pentru lumina intermitentæ Decuplare rapidæ a mânerului uøii Comutator cu cheie cu o singura pozitie (Montaj al acelasi nivel- 100010) Comutator cu cheie cu doua pozitii (Montaj al acelasi nivel- 100034) Comutator usa pietoni Trusæ de blocare mecanicæ a uøii INSTRUCfiIUNI DE CABLARE PENTRU ACCESORII Dispozitiv de închidere exterior – La bornele dispozitivului de deschidere: Roøu-1 øi Alb-2 Sistemul Protector System™ – La bornele dispozitivului de deschidere: Alb-3 øi Gri-4 Tablou de comandæ a uøii – La bornele dispozitivului de deschidere: Roøu-1 øi Alb-2 31 32 Piese de schimb 6-ro SECfiIUNEA DE REGLARE 25 Stabilirea limitelor

1. Dispozitivul de deschidere nu poate fi manevrat fie de la

dispozitivul de comandæ al uøii, fie din telecomandæ:

• Dispozitivul de deschidere este alimentat cu energie electricæ? Conectafli lampa la borna de ieøire. Dacæ nu lumineazæ, verificafli panoul de siguranfle sau întrerupætorul de circuit. (Unele borne de ieøire sunt controlate printr-un întrerupætor de perete.)
• Afli decuplat toate încuietorile uøii? Revedefli avertizærile din cadrul instrucfliunilor de instalare de la pagina 1.
• Existæ o acumulare de gheaflæ sau zæpadæ sub uøæ? Uøa poate fi îngheflatæ în zona de contact cu solul. Îndepærtafli orice obstacol.
• Arcul uøii garajului poate fi rupt. Înlocuifli-l.

2. Dispozitivul de deschidere poate fi manevrat din telecomandæ,

dar nu øi de la dispozitivul de comandæ a uøii:

• Butonul de comandæ al uøii este aprins? Dacæ nu, scoatefli cablul de sonerie de la bornele dispozitivului de deschidere. Scurtcircuitafli borna roøie øi borna albæ atingând ambele borne în acelaøi timp cu o bucatæ de sârmæ. Dacæ dispozitivul de deschidere funcflioneazæ, cæutafli un cuplaj prin cablare defect la dispozitivul de comandæ a uøii, un scurtcircuit sub scoabe sau un fir rupt.
• Cuplajele prin cablare sunt corecte? Revedefli pagina 4.

3. Uøa poate fi manevratæ de la dispozitivul de comandæ al uøii,

dar nu øi din telecomandæ:

• Înlocuifli bateria dacæ este cazul.
• Dacæ avefli douæ sau mai multe telecomenzi, revedefli „Programarea dispozitivului dumneavoastræ de deschidere”, etapele 22 øi 23 de la Intrarea de la comandæ sau færæ chei.
• Butonul de comandæ a uøii clipeøte? Dispozitivul de deschidere este pe modul de blocare. Dacæ avefli un Dispozitiv multifuncflional de comandæ a uøii, apæsafli øi menflinefli apæsat butonul Lock (Blocare) timp de 2 secunde. Butonul de comandæ a uøii nu va mai clipi.

4. Telecomanda are raza de acfliune scurtæ:

• Este instalatæ bateria?
• Schimbafli amplasarea telecomenzii pe automobil.
• O uøæ de garaj din metal, izolaflia cu foiflæ de metal sau øina de garaj metalicæ va reduce raza de transmisie.

5. Uøa se întoarce aparent færæ motiv øi lumina dispozitivului de

deschidere nu clipeøte:

• Existæ vreun obstacol care blocheazæ uøa? Tragefli de mânerul de decuplare manualæ. Dacæ uøa este neechilibratæ sau înflepenitæ, apelafli la un service profesionist pentru uøi de garaj.
• Îndepærtafli gheafla sau zæpada din zona podelei garajului unde are loc închiderea uøii.
• Repetafli Setarea limitelor øi a forflei, a se vedea etapele de reglare 25 øi 26. Repetafli testul întoarcerii de siguranflæ dupæ ce reglarea este încheiatæ.

6. Uøa se întoarce aparent færæ motiv øi lumina dispozitivului de

deschidere clipeøte timp de 5 secunde dupæ întoarcere: Verificafli Sistemul Protector System™ (dacæ avefli instalat acest accesoriu). Dacæ lumina clipeøte, corectafli aliniamentul.

7. Zgomotul dispozitivului de deschidere se aude supærætor în

zonele locuite ale casei: În cazul în care zgomotul de operare este supærætor din cauza distanflei mici dintre dispozitivul de deschidere øi zonele locuite ale casei, poate fi instalat Setul izolatorului de vibraflii 41A3263. acest set a fost conceput pentru a reduce „efectul plæcii de rezonanflæ” øi este uøor de instalat.

8. Uøa garajului se închide øi se deschide singuræ:

Asigurafli-væ cæ butonul de comandæ nu este blocat în poziflia „activat”.

9. Uøa se opreøte dar nu se închide complet:

Repetafli Setarea limitelor øi a forflei, etapa de reglare 25. Repetafli testul întoarcerii de siguranflæ dupæ orice reglare a lungimii braflului uøii, a forflei de închidere sau a limitei de coborâre.

10. Uøa se opreøte dar nu se închide:

• Verificafli Sistemul Protector System™ (dacæ avefli instalat acest accesoriu). Dacæ lumina clipeøte, corectafli aliniamentul.
• Dacæ lumina dispozitivului de deschidere nu clipeøte øi aceasta este o instalaflie nouæ, repetafli Setarea limitelor øi a forflei, etapele de reglare 25 øi 26. Repetafli testul întoarcerii de siguranflæ dupæ ce reglarea este încheiatæ.

11. Lumina dispozitivului de deschidere nu se aprinde:s

Înlocuifli becul (maxim 24V/21W). Înlocuifli becurile arse cu becuri rezistente la øocuri øi vibraflii.

12. Dispozitivul de deschidere este deformat:

Uøa poate fi neechilibratæ sau arcurile sunt rupte. Închidefli uøa øi folosifli cablul øi mânerul de decuplare manualæ pentru a decupla troliul. Deschidefli øi închidefli uøa manual. O uøæ echilibratæ corespunzætor va sta în orice punct de deplasare în timp ce este susflinutæ integral de arcurile sale. Dacæ acest lucru nu se întâmplæ, apelafli la un service profesionist pentru uøi de garaj care sæ rezolve problema.

13. Motorul dispozitivului de deschidere bâzâie scurt, apoi nu mai

• Arcurile uøii garajului sunt rupte. A SE VEDEA MAI SUS.
• Dacæ problema apare în decursul primei manevræri a dispozitivului de deschidere, uøa este blocatæ. Dezactivafli funcflia de blocare a uøii. Repetafli testul întoarcerii de siguranflæ dupæ ce reglarea este încheiatæ.

14. Dispozitivul de deschidere nu se activeazæ din cauza unei

• Tragefli de cablul øi mânerul de decuplare manualæ pentru a decupla troliul. Uøa poate fi deschisæ øi închisæ manual. Atunci când se restabileøte alimentarea cu energie electricæ, tragefli la loc mânerul de decuplare manualæ. Data viitoare când este activat dispozitivul de deschidere, troliul se va recupla.
• Accesoriul Decuplare rapidæ din exterior (dacæ este montat) decupleazæ troliul dinafara garajului în cazul unei pene de curent.

15. Setarea manualæ a limitelor:

1. Apæsafli øi menflinefli apæsat butonul negru pânæ când lumina

galbenæ a indicatorului începe sæ clipeascæ încet, apoi eliberafli.

2. Apæsafli øi menflinefli apæsat butonul negru (1) pânæ când uøa ajunge

în poziflia SUS (de deschidere) doritæ. Reglafli poziflia uøii cu ajutorul butoanelor negru (1) øi portocaliu (2). Butonul negru deplaseazæ uøa în SUS (deschidere), butonul portocaliu deplaseazæ uøa în JOS (închidere). Verificafli pentru a væ asigura cæ uøa se deschide suficient în sus pentru automobilul dumneavoastræ.

3. Apæsafli pe butonul telecomenzii sau al dispozitivului de comandæ a

uøii. Acest lucru va seta limita SUS (deschidere) øi va declanøa închiderea uøii. Apæsafli imediat fie butonul negru, fie butonul portocaliu. Uøa se va opri. Reglafli poziflia de limitæ JOS (închidere) doritæ cu ajutorul butoanelor negru øi portocaliu. Verificafli pentru a væ asigura cæ uøa este complet închisæ færæ a exercita o presiune excesivæ asupra øinei (øina nu trebuie sæ se curbeze în sus, ar lanflul/cureaua nu trebuie sæ se lase în jos sau sæ atârne sub øinæ). Apæsafli pe butonul telecomenzii sau al dispozitivului de comandæ a uøii. Acest lucru va seta limita JOS (închidere) øi va declanøa deschiderea uøii. NOTÆ: În cazul în care nici butonul negru, nici butonul portocaliu nu este apæsat înainte ca uøa sæ atingæ podeaua, dispozitivul de deschidere a uøii garajului va încerca sæ efectueze o Setare automatæ a limitei, fæcând uøa sæ se întoarcæ de la podea øi sæ se opreascæ la limita de Sus setatæ. Dacæ lumina de lucru nu clipeøte de 10 ori, setarea limitelor a fost reuøitæ øi nu este nevoie sæ fie efectuatæ manual; limita de JOS va fi setatæ la podea. Indiferent dacæ limitele sunt setate manual sau automat, forfla TREBUIE învæflatæ pentru a finaliza corespunzætor setarea limitelor. Consultafli secfliunea 26, Setarea Forflei.

4. Deschidefli øi închidefli uøa cu ajutorul telecomenzii sau al

dispozitivului de comandæ a uøii de 2 sau 3 ori. Dacæ uøa nu se opreøte în poziflia SUS (deschidere) doritæ sau se întoarce înainte de a se opri în poziflia JOS (de închidere), repetafli încæ o datæ Setarea limitelor manual. Dacæ uøa se opreøte atât în poziflia SUS (deschidere) cât øi în poziflia JOS (de închidere) doritæ, trecefli al efectuarea Testului sistemului de întoarcere de siguranflæ. 7-ro AVEfiI O PROBLEMÆ?

OPERAREA DISPOZITIVULUI DUMNEAVOASTRÆ DE

DESCHIDERE Atunci când este instalat corespunzætor, dispozitivul de deschidere va oferi performanfle deosebite în schimbul unei întreflineri minime. Dispozitivul de deschidere nu necesitæ lubrifiere suplimentaræ. Setærile de limite øi forflæ: Aceste setæri trebuie verificate øi setate corespunzætor atunci când este instalat dispozitivul de deschidere. Condifliile meteorologice pot provoca mici modificæri în funcflionarea uøii, necesitând unele reglæri ulterioare, în special în timpul primului an de funcflionare. Consultafli Setarea limitelor øi a forflei, de la pagina 6. Urmafli instrucfliunile cu atenflie øi repetafli testul de întoarcere de siguranflæ în urma oricærei reglæri. Telecomandæ: Telecomanda poate fi fixatæ de o apærætoare de soare a automobilului cu ajutorul suportului furnizat. Alte telecomenzi pot fi oricând achiziflionate pentru a fi utilizate pe toate vehiculele care folosesc garajul. Consultafli secfliunea Accesorii. Orice nouæ telecomandæ trebuie programatæ de la dispozitivul de deschidere. Bateria telecomenzii: Bateriile cu litiu ar trebui sæ producæ curent pe o perioadæ de 5 ani. Dacæ raza de transmisie scade, înlocuifli bateria. Pentru a schimba bateria: Pentru a înlocui bateriile, folosifli agrafa apærætoarei de soare pentru a desface carcasa. Introducefli bateriile cu partea pozitivæ în sus. Pentru a înlocui capacul, închidefli cu un zgomot sec în ambele pærfli. Nu aruncafli vechea baterie laolaltæ cu gunoiul menajer. Ducefli bateriile la un centru de evacuare corespunzætor. Dispozitivul dumneavoastræ de deschidere poate fi activat cu ajutorul oricæruia dintre urmætoarele dispozitive: Butonul de comandæ a uøii cu luminæ. Menflinefli apæsat butonul pânæ când uøa începe sæ se deplaseze. Sistemul de închidere cu cheie din exterior sau sistemul de intrare færæ cheie (dacæ afli instalat oricare din aceste accesorii). Transmiflætorul telecomenzii. Menflinefli apæsat butonul de comandæ pânæ când uøa începe sæ se deplaseze. Deschiderea manualæ a uøii: Uøa trebuie închisæ complet dacæ acest lucru este posibil. Din cauza arcurilor slæbite sau rupte, uøa deschisæ ar putea cædea repede. Astfel se pot produce deterioræri ale proprietæflii øi vætæmæri personale grave. Uøa poate fi deschisæ manual trægând de mânerul de decuplare în jos øi înapoi (cætre dispozitivul de deschidere). Pentru a reconecta uøa, tragefli de mânerul de decuplare în jos. Nu folosifli mânerul de decuplare manualæ pentru a deschide sau închide uøa. Atunci când Dispozitivul de deschidere este activat cu ajutorul Telecomenzii sau al Butonului de comandæ a uøii cu luminæ:

1. Dacæ este deschisæ, uøa se va închide. Dacæ este închisæ, uøa se va

2. Dacæ este în curs de închidere, uøa se va opri.

3. Dacæ este în curs de deschidere, uøa se va opri (læsând loc pentru

intrarea øi ieøirea animalelor de casæ øi pentru aerisire).

4. Dacæ uøa a fost opritæ în poziflie parflial deschisæ sau închisæ, ea va

5. Dacæ este întâlnit un obstacol în timpul închiderii, uøa îøi va inversa

6. Dacæ este întâlnit un obstacol în timpul deschiderii, uøa uøa îøi va

inversa direcflia øi se va opri.

7. Sistemul opflional Protector System‰ foloseøte o undæ invizibilæ care,

atunci când este întreruptæ de un obstacol, determinæ deschiderea uøii aflate în curs de închidere øi împiedicæ uøa sæ se închidæ. Acest sistem este RECOMANDAT INSISTENT proprietarilor care au copii de vârstæ preøcolaræ. Alternafli 5 operæri continue ale dispozitivului de deschidere cu o perioadæ de ræcire de 15 minute. Lumina dispozitivului de deschidere se va aprinde: 1. atunci când dispozitivul de deschidere este conectat iniflial; 2. atunci când curentul este întrerupt scurt timp; 3. atunci când dispozitivul de deschidere este activat. Lumina se stinge automat dupæ 2-1/2 minute. Puterea becului este de maxim 24V/21W. ÎNTREfiINEREA DISPOZITIVULUI DUMNEAVOASTRÆ DE DESCHIDERE O datæ pe lunæ: Repetafli testul întoarcerii de siguranflæ. Efectuafli orice reglaje necesare. Manevrafli uøa manual. Dacæ uøa este neechilibratæ sau înflepenitæ, apelafli la un service profesionist pentru uøi de garaj. Asigurafli-væ cæ uøa se deschide øi se închide complet. Setafli limitele øi/sau forfla dacæ este cazul. O datæ pe an: Gresafli rolele uøii, lagærele øi balamalele. Dispozitivul de deschidere nu necesitæ lubrifiere suplimentaræ. Nu gresafli pista de glisare a uøii. Gresafli øina øi troliul o datæ pe an. 8-ro CUM SÆ AVEfiI GRIJÆ DE DISPOZITIVUL

DUMNEAVOASTRÆ DE DESCHIDERE

SPECIFICAfiII GARANfiIE PENTRU DISPOZITIVUL DE DESCHIS UØA GARAJULUI Motor Tip ..............................................motoreductor CC cu lubrifiere ..................................................permanentæ Noise Level ................................55dB Mecanism de acflionare Acflionare....................................Lanfl/curea cu troliu din douæ piese pe øinæ de oflel. Lungimea de deplasare ............Reglabilæ la 2,3 m Viteza de deplasare ..................127-178 mm pe secundæ Lampa ........................................Aprinsæ la declanøarea deplasærii uøii, stinsæ la 2-1/2 minute dupæ oprire. Sistemul de cuplare al uøii ........................................Brafl de uøæ reglabil. Decuplare a troliului prin cablu de tracfliune. Siguranflæ Personalæ ..................................Buton de comandæ øi oprire automatæ în direcflia în jos. Buton de comandæ øi oprire automatæ în direcflia în sus. Electronicæ ................................Reglare automatæ a forflei Electricæ ....................................Dispozitiv de protecflie la suprasarcinæ øi cablaj de buton de apæsare la tensiune redusæ. Dispozitiv detectare limitæ ..........RPM optic/Detector al punctelor de trecere Reglare limitæ ............................Electronica, semi-automatæ øi complet automatæ Pornire circuit ............................Circuit cu buton de comandæ la tensiune redusæ. Chamberlain GmbH garanteazæ primului cumpærætor cu amænuntul al acestui produs (LM60) cæ produsul nu va prezenta nici un defect în ceea ce priveøte materialele øi/sau manopera pe o perioadæ de 24 de luni integrale (2 ani) de la data cumpærærii. La primirea produsului, primul cumpærætor cu amænuntul are obligaflia de a verifica dacæ produsul nu prezintæ defecte vizibile. Condiflii: Garanflia este limitatæ strict la repararea sau înlocuirea pieselor defecte ale acestui produs øi nu acoperæ riscurile de transport pentru piesele defecte sau pentru produs. Aceastæ garanflie nu acoperæ deteriorærile neprovocate de defecfliuni øi determinate de utilizarea iraflionalæ (inclusiv utilizarea færæ respectarea integralæ a instrucfliunilor Chamberlain privind instalarea, operarea øi întreflinerea; neasigurarea întreflinerii øi reglærilor corespunzætoare; sau orice adaptæri sau modificæri aduse produselor), costurile de lucru pentru demontarea sau reinstalarea unei unitæfli reparate sau înlocuite sau a bateriilor de schimb. Un produs în garanflie despre care se stabileøte cæ a avut defecte în ceea ce priveøte materialele øi/sau manopera va fi reparat sau înlocuit (la alegerea Chamberlain) færæ ca proprietarul sæ achite vreun cost pentru reparaflii øi/sau piesele de schimb øi/sau produsul de înlocuire. Piesele defecte vor fi reparate sau înlocuite cu piese noi sau recondiflionate în fabricæ, la alegerea Chamberlain. Dacæ, în timpul perioadei de garanflie, produsul pare sæ fie defect, contactafli unitatea de unde l-afli cumpærat. Aceastæ garanflie nu afecteazæ drepturile legale ale cumpærætorului conforme cu legislaflia naflionalæ în vigoare, øi nici drepturile cumpærætorului faflæ de vânzætorul cu amænuntul ce derivæ din contractul acestuia de vânzare/cumpærare. În absenfla unei legislaflii naflionale sau a UE în vigoare în aceastæ privinflæ, aceastæ garanflie va reprezenta singura øi exclusiva reparaflie a cumpærætorului, øi nici Chamberlain, nici asociaflii sau distribuitorii acestuia nu vor fi ræspunzætori pentru nici o daunæ accidentalæ sau indirectæ pentru nici o garanflie expresæ sau implicitæ cu privire la acest produs. Nici un reprezentant øi nici o persoanæ nu este autorizatæ sæ îøi asume în numele Chamberlain nici o altæ ræspundere referitoare la vânzarea acestui produs. Dimensiuni Lungime (totalæ) ........................3,2m Spafliu liber de trecere la tavan ..........................30mm Greutate suspendatæ ................14,5 kg Receptor Registre de memorie ................12 Frecvenfla de operare ................433,92MHz NOTÆ SPECIALÆ: Chamberlain væ recomandæ insistent sæ instalafli sistemul de protecflie la toate dispozitivele de deschis uøa garajului. Declaraflie de conformitate Subsemnatul declar prin prezenta cæ echipamentele menflionate øi toate accesoriile sunt conforme cu Directivele øi Standardele specificate. Model: ................................................................................................................LM60 ✓ 2004/108/EC ✓ 2006/95/EC ✓ 1999/5/EC EN55014-1 (2000), EN55014-2 (1997), EN61000-3-2 (2000), EN61000-3-3 (1995), EN 301 489-3 (V1.3.1), EN 300 220-3 (V1.1.1), EN60335-1 (1994) øi EN60335-2-95 (2004) Declaraflie de încorporare Un dispozitiv electric de închidere a uøii împreunæ cu o uøæ de garaj trebuie instalate øi întreflinute în conformitate cu toate instrucfliunile Producætorului, pentru a satisface prevederile EN12453, EN13241-1 øi Directivei privind mecanismele, 89/392/CEE. B. P. Kelkhoff Manager, Regulatory Affairs THE CHAMBERLAIN GROUP, INC. 845 Larch Ave. Elmhurst, IL 60126 USA February, 2008 114A2803F-ro © 2008, Chamberlain GmbH 9-ro Tensiunea de intrare ..................230-240 VAC, 50Hz Forfla de tracfliune max...............600N Puterea ......................................110W Puterea de rezervæ ....................5,5W Cuplu de torsiune normal ........5Nm Прежде всего прочитайте указания по технике безопасности! Невыполнение нижеследующих указаний по технике безопасности может привести к тяжелым травмам и материальному ущербу.

Dispozitiv de deschis uøa garajului modelul LM60K, LM60R-128, K700
