MANUAL DE UTILIZARE ML1000EV CHAMBERLAIN

• 31 Lampa sistemului de acţionare p. 9
• 32 Evacuarea deţeurilor p. 9
• 33 Întrebări frecvente p. 9
• -10 Tabel de diagnoză p. 11
• -12 34 Accesorii opţionale p. 12
• 35 Date tehnice p. 13
• 36 Piese de schimb/Garanţie p. 13
• 37 Declaraţie de conformitate ro 01/13 Instrucţiuni generale de siguranţă Înainte de a începe montajul : Vă rugăm să citiţi instrucţiunile de utilizare şi, în special, următoarele instrucţiuni de siguranţă. Păstraţi instrucţiunile pentru consultarea ulterioară şi înmânaţi-le unui eventual proprietar ulterior.Simbolurile următoare precedă observaţiile pentru prevenirea vătămării persoanelor sau a prejudiciilor materiale. Vă rugăm să citiţi cu atenţie aceste observaţii. Instrucţiuni de siguranţă importante Fără îndoială că mecanismul de antrenare a porţii este conceput pentru a garanta o utilizare în condiţii de sigu- ranţă, fiind astfel testat; acest aspect poate fi garantat numai dacă, la efectuarea lucrărilor de instalare ţi la operare, sunt respectate cu stricteţe instrucţiu- nile de siguranţă menţionate în cele ce urmează. ATENŢIE Vătămări cauzate persoanelor sau prejudicii materiale ATENŢIE Pericol datorat curentului electric sau tensiunii p. 13

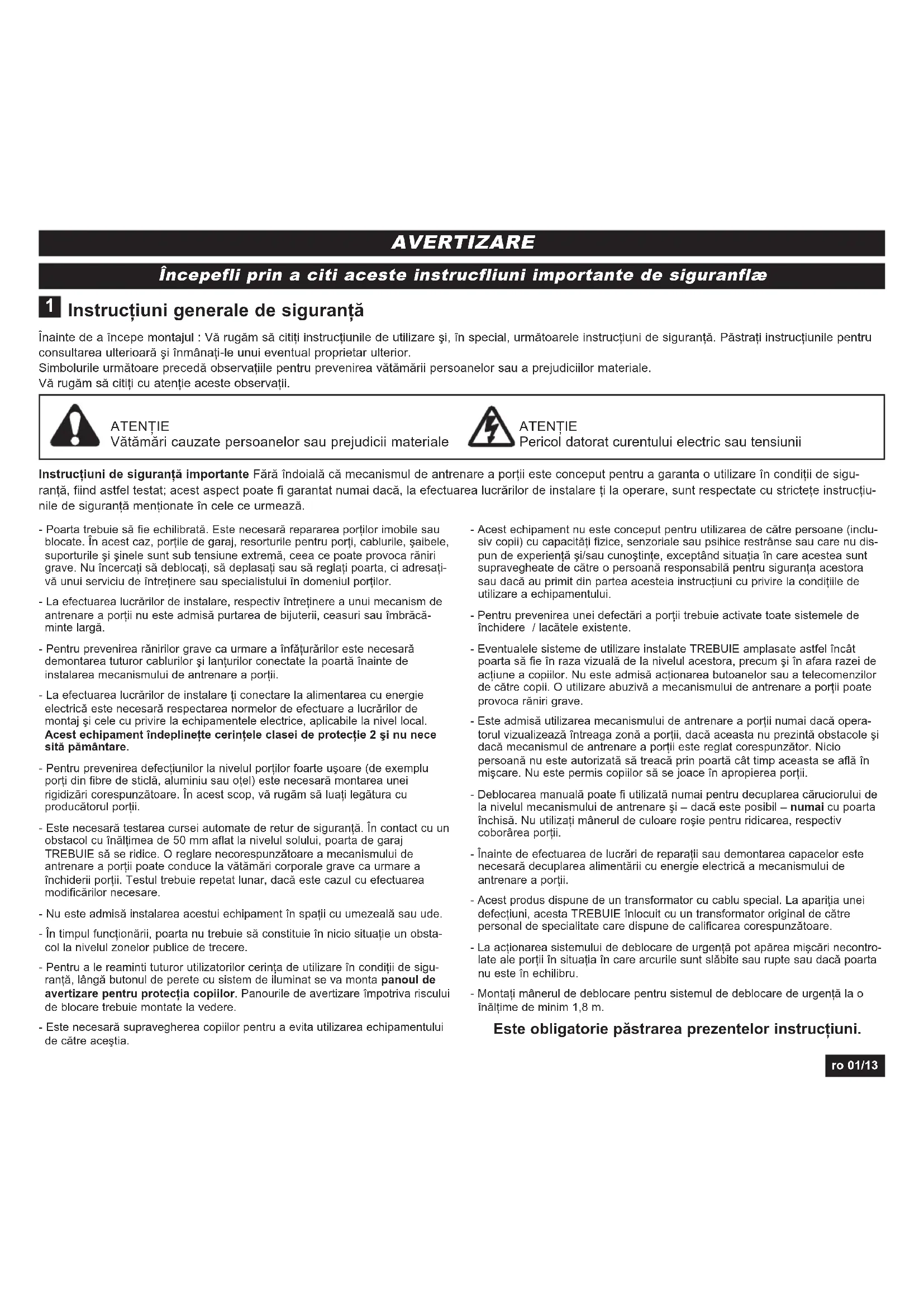

Începefli prin a citi aceste instrucfliuni importante de siguranflæ AVERTIZARE - Poarta trebuie să fie echilibrată. Este necesară repararea porţilor imobile sau blocate. În acest caz, porţile de garaj, resorturile pentru porţi, cablurile, şaibele, suporturile şi şinele sunt sub tensiune extremă, ceea ce poate provoca răniri grave. Nu încercaţi să deblocaţi, să deplasaţi sau să reglaţi poarta, ci adresaţi-vă unui serviciu de întreţinere sau specialistului în domeniul porţilor.- La efectuarea lucrărilor de instalare, respectiv întreţinere a unui mecanism de antrenare a porţii nu este admisă purtarea de bijuterii, ceasuri sau îmbrăcă-minte largă.- Pentru prevenirea rănirilor grave ca urmare a înfăţurărilor este necesară demontarea tuturor cablurilor şi lanţurilor conectate la poartă înainte de instalarea mecanismului de antrenare a porţii.- La efectuarea lucrărilor de instalare ţi conectare la alimentarea cu energie electrică este necesară respectarea normelor de efectuare a lucrărilor de montaj şi cele cu privire la echipamentele electrice, aplicabile la nivel local. Acest echipament îndeplineţte cerinţele clasei de protecţie 2 şi nu necesită pământare.- Pentru prevenirea defecţiunilor la nivelul porţilor foarte uşoare (de exemplu porţi din fibre de sticlă, aluminiu sau oţel) este necesară montarea unei rigidizări corespunzătoare. În acest scop, vă rugăm să luaţi legătura cu producătorul porţii.- Este necesară testarea cursei automate de retur de siguranţă. În contact cu un obstacol cu înălţimea de 50 mm aflat la nivelul solului, poarta de garaj TREBUIE să se ridice. O reglare necorespunzătoare a mecanismului de antrenare a porţii poate conduce la vătămări corporale grave ca urmare a închiderii porţii. Testul trebuie repetat lunar, dacă este cazul cu efectuarea modificărilor necesare.- Nu este admisă instalarea acestui echipament în spaţii cu umezeală sau ude.- În timpul funcţionării, poarta nu trebuie să constituie în nicio situaţie un obsta-col la nivelul zonelor publice de trecere.- Pentru a le reaminti tuturor utilizatorilor cerinţa de utilizare în condiţii de sigu-ranţă, lângă butonul de perete cu sistem de iluminat se va monta panoul de avertizare pentru protecţia copiilor. Panourile de avertizare împotriva riscului de blocare trebuie montate la vedere.- Este necesară supravegherea copiilor pentru a evita utilizarea echipamentului de către aceştia.- Acest echipament nu este conceput pentru utilizarea de către persoane (inclu-siv copii) cu capacităţi fizice, senzoriale sau psihice restrânse sau care nu dis-pun de experienţă şi/sau cunoştinţe, exceptând situaţia în care acestea sunt supravegheate de către o persoană responsabilă pentru siguranţa acestora sau dacă au primit din partea acesteia instrucţiuni cu privire la condiţiile de utilizare a echipamentului.- Pentru prevenirea unei defectări a porţii trebuie activate toate sistemele de închidere / lacătele existente.- Eventualele sisteme de utilizare instalate TREBUIE amplasate astfel încât poarta să fie în raza vizuală de la nivelul acestora, precum şi în afara razei de acţiune a copiilor. Nu este admisă acţionarea butoanelor sau a telecomenzilor de către copii. O utilizare abuzivă a mecanismului de antrenare a porţii poate provoca răniri grave.- Este admisă utilizarea mecanismului de antrenare a porţii numai dacă opera-torul vizualizează întreaga zonă a porţii, dacă aceasta nu prezintă obstacole şi dacă mecanismul de antrenare a porţii este reglat corespunzător. Nicio persoană nu este autorizată să treacă prin poartă cât timp aceasta se află în mişcare. Nu este permis copiilor să se joace în apropierea porţii.- Deblocarea manuală poate fi utilizată numai pentru decuplarea căruciorului de la nivelul mecanismului de antrenare şi – dacă este posibil – numai cu poarta închisă. Nu utilizaţi mânerul de culoare roşie pentru ridicarea, respectiv coborârea porţii.- Înainte de efectuarea de lucrări de reparaţii sau demontarea capacelor este necesară decuplarea alimentării cu energie electrică a mecanismului de antrenare a porţii.- Acest produs dispune de un transformator cu cablu special. La apariţia unei defecţiuni, acesta TREBUIE înlocuit cu un transformator original de către personal de specialitate care dispune de calificarea corespunzătoare.- La acţionarea sistemului de deblocare de urgenţă pot apărea mişcări necontro-late ale porţii în situaţia în care arcurile sunt slăbite sau rupte sau dacă poarta nu este în echilibru.- Montaţi mânerul de deblocare pentru sistemul de deblocare de urgenţă la o înălţime de minim 1,8 m. Este obligatorie păstrarea prezentelor instrucţiuni.Utilizare conform destinaţiei Aparatul este conceput pentru deschiderea þi închiderea porţilor de garaj batante þi secţionale destinate utilizării private. Aparatul nu este conceput pentru utilizarea în regim industrial, fiind prevăzut þi compatibil exclusiv pentru utilizarea la porţi de garaj private, destinate locuinţelor individuale. Orice utilizare a sistemului de acţionare care nu corespunde destinaţiei implică pericole de accident semnificative. Producătorul nu îţi asumă nicio răspundere pentru utilizarea contrară destinaţiei. Pachet de livrare Vă rugăm să verificaţi înainte de montare caracterul complet al componen- telor livrate. Observaţie: Numerotarea este aplicabilă numai pentru capitolul respectiv. Prezentare de ansamblu a produsului Această imagine vă oferă, în raport cu etapele pentru montarea echipa- mentelor, o imagine de ansamblu completă asupra echipamentului în stare montată. Prezentarea generală a componen- telor (Cap de sistem de acţionare):

3. Suport de þină 2x

4. Pungă cu accesorii 1x

Prezentarea generală a componen- telor (ţina):

7. Adaptor pentru pinionul sistemului de

8. Braţ de poartă curbat 1x

Dacă garajul dumneavoastră nu dispune de o intrare laterală, trebuie insta- lată o deblocare externă pentru situaţii de urgenţă. La întreruperea alimen- tării cu energie electrică, aceasta permite acţionarea manuală a porţii gara- jului din exterior. Tipuri de porţi A. Poartă cu un singur canat numai cu þină de rulare orizontală. B. Poartă cu un singur canat cu þină de rulare verticală þi orizontală – se utilizează braţ special de poartă (E, The Chamberlain Arm™) þi barieră luminoasă, The Protector System™. Distribuitorul dvs. vă va ajuta cu plăcere mai departe. C. Poartă secţională cu þină de rulare curbată – se utilizează braţ de poartă. D. Poartă basculantă "Canopy" – se utilizează braţ special de poartă (E, The Chamberlain Arm) þi bariera luminoasă, The Protector System™. Distribuitorul dvs. vă va ajuta cu plăcere mai departe. E. Braţ special de poartă – The Chamberlain Arm™ pentru porţi de tipul B þi D.

ro 02/13 Pregătire Verificaţi pentru început dacă poarta dumneavoastră este reglată şi în echilibru. Deschideţi poarta dumneavoastră aproximativ până la jumătate şi eliberaţi-o. Poarta nu trebuie să îşi modifice independent poziţia, fiind susţinută în această poziţie exclusiv prin forţa resortului.

1. Şina porţii garajului TREBUIE fixată la nivelul peretelui portant,

respectiv al plafonului peste poarta garajului, în condiţii de siguranţă şi stabil.

2. Dacă plafonul garajului dumneavoastră este capitonat, placat sau

dacă sunt realizate alte lucrări similare la nivelul acestuia, pot fi nece sare suporturi şi şine de fixare suplimentare (nu sunt incluse în pachetul de livrare).

3. Dacă garajul dumneavoastră nu dispune de o intrare laterală sepa-

rată, trebuie instalată o deblocare externă pentru situaţii de urgenþã. Scule necesare

2. Piuliţă de siguranţă M6 1x

6. Pană de siguranţă 1x

5. Element de îmbinare

Lista de scule Scară Creion de marcare Cleşte Bormaşină Ciocan Clichet Ferăstrău pentru metal diferite burghie (8, 6, 5, 4,5 mm) Cheie inelară Nivelă cu bulă de aer Şurubelniţă Ruletăro 03/13 Montarea mecanismului de antrenare a porţii Instrucţiuni importante pentru montarea în condiţii de siguranţă. Respectaţi toate instrucţiunile de montaj. Montarea incorectă poate provoca răni grave. Montarea Şinei Şina este montată în prealabil într-o mare măsură şi este alcătuită din 3 părţi. În secţiunea frontală (A) se află căruciorul, biela, mânerul de deblo- care, rola de ghidare, precum şi elementul de fixare a buiandrugului cu întinzătorul de lanţ. În secţiunea posterioară (B) se află prinderea pentru arborele cotit de antrenare şi roata dinţată pentru curelei dinţate. Amplasaţi succesiv secţiunea frontală şi cea posterioară a Şinei.

1. Demontaţi conectorii de cablu care asigură curelei dinţate.

2. Demontaţi complet cele două elemente ale şinei pentru a realiza un

spaţiu pentru cele două secţiuni centrale (C). Această şină este concepută astfel încât secţiunile centrale se pot monta între ele fără probleme. Împingeţi cele 2 elemente de îmbinare (D) la nivelul punctelor de îmbinare ale componentelor şinei până la marcaje. Pentru asigurarea elementelor de îmbinare, îndoiţi către exterior camele de tablă utilizând o sculă corespunzătoare. Montarea şinei este finalizată Tensionarea curelei dinţate Tensionaţi cureaua dinţată a şinei astfel încât arcul (1) să fie apăsat numai aproximativ pe jumătate. Acesta trebuie să se poată arcui în timpul funcţionării.

Montarea Şinei la nivelul mecanismului de antrenare

1. Verificaţi dacă cureaua dinţată este aţezată pe roata dinţată. Dacă

cureaua dinţată a alunecat la montaj, detensionaţi cureaua dinţată, aþezaţil/aþezaţi-o la loc þi tensionaţi-l/tensionaţi-o din nou.

2. Rotiţi şina (1) şi conectaţi-o cu partea cu roata dinţată (2) direct pe

mecanismul de antrenare (3).

3. Asiguraţi şina cu ambele etriere de fixare (4) şi şuruburile (5) la

nivelul mecanismului de antrenare. Opţional: Pentru a prescurta lungimea totală cu 140 mm, sistemul de acţionare poate fi montat cu o înclinare de 90° ca în Fig. 11. Acest lucru permite accesul þi programarea dintr-o parte laterală. Pentru aceasta demontaţi comutatorul þi montaţi-l pe cel de-al doilea suport prevăzut. Îndepărtaţi dopurile de cauciuc pentru a etanţa ieţirea de cablu. Apoi continuaţi cu Etapa 3. Astfel este finalizată montarea mecanismului de antrenare a porţii

Instalarea mecanismului de antrenare a porţii Determinarea mijlocului porţii de garaj La lucrările efectuate deasupra nivelului capului este necesară purtarea de ochelari de protecţie pentru a proteja ochii. Pentru prevenirea unei defectări a porţii este necesară dezactivarea tuturor sistemelor de închidere / lacătelor disponibile. Pentru prevenirea rănirilor grave este necesară demontarea tuturor cablurilor şi lanţurilor conectate la poartă înainte de instalarea mecanismului de antrenare a porţii. Mecanismul de antrenare a porţii va fi instalat la o înălţime de minim 2,1 m peste nivelul solului. Marcaţi pentru început linia mediană a porţii (1). Pornind din acest punct, trageţi o linie până la plafon. Pentru montarea la nivelul plafonului, pornind de la această linie desenaţi o linie suplimentară pe mijlocul plafonului (2), în unghi drept faţă de poartă. Lungime aproximativ 2,80 m. Montarea elementului de fixare a buiandrugului NDICAŢIE: Montaţi ţina cât mai aproape deasupra porţii. Maxim 50 mm deasupra punctului cel mai înalt. În funcţie de tipul de poartă, marginea superioară a porţii se poate ridica câţiva cm la deschidere. A. Montare la nivelul peretelui: Poziţionaţi elementul de fixare a buiandrugului (1) în centrul liniei mediane perpendiculare (2); în acest sens, marginea inferioară a acestuia se află pe linia orizontală. Marcaţi toate orificiile pentru elementul de fixare a buian- drugului. Perforaţi în prealabil orificii cu un diametru de 4,5 mm şi prindeţi elementul de fixare a buiandrugului cu şuruburi pentru lemn (3). OBSERVAŢIE: În cazul montării la nivelul unui planşeu de beton/unui buiandrug de beton, este necesară utilizarea diblurilor pentru beton (4) şi a şuruburilor (3) incluse în pachetul de livrare. Diametrul orificiilor perforate la beton: 8 mm. B. Montare la nivelul plafonului: Continuaţi linia mediană perpendiculară (2) până la plafon şi aproximativ 200 mm pe plafon. Poziţionaţi elementul de fixare a buiandrugului (1) pe marcajul perpendicular până la 150 mm distanţă faţă de perete, central. Marcaţi toate orificiile pentru elementul de fixare a buiandrugului. Perforaţi orificiile cu un diametru de 4,5 mm şi prindeţi elementul de fixare a buian- drugului cu şuruburi pentru lemn (3). Montarea mecanismului de antrenare la nivelul buiandrugului Poate fi necesară amplasarea temporară a mecanismului de antrenare într-o poziţie mai înaltă pentru ca, în cazul porţilor din mai multe elemente, să nu atingă arcurile. În acest scop, mecan- ismul de antrenare trebuie sprijinit corespunzător (scară) sau fixat de o a doua persoană. Poziţionaţi capul de antrenare pe podeaua garajului sub elementul de fixare a buiandrugului. Ridicaţi şina până când se suprapun orificiile elementului de fixare şi orificiile elementului de fixare a buiandrugu- lui. Introduceţi şurubul (1) prin orificii şi asiguraţi-l cu piuliţă (2).

14ro 04/13 Suspendarea mecanismului de antrenare a porţii Deschideţi poarta complet, poziţionaţi mecanismul de antrenare a porţii pe poartă (imaginea A). Amplasaţi o bucată de lemn / carton în locul marcat (X). Sistemul de acţionare trebuie fixat bine de un element de construcţie autoportant al garajului. Sunt prezentate trei exemple de montaj, dar este totuþi posibil ca niciunul din acestea să nu corespundă exact cu sistemul dvs. propriu. Elementele de suspendare (1) trebuie îndoite (Fig. A) pentru a se asigura o susţinere rigidă. În cazul plafoanelor tencuite, căptuþite sau placate (Fig. B), trebuie să se monteze o consolă metalică stabilă (nu este inclusă în sfera de livrare) (4) înainte de montarea sistemului de acţionare pe un element de construcţie autoportant. Pentru montarea pe un plafon de beton (Fig. C) utilizaţi diblurile de beton livrate (5). Măsuraţi de ambele părţi ale sistemului de acţionare distanţa dintre sistemul de acţionare þi ele- mentul de construcţie autoportant (sau plafon). Tăiaţi ambele piese ale ele- mentului de suspendare la lungimea dorită. Apoi neteziţi un capăt al fiecărei console de fixare þi îndoiţi-le, respectiv rotiţi-le până ce acestea corespund cu colţarele de fixare. Evitaţi să îndoiţi consola de fixare într-un loc unde se află orificii de fixare. Realizaţi orificii de ghidare de 4,5 mm în elementele de construcţie autoportante (sau plafon). Fixaţi elementele de fixare cu ţuruburi pentru lemn (2) pe elementul de construcţie corespunză- tor. Ridicaţi sistemul de acţionare; fixaţi-l pe consolele de suspendare cu ajutorul unui þurub þi al unei piuliţe (3). Verificaţi dacă þina este aţezată la centru deasupra porţii. ÎNDEPĂRTAŢI bucata de lemn. Ridicaţi poarta cu mâna. Dacă aceasta se loveþte de þină, aþezaţi mai sus elementul de fixare al þinei de rulare. Asiguraţi o dispunere orizontală a şinei de-a lungul plafonului Distanţa poate fi adaptată în funcţie de distanţele prevăzute între orificii. În caz de necesitate, capetele care ies în afară ale sistemului de prindere la nivelul plafonului pot fi scurtate. Montarea mecanismului de antrenare a porţii Montarea la porţi secţionale sau la porţi cu o secţiune: Elementul de fixare a porţii (1) dispune de mai multe orificii de prindere. Poziţionaţi elementul de fixare a porţii la mijloc, sus, pe latura interioară a porţii, conform imaginii. Marcaţi orificiile şi înşurubaţi elementul de fixare a porţii. Înălţimi de montaj:

1. Poartă cu o secţiune sau poartă secţională cu o şină de ghidare:

distanţă faţă de cantul superior al porţii 0 - 100 mm.

2. Poartă secţională cu două şine de ghidare:

Montarea l distanţă faţă de cantul superior al porţii de 100-130 mm. Observaţie: Punctul de fixare la nivelul porţii trebuie să fie reprezentată de ramă sau de un punct stabil la nivelul panoului porţii. Acesta trebuie perfo- rat şi înşurubat (nu este inclus în pachetul de livrare) conform imaginii B.

Fixarea braţului porţii la cărucior Braţul drept de poartă este deja montat. Dacă trageţi mânerul roţu se deblochează căruciorul de pe cureaua dinţată ţi acesta poate fi deplasat cu mâna. DEBLOCARE:

1. Poarta ar trebui să fie complet închisă dacă se poate.

2. Apăsaţi în jos mânerul de deblocare în caz de urgenţă.

BLOCARE: Mecanismul de deblocare împiedică reblocarea automată a căruciorului. Apăsaţi butonul verde de pe cărucior ţi sistemul se va bloca din nou la următoarea deplasare a porţii. Montaţi mânerul de deblocare pentru sistemul de deblocare de urgenţă la o înălţime de minim 1,8 m. Fixaţi panoul indicator de culoare galbenă a sistemului de deblocare (etichetă adezivă) pe cablul mânerului porţii.

Conectarea alimentării cu energie electrică Pentru a evita periclitarea persoanelor şi producerea de defecţiuni la nivelul echipamentului, este admisă acţionarea mecanismului de antrenare a porţii numai după ce prezentele instrucţiuni menţionează expres această posibilitate. Pentru a asigura întreruperea alimentării cu energie electrică, ştecărul trebuie să fie accesibil în orice moment. Conectarea comutatorului iluminat de perete Toate întrerupătoarele sau butoanele montate la nivelul peretelui trebuie instalate la vedere de la nivelul porţii, în afara razei de acţiune a porţii sau a şinei porţii, la o înălţime de 1,5 m. Lângă aceste întrerupătoare este nece- sară montarea panoului de avertizare pentru protecţia împotriva copiilor. În secţiunea posterioară a întrerupătorului sunt prevăzute două cleme cu şuruburi (1,2). De pe sârma de sonerie (4) se îndepărtează izolaţia până la aproximativ 6 mm. Depărtaţi sârmele suficient între ele astfel încât să fie posibilă conectarea celei alb-roşii la clema cu şuruburi (1) (RED), iar a celei de culoare albă la cealaltă clemă cu şuruburi (2) (WHT). Se montează cu şuruburi de prindere a tablei (3) incluse în pachetul de livrare la nivelul unui perete interior al garajului. La pereşii din zidărie uscată sau beton, realizaţi în prealabil orificii cu un diametru de 5 mm şi utilizaţi dibluri. Se recomandă montarea lângă intrarea laterală în garaj în afara razei de acţiune a copiilor. Aþezaţi cablul soneriei pe perete, de-a lungul plafonului, până la sistemul de acţionare a porţii. Pentru fixarea cablului utilizaţi coliere de cablu (5). Aþezaţi cablul soneriei de sus în jos, prin canalul de cablu, către clemă. Activarea comutatorului: Pentru deschiderea, respectiv închiderea porţii apăsaţi o dată. Pentru oprirea porţii care se miþcă apăsaţi din nou.

18ro 05/13 Instalarea unei bariere fotoelectrice opţional După instalarea şi reglarea mecanismului de antrenare a porţii poate fi instalată o barieră fotoelectrică. Instrucţiunile pentru lucrările de instalare sunt incluse în pachetul de livrare al barierei fotoelectrice. Prin intermediul barierei fotoelectrice opţionale se garantează că poar- ta este, respectiv rămâne deschisă dacă în raza de acţiune a porţii sunt prezente persoane, în special copii mici. Prin intermediul unei bariere fotoelectrice este ridicată o poartă în curs de închidere, respectiv este prevenită închiderea unei porţi deschise în cazul în care persoanele aflate în raza de acţiune a porţii întrerupe raza senzorului. O barieră fotoel. se recomandă în special pentru familiile cu copii mici.

Conectarea unităţii de antrenare Conectaţi mecanismul de antrenare a porţii conform directivelor şi preved- erilor aplicabile la nivel local la o priză cu contact de protecţie instalată con- form normelor în vigoare. OBSERVAŢIE: Prin pornirea mecanismului de antrenare este activat pentru scurt timp şi sistemul de iluminat al mecanismului de antrenare. Reglarea şi testarea porţii Este admisă acţionarea mecanismului de antrenare a porţii numai dacă operatorul poate vizualiza întreaga rază de acţi- une a porţii, dacă aceasta nu prezintă obstacole şi dacă meca-nis- mul de antrenare a porţii este reglat în mod corespunzător. Nicio persoană nu este autorizată să treacă prin poartă cât timp aceasta se află în mişcare. Verificaţi înainte de prima punere în funcţiune că toate echi-pamentele care nu sunt necesare sunt scoase din uz. Îndepărtaţi toate elementele auxiliare de montaj şi sculele din raza de rabatare a porţii.

Reglarea poziţiilor finale Poziţiile finale sunt poziţiile în care poarta se opreţte după ce s-a deplasat în sus sau în jos. Pentru reglarea poziţiilor finale realizaţi următoarele etape de programare. Sistemul de acţionare este prevăzut cu două viteze. La setare software-ul sistemului de acţionare selectează automat viteza adecvată. Porţile basculante þi porţile cu un singur canat se deplasează automat cu viteza mică. Porţile a căror cursă este mai mică de 190 cm se deplasează tot încet. INTRODUCERE: Dispozitivul dvs. de deschidere a porţii este conceput electronic astfel încât să se poată realiza uþor toate reglajele cum ar fi, de ex., reglarea poziţiilor finale AUF (DESCHIS) þi ZU (ÎNCHIS). Pentru aceasta aparatul de comandă stabileþte automat puterea necesară de care are nevoie sistemul de acţionare pentru a ajunge în aceste poziţii finale. INDICAŢIE: Dacă poarta întâlneþte un obstacol în timpul deplasării în sus, aceasta se opreþte. Dacă poarta întâlneþte un obstacol în timpul deplasării în jos, aceas- ta se întoarce înapoi. Pentru a viziona o înregistrare video scurtă cu instrucţi- unile pentru dispozitivul dvs. nou de deschide a porţii, vizitaţi pagina noastră de Internet www.chamberlain.eu sau scanaţi cu smartphone-ul dvs. codul care se află pe verso-ul instrucţiunilor.

TASTE DE PROGRAMARE: Tastele de programare se află dedesubtul capacului detaþabil de pe partea din spate a sistemului de acţionare (vezi Fig. 24).

1. Apăsaţi þi þineţi apăsată tasta de programare din colţul din dreapta (între

tasta AUF - DESCHIS þi AB - ÎNCHIS) până când tasta DESCHIS începe să se aprindă intermitent.

2. Apăsaţi þi þineţi apăsată tasta DESCHIS până când se ajunge în poziţia

finală dorită DESCHIS. INDICAŢIE: Cu ajutorul tastei DESCHIS þi ÎNCHIS se poate regla sau corecta foarte exact poziţia finală.

3. Imediat ce poarta se află în poziţia finală dorită DESCHIS, apăsaţi din nou

tasta de programare din colţul din dreapta. Lampa sistemului de acţionare se aprinde intermitent pentru scurt timp, iar tasta ÎNCHIS începe acum să se aprindă intermitent.

4. Apăsaţi þi þineţi apăsată tasta ÎNCHIS până când se ajunge în poziţia

finală dorită ÎNCHIS. Aveþi grijă să nu mergeţi prea departe sau să nu se îndoaie în sus þina. INDICAŢIE: Cu ajutorul tastei DESCHIS þi ÎNCHIS se poate regla sau corec- ta foarte exact poziţia finală.

5. Imediat ce poarta se află în poziţia finală dorită ÎNCHIS, apăsaţi din nou

tasta de programare din colţul din dreapta. Lampa sistemului de acţionare se aprinde intermitent pentru scurt timp, iar tasta DESCHIS reîncepe acum să se aprindă intermitent.

6. Apăsaţi tasta DESCHIS. Când poarta ajunge în poziţia finală reglată

DESCHIS, tasta ÎNCHIS începe să se aprindă intermitent. INDICAŢIE: Dacă poarta nu ajunge în poziţia finală DESCHIS, înseamnă că programarea nu a reuþit. Repetaţi-o începând cu Etapa 1. Dacă poarta nu se deplasează suficient de departe, citiþi Secţiunea 33 „Între- bări frecvente”.

7. Apăsaţi tasta ÎNCHIS. Poarta de deplasează acum în poziţia reglată

ÎNCHIS. Programarea s-a încheiat.Dotare specială (opţională) A. Conectarea pentru uţă în poartă Deschideţi capacul. Dedesubt se află bornele de conectare rapidă. Conectaţi cablul soneriei la bornele de conectare rapidă 4 þi 5. B. Conectarea pentru lampa intermitentă Lampa intermitentă poate fi montată în orice loc doriţi. Conectaţi cablurile corespunzătoare la bornele de conectare rapidă 6 ţi 7. C. A doua oprire Descrierea funcţiei: În funcţie de tipul porţii, poziţia „A doua oprire” serveţte la deschiderea parţială a porţii pentru accesul persoanelor, pentru aerisire sau pentru accesul animalelor de companie. „A doua oprire” poate fi reglată pentru orice poziţie dorită a porţii între cele două poziţii finale ale porţii de garaj. Activare: INDICAŢIE: La toate etapele de programare în care trebuie să se apese tastele simultan, este neapărat necesar să aveţi grijă să faceţi acest lucru în mod corespunzător. Dacă după apăsarea simultană se aprind intermitent alte taste decât cele descrise, decuplaţi sistemul de acţionare de la reţea timp de câteva secunde. Apoi efectuaţi progra marea de la început.

1. Cu ajutorul telecomenzii sau consolei de perete deplasaţi poarta

până în poziţia dorită pentru „A doua oprire”.

2. Alegeţi o tastă de pe telecomanda dvs. care nu a fost încă alocată.

3. Apăsaţi simultan tasta de programare din colţul drept þi tasta

DESCHIS timp de 3 secunde ţi aþteptaţi să se aprindă intermitent lampa sistemului de acţionare. Apoi apăsaţi tasta selectată anteri or pe telecomandă. Pentru a seta telecomenzi suplimentare începeţi din nou cu Etapa 1. Dezactivare:

1. Deplasaţi poarta în poziţia ÎNCHIS.

2. Apăsaţi simultan tasta de programare din colţul drept þi tasta

ÎNCHIS timp de 3 secunde þi aţteptaţi să se aprindă intermitent lampa sistemului de acţionare. D. Închidere automată Descrierea funcţiei: Bariera luminoasă de siguranţă Chamberlain trebuie montată conform EN60335-1-95. Activare: Apăsaţi simultan tasta de programare din colţul drept þi tasta ÎNCHIS până când lampa sistemului de acţionare începe să se aprindă inter- mitent. 1x apăsare pe tasta DESCHIS = 10 secunde timp de numărare. Posibil până la 180 secunde (18x apăsare). Pentru încheierea programării apăsaţi tasta de programare din colţul drept. În perioada de timp până la procedura de închidere tasta ÎNCHIS con- tinuă să se aprindă intermitent. Dezactivare: Apăsaţi simultan tasta de programare din colţul drept þi tasta ÎNCHIS până când lampa sistemului de acţionare începe să se aprindă inter- mitent. Pentru încheierea programării apăsaţi tasta de programare din colţul drept. ro 06/13 Testarea cursei automate de retur de siguranţă Este necesară testarea cursei automate de retur de sigu- ranţă. În contact cu un obstacol cu înălţimea de 50 mm aflat la nivelul solului, poarta de garaj trebuie să se ridice. O reglare necorespunzătoare a mecanismului de antrenare a porţii poate conduce la vătămări corporale grave ca urmare a închiderii porţii. Testul trebuie repetat lunar, dacă este cazul cu efectuarea modi- ficărilor necesare. Test de obstacol: Poziţionaţi un obstacol cu înălţimea de 50 mm (1) sub poarta garajului pe sol. Coborâţi poarta. Poarta trebuie să se ridice în contact cu obstacolul. Dacă poarta se opreşte în urma contactului, înseamnă că nu coboară sufi- cient. În acest caz, este necesară o nouă programare a ambelor poziţii finale. Dacă poarta se închide în urma contactului cu obstacolul cu înălţimea de 50 mm, îndepărtaţi obstacolul şi închideţi şi deschideţi com- plet poarta. Poarta nu trebuie să se ridice după ajungerea în poziţia ‚închisă’. Dacă aceasta se ridică însă, este necesară o nouă programare a ambelor poziţii finale. Test de deschidere: Aplicaţi o greutate de 20 kg pe mijlocul porţii. Poarta nu trebuie să se ridice. Programarea a telecomenzii /comutatoru- lui radio de perete (opţional) Activaţi sistemul de acţionare a porţii de garaj numai dacă poarta de garaj se află complet în raza dvs. vizuală, în dreptul acesteia nu se află niciun obsta- col þi sistemul de acţionare este reglat corect. Este interzis ca o persoană să intre sau să iasă din garaj în timpul deschiderii sau închiderii porţii de garaj. Nu lăsaţi copii să utilizeze butoanele de apăsare (dacă sunt disponibile) sau telecomanda þi nici să se joace în aproprierea porţii de garaj. Receptorul þi telecomanda sistemului dvs. de acţionare a porţii de garaj sunt programate pe acelaţi cod. Dacă achiziţionaţi telecomenzi suplimentare, sis- temul de acţionare a porţii de garaj trebuie programat în mod corespunzător pentru a corespunde cu noul cod al dispozitivului de telecomandă. Programarea receptorului pentru coduri de telecomandă suplimentare cu ajutorul tastei de setare rotundă þi galbenă.

1. Apăsaţi tasta de setare galbenă de la sistemul de acţionare þi eliberaţi-o.

Afiţajul de setare se aprinde timp de 30 de secunde fără întrerupere (1).

2. Þineţi apăsată o tastă (2) de pe telecomandă cu care doriţi să activaţi

poarta dvs. de garaj pe viitor.

3. Eliberaţi tasta după ce începe să se aprindă intermitent lampa sistemului

de acţionare. Codul este setat. Acum sistemul de acţionare funcţionează atunci când se apasă tasta de pe telecomandă. Dacă eliberaţi tasta de pe telecomandă înainte ca lampa sistemului de acţionare să se aprindă intermi- tent, sistemul de acţionare nu memorează codul. Þtergerea tuturor codurilor telecomenzii Pentru a dezactiva codurile nedorite þtergeţi mai întâi toate codurile: Apăsaţi tasta de setare galbenă de pe sistemul de acţionare până ce se stinge afiţa- jul de setare iluminat (cca. 10 secunde). Astfel se þterg toate codurile setate anterior. Toate telecomenzile þi toate sistemele de acces fără cheie trebuie programate din nou.

25Indicaţii: - Dacă bariera luminoasă a fost întreruptă, timpul scurs se resetează (începe de la început). - Închiderea automată nu funcţionează din poziţia „A doua oprire” - Sistemul de acţionare a porţii de garaj trebuie să fi ajuns în poziţia finală DESCHIS pentru a se putea activa închiderea automată. Identificarea þi remedierea defecţiunilor: Problemă: Sistemul de acţionare nu mai funcţionează fără barieră luminoasă. Soluţie: Nu este o defecţiune. Corect. Bariera luminoasă este obliga- torie după ce a fost conectată o dată. E. Alocarea tastelor de pe telecomandă pentru DESCHIS, OPRIT sau ÎNCHIS Descrierea funcţiei: Fiecare tastă de pe telecomandă poate fi alocată pentru comanda DESCHIS, OPRIT sau ÎNCHIS. DESCHIS: Apăsaţi simultan tasta de setare galbenă þi tasta DESCHIS până când se activează LED-ul. Acum apăsaţi tasta de pe telecomandă căreia trebuie să i se aloce comanda DESCHIS þi aţteptaţi până când lampa sistemului de acţionare începe să se aprindă intermitent. OPRIT: Apăsaţi simultan tasta de setare galbenă ţi tasta de programare din colţul drept până când se activează LED-ul. Acum apăsaţi tasta de pe telecomandă căreia trebuie să i se aloce comanda OPRIT þi aţteptaţi până când lampa sistemului de acţionare începe să se aprindă intermitent. ÎNCHIS: Apăsaţi simultan tasta de setare galbenă þi tasta ÎNCHIS până când se activează LED-ul. Acum apăsaţi tasta de pe telecomandă căreia trebuie să i se aloce comanda ÎNCHIS þi aţteptaţi până când lampa sistemului de acţionare începe să se aprindă intermitent. F. Sistem de acces fără cheie telecomandat (numai cu închizătoare radio cu cod 747REV): Activaţi poarta cu ajutorul unui cod numeric personal cu 4 poziţii. G. Acces temporar (numai cu închizătoare radio cu cod 747REV): Se poate programa un cod temporar pentru acces limitat la garaj (cu limită de timp sau număr limitat de proceduri de deschidere). H. Funcţia de închidere cu ajutorul tastei individuale (numai cu închizătoare radio cu cod 747REV): Fără codul de acces poarta poate fi închisă (nu deschisă) din orice poziţie.

I. myQ (numai cu interfaţa de Internet 830REV „Gateway“ ):

Facilitează utilizarea porţii de garaj prin Internet sau un telefon mobil compatibil. J. Dispozitiv de supraveghere a porţii de garaj (numai cu dispozitiv de supraveghere a porţii de garaj 829REV): Asigură supravegherea optică (prin LED-uri) þi acustică a poziţiei porţii. De asemenea, poarta poate fi deconectată de la acest dispozi- tiv. K. Senzor de parcare cu laser pentru garaj (sunt necesare o barieră luminoasă þi un senzor de parcare cu laser) Bornele de conexiune rapidă 2 þi 3 (disponibil începând aprox. cu iulie 2013) ro 07/13Acţionarea mecanismului de antrenare a porţii Deschiderea/închiderea automată a porţii: Cu ajutorul următoarelor echipamente este posibilă activarea mecanismului de antrenare a porţii:

• Emiţător manual: acţionaţi tasta până când poarta se pune în mişcare.

• Buton montat la nivelul peretelui (dacă este instalat acest accesoriu): acţionaţi butonul până când poarta se pune în mişcare. Deschiderea manuală a porţii (operare manuală): Dacă este posibil, poarta trebuie să fie închisă complet. Arcurile slăbite sau defecte pot conduce la o închidere rapidă a porţii deschise, ceea ce poate provoca prejudicii materiale sau vătămări grave ale persoanelor. DEBLOCARE: Trageţi scurt în jos mânerul de culoare roşie. Ulterior, deschideţi poarta manual. Nu deschideţi/închideţi poarta prin tragerea de cablu! BLOCARE: Mecanismul de deblocare împiedică reblocarea automată a căruciorului. Apăsaţi butonul verde de pe cărucior þi sistemul se va bloca din nou la următoarea deplasare a porţii. Descrierea funcţionării La acţionarea mecanismului de antrenare a porţii prin intermediul tele- comenzii sau al butonului montat la nivelul peretelui: - se închide poarta, dacă a fost deschisă complet, - se deschide poarta, dacă a fost închisă, - se opreşte poarta, dacă se află în curs de deschidere sau închidere, - se deplasează poarta în direcţia opusă ultimei mişcări efectuate, dacă este parţial deschisă, - revine poarta în poziţia deschisă dacă se loveşte de un obstacol pe par- cursul operaţiunii de închidere, - se opreşte poarta dacă întâlneşte un obstacol pe parcursul deschiderii. - barieră fotoelectrică (opţional): prin intermediul unei bariere fotoelectrice, o poartă care se închide este ridicată, respectiv este prevenită închiderea unei porţi deschise în cazul în care o persoană aflată în raza de acţiune a porţii întrerupe raza senzorului. DISPOZITIVUL MULTIFUNCfiIONAL DE COMANDĆ A UŘII Apćsafli bara cu mâner izolant (1) pentru a deschide sau închide uřa. Apćsafli din nou pentru a opri uřa. Funcflia de iluminare Apćsafli butonul Light (Luminć) (2) pentru a aprinde sau stinge lumina dispozitivului de deschidere. Aceasta nu va comanda lumina dispozitivului de deschidere atunci când uřa este în miřcare. Dacć îl aprindefli ři apoi activafli dispozitivul de deschidere, lumina va rćmâne aprinsć timp de 2-1/2 minute. Apćsafli din nou pentru a o stinge mai repede. Sistemul de iluminat al mecanismului de antrenare porneşte în următoarele situaţii:

1. pornirea iniţială a mecanismului de antrenare a porţii (scurt)

2. întreruperea alimentării cu energie electrică (scurt)

3. la fiecare activare a mecanismului de antrenare a porţii.

Lumina se opreşte din nou automat după 2 1/2 minute. Fixarea plăcuţelor indicatoare (Fig. 28) ro 08/13 Curăţare ţi întreţinere Înainte de orice lucrări de îngrijire, curăţare şi întreţinere este necesară decuplarea ştecărului din priză. Pericol de electrocutare! Îngrijirea mecanismului de antrenare a porţii O instalare corespunzătoare garantează o funcţionare optimă a mecanis- mului de antrenare a porţii cu cheltuieli reduse de întreţinere. Nu este necesară o lubrifiere suplimentară. Impurităţile grosiere de la nivelul şinei de rulare pot afecta funcţionarea şi trebuie îndepărtate. Curăţare Curăţaţi cu o cârpă moale, uscată capul de antrenare, butonul montat la nivelul peretelui şi emiţătorul manual. Nu este admisă utilizarea de substanţe fluide. Întreţinere Instalaţia, în special cablurile, arcurile şi elementele de fixare, trebuie verificată frecvent pentru identificarea de semne de uzură, defecţiuni sau echilibru necorespunzător. Nu este admisă utilizarea instalaţiei în cazul în care se impune efectuarea de lucrări de reparaţii sau reglare, având în vedere că o defecţiune a instalaţiei sau o poartă echilibrată necorespunzător poate provoca rănirea persoanelor. O dată pe lună:

• Testarea cursei automate de retur de siguranţă ţi, în caz de necesitare, o nouă reglare a acesteia.

• Acţionarea manuală a porţii. În cazul unei porţi neechilibrate sau blocate, vă rugăm să luaţi legătura cu serviciul de întreţinere.

• Verificarea deschiderii, respectiv a închiderii complete a porţii. Dacă este cazul, se realizează o nouă reglare a întrerupătorului de sfârşit de cursă şi/sau a forţei. De două ori pe an:

• Verificarea tensiunii cureaua dinţată. În acest scop este necesară pentru început decuplarea căruciorului de la nivelul mecanismului de antrenare. Dacă este cazul este necesară modificarea tensiunii. O dată pe an: (La nivelul porţii)

• Lubrifierea rolelor porţii, a lagărului şi a articulaţiilor. Nu este nece- sară o lubrifiere suplimentară a mecanismului de antrenare a porţii. Reglarea întrerupătorului de sfârşit de cursă şi a forţei: Aceste setări trebuie verificate la instalarea mecanismului de antrenare şi efectuate în mod corespunzător. Datorită intemperiilor, la operarea mecan- ismului de antrenare a porţii pot surveni mici modificări care trebuie remedi- ate prin efectuarea unei noi reglări. Această situaţie poate fi întâlnită în special în primul an de funcţionare. Respectaţi cu atenţie instrucţiunile cu privire la reglarea întrerupătorului de sfârşit de cursă şi a forţei de tracţiune şi, după fiecare nouă reglare, tes- taţi din nou cursa automată de retur de siguranţă.

27Înlocuirea bateriilor emiţătorului manual Bateria emiţătorului manual: Bateriile din emiţătorul manual au o durată foarte lungă de viaţă. Dacă scade distanţa de emisie, este necesară înlocuirea bateriilor. Bateriile nu sunt incluse în garanţie. Respectaţi în acest scop următoarele instrucţiuni cu privire la baterii: Nu este admisă eliminarea bateriilor cu deşeurile menajere. Fiecare con- sumator are obligaţia legală de a elimina bateriile în mod corespunzător la centrele de colectare prevăzute. Nu reîncărcaţi în nicio situaţie bateriile care nu sunt reîncărcabile. Pericol de explozie! Nu lăsaţi bateriile la îndemâna copiilor, nu le scurtcircuitaţi şi nu le demontaţi. Consultaţi fără întârziere un medic în cazul în care a fost înghiţită o baterie. În caz de necesitate, curăţaţi contactele bateriei şi ale echipamentului înainte de montarea bateriilor. Demontaţi fără întârziere bateriile consumate din aparat! Pericol ridicat de scurgere! Nu expuneţi în nicio situaţiile bateriile la căldură exagerată, de exemplu raze solare, foc sau alte elemente similare! Pericol ridicat de scurgere! Evitaţi contactul cu pielea, ochii şi mucoasele. Clătiţi fără întârziere cu apă rece din abundenţă locurile contaminate cu acid de baterie şi consultaţi imediat un medic. De fiecare dată este necesară înlocuirea simultană a tuturor bateriilor. Utilizaţi numai baterii de acelaşi tip, nu utilizaţi simultan tipuri diferite sau baterii folosite şi noi. Scoateţi bateriile din echipament dacă acesta nu va fi utilizat pentru o perioadă mai lungă de timp. Înlocuirea bateriei: Pentru a înlocui bateria deschideţi carcasa cu ajutorul unei ţurubelniţe pe partea din spate. Ridicaţi capacul þi scoateţi dispozitivul de comandă de dedesubt. Împingeţi bateria într-o parte þi îndepărtaţi-o. Atunci când intro- duceţi bateria nouă aveţi grijă la polaritate. Asamblaţi la loc telecomanda. ATENŢIE! Pericol de explozie în cazul unei înlocuiri necorespunzătoare a bateriei. Este admisă numai înlocuirea cu acelaşi tip sau cu un tip similar (număr de comandă 10A20-WH). Lampa sistemului de acţionare Lampa LED a sistemului de acţionare are o durată de viaţă foarte lungă þi nu necesită întreţinere. Capacul lămpii nu poate fi demontat.

Eliminarea deşeurilor Ambalajul este fabricat din materiale ecologice. Acesta poate fi evacuat în recipientele locale de reciclare. Conform Directivei Europene 2002/96/CE privind deţeurile de echipamente electrice ţi electronice, acest aparat trebuie evacuat după utilizare conform normelor, astfel încât să se asigure reciclarea materialelor uzate. Administraţia rurală sau urbană vă poate informa cu privire la posibilităţile de evacuare.

ro 09/13 Întrebări frecvente

1. Mecanismul de antrenare a porţii nu poate fi activat cu telecomanda:

• Mecanismul de antrenare este conectat la sistemul de alimentare cu energie electrică? Dacă un bec conectat la o priză nu se aprinde, verifi- caţi siguranţa sau întrerupătorul de suprasarcină. (Anumite prize sunt activate prin intermediul unui întrerupător montat la nivelul peretelui.)

• Sunt dezactivate toate sistemele de blocare a porţilor? A se vedea instrucţiunile de siguranţă

• LEDUL de control din emiţătorul manual trebuie să se aprindă dacă este acţionată tasta? În caz contrar, bateria este goală, emiţătorul manual este defect sau este prea departe de mecanismul de antrenare.

• Încercaţi utilizarea cu o baterie nouă.

• Dacă dispuneţi de două, respectiv mai multe emiţătoare manuale, dintre care funcţionează numai unul, verificaţi programarea receptorului.

• Sub poartă se află zăpadă / gheaţă? În acest caz există posibilitatea ca poarta să fie îngheţată de sol. Îndepărtaţi eventualele obstacole.

• Este posibil ca arcul porţii să fie defect. Acesta trebuie înlocuit de către o firmă de specialitate.

2. Distanţa de emisie a emiţătorului manual este prea redusă:

• Este montată o baterie? Montaţi o baterie nouă.

• Testaţi funcţionarea telecomenzii din autovehicul dintr-un alt loc.

• Distanţa de emisie se reduce la porţile de metal, precum şi la capitonajele din aluminiu sau metal.

3. Poarta se deplasează înapoi fără un motiv evident:

• Poarta este împiedicată de un obstacol? Acţionaţi deblocarea manuală şi controlaţi poarta manual. În cazul unei porţi neechilibrate sau blocate, vă rugăm să luaţi legătura cu serviciul de întreţinere.

• Programaţi din nou forţa de lucru şi distanţa mecanismului de antrenare.

• Eliminaţi gheaţa sau zăpada din zona de închidere a porţii.

• Dacă poarta se deplasează înapoi la atingerea poziţiei ‚închise’ a porţii, este necesară reglarea întrerupătorului de sfârşit de cursă pentru această poziţie a porţii.După finalizarea oricărei reglări este nece- sară o nouă testare a cursei automate de retur de siguranţă:

• Nu este neobişnuită o nouă reglare a poziţiilor finale. Cursa porţii se poate modifica în special ca urmare a condiţiilor atmosferice.

4. Poarta garajului se deschide şi se închide singură:

• ştergeţi şi reprogramaţi toate emiţătoarele manuale. A se vedea “Programarea de telecomenzi suplimentare”.

• Taste telecomenzii se blochează în poziţia “PORNIT”?

• Utilizaţi numai telecomenzi originale! Utilizarea de produse realizate de terţi cauzează defecţiuni.

• Tasta telecomenzii a fost acţionată accidental (buzunar).

• Cablul întrerupătorului montat la nivelul peretelui este deteriorat (decuplare în scop de verificare).

• Un accesoriu conectat la mecanismul de antrenare declanşează cursa (decuplare în scop de verificare).

5. Poarta nu se închide complet:

• Reprogramaţi cursa mecanismului de antrenare. Verificarea componentelor mecanice pentru identificarea de modificări. De exemplu braţele porţii şi feronerii. După fiecare nouă reglare a poziţiei ‘închise’ a porţii este necesară o nouă verificare a funcţionării cursei automate de retur de siguranţă.

6. Poarta se deschide, dar nu se închide:

• În măsura în care este instalată, este necesară verificarea barierei fotoelectrice. Dacă LEDUL de la nivelul barierei fotoelectrice luminează intermitent, este necesară corectarea setării.

• Verificaţi funcţionarea emiţătorului manual şi a butonului montat la nivelul peretelui.

7. Sistemul de iluminat al mecanismului de antrenare nu porneşte:

• Deschideţi sau închideţi poarta. Sistemul de iluminat rămâne pornit timp de 2.5 minute.

• Decuplaţi alimentarea cu energie electrică a mecanismului de antrenare şi reconectaţi-o ulterior. Sistemul de iluminat porneşte pentru câteva secunde.

• Nu este prezentă alimentarea cu energie electrică.

8. Sistemul de iluminat al mecanismului de antrenare nu se opreşte:

• Decuplaţi pentru scurt timp mecanismul de antrenare de la nivelul sistemului de alimentare cu energie electrică şi încercaţi din nou.

• Nu au trecut încă cele 2.5 minute.

9. Motorul face zgomot sau porneşte pentru o durată foarte

scurtă, iar ulterior nu mai funcţionează:

• Sunt defecte resorturile porţii garajului. Închideţi poarta şi, prin tragerea de mâner, decuplaţi căruciorul de la nivelul mecanismului de antrenare (deblocare manuală). Deschideţi şi închideţi poarta manual. Dacă poarta este echilibrată în mod corespunzător, poarta este fixată în orice punct al cursei acesteia prin intermediul resorturilor porţii. În caz contrar, luaşi legătura cu serviciul dumneavoastră de întreţinere.

• Dacă această problemă apare la prima punere în funcţiune, este posibil ca poarta să fie blocată. Dezactivaţi blocarea porţii.

• Decuplaţi mecanismul de antrenare de la nivelul porţii şi încercaţi fără poartă. Dacă poarta este în ordine, reprogramaţi forţa de lucru şi cursa mecanismului de antrenare.

10. Mecanismul de antrenare funcţionează numai într-o direcţie:

• Resorturile pentru porţi pot fi defecte sau există posibilitatea de deplasare cu dificultate a porţii într-o direcţie.

• Dacă poarta este în ordine, reprogramaţi forţa de lucru şi cursa mecanismului de antrenare.

11. Cureaua dinţată se loveşte de şină:

• Modificaţi tensiunea cureaua dinţată. De regulă, cauza este reprezentată de un tensionat prea puternic. Arcul de la nivelul sistemului de tensionare al şinei nu trebuie să fie presat complet.

• Poarta nu funcţionează uniform şi declanţează vibraţii la nivelul mecanismului de antrenare. Corectaţi cursa porţii.

12. Mecanismul de antrenare a porţii nu porneşte ca urmare a

întreruperii alimentării cu energie electrică:

• Prin acţionarea mânerului este decuplat căruciorul de la nivelul mecanismului de antrenare (deblocarea manuală). Astfel poarta poate fi deschisă ţi închisă manual. Dacă mecanismul de antrenare a porţii este activat din nou, se conectează la loc şi căruciorul.

• În măsura în care este instalat, căruciorul este decuplat de la nivelul mecanismului de antrenare la întreruperea alimentării cu energie electrică cu ajutorul unui sistem extern de deblocare de urgenţă din afara garajul.

13. Poarta se deplasează înapoi după învăţarea forţei:

• Monitorizaţi şina pentru a vedea dacă aceasta se îndoaie. Mecanismul de antrenare necesită o putere ridicată pentru a pune în mişcare poarta. Reparaţi sau montaţi corect poarta.

• Poarta este foarte grea sau în stare necorespunzătoare. Apelaţi la un specialist.

14. şina de la nivelul mecanismului de antrenare se îndoaie:

• Poarta este grea, foarte grea, se mişcă greu sau este în stare necorespunzătoare. Apelaţi la un specialist.

• Vibrarea şinei pe parcursul deplasării reprezintă un indiciu pentru o poartă care funcţionează neuniform, cu modificarea permanentă a forţei necesare. Apelaţi la un specialist, eventual lubrifiaţi poarta. O fixare suplimentară a şinei poate fi de ajutor.

15. Mecanismul de antrenare “merge” (se aude cum se învârte

motorul), dar căruciorul nu se mişcă:

• Căruciorul este deblocat de la nivelul elementului de antrenare.

• În cazul unei noi instalări: La montarea motorului şi a şinei, manţonul adaptor fixat în prealabil nu a fost montat între arborele motorului şi şină. Acest manţon este plasat în prealabil din fabricaţie, dar poate fi demontat. Din spatele mecanismului de antrenare se poate verifica dacă roata dinţată se roteşte în şină sau numai motorul.

• La o nouă instalare: cureaua dinţată a sărit de pe roata dinţată în şină. Din spatele mecanismului de antrenare poate fi văzută roata dinţată.

• După o utilizare îndelungată: Mecanismul de deblocare este defect sau s-a desprins definitiv?

• După o utilizare îndelungată: Manţonul dintre şină şi motor sau transmisia motorului este defectă.

16. Poarta se decuplează singură din cărucior şi se opreşte:

• Dacă este instalat un mecanism extern de deblocare, cu întreruperea alimentării cu energie electrică, trebuie să se verifice dacă acesta se tensionează şi se deblochează pe parcursul deschiderii porţii. Supravegheaţi mecanismul şi, dacă este cazul, modificaţi reglarea acestuia.

• Mânerul sistemului de deblocare nu trebuie să se blocheze cu alte obiecte.

17. Reglarea puterii

Butonul de apăsare pentru reglarea puterii se află dedesubtul capacului pe partea din spate a sistemului de acţionare. Prin setarea puterii se reglează puterea necesară pentru deschiderea þi închiderea porţii.

1. Deschideţi capacul din partea din spate a sistemului de acţionare.

2. Apăsaţi tasta de setare galbenă de două ori pentru a ajunge în regimul

de setare a puterii. LED-ul þi tasta DESCHIS se aprind intermitent. Apăsaţi tasta DESCHIS. Poarta se deplasează acum în poziţia finală DESCHIS þi setează puterea necesară. Imediat ce poarta ajunge în poziţia finală DESCHIS, LED-ul þi tasta ÎNCHIS încep să se aprindă intermitent. Apăsaţi tasta ÎNCHIS. Acum poarta se deplasează în poz iþia finală ÎNCHIS þi setează puterea necesară.ro 11/13

Sistemul de acţionare a porţii de garaj este dotat cu o funcţie de diagnoză. Tastele DESCHIS þi ÎNCHIS de pe dispozitivul de comandă se aprind intermi- tent. Număraţi numărul de „aprinderi intermitente” al tastei respective între două pauze de aprindere intermitentă. Se afiţează întotdeauna ultimul eveni- ment care a apărut. AFIŢARE TASTA TASTA DESCHIS ÎNCHIS

SIMPTOM Sistemul de acţionare nu se închide þi se aprinde intermitent lampa de la sistemul de acţionare. Sistemul de acţionare nu se închide þi se aprinde intermitent lampa de la sistemul de acţionare. Comutatorul de perete nu funcţionează. Sistemul de acţionare a porţii de garaj nu se închide þi se aprinde intermitent lampa de la sistemul de acţionare. Poarta se deplasează numai câţiva cm, se opreþte sau se întoarce înapoi. Nicio deplasare, numai „click”. Sistemul de acţionare zumzăie, dar nu se realizează nicio miþcare. Poarta se deplasează încet într-o altă poziţie după ce s-a dezactivat sistemul de acţionare. Nicio deplasare. Poziţia porţii DESCHIS – ÎNCHIS nu poate fi setată. Poarta nu se deplasează complet în poziţia finală setată. Sistemul de acţionare se deplasează numai câţiva cm þi se opreþte sau se întoarce înapoi. Poarta nu se închide complet þi se întoarce înapoi. SOLUŢIE Barierele luminoase (accesorii) au fost îndepărtate, sunt întrerupte sau conectate în mod greþit. Bariera luminoasă conectată are o defecţiune la cablu sau cablul este conectat invers. Defecţiune la cablul din comutatorul de perete sau cablul este conectat invers. Pentru testare, montaţi un cablu nou dacă nu s-a putut identifica defecţiunea. Un obstacol se află în raza barierei luminoase sau bariera luminoasă nu este orientată corect. LED-urile roţii de la barierele luminoase se aprind intermitent deoarece nu se asigură o funcţionare corectă. Poartă care se deplasează cu greutate/defectă. Deschideţi sau închideţi poarta cu mâna þi apelaţi la un specialist să repare poarta (reparaţie). Poarta este blocată mecanic, este închisă sau arcurile de la poartă sunt defecte. Desfaceţi poarta din sistemul de acţionare þi testaţi funcţionarea sistemului de acţionare. La fel ca mai sus. Poarta este defectă, grea sau neechilibrată þi trebuie reparată. Dispozitiv de comandă defect. Apelaţi la specialist. Vezi „Întrebări frecvente”, Punctul 15. Poarta este defectă sau se deplasează foarte greu. Deblocaţi poarta þi testaţi-o. Setaţi din nou cursa. Vezi „Întrebări frecvente”, Punctul 15. Barierele luminoase nu sunt orientate corect sau au fost întrerupte puţin timp de un obstacol. Se pare că obstacolul apare numai în timpul deplasării.ro 12/13 AFIŢARE TASTA TASTA DESCHIS ÎNCHIS

SIMPTOM Conexiunea 1+2 pentru comutatorul de perete este scurtcircuitată de peste 4 secunde. Tensiunea este prea scăzută. S-a atins numărul posibil maxim al telecomenzii. SOLUŢIE Defecţiune la cablul de alimentare. Nu aþezaţi cablul lângă 230 V sau în aceeaţi conductă. Pentru testare montaţi un cablu nou. Tensiunea este/a fost prea scăzută. Bateria conectată este goală. Nu se alimentează cu suficient curent electric. S-au programat prea multe telecomanzi þi dispozitivul de comandă a þters telecoman- da programată iniţial þi a înlocuit-o cu ultima telecomandă programată. Accesorii opţionale

3. 747REV - închizătoare radio cu cod

4. 830REV - myQ Starter Kit (interfaþă de Internet “Gateway” + barieră luminoasă)

5. 829REV - dispozitiv de supraveghere a porţii de garaj

6. 1REV - dispozitiv de deblocare în caz de urgenţă

7. 1702REV - dispozitiv de deblocare în caz de urgenţă

8. 75REV - comutator de perete iluminat

9. FLA-1LED - lampă intermitentă

10. 771REV - barieră luminoasă

11. 41REV - comutator cu cheie (pe tencuială)

12. 16200LM - Comutator usa pietoni

34Declaraţie de conformitate Sistemul automat de deschidere a porţilor de garaj menţionat corespunde prevederilor aplicabile din normele EN 55014-1 (2006), EN 55014-2 (2008), EN 61000-4-2 (2009), EN 61000- 4-3 (2008), EN 61000-4-4 (2004), EN 61000-4-5 (2007), EN 61000-4-6 (2009), EN 61000-4-11 (2004), EN 62233 (2008), EN 300220-1 (V2.3.1), EN 300220-2 (V2.1.2), EN 60335-1 (2010), EN 60335-2-95 (2004) conform prevederilor şi în baza tuturor reglementărilor din directivele europene 2004/108/CEE, 2006/95/CEE şi, 2006/42/CEE 1999/5/CE.; Model:....................................................ML700EV, ML1000EV S./N.: ............................................xxxxx000001 - xxxxx99999 Producător Chamberlain GmbH Alfred-Nobel-Strasse 4 D-66793 Saarwellingen Toate datele tehnice de arhivă pentru mecanismul de antrenare şi accesoriile corespunzătoare sunt păstrate de Chamberlain GmbH şi sunt puse la dispoziţie la cererea autorităţilor în caz de necesitate. ro 13/13 Piese de schimb / Garanţie Vezi la www.chamberlain.eu sau contactaţi-l pe distribuitorul dvs. Vezi þi în Cartea de garanţie care poate fi obţinută la cerere.

Date tehnice Tensiune de intrare . . . . . . . . . . . . .230-240 VAC, 50 Hz Forþă max. de tracţiune . . . . . . . . . .700 N (COMFORT), 1000 N (PREMIUM) Standby (cu poarta închisă) . . . . . . .0.8 W Motor Tip motor . . . . . . . . . . . . . . . . . . . . .motor cu reductor c.c. cu lubrifiere continuă Nivel de zgomot . . . . . . . . . . . . . . . .54dB Tip transmisie . . . . . . . . . . . . . . . . . .curea dinţată Lungimea cursei porţii . . . . . . . . . . .reglabilă Viteză de deschidere, până la . . . . .160 mm/s (COMFORT), 200 mm/s (PREMIUM) Lampă . . . . . . . . . . . . . . . . . . . . . . .On, când porneţte sistemul de acţionare, Off după 2-1/2 minute după oprire. Bare de poartă . . . . . . . . . . . . . . . . .braţ reglabil de poartă, cablu de tracţiune pentru deblocarea căruciorului Siguranţă personală . . . . . . . . . . . . .apăsare de buton þi oprire automată la deplasarea în jos/apăsare de buton þi oprire automată la deplasarea în sus. Parte electronică . . . . . . . . . . . . . . .setare automată a puterii Parte electrică . . . . . . . . . . . . . . . . .protecţie la supratensiune a transfor- matorului ţi cablare de joasă tensiune pentru consola de perete. Reglarea întrerupătorului de sfârþit de cursăre . . . . . . . . . . . .cunoaţterea optică a turaţiei þi poz- iţiei porţii. Reglarea întrerupătorului de sfârþit de cursă . . . . . . . . . . . . . .senzor mecanic de rotaţie/detector al punctelor de trecere Reglarea poziţiilor finale . . . . . . . . . .electronică Soft Start / Soft Stop . . . . . . . . . . . .toate modelele Dimensiuni Lungime (totală) . . . . . . . . . . . . . . . .3200 mm Spaţiu liber de trecere la plafon . . . .30 mm Greutate suspendată . . . . . . . . . . . .~ 12 kg Receptor Registru de memorie . . . . . . . . . . . .180 Frecvenţă de operare . . . . . . . . . . . .6 benzi (433 MHz / 868 MHz) INDICAŢIE: Chamberlain recomandă în mod expres montarea barierei luminoase la toate sisteme de acţionare pentru porţi de garaj!
