NÁVOD K OBSLUZE ML1000EV CHAMBERLAIN

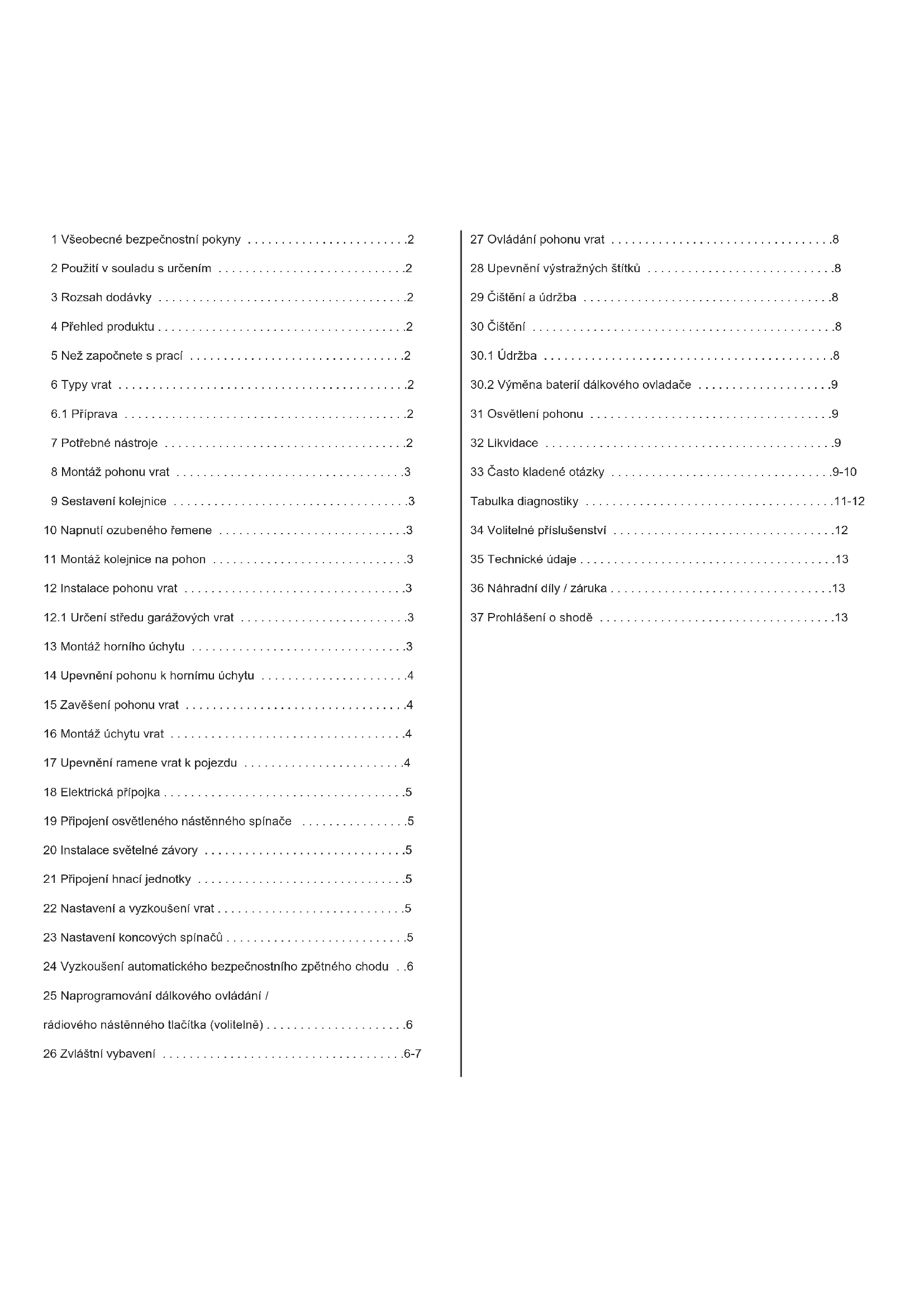

12.1 Určení středu garážových vrat . . . . . . . . . . . . . . . . . . . . . . . . .3

• 13 Montáž horního úchytu p. 3
• 14 Upevnění pohonu k hornímu úchytu p. 4
• 15 Zavěšení pohonu vrat p. 4
• 16 Montáž úchytu vrat p. 4
• 17 Upevnění ramene vrat k pojezdu p. 4
• 18 Elektrická přípojka p. 5
• 19 Připojení osvětleného nástěnného spínače p. 5
• 20 Instalace světelné závory p. 5
• 21 Připojení hnací jednotky p. 5
• 22 Nastavení a vyzkoušení vrat p. 5
• 23 Nastavení koncových spínačů p. 5
• 24 Vyzkoušení automatického bezpečnostního zpětného chodu p. 6
• 25 Naprogramování dálkového ovládání / rádiového nástěnného tlačítka (volitelně) p. 6
• 26 Zvláštní vybavení p. 6
• -7 27 Ovládání pohonu vrat p. 8
• 28 Upevnění výstražných štítků p. 8
• 29 Čištění a údržba p. 8
• 30 Čištění p. 8

30.1 Údržba . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

30.2 Výměna baterií dálkového ovladače . . . . . . . . . . . . . . . . . . . .9

• 31 Osvětlení pohonu p. 9
• 32 Likvidace p. 9
• 33 Často kladené otázky p. 9
• -10 Tabulka diagnostiky p. 11
• -12 34 Volitelné příslušenství p. 12
• 35 Technické údaje p. 13
• 36 Náhradní díly / záruka p. 13
• 37 Prohlášení o shodě cs 01/13 Všeobecné bezpečnostní pokyny Než započnete s montáží: Přečtěte si prosím návod k obsluze a především následující bezpečnostní pokyny. Uchovejte si návod k pozdějšímu nahlédnutí a předejte jej případnému dalšímu majiteli. Následující symboly jsou uvedeny před pokyny varujícími před poraněním osob nebo věcným poškozením. Pečlivě si prosím tyto pokyny přečtěte. Důležité bezpečnostní pokyny Pohon vrat je samozřejmě konstruován tak, aby bylo možné jej bezpečně ovládat, a byl vyzkoušen; tyto jeho vlastnosti lze však zaručit, jen když budou při jeho instalaci a ovládání přesně dodrženy níže uvedené bezpečnostní pokyny. POZOR Poranění osob nebo věcná poškození POZOR Nebezpečí následkem elektrického proudu nebo napětí p. 13

Pečlivě si prosím tyto pokyny přečtěte. POZOR! - Vrata musí být vyvážená. Nepohyblivá nebo zaseknutá vrata je nutné opravit. Garážová vrata, pružiny vrat, kabely, kotouče, úchyty a kolejnice jsou pak extrémně zatěžovány a mohou způsobit těžké poranění. Nepok- oušejte se vrata uvolnit, pohnout s nimi nebo je vyrovnat, nýbrž se obraťte na servisní službu nebo specialistu v oblasti instalování bran. - Při instalaci resp. údržbě pohonu vrat se nesmí nosit žádné ozdoby, hodinky nebo volný oděv. - Aby se zabránilo těžkému poranění následkem zachycení, je nutné odmontovat všechna na vrata napojená lana a řetězy před tím, než instalujete pohon vrat. - Při instalaci a připojení na elektrický proud musí být dodrženy místní platné stavební předpisy a předpisy pro elektroinstalace. Tento přístroj splňuje třídu ochrany 2 a nepotřebuje uzemnění. - Aby u obzvláště lehkých vrat (např. vrata ze skelného vlákna, hliníku nebo oceli) nedošlo k poškození, musí být instalováno příslušné vyz- tužení. Obraťte se prosím v této věci na výrobce vrat. - Automatický bezpečnostní zpětný chod musí být vyzkoušen. Při kontaktu s překážkou na zemi vysokou 50 mm garážová vrata MUSÍ zajet zpět. Nesprávné nastavení pohonu vrat může při zavírání vrat způsobit těžké poranění. Zkoušku opakujte jednou za měsíc a případně proveďte potřeb- né úpravy. - Toto zařízení nesmí být instalováno ve vlhkých nebo mokrých prostorách. - Při provozu nesmí vrata za žádných okolností omezovat cesty pro prů- chod veřejnosti. - Aby všechny osoby měly bezpečné ovládání neustále na paměti, je třeba vedle osvětleného nástěnného spínače umístit výstražný štítek na ochranu dětí. Výstražné štítky varující před skřípnutím je třeba umístit tak, aby byly dobře viditelné. - Je třeba dohlížet na děti, aby se zajistilo, že si s přístrojem nehrají. - Tento přístroj není určen k tomu, aby byl používán osobami (včetně dětí) s omezenými fyzickými, senzorickými nebo duševními schopnostmi, nebo s nedostatečnými zkušenostmi a/nebo nedostatečnými vědomost- mi, ledaže by na ně dohlížela osoba odpovídající za jejich bezpečnost nebo by od ní obdržely pokyny, jak se má přístroj používat. - Aby se zabránilo poškození vrat, musí se deaktivovat všechny stávající zamykací prvky / zámky. - Případná instalovaná ovládací zařízení MUSÍ být instalovaná v dohledu vrat a mimo dosah dětí. Dětem se nesmí povolit ovládání tlačítek nebo dálkových ovladačů. Následkem nesprávného použití pohonu vrat může dojít k závažným poraněním. - Pohon vrat se smí ovládat JEN tehdy, když má ovládající osoba přehled o celé oblasti vrat, ve které neleží žádné překážky, a když je pohon vrat řádně nastaven. Nikdo nesmí vraty procházet, dokud jsou v pohybu. Dětem nesmí být povoleno si hrát v blízkosti vrat. - Ruční odblokování používejte jen k oddělení pojezdu od pohonu a – pokud možno – JEN když jsou vrata zavřena. Červené madlo nepoužívejte k vytažení vrat nahoru resp. ke stažení dolů. - Před prováděním oprav nebo odmontováním krytů je nutné odpojit pohon vrat od elektrického napájení. - Tento výrobek je vybaven transformátorem se speciálním kabelem. Při poškození MUSÍ být vyměněn příslušně kvalifikovanými odbornými pra- covníky za originální transformátor. - Při aktivaci nouzového odblokování se vrata mohou nekontrolovaně pohy- bovat, když jsou pružiny slabé nebo zlomené nebo když vrata nejsou vyvážená. - Odblokovací úchyt pro nouzové odblokování instalujte do výšky minimál- ně 1,8 m. Tyto pokyny bezpodmínečně uchovejte.Použití v souladu s určením Přístroj je určen k otevírání a zavírání výklopných a sekčních garážových vrat v soukromých prostorách. Přístroj není navržen a není vhodný ke komerčnímu použití, nýbrž výlučně k použití se soukromými garážovými vraty, která jsou určena pro samostatnou domácnost. Každé použití pohonu v rozporu s určením sebou nese značné nebezpečí nehody. Výrobce nepřevezme žádné ručení za použití, které bylo v rozporu s určením. Rozsah dodávky Zkontrolujte prosím před montáží, zda jsou dodané součásti kompletní. Upozornění: Číslování platí jen pro příslušnou kapitolu. Přehled produktu Tento obrázek podává při postupné montáži zařízení vždy kompletní přehled hotově smontovaného zařízení. Přehled součástí (hnací hlava):

2. Dálkový ovladač 2x

3. Uchycení kolejnic 2x

4. Sáček s příslušenstvím 1x

Přehled součástí (kolejnice):

5. Montáž horního úchytu 1x

6. Montáž úchytu vrat 1x

7. Adaptér pro hnací pastorek 1x

8. Zahnuté rameno vrat 1x

9. Upevňovací třmen 2x

10. Závěsné železné prvky 2x

Než započnete s prací

estliže Vaše garáž nemá boční vchod, je nutné instalovat externí nouzové odblokování. To při výpadku proudu umožní ovládat garážová vrata ručně zvenku. Typy vrat A. Jednodílná vrata jen s horizontální kolejnicí. B. Jednodílná vrata s vertikální a horizontální kolejnicí – je potřeba speciál ní rameno vrat (E, The Chamberlain Arm™) a světelná závora, The Protector System™. Váš prodejce vám rád poradí. C. Sekční vrata se zahnutou kolejnicí – použijte rameno vrat. D. Sklopná vrata „Canopy" – je potřeba speciální rameno vrat (E, The Chamberlain Arm) a světelná závora, The Protector System™. Váš prodejce vám rád poradí. E. Speciální rameno vrat – The Chamberlain Arm™ pro vrata typu B a D.

cs 02/13 Příprava Nejprve zkontrolujte, zda jsou vrata vyvážená a v rovnováze. Otevřete vrata zhruba z poloviny a pusťte je. Vrata nyní smí samočinně změnit svou polohu jen nepatrně, nýbrž musí zůstat stát v této poloze držena jen silou pružin.

1. Kolejnice garážových vrat MUSÍ být bezpečným a stabilním způsobem

připevněna na nosnou stěnu resp. strop nad garážovými vraty.

2. Jestliže je strop v garáži obložen, zakrytován apod., je případně nutné

instalovat další úchyty a upevňovací lišty (neobsaženy v rozsahu dodávky).

3. Jestliže Vaše garáž nemá samostatný boční vchod, je nutné instalovat

externí nouzové odblokování. Potřebné nástroje

Sáček s upevňovacím materiálem

6. Pojistná závlačka 1x

7. Závěsný železný prvek

11. Rovná vodicí tyč

12. Zahnutá vodicí tyč

Seznam nástrojů Žebřík Značkovač Kleště Vrtačka Kladivo Ráčna Pila na kov Různé vrtáky (8, 6, 5, 4,5 mm) Očkový klíč Vodováha Šroubovák Měřicí pásmocs 03/13 Montáž pohonu vrat Důležité pokyny pro bezpečnou montáž. Dodržujte všechny montážní pokyny. Následkem špatné mon- táže může dojít k závažným poraněním. Sestavení kolejnice Kolejnice je převážně smontovaná předem a sestává z 3 dílů. V předním dílu (A) se nachází pojezd, vodicí tyč, odblokovací úchyt, vodicí kladka a také horní úchyt s napínákem řemen. V zadním dílu (B) se nachází upevnění pro hnací hřídel a řetězové ozubené kolo. Položte přední a zadní díl kolejnice za sebou.

1. Odeberte kabelové spojky, které zajišťují řetěz.

2. Oba díly kolejnice úplně roztáhněte, aby vznikla mezera pro oba

prostřední díly (C). Kolejnice je navržena tak, aby bylo možné prostřední díly bez problémů vložit. 2 spojky (D) posuňte přes místo spoje dílů kole- jnice až ke značkám. Spojky zajistěte tak, že plechový nos ohnete vhod- ným nástrojem směrem ven. Montáž kolejnice je ukončena. Napnutí ozubeného řemene Ozubený řemen kolejnice napněte natolik, aby byla pružina (1) stlačena jen zhruba z poloviny. Musí být možné, aby za běžícího provozu pérovala.

1. Zkontrolujte, zda je ozubený řemen usazen na ozubeném kole. Pokud

ozubený řemen při sestavení přece jen sklouzl, ozubený řemen uvolněte, nasaďte a znovu napněte.

3. Zajistěte kolejnici na pohonu oběma upevňovacími třmeny (4) a šrouby

(5). Volitelně: Aby se celková délka zkrátila o 140mm, lze pohon umístit odsazený o 90°, jak je znázorněno na obr. 11. Tím je umožněn přístup a programování z boku. Odmontujte spínač a instalujte jej na druhý k tomu určený úchyt. Sejměte gumovou zátku pro utěsnění výstupu kabelu. Poté dále krokem 3. Tím je montáž pohonu vrat ukončena

Instalace pohonu vrat Určení středu garážových vrat Při práci nad hlavou je třeba na ochranu očí nosit ochranné brýle. Aby se zabránilo poškození vrat, musí se deaktivovat všechny stávající zamykací prvky / zámky. Aby se zabránilo těžkému poranění, je nutné odmontovat všechna na vrata napojená lana a řetězy před tím, než instalujete pohon vrat. Pohon vrat se musí instalovat do výšky minimálně 2,1 m nad podlahou. Nejprve vyznačte středovou čáru vrat (1). Od tohoto bodu protáhněte čáru až ke stropu. Pro instalaci na strop vykreslete vycházeje od této čáry další čáru uprostřed stropu (2) v pravém úhlu k vratům. Délka cca 2,80 m. Montáž horního úchytu UPOZORNĚNÍ: Namontujte kolejnici co nejblíže nad vraty. Maximálně 50 mm nad nejvyšším bodem. V závislosti na typu vrat se může horní hrana vrat při otevírání o několik cm zvednout. A. Montáž na stěnu: Horní úchyt (1) přiložte středem na kolmou středovou čáru (2); jeho dolní okraj přitom leží na horizontální čáře. Vyznačte všechny otvory pro horní úchyt. Předem vyvrtejte otvory o průměru 4,5 mm a horní úchyt připevněte šrouby do dřeva (3). UPOZORNĚNÍ: V případě montáže na betonový strop / betonový překlad použijte dodané hmoždinky do betonu (4) a šrouby (3). Velikost otvorů vrtaných do betonu: 8mm. B. Montáž na strop: Kolmou středovou čáru (2) protáhněte až ke stropu a cca 200 mm podél stropu. Horní úchyt (1) přiložte středem na kolmou značku do vzdálenosti až 150 mm od stěny. Vyznačte všechny otvory pro horní úchyt. Vyvrtejte otvory o průměru 4,5 mm a horní úchyt připevněte šrouby do dřeva (3). Upevnění pohonu k hornímu úchytu Může být nutné umístit pohon přechodně výše, aby kolejnice u vícedílných vrat nenarážela na pružiny. Pohon přitom musí být buď dobře podepřen (žebříkem), nebo držen druhou osobou. Položte hnací hlavu na podlahu garáže pod horní úchyt. Kolejnici nadzved- něte tak, aby otvory upevňovacího dílu a otvory horního úchytu ležely nad sebou. Šroub (1) protáhněte otvory a zajistěte maticí(2).

14cs 04/13 Zavěšení pohonu vrat Vrata úplně otevřete, pohon vrat odložte na vrata (obr. A). Označené místo (X) podložte kusem dřeva / kartonem. Pohon musí být dobře připevněn k samonosnému konstrukčnímu prvku garáže. Jsou ukázány tři příklady instalace (obr. B), i když se může stát, že žádný z nich přesně neodpovídá vašemu systému. Závěsné úchyty (1) musí být instalovány pod úhlem, aby zajistily tuhé vynášení. U omítnutých, obložených nebo zakrytovaných stropů musí být před instalací pohonu na samonosný konstrukční prvek namontována sta- bilní kovová konzola (není v rozsahu dodávky). K montáži na betonový strop použijte dodané hmoždinky do betonu (3). Na obou stranách pohonu změřte danou vzdálenost mezi pohonem a samonosným konstrukčním prvkem (nebo stropem). Oba kusy závěsného úchytu seřízněte na potřeb- nou délku. Poté konec každé montážní konzoly zploštěte a ohněte resp. zkruťte ji, aby odpovídala montážním úhelníkům. Montážní konzolu nes- míte ohýbat v místě, kde se nacházejí montážní otvory. Vyvrtejte vodící otvory 4,5 mm do samonosných konstrukčních prvků (nebo stropu). Úchyty namontujte šrouby do dřeva (4) na příslušný konstrukční prvek. Zvedněte pohon; upevněte jej na závěsné montážní konzoly šroubem s maticí (5). Ujistěte se, že je kolejnice umístěna nad vraty ve středu. ODEBERTE dřevo. Vytáhněte vrata ručně nahoru. Když narazí na kolejnici, posuňte upevnění kolejnice výše. Dbejte, aby kolejnice probíhala vodorovně podél stropu. Vzdálenost lze upravit nastavenými odstupy otvorů. Přečnívající konce upevnění na strop lze podle potřeby zkrátit. Montáž úchytu vrat Montáž v případě sekčních vrat nebo jednodílných vrat: Na úchytu vrat (1) se nachází několik otvorů k upevnění. Přiložte úchyt vrat na střed nahoře na vnitřní straně vrat, jak je vyobrazeno. Vyznačte otvory a úchyt vrat přišroubujte. Montážní výšky:

1. Jednodílná vrata nebo sekční vrata s vodicí kolejnicí:

Vzdálenost k horní hraně vrat 0 - 100 mm.

2. Sekční vrata s dvěma vodícími kolejnicemi:

Namontujte do vzdálenosti k horní hraně vrat 100 - 130 mm. UPOZORNĚNÍ: Bodem upevnění na vratech musí být rám nebo některé stabilní místo na panelu vrat. Příp. je třeba je provrtat a sešroubovat, jak je zobrazeno na obr. B (neobsaženo).

Upevnění ramene vrat k pojezdu Rovné rameno vrat je již předem smontované. Zatažením za červené madlo se pojezd odblokuje od ozubeného řemene a lze jím pohybovat rukou. ODBLOKOVÁNÍ:

1. Pokud je to možné, měla by být vrata zcela zavřená.

2. Červené madlo nouzového odblokování zatáhněte dolů.

ZABLOKOVÁNÍ: Odblokovací mechanismus zabrání, aby se pojezd znovu automaticky zablokoval. Stiskněte zelený knoflík na pojezdu a při dalším pohybu vrat se systém opět zablokuje. Odblokovací úchyt pro nouzové odblokování instalujte do výšky minimálně 1,8 m. Připevněte žlutý výstražný štítek odblokování (nálepka) na lano madla vrat.

Elektrická přípojka Aby se zabránilo ohrožení osob a poškození přístroje, smí se pohon vrat začít ovládat, až když k tomu byl v tomto návodu dán výslovný pokyn. Elektrická zástrčka musí být neustále volně přístupná za účelem odpojení od sítě. Připojení osvětleného nástěnného spínače Všechny na stěně instalované spínače nebo tlačítka musí být instalovány v dohledu vrat mimo úsek vrat nebo kolejnice vrat ve výšce 1,5 m. Vedle těchto spínačů je nutno umístit výstražný štítek na ochranu dětí. Na zadní straně spínače se nacházejí dvě šroubovací svorky. Ze zvonkového drátu se odstraní izolace až na cca 6 mm. Dráty dostatečně daleko od sebe oddělte, abyste bíločervený drát mohli přiipojit na šroubovací svorku (RED) a bílý drát na svorku (WHT). Osvětlený nástěnný spínač: Namontujte jej pomocí dodaných šroubů do plechu (3) na vnitřní stěnu garáže. U montovaných necihlových stěn nebo betonových stěn předtím vyvrtejte otvory o průměru 5 mm a použijte hmoždinky (6). Doporučuje se montáž vedle bočního vchodu do garáže mimo dosah dětí. Zvonkový drát veďte po stěně přes strop až k pohonu vrat. Pro upevnění drátu použijte sponky k přichycení kabelů (5). Protáhněte zvonkový drát shora kabelovým kanálkem ke svorce. Ovládání tlačítkem: K otevření resp. zavření vrat jej jednou stiskněte. Pro zastavení pohybu- jících se vrat jej stiskněte znovu.

18cs 05/13 Instalace světelné závory (volitelně) Po instalaci a nastavení pohonu vrat lze instalovat světelnou závoru. Návod na instalaci je obsažen v rozsahu dodávky světelné závory. Volitelná světelná závora zajistí, že vrata jsou otevřena resp. zůstanou otevřena, jakmile se osoby, zvláště malé děti, nacházejí v prostoru vrat. Pomocí světelné závory budou zavírající se vrata zvednu- ta resp. bude zamezeno zavření otevřených vrat, jestliže osoba nacházející se v prostoru vrat přeruší paprsek čidla. Světelnou závoru doporučujeme především pro rodiny s malými dětmi.

Připojení hnací jednotky Pohon vrat připojte podle směrnic a předpisů platných v daném místě k zásuvce s ochranným kontaktem instalované v souladu s předpisy. UPOZORNĚNÍ: Se zapnutím pohonu se rovněž krátce zapne osvětlení pohonu. Nastavení a vyzkoušení vrat Pohon vrat se smí ovládat jen tehdy, když má ovládající osoba přehled o celé oblasti vrat, ve které neleží žádné překážky, a když je pohon vrat řádně nastaven. Nikdo nesmí vraty procházet, dokud jsou v pohybu. Před prvním uvedením do provozu zkontrolujte, zda jsou uvedena mimo provoz všechna zařízení, která nebudou potřeba. Z dosahu pohybu vrat odstraňte všechny montážní pomůcky a nástroje.

Nastavení koncových poloh Koncové polohy jsou polohy, v kterých se vrata zastaví po ukončení pohy- bu nahoru nebo dolů. Pro nastavení koncových poloh vykonejte následující programovací kroky. Pohon je vybaven dvěma rychlostmi. Software pohonu vybere při zaučení vhodnou rychlost automaticky. Sklopná a jednodílná vrata běží podle předpisů automaticky pomalou rychlostí. Vrata, jejichž dráha je kratší než 190 cm, běží rovněž pomalu. ÚVOD Vaše otevírací zařízení garážových vrat je elektronicky koncipováno tak, aby se zjednodušila všechna nastavení, jako na příklad nastavení koncov- ých poloh OTEVŘÍT a ZAVŘÍT. Přitom řídicí přístroje automaticky zazname- nají potřebnou sílu, kterou pohon potřebuje k zajetí do těchto koncových poloh. UPOZORNĚNÍ: Při výskytu jakékoliv překážky během pohybu nahoru se vrata zastaví. Při výskytu jakékoliv překážky během pohybu dolů vykonají vrata reverzní pohyb. Navštivte nás na www.chamberlain.eu nebo smartphonem naskenu- jte kód, který se nachází na zadní straně návodu, abyste si mohli přehrát krátké video s návodem k vašemu novému otevíracímu zařízení garážových vrat.

PROGRAMOVACÍ TLAČÍTKA: Programovací tlačítka se nachází pod odnímatelným krytem na zadní straně pohonu (viz obr. 24).

1. Stiskněte hranaté programovací tlačítko a podržte je stisknuté

(mezi tlačítky OTEVŘÍT a ZAVŘÍT), až tlačítko OTEVŘÍT začne blikat.

2. Stiskněte tlačítko OTEVŘÍT a podržte je stisknuté až do dosažení

požadované koncové polohy OTEVŘÍT. UPOZORNĚNÍ: Tlačítky OTEVŘÍT a ZAVŘÍT lze koncovou polohu velmi přesně nastavit nebo upravit.

3. Jakmile se vrata nachází v požadované koncové poloze OTEVŘÍT,

stiskněte hranaté programovací tlačítko znovu. Osvětlení pohonu krátce zabliká a začne blikat tlačítko ZAVŘÍT.

4. Stiskněte nyní tlačítko ZAVŘÍT a podržte je stisknuté až do dosažení

požadované koncové polohy ZAVŘÍT. Ujistěte se, že jste nezajeli příliš daleko nebo že se kolejnice neprohýbá nahoru. UPOZORNĚNÍ: Tlačítky OTEVŘÍT a ZAVŘÍT lze koncovou polohu velmi přesně nastavit nebo upravit.

5. Jakmile se vrata nachází v požadované koncové poloze ZAVŘÍT,

stiskněte hranaté programovací tlačítko znovu. Osvětlení pohonu krátce zabliká a začne znovu blikat tlačítko OTEVŘÍT.

6. Stiskněte tlačítko OTEVŘÍT. Až vrata dosáhnou nastavené koncové

polohy OTEVŘÍT, začne tlačítko ZAVŘÍT blikat. UPOZORNĚNÍ: Pokud vrata nezajedou do koncové polohy OTEVŘÍT, programování se nezdařilo. Vykonejte je pak znovu počínaje krokem 1. Pokud vrata nezajedou dostatečně daleko, přečtěte si v části 33 „Často kladené otázky”.

7. Stiskněte tlačítko ZAVŘÍT. Vrata nyní zajedou do nastavené polohy

ZAVŘÍT. Programování je ukončeno.Zvláštní vybavení (volitelně) A. Připojení pro dveře ve vratech Otevřete kryt. Za ním leží rychlopřipojovací svorky. Připojte zvonkový drát na rychlopřipojovací svorky 4 a 5. B. Připojení pro blikající světlo Blikající světlo lze instalovat na jakékoliv libovolné místo. Příslušné kabely připojte na rychlopřipojovací svorky 6 a 7. C. Druhé zastavení Popis funkce: Poloha druhého zastavení slouží podle typu vrat k částečnému otevření pro chodce, k větrání nebo částečnému otevření pro domácí zvířata. Druhé zastavení lze nastavit pro každou libovolnou polohu vrat v rozsahu obou nastavených koncových poloh garážových vrat. Aktivace: UPOZORNĚNÍ: U všech programovacích kroků, u kterých se má současně stisknout více tlačítek, bezpodmínečně dbejte, aby tak bylo učiněno pečlivě. Pokud by po současném stisknutí blikala jiná tlačítka než je popsáno, odpojte pohon na několik sekund od sítě. Poté začněte s programováním od začátku.

1. Dálkovým ovladačem nebo ovládáním z nástěnné konzoly nechejte

vrata zajet do požadovaného druhého zastavení.

2. Na vašem dálkovém ovladači zvolte ještě neobsazené tlačítko.

3. Současně stiskněte hranaté programovací tlačítko a tlačítko

OTEVŘÍT na 3 sekundy a vyčkejte, než osvětlení pohonu začne blikat. Poté stiskněte tlačítko, které jste si předtím zvolili na dálkovém ovladači. Po zaučení dalších dálkových ovladačů začněte opět krokem 1. Deaktivace:

1. Zajeďte vraty do polohy ZAVŘENO.

2. Současně stiskněte hranaté programovací tlačítko a tlačítko

OTEVŘÍT na 3 sekundy a vyčkejte, než osvětlení pohonu začne blikat. D. Automatické zavření Popis funkce: Bezpečnostní světelná závora Chamberlain musí být instalována podle normy EN60335-1-95. Aktivace: Současně stiskněte hranaté programovací tlačítko a tlačítko ZAVŘÍT a vyčkejte, než osvětlení pohonu začne blikat. 1x stiskněte tlačítko OTEVŘÍT = 10 sekund doba počítání. Je možné až 180 sekund (stiskněte 18x). Programování ukončíte stisknutím hranatého pro gramovacího tlačítka. Během doby, která trvá až do zavírání, bliká tlačítko ZAVŘÍT. Deaktivace: Současně stiskněte hranaté programovací tlačítko a tlačítko ZAVŘÍT a vyčkejte, než osvětlení pohonu začne blikat. Programování ukončíte stisknutím hranatého programovacího tlačítka. cs 06/13 Vyzkoušení automatického bezpečnost- ního zpětného chodu Automatický bezpečnostní zpětný chod musí být vyzkoušen. Při kontaktu s překážkou na zemi vysokou 50 mm garážová vrata musí zajet zpět. Nesprávné nastavení pohonu vrat může při zavírání vrat způsobit těžké poranění. Zkoušku opakujte jednou za měsíc a případně proveďte potřebné úpravy. TEST REAKCE NA PŘEKÁŽKU: Na podlahu pod garážovými vraty položte překážku vysokou 50 mm (1). Vrata nechejte jet dolů. Vrata musí při kontaktu s překážkou zajet nazpět. Jestliže se vrata při kontaktu zastaví, nejedou vrata dostatečně daleko dolů. V takovém případě nově naprogramujte obě koncové polohy. Jestliže vrata po kontaktu s překážkou vysokou 50 mm zajede zpátky, překážku odeberte a vrata nechejte jednou kompletně zavřít a otevřít. Vrata nesmí zajet zpět, když dosáhnou polohy ‚Zavřeno’. Jestliže přesto zajedou zpět, musí se nově naprogramovat obě koncové polohy. ZKOUŠKA OTEVŘENÍ: Střed vrat zatižte vahou 20 kg. Vrata nesmí vyjet nahoru. Naprogramování dálkového ovládání / rádiového nástěnného tlačítka (volitelně) Aktivujte pohon garážových vrat pouze tehdy, pokud se celá garážová vrata nachází ve vašem zorném poli, nejsou tam žádné překážky, a pohon je správně nastaven. Nikdo nesmí do garáže vstoupit, resp. z ní vyjít, zatímco se garážová vrata otevírají nebo zavírají. Nenechávejte děti používat tlačítka (pokud jsou instalována) nebo dálkové ovládání a ani je nenechávejte si hrát v blízkosti garážových vrat. Přijímač a dálkové ovládání vašeho pohonu garážových vrat jsou napro- gramovány na stejný kód. Při získání dalšího příslušenství dálkového ovládání je nutné pohon garážových vrat příslušně naprogramovat, aby odpovídal novému kódu dálkového ovládání. Naprogramování přijímače na dodatečné kódy dálkových ovladačů pomocí žlutého kulatého tlačítka učení.

1. Žluté tlačítko učení na pohonu stiskněte a uvolněte. Indikátor učení svítí 30

sekund bez přerušení (1).

2. Podržte stisknuté to tlačítko dálkového ovladače, kterým chcete později

ovládat garážová vrata (2).

3. Tlačítko uvolněte, jakmile osvětlení pohonu začne blikat. Kód je zaučen.

Nyní pohon funguje, když se stiskne tlačítko na dálkovém ovladači. Pokud uvolníte tlačítko dálkového ovladače dříve, než osvětlení pohonu začne blikat, pohon se kód nenaučí. Vymazání všech kódů dálkových ovladačů Aby bylo možné deaktivovat nežádoucí kódy, musí se nejprve všechny kódy vymazat. Žluté tlačítko na pohonu podržte stisknuté tak dlouho, dokud nezhasne osvětlený indikátor učení (zhruba 10 sekund). Tímto vymažete všechny předtím naučené kódy. Každý požadovaný dálkový ovladač a každý bezklíčový přístupový systém se musí naprogramovat znovu.

25cs 07/13 Upozornění: - Pokud byla světelná závora přerušena, doba průběhu se zase vynu- luje (začne od začátku). - Automatické zavření nefunguje z polohy Druhé zastavení. - Pohon garážových vrat musí dosáhnout koncové polohy OTEVŘÍT, aby bylo možné aktivovat Automatické zavření. Odstraňování poruch: Problém: Pohon již nefunguje bez světelné závory. Řešení: Žádná chyba. Správně. Jakmile byla světelná závora jednou připojena, je nezbytně nutná. E. Obsazení tlačítek dálkového ovladače pro OTEVŘÍT, STOP nebo ZAVŘÍT Popis funkce: Každé tlačítko dálkového ovladače lze obsadit příkazem OTEVŘÍT, STOP nebo ZAVŘÍT. OTEVŘÍT: Současně stiskněte žluté tlačítko učení a tlačítko OTEVŘÍT a podržte je stisknuté, než se rozsvítí kontrolka LED. Nyní stiskněte tlačítko na dálkovém ovladači, kterému má být přiřazen příkaz OTEVŘÍT, a vyčkejte, dokud osvětlení pohonu nezačne blikat. STOP: Současně stiskněte žluté tlačítko učení a hranaté programovací tlačítko a podržte je stisknuté, než se rozsvítí kontrolka LED. Nyní stiskněte tlačítko na dálkovém ovladači, kterému má být přiřazen příkaz STOP, a vyčkejte, dokud osvětlení pohonu nezačne blikat. ZAVŘÍT: Současně stiskněte žluté tlačítko učení a tlačítko ZAVŘÍT a podržte je stisknuté, než se rozsvítí kontrolka LED. Nyní stiskněte tlačítko na dálkovém ovladači, kterému má být přiřazen příkaz ZAVŘÍT, a vyčke- jte, dokud osvětlení pohonu nezačne blikat. F. Rádiem řízený bezklíčový přístupový systém (jen s rádiovým kódovým zámkem 747REV): Provozujte vrata s osobním čtyřmístným číselným kódem. G. Dočasný přístup (jen s rádiovým kódovým zámkem 747REV): Lze naprogramovat dočasný kód pro omezený přístup do garáže (časově omezený přístup nebo s omezeným počtem otevření). H. Zavírací funkce na jednotlivé tlačítko (jen s rádiovým kódovým zámkem 747REV): Bez přístupového kódu lze vrata zavřít z každé polohy (ne otevřít).

I. myQ (jen s internetovým rozhraním 830REV „bránou“ ):

Umožňuje provoz garážových vrat přes internet nebo kompatibilní mobilní telefon. J. Kontrolní zařízení garážových vrat (jen s kontrolním zařízením garážových vrat 829REV): Umožňuje optickou (kontrolkami LED) a akustickou kontrolu polohy vrat. Vrata lze zavřít i z tohoto přístroje. K. Laserový parkovací garáový senzor (nutná svìtelná závora a laserový parkovací senzor) Rychlopøipojovací svorky 2 a 3 (bude k dispozici cca od èervence 2013)Ovládání pohonu vrat Automatické otevření/zavření vrat: Pomocí následujících přístrojů lze pohon vrat aktivovat:

• Dálkový ovladač: Tiskněte tlačítko tak dlouho, až se vrata uvedou do pohybu.

• Nástěnné tlačítko (pokud je toto příslušenství instalováno): Tiskněte tlačítko tak dlouho, až se vrata uvedou do pohybu. Manuální otevření vrat (manuální režim): Pokud je to možné, měla by být vrata zcela zavřená. Slabé nebo defektní pružiny mohou způsobit rychlé zapadnutí otevřených vrat, což může mít za následek věcné škody nebo těžké poranění osob. ODBLOKOVÁNÍ: Krátce zatáhněte za červené madlo dolů. Poté otevřete vrata ručně. Otevřete/zavřete vrata a netáhněte přitom za lano! ZABLOKOVÁNÍ: Odblokovací mechanismus zabrání, aby se pojezd znovu automaticky zablokoval. Stiskněte zelený knoflík na pojezdu a při dalším pohybu vrat se systém opět zablokuje. Průběh funkce: Při ovládání pohonu vrat dálkovým ovládáním nebo nástěnným tlačítkem: - vrata se zavřou, když byla úplně otevřena, - vrata se otevřou, když byla zavřena, - vrata se zastaví, když se právě otevírá nebo zavírá, - vrata se pohybují opačným směrem, než je naposledy vykonávaný pohyb, když jsou částečně otevřena, - vrata zajedou zpátky do otevřené polohy, když při zavírání narazí na překážku, - vrata se zastaví, když při otevírání narazí na překážku. - světelná závora (volitelně): Pomocí světelné závory budou zavírající se vrata zvednuta resp. bude zamezeno zavření otevřených vrat, jestliže osoba nacházející se v prostoru vrat přeruší paprsek čidla. - MULTIFUNKČNÍ NÁSTĚNNÁ KONZOLA (volitelně) K otevření resp. zavření vrat jednou stiskněte velké tlačítko (1). Pro zastavení pohybujících se vrat jej stiskněte znovu. Ovládání osvětlení Pro zapnutí nebo vypnutí osvětlení pohonu stiskněte tlačítko (2) s nápisem LIGHT. Pokud se vrata otevřou nebo zavřou, nemá toto tlačítko žádný vliv na osvětlení pohonu. Pokud zapnete světlo a poté aktivujete pohon vrat, světlo zůstane zapnuté 2,5 minuty. Pro dřívější vypnutí světla stiskněte tlačítko znovu. Osvětlení pohonu se zapne v následujících případech:

1. první zapnutí pohonu vrat (krátké)

2. přerušení elektrického napájení (krátké)

3. při každém zapnutí pohonu vrat.

Světlo se po 2 1/2 minutě opět automaticky vypne. Upevnění výstražných štítků (obr. 28) cs 08/13 Čištění a údržba Před ošetřováním, čištěním a příslušnými pracemi na údržbě musí být elektrická zástrčka vytažena. Nebezpečí úderu proudem! Ošetřování pohonu vrat Řádná instalace zajistí optimální funkci pohonu vrat s minimální náročností údržby. Není nutné dodatečně mazat. Hrubá špína v kolejnici může mít negativní dopad na funkci a je nutné ji odstranit. Čištění Měkkou, suchou utěrkou vyčistěte hnací hlavu, nástěnný spínač a dálkový ovladač. Nepoužívejte žádné tekutiny. Údržba Zařízení, především kabely, pružiny a upevňovací díly, je nutné často kontrolovat na výskyt známek opotřebení, poškození nebo nedostatečného vyvážení. Nepoužívejte je, když se musí vykonat práce na opravách nebo nastavení, protože chyba v zařízení nebo špatně vyvážená vrata mohou způsobit poranění. Jednou měsíčně:

• Znovu vyzkoušejte automatický bezpečnostní zpětný chod, a pokud je třeba, znovu jej nastavte.

• Vyzkoušejte ovládat vrata ručně. Jestliže vrata nejsou vyvážená nebo se zasekávají, obraťte se prosím na servisní službu.

• Zkontrolujte úplné otevření resp. zavření vrat. Případně znovu nastavte koncové spínače a/nebo sílu. Dvakrát ročně:

• Zkontrolujte napnutí pásů. Přitom nejprve odpojte pojezd od pohonu. Případně napnutí ozubený řemen upravte. Jednou ročně: (Na vratech):

• Namažte kolečka vrat, ložiska a klouby. Pohon vrat není nutné dodatečně mazat. Nastavení koncových spínačů a síly: Tato nastavení je třeba při instalaci pohonu zkontrolovat a řádně vykonat. Následkem klimatických vlivů se na provozu pohonu vrat mohou projevit drobné změny, které je třeba odstranit novým nastavením. Může k nim dojít především v prvním roce provozu. Pečlivě postupujte podle pokynů k nastavení koncových spínačů a síly a po každém novém nastavení opětovně vyzkoušejte automatický bezpečnostní zpětný chod.

27Výměna baterií dálkového ovladače Baterie dálkového ovladače: Baterie v dálkovém ovladači mají nesmírně dlouhou životnost. Až se vysílací rozsah sníží, musí se baterie vyměnit. Na baterie se nevztahuje záruka. Respektujte zde následující pokyny o bateriích: Baterie se nesmí likvidovat v rámci domácího odpadu. Každý spotřebitel má ze zákona povinnost baterie řádně likvidovat v k tomu určených sběrných střediscích. Nikdy opětovně nenabíjejte baterie, které jsou k tomu nevhodné. Nebezpečí výbuchu! Uchovávejte baterie mimo dosah dětí, nesmíte je zkratovat nebo rozebírat. Ihned vyhledejte lékaře, jestliže byla baterie spolknuta. Podle potřeby vyčistěte kontakty baterie a přístroje, než baterii vložíte. Vybité baterie bezodkladně z přístroje odstraňte! Zvýšené nebezpečí výtoku! Nikdy baterie nevystavujte nadměrnému teplu, jako je slunečný svit, oheň nebo podobně! Hrozí zvýšené nebezpečí výtoku! Nesmí dojít ke kontaktu s kůží, očima a sliznicemi. Místa smáčená kyseli- nou z baterie ihned opláchněte velkým množstvím studené vody a bezodkladně vyhledejte lékaře. Vždy vyměňujte všechny baterie současně. Vkládejte jen baterie stejného typu, nepoužívejte rozdílné typy nebo použité a nové baterie dohromady. Při delším nepoužívání baterie z přístroje vyjměte. Výměna baterie: Pro výměnu baterie otevřete kryt na zadní straně šroubovákem. Sejměte kryt a vyjměte pod ním ležící řízení. Posuňte baterii na bok a vyjměte ji. Při zasunutí nové baterie dávejte pozor na polaritu. Dálkový ovladač zase smontujte. POZOR! Nebezpečí výbuchu při neodborné výměně baterie. Vyměňujte jen za totožný nebo rovnocenný typ (objednací číslo 10A20-WH). Osvětlení pohonu Osvětlení pohonu LED má velmi dlouhou životnost a je bezúdržbové. Kryt světla nelze sejmout.

Likvidace Obal se skládá z materiálů, které neohrožují životní prostředí. Lze jej vyhodit do kontejnerů pro recyklaci v místě bydliště. Podle směrnice EU 2002/96/ES o odpadních elektrických a elektronických zařízeních musí být tento přístroj po použití řádně zlikvidován, aby byla zajištěna recyklace použitých materiálů. O možnostech takovéto likvidace informuje správa obcí a měst.

1. Pohon vrat nelze dálkovým ovládáním zapnout:

• Je pohon připojen k elektrickému napájení? Jestliže se lampa připojená do zásuvky nezapne, zkontrolujte pojistku nebo vypínač proti přetížení. (Některé zásuvky se zapínají nástěnným spínačem.)

• Jsou všechny zámky vrat deaktivovány? Viz bezpečnostní pokyny

• Musí svítit kontrolní dioda LED na dálkovém ovladači, když se tlačítko stiskne? Jinak je buďto prázdná baterie, dálkový ovladač defektní nebo je příliš vzdálen od pohonu.

• Vyzkoušejte provoz s novou baterií.

• Jestliže máte dva resp. více dálkových ovladačů, z kterých jen jeden fun- guje, zkontrolujte naprogramování přijímače.

• Nachází se pod vraty sníh nebo led? Pak jsou vrata možná přimrzlá k zemi. Případné překážky odstraňte.

• Je možné, že je defektní pružina vrat. Ta musí být vyměněna odborným pracovníkem.

2. Vysílací rozsah dálkového ovladače je příliš malý:

• Je vložena baterie? Vložte novou baterii.

• Vyzkoušejte dálkové ovládání na jiném místě ve vozidle.

• Vysílací rozsah se snižuje v případě kovových vrat, hliníkového nebo kovového obložení.

3. Vrata zajedou zpátky bez zřejmého důvodu:

• Jsou vrata něčím omezována? Zatáhněte za ruční odblokování a ovládejte vrata ručně. Jestliže vrata nejsou vyvážená nebo se zaseká- vají, obraťte se prosím na servisní službu.

• Znovu naprogramujte vynaloženou sílu a dráhu pohonu.

• Odkliďte led nebo sníh ze zavíracího prostoru vrat.

• Jestliže vrata při dosažení polohy vrat ‚Zavřeno’ zajedou zpátky, je nutné nastavit koncový spínač pro tuto polohu vrat. Po ukončení každého nastavení je nutné znovu vyzkoušet automat- ický bezpečnostní zpětný chod:

• Není neobvyklé, že je občas potřeba znovu nastavit koncové polohy. Zvláště následkem klimatických vlivů se může nastavení dráhy vrat změnit.

4. Garážová vrata se otevírají a zavírají sama od sebe:

• Všechny dálkové ovladače vymažte a poté naprogramujte znovu. Viz „Programování dalších dálkových ovladačů“.

• Zaseklo se tlačítko dálkového ovládání v poloze „ZAP“?

• Používejte jen originální dálková ovládání! Při použití cizích produktů dochází k poruchám.

• Tlačítko dálkového ovládání bylo omylem stisknuto (taška).

• Kabel nástěnného spínače je poškozen (na zkoušku jej odeberte).

• Příslušenství připojené k pohonu vyvolává jízdu (na zkoušku je ode- berte).

5. Vrata se nezavřou úplně:

• Znovu naprogramujte dráhu pohonu. Zkontrolujte mechanické kon- strukční součásti, zda se nezměnily, např. ramena vrat a kování. Po každém novém nastavení polohy vrat ‚Zavřeno’ je nutné znovu vyzkoušet funkčnost automatického bezpečnostního zpětného chodu.

6. Vrata se sice otevřou, avšak nezavřou se:

• Pokud je instalována, musí se zkontrolovat světelná závora. Jestliže bliká dioda LED na světelné závoře, je třeba upravit vyrovnání.

• Zkontrolujte funkčnost dálkového ovladače a nástěnného spínače.

7. Osvětlení pohonu se nezapne:

• Otevřete nebo zavřete vrata. Osvětlení zůstane 2,5 minuty zapnuto.

• Odpojte pohon od sítě a opět jej připojte. Osvětlení se na několik minut zapne.

8. Osvětlení pohonu se nevypne:

• Odpojte pohon krátce od elektrického napájení a akci opakujte.

• 2,5 minut ještě neuplynulo.

9. Motor zavrčí nebo se rozjede krátce, poté ale nefunguje:

• Pružiny garážových vrat jsou defektní. Vrata zavřete a tažením za madlo oddělte pojezd od pohonu (ruční odblokování). Otevřete a zavřete vrata ručně. Jestliže jsou vrata řádně vyvážena, budou v každém bodě dráhy držena pouze samotnými pružinami vrat. Pokud tomu tak není, obraťte se na servisní službu.

• Jestliže se tento problém vyskytne při prvním uvedení do provozu, jsou vrata možná zamčena. Zámek vrat deaktivujte.

• Odblokujte pohon od vrat a vyzkoušejte jej bez vrat. Když jsou vrata v pořádku, případně znovu naprogramujte vynaloženou sílu a dráhu pohonu.

10. Pohon běží jen jedním směrem:

• Pružiny vrat jsou možná defektní nebo vrata mají v jednom směru těžký chod.

• Jestliže jsou vrata v pořádku, znovu naprogramujte vynaloženou sílu a dráhu pohonu.

11. Ozubený řemen na kolejnici klape:

• Změňte napnutí pásů. Většinou je příčinou příliš silně napnutý ozubený řemen. Pružina na napínacím zařízení kolejnice nesmí být úplně stlačena.

• Vrata neběží rovnoměrně a uvádí pohon do vibrací. Zlepšete chod vrat.

12. Pohon vrat se kvůli výpadku proudu nespustí:

• Tažením za madlo oddělte pojezd od pohonu (ruční odblokování). Vrata lze nyní otevírat a zavírat ručně. Jestliže bude pohon vrat znovu aktivován, zapne se zase také pojezd.

• Pokud je instalováno, bude pojezd při výpadku proudu oddělen od pohonu pomocí externího nouzového odblokování zvenčí garáže.

13. Vrata se vrací, jakmile byla síla zaučena:

• Pozorujte kolejnici, zda se ohýbá. Pohon potřebuje mnoho síly, aby vraty pohnul. Vrata opravte nebo správně namontujte.

• Vrata jsou velmi těžká nebo ve špatném stavu. Zavolejte odborníka.

14. Kolejnice na pohonu se ohýbá:

• Vrata jsou těžká, velmi těžká, s těžkým chodem nebo ve špatném stavu. Zavolejte odborníka.

• Vibrování kolejnice během jízdy je známkou nerovnoměrně fungujících vrat s neustále se měnícím příkonem. Zavolejte odborníka, příp. vrata namažte. Pomoci může další závěs na kolejnici.

15. Pohon „běží“ (motor se slyšitelně otáčí), ale pojezd se nepohybu-

• U nové instalace: Při montáži motoru a kolejnice nebyla nainstalována předmontovaná adaptérová objímka mezi hřídelem motoru a kolejnicí. Tato objímka je předem namontovaná z výroby, lze ji však odebrat. Když stojíte za pohonem, můžete pozorovat, zda se ozubené kolo v kolejnici otáčí nebo se otáčí jen motor.

• U nové instalace: Ozubený řemen sklouzl z ozubeného kola v kolejnici. Když stojíte za pohonem, můžete vidět ozubené kolo.

• Po dlouhém používání: Je odblokování defektní nebo trvale uvolněno?

• Po dlouhém používání: Objímka mezi kolejnicí a motorem nebo motorová převodovka je defektní.

16. Vrata se odblokují sama z pojezdu a zůstanou stát.

• Jestliže je instalováno externí odblokování při výpadku proudu, je nutné vyzkoušet, zda se odblokování během otevírání vrat napíná a odblokuje. Pozorujte mechanismus a příp. jej novu nastavte.

• Madlo odblokování se nesmí zachytávat o jiné předměty.

Tlačítko pro nastavení síly leží pod krytem na zadní straně pohonu. Při zaučení síly se nastaví síla potřebná k otevření a zavření vrat.

1. Otevřete kryt na zadní straně pohonu.

2. Dvakrát stiskněte žluté tlačítko učení, abyste vstoupili do režimu

učení síly. LED a tlačítko OTEVŘÍT blikají. Stiskněte tlačítko OTEVŘÍT. Vrata se nyní pohybují do koncové polohy otevření a načtou přitom potřebnou sílu. Jakmile byla dosažena koncová poloha OTEVŘÍT, začnou LED a tlačítko ZAVŘÍT blikat. Stiskněte tlačítko ZAVŘÍT. Vrata se nyní pohybují do koncové polohy ZAVŘÍT a načtou přitom potřebnou sílu.cs 11/13 TABULKA DIAGNOSTIKY Pohon garážových vrat je vybaven diagnostickou funkcí. Tlačítka OTEVŘÍT a ZAVŘÍT na řízení blikají. Spočítejte počet „bliknutí“ daného tlačítka mezi dvěma přestávkami v blikání. Je vždy signalizována událost, ke které došlo naposledy. INDIKÁTOR Tlačítko Tlačítko

SYMPTOM Pohon nezavírá a bliká osvětlení na pohonu. Pohon nezavírá a bliká osvětlení na pohonu. Nástěnný spínač nefunguje. Pohon garážových vrat nezavírá a bliká osvětlení na pohonu. Vrata se pohnou jen o několik cm, zastaví se nebo vykonají reverzní pohyb. Žádný pohyb, jen „kliknutí“ Pohon vrčí, ale nevykonává pohyb. Vrata se pomalu pohybují do jiné polohy, jakmile se pohon vypnul. Žádný pohyb. Nelze načíst polohu vrat OTEVŘÍT- ZAVŘÍT. Vrata nezajedou úplně do naučené koncové polohy. Pohon se pohne jen o několik cm a zastaví se nebo vykoná reverzní pohyb. Vrata se nezavřou úplně a vykonají reverzní pohyb. ŘEŠENÍ Světelné závory byly odstraněny (příslušenství), jsou přerušeny nebo špatně připojeny svorkami. Na připojené světelné závoře nastala porucha kabelu nebo kabely jsou připojeny obrá- ceně. Porucha kabelu v nástěnném spínači nebo je připojen obráceně. Na zkoušku položte nový kabel, pokud nelze poruchu nalézt. V oblasti světelné závory se nachází překážka nebo světelná závora není správně vyrovnaná. Červené diody LED na světelných závorách blikají, protože není zajištěna správná funkce. Vrata jdou ztuha / jsou defektní. Otevřete nebo zavřete vrata ručně a funkčnost vrat nechejte zajistit odborníkem (oprava). Vrata jsou mechanicky zablokovaná, zamčena nebo jsou defektní pružiny na vratech. Vrata odjistěte od pohonu a vyzkoušejte funkci pohonu. Jako výše Vrata defektní, těžká nebo nevyvážená a je nutná oprava Řízení defektní. Obraťte se na odborníka. Viz „Často kladené otázky“ bod 15. Vrata defektní nebo jdou velmi ztuha. Vrata odjistěte a vyzkoušejte. Znovu načtěte dráhu. Viz „Často kladené otázky“ bod 15. Světelné závory nejsou správně vyrovnané nebo byly na krátkou dobu přerušeny překážkou. Je možné, že se překážka objevuje jen během jízdy.cs 12/13 INDIKÁTOR Tlačítko Tlačítko

SYMPTOM Připojení 1+2 pro nástěnný spínač je spojeno nakrátko na déle než 4 sekundy. Příliš nízké napětí. Je dosaženo maximální počtu dálkových ovladačů. ŘEŠENÍ Porucha kabelu v přívodu. Kabel neveďte vedle napětí 230 Voltů nebo ve stejné trubce. Na zkoušku položte nový kabel. Elektrické napětí je/bylo příliš nízké. Připojená baterie je prázdná. Není dostatečné elektrické napájení. Je naprogramováno příliš mnoho dálkových ovladačů a řízení vymazalo dálkový ovladač naprogramovaný nejdříve a nahradilo jej ovladačem naprogramovaným naposledy. Volitelné příslušenství

1. TX4RUNI - 4-kanálová dálkový ovladač

2. 128REV - dvoukanálová rádiová nástěnná tlačítka

3. 747REV - rádiový kódový zámek

4. 830REV - myQ Starter Kit (internetové rozhraní „brána” + světelná závora)

5. 829REV - kontrolní zařízení garážových vrat

6. 1REV - nouzové odblokování

7. 1702REV - nouzové odblokování

8. 75REV - osvětlený nástěnný spínač

9. FLA-1LED - blikající lampa

10. 771REV - světelná závora

11. 41REV - klíčový spínač (montáž na omítku)

12. 16200LM - Přiepínač dvířiek ve vratech

34cs 13/13 Náhradní síly / Záruka Viz na www.chamberlain.eu nebo se obraťte na vašeho prodejce. Viz také v záruční knížce dodávané s přístrojem.

Technické údaje Vstupní napětí . . . . . . . . . . . . . . .230-240 VAC, 50 Hz Max. tahová síla . . . . . . . . . . . . .700 N (COMFORT), 1000 N (PREMIUM) Standby (při zavřených vratech) .0,8 W Motor Typ motoru . . . . . . . . . . . . . . . . .DC převodový motor s trvalým mazáním Hlučnost . . . . . . . . . . . . . . . . . . .54dB Druh pohonu . . . . . . . . . . . . . . . .ozubený řemen Délka dráhy vrat . . . . . . . . . . . . .nastavitelná Rychlost otevírání, až . . . . . . . . .160 mm/s (COMFORT), 200 mm/s (PREMIUM) Osvětlení . . . . . . . . . . . . . . . . . . .Zapnuto, když se pohon spustí, vypne se 2-1/2 minuty po zastavení. Tyčoví vrat . . . . . . . . . . . . . . . . . .Nastavitelné rameno vrat, tažné lano pro odblokování pojezdu Bezpečnost Osobně . . . . . . . . . . . . . . . . . . . .Stisknutí tlačítka a automatické zastavení při chodu dolů / stisknutí tlačítka a auto- matické zastavení při chodu nahoru. Elektronicky . . . . . . . . . . . . . . . . .Automatické zaučení síly Elektricky . . . . . . . . . . . . . . . . . . .Ochrana proti přetížení transformátoru a kabeláž na nízké napětí pro nástěnnou konzolu. Nastavení koncových spínačů . .optické rozpoznání počtu otáček a polohy vrat. Nastavení koncových spínačů . .mechanické čidlo otáček / Passpoint detektor Nastavení koncových polohel . . .elektronicky Soft start / soft stop . . . . . . . . . . .všechny modely Rozměry Délka (celkem) . . . . . . . . . . . . . .3200 mm Potřebná vzdálenost od strop . . .30 mm Zavěšené závaží . . . . . . . . . . . . .~12 kg Přijímač Paměťový registr . . . . . . . . . . . . .180 Provozní frekvence . . . . . . . . . . .6 pásem (433 MHz / 868 MHz) UPOZORNĚNÍ: Společnost Chamberlain výslovně doporučuje u všech pohonů garážových vrat instalovat světelnou závoru!

B. P. Kelkhoff Manager, Regulatory Affairs Chamberlain GmbH Alred-Nobel-Str. 4 D-66793 Saarwellingen February 2013 Prohlášení o shodě Prohlášení o shodě Uvedené automatické otevírací zařízení garážových vrat splňuje příslušené úseky norem EN 55014-1 (2006), EN 55014-2 (2008), EN 61000-4-2 (2009), EN 61000-4-3 (2008), EN 61000-4-4 (2004), EN 61000-4-5 (2007), EN 61000-4-6 (2009), EN 61000-4-11 (2004), EN 62233 (2008), EN 300220-1 (V2.3.1), EN 300220-2 (V2.1.2), EN 60335-1 (2010), EN 60335-2-95 (2004) podle ustanovení a všech doplňků evropských směrnic 2004/108/EHS, 2006/95/EHS, 2006/42/EHS a 1999/5/ES; Modell: ...............................................ML700EV, ML1000EV S./N.: .........................................xxxxx000001 - xxxxx99999 Výrobce Chamberlain GmbH Alfred-Nobel-Str. 4 D-66793 Saarwellingen Všechny technické archivované údaje pro pohon a příslušné příslušenství uchovává společnost Chamberlain GmbH a v případě potřeby je na vyžádání poskytuje úřadům.1 Splošna varnostna navodila . . . . . . . . . . . . . . . . . . . . . . . . . . . .2 2 Namenska uporaba . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2 3 Obseg dobave . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2 4 Predstavitev izdelka . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2 5 Preden boste začeli . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2 6 Tipi vrat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

4. Vrečka s priborom 1x

7. Adaptér pre hnací pastorok 1x

8. Zahnuté rameno brány 1x

9. Upevňovací strmeň 2x

10. Závesné železá 2x

Vrecko s upevňovacím materiálom

6. Poistná závlačka 1x

12. Zahnutá vodiaca tyč

4. Stlačte a podržte teraz tlačidlo DOLE, až bude dosiahnutá želaná

konzoly na želané druhé zastavenie.

3. Keď začne blikať osvetlenie pohonu, tlačidlo pustite. Kód je naučený.

• Ručný vysielač: Stlačte tlačidlo, kým sa brána nedá do pohybu.

sk 09/13 Často kladené otázky

2. Stlačte žlté tlačidlo naučenia dvakrát, aby ste sa dostali k režimu

2. 128REV - 2-kanálový rádiový stenový snímač

3. 747REV - rádiový kódový zámok

4. 830REV - myQ Starter Kit (internetové rozhranie „Gateway“ + svetelná závora)

8. 75REV - osvetlené stenové tlačidlo

9. FLA-1LED - blikajúca kontrolka

10. 771REV - svetelná závora

11. 41REV - kľúčový spínač (nadomietkový)

12. 16200LM - Dverový spínač (vchod pre peších)
