NÁVOD K OBSLUZE SLY500 CHAMBERLAIN

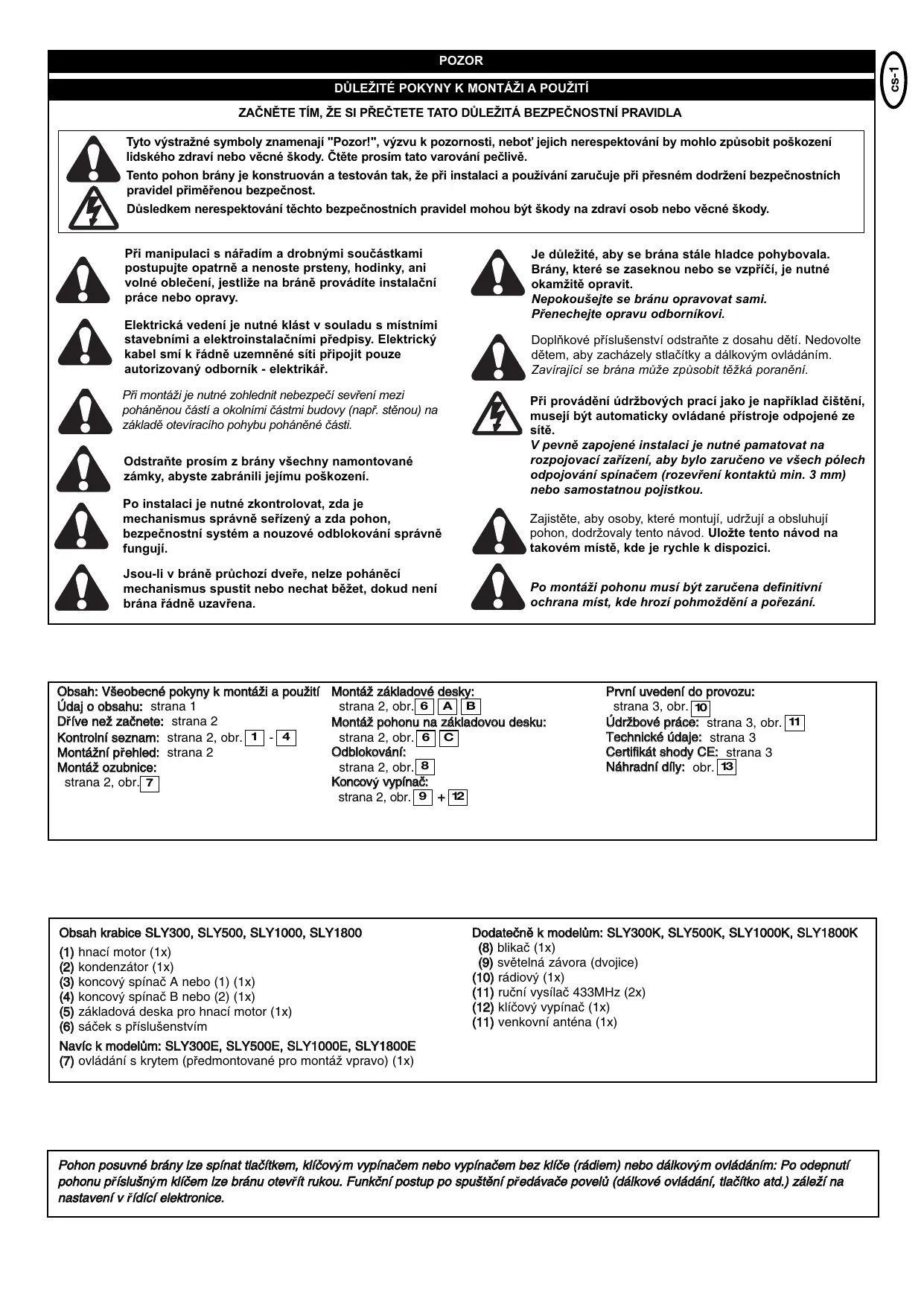

Tyto vystrażné symboly znamenaji "Pozor!", vyžvu k pozornosti, nebot' jejich nerespektovani by mohlo zpúsobit poškození lidskeho zdraví nebo věcné škody. Čte ste prosím tato varováni pečlivě.

Tento pohon brány je konstruován a testován tak, ze pri instalaci a použiváni zaručuje pri présném dodrženi bezpečnostnich pravidel priměrenou bezpečnost.

Dusledkem nerespektovani těchto bezpečnostnich pravidel mohou být škody na zdraví osob nebo věcné škody.

Pri manipulaci s náradim a drobnými součastkami postupujte opatrně a nenoste prsteny, hodinky, ani volné oblečeni, jestlěze na braně provadite instalacni práce nebo opravy.

Elektrická vedení je nutné klást v souladu s mistrimi stavebními a elektroinstalačnimi prédpisy. Elektricky kabel smí k rádě unzeměné siti pripopjit pouze autorizovany odborník - elektrikár.

Př montáži je nutné zohlednit nebezpeci sevréní mezī pohánénu ĸasti a okolnimi ĸastmi budovy (např. stěné) na základě oteviracího pohybu poháné ĸasti.

Odstraţe prosim z brány vsechny namontované zámky, abyste zabranili jejimu poškození.

Po instalaci je nutné zkontrolovat, zda je mechanismus správně serízený a zda pohon, bezpečnostní systém a nouzové odklokovány správně funguji.

Jsou-li v brané pruchozí dveře, nelze poháncí mechanismus spustit nebo nechat běžet, dokud není brána rádně uzavřena.

Je duležité, aby se brána stale hladce pohybovala. Brány, které se zaseknou nebo se vzpřići, je nutné okamžitě opravit.

Nepokousejte se branu opravovat sami.
Pronechejte opravu odbornikovi.

Doplhkové prisluşenstvi odstrańte z dosahu děti. Nedovolte dětem, aby zacházely stlačitky a dákovým ovládaním. Zavirajici se brána mže zpúsobit těžká poraněni.

Při provaděni udžrbovych prací jak je napřiklad Čišěné, museji být automaticky ovládané pristroje odpojené ze sítě.

V pevné zapojené instalaci je nutné pamatovat na Rozpojovacá ziarzení, aby bylo zaruceno ve vsech polech odpojovani spinačem (rozevřeni kontaktu min. 3 mm) nebo samostatnou pojistkou.

Zajistěte, aby osoby, které montuji, udržuju a obsluhuju pohon, dodržovaly tento námod. Uložte tento námod na takovém miste, kde je rychle k dispozici.

Po montáži pohonu musí byt zarucena definitivni ochrana mistr, kde hrozi povmožděná pořezání.

Obsah: Vseobecne pouny k montaizi a pouziti Udaj o obsahu: strana 1

DriVe ne' Za'neTe: strana 2

Kontroln'seznam: strana 2, obr.1 -4

Montázní prehled: strana 2

Montáz ozubnice:

strana 2,OCR.

Montaž základové desky: strana 2, obr.6 A B

Udrzbové prace: strana 3, obr. 11

Technické udaje: strana 3

Certifikat shody CE: strana 3

Nahradnf dly: obr.13

Obsah krabice SLY300, SLY500, SLY1000, SLY1800

(1) hnaci motor (1x)
(2) kondenzátor (1x)
(3) koncovy spinač A nebo (1) (1x)
(4) koncovy spinač B nebo (2) (1x)
(5) základová deska pro hnaci motor (1x)
(6) sáček s príslušenstvím

(7) ovládání s krytem (předmontované pro montáž vpravo) (1x)

Dodatečné k modelüm: SLY300K, SLY500K, SLY1000K, SLY1800K

(8) blikac (1x)
(9) světelná závara (dvojice)
10) radiomy (1x)
(11) ručné vysilac 433MHz (2x)
(12) klicovy vypinač (1x)
(11) venkovni antena (1x)

Pohon posuvné brány lze spínat tlacftkem, klicovym vypinačem nebo vypinačem bez kliče (rádiem) nebo dálkovým ovládáním: Po odepnutí pohonu príslušným kličem lze bránu otevrít rukou. Funkcnf postup po spustění predávače povelu (dálkové ovládání, tlacftko atd.) záleží na nastavení v rídící elektronice.

DRIVE NEZ ZASNETE

Existujte rada faktorù, které jsou rozhodující pro volbu správného pohonu. Vycházime-li z dobre fungující brány, preydastuvje nejobtíznějsí krok "rozjezd". Je-li brána v pohybu, je potřebná sila větsinou podstatné nizsí.

• Velikost brány: Velikost brány je velmi duležitý faktor. Lehká ale dlouhá brána vyžaduje mnohem vice sily pro její uvedeni do pohybu (dlouhá = +5m), než brána krátka, těžká.

VITR MÜZE BRÁNU BRZDIT NEBO ZKRIŽIT, A TÍM SILNE ZVYSIT POTREBNOU SÍLU.

Hmotnost brany: Udaj hmotnost brany prydastuvje Jen pribliznou velicinu, ktera se muze od skutechno potreby velce silne lisit. Prklad: Lehka brana, ktera spatne pojizdi, vyzaduje eventualnve tsi pohon ne tzeká, ale lehce chodici brana.
- Teplota: Nizke venkovni teploty mahou ztežovat Rozjezd (změny povrchu země atd.) nebo jej znemožnit. V takovych pripadech je rovněž nutné počitat s větsím pohonem. Vysoké venkovni teploty mahou dřive spustit tepelnou ochranu.
- Provozní frekvence/doba zapnutf: Pohony posuvnych bran mají maximálné dobu zapnutí cca 30% (např. 30% hodiny).

POZOR: Pohony nebly dimenzovány tak, aby trvale pracovaly na maximálni dobu zapnutí (trvaly provoz). Pohon se prilis zahréje a vypne se, dokud opět nedosáhne zapínaci teplotu. Venkovní teplota a brána prebstavují duležité parametry pro skutečnou dobu zapnutí.

• Ovladani: Ovladani bylo specialne vyvinuto pro bezpečnost. Nachází se pod krytem pohonu a je již predem osazeno kabely pro montáž vpravo (motor vpravo od brány).

KONTROLNI SEZNAM INSTALACE - PRIPRAVY

Prid montáží prosím zkontrolujte obsah baleni, zda je uplyný.
Zajistěte bezchybné fungování Vašeho zařizení.

Brána se musí pohybovat rovnoměrně a plynule, nažadné misté nesmí zústat stát. Myslete na to, ze se pùda můze v zimním obdóbl o několik centimetru zvednout. Aby se predešlo rušivým kývavým pohybbum, měla by být brána stabilní a pokud možno bez vůle. Cím lehčejí brána chodí, tím citlivěji je možné nastavit silu.

Poznamenejtse si, jaky material budete jeste potrebovat a obstarejte si ho jeste prd zaćatkem montáze. Nalepovací uchyty (stabilné hmoźdinky), srouby, zarázky, kabely, rozdělovače, nastroje, atd. 4

MONTÁZNI PREEHLED 5-7+12

DULEZITE INSTRUKCE PRO BEZPESNOU MONTAZ. POZORI CHYBNÁ MONTAZ MUZE VEST K VAZNYM PORANUNÍM!

Pohon je nutné umístit za zdi tak, abyŽádná cást nevyčnívala do otvoru brány. Na zapustěnou základovou desku se namontujemotor. Zobrazená ozubnice se na bránu upevní pomoci pripevnovacího zařizení.

Zjistěte, v jaké výši je nejmvhodnějs ozubnici na bránek umístit a hypocitéje montážné Rozměry pro motorovou Jednotku a základovou desku. Neni-li konstrukce brány k pripevněni ozubnice vchodné, je nutné namontovat pripevnovací profil (zelezný uhel, tvarovka atd.)

MONTAZ ZÁKLADOVÉ DESKY POHONU 6 A + B

Základovou desku pohonu lze zabetonovat nebo eventuálne navařit. Montážné prěhled ukazuje obvyklé mistro pro základovou desku. Betonový Sokl by měl velikostí odpovídat (cca 50cmx50cmx50xm).

Upozornénf: Neni-li mozné préd montázi présně zjistit vyšku suklu a vzdálenost od brány, doporučuje se nejdřive namontovat ozubnice a teprve potom zabetonovat základovou desku. Ozubnice se pomoci distancnich držák u vlači cca 40mm dovnitř.

Vzdalenost od spodni hrany ozubnice po zakladovou desku cini cca 8 - 9 cm. Základová deska umožnjue pozdejí prizpúsobení vysky a hlouby o několik centimétrů, doporučuje se ale pracovat co moins nejprésněji.

MONTAZ MOTOROVÉ A HNACÍ JEDNOTKY 6 C

Pohon se nasadi na závitové Čepy základové desky. Vyšku je nutné nastavit tak, aby mezi ozubeným kolem a ozubnicí byla vzdálenost cca 1 - 2 mm. Váha brány nesmi ležet na ozubeném kole! Pomoci podélních otvorů lze pohon nastavit tak, aby jeho poloha k ozubnici odpovídala montážním Rozměrům.

MONTAZOZUNICE 7

Nejiednodušeji lze ozubnici namontovat tehyd, když se pri montáži položí na hnaci ozubené kolo motoru, motor se odkoluje a posunutím brány se kousek po kousku pevně sesroubuje s položenou ozubnici. Tim je vždy zaruceno, ze ozubená kolejnice je optimálne v záberu s ozubeným kolem. Vždy si pri tom označte body pripevněni.

ODBLOKOVÁNÍ POHONU (RUSNÍ OVLADÁNÍ) 8

Aby bylo możné bránu ovladat pri vypadku elektrického proudu, je zabadováno uzaviratelné odblokovací zařizení. Odklováné je znázorněno na obrázku 8. Tim se povolí spojka, ktera prědstavujé spojení mezi ozubeným kolem a prěvodovkou.

Odblokování: Zasuñte klics valcovou hlavou a otoče jím o 180 stupů. Následné otoče odblokovác pákou rovněž o 180 stupů. Hotovo.

MONTAZ KONCOVCH VYPINASU (NA BRANU) 9 + 12

Koncové vypínače se montují tak, jak je znázorněno na obrázku 9A-C, 12A+B. Jeden magnet koncovych vypínačú má oznăcení A (1), druhý B (2). Pripevněte koncové vypínače na ozubnici tam, kde je přibližné pozdějí koncová poloha. Magnet ukazuje směrem k motoru. Vypínač (kontakt) se nachází uprostřed motoru. Našroubujte pridržovaci třmen nejmoprve pouze provizomě nebo jej Jen lehce pripevněte na ozubnici.

Pozor: Věnujte pozornost montáži magnetù na ozubenou tč (12A+B).

Magnet A (1) = vlevo

Magnet B (2) = vpravo

Pozor! Posuvna brana musf byt vedena nucene, tj. nemuzebyt mozné, aby brana vyjela z vedeni. Musf byt k dispozici koncová zarázka v obou směrechl

PRVNI UVEDENI DO PROVOZU

V zablokovaném stavu zkontrolujte rukou funkčnost brány.
Elektrické uvedeni do provozu je možné pouze pomoci ovládání,
které je současti dodávky.

Elektrické pripojení: viz Návod ovladání.

Vždy dbejte na to, zda jsou pro zařízení dodrženy príslušné mechanické a elektrické bezpečnostní predpisy. obr.10

UDRZBOVé PRACE

Mechanika pohonu nevyžaduje udrzbu. V pravidelnych intervalech (měsičné) zkontrolujte pevné uložení kování brány a pohonu. Odkloujte pohon a otestujte funkčnost brány. Pouze lehce se pohybujíci brána bude dobre fungovat také s pohonem. Pohon není nahrada za špatné fungujíci bránu.

Posuvnou bránu lze zajistit také stavebními opatřeními (plot, zed' atd.). Viz obr. 11.

TECHNICKÉ ÚDAJE
	SLY300	SLY500	SLY1000	SLY1800
napájecí napěti	230Volt	230Volt	230Volt	230Volt
frekvence	50Hz	50Hz	50Hz	50Hz
vykon	300W	360W	480W	600W
odbér proudu	1,3A	1,5A	2,1A	2,6A
točivý moment	8Nm	11Nm	20Nm	34Nm
kondenzátor	8μF	10μF	16μF	20μF
ochrana proti tep.
přetiženi	140°	140°	140°	140°
otáčky motoru	1400	1400	1400	1400
rychlost	10,5	10,5	10.5	8
cykly (plné zatíženi)	30	30	30	30
pracovní teplota	-20°C/+55°C	-20°C/+55°C	-20°C/+55°C	-20°C/+55°C
trída krytí	IP44	IP44	IP44	IP44
druh krytí	I	I	I	I
hmotnost	8	8	10	12
max. hmotnost křídla	5m	8m	10m	12m
pri max. délice (vč. 20% rezery)	300kg	500kg	1000kg	1800kg

Prohlasei o shod

Automatické pohony bran明代 SLY300/E/K, SLY500/E/K, SLY1000/E/K, SLY1800/E/K splnjūp ožaždavky platnych chastí předpisù norem

EN300220-3·EN55014·EN61000-3·EN60555, EN60335-1·ETS 300 683·EN60335-1:2002·EN60335-2-103:2003·EN55014-1:2000 + A1 + A2·EN55014-2:2001·EN61000-3-2:2000·EN61000-3-3:1995 + A1·EN 301 489-3, V1.3.1·EN 300 220-3 V1.1.1·EN 13241-1

a rovné ustanoveni a veshkerych Rozsifeni pdefipisiu EU

Automaticke pohony bran sphnuij ustanoveni prdepisu EU 89/393/EEC a jeho Rozsifeni, budou-li nainstalovany a udrozvany podle nabodu vryobce a pouzty s branou, ktera byla rovné nainstalovana a je udrozvana podle nabodu vryobce.

Podepsani timi prohlasu, ze shora uvedene za izeni a rovnéž píslusentvi uvedene vžiuruč odopvida Že uvedem m predispūmů normám.
