Type d'installation	Installation mécanique
Modèles compatibles	SLY300/E/K, SLY500/E/K, SLY1000/E/K, SLY1800E/K
Type d'appareil	Motorisation de porte de garage
Alimentation	Non précisé
Puissance	Non précisé
Vitesse d'ouverture	Non précisé
Type de porte compatible	Non précisé
Installation	Mécanique
Garantie	Non précisé
Dimensions	Non précisé
Poids	Non précisé
Normes	CE 0678
Service client	Disponible par téléphone et email
Langues supportées	Multilingue
Fabricant	Non précisé

FOIRE AUX QUESTIONS - SLY500 CHAMBERLAIN

Comment installer le CHAMBERLAIN SLY500 ?

Pour installer le CHAMBERLAIN SLY500, suivez les instructions fournies dans le manuel d'installation. Assurez-vous de disposer de tous les outils nécessaires et de suivre les étapes dans l'ordre indiqué.

Le moteur ne s'allume pas, que faire ?

Vérifiez que le moteur est correctement branché à une source d'alimentation électrique. Assurez-vous également que le disjoncteur n'a pas sauté et que les connexions sont bien sécurisées.

Comment régler la force de fermeture du portail ?

La force de fermeture peut être ajustée à l'aide des boutons de réglage situés sur le boîtier du moteur. Consultez le manuel d'utilisation pour les instructions spécifiques sur le réglage.

Pourquoi le portail ne s'ouvre pas complètement ?

Vérifiez s'il y a des obstructions sur le chemin du portail. Assurez-vous également que les capteurs de sécurité fonctionnent correctement et qu'ils ne sont pas bloqués ou sales.

Comment réinitialiser le système ?

Pour réinitialiser le CHAMBERLAIN SLY500, débranchez l'alimentation pendant quelques minutes, puis rebranchez-la. Cela devrait réinitialiser le système.

Quel type de télécommande est compatible avec le SLY500 ?

Le SLY500 est compatible avec les télécommandes CHAMBERLAIN qui utilisent la même fréquence. Consultez le site web de CHAMBERLAIN ou le manuel pour plus d'informations sur les modèles spécifiques.

Comment vérifier l'état de la batterie de la télécommande ?

Pour vérifier l'état de la batterie, ouvrez le compartiment de la batterie de la télécommande et remplacez-la si nécessaire. Une batterie faible peut affecter la portée et le fonctionnement de la télécommande.

Que faire si le portail se bloque en cours de fonctionnement ?

Si le portail se bloque, arrêtez immédiatement le moteur et vérifiez s'il y a des obstructions. Inspectez également les composants mécaniques pour vous assurer qu'ils ne sont pas endommagés ou usés.

Quelle est la garantie du produit ?

La garantie du CHAMBERLAIN SLY500 est généralement de deux ans, mais cela peut varier selon le revendeur. Consultez la documentation fournie avec votre produit pour plus de détails.

MODE D'EMPLOI SLY500 CHAMBERLAIN

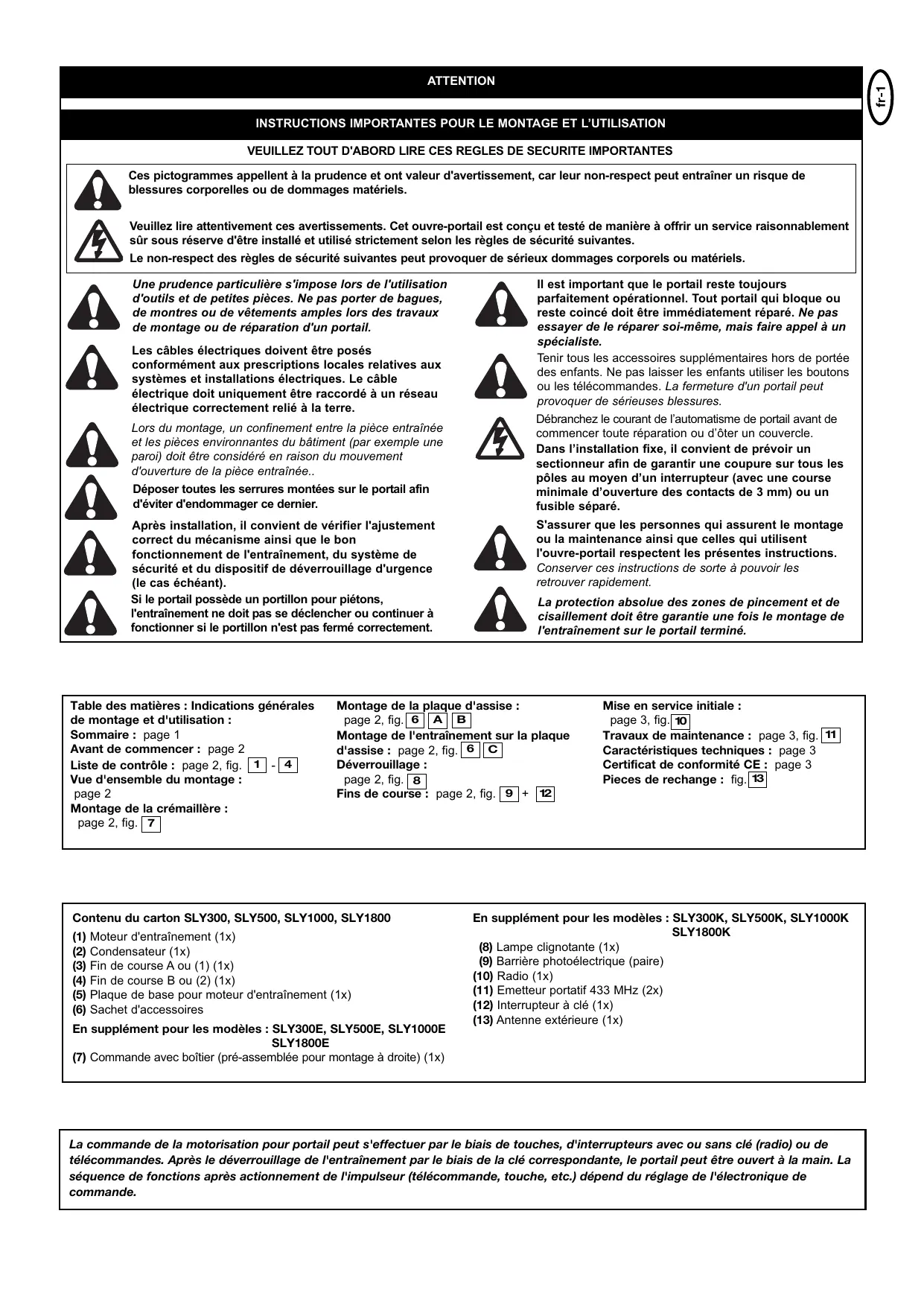

Ces pictogrammes appellent à la prudence et ont valeur d’urgence, car leur non-respect peut entraîner un risque de blessures corporelles ou de dommages matériels.

Veuillez lire attentivement ces avertissements. Cet ouvre-portail est conçu et testé de manière à offrir un service raisonnablement sûr sous réserve d'être installé et utilisé strictement selon les règles de sécurité suivantes.

Le non-respect des règles de sécurité suivantes peut provoquer de sérieux dommages corporels ou matériels.

Une prudence particulière s'impose lors de l'utilisation d'outils et de petites pièces. Ne pas porter de bagues, de montres ou de vêtements amples lors des travaux de montage ou de réparation d'un portail.

Les câbles électriques doivent être posés conformément aux prescriptions locales relatives aux systèmes et installations électriques. Le câble électrique doit uniquement être raccordé à un réseau électrique correctement relié à la terre.

Lors du montage, un confinement entre la pièce entrainée et les pièces environnantes du bathtub (par exemple une paroi) doit être considéré en raison du mouvement d'ouverture de la pièce entrainée.

Déposer toutes les serrures montées sur le portail afin d'éviter d'endommager ce dernier.

Après installation, il convient de vérifier l'ajustement correct du mécanisme ainsi que le bon fonctionnement de l'entrainement, du système de sécurité et du dispositif de déverrouillage d'urgence (le cas échéant).

Si le portail possède un portillon pour piétons, l'entraînement ne doit pas se déclencher ou continuer à fonctionner si le portillon n'est pas fermé correctement.

Il est important que le portail reste toujours parfaitement opérationnel. Tout portail qui bloque ou reste coincé doit être immédiatement réparé. Ne pas essayer de le réparer soi-même, mais faire appel à un spécialiste.

Tenir tous les accessoires supplémentaires hors de portée des enfants. Ne pas laisser les enfants utiliser les boutons ou les télécommandes. La fermeture d'un portail peut provoquer de sérieuses blessures.

Débranchez le courant de l'automatisation de portail avant de commencer toute réparation ou d'ôter un couvercle.

Dans l'installation fixe, il convient de prévoir un sectionneur afin de garantir une coupure sur tous les pôles au moyen d'un interrupteur (avec une course minimale d'ouverture des contacts de 3 mm) ou un fusible séparé.

S'assurer que les personnes qui assurent le montage ou la maintenance ainsi que celles qui utilisent l'ouvre-portail respectent les instructions générées.

Conserver ces instructions de sorte à pouvoir les retrouver rapidement.

La protection absolue des zones de pincement et de cisaillement doit être garantie une fois le montage de l'entraînement sur le portail terminé.

Table des matières : Indications générales de montage et d'utilisation :

Sommaire : page 1

Avant de commencer : page 2

Liste de contrôle: page 2, fig. 1-4

Vue d'ensemble du montage : page 2

Montage de la crémaillère :

page 2, fig. 7

Montage de la plaque d'assise :

page 2, fig. 6 A B

Montage de l'entraînement sur la plaque

Déverrouillage :

page 2, fig. 8

Fins de course : page 2, fig. 9 + 12

Mise en service initiale :

page 3, fig.10

Travaux de maintenance : page 3, fig. 11

Caractéristiques techniques : page 3

Certificat de conformité CE : page 3

Pièces de rechange: fig.13

Contenu du carton SLY300, SLY500, SLY1000, SLY1800

(1) Moteur d'entraînement (1x) (2) Condensateur (1x) (3) Fin de course A ou (1) (1x) (4) Fin de course B ou (2) (1x) (5) Plaque de base pour moteur d'entraînement (1x) (6) Sachet d'accessoires

En supplément pour les modèles : SLY300E, SLY500E, SLY1000E, SLY1800E

Commande avec boîtier (pré-assemblé pour montage à droite) (1x)

En supplément pour les modèles : SLY300K, SLY500K, SLY1000K, SLY1800K

(8) Lampe clignotante (1x) (9) Barrière photoélectrique (paire) (10) Radio (1x) (11) Émetteur portatif 433 MHz (2x) (12) Interrupteur à clé (1x) (13) Antenne extérieure (1x)

La commande de la motorisation pour portail peut s'effectuer par le biais de touches, d'interrupteurs avec ou sans clé (radio) ou de télécommandes. Après le déverrouillage de l'entraînement par le biais de la clé correspondante, le portail peut être ouvert à la main. La série de fonctions après actionnement de l'impulseur (télécommande, touche, etc.) dépend du réglage de l'électronique de commande.

Avant de commencer

Il existe de nombreux facteurs décisifs pour le choix d'un automatisme de portail coulissant. En ce qui concerne le bon fonctionnement d'un portail, la «mise en marche» est le plus dur. Une fois en mouvement, il aura ensuite besoin de moins de force.

• Taille du portail : La taille du portail constitue un facteur important. Un portail léger mais long a besoin de plus de force pour se mettre en mouvement (longueur = +5m ) qu'un portail court et lourd.

Le VENT peut freiner le portail ou le retenir et augmenter considerablement la FORCE necessaire.

• Poids du portail : Les données relatives au poids du portail sont seulement des valeurs approximatives, qui peuvent sensiblement différer du besoin réel. Exemple : un portail léger qui roule difficilement a eventuellement besoin d'un automatisme d'entraînement plus important qu'un portail lourd qui se déplace facilement.
• Température : Les températures extérieures très basses peuvent rendre difficile ou empêcher la mise en marche (variations du sol). Dans ce cas, il faut également opter pour un automatisme d'entraînement plus important. Les températures extérieures élevées peuvent déclencher prématurément la protection thermique.
• Fréquence de fonctionnement/facteur de marche : Les automatismes de portail coulissant présentent un facteur de marche maximal de 30% (p. ex. 30% d'une heure). ATTENTION : Les automatismes ne sont pas prévus pour fonctionner en permanence à la valeur maximale de facteur de marche (service continu). Si l'automatisation surchauffe, il s'arrête jusqu'à ce qu'il atteigne à nouveau la température de mise en marche. La température extérieure et le type de portail jouent un rôle important pour la durée de fonctionnement réelle.
• Sécurité : Un portail coulissant doit être protégé par des feux clignotants, des barres palpeuses et, le cas échéant, par des barrières photoélectriques supplémentaires. Observer dans tous les cas les normes et réglementations correspondantes. Commande : La commande a été spécialement développée en vue d'offrir une sécurité maximale. Logée sous le capot de l'entraînement, elle est déjà pré-cablée pour un montage à droite (moteur à droite du portail).

Avant le montage, vérifier que l'emballage contient bien tous les composants indiqués. 1 2 3

S'assurer du parfait fonctionnement de votre système de portail. Le portail doit fonctionner de manière régulière, sans à-coups, et ne coincer nulle part. Tenir compte du fait que le sol peut être rehaussé de quelques centimètres en hiver. Afin d'éviter tout mouvement pendulaire gênant, le portail doit être stable et désigner un jeu aussi faible que possible. Plus le battant coulisse en douceur, plus la force devra être réglée de manière précise.

Établir une liste du matériel encore nécessaire et préparer ce matériel avant de commencer le montage. Ancrages à coller (chevilles solides), vis, butées, câbles, boîtes de dérivation, outils, etc. [4]

VUE d'ensemble du montage 5-7+12

L'entraînement doit être disposé derrière un mur, de sorte qu'aucune pièce ne dépasse dans l'ouverture du portail. Le moteur se monte sur la plaque d'assise scellée dans le sol. La crémaillère représentée doit être montée sur le portail à l'aide des fixations prévues.

Déterminer la hauteur idéale de montage de la crémaillère sur le portail et, à partir de cette valeur, les cotes de montage du bloc-moteur et de la plaque d'assise. Si la structure du portail ne permet pas de fixer correctement la crémaillère, il faut alors monter un profilé de fixation (cornière, tube, etc.).

Montage de la PLAQUE d'assise 6 A + B

La plaque d'assise de l'entraînement peut être scellée dans du béton ou bien soudée. La vue d'ensemble du montage présente l'emplacement de montage classique de la plaque d'assise. Le bloc d'ancrage en béton doit être dimensionné en conséquence (env. 50× 50× 50cm)

Remarque: s'il n'est pas possible, avant le montage, de déterminer avec précision la hauteur de l'assise et la distance par rapport au portail, il est recommandé de monter en premier les crémaillères avant de sceller la plaque d'assise. Les crémaillères seront rentrées d'environ 40 mm vers l'intérieur au moyen des entretôises.

La distance entre l'arête inférieure de la crémaillère et la plaque d'assise est de l'ordre de 8 - 9 cm. Même si la plaque d'assise peut être déplacée ultérieurement de quelques centimètres en hauteur et en profondeur, il est recommandé de travailler avec un maximum de précision.

L'entraînement se monte sur les goujons filétés de la plaque d'assise. Sa hauteur doit être réglée de sorte à laisser un jeu d'environ 1 - 2 mm entre le pignon et la crémaillère. Le poids du portail ne doit pas reposer sur le pignon! Les trous oblongs permettent de régler l'entraînement de sorte à ajuster sa position par rapport à la crémaillère à partir des cotes de montage initiales.

Montage de la cremaillere 7

La meilleure solution pour monter la crémaillère consiste à la laisser reposer sur le pignon d'entraînement lors du montage, à déverrouiller le moteur et à la visser au fur et à mesure en faisant coulisser le portail avec la crémaillère dessus. Cette solution garantit un engrenement optimal de la crémaillère et du pignon. Repérer systématiquement les points de fixation.

Deverrouillage de l'entrainement (actionnement MANUEL) 8

Un système de verrouillage/déverrouillage est prévu pour permettre d'actionner le portail à la main en cas de coupure de courant. Le déverrouillage est représenté à la fig. 8. Un mécanisme d'accouplement permet de désolidariser le pignon et le réducteur.

Déverrouillage : engager la clé et la tourner de. Tourner ensuite le levier de déverrouillage de. Fin des opérations.

Montage des FINS de COURSE (sur le portail) [9] + [12]

Les fins de course se montent comme indiqué à la fig. 9A-C, 12A+B. L'un des aimants de fin de course est appelé A (1), et l'autre B (2). Monter la fin de course sur la crémaillère à l'endroit approximatif de la position de fin de course définitive. L'aimant est dirigé vers le moteur. L'interrupteur (contact) se situe au milieu du moteur. Dans un premier temps, visser provisoirement l'étrier de fixation ou l'engager légèrement sur la crémaillère.

Attention: Veuillez respecter le montage des aimants sur la crémaillère (fig. 12A+B).

Aimant A (1) = à gauche

Aimant B (2) = à droite

Attention : un portail coulissant doit être parfaitement guidé. Autrement dit, il ne doit en aucun cas pouvoir sortir de son guidage. Une butée de fin de course doit être montée à chaque extrémité !

Mise en service initiale

En position déverrouillée, contrôlez à la main le bon fonctionnement du portail. La mise en service avec moteur électrique n'est possible qu'à l'aide de la commande fournie.

Raccordement électrique : voir notice de la commande.

Veiller systématiquement à respecter les prescriptions de sécurité mécanique et électrique applicables à l'installation considérée. fig. 10

Travaux de maintenance

Le mécanisme de l'entraînement ne nécessite aucun entretien. Contrôler régulièrement (une fois par mois) la bonne fixation des ferrules du portail et de l'entraînement. Déverrouiller l'entraînement et contrôler le fonctionnement du portail. L'adéquation du portail et de l'entraînement ne peut être garantie que si le portail fonctionne en douceur. Le montage d'un entraînement n'est pas la panacée pour remédier au fonctionnement défectueux d'un portail. La sécurité d'un portail coulissant peut également être assurée par des clôtures, des murs, etc. Voir fig. 11.

CHARACTERISTIQUES TECHNIQUES
	SLY300	SLY500	SLY1000	SLY1800
Tension de'entrée	230Volt	230Volt	230Volt	230Volt
Fréquence	50Hz	50Hz	50Hz	50Hz
Puisance	300W	360W	480W	600W
Intensité	1,3A	1,5A	2,1A	2,6A
Couple moteur	8Nm	11Nm	20Nm	34Nm
Condensateur	8μF	10μF	16μF	20μF
Protection contre les surcharges therm.	140°	140°	140°	140°
Régime moteur	1400	1400	1400	1400
Vitesse de course	10,5	10,5	10.5	8
Cyclie de service	30	30	30	30
Plage de température de fonctionnement	-20°C/+55°C	-20°C/+55°C	-20°C/+55°C	-20°C - 55°C
	IP44	IP44	IP44	IP44
Classe de protection	I	I	I	I
Degré de protection	8	8	10	12
Poids	5m	8m	10m	12m
Longueur (battants)
Poids maxi. du portail à la longueur maxi. (avec réserve 20%)	300kg	500kg	1000kg	1800kg

Déclaration de conformité

Les ouvre-portails automatiques modèle SLY300/E/K, SLY500/E/K, SLY1000/E/K, SLY2000/E/K.

SLY1800/E/K satisfont aux exigences des sections applicables des normes EN300220-3 · EN55014 · EN61000-3 · EN60555 · EN60335-1 · ETS 300 6

EN60335-1: 2002 • EN60335-2-103: 2003 • EN55014-1: 2000 + A1 + A2 • EN55014-2:

2001·EN61000-3-2: 2000·EN61000-3-3: 1995 + A1·EN 301 489-3, V1.3.1·EN 300

220-3 V1.1.1 • EN 13241-1

ainsi qu'aux dispositions et à tous les compléments

des prescriptions communautaires. 2006/95/EEC, 2004/108/EEC, 1999/5/EG

Déclaration d'incorporation

Les ouvre-portails automatiques satisfont aux dispositions de la prescription communautaire 89/393/CEE et de ses compléments, sous réserve d’être installés et entretenus conformément aux indications du fabricant et d’être utilisés en liaison avec un portail lui aussi installé et entretenu conformément aux instructions du fabricant.

Le signataire déclare par la présente que l'appareil indiqué ci-dessus ainsi que tous les

accessoires indiqués dans le manuel satisfont aux prescriptions et normes précitées.

B. P. Kelkhoff
