Marque	CHAMBERLAIN
Modèle	CRXN800
Type de produit	Moteur tubulaire pour porte de garage
Diamètre	59 mm
Couple moteur	80 Nm
Vitesse de rotation	15 tr/min
Alimentation	230 V / 50 Hz
Intensité nominale	1,34 A
Puissance absorbée	430 W
Facteur de marche	4 minutes
Plage de fin de course	21 tours d'axe
Démultiplication	30:1 (30 tours de manivelle pour 1 tour d'axe)
Type de manivelle	Manivelle articulée et manivelle droite (selon modèle)
Dispositif de secours	Débrayage manuel à manivelle
Matériau	Acier
Garantie	2 ans (24 mois)
Usage	Motorisation de porte de garage résidentielle
Accessoires inclus	Manivelles (TOCE2, NHKZB5, NHKZB3, NHKZB6) et adaptateurs pour axes (octogonal, store, rond, Forjas, ZF, profilé)
Entretien	Vérification périodique des fixations et du bon fonctionnement

FOIRE AUX QUESTIONS - CRXN800 CHAMBERLAIN

Comment installer le moteur CRXN800 ?

L'installation doit être effectuée par un professionnel qualifié. Suivez les instructions de la notice : fixez le moteur sur l'axe de la porte, branchez l'alimentation 230 V et réglez les fins de course.

Que faire en cas de panne de courant ?

Utilisez la manivelle de secours fournie. Insérez-la dans l'axe du moteur et tournez manuellement pour ouvrir ou fermer la porte.

Comment régler les fins de course ?

Les fins de course se règlent en tournant les vis de réglage situées sur le moteur. Consultez la notice pour les positions exactes. La plage de fin de course est de 21 tours d'axe.

Quels adaptateurs d'axe sont disponibles ?

Les adaptateurs disponibles sont : pour axe octogonal (60, 70, 125 mm), store (63, 70, 78 mm), rond (85, 102 mm), Forjas (70 mm), ZF (54, 64 mm) et profilé (65 mm). Certains adaptateurs (marqués *) sont spécifiques aux modèles CRXN800/1000.

Comment entretenir le moteur ?

Vérifiez régulièrement l'état des fixations, des câbles et le bon fonctionnement du dispositif de débrayage. Nettoyez l'extérieur avec un chiffon sec. Ne pas utiliser de produits corrosifs.

Quelle est la durée de garantie ?

La garantie est de 2 ans (24 mois) à compter de la date d'achat, couvrant les défauts de matériel et de main-d'œuvre, hors usage abusif.

Puis-je utiliser ce moteur pour une porte de garage sectionnelle ?

Oui, le CRXN800 est conçu pour motoriser les portes de garage à enroulement ou sectionnelles, à condition que le couple et les dimensions soient adaptés. Vérifiez le poids de la porte.

Comment remplacer la manivelle ?

Déclipsez l'ancienne manivelle de l'axe moteur. Insérez la nouvelle manivelle (modèle TOCE2, NHKZB5, NHKZB3 ou NHKZB6) jusqu'à l'enclenchement. Assurez-vous qu'elle est bien verrouillée.

Le moteur est-il silencieux ?

Le moteur fonctionne à 15 tr/min et émet un niveau sonore modéré. L'isolation phonique dépend de l'installation. Un entretien régulier réduit les bruits.

Où trouver les pièces détachées ?

Les pièces détachées (manivelles, adaptateurs) sont disponibles auprès de votre revendeur Chamberlain ou sur les sites spécialisés. Utilisez les références indiquées dans la notice.

MODE D'EMPLOI CRXN800 CHAMBERLAIN

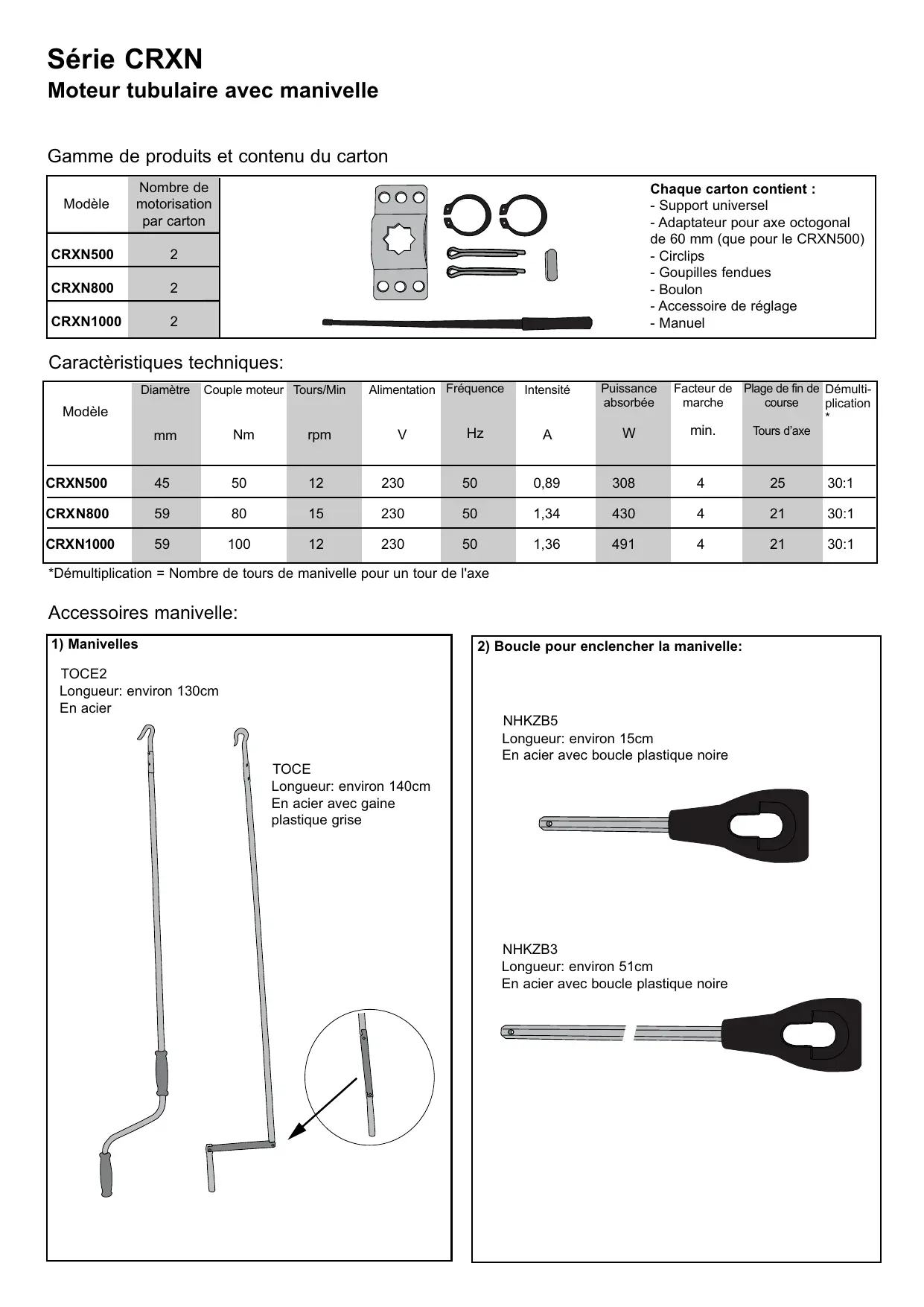

Instructions - Moteur tubulaire à dispositif de secours à manivelle CRXN500, CRXN800 & CRXN1000

Instructions - Moteur tubulaire avec fonction de secours manuelle CRXN500, CRXN800 & CRXN1000

Moteur tubulaire avec manivelle

Gamme de produits et contenu du carton

Modèle	Nombre de motorisation par carton
CRXN500	2
CRXN800	2
CRXN1000	2

Caractéristiques techniques :

Modèle	Diamètre mm	Couple moteur Nm	Tours/Min rpm	Alimentation V	Fréquence Hz	Intensité A	Puisance absorbée W	Facteur de marche min.	Plage de fin de course Tours d'axe	Démulti-plication *
CRXN500	45	50	12	230	50	0,89	308	4	25	30:1
CRXN800	59	80	15	230	50	1,34	430	4	21	30:1
CRXN1000	59	100	12	230	50	1,36	491	4	21	30:1

Démultiplication = Nombre de tours de manivelle pour un tour de l'axe

Accessoires manivelle :

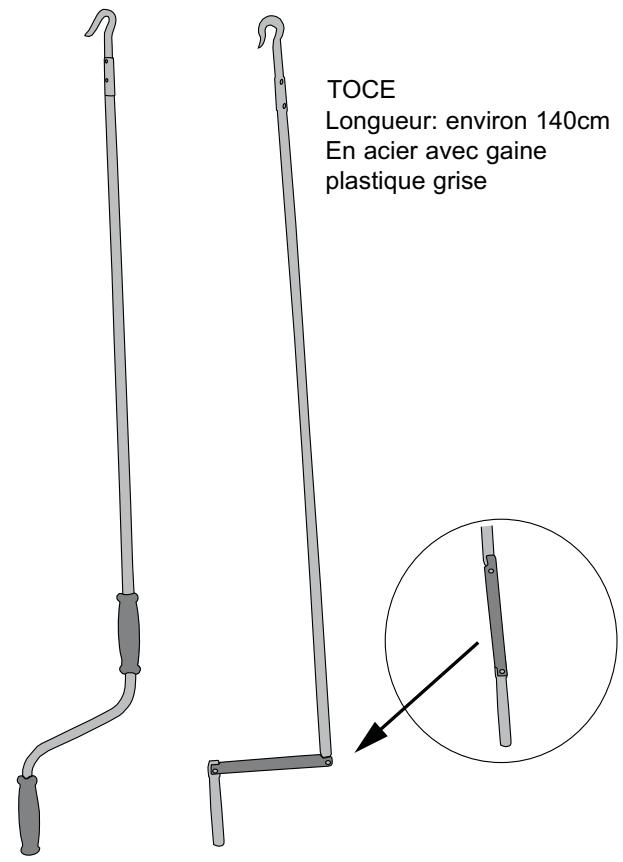

1) Manivelles

TOCE2

Longueur : environ 130 cm

En acier

2) Boucle pour enclencher la manivelle :

NHKZB5

Longueur : environ 15 cm

En acier avec boucle plastique noire

NHKZB3

Longueur : environ 51 cm

En acier avec boucle plastique noire

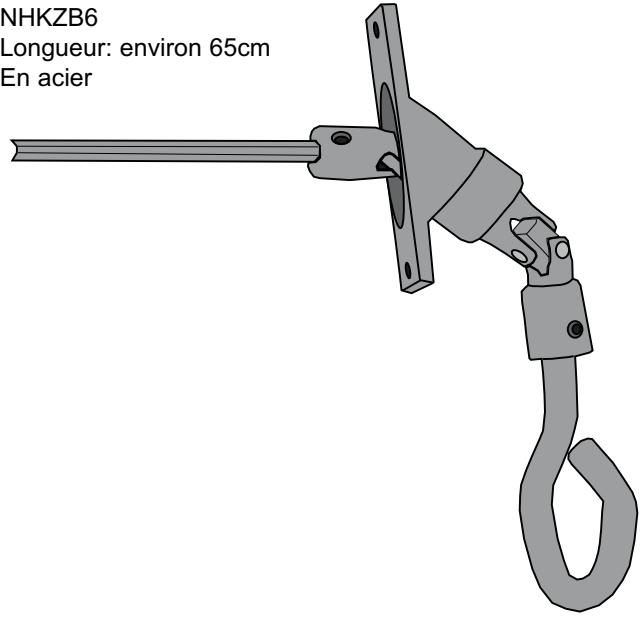

3) Manivelle articulée :

NHKZB6

Longueur : environ 65 cm

En acier

Adaptateur : * = uniquement pour CRXN800/CRXN1000

Adaptateur pour axe octogonal

041ADA860 (60 mm)

TAO70E (70 mm)

TAO7059E (70 mm)*

TAO12559E (125 mm)*

Adaptateur pour axe store banners

TAA63E (63 mm)

TAA70E (70mm)

TAA78E (78mm)

TAA7859E (78mm)*

Adaptateur pour axe rond

TAR85E (85mm)

TAR102R (102mm)*

Adaptateur pour axe Forjas

TAF70E (70mm)

Adaptateur pour axe ZF

TAZ54E (54mm)

TAZ64E (64mm)

Adaptateur pour axe profilé

TAP65E (65mm)

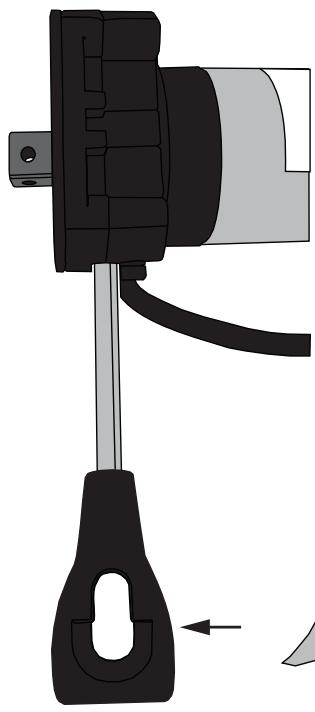

Exemple de montage:

Serie CRXN

Moteurs tubulaires avec poignée

Chamberlain GmbH garantit au premier acheteur de ce produit que le produit est dépourvu de défaut de matériel et/ou de main d'œuvre pour une période de 24 mois complets (2 ans) après la date d'achat des modèles CRXN500 - CRXN1000. À la réception de ce produit, le premier acheteur au détail est tenu d'inspecter le produit pour rechercher un éventuel défaut visible.

Conditions : La garantie est strictement limitée à la réparation ou au remplacement des pièces de ce produit qui s'avèrent être défectueuses, et elle ne couvre pas les frais ou les risques de transport des pièces ou des produits défectueux.

Cette garantie ne couvre pas les dommages qui ne sont pas dus à des défauts, mais qui sont causés par une utilisation déraisonnable (y compris une utilisation qui n'est pas entièrement conforme aux instructions fournies par Chamberlain concernant l'installation, le fonctionnement et l'entretien ; une absence de maintenance ou de réglage nécessaire ; ou toute modification ou altération du produit), les coûts de main d'œuvre associés au démontage et à la réinstallation d'une unité réparée ou remplacée, ou les piles de rechange.

Un produit sous garantie qui s'avère être défectueux en matériau et/ou en main d'œuvre sera réparé ou remplacé (au choix de Chamberlain) sans que le propriétaire n'ait à payer pour la réparation et/ou le remplacement des pièces et/ou du produit. Les pièces défectueuses seront réparées ou remplacées par des pièces neuves ou reconstruites à l'usine, au choix de Chamberlain GmbH.

Si, au cours de la période de garantie, le produit semble être défectueux, veuillez contacter le magasin qui vous l'avait vendu.

Cette garantie n'affecte pas les droits juridiques de l'acheteur dans le cadre des lois nationales applicables en vigueur, ou les droits de l'acheteur contre le détaillant associés à un contrat d'achat et de vente. Dans l'absence de lois nationales ou de lois de la CEE applicables, cette garantie constituera le remède unique et exclusif de l'acheteur, et ni Chamberlain GmbH, ni ses filiales ou distributeurs ne seront tenus responsables de tout dommage indirect ou consécutif pour toute garantie explicite ou implicite concernant ce produit. Aucun représentant ou autre personne n'est autorisé à assumer toute autre responsabilité au nom de Chamberlain GmbH à propos de la vente de ce produit.

GARANTIE DU MOTEUR TUBULAIRE
