Intitulé	Description
Type de produit	Motorisation de porte de garage
Caractéristiques techniques principales	Technologie de motorisation à chaîne, compatible avec les portes de garage sectionnelles et basculantes
Alimentation électrique	230 V AC
Dimensions approximatives	Dimensions du moteur : 30 x 30 x 20 cm
Poids	Environ 10 kg
Compatibilités	Compatible avec la plupart des portes de garage standard
Type de batterie	Non applicable (fonctionne sur secteur)
Tension	230 V
Puissance	600 W
Fonctions principales	Ouverture et fermeture automatique, télécommande, sécurité anti-reverse
Entretien et nettoyage	Vérification régulière des chaînes et lubrification recommandée tous les 6 mois
Pièces détachées et réparabilité	Disponibilité de pièces de rechange sur demande, facilité de réparation
Sécurité	Système de détection d'obstacles, verrouillage automatique
Informations générales	Garantie de 2 ans, installation recommandée par un professionnel

FOIRE AUX QUESTIONS - LYN300 CHAMBERLAIN

Comment réinitialiser le système CHAMBERLAIN LYN300 ?

Pour réinitialiser le système, appuyez et maintenez le bouton de programmation sur le récepteur pendant environ 10 secondes jusqu'à ce que le voyant clignote, puis relâchez-le.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez d'abord les piles de la télécommande. Si les piles sont en bon état, essayez de reprogrammer la télécommande en suivant les instructions du manuel.

Comment régler la hauteur de la porte ?

Pour régler la hauteur de la porte, utilisez le bouton de réglage sur le moteur pour ajuster la position de la porte. Consultez le manuel pour des instructions détaillées.

Que faire si la porte ne s'ouvre pas ?

Assurez-vous que le système est alimenté et que les capteurs de sécurité ne sont pas obstrués. Si le problème persiste, vérifiez les connexions électriques.

Est-ce que le CHAMBERLAIN LYN300 est compatible avec les systèmes de sécurité existants ?

Oui, le CHAMBERLAIN LYN300 est généralement compatible avec la plupart des systèmes de sécurité. Veuillez consulter le manuel pour des instructions spécifiques sur l'intégration.

Comment savoir si le moteur fonctionne correctement ?

Testez le moteur en activant la porte à l'aide de la télécommande. Si le moteur fait du bruit mais que la porte ne bouge pas, il peut y avoir un blocage ou un problème mécanique.

Que faire si les capteurs de sécurité ne fonctionnent pas ?

Vérifiez que rien n'obstrue les capteurs et que les lentilles sont propres. Si les capteurs sont toujours inactifs, envisagez de les remplacer.

Comment effectuer un entretien régulier du CHAMBERLAIN LYN300 ?

Pour un entretien régulier, nettoyez les rails de la porte, vérifiez les vis et les fixations, et lubrifiez les pièces mobiles avec un lubrifiant approprié.

Où trouver des pièces de rechange pour le CHAMBERLAIN LYN300 ?

Les pièces de rechange peuvent être achetées directement sur le site de CHAMBERLAIN ou chez des revendeurs agréés.

Le CHAMBERLAIN LYN300 peut-il être connecté à une application mobile ?

Oui, le CHAMBERLAIN LYN300 peut être connecté à l'application mobile CHAMBERLAIN pour un contrôle à distance et des notifications.

MODE D'EMPLOI LYN300 CHAMBERLAIN

Instructions - Les ouvre-portails automatiques LYN300, LYN400, séries SCS300

Instructions - Automatic Gate Opener Modèles LYN300 Series, LYN400 Series, SCS300 Series

Pour service 03 87 95 39 28

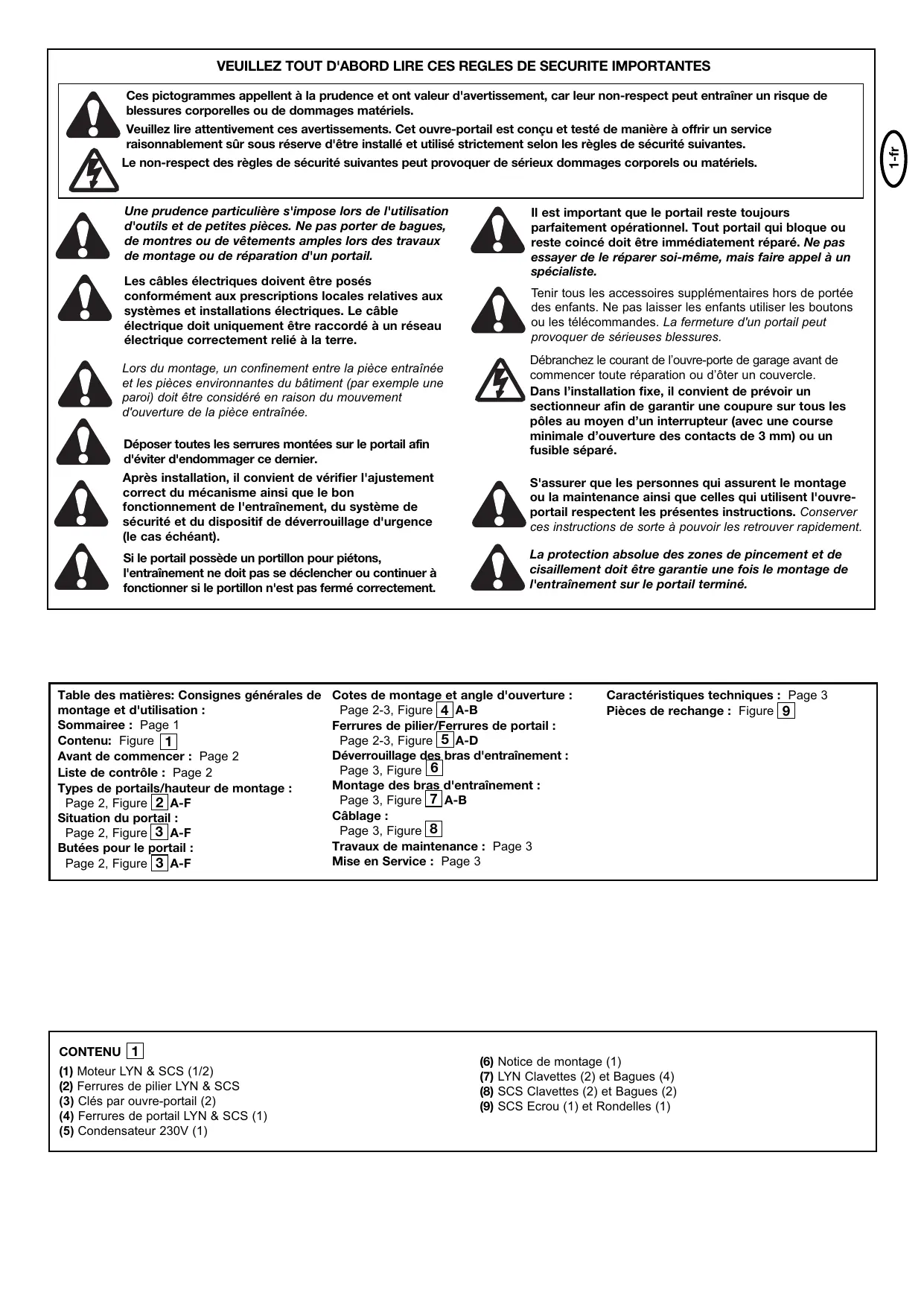

Ces pictogrammes appelant à la prudence et ont valeur d'urgence, car leur non-respect peut entraîner un risque de blessures corporelles ou de dommages matériels.

Veuillez lire attentivement ces avertissements. Cet ouvre-portail est conçu et testé de manière à offrir un service raisonnablement sûr sous réserve d'être installé et utilisé strictement selon les règles de sécurité suivantes.

Le non-respect des règles de sécurité suivantes peut provoquer de sérieux dommages corporels ou matériels.

Une prudence particulière s'impose lors de l'utilisation d'outils et de petites pièces. Ne pas porter de bagues, de montres ou de vêtements amples lors des travaux de montage ou de réparation d'un portail.

Les câbles électriques doivent être posés conformément aux prescriptions locales relatives aux systèmes et installations électriques. Le câble électrique doit uniquement être raccordé à un réseau électrique correctement relié à la terre.

Lors du montage, un confinement entre la pièce entraînée et les pièces environnantes du bathtub (par exemple une paroi) doit être considéré en raison du mouvement d'ouverture de la pièce entraînée.

Déposer toutes les serrures montées sur le portail afin d'éviter d'endommager ce dernier.

Après installation, il convient de vérifier l'ajustement correct du mécanisme ainsi que le bon fonctionnement de l'entrainement, du système de sécurité et du dispositif de déverrouillage d'urgence (le cas échéant).

Si le portail possède un portillon pour piétons, l'entraînement ne doit pas se déclencher ou continuer à fonctionner si le portillon n'est pas fermé correctement.

Il est important que le portail reste toujours parfaitement opérationnel. Tout portail qui bloque ou reste coincé doit être immédiatement réparé. Ne pas essayer de le réparer soi-même, mais faire appel à un spécialiste.

Tenir tous les accessoires supplémentaires hors de portée des enfants. Ne pas laisser les enfants utiliser les boutons ou les télécommandes. La fermeture d'un portail peut provoquer de sérieuses blessures.

Débranchez le courant de l'ouvre-porte de garage avant de commencer toute réparation ou d'ôter un couvercle.

Dans l'installation fixe, il convient de prévoir un sectionneur afin de garantir une coupure sur tous les pôles au moyen d'un interrupteur (avec une course minimale d'ouverture des contacts de 3 mm) ou un fusible séparé.

S'assurer que les personnes qui assurent le montage ou la maintenance ainsi que celles qui utilisent l'ouvre-portail respectent les générales instructions. Conserver ces instructions de sorte à pouvoir les retrouver rapidement.

La protection absolue des zones de pincement et de cisaillement doit être garantie une fois le montage de l'entraînement sur le portail terminé.

Table des matières: Consignes générales de montage et d'utilisation :

Sommaire : Page 1

Contenu : Figure 1

Avant de commencer : Page 2

Liste de contrôle: Page 2

Types de portails/hauteur de montage :

Page 2, Figure 2A-F

Situation du portail :

Page 2, Figure 3 A-F

Butées pour le portail :

Page 2, Figure 3 A-F

Cotes de montage et angle d'ouverture :

Page 2-3, Figure 4 A-B

Ferrures de pilier/Ferrures de portail :

Déverrouillage des bras d'entraînement :

Page 3, Figure 6

Montage des bras d'entraînement :

Travaux de maintenance : page 3

Mise en Service : Page 3

Caractéristiques techniques : Page 3

Pièces de rechange : Figure 9

Contenu 1

(1) Moteur LYN & SCS (1/2) (2) Ferrures de pilier LYN & SCS (3) Clés pour ouvre-portail (2) (4) Ferrures de portail LYN & SCS (1) (5) Condensateur 230V (1)

(6) Notice de montage (1) (7) LYN Clavettes (2) et Bagues (4) (8) SCS Clavettes (2) et Bagues (2) (9) SCS Écrou (1) et Rondelles (1)

Avant de commencer

L'ouvre-portail nécessite un dégagement latéral suffisant pour les mouvements des bras et pour le montage. S'assurer que l'on dispose de l'espace nécessaire. Les portails représentant une charge en torsion élevée doivent être dotés en supplément d'une serrure (électrique) à titre de sécurité!

Le bon automatisation de portail dépend d'un grand nombre de facteurs. Partant d'un portail en bon état de fonctionnement, le "démarriage" est l'opération la plus difficile. Une fois le portail en mouvement, la force nécessaire est en général nettement moins élevée.

• Taille du portail : la taille du portail est un facteur très important. Le vent peut le freiner ou le tordre et donc augmenter fortement la force nécessaire.
• Poids du portail : le facteur poids n'est qu'une grandeur purement indicative et susceptible de différer très fortement des besoins effectifs. Le fonctionnement est le facteur important.
• Influence de la température : des températures extérieures très basses peuvent freiner ou même empêcher le démarrage (modifications du sol, etc.). Des températures extérieures très élevées peuvent provoquer un déclenchement prématuré du dispositif de protection thermique (env. 135°C) (uniquement pour ouvre-portails 230 V).
• Fréquence / durée d'utilisation : le facteur de marche maximal des mécanismes d'ouvre-portails est de l'ordre de 30% (p. ex. 30% d'une heure). Les ouvre-portails 24 Volt peuvent fonctionner en permanence.

ATTENTION : Les ouvre-portails 230 Volt ne sont pas conçus pour fonctionner en permanence à la valeur maximale du facteur de marche (marche en continu). L'entraînement surchauffe et se désactive jusqu'à son retour à la température de mise en marche. La température extérieure et le type de portail sont des facteurs importants pour le facteur de marche effectif.

LISTE De control - preparatifs

Contrôler le contenu de l'emballage et lire attentivement les présentes instructions. S'assurer du parfait fonctionnement de votre système de portail. Le portail doit pivoter de manière régulière, sans à-coups, et ne coincer nulle part. Tenir compte du fait que le sol peut être rehaussé de quelques centimètres en hiver. Afin d'éviter tout mouvement pendulaire gênant, le portail doit être stable et présenter un jeu aussi faible que possible. Plus le battant pivote en douceur, et plus la force devra être réglée avec précision.

Faire une liste du matériel qui sera nécessaire et préparer ce matériel avant de commencer le montage. Ancrages à coller (chevilles solides), vis, butées, câbles, boîtes de dérivation, outils, etc.

TYPES de portails 2

Le type de portail est précisif pour l'emplacement de montage de l'entraînement. Si la butée du portail se trouve au sol, l'entraînement devra également être monté le plus bas possible afin d'éviter de tordre le portail. Utiliser exclusivement des éléments du cadre pour la fixation.

Dans le cas des portails en fer, la fixation de la ferrure du portail doit s'effectuer sur le cadre principal. En cas de doutes quant à la solidité du support existant, prévoir de le renforcer.

TYPES d'E, F

Dans le cas des portails en bois, la fixation de la ferrure doit traverser l'épaisseur du bois. Il est recommandé de prévoir une plaque sur la face extérieure, afin d’empêcher tout risque de desserrage de la fixation au fil du temps. Pour les portails de faible épaisseur, prévoir des renforts supplémentaires, sinon ils ne résisteraient pas à la sollicitation (p. ex. type F).

Quel angle d'ouverture pour le portail ?

90 degrès ou 115 degrès. Un angle d'ouverture supérieur à 115 degrès est éventuellement possible, mais n'est pas recommandé. Motif : l'entraînement tourne toujours à la même vitesse. Plus l'angle d'ouverture du portail est important, et plus le battant doit se déplacer rapidement. Les mouvements deviennent saccadés, ce qui expose les ferrures et le portail à des sollicitations extrêmes.

S'applique aux ouvre-portails sans fins de course : En cas d'angles d'ouverture différents des deux battants, l'entraînement qui a atteint le premier sa position finale continue à "ronronner" en butée (le moteur tourne) et à repousser le battant jusqu'à ce que l'autre moteur ait lui aussi atteint sa position de fin de course (voir figures 3A-F).

Conseil de professionnel : le choix délibéré de cotes A+B (gauche + droite) différentes permet de contrôler le moment d'arrivée en butée finale. Toutefois, ce type de montage sollicite fortement les ferrules et peut entraîner un mouvement saccadé du portail. Cette méthode est réservée aux installateurs expérimentés.

NOTA: Si le portail s'ouvre contre une cloison ou un mur, il existe un risque de coinçement potentiellement dangereux. Si la distance restante lorsque le portail est ouvert est inférieure à 200 mm, cette zone doit être ultérieurement protégée en plus au moyen d'une barrière photoélectrique ou d'une réglette de contacts.

BUTEES 4

Un portail pivotant nécessite une butée fixe en position portail OUVERT et portail FERME. Les butées permettent de menager l'entrainment, le portail et les ferrures. L'utilisation du portail sans butées de fin de course définies entraine un fonctionnement déficient, souvent dangereux, une Usure prématurée ainsi que l'extinction de la garantie!

Ferrures de piliers 5

Le besoin du bon emplacement de la ferrure de pilier est décisif pour le fonctionnement ultérieur de l'installation. Il détermine la distance entre le point de rotation du moteur et celui du portail, et donc l'angle d'ouverture. On parle de côte A et de côte B. Il ne faut pas sous-estimer l'importance de cette côte sur le bon fonctionnement et la qualité du mouvement. Il faut essayer de déterminer la côte optimale pour votre angle d'ouverture dans toutes les circonstances et de l'atteindre aussi précisément que possible. Voir tableau (figure 3F) pour les cotes A/B.

Si le pilier n'est pas assez large, il faut fabriquer une plaque adaptable (figure 5B). Si le pilier est trop étroit, il faut réaliser un évidement (figure 5D) ou déplacer le portail (figure 5C).

Pour atteindre des cotes optimales, il peut s'avérer nécessaire de raccourcir ou de rallonger la plaque de charnière fournie. Lors de la construction d'un nouveau portail, il est possible de jouer sur les cotes A et B lorsque les gonds du portail sont montés de manière correspondante sur les piliers. Avant de fixer définitivement les cotes de montage, vérifier systématiquement que l'entraînement ne cogne pas contre le pilier lors du basculement.

MONTAGE: Les forces exercées par l'entraînement sur le pilier sont très élevées. En général, on peut déjà atteindre des cotes de montage acceptables en soudant directement sur le pilier la plaque de charnière fournie. Dans le cas de piliers écais en pierre ou en béton, il faut souder la pièce de charnière sur une plaque-support et la fixer de sorte que les chevilles ne risquent pas de se détacher lors du fonctionnement. À cet effet, il vaut mieux préférer aux chevilles en acier ou en plastique des systèmes d'ancrage composite à coller, avec une tige filetée collée sans précontrainte dans la maçonnerie. Dans le cas des piliers en maçonnerie, il conviendrait de visser une grande plaque en acier débordant sur plusieurs pierres et sur laquelle la plaque de charnière peut ensuite être soudée. Une autre bonne solution consiste à utiliser une plaque d'équerre fixée sur le pilier.

ACCESSOIRES, CONSEIL 1: En cas de piliers ronds, le programme d'accessoires comprend une ferrure qui permet de simplifier le réglage de la cote A/B (modèle 207917).

ACCESSOIRES, CONSEIL 2: Pour des portails battants ouvrant vers l'extérieur, il est possible de commander une ferrure spéciale.

Ferrures de portail 5

La ferrure de portail doit être montée horizontalement par rapport à la ferrure de pilier. La distance entre les ferrures est appelée cote de fixation. En position fermée du portail, l'entraînement est sorti à 99 %. En position ouverte du portail, l'entraînement est sorti à 1 %. Une RENTREE ou SORTIE complète du piston en service (avec le portail) endommage l'entraînement et conduit à l'extinction de la garantie! Respecter systématiquement la cote de fixation! Cotes, voir fig. 5A. Dans le cas des portails en fer, les fixations doivent être soudées ou montées avec des vis traversant l'épaisseur du portail. Dans ce cas, utiliser de grosses rondelles ou une plaque au dos du portail. Dans le cas des portails en bois, la fixation doit traverser l'épaisseur du bois. Il est fortement recommandé de prévoir une plaque sur la face extérieure, afin d'empêcher tout risque de desserrage de la fixation. Pour les portails en bois ou les cadres métalliques de faible épaisseur, prévoir des renforts, sinon ils ne résisteraient pas à la sollicitation (p. ex. type F).

DEVERROUILAGE 6

Le mécanisme d'entraînement peut être déverrouillé. Le portail peut ensuite être ouvert et actionné à la main (en cas de coupure de courant). Dans le cas des ouvre-portails neufs, le déverrouillage est parfois jugé difficile à manœuvrer / source d'à-coups. Ceci est normal et n'a aucun effet sur la fonction!

Déverrouillage: Engager la clé et la tourner de. Tourner ensuite le levier de déverrouillage de. Fin des opérations. Verrouillage: Tourner le levier vers l'arrière. Dès que le portail se déplace ou que l'entraînement tourne, le mécanisme se reverrouille. La serrure permet ensuite d'empêcher tout déverrouillage intempestif.

Montage des BRAS d'entrainement 7

Déverrouiller l'entraînement. Repousser l'entraînement déverrouillé sur les ferrules et le bloquer à l'aide des goujons et des bagues fournis (figure 7).

Si vous utilisez le trou central ou intérieur de la plaque-charnière pour monter la ferrure de fixation du montant, vous DEVEZ couper la partie restante de la plaque-charnière avant la mise en service du bras. La non-réalisation de cette opération provoquera l'endommagement de la ferrure de fixation. N'utilisez pas de marteau lors du montage de l'actionneur sur la plaque-charnière.

CABLAGE 7

230 VOLT: Le câble de raccordement compte 4 pôles et mesure environ 80 cm de long. Il se monte en prévoyant un coude par rapport à la commande ou vers une boîte de dérivation étanche montée au-dessus du niveau du sol. La pose fixe s'effectue depuis la boîte de dérivation au moyen d'un câble agréé. Le condensateur peut être raccordé dans la boîte de dérivation ou dans la commande.

Raccordement: le condensateur se monte entre les bornes CL et OP. Le branchement entre CL et COM détermine le sens de rotation A. Le branchement entre l'autre borne OP et COM détermine le sens de rotation inverse. Neurtout pas oublier de mettre l'installation à la terre (figure 7B).

24 VOLT: Le câble de raccordement compte 6 pôles et mesure env. 80 cm de long. Il sera posé en formant un coude vers la commande ou vers une boîte de dérivation étanche montée en saillie. La pose à demeure s'effectue depuis la boîte de dérivation au moyen du câble autorisé.

Raccordement : voir instructions de la commande.

Couleurs des câbles : marron/vert/blanc/jaune = capteurs bleu/rouge : moteur 24 Volt.

ACCESSIONE RECOMMANDE: cable de rallonge LA400-JB40 comprehend :

(1) 12m de cable avec bornes (1) Boite de dérivation IP65 (2) Décharges de traction PG 13,5 (1) Matériel de montage

Mise en service initiale

L'ouvre-portail étant déverrouillé, contrôlez à la main le fonctionnement du portail. Une mise en service électrique n'est possible qu'en liaison avec une commande appropriée que vous pouvez acheter en tant qu'accessoire. Veillez systématiquement à respecter les prescriptions de sécurité mécaniques et ÉLECTRIQUES concernant l'installation.

Si la force du portail en mouvement est supérieure à 400 N au niveau de l'arête de fermeture, il est alors nécessaire d'utiliser des dispositifs de sécurité supplémentaires (barrière photoélectrique, rampe de contact).

Travaux de maintenance

Le mécanisme de l'ouvre-portail ne nécessite pas d'entretien. Contrôler régulièrement (une fois par mois) la bonne fixation des ferrures du portail et de l'ouvre-portail. Déverrouiller l'ouvre-portail et tester le fonctionnement du portail. Seul un portail manoeuvrant en douceur pourra fonctionner correctement en liaison avec ouvre-portail. Le montage d'un ouvre-portail n'est pas une solution pour. Remédier à un portail fonctionnant mal.

Pour les ouvre-portails 24 Volt, se reporter aussi à la notice de la commande.

230 Volt

Raccordement secteur (moteur) 220 - 240 Volt / 50Hz

Tension moteur 220-240 Volt

Consommation 1,2A

Puissance absorbée 280W

Condensateur 6,3uF

Largeur maximale du portail 2,5m LYN300

4,0m LYN400

3.0m SCS300

Poids maximal du portail 250kg

Classe I-IP44

Cable de raccordement H07RN-F / 80cm

Force axiale 250N

Vitesse de marche 20mm/s LYN300, SCS300

12mm/s LYN400

Durée de marche 4 minutes

Température de fonctionnement -20°C à +55°C

24 Volt

Raccordement secteur (moteur) 220 - 240 Volt / 50Hz

Tension moteur 24 Volt

Consommation 2A

Puissance absorbée 48W

Largeur maximale du portail 2,5m LYN300

4,0m LYN400

3,0m SCS300

Poids maximal du portail 250kg

Classe I-IP44

Vitesse de marche variable

Temps d'ouverture sec.

Température de fonctionnement -20°C à +55°C

Déclaration de conformité

Les ouvre-portails automatiques modèles LYN300, LYN400, séries SCS300

satisfont aux exigences des sections applicables des normes

EN300220-3 · EN55014 · EN61000-3 · EN60555, EN60335-1 · ETS 300 683 ·

EN60335-1: 2002 • EN60335-2-103: 2003 • EN55014-1: 2000 + A1 + A2 • EN55014-2:

2001·EN61000-3-2:2000·EN61000-3-3:1995 + A1·EN 301 489-3, V1.3.1·EN 300 220-3, V1.1.1·EN 13241-1

ainsi qu'aux dispositions et à tous les compléments

des prescriptions communautaires. 2006/95/EC, 2004/108/EC, 1999/5/EC

Déclaration d'incorporation

Les ouvre-portails automatiques satisfont aux dispositions de la prescription communautaire 89/393/CEE et de ses compléments, sous réserve d’être installés et entretenus conformément aux indications du fabricant et d’être utilisés en liaison avec un portail lui aussi installé et entretenu conformément aux instructions du fabricant.

Le signataire déclare par la présente que l'appareil indiqué ci-dessus ainsi que tous les accessoires indiqués dans le manuel satisfont aux prescriptions et normes précitées.

B. P. Kelkhoff
