РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ LYN300 CHAMBERLAIN

Инструкция – Автоматические приводы ворот серии моделей LYN300, LYN400, SCS300

OKUCIE BRAMY 5 Okucie bramy musi byç montowane w poziomie w stosunku do okucia s∏upa. Odleg∏oÊç mi´dzy okuciami okreÊlana jest wymiarem zamocowania. Gdy brama jest zamkni´ta nap´d wykona∏ ruch wysuwu do 99%. W stanie otwartym bramy po∏o˝enie nap´du odpowiada 1%. Ca∏kowite WSUWANIE albo WYSUWANIE t∏oka podczas dzia∏ania (bramy) powoduje uszkodzenie nap´du i prowadzi do wygaÊni´cia gwarancji!. We wszystkich okolicznoÊciach prosz´ zachowywaç wymiar zamocowania! Wymiary zobacz rysunek 5A. W przypadku bram stalowych, ∏àczniki powinny byç spawane lub przykr´cane skroÊnie. W przypadku skroÊnego skr´cania, stosowaç nale˝y du˝e podk∏adki albo p∏yt´ po drugiej stronie. W przypadku bram drewnianych przy mocowaniu stosowaç wiercenie skroÊne. Mocowanie p∏yty z zewnàtrz jest stanowczo zalecane tak, aby nie mog∏o ono byç poluzowane. Cienkie drewniane bramy bez metalowej ramy muszà byç dodatkowo wzmocnione, aby wytrzymaç ciàg∏e napr´˝enia (np. typu F).

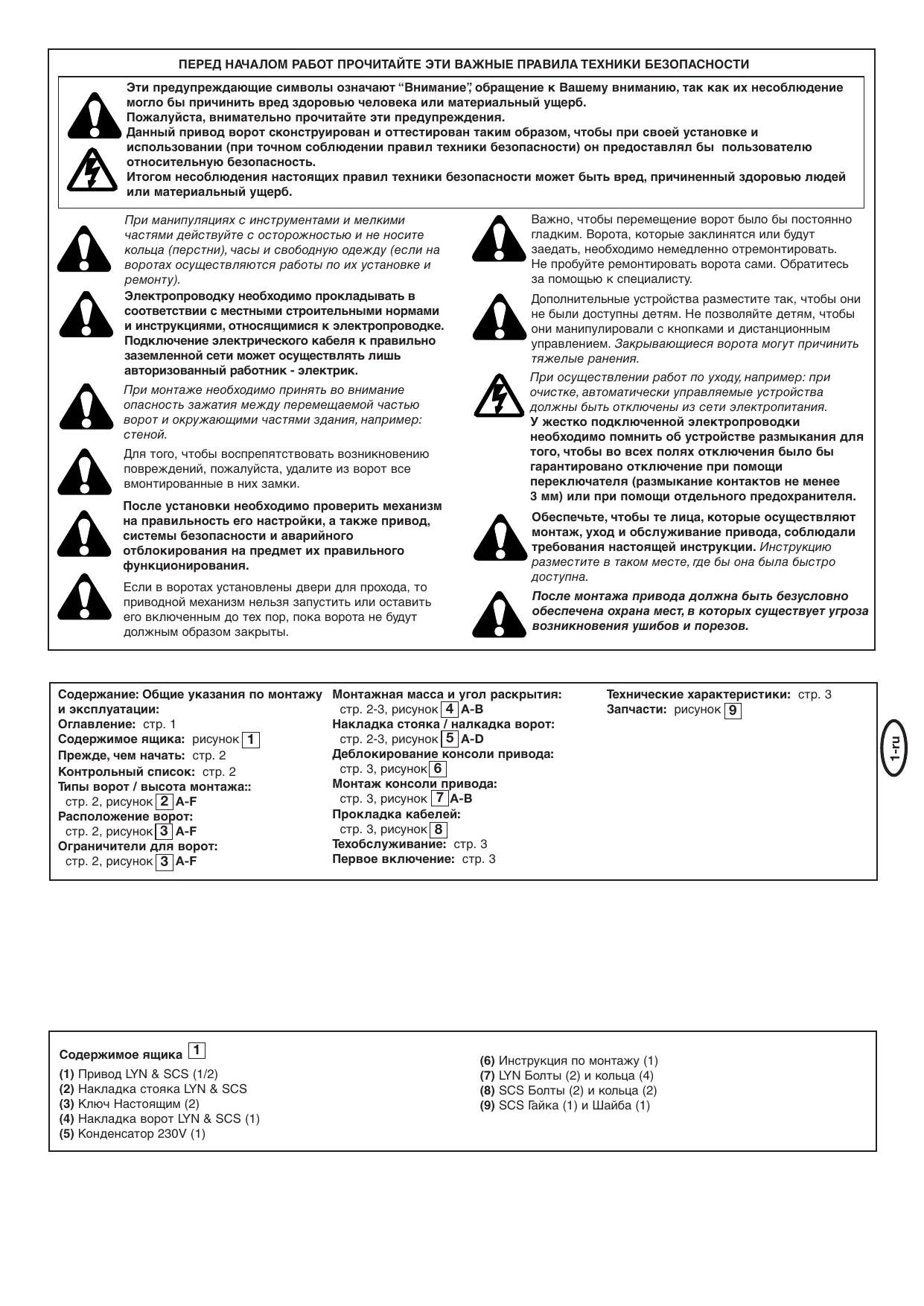

ПЕРЕД НАЧАЛОМ РАБОТ ПРОЧИТАЙТЕ ЭТИ ВАЖНЫЕ ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ Эти предупреждающие символы означают “Внимание”, обращение к Вашему вниманию, так как их несоблюдение могло бы причинить вред здоровью человека или материальный ущерб. 3.0 Пожалуйста, внимательно прочитайте эти предупреждения. Данный привод ворот сконструирован и оттестирован таким образом, чтобы при своей установке и использовании (при точном соблюдении правил техники безопасности) он предоставлял бы пользователю относительную безопасность. Итогом несоблюдения настоящих правил техники безопасности может быть вред, причиненный здоровью людей или материальный ущерб. Важно, чтобы перемещение ворот было бы постоянно гладким. Ворота, которые заклинятся или будут заедать, необходимо немедленно отремонтировать. Не пробуйте ремонтировать ворота сами. Обратитесь за помощью к специалисту.

При манипуляциях с инструментами и мелкими частями действуйте с осторожностью и не носите кольца (перстни), часы и свободную одежду (если на воротах осуществляются работы по их установке и ремонту). Электропроводку необходимо прокладывать в соответствии с местными строительными нормами и инструкциями, относящимися к электропроводке. Подключение электрического кабеля к правильно заземленной сети может осуществлять лишь авторизованный работник - электрик.

Дополнительные устройства разместите так, чтобы они не были доступны детям. Не позволяйте детям, чтобы они манипулировали с кнопками и дистанционным управлением. Закрывающиеся ворота могут причинить тяжелые ранения. При осуществлении работ по уходу, например: при очистке, автоматически управляемые устройства должны быть отключены из сети электропитания. У жестко подключенной электропроводки необходимо помнить об устройстве размыкания для того, чтобы во всех полях отключения было бы гарантировано отключение при помощи переключателя (размыкание контактов не менее 3 мм) или при помощи отдельного предохранителя.

При монтаже необходимо принять во внимание опасность зажатия между перемещаемой частью ворот и окружающими частями здания, например: стеной. Для того, чтобы воспрепятствовать возникновению повреждений, пожалуйста, удалите из ворот все вмонтированные в них замки. После установки необходимо проверить механизм на правильность его настройки, а также привод, системы безопасности и аварийного отблокирования на предмет их правильного функционирования.

Обеспечьте, чтобы те лица, которые осуществляют монтаж, уход и обслуживание привода, соблюдали требования настоящей инструкции. Инструкцию разместите в таком месте, где бы она была быстро доступна.

Если в воротах установлены двери для прохода, то приводной механизм нельзя запустить или оставить его включенным до тех пор, пока ворота не будут должным образом закрыты.

После монтажа привода должна быть безусловно обеспечена охрана мест, в которых существует угроза возникновения ушибов и порезов.

Содержимое ящика 1 (1) Привод LYN & SCS (1/2) (2) Накладка стояка LYN & SCS (3) Ключ Настоящим (2) (4) Накладка ворот LYN & SCS (1) (5) Конденсатор 230V (1)

Технические характеристики: стр. 3 Запчасти: рисунок 9

Инструкция по монтажу (1) LYN Болты (2) и кольца (4) SCS Болты (2) и кольца (2) SCS Гайка (1) и Шайба (1)

Содержание: Общие указания по монтажу Монтажная масса и угол раскрытия: и эксплуатации: стр. 2-3, рисунок 4 A-B Накладка стояка / налкадка ворот: Оглавление: стр. 1 Содержимое ящика: рисунок 1 стр. 2-3, рисунок 5 A-D Деблокирование консоли привода: Прежде, чем начать: стр. 2 стр. 3, рисунок 6 Контрольный список: стр. 2 Монтаж консоли привода: Типы ворот / высота монтажа:: стр. 3, рисунок 7 A-B стр. 2, рисунок 2 A-F Прокладка кабелей: Расположение ворот: стр. 3, рисунок 8 стр. 2, рисунок 3 A-F Техобслуживание: стр. 3 Ограничители для ворот: Первое включение: стр. 3 стр. 2, рисунок 3 A-F

ПРЕЖДЕ, ЧЕМ НАЧНЕТЕ РАБОТАТЬ

Для установки привода и подсоединения к нему плечей требуется свободное место. Пожалуйста, организуйте необходимое свбодное место. Ворота, испытывающие сильную нагрузку от ветра, необходимо в достаточной мере закрепить (электрическим) замком! Существует ряд факторов, которые являются определяющими для выбора правильного привода. Если Вам необходимы хорошо функционирующие ворота, то Вы должны иметь в виду, что самым трудным шагом является “разъезд”. Если ворота находятся в движении, то требуемое усилие значительно ниже. • Размер ворот: Размер ворот представляет собой весьма важный фактор. Ветер может тормозить или перекосить ворота и, тем самым, в значительной мере повысить требуемое усилие. • Масса ворот: Данные о массе ворот представляют собой лишь приблизительную величину, которая может сильно отличаться от действительной необходимости. Главным является их функция. • Температурное влияние: Низкая температура окружающе й среды может затруднять или препятствовать разъезду ворот (изменения поверхности земли и т.п.). Высокая температура окружающей среды может раньше времени включить систему тепловой защиты (около 135∞С) (включать привод только на 230 В). • Рабочая частота / время включения: Приводы имеют максимальное время включения около 30% (например:30% часа). Приводы для 24 В могут быть включены постоянно. ВНИМАНИЕ: 230 В Приводы не были сконструированы таким образом, чт обы они постоянно работали на максимальное время включения (постоянная эксплуатация). Привод слишком перегреется и выключится до тех пор, пока его температура не снизится до температуры включения. Температура окружающей среды и ворота представляют собой важные параметры для действительного времени включения.

Как далеко должно открываться крыло? До 90 градусов или до 115 градусов. Угол открытия более 115 градусов возможен, однако не рекомендован! Причина: Привод всегда работает с постоянной скоростью. Чем больше должны открываться ворота, тем быстрее должно перемещаться крыло. Поэтому перемещения становятся неравномерными, фурнитура и ворота испытывают экстремальные нагрузки. Для приводов без конечных выключателей: Различный угол открытия ведет к тому, что привод, который раньше достигнет своей цели, гудит на ограничителе (работающий двигатель) и давит на ворота до тех пор, пока другой двигатель тоже не достигнет своего конечного положения (рисунок 3A-F). Профессиональный совет: Благодаря специально сделанным различным размерам А + В (влево + вправо) время достижения конечного огграничителя можно контролировать. Однако, при этом способе монтажа, фурнитура испытывает высокие нагрузки и это может привести к постоянному движению ворот. Использование этого метода рекомендуется только для опытного строителя ворот. УКАЗАНИЕ: Если ворота открываются к каменной стене или перегородке, то существует опасность защемления людей. При зазоре менее 200 мм для обеспечения безопасности эта область должна быть дополнительно оборудована фотоячейкой или контактной планкой.

ТИПЫ ВОРОТ 2 Тип ворот является решающим для места монтирования привода. Если ограничитель ворот находится на земле, то привод тоже должен монтироваться как можно ниже для того, чтобы он не смог перекосить ворота. Для прикрепления используйте только части рамы. ТИП А, В, С У железных ворот фурнитура должна быть прикреплена на главной раме. Если Вы не уверены в том, что имеющаяся у Вас балка достаточно с табильна, то ее необходимо усилить. ТИП D, E, F У деревянных ворот должна быть обеспечена возможность перестановки фурнитуры ворот. Рекомендуется использовать доску с внешней стороны для того, чтобы крепления с течением времени не могли ослабнуть. Кроме того, тонкие деревянные ворота необходимо усилить, иначе они не смогут оказать сопротивление нагрузке (например, тип F).

ФУРНИТУРА СТОЙКИ 5 Правильное размещение фурнитуры стойки имеет решающее значение для последующей работы оборудования. Фурнитура определяет расстояние от середины поворота двигателя к середине поворота ворот, а тем самым, и угол поворота. Речь идет о размере А и размере В. Не недооценивайте влияние этих размеров на функции и ход ворот. Попробуйте достигнуть наилучшего размера для Вашего угла открытия при всех обстоятельствах и как можно точнее. См. таблицу для размеров А/В (рисунок 3F). Если стойка недостаточно широка, то можно изготовить щитовой адаптер (рисунок 5В). Если стойка слишком толстая Если стойка недостаточно широка, то можно изготовить щитовой адаптер (рисунок 5D). Если стойка слишком толстая, то ее необходимо сделать тоньше или пересадить ворота., то ее необходимо сделать тоньше или пересадить ворота (рисунок 5C). Возможно, что для достижения оптимальных размеров будет необходимо сократить или нарастить пластины шарнирной петли, которая входит в комплект поставки. У вновь изготовляемых ворот можно, если на стойке правильно смонтировать пальцы ворот, изменить воздействие на размеры А и В. Перед конечным определением монтажных размеров необходимо всегда проверить, не сможет ли привод при его отклонении натолкнуться на стойку. МОНТАЖ: Силы, которыми привод опирается на стойку, весьма высоки. Чаще всего можно достигнуть подходящих монтажных размеров тогда, когда пластина шарнирной петли приваривается непосредственно на стойку. У толстых каменных и бетонных стоек петли необходимо приварить на пластину балки и прикрепить ее так, чтобы дюбели при эксплуатации не могли бы ослабнуть. Лучше всего (по сравнению со стальными или пластиковыми разжимными дюбелями) для этих целей годятся приклеиваемые сочлененные якоря, у которых в кладку вклеивается винтовой шуруп со шлицем. К каменным стойкам должна привинчиваться большая стальная пластина, перекрывающая несколько кирпичей, на которую потом можно приварить пластину шарнирной петли. Для закрепления также хорошо подходит угловая пластина, прикрепленная вокруг грани стойки. 1-Й СОВЕТ ПО ПРИНАДЛЕЖНОСТЯМ: Для круглых стоек может быть смонтирована накладка из состава принадлежностей, которая позволяет упростить регулировку габарита А/В (Модель 207917). 2-Й СОВЕТ ПО ПРИНАДЛЕЖНОСТЯМ: Для ворот, открывающихся наружу, может быть заказана специальная накладка.

КОНТРОЛЬНЫЙ СПИСОК УСТАНОВКИ - ПОДГОТОВКА Проверьте содержимое упаковки и внимательно изучите инструкцию. Обеспечьте правильное функционирование Вашего оборудования. Ворота должны перемещаться равномерно и постоянно и не должны нигде задерживаться. Подумайте над тем, что уровень почвы в зимний период может повыситься на несколько сантиметров. Чтобы предупредить мешающие маятниковые перемещения, ворота должны быть стабильными и, если это возможно, без люфта. Чем легче ворота, тем тоньше можно отрегулировать необходимую силу. Определите, какой материал Вам будет необходим и подготовьте его еще до начала монтажа, например: приклеивающиеся держатели (стабильные дюбели), винты, ограничители, кабели, распределители, инструменты и т.п.

ОГРАНИЧИТЕЛИ ХОДА 4 Для вращающихся ворот требуется прочный ограничитель для открытия и закрытия ворот. Ограничители защищают привод, ворота и фурнитуру. Работа ворот без прочных конечных ограничителей ведет к ухудшению хода ворот, этот ход часто небезопасен, означает досрочный износ и ведет к прекращению гарантии!

ОТБЛОКИРОВАНИЕ 6 Приводной механизм можно отблокировать. После этого ворота можно открыть и управлять ими вручную (при отключении электропитания). У новых приводов кажется, что отблокирование осуществляется весьма туго. Это нормально и не оказывает влияния на функции устройства! Отблокирование: Вставьте цилиндрический ключ и поверните его на 180 градусов. После этого поверните отблокирующую рукоятку тоже на 180 градусов. Привод отблокирован! Блокировка: Поверните ручку назад. Как только ворота начнут перемещаться или включится привод, приводные устройства будут снова заблокированы. При помощи ключа ручку можно зафиксировать для неумышленного отблокирования. МОНТАЖ ВЕДУЩИХ ПЛЕЧЕЙ 7 Отблокируйте привод. Переместите отблокированный привод на фурнитуру и зафиксируйте его при помощи пальцев и дисков, которые входят в комплект поставки (рисунок 7). Если на накладке стойки используется среднее или внутреннее крепежные отверстия, то перед вводом в эксплуатацию накладка должна быть обрезана, чтобы оставалось достаточно свободного пространства для работы привода. При несоблюдении этого требования пирвод может погнуть стойку! Если привод все же наехал на стойку, то в этой ситуации нельзя пользоваться молотком или другим подобным инструментом. КАБЕЛИ 7 230 В: Кабель подключения является четырехполюсным и имеет длину около 80 см. Кабель по дуге проведен к системе управления или к герметичной коробке распределителя, устанавливаемой над землей. От распределителя при помощи ослабленного кабеля продолжает отходить неподвижный развод. Конденсатор можно подключить в распределителе или в системе управления. Подключение: Конденсатор присоединяется между зажимами ОР и CL. ОР и СОМ задают направление вращения А. CL и СОМ задают вращение в обратном направлении. Никогда не забывайте о необходимости заземлить систему (рисунок 7B). 24 В: Кабель подключения является шестиполюсным, имеет длину около 80 см и прокладывается по отводу к блоку управления или к водонепроницаемой распределительной коробке, закрепляемой над землей. От распределительной коробки выполняется постоянная проводка с использованием разрешенного кабеля. Подключение: См. инструкцию для блока управления. Цветная маркировка кабеля: Коричневый /зеленый/желтый=датчики Синий/красный: двигатель 24 В СОВЕТ ПО ПРИНАДЛЕЖНОСТЯМ: Удлинительный кабель LA400-JB40 Включает: (1) Кабель 12 м с клеммами (1) Распределительная коробка IP65 (2) Разгрузчик механических напряжений PG 13,5 (1) Монтажные материалы ВВОД В ЭКСПЛУАТАЦИЮ Проверьте работу ворот в разблокированном состоянии рукой. Электрическое включение ворот возможно только с соответствующим блоком управления, который можно приобрести как принадлежность. Всегда следует следить за тем, чтобы в установке выполнялись относящиеся к ней правила техники безопасности для механических и электрических компонентов. Если усилие движущегося крыла ворот, измеренное на замыкающей кромке, выше 400 Н, то должны использоваться дополнительные устройства техники безопасности (фотоячейки, контактные планки). Эти устройства должны удовлетворять требованиям EN60335-2-103.

Работы по техобслуживанию Механика привода не требует обслуживания. Периодически (ежемесячно) необходимо контролировать надежность крепления накладок ворот и привода. Разблокируйте привод проверьте действие ворот. Только ворота, обладающие легким ходом, могут хорошо функционировать с приводом. Привод не должен использоваться для компенсации подвижности ворот. В случае привода, работающего от 24 В, см. также инструкцию для блока управления.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 230 В Подключение к сети (мотор) Напряжение электродвигателя Потребляемый ток Потреблямая мощность Конденсатор Макс. ширина ворот

Макс. масса ворот Класс защиты Каблель подключения Аксиальное усилие Скорость хода Длительность хода Интервал температур 24 В Подключение к сети (мотор) Напряжение электродвигателя Потребляемый ток Потреблямая мощность Макс. ширина ворот

Макс. масса ворот Класс защиты Усилие (номинальное) Скорость хода Время открывания на 90O сек.

220 – 240 B/ 50Hz 220-240 B 1,2A 280W 6,3µF 2,5m LYN300 4,0m LYN400 3,0m SCS300 250kg I - IP 44 H07RN-F / 80cm 250N 20mm/s LYN300, SCS300 12mm/s LYN400 4 минуты от -20∞С до +55∞С

220 – 240 B/ 50Hz 24 B 2A 48W 2,5m LYN300 4,0m LYN400 3,0m SCS300 250kg I - IP 44 250 Н переменная около 12 LYN300 около 14 LYN400 около 10 SCS300 от -20∞С до +55∞С

Заявление о соответствии Автоматические приводы ворот серии моделей LYN300, LYN400, SCS300 удовлетворяют требованиям действующих разделов стандартов EN300220-3, EN55014, EN61000, EN61000-3, EN60555, EN60335-1, EТS 300 683, EN60335-1:2002, EN60335-2-103:2003, EN55014-1: 2000+А1+А2, EN55014-2:2001, EN61000-3-2:2000, EN61000-3-3:1995+А1, EN 301 489-3. V1.3.1, EN 300 220-3 V1.1.1, EN 13241-1, а также определений и других дополнений директив ЕС2006/95/ЕС, 2004/108/ЕС, 1999/5/EG

Заявление о включении Автоматические приводы ворот удовлетворяют определениям директивы ЕС 89/393/ЕЕС и ее дополнениям при условии, если эти приводы установлены и обслуживаются с соблюдением инструкций изготовителя и используются с воротами, которые также установлены и облсуживаются в соответствии с инструкцией изготовителя. Настоящим нижеподписавшийся заявляет, что вышеупомянутое устройство, а также все приведенные в руководстве принадлежности, соответствуют вышеназванным директивам и стандартам.

B. P. Kelkhoff Manager, Regulatory Affairs Chamberlain GmbH D-66793 Saarwellingen January, 2008

ФУРНИТУРА ВОРОТ 5 Привод необходимо смонтировать горизонтально к фурнитуре стойки. Расстояние между частями фурнитуры называется размером крепления. При закрытом положении ворот привод высунут на 99%. В открытом положении ворот привод высунут на 1%. Полное выдвигание или задвигание поршня в процессе эксплуатации (с воротами) повреждает привод и ведет к прекращению гарантии! В любом случае соблюдайте размер креплений! Размеры см. на рисунке 5А. У железных ворот прикрепляемые части должны привариваться или привинчиваться. При сверлении на задней стороне необходимо использовать толстые подкладки или доску. У деревянных ворот прикрепляемые части необходимо привинтить. Настоятельно рекомендуем установить пластину с внешней стороны для того, чтобы крепления не могли бы разболтаться. Тонкие деревянные ворота без железных рам необходимо в достаточной мере усилить, так как иначе ворота не смогут противостоять постоянной нагрузке (например, тип F).
