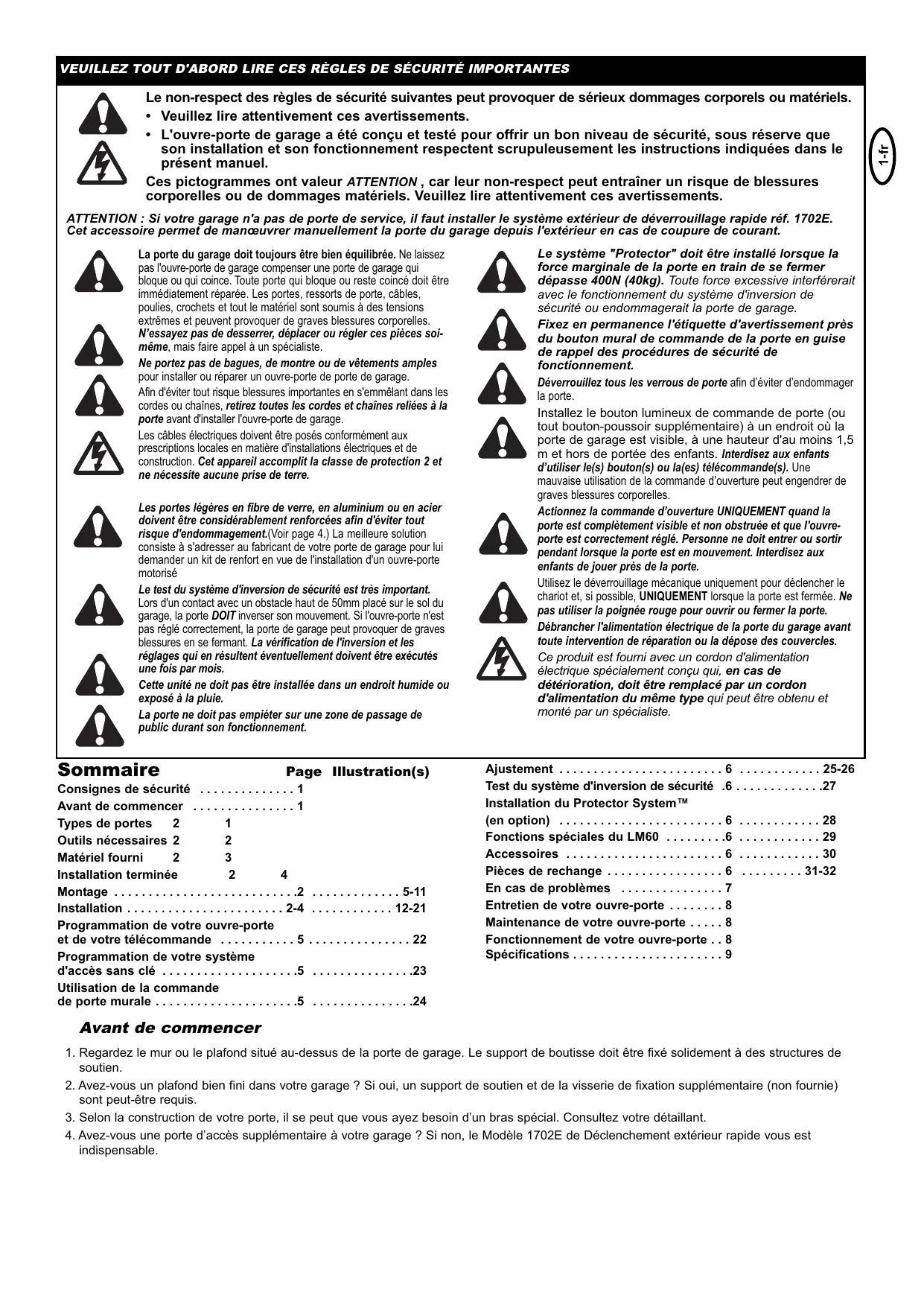

Ces pictogrammes ont valeur ATTENTION , car leur non-respect peut entraîner un risque de blessures corporelles ou de dommages matériels. Veuillez lire attentivement ces avertissements. ATTENTION : Si votre garage n'a pas de porte de service, il faut installer le système extérieur de déverrouillage rapide réf. 1702E. Cet accessoire permet de manœuvrer manuellement la porte du garage depuis l'extérieur en cas de coupure de courant. La porte du garage doit toujours être bien équilibrée. Ne laissez pas l'ouvre-porte de garage compenser une porte de garage qui bloque ou qui coince. Toute porte qui bloque ou reste coincé doit être immédiatement réparée. Les portes, ressorts de porte, câbles, poulies, crochets et tout le matériel sont soumis à des tensions extrêmes et peuvent provoquer de graves blessures corporelles. N’essayez pas de desserrer, déplacer ou régler ces pièces soimême, mais faire appel à un spécialiste. Ne portez pas de bagues, de montre ou de vêtements amples pour installer ou réparer un ouvre-porte de porte de garage. Afin d'éviter tout risque blessures importantes en s'emmêlant dans les cordes ou chaînes, retirez toutes les cordes et chaînes reliées à la porte avant d'installer l'ouvre-porte de garage. Les câbles électriques doivent être posés conformément aux prescriptions locales en matière d'installations électriques et de construction. Cet appareil accomplit la classe de protection 2 et ne nécessite aucune prise de terre. Les portes légères en fibre de verre, en aluminium ou en acier doivent être considérablement renforcées afin d'éviter tout risque d'endommagement.(Voir page 4.) La meilleure solution consiste à s'adresser au fabricant de votre porte de garage pour lui demander un kit de renfort en vue de l'installation d'un ouvre-porte motorisé Le test du système d'inversion de sécurité est très important. Lors d'un contact avec un obstacle haut de 50mm placé sur le sol du garage, la porte DOIT inverser son mouvement. Si l'ouvre-porte n'est pas réglé correctement, la porte de garage peut provoquer de graves blessures en se fermant. La vérification de l'inversion et les réglages qui en résultent éventuellement doivent être exécutés une fois par mois. Cette unité ne doit pas être installée dans un endroit humide ou exposé à la pluie. La porte ne doit pas empiéter sur une zone de passage de public durant son fonctionnement.
Déverrouillez tous les verrous de porte afin d’éviter d’endommager la porte. Installez le bouton lumineux de commande de porte (ou tout bouton-poussoir supplémentaire) à un endroit où la porte de garage est visible, à une hauteur d'au moins 1,5 m et hors de portée des enfants. Interdisez aux enfants d’utiliser le(s) bouton(s) ou la(es) télécommande(s). Une mauvaise utilisation de la commande d’ouverture peut engendrer de graves blessures corporelles. Actionnez la commande d’ouverture UNIQUEMENT quand la porte est complètement visible et non obstruée et que l'ouvreporte est correctement réglé. Personne ne doit entrer ou sortir pendant lorsque la porte est en mouvement. Interdisez aux enfants de jouer près de la porte. Utilisez le déverrouillage mécanique uniquement pour déclencher le chariot et, si possible, UNIQUEMENT lorsque la porte est fermée. Ne pas utiliser la poignée rouge pour ouvrir ou fermer la porte. Débrancher l'alimentation électrique de la porte du garage avant toute intervention de réparation ou la dépose des couvercles. Ce produit est fourni avec un cordon d'alimentation électrique spécialement conçu qui, en cas de détérioration, doit être remplacé par un cordon d'alimentation du même type qui peut être obtenu et monté par un spécialiste.
Test du système d'inversion de sécurité .6 Installation du Protector System™ (en option) . . . . . . . . . . . . . . . . . . . . . . . . 6 Fonctions spéciales du LM60 . . . . . . . . .6 Accessoires . . . . . . . . . . . . . . . . . . . . . . . 6 2. Avez-vous un plafond bien fini dans votre garage ? Si oui, un support de soutien et de la visserie de fixation supplémentaire (non fournie) sont peut-être requis. 3. Selon la construction de votre porte, il se peut que vous ayez besoin d’un bras spécial. Consultez votre détaillant. 4. Avez-vous une porte d’accès supplémentaire à votre garage ? Si non, le Modèle 1702E de Déclenchement extérieur rapide vous est indispensable.
Bras spécial – The Chamberlain Arm™ à utiliser sur les types de porte B et D.
(1) Manchon de boutisse (9) Cache ampoule (2) Support de poulie libre (10) Corde et poignée de déclenchement manuel (3) Chariot (11) Bras de porte incurvé (4) Rail (12) Bras de porte droit (15) Bras de dégagement du (8) Ouvre-porte chariot
Chamberlain Arm™ ainsi que ce manuel d'utilisateur lors de l'assemblage du rail.
Appliquez de la graisse (1) sur les bords intérieurs des sections du rail. Placez les éléments du rail (2) sur une surface plane en vue de l'assemblage. Les quatre sections du rail sont toutes interchangeables. Faites glisser le support de rail (3) sur la section de rail. Reliez le rail en faisant glisser le support de ce dernier sur la section suivante. Tapez l'ensemble du rail (4) sur le morceau de bois (5) jusqu'à ce que les sections de rail affleurent. Recommencez avec les sections de rail suivantes.
Retirez la chaîne/courroie du carton et déposez-la sur le sol (sans la tordre). A. Chaîne : Poussez les broches de la barrette de liaison principale (3) dans le maillon de la chaîne (4) et dans le trou du chariot (5).(voir illustration) Poussez le capuchon (2) au-dessus des broches et sur les encoches. Faites glisser le ressort clipsable (1) sur le capuchon et sur les encoches des broches jusqu'à ce que les deux broches soient bien fixées à leur place. B. Courroie : Accrochez l'élément de connexion (6) du chariot dans la fente (7) située sur le chariot (8).
à insérer le support de poulie libre comme illustré. La flèche sur le chariot (7) doit être orientée vers l'extrémité avant (boutisse) du rail (4). Poussez le support de poulie libre vers l'extrémité avant (boutisse) du rail (4). Insérez le boulon à tête bombée (5) dans l'évidement de boulon situé dans le support de poulie libre (6).
Faites glisser le chariot extérieur (1) dans l'extrémité arrière (ouvreporte) de l'ensemble du rail (2) ; veillez à ce que l'extrémité comportant le bras de dégagement du chariot (3) soit tournée vers le mécanisme d'ouverture. Faites glisser le chariot extérieur jusqu'en bas du rail jusqu'à ce qu'il s'engage dans le chariot intérieur.
Retirez les quatre boulons à rondelle (1) du haut de l'ouvre-porte. Placez le rail (2) sur l'ouvre-porte, mettez à niveau avec la butée (3) située en haut de l'ouvre-porte. Enroulez la chaîne/courroie (4) sur la roue dentée (5). Poussez l'ensemble support de poulie libre vers l'avant du rail afin d'éliminer le mou en trop de la chaîne/courroie. Alignez les trous des boulons sur les supports (6) avec ceux de l'ouvre-porte. Fixez les supports à l'ouvre-porte à l'aide des boulons précédemment retirés. Serrez les boulons correctement. Les dents de la roue d'entraînement de l'ouvre-porte doivent s'engrener sur la chaîne/courroie. ATTENTION : Utilisez uniquement les boulons montés dans le haut de l'ouvre-porte. L'utilisation d'autres boulons endommagerait sérieusement l'ouvre-porte.
Placez le couvercle de la roue dentée (1) sur le haut de l'ouvre-porte (2), fixez à l'aide des vis (3). Insérez le boulon (4) dans le trou de butée de chariot (5), fixez à l'aide de la rondelle (6) et de l'écrou (7).
Faites glisser le manchon de boutisse (1) sur le rail (5). Faites glisser la rondelle plate (3), le ressort (2) et la rondelle (3) sur le boulon à tête bombée (4). Vissez à la main l'écrou (6) sur le boulon à tête bombée. Serrer l'écrou à l'aide de la clé à fourche (7) jusqu'à ce que la chaîne ou la courroie crantée se trouve à environ 2 mm au-dessus de la base du rail au niveau du milieu. NE PAS TROP TENDRE LA CHAINE OU LA COURROIE CRANTEE ! Voir image (8).
Ouvrez tous les verrous de porte de garage existants pour éviter d’endommager votre porte. Afin d’éviter de sérieux dommages corporels par suite d’enchevêtrements, otez toutes les cordes reliées à la porte de garage avant d’installer l’ouvre-porte. Il est recommandé d’installer l’ouvre-porte à plus de 2,1m au-dessus du sol, si l’espace le permet.
Vous pouvez fixer le support de boutisse soit au mur de boutisse (1) ou au plafond (3). Suivez les indications qui correspondent le mieux à votre cas particulier. Lorsque la porte de garage est fermée, faites une marque pour indiquer son centre vertical (2). Prolongez la ligne jusqu’au mur de boutisse situé au-dessus de la porte. Ouvrez la porte jusqu'à son point de course le plus haut. Tracez un trait horizontal d'intersection (4) sur le mur de boutisse à 5cm au-dessus du point haut afin de prévoir un espace libre de déplacement pour le bord supérieur de la porte.
REMARQUE : reportez-vous au trait horizontal et à l'axe vertical créés à l'étape 12 pour positionner correctement le support de boutisse. A. Montage au mur : centrez le support de boutisse (1) sur l'axe vertical (2) avec le bord inférieur du support de boutisse sur le trait horizontal (4) (avec la flèche vers le plafond). Repérez tous les trous du support de boutisse (5). Percez des trous de guidage de 4,5mm et fixez le support de boutisse à l'aide des vis à bois (3). B. Montage au plafond : prolongez l'axe vertical (2) sur le plafond. Centrez le support de boutisse (1) sur le repère vertical sans dépasser 150mm par rapport au mur. Veillez à ce que la flèche pointe vers l'ouvre-porte. Repérez tous les trous du support de boutisse (5). Percez des trous de guidage de 4,5mm et fixez le support de boutisse à l'aide des vis à bois (3). Pour un montage à un plafond en béton, utilisez les pièces d'ancrages à béton (6) fournies.
Placez l’ouvre-porte sur le sol du garage, en dessous du support de boutisse. Utilisez l’emballage pour protéger le couvercle. Levez le rail jusqu'à ce que les trous situés dans le manchon de boutisse et ceux situés dans le support de boutisse soient alignés. Assemblez à l'aide de l'axe d'assemblage (1). Insérez la bague de fixation (2) pour fixer. N.B.: Pour permettre au rail de dégager les ressorts d’une porte articulée, il peut être nécessaire de poser l’ouvre-porte sur un support provisoire. L’ouvre-porte doit soit être fixé à un support provisoire, soit être maintenu fermement en place par une autre personne.
(Figure A) pour fournir un soutien rigide. Sur des plafonds finis (Figure B), installez un support de métal résistant (non fourni) (4) sur le soutien structurel avant de monter l’ouvre-porte. Pour montage dans un plafond en béton (Figure C), utiliser les ancrages pour béton fournis (5). De chaque côté de l’ouvre-porte, mesurez la distance de l’ouvre-porte jusqu’au soutien structurel (ou plafond). Coupez les deux morceaux des supports pendants à la longueur requise. Aplatissez une extrémité de chaque support et tordez- la ou recourbez-la, afin qu’elle s’ajuste aux angles de fixation. Ne les tordez pas au niveau des trous du support. Percez des trous de guidage d’environ 4,5mm dans les soutiens structurels (ou plafond). Fixez les supports aux soutiens à l'aide des vis à bois (2). Soulevez l’ouvre-porte et fixez-le aux supports pendants à l’aide des vis, des rondelles et des écrous (3). Assurez-vous que le rail est bien centré au-dessus de la porte. OTEZ la planche de 25mm. Faites fonctionner la porte manuellement. Si la porte bute contre le rail, surélevez le support de boutisse. Prenez la graisse de rail et lubrifiez la surface inférieure du rail (6).
Faites passer une extrémité de la corde (1) à travers le trou situé en haut de la poignée rouge, de sorte que le mot "NOTICE" se lise juste sur le dessus, tel qu’indiqué (3). Fixez solidement avec un noeud (2). Le noeud doit se trouver au moins à 25mm de l’extrémité de la corde pour ne pas glisser. Faites passer l’autre extrémité de la corde à travers le trou du bras de dégagement du chariot extérieur (4). Ajustez la longueur de la corde de sorte que la poignée se trouve à 1,8m au-dessus du sol. Fixez solidement avec un noeud. N.B.: Si vous devez couper la corde, faites fondre l’extrémité à l’aide d’une allumette ou d’un briquet pour éviter qu’elle ne s’effrange.
POUR EVITER DES DIFFICULTES D’INSTALLATION, NE FAITES PAS FONCTIONNER L’OUVRE-PORTE DE GARAGE AVANT D’AVOIR LU L’INSTRUCTION DE LE FAIRE. Branchez l’ouvre-porte uniquement à une prise contrôlée par un interrupteur à double pôle.
N.B.: Une planche de 25mm d’épaisseur (1) peut s’avérer utile pour établir la distance idéale entre la porte et le rail (à moins que la hauteur soit insuffisante). Posez le rail sur le haut d’un escabeau. Ouvrez la porte de garage. Placez une planche de 25mm d’épaisseur (1) à plat sur la partie supérieure de la porte, près de la ligne de repère du centre, tel qu’indiqué. Posez le rail sur la planche. Si la porte, une fois levée, vient heurter le chariot, tirer sur le bras de relâche du chariot pour déconnecter les sections intérieuresexterieures. Le chariot peut rester déconnecté jusqu'à ce que le bras de porte soit complètement connecté au chariot.
Tirez doucement la lentille (2) vers le bas jusqu'à ce que la charnière de celle-ci soit en position complètement ouverte. Ne retirez pas la lentille. Installez une ampoule (1) de 24V/21W maximum dans la douille comme illustré. La lampe s'allumera et restera allumée pendant 2-1/2 minutes lorsque le courant est branché. Au bout des 2-1/2 minutes, elle s'éteindra. Effectuez la procédure inverse pour fermer la lentille. Remplacez les ampoules grillées par des ampoules à construction renforcée (anti-choc).
Si votre porte est de type auvent, un kit de conversion du bras de la porte vous est nécessaire. Suivez la notice d’installation incluse avec le bras de porte de remplacement. Prenez le plus grand soin en sortant et en assemblant les pièces de conversion du bras. Ne posez pas les doigts sur les parties coulissantes.
1,5m au-dessus du sol.
Mode d’installation de portes en sections et en une pièce : Le support de porte (1) possède des trous de fixation gauche et droit. Si votre installation nécessite des trous de fixation supérieur et inférieur, utilisez le support de porte et la plaque de support de porte (2) comme illustré. 1. Centrez le support de porte (avec ou sans sa plaque, selon le cas) sur la face interne supérieure de la porte comme illustré. Repérez les trous. A. Porte d'un seul tenant ou porte sectionnelle à un rail : monter la ferrure de porte à l'intérieur et en haut au niveau de la porte. B. Porte sectionnelle avec deux rails horizontaux : monter la ferrure de porte à 150 - 250 mm de l'arête supérieure de la porte. 2. A. Portes en bois Percez des trous de 8mm et fixez le support de porte à l'aide de l'écrou, de la rondelle frein et du boulon à tête bombée (3). B. Portes en tôle Fixez à l'aide des vis à bois (4). C. Option de porte en une pièce Fixez à l'aide des vis à bois (4).
A. INSTALLATION DE LA PORTE EN UNE PIECE: Fixez les sections de bras de porte droite (1) et incurvée (2) ensemble à la longueur maximale possible (moyennant un chevauchement de 2 ou 3 trous) à l'aide de la quincaillerie (3, 4 et 5). Porte fermée, reliez la section de bras de porte droite (1) au support de porte à l'aide de l'axe d'assemblage (6). Fixez à l'aide de la bague de fixation (7). Déconnectez les chariots intérieur et extérieur. Faites glisser le chariot extérieur en arrière vers l'ouvre-porte et reliez le bras incurvé (2) au trou de connexion situé dans le chariot (8) à l'aide de l'axe d'assemblage (6). Il peut s'avérer nécessaire de soulever légèrement la porte pour permettre la jonction. Fixez à l'aide de la bague de fixation (7). REMARQUE : Lors du réglage de la fin de course supérieure, la porte ne doit pas être inclinée vers l'arrière lorsqu'elle est complètement ouverte. Une légère inclinaison vers l'arrière (9) entraînerait un inutile redressement et/ou fonctionnement saccadé lors de l'ouverture ou de la fermeture de la porte à partir de la position d'ouverture complète. B. INSTALLATION D'UNE PORTE SECTIONNELLE : Connectez suivant la figure B, puis passez à l'étape n°21.
Fixez l'étiquette d'avertissement en permanence au mur, près du bouton de commande de porte, en guise de rappel des procédures de sécurité de fonctionnement. 2 bornes (1) figurent à l'arrière de la commande de porte (2). Dénudez environ 6mm de l'isolation du fil de sonnerie (4). Séparez les fils suffisamment pour relier le fil blanc/rouge à la borne RED (rouge) n°1 et le fil blanc à la borne WHT (blanche) n°2. Fixez le bouton de commande de porte à un mur intérieur du garage à l'aide des vis à tôle (3) fournies. Percez des trous de 4mm et utilisez les pièces d'ancrage (6) en cas d'installation sur cloison sèche. Un endroit pratique est à côté de la porte de service et hors de portée des enfants. Faites parcourir le fil vers le haut du mur et le long du plafond jusqu'à l'ouvre-porte de garage. Utilisez des agrafes isolées (5) pour fixer le fil. Les raccords rapides du récepteur sont situés derrière la lentille de la lampe de l'ouvre-porte. Connectez le fil de sonnerie aux bornes comme suit : blanc/rouge avec rouge (1) et blanc avec blanc (2). Fonctionnement du bouton de commande Appuyez pour ouvrir ou fermer la porte. Appuyez une nouvelle fois pour arrêter la porte en mouvement. Commande de porte multifonctions (78LM accessoire en option): Appuyez sur le carré blanc pour fermer ou ouvrir la porte. Pressez-le pour arrêter la porte pendant qu’elle est en mouvement. Dispositif d’éclairage: appuyez sur le bouton lumineux pour allumer ou éteindre l’ampoule de l’ouvre-porte. Si vous allumez l’ampoule, l’ouvreporte est activé et l’ampoule reste éclairée pendant 2-1/2 minutes. Appuyez à nouveau pour l’éteindre plus rapidement. Le bouton lumineux ne commande pas l’ampoule de l’ouvre-porte quand la porte est en mouvement. Dispositifs de verrouillage: Empêche le fonctionnement de la porte à partir de télécommandes portables. Cependant, la porte s’ouvre et se ferme à partir du bouton-poussoir de la commande de la porte, des accessoires du système de verrouillage extérieur et du système d’ouverture sans clé. • Pour mettre en marche: pressez et maintenez le bouton de verrouillage pendant 2 secondes. Le voyant du bouton-poussoir clignote tant que le dispositif de verrouillage est enclenché. • Pour éteindre: pressez et maintenez le bouton de verrouillage pendant 2 secondes. Le voyant du bouton-poussoir s’arrête alors de clignoter. La fonction verrouillage s'éteint également chaque fois que le bouton "LEARN" du panneau de l'ouvre-porte est actionné.
Personne ne doit entrer ni sortir du garage lorsque la porte est en mouvement. Ne laissez pas les enfants manipuler le(s) bouton(s)poussoir ni la/les télécommandes(s). Ne laissez pas les enfants jouer à proximité. Votre récepteur d’ouvre-porte de garage et l’émetteur à distance (télécommande) sont programmés sur le même code. Si vous achetez des télécommandes supplémentaires, l'ouvre-porte de garage doit être programmé pour accepter les nouveaux codes des télécommandes. Pour programmer le récepteur pour qu'il accepte des codes de télécommande supplémentaires : utilisation du bouton orange "LEARN"
Faites fonctionner l'ouvre-porte uniquement lorsque la porte est entièrement visible, sans obstacles et ajustée correctement. Personne ne doit entrer, ni sortir du garage lorsque la porte est en mouvement. Ne laissez pas les enfants manipuler le(s) bouton(s)-poussoir(s), ni la(les) télécommande(s). Ne laissez pas les enfants jouer à proximité. REMARQUE : Votre nouveau système d'accès sans clé doit être programmé pour pouvoir faire fonctionner votre ouvre-porte de garage. Pour programmer le récepteur pour qu'il accepte des codes de télécommande supplémentaires : utilisation du bouton orange "LEARN" : 1. Pressez et relâchez le bouton orange "learn" (1) de l'ouvre-porte. Le voyant d'enregistrement (learn) s'allume en continu pendant 30 secondes.
Le code a été enregistré. Si l'ampoule n'est pas installée, deux déclics seront audibles.
3. Continuez à maintenir les deux boutons enfoncés tout en appuyant sur la barre-poussoir de la commande de porte multi-fonctions (les trois boutons sont maintenus enfoncés) (6). 4. Relâchez les boutons lorsque la lampe de l'ouvre-porte clignote. Le code a été enregistré. Si l'ampoule n'est pas installée, deux déclics seront audibles (7). Désormais, l'ouvre-porte fonctionnera lorsque le bouton-poussoir de la télécommande sera actionné. Si vous relâchez le bouton-poussoir de la télécommande avant que la lampe de l'ouvre-porte ne clignote, ce dernier n'enregistrera pas le code. Pour effacer tous les codes des télécommandes Pour désactiver une télécommande, commencez par effacer tous les codes : pressez et maintenez enfoncé le bouton orange "learn" de l'ouvre-porte jusqu'à ce que le voyant d'enregistrement (learn) s'éteigne (environ 6 secondes). Tous les codes précédents sont alors effacés. Reprogrammez chaque télécommande ou système d'accès sans clé que vous souhaitez utiliser. Télécommande 3 canaux Le fonctionnement du grand bouton, si ce dernier est fourni avec votre ouvre-porte de garage, est programmé en usine. Des boutons supplémentaires sur toute télécommande 3 canaux à code tournant (rolling code) ou mini-télécommande peuvent être programmés pour faire marcher cet ouvre-porte ou d'autres ouvre-portes de garage à code tournant.
3. Continuez à maintenir les boutons ENTER et LIGHT enfoncés tout en appuyant sur la barre-poussoir de la commande de porte multifonctions (les trois boutons sont maintenus enfoncés). 4. Relâchez les boutons lorsque la lampe de l'ouvre-porte clignote. Le code a été enregistré. Si l'ampoule n'est pas installée, deux déclics seront audibles.
LA COMMANDE DE PORTE MULTI-FONCTIONS Appuyez sur la barre-poussoir (1) pour ouvrir ou fermer la porte. Appuyez une nouvelle fois pour arrêter la porte. Fonction lampe Appuyez sur le bouton de la lampe (Light) (2) pour allumer ou éteindre la lampe de l'ouvre-porte. Celle-ci n'est pas commandée lorsque la porte est en mouvement. Si vous l'allumez et actionnez l'ouvre-porte, la lampe reste allumée pendant 2-1/2 minutes. Rappuyez pour l'éteindre avant ce délai. Fonction verrouillage Conçue pour empêcher le fonctionnement de la porte à partir des télécommandes portatives. Cependant, la porte s'ouvre et se ferme à partir de la commande de porte, du verrou extérieur et des accessoires du système d'accès sans clé. Pour activer la fonction, pressez et maintenez le bouton de verrouillage (Lock) (3) enfoncé pendant 2 secondes. La lampe de la barre-poussoir clignote tant que la fonction verrouillage est active. Pour éteindre la fonction, pressez et maintenez le bouton de verrouillage une nouvelle fois enfoncé pendant 2 secondes. La lampe de la barre-poussoir cesse de clignoter. La fonction verrouillage s'éteint également chaque fois que le bouton "LEARN" du panneau de l'ouvre-porte est actionné.
Pour programmer les fins de course : 1. Ouvrez la lentille de la lampe. Pressez et maintenez enfoncé le bouton noir (1) jusqu'à ce que le voyant jaune (3) se mette à clignoter lentement, puis relâchez-le. 2. Pressez et maintenez enfoncé le bouton noir (1) jusqu'à ce que la porte atteigne la position d'ouverture souhaitée. Ajustez la position de la porte à l'aide des boutons noir (1) et orange (2). Le noir déplace la porte vers le HAUT, l'orange la déplace vers le BAS. 3. Pressez la télécommande programmée (4) ou la barre-poussoir de la commande de porte qui a été fournie avec votre ouvre-porte. Cela permet de régler la position HAUTE (ouverture) maximale. La porte se déplacera jusqu'au sol et reviendra à la position HAUTE (ouverture). L'ouvre-porte a enregistré ses fins de course. Vérifiez que la porte est suffisamment haute pour permettre le passage de votre véhicule. Ajustez si nécessaire : 4. Le voyant (3) cessera de clignoter lorsque les fins de course auront été enregistrées.
Si cela ne permet pas de régler les fins de course, passez au point n°15 de la section Un problème? et suivez les instructions de réglage manuel des fins de course. REMARQUE : La lampe de travail clignote 11 fois chaque fois que la routine de réglage des fins de course échoue. Si vous obtenez cette erreur, passez au point n°15 de la section En cas de problème et suivez les instructions de réglage manuel des fins de course.
Le bouton de réglage de la force est situé derrière la lentille de la lampe de l'ouvre-porte. Le réglage de la force détermine la puissance nécessaire à l'ouverture et à la fermeture de la porte. 1. Ouvrez la lentille de la lampe. Repérez le bouton orange (2). 2. Appuyez deux fois sur le bouton orange (2) pour mettre l'unité en mode Ajustement de la force. Le voyant (DEL) (3) clignote rapidement. 3. Pressez la télécommande programmée (4) ou la barre-poussoir de la commande de porte qui a été fournie avec votre ouvre-porte. La porte se déplace vers la position BASSE (fermeture). Pressez une nouvelle fois la télécommande (4) pour faire monter la porte à la position HAUTE (ouverture). Le voyant (DEL) (3) cesse de clignoter lorsque la force est enregistrée. La porte doit effectuer un cycle de déplacement complet, vers le HAUT et vers le BAS, pour permettre le réglage correct de la force. Si l'unité ne peut pas ouvrir et fermer votre porte entièrement, examinez votre porte pour voir si elle est bien équilibrée et ne coince ou ne plie pas.
Le test du système d'inversion de sécurité est important. Le mouvement de la porte de garage DOIT s'inverser en cas de contact avec un obstacle de 40mm posé à plat sur le sol. Si l'ouvre-porte n'est pas réglé correctement, la porte de garage peut provoquer de graves blessures en se fermant. La vérification de l'inversion et les réglages qui en résultent éventuellement doivent être exécutés une fois par mois. Procédure : Placer un obstacle de 40mm (1) à plat sur le sol sous la porte du garage. Actionner la porte dans le sens de fermeture. Le mouvement de la porte doit s'inverser dès que la porte rencontre l'obstacle. Si la porte s'arrête sur l'obstacle, retirez ce dernier et répétez l'étape n°25 intitulée Réglage des fins de course. Répétez le test. Si le mouvement de la porte s'inverse au contact de l'obstacle de 40mm, retirer l'obstacle et faire parcourir un cycle complet à l'ouvreporte. Le mouvement de la porte ne doit pas s'inverser en position fermée. Si c'est le cas, répétez les étapes n°25 et 26 consacrées au réglage des fins de course et de la force, puis répétez le test d'inversion de sécurité. Placez 20kg au centre de la porte et veillez à ce que celle-ci ne monte pas de plus de 500mm.
(voir les accessoires) La force mesurée au niveau du bord de fermeture de la porte ne doit pas dépasser 400N (40kg). Si la force de fermeture est réglée à plus de 400N, il faut installer le Système de protection. Une fois l’ouvre-porte installé et ajusté, le système "Protector" peut être installé. Les instructions sont fournies avec cet accessoire. Le système "Protector" fournit une sécurité supplémentaire pour éviter qu’un enfant en bas âge ne se trouve coincé sous une porte de garage. Il utilise un rayon lumineux infrarouge qui, lorsqu’il est interrompu par un obstacle, inverse le mouvement d’une porte qui se ferme et empêche une porte ouverte de se fermer. Il est fortement recommandé aux usagers ayant des enfants en bas âge.
A. Système d’ouverture sans clé Panneau de contrôle de porte multifonction Verrouillage extérieur Dégagement rapide extérieur Système "Protector" Contacteur à clè 2-fonctions (100034 – montage à encastrer) Interrupteur porte dans porte Kit de verrou de porte mécanique
Système “Protector” – aux bornes de l’ouvre-porte: blanc-3 et gris-4 Panneau de contrôle de porte – aux bornes de l’ouvre-porte: rouge-1 et blanc-2
• L’ouvre-porte est-il sous tension? Branchez une lampe sur la prise. Si elle ne s’allume pas, vérifiez la boîte à fusibles ou le disjoncteur. (Certaines prises sont commandées par un interrupteur mural.) • Avez-vous ouvert tous les verrous? Lisez les avertissements relatifs à l’installation à la page 1. • Y-a-t-il une accumulation de glace ou de neige sous la porte? La porte peut être gelée au sol. Otez tout obstacle. • Le ressort de la porte de garage est peut-être brisé. Faites-le remplacer par un professionnel. 2. L’ouvre-porte fonctionne à partir de la télécommande mais non à partir de la commande de porte: • Le bouton de commande de porte est-il allumé? Sinon, enlevez le fil de sonnerie des bornes de l’ouvre-porte. Court-circuitez les bornes rouge et blanche en touchant les deux bornes en même temps avec un bout de fil. Si l’ouvre-porte fonctionne, recherchez une connexion fautive de fils au niveau de la commande de porte, un court-circuit sous les agrafes ou un fil brisé. • Les connexions de fil sont-elles correctes? Passez la page 4 en revue. 3. La porte fonctionne à partir de la commande de porte, mais non à partir de la télécommande: • Changez de pile. • Si vous avez deux télécommandes ou plus et qu'une seule fonctionne, vérifiez les étapes n°22 et 23 consacrées à la programmation de votre ouvre-porte, télécommande et système d'accès sans clé. • Le bouton de commande de porte clignote ? L'ouvre-porte est en mode verrouillage. Si vous avez une commande de porte multi-fonctions, pressez et maintenez le bouton de verrouillage enfoncé pendant 2 secondes. Le bouton de commande de porte cessera alors de clignoter. 4. La télécommande a une faible portée: • Une pile est-elle posée? • Changez la télécommande de place dans votre voiture. • Une porte de garage métallique, une isolation recouverte d’une feuille de métal ou des parois métalliques réduisent la portée de la télécommande. 5. Le mouvement de la porte s’inverse sans raison apparente et les lumières de l’ouvre-porte ne clignotent pas: • Y a-t-il quelque chose faisant obstruction à la porte? Vérifiez la poignée de dégagement manuel. Faites fonctionner la porte manuellement. Si elle est déséquilibrée ou tordue, faites venir un réparateur. • Dégagez tout amoncellement de neige ou de glace de la zone de la porte. • Répétez les réglages des fins de course et de la force, voir les étapes d'ajustement n°25 et 26. Répétez la teste d’inversement de sécurité après avoir terminé chaque ajustage. 6. Le mouvement de la porte s’inverse sans raison apparente le témoin lumineux du bouton de commande de porte clignote pendant cinq secondes après l’inversion: Vérifiez le système “Protector” (si vous l’avez installé). Si le voyant clignote, corrigez l’alignement. 7. Le bruit de l’ouvre-porte est perturbant à l’intérieur de la maison: Si le bruit de fonctionnement de l’ouvre-porte pose un problème à cause de sa proximité de la zone d’habitation, vous pouvez installer le kit isolateur de vibration 41A3263. Il est conçu pour éliminer les "effets de résonance" et il est facile à installer. 8. La porte du garage s’ouvre et se ferme toute seule: Assurez-vous que le bouton de la télécommande ne soit pas collé en position marche. 9. La porte s'arrête mais ne se ferme pas complètement: Répétez le réglage des fins de course, voir l'étape d'ajustement n°25. Répétez le test d'inversion de sécurité après chaque ajustement de la longueur du bras de porte, de la force de fermeture ou de la fin de course inférieure.
• Vérifiez le système "Protector" (si vous l’avez installé). Si le voyant clignote, corrigez l’alignement. • Si la lampe de l'ouvre-porte ne clignote pas et s'il s'agit d'une nouvelle installation, répétez les étapes n°25 et 26 consacrées au réglage des fins de course et de la force. Répétez la teste d’inversement de sécurité après avoir terminé chaque ajustage. 11. La lumière de l’ouvre-porte ne s’allume pas: Remplacez l’ampoule (24V/21W maximum). Remplacer les ampoules brûlées par des ampoules anti-choc. 12. L’ouvre-porte peine: La porte peut être déséquilibrée ou des ressorts cassés. Fermez la porte et utilisez la corde et la poignée de dégagement manuel pour déconnecter le chariot. Ouvrez et fermez la porte manuellement. Une porte correctement équilibrée restera immobile à n’importe quel point de son trajet, entièrement soutenue par ses ressorts. Dans le cas contraire, consultes un réparateur professionnel pour corriger le problème. 13. L'ouvre-porte vrombit brièvement mais ne fonctionne pas: • Les ressorts de la porte de garage sont cassés. VOYEZ CI-DESSUS. • Si le problème se produit lors du premier fonctionnement de l’ouvreporte, la porte est verrouillée. Ouvrez le verrou. Répétez la teste d’inversement de sécurité après avoir terminé chaque ajustage. 14. L'ouvre-porte ne démarre pas à cause d'une coupure de courant: • Tirez la corde de dégagement manuel et la poignée vers le bas pour déconnecter le chariot. La porte peut être ouverte ou fermée manuellement. Lorsque le courant est rétabli, tirez la poignée de dégagement manuel droit en arrière. Lors de la prochaine activation de l'ouvre-porte, le chariot se reconnectera. • L’accessoire de dégagement rapide extérieur déconnecte le chariot depuis l’extérieur du garage en cas de coupure de courant.
1. Pressez et maintenez le bouton noir enfoncé jusqu'à ce que le voyant jaune se mette à clignoter lentement, puis relâchez-le. 2. Pressez et maintenez enfoncé le bouton noir jusqu'à ce que la porte atteigne la position HAUTE (ouverture) souhaitée. Ajustez la position de la porte à l'aide des boutons noir et orange. Le noir déplace la porte vers le HAUT (ouverture), l'orange la déplace vers le BAS (fermeture). Vérifiez que la porte est suffisamment haute pour permettre le passage de votre véhicule. 3. Pressez la télécommande ou la commande de porte. Cette action permet de régler la fin de course HAUTE (ouverture) et lance la fermeture de la porte. Appuyez immédiatement sur le bouton orange ou sur le bouton noir. La porte s'arrêtera. Ajustez la position de fin de course BASSE (fermeture) souhaitée à l'aide des boutons noir et orange. Vérifiez que la porte est entièrement fermée sans appliquer une pression excessive sur le rail (ce dernier ne doit pas se courber vers le haut et la chaîne/courroie ne doit pas s'affaisser ou fléchir sous le rail). Pressez la télécommande ou la commande de porte. Cela permet de régler la fin de course BASSE (fermeture) et lance l'ouverture de la porte. REMARQUE: Si ni le bouton noir, ni le bouton orange n'est pressé avant que la porte n'ait atteint le sol, l'ouvre-porte de garage essaie de procéder à un réglage de fin de course automatique, en inversant le sens de marche de la porte pour l'éloigner du sol et en s'arrêtant à la fin de course haute définie. Si la lampe de travail ne clignote pas 10 fois, cela signifie que le réglage des fins de course a réussi et n'a pas besoin d'être effectué manuellement ; la fin de course BASSE sera réglée au niveau du sol. Que les fins de course soient réglées automatiquement ou manuellement, la force doit IMPERATIVEMENT être enregistrée afin de terminer correctement le réglage des fins de course. Reportezvous à la section 26 intitulée Réglage de la force. 4. Ouvrez et fermez la porte 2 ou 3 fois de suite avec la télécommande ou la commande de porte. • Si la porte ne s'arrête pas à la position HAUTE (ouverture) souhaitée ou change de sens de marche avant de s'arrêter à la position BASSE (fermeture), recommencez une fois de plus l'opération de réglage manuel des fins de course. • Si la porte s'arrête aux deux positions HAUTE (ouverture) et BASSE (fermeture), passez au test du système d'inversion de sécurité.
Ajustages d’extensions de va-et-vient et de force: Ces ajustages doivent être vérifiés et effectués correctement lors de l’installation de l’ouvre-porte. Seul un tournevis est nécessaire. Les conditions météorologiques peuvent provoquer des changements mineurs dans le fonctionnement de la porte, qui nécessitent des réajustages, en particulier durant la première année de fonctionnement. Référez-vous aux ajustages d’extensions de va-et-vient et de force page 6. Suivez soigneusement les instructions et refaites la vérification d’inversement de sécurité après chaque ajustage. Télécommande: La télécommande portable peut être fixée à un paresoleil de voiture grâce à la pince fournie. Des télécommandes supplémentaires peuvent être ajoutées en tout temps pour tous les véhicules qui utilisent le garage. Référez-vous aux accessoires. Toute nouvelle télécommande doit être programmée dans l'ouvre-porte. Pile de télécommande: Les piles au lithium ont une vie utile de jusqu’à cinq ans. Si la distance d'émission diminue, remplacez la pile. Pour changer la pile: Pour remplacer les piles, utiliser la pince du pare-soleil ou une lame de tournevis pour soulever le boîtier. Insérer les piles, le côté positif dirigé vers le haut. Pour remettre le couvercle en place, fermer en enclenchant les deux côtés. Ne jetez pas la vieille pile dans les ordures ménagères. Portez-la à un centre de collecte de piles usagées.
• Le bouton-poussoir lumineux. Pressez-le jusqu’à ce que la porte commence à se mouvoir. • Le système de verrouillage extérieur ou le Système d’ouverture sans clé (si vous avez installé l’un de ces accessoires). • La télécommande. Appuyez sur le bouton jusqu’à ce que la porte commence à se mouvoir. Ouverture manuelle de la porte: La porte doit être fermée complètement si possible. Des ressorts distendus ou cassés peuvent provoquer la fermeture brutale d’une porte ouverte. La porte peut fonctionner manuellement, lorsqu’on tire la poignée de dégagement manuel vers le bas et l’arrière, vers (l’ouvre-porte). Pour reconnecter la porte, tirez la poignée de dégagement tout droit. Il se réattachera lors de la prochaine montée ou baisse. N’utilisez pas la poignée de dégagement manuel pour ouvrir ou fermer la porte. Lorsque l'ouvre-porte est actionné par la télécommande ou le bouton lumineux de commande de porte : 1. Si elle est ouverte, la porte se fermera. Si elle est fermée, elle s’ouvrira. 2. Si elle est en train de se fermer, la porte s'arrêtera. 3. Si elle est entrain de s’ouvrir, elle s’arrêtera (en laissant un espace suffisant pour permettre aux animaux domestiques d’entrer ou de sortir et à l’air de circuler). 4. Si la porte a été arrêtée dans une position partiellement ouverte ou fermée, elle changera de sens de marche. 5. Si elle rencontre un obstacle en se fermant, elle se réouvrira. 6. Si elle rencontre un obstacle lors de l'ouverture, la porte inversera son sens de marche et s'arrêtera. 7. Le système "Protector" en option utilise un rayon infrarouge qui, lorsqu’il est interrompu par un obstacle, fait ouvrir une porte qui se ferme et empêche une porte ouverte de se fermer. Il est FORTEMENT RECOMMANDÉ aux usagers ayant des enfants en bas âge. Laissez le moteur de l’ouvre-porte refroidir pendant 15 minutes après l’avoir fait fonctionner cinq fois de suite.
• Refaites la vérification de l’inversement de sécurité. Faites tout ajustage nécessaire. • Faites fonctionner la porte manuellement. Si elle est déséquilibrée ou tordue, faites venir un réparateur professionnel. • Vérifiez que la porte s’ouvre et se ferme totalement. Ajustez les extensions de va-et-vient et/ou la force si nécessaire. Entretien une fois par an: • Lubrifiez les rouleaux de la porte, les charnières et les paliers. La porte ne nécessite aucun lubrification supplémentaire. Ne pas graisser les guides de porte. • GRAISSEZ LE CHARIOT ET LE RAIL.
La lumière s’éteint automatiquement au bout de 2 minutes et demi. L’ampoule doit être de 24V/21 W maximum.
2-1/2 minutes après l’arrêt. Tringlerie de porte Bras de porte ajustable. Tirez la corde de dégagement du chariot. Entraînement
Réglage de la force automatique. Limiteur de surcharges transformateur et câblage de bouton-poussoir à basse tension. Détecteur de point de passage/RPM optique. Electronique, semi- et entièrement automatique. Circuit de bouton à bas voltage.
Conditions: Cette garantie constitue le seul recours disponible pour l’acheteur selon la loi, pour tout dommage en liaison avec ou résultant d’une pièce défectueuse et/ou du produit. La garantie est strictement limitée à la réparation ou au remplacement des pièces de ce produit qui s’avèreraient défectueuses. Cette garantie ne couvre pas les dommages qui ne sont pas causés par un appareil défectueux et qui résultent d'une utilisation abusive (y compris une utilisation qui n'est pas exactement conforme aux consignes d'installation, de fonctionnement et d'entretien préconisées par Chamberlain, un manque d'entretien et de réglage nécessaires, toute adaptation ou modification des appareils, tous frais associés au démontage ou à la réinstallation d'une pièce réparée ou changée et au remplacement des piles. Un produit sous garantie dont le défaut de fabrication et/ou de matériel est reconnu sera réparé ou remplacé (au choix de Chamberlain) sans frais pour le propriétaire en ce qui concerne la réparation ou le remplacement de la pièce défectueuse ou du produit. Les pièces défectueuses seront réparées ou remplacées par des pièces neuves ou réusinées, au choix de Chamberlain. Si durant la période de garantie le produit semble présenter un défaut, contactez votre revendeur. Cette garantie n'affecte pas les droits statutaires de l'acheteur sous la législation nationale applicable en vigueur. Cette garantie n'affecte pas non plus les droits de l'acheteur à l'égard du revendeur conformément aux termes du contrat de vente/achat. En l'absence de législation nationale ou CE applicable, cette garantie constituera le seul recours exclusif de l'acheteur et, dans le cadre de toute garantie expresse ou implicite concernant ce produit, ni Chamberlain ni ses associés ou distributeurs ne seront responsables de tous dommages accidentels ou relationnels. Aucune personne n’est mandatée ni autorisée par Chamberlain à assumer quelqu'autre responsabilité que ce soit en liaison avec la vente de ce produit.
Longueur (hors tout) Je soussigné déclare par la présente que l'appareil spécifié ainsi que tous les accessoires satisfont aux directives et normes indiquées. Modèle: LM60 2004/108/EC 2006/95/EC (Véase página 4.) Para hacerlo, diríjase al fabricante de la puerta. El sistema de inversión de seguridad automático deberá ser sometido a una prueba. Al entrar en contacto con un obstáculo situado a una altura de 40mm del suelo, la puerta de garaje SE DEBE desplazar a la inversa. Un ajuste inadecuado del automatismo de puerta puede provocar graves lesiones personales derivadas del cierre de la puerta. Repita la prueba una vez al mes y efectúe las modificaciones oportunas en caso necesario. La unidad no puede instalarse en espacios húmedos ni mojados. Durante el funcionamiento de la puerta, ésta no puede obstaculizar los pasos peatonales públicos ante ninguna circunstancia
Para evitar el deterioro de la puerta de garaje, se deberán desbloquear y/o retirar todas las cerraduras de la puerta de garaje antes del montaje del automatismo. Los controles montados en la pared iluminados (u otros pulsadores adicionales) se deberán emplazar a una altura mínima de 1,5m y fuera del alcance de los niños, en un lugar visibles desde la puerta de garaje. No permita que los niños utilicen ni los pulsadores ni el control remoto, ya que una utilización errónea del automatismo para puertas de garaje puede provocar graves lesiones al cerrarse inesperadamente la puerta de garaje. Accione el automatismo para puertas de garaje sólo si puede visualizar la puerta por completo en el campo de visión, si aquí no se hallan objetos que la obstaculicen y el automatismo se ha ajustado correctamente. No permita que nadie entre o salga del garaje mientras que la puerta de garaje se abre o cierre. No permita que los niños jueguen cerca de la puerta de garaje mientras se acciona el automatismo. El desbloqueo de emergencia sólo se puede emplear para desactivar el carro y, a ser posible, cuando la puerta esté cerrada. El mango rojo no se puede utilizar para abrir o cerrar la puerta. Antes de llevar a cabo cualquier reparación o al retirar las cubiertas, se deberá desconectar la corriente eléctrica del automatismo para puertas de garaje. Este producto ha sido dotado de un cable de conexión especial. En caso de deterioro, se deberá sustituir por un cable del mismo tipo. El cable de la corriente se puede adquirir en cualquier establecimiento distribuidor donde, seguramente, también se lo podrán conectar. Ajuste . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 Verificar el sistema de inversión de seguridad . . . . . . . . . . . . . . . . . . . . . .6 Instalación de Protector Systems™ (opcional) . . . . . . . . . . . . . . . . . . . . . . . . . 6 1. Compruebe el estado de la pared y del techo por encima de la puerta de garaje. El soporte del cabezal deberá colocarse firmemente a los soportes de la estructura autoportantes. 2. ¿Está el techo del garaje revocado, revestido, encofrado, o similar? Puede que se requieran tacos especiales u otras piezas (sin incluir) para efectuar la fijación. 3. Dependiendo del tipo de construcción de la puerta de garaje, puede que se requiera un brazo de puerta especial. 4. ¿Está el garaje dotado de un acceso adicional además de la puerta de garaje? Si no existe ningún acceso adicional al garaje, se recomienda encarecidamente montar un desbloqueo de emergencia externo, modelo 1702E.
(1) Pieza de fijación (2) Fijación para soporte de polea de cable (3) Carro (4) Riel (5) Cadena/correa dentada (12) Brazo de la puerta recto (13) Soporte de la puerta y placa (14) Soporte del cabezal (15) Brazo de desbloqueo Carro
A. Cadena: Oprima los pasadores del grillete de unión (3) por el eslabón (4) y el agujero del carro (5).(véase Figura) Oprima la cubierta (2) por encima de los pasadores y en las muescas. Desliza el muelle de presilla (1) por la cubierta y en las muescas de los pasadores hasta que estos se queden firmemente enclavados. B. Correa dentada: Enganche la pieza de unión (6) al carro en la ranura (7) del carro (8).
Deslizar la fijación para el soporte de polea (1) y la parte interna del carro (2) en el extremo posterior (automatismo) del riel (3). Al hacerlo, se deberá insertar la fijación para el soporte de polea imprescindiblemente, tal como se representa en la figura. La flecha en el carro (7) deberá señalar hacia la parte delantera (soporte del cabezal) del riel (4). Deslizar la fijación para el soporte de polea hacia la parte delantera (soporte del cabezal) del riel (4). Inserte el tirafondos (5) en la apertura de la fijación para el soporte de polea (6).
Deslizar la parte exterior del carro (1) en el extremo posterior (automatismo) del riel (2). Al hacerlo, el extremo con el brazo de desbloqueo para el carro (3) deberá señalar obligatoriamente hacia el automatismo. Deslizar la parte exterior del carro en el riel hacia abajo hasta que se junte con la parte interna del carro.
PRECAUCIÓN: ¡Utilice únicamente los tornillos montados en la parte superior del automatismo! Al emplearse otros tornillos se provocarán graves deterioros en el automatismo de puerta.
Coloque la cubierta del piñón (1) en la parte superior del automatismo (2) y fíjelo con los tornillos (3). Inserte el tornillo (4) en el agujero de sujeción (5) del carro, afianzar con la arandela (6) y tuerca (7).
Deslizar la pieza de fijación (1) en el riel (5). Deslizar la arandela plana (3), el muelle (2) y la arandela (3) en el tirafondos (4). Apretar a mano la tuerca (6) en el tirafondo. Apretar firmemente la tuerca con la llave de boca (7) hasta que la cadena o la correa dentada quede unos 2 mm por encima de la base del riel en el punto central. ¡NO DEJAR LA CADENA O LA CORREA DENTADA TENSADA EN EXCESO! Véase figura (8).
Desbloquee todas las cerraduras de la puerta de garaje y proceda a desmontarlas, en caso necesario, para evitar deterioros en la puerta de garaje. Antes de instalar el automatismo para puertas de garaje, retire todas las cuerdas y alambres que queden sueltas en la puerta de garaje para evitar lesiones por cuerdas enrolladas. Si el espacio del que se dispone lo permite, se recomienda montar el automatismo a 2,1m o más por encima de la altura del suelo del garaje.
El soporte de cabezal se fijará de forma rígida en un soporte de la estructura autoportante del garaje. En caso necesario, se reforzará la pared y/o el techo con una tabla de 40mm. Si el montaje es erróneo, puede que el sistema de inversión de seguridad no funcione correctamente. Se puede colocar el soporte de cabezal bien en la pared del dintel (1) por encima de la puerta de garaje, o bien en el techo (3) .Aténgase a la indicación que mejor se adapte a su situación individual. Con la puerta de garaje cerrada, marque su mediana vertical (2). Dibuje esta línea hasta la pared de fijación pasando por la puerta. Abra la puerta hasta el punto más alto de su recorrido. 5cm por encima del punto más alto, dibuje en la pared de fijación una línea (4) horizontal para dejar suficiente espacio para el borde superior de la puerta.
NOTA: Para una correcta colocación del soporte del cabezal, se toman como referencia las líneas horizontales trazadas según se describe en el paso 12 y la mediana vertical. Corte las dos piezas del soporte de suspensión a la longitud requerida. Aplane un extremo de cada ménsula y dóblelo o gírelo hasta que coincida con los ángulos de fijación. Evite doblar la ménsula en un punto en el cual se hallen los agujeros de fijación. Taladre orificios piloto de 4,5mm (o techo) en los soportes de la estructura autoportantes. Monte las fijaciones con los tornillos para madera (2) en el correspondiente soporte de la estructura. Levante el automatismo, fíjelo en las ménsulas de los soportes de suspensión con ayuda de un tornillo, de una arandela de presión y una tuerca (3). Asegúrese de que el riel queda centrado por encima de la puerta. RETIRE la tabla de 25mm de grosor. Abra manualmente la puerta. Si choca con el riel, se deberá colocar el soporte del cabezal a más altura. Lubrique con grasa para rieles la parte inferior del mismo (6).
NOTA: Si resulta necesario cortar la cuerda, se deberá sellar el extremo recortado prendiendo una cerilla o con un mechero para que no se deshilache.
PARA EVITAR DIFICULTADES EN LA INSTALACIÓN, CONECTE EL AUTOMATISMO DE PUERTA SÓLO CUANDO SE HAYAN RESPETADO LAS INSTRUCCIONES QUE SE HAN FACILITADO A TAL FIN. El automatismo sólo se puede conectar a una toma de corriente que se haya instalado de acuerdo a las normas. Gire suavemente la protección de la luz (2) hacia abajo. ¡No retire la cubierta por completo! Enrosque una bombilla de máx. 24V/21W, como se muestra en la fig., en el casquillo. Al conectar el automatismo, se encenderá la luz y transcurridos 2-1/2 minutos se apagará. Después de colocar la bombilla, cierre de nuevo la cubierta. Las bombillas fundidas se deberán sustituir por otras incandescentes.
Si dispone de una puerta basculante de garaje con una guía de deslizamiento vertical, se requiere un brazo de puerta especial para el equipamiento. En este caso, aténgase a las instrucciones que se suministran con el brazo de la puerta adicional. Cuando se desenvuelva y monte el brazo de puerta especial, actúe con la máxima precaución para no introducir los dedos en piezas deslizantes NOTA: Las puertas de garaje con un peso reducido requieren refuerzos horizontales y verticales. Montaje de puertas seccionales o puertas de una sóla pieza: DEl soporte de la puerta (1) está dotado de orificios de sujeción a la izquierda y a la derecha. Si para instalarlo, su equipo requiere orificios de sujeción en la parte superior e inferior, emplee el soporte y la placa (2) como se muestra en la fig. 1. Centre el soporte encima de la parte interior de la puerta, tal como se muestra (con o sin placa, según se requiera). Marque los orificios. A. Puerta de una sola pieza o puerta seccional con una guía de deslizamiento: montar el herraje de puerta en el interior y parte superior de la puerta. B. Puerta seccional con dos guías de deslizamiento horizontales: montar el herraje de puerta a 150 - 250mm del borde la puerta superior. 2. A. Puertas de madera Taladre los orificios con un diámetro de 8mm y sujete el soporte con tuercas, arandela de presión y tirafondos (3). B. Puertas metálicas NOTA: Al ajustar el interruptor final de carrera a la posición de la puerta "APERTURA", la puerta se deberá inclinar a la posición completamente abierta hacia abajo. Sólo una ligera inclinación hacia abajo (9) provoca desplazamientos incontrolados innecesarios en la apertura y/o el cierre de la puerta partiendo de la posición completamente abierta. B. MONTAJE DE PUERTAS SECCIONALES Fijar como se representa en la fig. B y remítase al paso 21.
Instale el control para pared al alcance directo de la vista de la puerta de garaje, fuera del ámbito de la puerta y del riel, así como fuera del alcance de los niños como mínimo 1,5m por encima del suelo. El uso inadecuado del automatismo de puerta puede provocar daños personales graves debido al desplazamiento de apertura y de cierre de la puerta de garaje. No permita que los niños manejen el control para pared el control remoto. Por su propia seguridad, incorpore la indicación de advertencia de forma permanente junto al control para pared. En el lateral posterior del control para pared (2) se localizan dos bornes (1). Se extrae el aislamiento del cable del timbre (4) hasta aprox. 6mm. Separe los hilos lo suficiente entre sí, de tal forma que el hilo blanco- rojo se pueda conectar al borne RED (RED) (1) y el hilo blanco al borne WHT (2). Montar el control para pared con los tornillos para chapa (3) suministrado en una pared interior del garaje. En caso de paredes secas, taladre orificios de 4mm de diámetro y utilizar tacos (6). Se recomienda el montaje junto a la entrada lateral del garaje fuera del alcance de los niños. Procure tender el cable del timbre por la pared por encima del techo hasta el automatismo de puerta. Para fijar el alambre, emplee abrazaderas (5). Los bornes de conexión rápida del receptor se localizan detrás de la cubierta de la iluminación del automatismo. Conecte el cable del timbre a los bornes como se explica a continuación: rojo-blanco con rojo (1) y blanco con blanco (2). • Activar: Pulse el botón de cierre y manténgalo así durante 2 segundos. El piloto del botón parpadea lo necesario hasta que la función de cierre esté activada. • Desactivar: Pulse el botón de cierre y manténgalo así durante otros 2 segundos. El piloto del botón deja de parpadear. La función de cierre se desconecta pulsando la tecla "LEARN” en el panel de control.
1. Pulse la tecla de registro de color naranja (1) en el automatismo y suéltela. La lámpara indicadora de registro se encenderá permanentemente durante 30 segundos. 2. En el plazo de 30 segundos, introduzca el número de identificación personal de cuatro dígitos (PIN) que elija en el teclado (2); a continuación pulse el botón ENTER y manténgalo así.
(3). El código queda registrado. Si no se ha instalado la bombilla, escucharán dos veces el sonido de "clic".
Para activar el bloqueo, oprima el pulsador (3) con la designación LOCK durante dos segundos. Mientras que la función de bloqueo esté activada, el botón grande estará parpadeando. Para eliminar el bloqueo, vuelva a oprimir el pulsador LOCK durante dos segundos. El botón grande deja de parpadear. Así mismo, el bloqueo se elimina siempre que la tecla de registro esté activada en el automatismo de puerta.
Asegúrese de que la puerta efectúe una apertura lo suficientemente amplia para su vehículo. Adáptela en caso necesario. 4. Cuando los interruptores finales de carrera estén programados, el LED (3) deja de parpadear.
NOTA: Si el ajuste de los interruptores final de carrera resulta erróneo, aparecerá parpadeando la luz operativa 11 veces. En caso de surgir este mensaje de error, consulte el punto 15 del apartado "¿Tiene algún problema? Aquí hallará las indicaciones para el ajuste manual de los interruptores final de carrera.
El botón para el ajuste de fuerzas se localiza por debajo de la protección de la luz. Mediante el registro de fuerzas se ajusta la fuerza requerida para la apertura y el cierre de la puerta. 1. Abra la protección de la luz. Debajo de ella se localiza un pulsador naranja (2). 2. Oprimiendo dos veces el pulsador naranja (2) se accede al modo de ajuste de fuerzas. El LED (3) parpadea incesantemente. 3. Pulse el control remoto programado (4) o el botón grande en el control para pared suministrado con el automatismo de puerta. La puerta se desplaza hacia abajo a la posición "CERRADO". Pulse el control remoto (4) de nuevo, a continuación la puerta se desplaza completamente hacia arriba a la posición de puerta "ABIERTO". El parpadeo del LED (3) cesa cuando se haya registrado la fuerza. La puerta se deberá subir y bajar un ciclo completo una vez para que la fuerza quede correctamente ajustada. Si la instalación no puede abrir y cerrar la puerta por completo, compruebe si la puerta está correctamente equilibrada y ni se engancha ni se encaja.
Si la puerta retrocede después de entrar en contacto con un obstáculo de 40mm de alto, elimine el obstáculo y proceda a cerrar y abrir la puerta una vez por completo. La puerta no puede retroceder si la posición llega a "cerrado". No obstante, si no retrocede, se deberán repetir los pasos 25 y 26 Ajuste de los interruptores final de carrera/ Ajuste de fuerzas. Se deberá efectuar otra prueba del Sistema de Inversión de Seguridad automático. Si se coloca un peso de 20kg centrado en la puerta, ésta se puede desplazar 500mm como máximo hacia arriba.
(véase Accesorios) La fuerza, medida en el ángulo de cierre de la puerta, nunca debe exceder 400N (40kg). Si la fuerza de cierre se ajusta a más de 400N, se debe instalar el "sistema protector". Si el automatismo está montado y ajustado, se puede colocar el sistema protector™, como accesorio a fin de aumentar la seguridad. Se puede adquirir como accesorio. Se adjuntan las descripciones de montaje. El sistema protector™ aporta una seguridad adicional para que, p. ej. los niños pequeños no se puedan quedar atrapados por debajo de una puerta de garaje en movimiento. El sistema protector™ funciona con un rayo de infrarrojos. Si éste se interrumpe por un obstáculo, obliga a abrirse a la puerta que se esté cerrando, impide que una puerta abierta se cierre. El sistema se recomienda encarecidamente a los dueños de garaje con niños pequeños.
• Puede que se hayan roto los muelles de la puerta de garaje. Cambie los muelles. 2. El automatismo no funciona con el control para pared, pero con el control remoto • ¿Se ilumina el control para pared? En caso de que no, retire el cable del timbre de los bornes del automatismo. Cortocircuite los bornes rojos y blancos haciendo contacto en ambos bornes simultáneamente con un trozo de hilo. Si el automatismo funciona, compruebe si se ha dañado la conexión de algún hilo del control para pared, si se ha generado un cortocircuito debajo de las grapas, o se ha roto un hilo. • ¿Son correctos todos los empalmes de alambres? Consulte de nuevo la página 4. 3. El automatismo funciona con el control para pared, pero no con el control remoto: • Sustituya la batería cuando sea necesario. • Si dispone de dos o más controles remoto, de los cuales sólo uno funciona, repita los apartados 22 y 23: "Programación del automatismo y del control remoto", "Programación de la llave digital inalámbrica" • ¿Está parpadeando el interruptor mural? Entonces la función de bloqueo del automatismo se encuentra activa. Si dispone de un control para pared multifuncional, mantenga pulsada la tecla de bloqueo durante dos segundos, entonces el interruptor mural dejará de parpadear.
• Posicione el emisor del mando a distancia de su automóvil en otro lugar. • Con las puertas de garaje de metal, los aislamientos recubiertos con una película metálica y las fachadas revestidas de metal se reduce la distancia de activación del emisor del mando a distancia. 5. La puerta se invierte sin ningún motivo aparente y la iluminación del automatismo no parpadea • ¿Hay algo que obstaculiza la puerta? Tire del mango de desbloqueo. Accione manualmente la puerta. Si no está equilibrada o se queda encajada, deberá dirigirse a un distribuidor especializado. • Retire el hielo y/o nieve del suelo del garaje por donde normalmente pasa la puerta de garaje cuando se cierra. • Repita los apartados 25 y 26: "Ajuste de los interruptores final de carrera", "Ajuste de fuerzas". Repita la verificación del sistema de inversión de seguridad cuando haya concluido el ajuste. 6. Si la puerta se invierte sin motivo aparente y la iluminación del automatismo parpadea durante 5 segundos después de la inversión: Verifique el sistema protector™ (sensor de infrarrojos) (si se ha instalado como accesorio). Si el LED parpadea, corrija la alineación. 7. Ruidos del automatismo que los vecinos consideran molestos: Si el ruido normal de funcionamiento causa problemas cerca de espacios habitados, se recomienda instalar un kit de amortización de vibración 41A3263. Este kit se desarrolló para aislar el efecto de resonancia y se puede montar fácilmente. 8. La puerta de garaje se abre y se cierra autónomamente: Asegúrese de que el botón del control remoto no se haya quedado enganchado en "encendido". 9. La puerta se detiene, pero no se cierre por completo: Repita lo expuesto en el apartado 25:"Ajuste de los interruptores final de carrera". Después de ajustar la longitud del brazo de la puerta, la fuerza de cierre o el interruptor final de carrera para la posición de puerta "CERRADO", el Sistema de Inversión de Seguridad automático se deberá probar de nuevo. 10. La puerta se abre pero no se cierra: • Verifique el sistema protector™ (sensor de infrarrojos) (si se ha instalado como accesorio). Si el LED parpadea, corrija la alineación. • Si la iluminación del automatismo no parpadea y el equipo es nuevo, repita los apartados 25 y 26: "Ajuste de los interruptores final de carrera", "Ajuste de fuerzas". Repita la verificación del sistema de inversión de seguridad cuando haya concluido el ajuste. 11. La iluminación del automatismo no se enciende: Cambie la bombilla (24V/21W máx.). Sustituya las bombillas fundidas por otras incandescentes de serie. 12. El automatismo chirría: Puede ser que la puerta no se halle equilibrada o que los muelles estén rotos. Cierre la puerta y utilice la cuerda de desbloqueo manual y el mango para desenganchar el carro. Proceda a abrir y cerrar manualmente la puerta. Una puerta que quede bien suspendida en equilibrio, permanece detenida en cualquier punto del recorrido, ya que se soporta por completo mediante los muelles. Si no fuera así, solicite los servicios de un distribuidor autorizado para corregir el problema. 13. El motor ronronea brevemente, y luego deja de funcionar: • Probablemente, se han roto los muelles de la puerta de garaje. VÉASE ARRIBA. • Si el problema aparece en la primera puesta en marcha del automatismo, la puerta está cerrada con llave. Desbloquee la cerradura de puerta. Repita la verificación del sistema de inversión de seguridad cuando haya concluido el ajuste.
NOTA: Si ni el botón negro ni el de color naranja están pulsados antes de que la puerta alcance el suelo, el automatismo para puertas de garaje intenta un ajuste del interruptor de final de carrera automático, desplaza la puerta del suelo hacia atrás y se detiene en la posición de puerta ajustada "ABIERTO".Si la luz operativa no parpadea diez veces, los interruptores final de carrera se han ajustado correctamente y no se deberán ajustar manualmente, la posición de puerta "CERRADO" se ajusta en el suelo. No obstante, la fuerza se DEBE registrar (programar) independientemente de si los interruptores finales de carrera se han ajustado automática o manualmente para concluir el ajuste de los interruptores final de carrera correctamente (v. apartado 26, Ajuste de fuerzas). 4. Proceda a abrir y cerrar la puerta con el control remoto y/o el control para pared dos o tres veces. • Si la puerta no se detiene o retrocede en la posición deseada "ABIERTO" antes de detenerse en la posición de puerta "CERRADO", repita otra vez el ajuste manual de los interruptores final de carrera: • Si la puerta se detiene en la posición deseada "ABIERTO" y "CERRADO", pase al apartado "Prueba del sistema de inversión de seguridad automático".
• Repita la verificación del sistema de inversión de seguridad. Al efectuarla, lleve a cabo todos los ajustes necesarios. • Accione manualmente la puerta. Si no está equilibrada o se queda encajada, consulte con un Servicio de Asistencia Técnica debidamente cualificado. • Asegúrese de que la puerta se abre y se cierra por completo. Ajuste los límites y/o fuerza según se requiera. Una vez al año: • Engrase los rodillos, los cojinetes y las bisagras de la puerta. El automatismo no requiere ninguna lubricación adicional. ¡No engrase las guías de deslizamiento de la puerta! • LUBRICAR EL CARRO Y EL RIEL. Deposítelas en el correspondiente punto de recogida de basura.
• El control para pared. Oprima el pulsador y no lo suelte hasta que la puerta se desplace. • El contactor a llave externo o la llave digital (si se ha instalado uno de estos equipos adicionales). • El control remoto. Oprima el botón y no lo suelte hasta que la puerta se desplace. Apertura manual de la puerta: La puerta se debería hallar cerrada en la medida de lo posible. Los muelles flojos o rotos pueden provocar que la puerta se caiga rápidamente. Eso puede llegar a provocar graves daños personales y materiales. La puerta se puede abrir manualmente tirando hacia abajo y hacia atrás del mango de desbloqueo (en el sentido del automatismo). Para volver a conectar la puerta, tire del mango de desbloqueo recto hacia abajo. No emplee el mango de desbloqueo manual para abrir o cerrar la puerta. Si el automatismo se maneja mediante control remoto o control para pared iluminado,... 1. la puerta se cierra si está abierta y/o se abre si está cerrada. 2. la puerta se detiene cuando se cierra. 3. la puerta se detiene cuando se abre (y deja suficiente espacio para pequeños animales de compañía, o para ventilar). 4. la puerta se desplaza en el sentido contrario si se ha detenido durante el desplazamiento de apertura o de cierre. 5. la puerta se abre si durante el cierre se encuentra con un obstáculo. 6. la puerta retrocede y se detiene si durante la apertura se encuentra con un obstáculo. 7. El sistema protector, que se puede adquirir opcionalmente, se basa en un rayo invisible. Si éste se interrumpe por un obstáculo, mientras que la puerta se está cerrando, se volverá a abrir; si la puerta está abierta, con él se impide el cierre. EL SISTEMA SE RECOMIENDA ENCARECIDAMENTE PARA DUEÑOS DE GARAJE CON NIÑOS PEQUEÑOS. Permita que el automatismo se enfríe durante 15 minutos después de haber sido accionado cinco veces seguidas. La iluminación del automatismo se enciende automáticamente: 1. Cuando el automatismo se conecte por primera vez a la red eléctrica; 2. Después de un corte de corriente; 3. Al accionar el automatismo. La luz se vuelve a apagar automáticamente después de unos 2 1/2 minutos. La bombilla no puede ser más potente que 24V/21W.
Chamberlain de instrucciones de instalación, operación y cuidado; la falta de un correcto y adecuado mantenimiento así como también cualesquiera sean las adaptaciones o alteraciones a los productos). Tampoco incluye los gastos de mano de obra para desmontar y reinstalar un componente nuevo o reparado como tampoco el cambio de baterías. Un producto que este bajo garantía el cual se haya determinado ser defectuoso en materiales y/o mano de obra, será reparado o sustituido (a opción de Chamberlain) sin costo alguno al dueño por la reparación y/o sustitución de piezas o productos. Las piezas defectuosas serán reparadas o sustituidas con piezas nuevas o con piezas reconstruidas en la fábrica a opción de Chamberlain. Si durante el período de garantía el producto aparenta ser defectuoso, póngase en contacto con el establecimiento donde realizó la compra original. Esta garantía no afecta a los derechos del estatuto del comprador según la legislación nacional aplicable vigente ni a los derechos del comprador especificados en su contrato de compra/venta. En la ausencia de una legislación nacional o de la Comunidad Económica Europea (CEE) que se pudiera aplicar, esta garantía será la única y exclusiva solución y ni Chamberlain ni sus afiliados o distribuidores serán responsables de cualquier incidente o daños consiguientes relacionados con la garantía expresa o implicada de este producto. Ningún representante o persona está autorizada para asumir en nombre de Chamberlain, ninguna otra responsabilidad relacionada con la venta de este producto.
5. La porta inverte il movimento senza ragione apparente e la luce dell’apriporta non lampeggia: • C’è qualcosa che ostruisce la porta? Tirare la maniglia dello sgancio manuale. Azionare la porta manualmente. Se non è bilanciata o se si inceppa, rivolgersi a un servizio di assistenza tecnica per porte di garage. • Rimuovere neve o ghiaccio dal pavimento del garage dove si chiude la porta del garage. • Ripetere l’impostazione dei limiti e della forza, seguendo le procedure ai punti 25 e 26. Ripetere il test di sicurezza di inversione del movimento una volta effettuata la regolazione. 6. La porte inverte il movimento senza ragione apparente e la luce del pulsante di comando della porta lampeggia per 5 secondi dopo l’inversione: Controllare il sistema "Protector" (se questo accessorio è stato installato). Se la luce lampeggia, correggere l’allineamento. 7. Il rumore fatto dall’apriporta disturba l’ abitazione: Se il rumore dell’apriporta mentre è in funzione causa problemi per la sua vicinanza alla abitazione, si può installare il corredo 41A3263 per l’isolamento delle vibrazioni. Questo corredo è stato ideato per eliminare "l’effetto suono" ed è di facile installazione. 8. La porta del garage si apre e si chiude da sola: Accertarsi che il pulsante del telecomando non sia fermo sulla posizione "funzionamento". 9. La porta si ferma, ma non si chiude completamente: Ripetere l’impostazione dei limiti, seguendo la procedura al punto 25. Ripetere la prova di inversione di sicurezza dopo eventuali regolazioni della lunghezza del braccio, della forza di chiusura o del limite inferiore.
2. Se si sta chiudendo, la porta si arresta. 3. Se si sta aprendo, la porta si arresta (lasciando spazio sufficiente per l’entrata e l’uscita di animali e il passaggio di aria fresca). 4. Se la porta viene arrestata in posizione parzialmente chiusa o aperta, inverte la direzione di movimento. 5. Se la porta incontra un ostacolo durante la chiusura, inverte il proprio moto. 6. Se la porta incontra un ostacolo durante l’apertura, la porta inverte il proprio moto e si arresta. 7. Il sistema facoltativo "Protector" fa uso di un raggio di luce invisibile che, quando sia interrotto da un ostacolo, fa aprire la porta, se si sta chiudendo, e impedisce che la porta si chiuda. E’ vivamente RACCOMANDATO per proprietari di casa con bambini piccoli. Dopo aver fatto azionare l’apriporta 5 volte di seguito, si consiglia un periodo di raffreddamento di 15 minuti. La luce dell’apriporta si accende: 1. inizialmente, quando l’apriporta è inserito; 2. quando la corrente è interrotta; 3. quando è azionato l’apriporta. B. Riem: Haak de trolleyconnector (6) in de bevestiging (7) op de trolley (8).
Schuif katrol (1) en binnenste trolley (2) in de achterzijde (opener) van de raileenheid (3), let erop dat de katrol wordt gemonteerd, zoals afgebeeld. De pijl op de trolley (7) moet naar de voorzijde (kop) van de rail (4) wijzen. Duw de katrol naar de voorzijde (kop) van de rail (4). Plaats de sledebout (5) in de uitsparing voor de bout in de katrol (6).
Schuif de buitenste trolley (1) in de achterzijde (opener) van de raileenheid (2), waarbij het uiteinde met de trolley-ontgrendelingsarm (3) in de richting van de opener moet wijzen. Schuif de buitenste trolley in de rails tot deze aansluit op de binnenste trolley.
(2) en monteer deze met schroeven (3). Plaats bout (4) in het stopgat van de trolley (5) en bevestig deze met borgring (6) en moer (7).
Schuif de kophoes (1) op de rail (5). Schuif de platte ring (3), veer (2) en borgring (3) op de sledebout (4). Draai de moer (6) op de sledebout tot deze vingervast zit. Moer met steeksleutel (7) vastdraaien, tot de ketting resp. de tandriem zich circa 2 mm boven de basis van de rails bij het middelpunt bevindt. KETTING RESP. TANDRIEM NIET TE STRAK SPANNEN! Zie tekening (8).
Stel alle bestaande sloten buiten werking om schade aan de garagedeur te voorkomen. 1. Open de lichtkap. Druk de zwarte knop (1) in en houdt deze ingedrukt tot de gele indicatorlamp (3) langzaam begint te knipperen en laat dan de knop los. 2. Druk de zwarte knop (1) in en houd deze ingedrukt tot de deur de gewenste open-stand bereikt. Stel de stand van de deur in met behulp van de zwarte (1) en de oranje (2) knop. Met de zwarte knop beweegt de deur OMHOOG, met de oranje knop beweegt de deur OMLAAG. 3. Druk op de geprogrammeerde afstandsbediening (4) of de drukknop van de deurbediening die bij de opener is geleverd. Hiermee wordt de volledig OMHOOG-stand (geopend) ingesteld. De deur beweegt naar de vloer en vervolgens terug naar de OMHOOG-stand (geopend). Hiermee heeft de opener zijn bewegingsgrenswaarden opgeslagen. Controleer of de deur hoog genoeg opent voor uw auto. Stel dit zonodig bij. 4. De indicatorlamp (3) stopt met knipperen wanneer de grenswaarden opgeslagen zijn.
OPMERKING: De werklamp knippert 11 keer wanneer de routine voor het instellen van de grenswaarden mislukt. Wanneer u deze fout krijgt, gaat u naar nr. 15 van Problemen oplossen en volgt u de instructies voor het handmatig instellen van de grenswaarden. 3. Druk op de geprogrammeerde afstandsbediening (4) of de drukknop van de deurbediening die bij de opener is geleverd. De deur beweegt naar de OMLAAG-stand (gesloten). Druk opnieuw op de afstandsbediening (4) en de deur beweegt naar de OMHOOG-stand (geopend). De LED (3) (indicatorlamp) stopt met knipperen wanneer de kracht is opgeslagen. De deur moet een complete cyclus voltooien, OMHOOG en OMLAAG, om de kracht op de juiste wijze in te stellen. Wanneer de eenheid de deur niet volledig kan openen en sluiten, controleer dan de deur om na te gaan of deze juist gebalanceerd is en niet aanloopt of klemt. De kracht MOET opgeslagen zijn om het instellen van de grenswaarden op de juiste wijze te voltooien.
De veiligheidssysteem test is belangrijk. De garagedeur moet teruglopen bij contact met een obstakel van 40mm dat plat op de grond ligt. Gebreken aan de goede afstelling van de opener kunnen ernstig persoonlijk letsel veroorzaken door het sluiten van de garagedeur. Herhaal de test eenmaal per maand en stel indien nodig opnieuw af. Procedure: plaats een obstakel van 40mm (1) plat op de vloer onder de garagedeur. Sluit nu de deur. De deur moet nu weer opengaan door de obstructie. Wanneer de deur stopt op het obstakel, verwijdert u het obstakel en herhaalt u stap 25, De grenswaarden instellen. Herhaal de test. Als de deur terugloopt omkeert op het 40mm grote obstakel, verwijder dan het obstakel en laat de deur weer een keer volledig openen en sluiten. De deur mag niet teruglopen in gesloten toestand. Wanneer de deur opnieuw stopt, herhaal dan de stappen 25 en 26, De grenswaarden instellen en De kracht instellen en herhaal de test van de veiligheidsomkeerfunctie. Plaats 20kg op het midden van de deur en zorg ervoor dat de deur niet meer dan 500mm omhoog beweegt.
3. Druk op de afstandsbediening of op de deurbediening. Hiermee wordt de grenswaarde voor OMHOOG (geopend) ingesteld en begint het sluiten van de deur. Druk onmiddellijk op de oranje of op de zwarte knop. De deur stopt. Stel de gewenste OMLAAG-stand (gesloten) in met behulp van de zwarte en oranje knop. Controleer of de deur volledig gesloten is zonder een extreem hoge druk op de rail uit te oefenen (rail mag niet naar boven buigen en de ketting/riem mogen niet slap gaan hangen of onder rail komen te hangen). Druk op de afstandsbediening of op de deurbediening. Hiermee wordt de OMLAAG-grenswaarde (dicht) ingesteld en begint het openen van de deur. OPMERKING: Wanneer noch de zwarte, noch de oranje knop wordt ingedrukt voordat de deur de vloer bereikt, zal de garagedeuropener proberen de grenswaarde automatisch in te stellen door de deur vanaf de vloer om te keren en deze te stoppen volgens de ingestelde omhooggrenswaarde. Wanneer de werklamp niet 10 keer knippert, zijn de grenswaarden ingesteld en hoeft dit niet handmatig te gebeuren; de OMLAAG-grenswaarde wordt ingesteld op de vloer. Ongeacht of de grenswaarden automatisch of handmatig worden ingesteld, de kracht MOET worden opgeslagen om het instellen van de grenswaarden op de juiste wijze te kunnen voltooien. Zie het gedeelte 26, De kracht instellen. 4. Open en sluit de deur twee tot drie keer met de afstandsbediening of de deurbediening. • Wanneer de deur niet in de gewenste OMHOOG-stand (geopend) stopt of omkeert voordat de deur stopt in de OMLAAG-stand (dicht), herhaalt u het handmatig instellen van de grenswaarden nog een keer. • Wanneer de deur stopt in zowel de gewenste OMHOOG-stand (geopend) en OMLAAG-stand (gesloten), ga dan verder met Het veiligheidsomkeersysteem testen.
øurub, øaibæ de siguranflæ øi piuliflæ (3). Asigurafli-væ cæ øina este centratæ deasupra uøii. ÎNDEPÆRTAfiI placa de 25mm. Manevrafli uøa manual. Dacæ uøa loveøte øina, ridicafli suportul frontal. Folosifli unsoarea pentru øinæ øi lubrifiafli suprafafla inferioaræ a øinei (6).
Derulafli cablul de sonerie în sus pe perete øi de la o margine la alta a plafonului pânæ la dispozitivul de deschidere a uøii garajului. Folosifli scoabe izolate (5) pentru a fixa sârma. Bornele de conectare rapidæ ale receptorului sunt amplasate în spatele lentilei pentru luminæ a dispozitivului de deschidere. Conectafli cablul de sonerie la borne dupæ cum urmeazæ: alb/roøu la roøu (1) øi alb la alb (2). Operarea dispozitivului de comandæ a uøii Apæsafli pentru a deschide sau închide uøa. Apæsafli din nou pentru a opri uøa în timpul deplasærii. Dispozitiv multifuncflional de comandæ a uøii (78LM opflional): Dispozitivului de comandæ a uøii, de la Dispozitivul de blocare a uøii din exterior øi de la Accesoriile de intrare færæ cheie. • Pentru a activa: Apæsafli øi menflinefli apæsat butonul de Blocare timp de 2 secunde. Lumina butonului de comandæ va clipi atâta timp cât funcflia de Blocare este activatæ. • Pentru a dezactiva: Apæsafli øi menflinefli apæsat butonul de Blocare din nou timp de 2 secunde. Lumina butonului de comandæ nu va mai clipi. Funcflia de Blocare se va dezactiva de asemenea ori de câte ori butonul „LEARN” („ÎNVÆfiARE”) de pe tabloul de comandæ este activat.
Funcflia de blocare este conceputæ pentru a împiedica operarea uøii de la telecomanda portabilæ. Totuøi, uøa se va deschide øi închide de la butonul de comandæ al Dispozitivului de comandæ a uøii, de la Dispozitivul de blocare a uøii din exterior øi de la Accesoriile de intrare færæ cheie. Pentru a activa, apæsafli øi menflinefli apæsat butonul de Blocare (3) timp de 2 secunde. Becul barei cu mâner izolant va lumina intermitent atâta timp cât funcflia de Blocare este activatæ. Pentru a dezactiva, apæsafli øi menflinefli apæsat butonul de Blocare din nou timp de 2 secunde. Butonul de comandæ nu va mai lumina intermitent. Funcflia de Blocare se va dezactiva de asemenea ori de câte ori butonul „LEARN” („ÎNVÆfiARE”) de pe tabloul de comandæ este activat.
Sistemul de cuplare al uøii Brafl de uøæ reglabil. Decuplare a troliului prin cablu de tracfliune. Siguranflæ Personalæ Buton de comandæ øi oprire automatæ în direcflia în jos. Buton de comandæ en
