Type de produit	Ouvre-porte de garage résidentiel
Marque	CHAMBERLAIN
Modèle	801CB (également 801C)
Alimentation électrique	120 V, 60 Hz
Puissance nominale	1/2 HP (estimation)
Dimensions approximatives (unité moteur)	30 x 20 x 15 cm
Poids approximatif	5 kg
Type de transmission	Courroie ou chaîne (selon modèle)
Méthode d'ouverture	Télécommande sans fil et commande murale
Système de sécurité	Détecteurs inverseurs photoélectriques (Protector System)
Hauteur de détection des obstacles	6 po (15 cm) maximum au-dessus du sol
Fonction d'inversion de sécurité	Inversion automatique en cas d'obstacle pendant la fermeture
Réglages	Force et course d'ouverture/fermeture
Nombre de télécommandes incluses	1 (estimation)
Portée de la télécommande	Jusqu'à 30 mètres (estimation)
Éclairage intégré	Oui, deux ampoules (non fournies)
Type d'ampoules	E27, max 60W (estimation)
Entretien périodique	Test mensuel du système d'inversion de sécurité
Nettoyage	Essuyer avec un chiffon sec ; ne pas utiliser de produits abrasifs
Pieces détachées	Disponibles via le service après-vente (télécommandes, capteurs, rails)
Réparabilité	Réparable par un technicien qualifié ; pièces de rechange disponibles
Température de fonctionnement	-20°C à 50°C (estimation)
Certifications	Conforme aux normes de sécurité en vigueur
Garantie	2 ans (estimation)

FOIRE AUX QUESTIONS - 801CB CHAMBERLAIN

Comment installer les détecteurs inverseurs de sécurité ?

Fixez les supports sur les guides de la porte, à 6 po (15 cm) maximum au-dessus du sol. Alignez les capteurs de sorte que les deux témoins lumineux restent allumés. Raccordez les fils selon les couleurs : blanc/noir avec blanc/noir, blanc avec blanc. Utilisez les connecteurs de verrouillage fournis.

Que faire si le témoin lumineux du capteur est éteint ?

Vérifiez d'abord l'alimentation électrique de l'ouvre-porte. Assurez-vous que les fils ne sont pas coupés ou court-circuités. Si le témoin de l'émetteur est allumé mais pas celui du récepteur, vérifiez l'alignement des capteurs et desserrez l'écrou papillon pour les ajuster jusqu'à ce que les deux témoins restent allumés.

Comment tester le système d'inversion de sécurité ?

Placez une planche de 1-1/2 po (3,8 cm) d'épaisseur au sol, centrée sous la porte. Fermez la porte avec la télécommande. La porte doit remonter immédiatement au contact de la planche. Si ce n'est pas le cas, ajustez la course de fermeture (DOWN) en tournant la vis de réglage de 1/4 tour dans le sens anti-horaire.

Pourquoi ma porte ne se ferme-t-elle pas avec la télécommande ?

Vérifiez que les témoins lumineux des deux détecteurs de sécurité sont allumés en continu. Si l'un d'eux est éteint ou clignote, cela signifie un mauvais alignement ou une obstruction. Les détecteurs doivent être alignés et non obstrués pour permettre la fermeture par télécommande.

À quelle fréquence dois-je tester le système d'inversion de sécurité ?

Il est recommandé de tester le système d'inversion de sécurité au moins une fois par mois. Placez un obstacle (comme un 2x4 à plat) sous la porte et fermez-la. La porte doit s'arrêter et inverser immédiatement.

Que faire si la porte s'arrête sur l'obstacle au lieu de remonter ?

Cela indique que la course de fermeture est insuffisante. Augmentez la course de fermeture en tournant la vis de réglage DOWN de 1/4 tour dans le sens anti-horaire. Répétez le test jusqu'à ce que la porte remonte correctement.

Comment régler la force d'ouverture et de fermeture ?

Les vis de réglage de force (OPEN et CLOSE) se trouvent sur l'unité moteur. Tournez-les dans le sens horaire pour augmenter la force, anti-horaire pour diminuer. Après chaque réglage de force, effectuez un test d'inversion de sécurité pour vérifier le bon fonctionnement.

Que faire si les témoins lumineux des capteurs clignotent ?

Des témoins clignotants indiquent généralement un problème de câblage ou d'alignement. Vérifiez que les fils sont correctement connectés aux bornes et qu'il n'y a pas de court-circuit. Assurez-vous que les capteurs sont bien alignés l'un en face de l'autre et qu'aucun objet n'obstrue le faisceau.

Puis-je utiliser l'ouvre-porte sans les détecteurs de sécurité ?

Non, les détecteurs de sécurité sont obligatoires pour prévenir les blessures graves ou la mort. Ne jamais désactiver ou contourner ce système. Si les détecteurs sont défectueux, remplacez-les immédiatement.

Où puis-je trouver des pièces de rechange pour mon ouvre-porte CHAMBERLAIN 801CB ?

Les pièces de rechange (télécommandes, capteurs, rails, etc.) sont disponibles auprès du service après-vente de CHAMBERLAIN ou chez les revendeurs agréés. Consultez le site web du fabricant ou contactez le support technique.

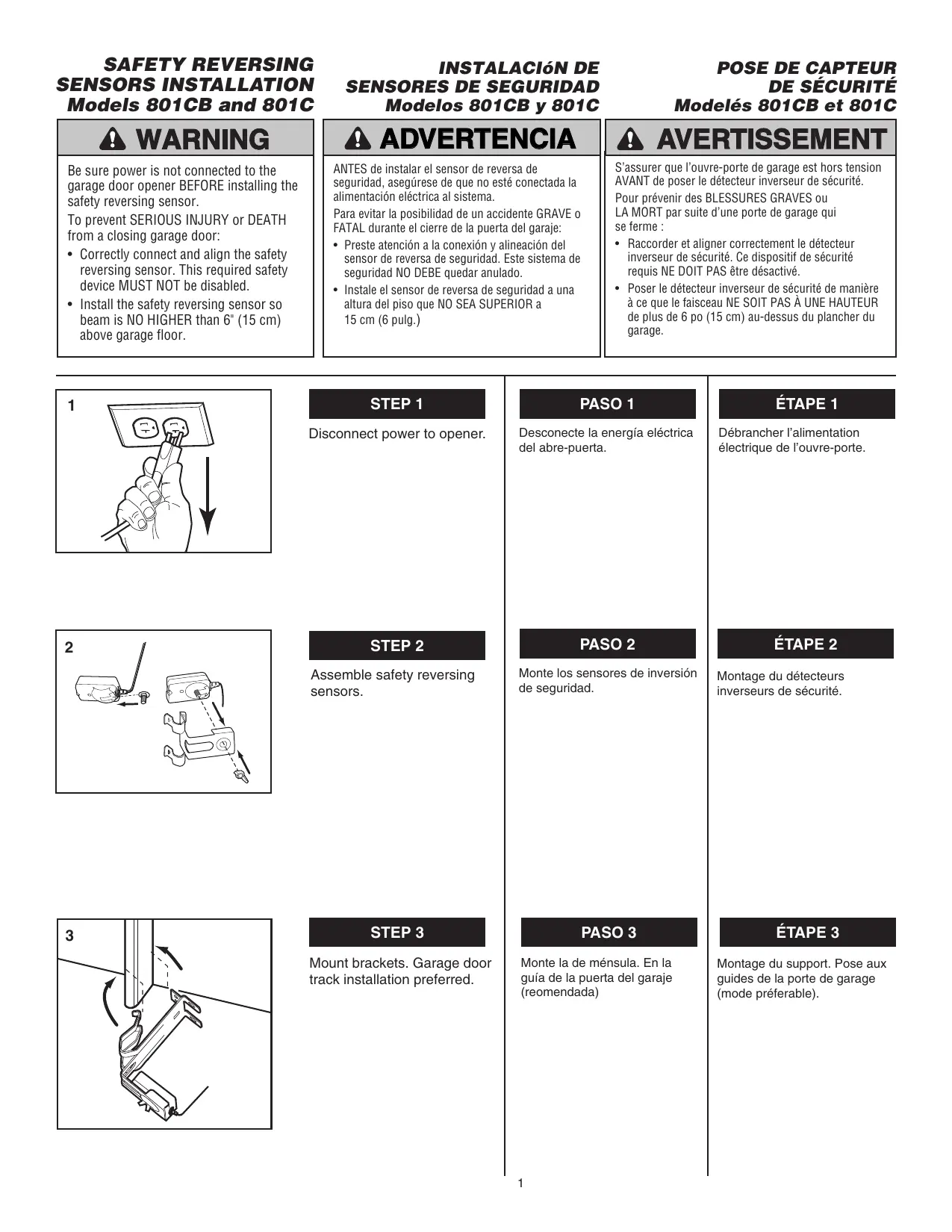

MODE D'EMPLOI 801CB CHAMBERLAIN

Modèles 801CB et 801C

AVERTISSEMENT

S'assurer que l'ouvre-porte de garage est hors tension AVANT de poser le détecteur inverseur de sécurité. Pour prévenir des BLESSURES GRAVES ou LA MORT par suite d'une porte de garage qui se ferme :

• Raccorder et aligner correctement le détecteur inverseur de sécurité. Ce dispositif de sécurité requis NE DOIT PAS être désactivé.
• Poser le détecteur inverseur de sécurité de manière à ce que le faisceau NE SOIT PAS À UNE HAUTEUR de plus de 6 po (15 cm) au-dessus du plancher du garage.

1

ÉTAPE 1

Débrancher l'alimentation électrique de l'ouvre-porte.

2

ÉTAPE 2

Montage des détecteurs inverseurs de sécurité.

3

ÉTAPE 3

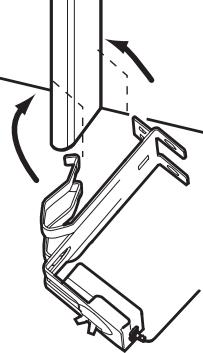

Montage du support. Pose aux guides de la porte de garage (mode préférable).

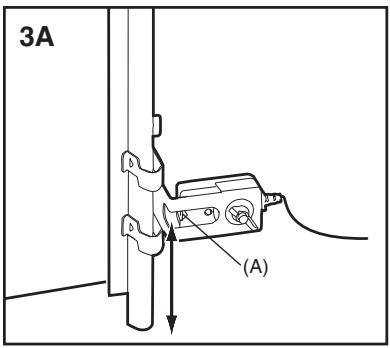

ÉTAPE 3A

Faisceau du détecteur (A) 6 po (15 cm) max. au-dessus du sol.

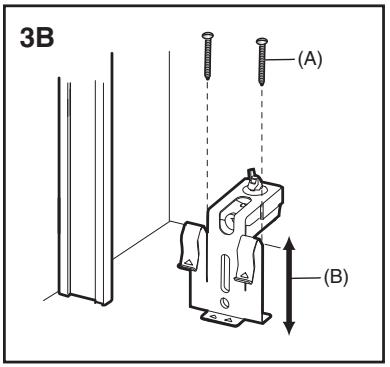

ÉTAPE 3B

Pose au sol (en option)

Fixer au sol à l'aide des ancrages de béton (A) (non fournis). Faisceau du détecteur (B) 6 po (15 cm) max. au-dessus du sol.

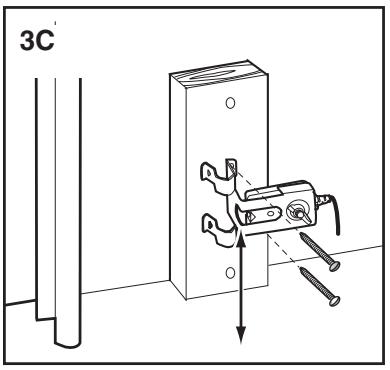

ÉTAPE 3C

Installation murale (en option)

Attachez un 2×4 au mur avec des tire-fond (non fournis).

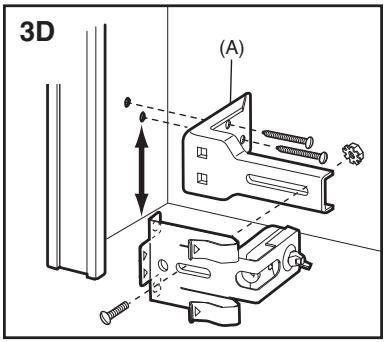

ÉTAPE 3D

Montage mural avec support de rallonge (A) (en option)

Attachez avec chevilles pour murs secs (non fournis).

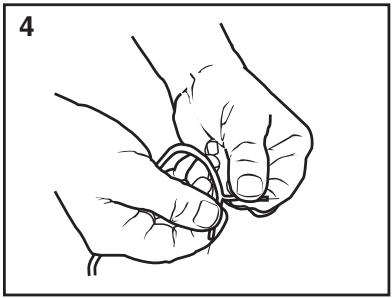

ÉTAPE 4

Séparer l'isolant à l'extrémité du fil de capteur neuf du fil existant (4). Couper le fil exposé au niveau de l'isolant.

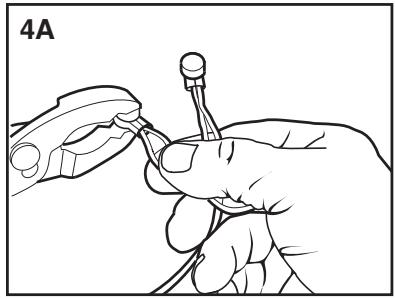

ÉTAPE 4A

Au moyen des quatre connecteurs de verrouillage, insérer le fil neuf avec le fil usagé par couleur : blanc/noir avec blanc/noir, blanc avec blanc. Insérer le fil à fond dans le connecteur ; une fois serti, le connecteur ne peut plus être réutilisé. Sertir fermement le connecteur (4A) à l'aide d'une pince réglable.

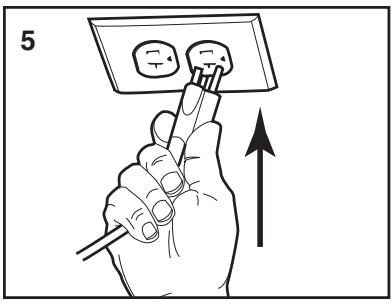

ÉTAPE 5

Brancher l'alimentation électrique de l'ouvre-porte. Les témoins lumineux des deux capteurs resteront allumés si les raccordements électriques et l'alignement sont corrects. Si le témoin lumineux de la cellule photoélectrique est éteint, et si le faisceau de lumière invisible entre les capteurs n'est pas obstrué, c'est qu'un alignement est requis.

ÉTAPE 6

Desserrer l'écrou papillon du capteur de réception afin de permettre une légère rotation du capteur de sécurité. Régler le capteur jusqu'à ce que les deux témoins lumineux restent allumés. Serrer l'écrou papillon du capteur de réception à cellule photoélectrique.

DÉPANNAGE

Si, lorsque la pose est terminée, le témoin de la cellule émettrice ne reste pas constamment allumé après l'installation, s'assurer :

• Que le courant électrique parvient bien à l'ouvre-porte. Qu'il n'y a pas de court-circuit dans les fils. Ces courts-circuits peuvent se produire sous les agrafes ou à la hauteur des branchements des bornes filetées. Le câblage est bien fait entre les détecteurs et l'ouvre-porte.
• Qu'il n'y a pas de fil brisé. Si le témoin de la cellule émettrice est allumé alors que le témoin de la cellule réceptrice est éteint :
• Vérifier l'alignement. Vérifier s'il y a un fil brisé dans la cellule réceptrice.

Après installation, tester le système de protection (« Protector System ») et le système d'inversion de sécurité (« Safety Reverse System »). Voir les instructions et consulter le manuel du propriétaire.

AVERTISSEMENT

Sans un système d'inversion de sécurité bien installé, des personnes (plus particulièrement les petits enfants) pourraient être GRIÈVEMENT BLESSÉES ou TUÉES par une porte de garage qui se referme.

• On DOIT procéder à une vérification mensuelle du système d'inversion de sécurité.
• Après avoir réglé une commande (force ou course), il peut être nécessaire de régler l'autre commande.
• Après avoir effectué quelque réglage que ce soit, on DOIT faire l'essai du système d'inversion de sécurité. La porte de garage DOIT remonter au contact d'un objet d'une hauteur de 1-1/2 po (3,8 cm) (ou un 2× 4 posé à plat) sur le sol.

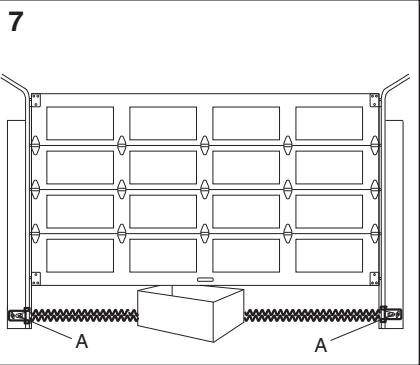

ÉTAPE 7

Test the Protector System

Appuyer sur le bouton-poussoir de la télécommande pour ouvrir la porte. - Mettre la boîte en carton de l'ouvre-porte dans la course de la porte. Appuyer sur le bouton-poussoir de la télécommande pour fermer la porte. La porte ne se déplacera pas de plus d'un pouce (2,5 cm), et les lumières de l'ouvre-porte clignoteront.

La porte de garage ne se fermera pas à l'aide d'une télécommande si le témoin lumineux d'un des deux détecteurs (A) est éteint (ce qui avertit que le détecteur est mal aligné ou est obstrué).

Si l'ouvre-porte ferme la porte lorsque le détecteur inverseur de sécurité est obstrué (et que les détecteurs ne sont pas à plus de 6 po (15 cm) au-dessus du sol), appeler un technicien formé en systèmes de porte.

AVERTISSEMENT

Sans un système d'inversion de sécurité bien installé, des personnes (plus particulièrement les petits enfants) pourraient être GRIÈVEMENT BLESSÉES ou TUÉES par une porte de garage qui se referme.

8

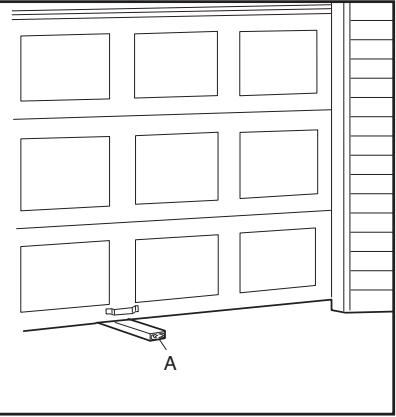

ÉTAPE 8

Essai du système d'inversion de sécurité

ESSAI

La porte étant entièrement ouverte, placer une planche de 1-1/2 po (A) (3,8 cm) d'épaisseur (ou un 2 x 4 à plat) sur le plancher, centrée sous la porte de garage. - Fermer la porte. La porte doit remonter dès qu'elle touche l'obstacle.

RÉGLAGE

Si la porte s'arrête sur l'obstacle, sa course de fermeture n'est pas suffisante. Augmenter la course de fermeture (DOWN) en tournant la vis de réglage « DOWN » de 1/4 de tour dans le sens anti-horaire.

REMARQUE : Dans le cas d'une porte articulée, s'assurer que les réglages ne forcent pas sur la biellette, ni à l'ouverture ni à la fermeture.

• Répéter l'essai. Lorsque la porte remonte sur la planche de 1-1/2 po (3,8 cm), retirer l'obstacle et faire faire 3 ou 4 cycles comptés à l'ouvre-porte afin de vérifier le réglage. Si l'essai du système d'inversion de sécurité échoue, appeler un technicien formé en systèmes de porte.
