GEBRUIKSAANWIJZING LM60R-128 CHAMBERLAIN

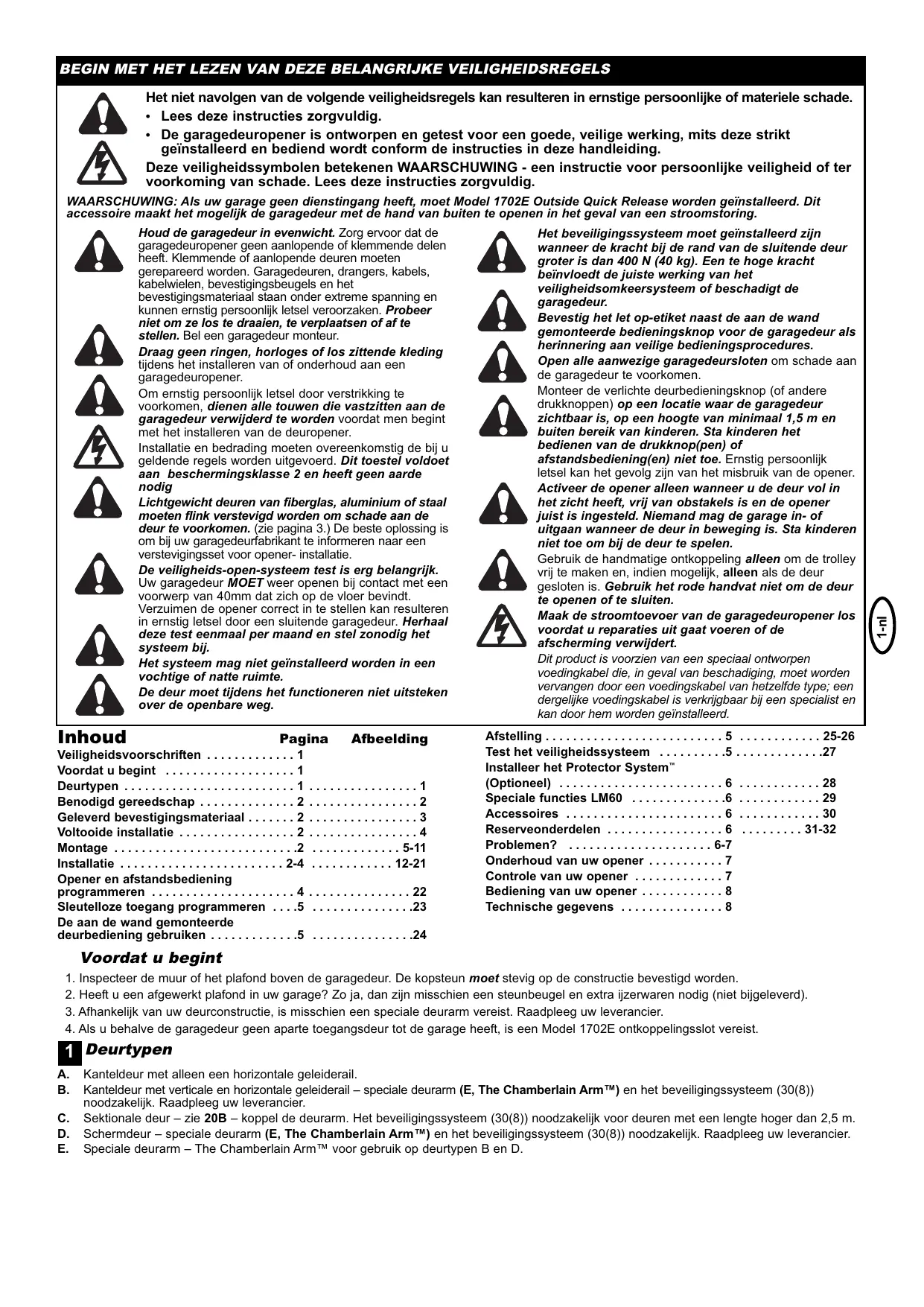

Het Niet navolgen van de volgende veiligheidsregels kan resulteren in ernstige personlijke of materiele schade.

• Lees deze instructies zorgvuldig.
• De garagede europener is ontworpen en getest voor een goede, veilige werkig, mits deze strikt geinstalleerd en bediend worden conform de instructies in deze handleiding.

Deze verilgheidssymbolen beteken WAARSCHUWING - een instructie voor persoonlijke verilgheid of ter voorkoming van schade. Lees deze instructies zorgvuldig.

WAARSCHUING: Als uw garage geen Dienstgang heeft,要去 Model 1702E Outside Quick Release worden geinstalleerd. Dit accessoire maakt het möglichk de garagedeur met de hand van buiten te openen in het geval van een stroomstoring.

Houd de garagedeur in evenwicht. Zorg ervoor dat de garagedeupener geen aanlompende of klemmende delen heeft. Klemmende of aanlompende deuren要去 gerepareerd worden. Garagedeuren, drangers, kabels, kabelwielen, bevestigingsbeugels en het bevestigingsmaterial aan onder extreme spanning en hunnen ernstig personlijk letsel veroorzaken. Probeer Niet om ze los te draaien, te verplaatsen of af te stellen. Bel een garagedeur monteur.

Draag geen ringen, horloges of los zittende kleding tijdens het installereren van of onderhoud aan een garagedeuropeaner.

Om ernstig persoonlijk letsel door verstrikking te voorkomen, dienen alle touwen die vastzitten aan de garagedeur verwijderd te worden voordat men begint met het installereren van de deuropener.

Installatie en bedrading要去en overeenkomstig de bij u geldende regels worden uigevoerd. Dit toestel voldoet aan beschermingsklasse 2 en heeft geen aarde nodig

Lichtgewicht deuren van fiberglas, aluminium of staal要去en flink verstevigd worden om schade aan de deur te voorkomen. (zie pagingra 3.) De Beste oplossing is om bij uw garagedeurbrikant te informeren maar een verstevigingsset voor opener- installmentie.

De veiligheids-open-systeem test is erg belangrijk. Uw garagedeur MOET就越 openen bij contact met een voorwerp van 40mm dat zich op de vloer bevindt.

Verzuiemen de opener correct in te stellen kan resulteren in ernstig letsel door een sluitende garagedeur. Herhaal deze testeenmaal per maand en stel zonodig het systeem bij.

Het systeem mag nicht geinstalleerd worden in een vochtige of nature ruimte.

Deour moetijdens het functioneren nichtuitsteken over de openbareweg.

Het beveiligingsystem moet geinstalleerd zijn wanner de kracht bij de rand van de sluitende deur groter is dan 400 N (40 kg). Een te hove kracht beinvloedt de juiste werking van het veiligheidsomkeersysteme of beschadigt de garagedeur.

Bevestig het let op-etiket naast de aan de wand gemonteerde bedieningsknop voor de garagedeur als herinnering aan veilige bedieningsprocedures.

Open alle aanwezigegaragedeursloten om schade aan de garagedeur te voorkomen.

Monteer de verlichte deurbedieningsknop (of andere drukknuppen) op een locatie waar de garagedeur zichtaar is, op een hoogte van minimaal 1,5 m en buiten bereik van kinderen. Sta kinderen het bedieren van de drukknop(pen) of

afstandsbediening(en) Niet toe. Ernstig persoonlijk letsel kan het gevolg zich van het misbruik van de opener.

Activeer de opener alleen wanner u de deur vol in het zicht heeft, vrij van obstkels is en de opener juist is ingesteld. Niemand mag de garage in- ofuitgaan wanner de deur in beweging is. Sta kinderen nicht toe om bij de deur te spelen.

Gebruik de handmatige ontkoppeling alleen om de trolley vrij te make n en, indien mogelijk, alleen als de deur gesloten is. Gebruik het rode handvat Niet om de deur te openen of te sluiten.

Maak de stroomtoevoer van de garagedeuropeaner los voordat u reparationsuit gaat voeren of de aftscherming verwijdert.

Dit product is voorzien van een special ontworpen voedingskabel die, in geval van beschadiging,要去 worden verrangen door een voedingskabel van hetzelfde type; een dergelijkke voedingskabel is verkrijgbaar bij een specialist en kan door hem worden geinstalleerd.

Inhoud	Pagina	Afbeeling
Veiligheidsvoorschriften	1
Voordat u begint	1
Deurtypen	1	1
Benodigd gereedschap	2	2
Geleverd bevestigingsmaterial	2	3
Voltooide installment	2	4
Montage	2	5-11
Installatie	2-4	12-21
Opener en afstandsbedieningprogrammeren	4	22
Sleutelloze toegang programmeren	5	.23
De aan de wand gemonteerdedeurbediening gezruiken	5	.24

Afstelling 5 25-26

Test het veiligheidssysteme 5.27

Installer het Protector System

(Optioneel) 6 28

Speciale functies LM60 6 29

Accessoires 6 30

Reserveonderdelen 6 31-32

Problems? 6-7

Onderhoud van uw opener 7

Controle van uw opener 7

Bediening van uw opener 8

1. Inspector de muur of het plafond boven de garagedeur. De kopsteun moet stevig op de constructie bevestigd worden.
2. Heeft u een afgewerkt plafond in uw garage? Zo ja, dan+zijn misschien een steunbeugel en extra ijzerwaren nodig (niet bijgeleverd).
3. Afhankelijk van uw deurconstructie, is misschien een speciale deurarm vereist. Raadpleeg uw leverancier.
4. Als u behalte de garagedeur geenAPEtoegangsdeur tot de garaje heeft, is een Model 1702E ontkoppelingsslot vereist.

1 Deurtypen

A. Kanteldeur met alleen een horizontale geleiderail.
B. Kanteldeur met verticale en horizontale geleiderail - speciale deurarm (E, The Chamberlain Arm™) en het beveiligingsystem (30(8))oodzakelijk. Raadpleeg uw leverancier.
C. Sektionale deur - zie 20B - koppel de deurarm. Het beveiligingsystem (30(8)) noodzakelijk voor deuren met een lenghte hoger dan 2,5 m.
D. Schermdeur - speciale deurarm (E, The Chamberlain Arm™) en het beveiligingsystem (30(8)) noodzakelijk. Raadpleeg uw leverancier.
E. Speciale deurarm - The Chamberlain Arm™ voor gezruik op deurtypen B en D.

2 Benodigd gereedschap

3 Geleverd bevestigingsmaterial

(1) Zeskanbout

(12) Borgring

(2) Workbout

(13) Zeskantige moer

(3) 8mm sledebout

(14) Bevestigingsring

(4) Houtschroeven

(15) Metrisch tapbout

(5) Metaalplaatschroeven

(16) Zeskantschroef

(6) Vorkbout

(17) Stopbout

(7) Touw

(18) Veer

(8) Handvat

(19) Platte ring

(9) Geisoleerde niedjes

(20) Borgmoer

(10) Plug

(21) Railvet

(11) Betonplug

4 Voltoide installment

Naarmate u vordert met de in deze handleding beschreiben montage-, installment- en afstellingsprocedures is het misschien nuttig om deze afbeelding van een voltooide installment bij de hand te hebben.

(1) Kophoe

(9) Lampeglas

(2) Katrol

(10) Noodontkoppeling: koord & handgreep

(3) Slede

(11) Gebogen gedeelte deurarm

(4) Rail

(12) Recht gedeelte deurarm

(6) Hangijzer

(13) Deurbeugel en plaat

(7) Snoer

(14) Kopsteun

(8) Opener

(15) Trolley-ontgrendelarm

MONTAGE

Belangrijk! Als u een overhead-deur heeft, moet u bij het monteren van de rail de instructies voor de Chamberlain™ Deurarm (The Chamberlain Arm™) accessoire gebruiken in combinatie met deze Gebruikershandleiding.

5 Montage de rail

Breng vet aan op de binnenranden van de railstukken (1). Plaats de railstukken op een vlakke ondergrund voor montage. Alle vier railstukken zijn onderling verwisselbaar. Schuif de railsteun (3) op het railstuk. Koppel de rails door de railsteun op het volgende railstuk te schuiven. Tik de railsamenbouw (4) op een stuk hout tot de railstukken (5) vlak aansluiten. Herhaal dit met de overige railstukken.

6 Monteer de ketting/riem

Neem de ketting/riem uit de doos en leg de ketting op de grond (voorkom dat de ketting/riem vies of verdraait is).

A. Ketting: Duw de stiften van de verbindingschakel (3) door kettingschakel (4) en opening in de trolley (5).(zie afbelding) Plaats de sluitschalm (2) over pennen en op de sleuven. Schuif borgclip (1) over de sluitschalm en op de pengroeven tot beiden pennen stevig vergrendeld+zijn.

B. Riem: Haak de trolleyconnector (6) in de bevestiging (7) op de trolley (8).

7 Plaats trolley en katrol in de rail

Schuif katrol (1) en binnenste trolley (2) in dechterzijde (opener) van de raileenheid (3), let erop dat de katrol worden gemonteerd, Zoals aufgebeeld. De pijl op de trolley (7)要去aar de voorzijde (kop) van de rail (4) wijzen. Duw de katrolaar de voorzijde (kop) van de rail (4). Plaats de sledebout (5) in de uitsparing voor de bout in de katrol (6).

8 Bevestig de trolley aan de rail

Schuif de buitenste trolley (1) in de weiterzijde (opener) van de raileenheid (2), waar bij het uiteinde met de trolley-ontgrendelingsarm (3) in de richting van de opener要去 wijzen. Schuif de buitenste trolley in de rails tot deze aansluit op de binnenste trolley.

9 Bevestig rail aan opener en monteer hetting/riem

Verwijder de vier borgbouten (1) aan de bovenzijde van de opener. Plaats de rail op de opener, zDat deze aansluit op de stop (3) bovenop de opener. Leg de ketting/riem (4) om het getande kettingwiel. Duw de complete katrolaar de voorzijde van de rail om overtollige speling in de ketting/riem te elimineren. Lijn de boutgaten op de steunen (6) uit met de boutgaten in de opener. Bevestig de steunen aan de opener met de voorheen verwijderde bouten. Haal de bouten stevig aan. De tanden van het kettingwiel moeten in de ketting/riem grippen.

LET OP: Gebruik alleen de bouten die bovenin de opener gemonteerd zijn. Het gebruik van andere bouten zal ernstige schade aan de opener veroorzaken.

10 Monteer de afdekking van het getande hetkettingwiel

Plaats de afdekking van het getande kettingwiel (1) bovenop de opener (2) en monteer deze met schroeven (3). Plaats bout (4) in het stopgat van de trolley (5) en bevestig deze met borgring (6) en moer (7).

11 Monteer de kophoes en span de ketting/riem

Schuif de kophoe (1) op de rail (5). Schuif de platte ring (3), veer (2) en borgring (3) op de sledebout (4). Draai de moer (6) op de sledebout tot deze vingervast zit. Moer met steeksleutel (7) vastdraaien, tot de ketting resp. de tandriem zich circa 2 mm boven de basis van de rails bij het middelpunt bevindt. KETTING RESP. TANDRIEM NIET TE STRAK SPANNEN! Zie tekening (8).

MONTAGE

Draag, als u boven uw hoofd werkst, een veiligheidsbril om uw ogen te beschermen.

Stel alle bestaande sloten buiten werkung om schade aan de garagedeur te Voorkommen.

Verwijder alle aan de garagedeur bevestigde touwen voordat u de garagedeuropener installeert, om ernstig lichamelijk letsel door verstrikt raken te voorkomen.

Wij raden aan de deuropener minstens 2,1m boven de vloer te installeren of hoger, als de ruimte dit toelaat.

12 Plaats de kopsteun

De kopsteun要去vig aan de garageconstructie bevestigd worden. Versterk de muur of het plafond zonodig met een 40mm ditke plank. Het Niet opvolgen van de instructies kan ondeugdelijke werkking van het veiligheidssystem tot gevolg hebben.

U kurz de kopsteun op de muur (1) boven de deur of aan het plafond (3) bevestigen. Volg de instructies die het Beste aan uw specifieke vereisten voldoen.

Teken, verwijl de deur gesloten is, de verticale middellijn (2) van de garagedeur af. Trek deze lijn door tot op de muur boven de deur. Open de deur tot diens hoogste openingspunt. Teken een haakse horizontale lijn (4) op de kopmuur 5 cm boven het hoogste punt zodat er ruimte is voor de bovenkant van de deur.

13Installer de kopsteun

OPMERKING: Gebruik de verticale middellijn en de horizontallylijkeuit stap 12 voor de juisteplaatsing van de kopsteun.

A. Wandmontage: Plaats de kopsteun (1) in het midden van de verticale middelijn (2) waarbij de onderste rand van de kopsteun lijnt met de horizontaal lijn (4) (de pijl wijst maar het plafond). Teken alle gaten voor de kopsteun af (5). Boor gaten van 4,5mm en bevestig de kopsteun met houtschroeven (3).

B. Plafondmontage: Trek de verticale middelligijn (2) door tot op het plafond. Plaats de kopsteun (1) op de verticale middelligijn op maximaal 150mm van de wand. Zorg ervoor dat de pij in de richting van de opener wijst. Teken alle gaten voor de kopsteun af (5). Boor gaten van 4,5mm en bevestig de kopsteun met houtschroeven (3). Voor montage aan een betonnen plafond gebruikt u de meegeleverde betonpluggen (6).

14 Bevestig rail aan kopsteun

Leg de opener op de garagevloer onder de kopsteun. Leg er verpakkingsmaterial op om de ommanteling Niet te beschadigen. Til de rail op tot de gaten in de kophoe uitgelijnd zijn met de gaten in de kopsteun. Aansluiten op de vorkbout (1). Bevestig de bevestigingsring (2) om de bout te vergrendelen.

N.B. Om te voorkomen dat de rail bij een roldeur gegen de veren aankomt, kan het nodig zijn de opener op een tijdelijke ondersteuning teplaatsen.

15 Breng de opener op zijnplaats

N.B. Een 25mm ditke lat (1) is handig om de ideale afstand tussen de deur en de rail te bepalen (tenzij er nicht genoeg bovenruimte is).

Breng de opener omhoog en LAST hem op een ladder rusten. Open de garagedeur. Plaats een 25mm ditke lat (1) plat op de bovenkant van de deur vlak bij de middelijn, zoals afgebeeld. Laat de rail op de lat rusten.

Als de opengaande deur gegen de slede aanstoot, trek dan aan de ontkoppelingshandgreep om het binnen en buitengedeelte los te koppelen. De slede kan in ontkoppelde toestand gelaten worden totdat de verbinding:tussen de deurarm en de slede tot stand gebracht is.

16 Hang de opener op

De opener要去stigop de garagaeconstructie bevestigd worden.

Er zijn drie representieve installations afgebeeld. De uwe kanECHTER nog anders+zijn. De hangijzers (1)要去en onder een hoek bevestigdo worden (Afbeelding A) om voor een stevige bevestigting te zorgen.

Bevestig bij afgewerkte plafonds (Afbeelding B) een stevige metalen steun (niet bijgeleverd) (4) op de garageconstructie voordat u de opener installeert. Voor het monteren aan een betonnen plafond (Afbeelding C) de meegeleverde betonankers gebruiken (5).

Meet aan weerszijden van de opener de afstand van de opener tot de draagconstructie (of plafond).

Zaag beiden hangijzers af op de vereiste lenghte. Maak van elk hangijzer één uiteinde vlak en buig of draai dit zo dat het overeenkomt met de bevestigingshoeken. Buig de hangijzers Niet ter hoogte van de gaten. Boor 4,5mm aanzetgaten in de draagconstructie (of plafond). Bevestig de steunen met houtschroeven (2) aan de steunen.

Til de opener omhoog en bevestig deze aan de hangijzers met boute, veerringen en moeren (3). Controller of de rail precies midden boven de deur zit. VERWIJDER de 25mm ditke lat. Doe de deur met de hand open en dicht. Als de deur gegen de rail stoot, moet u de kopsteun hoger bevestigen. Breng railvet aan op het onderoppervlak van de rail (6).

17 Bevestig noodontgrendelingskoord en handvat

Trek het one eind van het koord (1) door het gat boven in de rode handgreep zodat hetwoord "NOTICE" in de juiste stand staat, die afbeelding (3). Zet het vast met een overhandse knoop (2). De knoop要去 minstens 25mm van het uiteinde van het koord zitten zodat hij er zichuien kan glijden.

Trek het andere eind van het koord door het gat in de ontkoppelingsarm van de slede (4). Pas de lenghte van het koord zo aan dat de handgreep 1,8m boven de vloer hangt. Zet het vast met een overhandse knoop.

N.B. Als u een stuk van het koord要去 afknippen, smelt het afgeknipte eind dan met een lucifer of een aansteker om rafelen te voorkomen.

Sluit de electriciteit aan

OM INSTALLATIEPROBLEMEN TE VOORKOMEN MAG U DE GARAGEDEUROPENER PAS LATEN FUNCTIONEREN ALS DE INSTRUCTIES HIERTOE OPDRacht GEVEN.

Sluit de deuropener alleen aan op een stopcontact dat bediend wordt door een tweepolige schakelaar.

18 Monteer de verlichting

Trek de lens (2) voorzichtig omlaag tot de lensscharnier in de volledig geopende positie staat. Verwijder de lens Niet. Monteer een gloeilamp (1) in de fitting zoals afgebeeld met een maximaal vermogen van 24 V/21 W. De lamp worden ingeschakeld en blijft gedurende 2-1/2 minutes branden wanner de spanning is aangesloten. Na 2-1/2 minutes dooft de lamp. Voer de procedure in omgeekerde volgorde uit om de lens te sluiten. Vervang doorgebrande gloeilampen door trilling vastelampen.

19 Deurbeugel bevestigen

Als u een overhead-deur heeft, heeft u een ombouwkit voor de deurarm nodig. Volg de bij de verrangende deurarm bijgesloten installmentievoorschriften. Wees voorzichtig bij het verwijderen en monteren van de ombouwkit. Houd uw vingersuit de buurt van de schuivende delen.

OPMERKING: Voorlichtgewicht garagedeuren is een horizontale en verticale verstevigingoodzakelijk.

Procedure voor het installereren bij gelede deuren en deuren uit een stuk:

Deursteun (1) beschibt over bevestigingsgaten aan de linker- en rechterzijde. Wanneer voor de installmentie de bovenste en de onderste montagegatenoodzakelijk+zijn,gebruikt u zowel de deursteun als de deursteunplaat (2)zoals afgebeeld.

1. Plaats deursteun (met of zonder deursteunplaat, indien noodzakelijk) bovenaan, in het midden van de deur aan de binnenkant, zoals afgebeeld. Teken de gaten af.

A. Eendelige deur of sectionaaldeur met een looprail: deurbeslag binnen en boven aan de deur monteren.

B. Sectionaaldeur met twee horizontale looprails: deurbeslag 150 - 250 mm van de boenzijde van de deurrand monteren.

1. A. Houten deuren

Boor 8mm gaten en bevestig de deursteun met moer, borgring en sledebout (3).

B. Deuren van bladmetaal

Monteren met houtschroeven (4).

C. Deur uit een stuk optioneel

Monteren met houtschroeven (4).

20 Bouw de deurarmSAMEN

A. MONTAGE VAN DEUR UIT EEN STUK:

Bevestig de rechte (1) en gebogen (2) deurarmdelen aan elkaar met de langst möglichke lenghte (met een overlap van 2 tot 3 gaten) met behulp van het bevestigingsmaterial (3,4 en 5). Terwijl de deur gesloten is, sluit u het rechte armdeel (1) aan op de deursteun met de vorkbout (6). Borgen met bevestigingsring (7).

Koppel de binnenste en buitenste trolley los. Schuif de buitenste trolleyteringaardeopeneren sluitdegebogenarm(2)aan op het bevestigingsgat in de trolley (8) met de vorkbout (6).Wellicht moet de deuriets worden opgetildomde arm te kunnenbevestigen.Borgen met bevestigingsring (7).

OPMERKING: Wanneer een maximum hoogte worden ingesteld, mag er geen 'achterwaartse Kanteling' zijn wanneer volledig geopend is. Een lichte achefterwaartse Kanteling (9) veroorzaakt onnodig klapperen en schokkenijdens de bediening verwijl de deur worden geopend of gesloten vanuit de volledig geopende positie.

B. MONTAGE VAN GELEDE DEUR:

Aansluiten volgens afbeelding B, cervolgens verder met stap 21.

21 Installer de deurbediening

Plaats de deurbediening op een punt waar de garagedeur zichtaar is,uit de buurt van de deur en buiten bereik van kinderen.Tenminste 1,5 m boven de vloer monteren Door misbruik van de opener kan een bewegende garagedeur ernstig letsel verroorzaken.Voorkom dat kinderen de deurbediening of de afstandsbediening gebruiken.

Bevestig een waarschuwingsetiket op de wand nabij de deurbediening als herinnering aan veilige bedieningsprocedures.

Aan de weiterijde van de deurbediening (2) bevinden zich twee aansluitingen (1).

Verwijder ca. 6mm isolatiematerialiaal van de beldraad (4). Scheid de draden ver genoeg zodate de wit/rode draad op de aansluiting 1 RED en de witte draad op de aansluiting 2 WHT kan worden aangesloten.

Bevestig de deurbediening binnen aan de garagewand met de meegeleverde plaatschroeven (3). Boor gaten van 4mm en gebruik de pluggen wanner de installmentie op een gemetselde muur plaats vindt. Een goede plaats is naast de onderhoudsdeur en buiten bereik van kinderen.

Leid de beldraad langus de muur omhoog en over het plafond waar de garagedeuropeaner. Gebruik geisoleerde niedjes (5) om de draad te bevestigen. De snelaansluitingen van de ontvanger bevinden zich aller de lichtkap van de opener.

Sluit de beldraad als volgt aan op de aansluitingen: wit/rood op rood (1) en wit op wit (2).

Bediening van de deurbediening

Indrukken om de deur te openen of te sluiten. Opnieuw indrukken om de deur te stoppen terwijl.Deze beweegt.

Multifunctionele deurbediening (78LM accessoire optioneel): Druk op het witte vierkant om de deur te openen of te sluiten. Druk nogmaals om een bewegende deur stil te zetten.

Verlichting: Druk op de lichtknop om het Licht van de opener aan of uit te schakelen. Als u na het inschakelen van het Licht de deur bedient, za het Licht gedurende 2,5 minuut blijven branden. Druk nogmaals op de lichtknop om het Licht erder te doven. De verlichting kan nicht met de lichtknop worden bediend wanner de deur in beweging is.

Bedieningsvergrendeling: Verhinder bediening van de deur door middel van draagbare afstandsbedieningen. De deur kan zichter nog steeds worden bediend met de deurbedieningsdrukknop, de sleutelschakelaar buiten en de sleutelloze bediening.

• Houd de vergrendelingsknop gedurende 2 seconden ingedrukt. Zolang de vergrendeling in werkung is, knippert de verlichting van de drukknop.
• Uitschakelen: Houd de vergrendelingsknop nogmaals gedurende 2 seconden ingedrukt. De verlichting van de drukknop houdt op te knipperen. De bedieningsvergrendeling worden ook uitgeschakeld wanner de knop "LEARN" op het bedieningspaneel worden ingedrukt.

22Programmeer uw opener en afstandsbediening/draadloze drukknop

Stel de opener alleen in werkung wonneer de deur volledig in het zich is, vrij van obstakels en goed afgesteld. Niemand mag de garage in- of uitgaan werwijl de deur in beweging is. Laat kinderen Niet aan de bedieningsknop(pen) of afstandsbediening(en) komen. Laat kinderen Niet in de buurt van de deur spelen.

De afstandsbediening en de ontvanger van uw garagedeuropener zich opdezelfde code afgesteld. Als u extra afstandsbedieningen koopt, moet de garagedeuropener geprogrammeerd worden met de{nieuwe afstandsbedieningscode.

De ontvanger programmeren met de codes van extra afstandsbedieningen: Gebruik de orangje "LEARN"-knop:

1. Druk op de orangje "LEARN"-knop op de opener en LAST deze los. De programmeerindicatorlamp brandt gedurende 30 seconden (1).
2. Houd binnen 30 seconden de knop van de afstandsbediening ingedrukt die u wilt programmeren voor de garagedeur (2).
3. Laat de knop los wanner de openerlamp knippert. De code is opgeslagen. Als er geen gloeilamp geinstalleerd is, hoort u tweet klikken (3).

Gebruik van de multifunctionele deurbediening:

1. Houd de knop ingedrukt van de afstandsbediening die u voor de garagedeur (4) wilt programmeren.
2. Terwijl u de knop van de afstandsbediening ingedrukt houdt, houdt u tevens de Licht-knop op de multifunctionele deurbediening (5) ingedrukt.
3. Blijde andere knoppen ingedrukt houden, verwijl u de drukknop op de multifunctionele deurbediening (alle drie knoppen zijn ingedrukt) (6) indrukt.
4. Laat de knappen los wanneer de openerlamp knippert. De code is opgeslagen. Als er geen gloeilamp geinstalleerd is, hoort u twee klikken (7).

Nu zal de opener werken wanneer de knop op de afstandsbediening worden ingedrukt. Wonneer u de drukknop van de afstandsbediening loslaat voordat de openerlamp knippert, heeft de opener de code nicht opgeslagen.

Codes van alle afstandsbedieningen worden

Om een ongewenste afstandsbediening uit te schakelen, eerst alle codes wissen: Houd de oranje "LEARN"-knop op de opener ingedrukt tot de programmeerindicatorlamp uitgaat (circa 6 seconden). Alle vorige codes zijn nu gewist. Programmeer elke afstandsbediening of sleutelloze toegang opnieuw die u wilt gebruiken.

3-kanaals afstandsbediening:

Wanneer uw garagedeuropeaner hiermee is uitgerust, is de grote knop af fabriek geprogrammeerd om de opener te bedieren. Extra knoppen op een 3-kanaals afstandsbediening of mini-afstandsbediening met rolling code+kennen worden geprogrammeerd om deze garagedeur of andere garagedeuren met rolling code te bedieren.

Schakel de opener alleen in wanner u de deur volledig kurz zien,\ deze vrij van obstakels en juist afgesteld is. Niemand mag de\ garage in- of uitlopen terwijl de deur in beweging is. Voorkom dat\ kinderen op de knop(pen) drukken of afstandsbediening(en) gebruiken. Laat kinderen nicht in de buurt van de deur spelen.

OPMERKING: Uw neue sleutelloze toegang moet geprogrammeerd zich om de(APpege)garagedeuropener te bedieren.

Programmeer de ontvanger voor de codes van extra afstandsbedieningen met behulp van de oranje "LEARN"-knop:

1. Druk op de orangje "LEARN"-knop (1) op de opener. De programmeerindicatorlamp brandt continu gedurende 30 seconden.
2. Voer binnen 30 seconden het door u gekozen viercijferige personoolijke identificatienummer (PIN) in via het toetsenbord (2) en druk op de ENTER-knop en houdt deze ingedrukt.
3. Laat de knop los wanneer de openerlamp knippert (3). De code is opgeslagen. Als er geen gloeilamp geinstalleerd is, hoort u twee klikken.

OPMERKING: Voor deze methoden zijn twee Personen vereist wanneer de sleutelloze toegang reeds buiten de garage gemonteerd is

Gebruik van de multifunctionele deurbediening:

1. Voer het door u gewenste viercijferige persoonlijke identificatienummer (PIN) in via het toetsbord en druk verwolgens op ENTER en houdt die knop ingedrukt.
2. Terwijl u de ENTER-knop ingedrukt houdt, drukt u op de Licht-knop van de multifunctionele deurbediening en houdt u deze ingedrukt.
3. Blijf de ENTER- en Licht- knuppen ingedrukt honden, terwijl u de drukknop op de multifunctionele deurbediening indrukt (alle drie knuppen ingedrukt).
4. Laat de knappen los wanner de openerlamp knippert. De code is opgeslagen. Als er geen gloeilamp geinstalleerd is, hoort u twee klikken.

24

De aan de wand gemonteerde deurbediening gebruiken

DE MULTIFUNCTIONELE DEURBEDIENING

Druk op de drukknop (1) om de deur te open en te sluiten. Druk opnieuw om de deur te stoppen.

Verlichtingsfunctie

Druk op de Licht-knop (2) om de openerlamp in en uit te schakelen. Hiermee kan de openerlamp Niet worden bediend wonneer de deur in beweging is. Wonneer u de verlichting inschakelt en verrolgens de opener inschakelt, blijft de verlichting gedurende 2-1/2 minuut branden. Druk de knop opnieuw in om de verlichting eerder uit te schakelen.

Vergrendelingsfunctie

Ontworpen om bediening van de deur met afstandbedieningen te blokkenen. De deur worden beschert geopend en gesloten vanaf de deurbediening, het externe slot en de sleutelloze toegang-accessoires. Om deze functie in te schaken, houdt u de vergrendelingsknop (3) gedurende 2 seconden ingedrukt. De lamp van de drukknop knippert zolang de vergrendelingsfunctie ingeschakeld is. Om de functie uit te schaken, houdt u de vergrendelingsknop opnieuw 2 seconden ingedrukt. De lamp in de drukknop stopt met knipperen. De vergrendelingsfunctie worden ook uitgeschakeld wanner de "LEARN"-knop op het openerpaneel worden ingedrukt.

HET AFSTELLEN

25

De grenswaarden instellen

Met de bewegingsgrenswaarden worden de punten ingesteld waar de deur stopt wanner deze omhoog of omaag worden bewogen. Volg de onderstaande stappen om de grenswaarden in te stellen.

De bewegingsgrenswaarden programmeren:

1. Open de lichtkap. Druk de zwarte knop (1) in en houdt deze ingedrukt tot de gele indicatorlamp (3) langzaam begint te knipperen en LAST dan de knop los.
2. Druk de zwarte knop (1) in en houd deze ingedrukt tot de deur de gewenste open-stand bereikt. Stel de stand van de deur in met behulp van de zwarte (1) en de oranje (2) knop. Met de zwarte knop beweegt de deur OMHOOG, met de oranje knop beweegt de deur OMLAAG.
3. Druk op de geprogrammeerde afstandsbediening (4) of de drukknop van de deurbediening die bij de opener is geleverd. Hiermee worden de volledig OMHOOG-stand (geopend) ingesteld. De deur beweegt maar de vloer en verrolgens terug maar de OMHOOG-stand (geopend). Hiermee heeft de opener zijn bewegingsgrenswaarden opgeslagen.

Controller of de deur hoog genoeg opent voor uw auto. Stel dit zonodig bij.

1. De indicatorlamp (3) stopt met knipperen wanner de grenswaarden opgeslagen zich.

Wanner de beweging van de deur worden omgekeerd of stopt voordat de vloer worden bereikt, moet u stappen 1-3 onmiddelijk herhalen. Als hiermee de grenswaarden Niet konnen worden ingesteld, gaat u door maar nr. 15 van het gedeelte Problemen oplossen en volgt u de instructies voor het handmatig instellen van de grenswaarden.

OPMERKING: De werklamp knippert 11 keer wanner de routine voor het instellen van de grenswaarden mislukt. Wanner u deze fout krijgt, gaat u maar nr. 15 van Problemen oplossen en volgt u de instructies voor het handmatig instellen van de grenswaarden.

26

De kracht instellen

De knop voor de krachtinstelling bevindt zich acheter de lichtkap van de opener. De krachtinstelling regelt de hoeveelheid kracht die moodzakelijk is voor het openen en sluiten van de deur.

1. Open delichtkap. Zoek de oranje knop (2).
2. Druk tweemaal op de oranje knop (2) om de modus voor de krachtinstelling te openen. De LED (3) (indicatorlamp) begint snel te knipperen.
3. Druk op de geprogrammeerde afstandsbediening (4) of de drukknop van de deurbediening die bij de opener is geleverd. De deur beweegt maar de OMLAAG-stand (gesloten). Druk opnieuw op de afstandsbediening (4) en de deur beweegt maar de OMHOOG-stand (geopend).

De LED (3) (indicatorlamp) stopt met knipperen wanneer de kracht is opgeslagen.

De deur moet een complete cyclus voltooien, OMHOOG en OMLAAG, om de kracht op de juiste wijze in te stellen. Wanner de eenheid de deur Niet volledig kan openen en sluiten, controllerer dan de deur om na te gaan of deze just gebalanceerd is en niet aanloopt of klemt. De kracht MOET opgeslagen zijn om het instellen van de grenswaarden op de juiste wijze te voltooien.

27

Test het veiligheidssysteme

De veiligheidssystem test is belangrijk. De garagedeur要去 teruglopen bij contact met een obstakte van 40mm dat plat op de grond ligt. Gebreken aan de goede afstelling van de opener kuren ernstig persoonlijk letsel verroorzaken door het sluiten van de garagedeur. Herhaal de test eenmaal per maand en stel indien nodig opnieuw af.

Procedure: plaats een obstakel van 40mm (1) plat op de vloer onder de garagedeur. Sluit nu de deur. De deur moet nu weer opengaan door de obstructie. Wanner de deur stopt op het obstakel, verwijdert u het obstakel en herhaalt u stap 25, De grenswaarden instellen. Herhaal de test.

Als de deur terugloopt omkeert op het 40mm grote obstakel, verwijder dan het obstakel en LAST de deur weeer een keer volledig openen en sluiten. De deur mag Niet teruglopen in gesloten toestand. Wanner de deur opnieuw stopt, herhaal dan de stappen 25 en 26, De grenswaarden instellen en De kracht instellen en herhaal de test van de veiligheidsomkeerfunctie.

Plaats 20kg op het midden van de deur en zorg ervoor dat de deur niet meer dan 500mm omhoog beweegt.

Installatie van het beveiligingssysteme "Protector System™"

(zie bij accessoires)

De uitgeoefende kracht, zoals gemeten op de sluitende rand van de deur, mag Niet hoger+zijn dan 400N (40kg). Als de sluitkracht op een waarde worden afgesteld die hoger is dan 400N, dan要去 het Protector System geinstalleerd worden.

Nadat de opener geinstalleerd en afgesteld is, kan het Beveiligingsysteme geinstalleerd worden. De installmente-instructies vindt u in de verpakking van dit apparatus.

Het Beveiligingsystem zorgt voor een extra beveiliging gegen het beklemd raken vankleine kinderen onder de garagedeur. Het system verwart met een onzichtbare lichtstraal, die als hij door een obstakel onderbroken wordt, maakt dat een sluitende deur weer opengaat en verhinderat een opengaande deur sluit. Dit apparaat worden ten zeerste aanbevolen voor huiseigenaren met kleine kinderen.

Speciale functies

A. Aansluiting van deur in deur

Open de lichtkap. Zoek de extra snelaansluitingen. Sluit de beldraad aan op de snelaansluitingen 8 en 7.

B. Signaallicht-aansluiting

De signaallamp kan overal worden geinstalleerd. Sluit de draden van de lamp aan op de snelaansluitingen 6 en 5. Aansluiting 5 is massa.

Accessoires

(1) Model 94330E Enkelvoudige afstandsbediening
(2) Model 94333E 3-kanaals afstandsbediening
(3) Model 94335E Mini-afstandbediening met 3 functies
(4) Model 94334E Mini-afstandbediening met 4 functies
(5) Model 128LM 2-kanaals draadloze drukknop
(6) Model 975EML Laserparkeerhulp voor de garage
(7) Model 9747E Sleutelloos bedieningsssysteme
(8) Model 78LM Multifunctioneel bedieningspaneel
(9) Model 760E Sleutelschakelaar buiten
(10) Model 1702E Ontkoppelingssslot
(11) Model 770E Het Beveiligingsysteme "Protector SystemTM"
(12) Model 1703E Deuram – The Chamberlain Arm™
(13) Model FLA230 Knipperlicht
(14) Model EQL01 Snelontkoppeling "deurkruk"
(15) Model 100027 Sleutelschakellaar, 1 functie

(100010 - inbouw montage)

Model 100041 Sleutelschakellaar, 2 functie
(100034 - inbouw montage)

(16) Model 16200LM Deur-in-deurschakelaar

NIET AFGBEELD

Sleutelschakelaar -aar openercontacten: rood-1 en wit-2

Protector SystemTM -aar openercontacten: wit-3 en grijs-4

Bedieningspaneel -aar openercontacten: rood-1 en wit-2

32 Reserveonderdelen

PROBLEM OPLOSSEN

1. Opener werkt nicht, noch met de verlichte bedieningsknop, noch met de afstandsbediening:

2. Staat er stroom op de opener? Sluit een lamp aan op het stopcontact. Als hij Niet aangaat, controller dan de zekeringskast of de stroomonderbreker. (Bij sommige stopcontacten worden de stroomtoevoer door een muurschakelaar geregeld.)

3. Heeft u alle deursloten buiten werkung gesteld? Bekijk de waarschuwingen met betrekking tot de installmentaanwijzingen op pagina 1 opnieuw.
4. Heeft er zich ijs of sneeuw onder de deur opgehoopt? Of misschien is de deur vastgevroen. Verwijder eventuele belemmeringen.
5. De veer van de garagedeur kan gebroken zijn. Laat deze verrangen door een vakman.

2. Opener werkt op de afstandsbediening maar nicht op de verlichte bedieningsknop:

• Is de bedieningsknop op de muur verlicht? Zo Niet, maak de beldraad los van de contacten op de opener. Maak kortsluiting tussen de rode en witte contacten door beiden contacten tegelijkertijd met een stukje draad aan te raken. Als de opener werkct, controllerer dan of er een bedrangsfout is gemaakt bij de verlichte bedieningsknop of een kortsluiting bij de krammetjes.
• Is de bedrading goed aangesloten? Zie pagina 4.

Probeer een neue batterij.
- Wanneer u over twee of meer afstandsbedieningen beschikt en er werkter slechts een, neem dan de stappen 22 en 23, Programmeer uw opener en afstandsbediening en Sleutelloze toegang programmeren opniew door.
- Knippert de deurbedieningsknop? De vergrendelingsstand van de opener is ingeschakeld. Wanner u beschikt over een multifunctionele deurbediening, houdt u de vergrendelingsknop 2 seconden ingedrukt. De deurbedieningsknop stocht met knipperen.

4. Afstandsbediening heeft maar een kort bereik:

• Is de batterij geinstalleerd?
• Bewaar de afstandsbediening op een andereplaats in de auto.
• Het transmissiebereik is minder bij metalen garagedeuren, deuren met een metalen isolatielaag of bij metalen wanden.

5. De deur keert zonder aanwijsbare reden om en hetlichtje op de opener knippert nicht:

• Wordt de deur ergens door belemmerd? Trek aan de noodontkoppelingshandgreep. Bedien de deur met de hand. Als de deur klemt of slecht uitgebalanceerd is, haal er dan een garagedeurspecialist bij.
• Verwijder eventuele sneeuw of ij's van de garagevloer onder de deur.
• Herhaal dan Instellen van de grenswaarden en De kracht instellen, instellingsstappen 25 en 26.

Herhaal na het bijstellen de veiligheidstest.

6. De deur gaat zonder duidelijke reden omhoog en het lampje van de bedieningsknop van de deur knippert 5 seconden na het omhoog gaan:

Controleer het Beveiligingsystem (als u deze accessoire geinstalleerd heeft). Als hetlicht knippert, corrigeer dan de uitlijning.

7. De opener maakt een storend lawaai dat in de woning te horen is:

Als het geluid van de opener een probleem veroorzaakt doordat deze zich vlak bij de woning bevindt,(Int, u een Trillingisolatieset 41A3263 installeren. Deze set is special ontworpen om het "klankbord effect" te verhelpen en is eenvoudig te installeren.

8. De garagedeur gaat vanzelf open en dicht:

Controller of de knop op de afstandsbediening Niet in ingedrukte stand klem zit.

9. De deur stopt maar gaat nicht helemaalDICHT:

Herhaal De grenswaarden instellen, instellingsstab 25.

Herhaal de test van de veiligheidsomkeerfunctie na elke aanpassing van de deurarmlengte, de sluitkracht of de omlaag-grenspaarde.

PROBLEM OPLOSSEN

1. De deur gaat open maar nicht dicht:

2. Controller het Beveiligingsystem (als u deze accessaire geinstalleerd hebft). Als hetlicht knippert,要去 de uitlijning gecorrigeerd worden.

3. Wonneer de openerlamp nicht knippert en het is een neue installment, herhaal dan de stappen 25 en 26 (De grenswaarden instellen en De kracht instellen).

Herhaal na het bijstellen de veiligheidstest.

1. Hetlicht van de openerGaat Niet aan:

Vervang de lamp (maximaal 24V/21 Watt). Vervang doorgebrande lampen met lampen die geschikt voor "ruw" gebruik.
12. De opener forceert:

Het kan zijn dat de deuruit balans is of dat de veren gebroeken zijn. Sluit de deur en gebruik de noodontkoppelingshandgreep om de slede los te koppelen. Open en sluit de deur met de hand. Een goed uitgebalanceerde deur moet op elk willekeurig punt van de slag+kennen bijjen staan, verwij hij uitsluitend door zich veren in evenwicht worden gehonden. Is dit nicht het geval, LAST DEUR DAN Blijstellen door een garagedeurspecialist.

1. De motor van de opener bromt even en doet dan niets meer:

2. De veren van de garagedeur zijn gebroken. ZIE HIERBOVEN.

3. Als het probleem zich de eerste keer dat u de opener in werkung stelt voordoet, zit de deur op slot. Stel het deurslot buiten werkung.

Herhaal na het bijstellen de veiligheidstest.

1. Opener werkt nicht wegens stroomstoring:

2. Trek het koord voor de handmatige ontgrendeling en het handvat omlaag om de trolley te ontkoppelen. De deur kan handmatig worden geopend en gesloten. Wanner de stroomtoevoer weeher hersteld is, trekt u het handvat voor de handmatige ontgrendelingrecht terug. De volgende keer dat de opener wordt ingeschakeld, wordt de trolley opnieuw aangekoppeld.

3. Met het Ontkoppelingssslot kutu de slede van buiten de garage loskoppelen in geval van stroomstoring.

4. De grenswaarden handmatig instellen

5. Houd de zwarte knop ingedrukt tot de gele indicatorlamp langzaam begint te knipperen en LAST de knop dan los.

6. Houd de zwarte knop ingedrukt tot de deur de gewenste OMHOOG-stand (geopend) heeft bereikt. Stel de stand van de deur in met behulp van de zwarte en oranje knop. Met de zwarte knop beweegt de deur OMHOOG (geopend), met de oranje knop beweegt de deur OMLAAG (gesloten).

Controller of de deur hoog genoeg opent voor uw auto.
3. Druk op de afstandsbediening of op de deurbediening. Hiermee worden de grenswaarde voor OMHOOG (geopend) ingesteld en begint het sluiten van de deur. Druk onmiddelijk op de orangje of op de zwarte knop. De deur stopt.

Stel de gewenste OMLAAG-stand (gesloten) in met behulp van de Zwarte en oranje knop. Controller of de deur volledig gesloten is zonder een extreem hoch druk op de rail uit te oefenen (rail mag Niet maar boven buigen en de ketting/riem mogen Niet slap gaan hangen of onder rails komen te hangen). Druk op de afstandsbediening of op de deurbediening. Hiermee worden de OMLAAG-grenswaarde (dicht) ingesteld en begint het openen van de deur.

OPMERKING: Wanner noch de zwarte, noch de oranje knop worden ingedrukt voordat de deur de vloer bereikt, za de garagedeuropeaner proberen de grenswaarde automatisch in te stellen door de deur vanaf de vloer om te keren en deze te stoppen volgens de ingestelde omhoog-grenswaarde. Wanner de werklamp Niet 10 keer knippert, zich de grenswaarden ingesteld en hoeft dit nicht handmatig te gebeuren; de OMLAAG-grenswaarde worden ingesteld op de vloer. Ongeacht of de grenswaarden automatisch of handmatig worden ingesteld, de kracht MOET worden opgeslagen om het instellenen van de grenswaarden op de juiste wijze te kunnen voltooien. Zie het gedeelte 26, De kracht instellen.

1. Open en sluit de deur twee tot drie keer met de afstandsbediening of de deurbediening.

2. Wanneer de deur Niet in de gewenste OMHOOG-stand (geopend) stopt of omkeert voordat de deur stopt in de OMLAAG-stand (dicht), herhaalt u het handmatig instellen van de grenswaarden nog een keer.

3. Wanneer de deur stopt in zowel de gewenste OMHOOG-stand (geopend) en OMLAAG-stand (gesloten), ga dan verder met Het veiligheidsomkeersystem testen.

HET ONDERHOUD VAN DE OPENER

Als de opener goed geinstalleer is, zal hij uitstekend werkken met een minimum aan onderhoud. De opener hoeft nicht extra gesmeerd te worden.

Het afstellen van de kracht en de eindstanden: Deze要去en tijdens de installmentie van de opener goed afgesteld en gecontroleerd worden. Weersomstandigheden konnenkleine veranderingen in de werkking van de deur teweegbrengen waardoor bijstelling nodig is, vooral in het eersteJAar dat de opener in gebruik is.

Zie de instructies voor de afstelling van de kracht en de eindstanden op pagina 5. Volg deze instructies zorgvuldig op en herhaal de veiligheidstest na elke bijstelling.

Afstandsbediening: De draagbare afstandsbediening kan met de bijgeleverde klem aan de zonneklep bevestigd worden. Extra afstandsbedieningen konnen te allen tjnde aangeschaft worden voor de andere auto's die de garage gebruiken. Zie het gedeelte Accessoires. De ontvanger要去 geprogrammeerd worden om met elke neue afstandbediening te werken. Nieuwe afstandsbedieningen要去 in de opener worden geprogrammeerd.

Batterij van de afstandsbediening: De lithiumbatterijen horen tot 5aar lang energie te produceren. Wanner het zendbereik kleiner worden, dient u de batterij te verrangen.

Zo verrangt u de batterij: Om de batterijen te verrangen, gebruikt u de klepbeugel of een schroevendraaier om de kast zoals getoond te openen. Leg de batterijen met de pluspool hier boven. Om de deksel terug te zetten, klicht u deze aan beiden kanten vast. Gooi de oude batterij Niet met het huisvuil weg. Breng gebruikte batterijen hier een special inzamelingspunt.

CONTROLE VAN DE DEUROPENER

Maandelijks onderhoud:

• Herhaal de veiligheidest. Corrigeer zonodig de afstellen.
• Bedien de leur met de hand. Als hij niet goed uitgebalanceerd is of klemt, LAST er dan een garagedeurspecialist waar kijken.
• Controller of de leur volledig opent en sluit. Corrigeer zonodig de afstellingen van de kracht en/of eindstanden.

Jaarlijks onderhoud:

• Smeer de deurrollers, lagers en scharnieren. De geleiderails van de deur nicht invetten. De deur hoeft Niet extra gesmeerd te worden.
  SMEER DE TROLLEY EN DE RAIL IN.

DE BEDIENING VAN UW OPENER

Uw opener kan met elk van onderstaande apparaten bediend worden:

• De verlichte bedieningsknop. Houd de bedieningsknop ingedrukt totdat de deur in beweging kommt.
• De sleutelschakelaar buiten of het sleutelloos bedieningssystem (als u een van deze accessoires heeft geinstalleerd).
• De afstandsbediening. Houd de knop ingedrukt totdat de deur in beweging kommt.

Het met de hand openen van de deur:

De deur moet zo möglichk helemaal gesloten+zijn. Door slappe of gebroken veren zou de deur te snel+kunnen sluiten, hetgeen materiele schade of ernstig lichamelijk letsel tot geolg kan hebben.

De deur kan met de hand geopend worden door de ontkoppelingshandgreep omlaag enaar achteren (aar de opener) te trekken. Trek de handgreeprecht naar beneden om de slede wee vast te koppelen. Gebruik de noodontkoppelingshandgreep nooit om de deur open of dicht te trekken.

Wanneer de opener ingeschakeld worden door de afstandsbediening of de verlichte deurbedieningsknop:

1. Als de deur open is, gaat hij zich. Als de deur gesloten is, gaat hij open.
2. Wanner de deur sluit, za de deur stopen
3. Een opengaande deur stopt (om een doorgang open te lately voor huisdieren of om frisse lucht binnen te lately).
4. Wanner de deur gestopt is in een gedeeltelijk geopende of gesloten stand, za de richting ervan omgekeerd worden.
5. Wanner er zich een obstakel in de baan van de deur bevindt, za de deur omkeren.
6. Wanner er zich een obstakel in de baan van de deur bevindtijdens het openen, za de deur omkeren en stoppen.
7. Het optionele Beveiligingsystem merkt met een onzichtbare lichtstraal, die als hij door een obstakel onderbroken worden, maakt dat een sluitende deur wee opengaat en verhindert dat een opengaande deur sluit. Dit apparatusaat wordt TEN ZEERSTE AANBEVOLEN voor huiseigenaren met keine kinderen.

Laat de opener als deze 5 keer anschter elkaar gewerkt heeft 15 minuuten afkoelen.

Hetlicht van de openerGaat aan:1.als de stroomaar de opener ingeschakeld wordt;2.als de stroom onderbroken wordt;

1. als de opener in werkung gesteld worden.

Na 2-1/2 minuut gaat hetlicht automatisch uit. De sterkte van de lamp mag maximaal 24V/21W bedragen.

GARANTIEVOORWAARDEN DEUROPENER

Ten aanzien van de oorspronkelijke koper garandeert Chamberlain GmbH dit produit (LM60) gedurende eenperiode van 24maanden (2aar) vanaf de datum van aankoop tegen materiaal-en/offabricgefouten. De oorspronkelijke koper is verplicht het produit op het moment van in ontvangsstame op zichtbare defecten te onderzoeken.

Voorwaarden: Deze garantie is voor de koper het enig möglichke verhaal voor een actie in rechtte wegeens eventuele schade met betrekking tot of voortvloeijende uit een defect onderdeel en/of produit. De garantie is strikt要比ertet tot reparatie of verranging van de als defect erkende onderden van dit produit. Deze garantie is Niet van toepassing: op schade die Niet vervooraakt is door een defect maar door onredelijk gebruik (hieronder vallen: gebruik dat Niet volledig overeenstemt met Chamberlain's installment-, bedienings- en onderhoudsinstructies; het Niet uittvoeren van de nodige onderhoudswerkzaamheden en bijstellingen, evenaans aan de produits aanngaerdechte aanpassingen of veranderingen); op arbeidsloan voor het demonteren of opnieuw installeren van een gerepareerd of verrangen aparaat of andere batterijen. Een Produkt waarvanijdens de garantieperiode worden vastgesteld dat het materiaal- en/of fabricagefouten vertont, wordt (aar keuze van Chamberlain) gerepareerd of verrangen, zonder kosten voor de eigenaar voor reparatie en/of verranging van onderdenen en/of het apparaat. Defecte onderdenen worden (naar keuze van Chamberlain) gerepareerd of verrangen door nuevene of in fabrikervnieuwde onderdenl. Als het produit tijdens de garantieperiode defect lijkt te zich, neem dan contact op met de zaak waar u het apparaat oorspronkelijk gekocht heeft.

Deze garantie is nicht van invloed op de wettelijk rechten van de koper onder de van toepassing bijnde, geldende nationale wetgeving, evenmin als op de uit het contract van koop en verkoop voortvloeijende rechten van de koper ten opzichte van de wederverkoper. Bij ontbreken van toepasselijke nationale of Europese wetgeving, vormen deze garantievoorwaarden het enige en uitsluitende rechtsmiddel; noch Chamberlain, nochhaar filialen of distributeurs zich aansprakelijk voor enige secundaire of indirect volgende schade betreffende uitzdrukkelijke of geimpliceerde garanties met betrekking tot dit produit.

Geen enkele vertegenvoordiger of andere persoon is gemachtigd om de aansprakelijkheid van Chamberlain in verband met de verkoop van dit produit te wijzigen ofuit te breiden.

TECHNISCHE GEGEVENS

Ingangsspanning.....230-240 VAC,50Hz

Max.trekkracht. 600N

Vermogen 100W

Standby-voeding. 5,5W

Normaal koppel .5Nm

Motor

Type. Gelijkstroomtandwielmotor met permanente smering.

Geluidsniveau. 55dB

Aandrijfmechanisme

Aandrijving....Ketting/riem met tweedelige trolley op een stalen rail.

Slaglengte....Afstelbaar tot 2,3m.

Loopsnelheid 127-178mm per seconde.

Lamp... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. 12.1/2 min. na stilstand.

Koppeling aan deur.....Verstelbare deurarm. Loskoppeling slede d.m.v. trekkoord.

Veiligheidsvoorzieningen

Personen .........Toetsdruk en automatische stop bij omlaagbeweging. Toetsdruk en automatische stop bij omkeerfunctie.

Startcircuit.....Laagspanningscircuit met drukknop.

Afmetingen

Totale lengte 3,2m

Benodigde

bovenruimte 30mm

N.B: .Chamberlain adviseert met nadruk dat het beveiligingsystem op alle garagedeuropeaners要去 worden geinstalleerd.

Verklaring van overeenstemming

De ondergetekende verklaart hierbij dat de gespecifieerde apparatuur en alle accessoires voldoen aan de vermelde richtlijnen en normen.

Model: LM60

2004/108/EC

2006/95/EC

1999/5/EC

EN55014-1 (2000), EN55014-2 (1997), EN61000-3-2 (2000), EN61000-3-3 (1995),

EN 301 489-3 (V1.3.1), EN 300 220-3 (V1.1.1), EN60335-1 (1994), en EN60335-2-95 (2004)

Inbouwverklaring

Een elektrische garagedeupener, in combinatie met een garagedeur, moet worden geinstalleerd en onderhoden overeenkomstig alle instructies van de fabrikant, om aan de bepalingen van de EN12453, EN13241-1 en van de Machinerichtlijn 89/392/EEG te voldoen.

B. P. Kelkhoff
