HASZNÁLATI ÚTMUTATÓ WD 5600 MP KARCHER

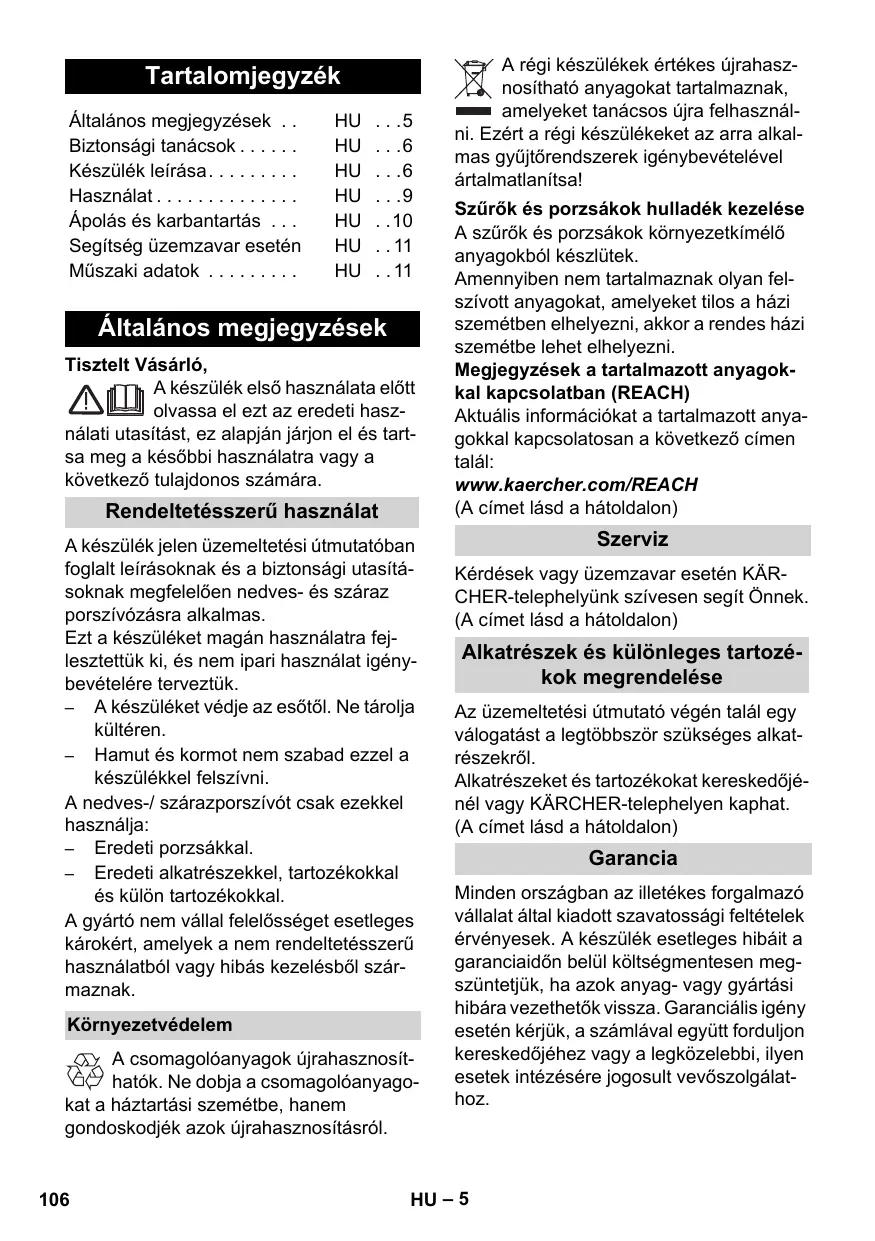

Általános megjegyzések ..	HU ...5
Biztonsági tanácsok....	HU ...6
Készülék leírása....	HU ...6
Használat....	HU ...9
Ápolás és karbantartás ...	HU ..10
Segítség üzemzavar esetén	HU ..11
Műszaki adatok....	HU ..11

Általános megjegyzések

Tisztelt Vásárló,

A készülék első használata előtt olvassa el ezt az eredeti használati utasítást, ez alapján járjon el és tart- sa meg a későbbi használatra vagy a következő tulajdonos számára.

Rendeltetésszerű használat

A készülék jelen üzemeltetési útmutatóban foglalt leírásoknak és a biztonsági utasításoknak megfelelően nedves- és száraz porszívózásra alkalmas.

Ezt a készüléket magán használatra fejlesztettük ki, és nem ipari használat igénybevételére terveztük.

• A készüléket védje az esőtől. Ne tárolja kültéren.
• Hamut és kormot nem szabad ezzel a készülékkel felszívni.

A nedves-/ szárazporszívót csak ezekkel használja:

– Eredeti porzsákkal.
– Eredeti alkatrészekkel, tartozékokkal és külön tartozékokkal.

A gyártó nem vállal felelősséget esetleges károkért, amelyek a nem rendeltetésszerű használatból vagy hibás kezelésből szár- maznak.

Környezetvédelem

A csomagolóanyagok újrahasznosíthatók. Ne dobja a csomagolóanyagokat a háztartási szemétbe, hanem gondoskodjék azok újrahasznosításról.

A régi készülékek értékes újrahasznosítható anyagokat tartalmaznak, amelyeket tanácsos újra felhasználni. Ezért a régi készülékeket az arra alkalmas gyűjtőrendszerek igénybevételével ártalmatlanítsa!

Szürök és porzsákok hulladék kezelése

A szűrők és porzsákok környezetkímélő anyagokból készlütek.

Amennyiben nem tartalmaznak olyan fel- szívott anyagokat, amelyeket tilos a házi szemétben elhelyezni, akkor a rendes házi szemétbe lehet elhelyezni.

Megjegyzések a tartalmazott anyagokkal kapcsolatban (REACH)

Aktuális információkat a tartalmazott anyagokkal kapcsolatosan a következő címen talál:

(A címet lásd a hátoldalon)

Szerviz

Kérdések vagy üzemzavar esetén KÄR- CHER-telephelyünk szívesen segít Önnek. (A címet lásd a hátoldalon)

Alkatrészek és különleges tartozé- kok megrendelése

Az üzemeltetési útmutató végén talál egy válogatást a legtöbbször szükséges alkat-részekröl.

Alkatrészeket és tartozékokat kereskedőjénél vagy KÄRCHER-telephelyen kaphat. (A címet lásd a hátoldalon)

Garancia

Minden országban az illetékes forgalmazó vállalat által kiadott szavatossági feltételek érvényesek. A készülék esetleges hibáit a garanciaidőn belül költségmentesen megszüntetjük, ha azok anyag- vagy gyártási hibára vezethetők vissza. Garanciális igény esetén kérjük, a számlával együtt forduljon kereskedőjéhez vagy a legközelebbi, ilyen esetek intézésére jogosult vevőszolgálat-hoz.

Biztonsági tanácsok

– Ez a készülék nem alkalmas arra, hogy korlátozott fizikai, érzékelő vagy szellemi képességgel rendelkező vagy tapasztalat és/vagy ismeret hiányában lévő személyek használják, kivéve, ha biztonságukért felelős személy felügyeli őket, vagy betanították őket a készülék használatára.
- Gyermekek a készüléket csak akkor használhatják, ha 8 év felettiek, és ha biztonságukért felelős személy felügyeli őket, vagy ha megtanították őket a készülék használatára.
- A csomagolófóliát tartsa gyermekektől távol, fulladás veszélye áll fenn!
- A készüléket minden használat után, és minden tisztítás/karbantartás előtt kapcsolja ki.
- Égésveszély. Ne szívjon fel égő vagy parázsló tárgyat.
- Tilos a tüzveszélyes helyiségekben történő üzemeltetés.

⚠️ Elektromos csatlakozás

A készüléket csak váltóárammal szabad üzemeltetni. A feszültségnek meg kell egyeznie a készülék típustábláján található tápfeszültséggel.

⚠️ Áramütés veszély

Ne fogja meg nedves kézzel a hálózati csatlakozót és dugaljat.

A hálózati dugót ne a csatlakozókábel húzásával távosítsa el a hálózati dugaljból. A hálózati kábel és a hálózati dugasz épségét minden használat előtt ellenőrizze. A sérült hálózati kábelt haladéktalanul ki kell cseréltetni egy jogosult ügyfélszolgálattal vagy elektromos szakemberrel.

Az elektromos balesetek elkerülése érdekében javasoljuk, hogy a dugaljat előkapcsolt FI védőkapcsolóval (max. 30 mA névleges kioldó áramerősség) használják.

⚠️ Balesetveszély

Bizonyos anyagok a beszívott levegővel robbanékony gözöket vagy keverékeket alkothatnak!

A következő anyagokat soha ne szívja fel:

• Robbanékony vagy éghető gázok, folyadékok és por (reaktív por)
• Reaktív fémport (pl. alumínium, magnézium, cink) erős lúgos és savas tisztítószerekkel összekapcsolva.
  – Hígítatlan erős savakat és lúgokat
• Organikus oldószereket (pl. benzin, hígító, aceton, fűtőolaj).

Ezek az anyagok továbbá a készülékben használt anyagokat is megtámadhatják.

Készülék leírása

Az ábrákat lásd a kihajtha- tó oldalakon!

■ Jelen üzemeltetési útmutató az első borítón található nedves-/szárazporszívó alapmodelljeit írja le.
■ A felszereltség és a szállított tartozékok kiviteltől függően eltérhetnek.

Ellenőrizze kicsomagoláskor a csomag tartalmának teljességét és sértetlenségét.

Szállítás közben keletkezett sérülés esetén értesítse az eladót.

● tartalmazza a szállítási terjedelem
○ lehetséges tartozék

1 Szívótömlő-csatlakozó

→ A szívócső csatlakoztatásához porszívózás esetén.

(lásd a leírást / ábrát B1)

2 Készülék hálózati dugalj

Megjegyzés: Vegye figyelembe a maximális csatlakozási teljesítményt (lásd a „Műszaki adatok“ fejezetet).

→ Elektromos szerszám csatlakoztatásához.
(lásd a leírást / ábrát C2)

3 Kifúvás csatlakozója

→ Helyezze a szívótömlőt a fújócsatlakozásba, ezzel aktiválja a fújás funkciót. (lásd a leírást / ábrát ☐)

4 Markolat mélyedése

→ A készülékfejet a kioldás után a markolat mélyedésénél fogni, és levenni.

5 Hordófül

→ A hordófül ugyanakkor a készülékfej, és a tartály lezárására is szolgál. Kioldáshoz a fület egészen előre hajtani, amíg a zár szabaddá válik. (lásd a leírást / ábrát A1)

→ A készülékfejet a markolat mélyedésénél megfogni, és levenni.

→ A szállítási pozícióban a fül felfelé áll, a készülékkel való munka esetén a fület hátra kell hajtani, amíg a kezelőelemek a készüléken elérhetőek.

6 Készülékfej tartozék tartó

→ Ez a tartozék tároló lehetővé teszi a szívófejek tárolását a készülék fejen. Megjegyzés: Ez a tartozék tároló továbbá az Efficient szűrótisztítás alkalmazásához szükséges. (lásd a leírást / ábrát D1)

7 Efficient szürötisztítás gombja

→ A beépített patronszűrők tisztításához. Megjegyzés: A gombot ne nyomja meg nedves patronszűrő esetén. (lásd a leírást / ábrát D1)

8 Szürötisztítás kijelzője

→ Ha a szűrőtisztítás kijelzője pirosan világít, akkor nyomja meg az Efficient szűrőtisztítás gombját. (lásd a leírást / ábrát DN)

9 Hálózati kábel feltekerése gomb

→ Nyomja meg a hálózati kábel feltekerése gombot. A kábel automatikusan beszívódik a készülékbe.

10 Tartozéktartó kampó

→ Ez a tartozék tartó lehetővé teszi a szívótömlők, a hálózati csatlakozóvezeték, és a szívófejek tárolását. (lásd a leírást / ábrát €2)

11 Forgókapcsoló (BE/KI) (beépített dugalj nélkül)

→ I. állás: Szívás vagy fújás. 0. állás: A készülék ki van kapcsolva. (lásd a leírást / ábrát)

11 Forgókapcsoló (BE/KI) (beépített dugaljjal)

→ Állás MAX: Szívás vagy fújás. → Állás + MAX: Szívás csatlakoztatott elektromos szerszámmal → Teljesítmény szabályozása: Szükség esetén szívás, fújás vagy elektromos szerszámmal történő munka esetén csökkentse a szívóteljesítményt. → 0 állás: Készülék ki van kapcsolva. Az elektromos szerszám feszültségellátással rendelkezik. (lásd a leírást / ábrát E3)

12 Parkolóállás

→ A padlófej leállításához munka megszakítása esetén. (lásd a leírást / ábrát ☐)

13 Tartozék tartó tartály

→ Ez a tartozék tartó szívócsövek vagy egyéb tartozékok tárolását teszi lehetővé. (lásd a leírást / ábrát 62)

14 Kormánygörgő

→ A kormánygörgők a szállításkor a tartályban találhatók, üzembevétel előtt ezeket fel kell szerelni. (lásd a leírást / ábrát ①)

15 Leeresztő csavar

→ A leeresztő csavar a tartályban lévő szennyvíz gyors, és kényelmes leeresztésére szolgál. A jobb leeresztés érdekében döntse előre a tartályt. (lásd a leírást / ábrát 61)

16 Szűrőzsák

Megjegyzés: Nedves porszívózás esetén nem szabad porzsákot behelyezni!

→ Efficient szűrőtisztítással nem ren-delkező készülékek esetén ajánlott:
Finom por felszívása esetén helyezzen be porzsákot.
(lásd a leírást / ábrát A2)

17 Patron szűrő

(már be van helyezve a készülékbe)

→ A patronszűrőt mindig be kell helyezni, neves porszívózás és száraz porszívózás esetén is.
Megjegyzés: A nedves patronszürőt hagyja megszáradni mielőtt száraz porszívózást végezne.
(lásd a leírást / ábrát H1)

18 Szívótömlő fogantyúval

→ A szívócsövet nyomja a csatlakozóba, bepattan.
(lásd a leírást / ábrát B1)
Megjegyzés: Kivételnél nagyujjal nyomja meg a rögzítőpecket, és húzza ki a szívócsövet.

19 Szívócsövek 2 x 0,5 m

→ Rakja össze a két szívócsövet, és kösse össze a szívótömlővel.
(lásd a leírást / ábrát B1)

20 Padlófej

(betétekkel)

→ Keményburkolatok és szönyegpadlók felszívásához használja a megfelelő betétet.

Keményburkolatok, nedves porszívózásához: Használja a 2 gumiéllel rendelkező betétet.

Keményburkolatok, száraz porszívó- zásához: Használja a 2 kefével rendel- kező betétet.

Szönyegpadlók, nedves- és száraz porszívózásához: Betét nélkül dolgozzon.

21 Padiófej

(átkapcsoló karral)

→ Kemény burkolatok és padlószőnyegek szívásához:
A kart a szimbólu mra állítani szőnyegpadlóhoz
a kart a szimbólumra állítani ke- mény burkolatokhoz

22 Réstisztító fej

→ Sarkokhoz, fugákhoz, fütötestekhez és nehezen elérhető területekhez.

23 Adapter

→ A szívótömlő összekötése elektromos szerszámmal.
(lásd a leírást / ábrát C1)
→ Az adaptert szükség esetén késsel igazítsa az elektromos szerszám csatlakozójának átmérőjéhez.

24 Rugalmas szerszámtömlő

→ Több rugalmasság érdekében elektromos szerszámmal történő munka esetén.

Megjegyzés: Adapterrel is használható.

(lásd a leírást / ábrát C1)

25 Durva szemét készlet

→ Széleskörű szívókészlet mindenféle durva szeméthez.

Használat

⚠ Mindig behelyezett patronszűrővel dolgozzon, csakúgy a nedves, mint a száraz porszívózásnál!

Üzembevétel előtt

→ Ábra A 1

Üzembevétel előtt szerelje fel a mellékelt különálló alkatrészeket.

→ Ábra A 2

Efficient szűrótisztítással nem ren-delkező készülékek esetén ajánlott:

Finom por felszívása esetén porzsákot behelyezni.

Üzembevétel

→ Ábra B 1

Csatlakoztassa a tartozékot.

→ Ábra B 2

Dugja be a hálózati csatlakozót.

→ Ábra B 3

Kapcsolja be a készüléket.

Száraz porszívózás

⚠️ Csak száraz patronszúrővel dolgoz-zon!
→ Figyelem: Hamu és korom felszívását csak elő-porleválasztóval végezze (Megrendelési szám 2.863-139).

Efficient szűrótisztítással nem rendelkező készülékek esetén ajánlott: Finom por felszívása esetén porzsákot behelyezni. (lásd a leírást / ábrát A2)

→ A porzsák töltési szintje a felszívandó szennyeződéstől függ.

A behelyezett porzsákok kiszakadhatnak, ezért időben cserélje ki a porzsákot! Finom por, homok stb. esetén... a porzsákot gyakrabban ki kell cserélni.

Efficient szűrótisztítóval rendelkező ké- szülékek esetén: Porzsák nélkül történő szívás esetén a szűrótisztítás kijelzője piro- san világít, ha a patronszűrót tisztítani kell.

→ Működtesse az Efficient szűrőtisztítót. (lásd a leírást / ábrát D1)

Nedves szívás

→ Nedvesség felszívásához helyezze fel a kívánt tartozékot a szívócsőre ill. közvetlenül a kézi fogantyúra.
Figyelem:

Ne használjon szűrőzsákot!

A készüléket hab képződése vagy folyadék kifolyása esetén azonnal ki kell kapcsolni!

Tudnivaló: Ha a tartály megtelik, akkor az úszó lezárja a szívonyílást és a készülék megnövelt fordulatszámmal dolgozik. A ké- szüléket azonnal ki kell kapcsolni és a tartályt ki kell üríteni.

Munka elektromos szerszámokkal

→ Az adaptert szükség esetén késsel igazítsa az elektromos szerszám csatlakozójának átmérőjéhez.
→ Ábra C 1

A) Helyezze a mellékelt adaptert a szívócső markolatára, és kösse össze az elektromos szerszám csatlakozójával.
→vagy
B) A munka alatti nagyobb rugalmasság érdekében használja a rugalmas szerszámtömlőt. Ezzel a szívótömlővel, és adott esetben az adapterrel összekötni, majd az elektromos szerszám csatlakozójához kötni.

→ Ábra C 2

Beépített dugaljjal rendelkező készülékek esetén: Dugja be az elektromos szerszám hálózati dugóját a porszívóba.

→ Ábra C 3

Kapcsolja be a készüléket (forgó kapcsolót balra, a MAX állára +fordítani), és kezdje meg a munkát.

Megjegyzés: Amint az elektromos szerszámot bekapcsolja, a szívórturbina 0,5 másodperces késleltetéssel beindul. Ha az elektromos szerszámot ki-kapcsolja, akkor a szívórturbina még kb. 5 másodpercig tovább forog, hogy a maradék szennyet a szívócsőből beszívja.

Efficient szűrőtisztító

Piros szűrőtisztítás kijelző esetén, a szűrőtisztítást beindítani.

→ Ábra D 1

A szívótömlőt a fogantyúval a készülékfejen lévő tartozék tartóba helyezni. Az Efficient szűrötisztítás gombot bekapcsolt készülék mellett 3 x megnyomni, közben 4 másodpercig várni az egyes működtetések között.

Megjegyzés: Folyamatosan piros szűrótisztítás kijelzés esetén vagy a szűrótisztítás gomb többszöri megnyomása után ellenőrizze a tartály telítettségi szintjét. Különben szennyeződés jöhet ki a tartály kinyitásakor.

Kifúvás funkció

Nehezen hozzáférhető helyek tisztításá- hoz, vagy olyan helyen, ahol nem lehet por- szívózni, pl. lombot a kavicságyból.

→ Ábra E1

Helyezze a szívótömlőt a fújócsatlakozásba, ezzel aktiválja a fújás funkciót.

A használat megszakítása

→ A készüléket ki kell kapcsolni.

→ Ábra F1

A padlófejet a parkoló állásba beakasztani.

Az üzemeltetés befejezése

→ Kapcsolja ki a készüléket és húzza ki a hálózati csatlakozó dugót.

A tartályt ürítse ki

→ Ábra G 1

Vegye le a készülékfejet, ürítse ki a nedves- vagy száraz szennyeződéssel megtelt tartályt.

Leeresztő csavarral ellátott készülékek esetén: A száraz szennyeződést a tartály felett ürítse ki. A folyadék kiürítéséhez használja a leeresztő csavart.

A készülék tárolása

→ Ábra G 2

A hálózati csatlakozóvezetéket és a tartozékokat tárolja a készüléken. A készüléket száraz helyiségben kell tárolni.

Ápolás és karbantartás

⚠️ Balesetveszély

Minden ápolási- és karbantartási munka megkezdése előtt kapcsolja ki a készüléket és húzza ki a hálózati csatlakozót.

Elektromos alkatrészeken történő javításokat és munkákat csak jóváhagyott szerviz szolgálat végezhet el.

Figyelem

Ne használjon súrolószert, üveget vagy univerzális tisztítószert! A készüléket tilos vízbe meríteni.

→ A műanyagból készült készüléket és tartozékrészeket a kereskedelemben kapható műanyagtisztítóval kell ápolni.

→ A tartályt és a tartozékokat szükség esetén vízzel öblítse ki és a további használat előtt szárítsa meg.

→ Ábra H1

A patronszűrőt szükség esetén folyóvíz alatt tisztítsa; ne dörzsölje vagy kefélje le. Behelyezés előtt hagyja teljesen megszáradni.

Segítség üzemzavar esetén

A hálózati kábel feltekerése nem működik

→ A hálózati kábel valószínűleg szennye-zett, tisztítsa meg a hálózati kábelt.

Csökkenő szívóteljesítmény

Ha a készülék szívóteljesítménye alábbhagy, akkor kérem ellenőrizze a következő pontokat.

→ Tartozékok, szívótömlő vagy szívócső el van záródva, az elzáródást egy pál-cával távolítsa el.
→ A patronszúrő piszkos:

Efficient szürötisztítással nem ren-delkező készülékek esetén: A patron-szüröt lekopogtatni, szükség esetén folyóvíz alatt tisztítani.

(lásd a leírást / ábrát H1)

Efficient szürötisztítóval rendelkező készülékek esetén: Működtesse a szürötisztítást.

(lásd a leírást / ábrát D1)

A patronszüröt szükség esetén folyóvíz alatt tisztítani.

(lásd a leírást / ábrát H1)

→ Cserélje ki a megrongálódott patron-szűrőt.
→ A porzsák megtelt, helyezzen be új porzsákot.

(lásd a leírást / ábrát A2)

Műszaki adatok

A műszaki adatok a kinyitható oldalon találhatók. Az ott használt szimbólumok ma- gyarázata után.

Feszültség

Teljesítmény P _névl

Teljesítmény P_max

A készülék dugalj max. csatlakozási teljesítménye

Hálózati biztosító (lomha)

Tartály térfogata

Vízfelvétel fogantyúval

Vízfelvétel padlófejjel

Hálózati kábel

Hangnyomás szint (EN 60704-2-1)

Tartozékok nélküli súly

A müszaki adatok módosításának jogát fenntartjuk!
