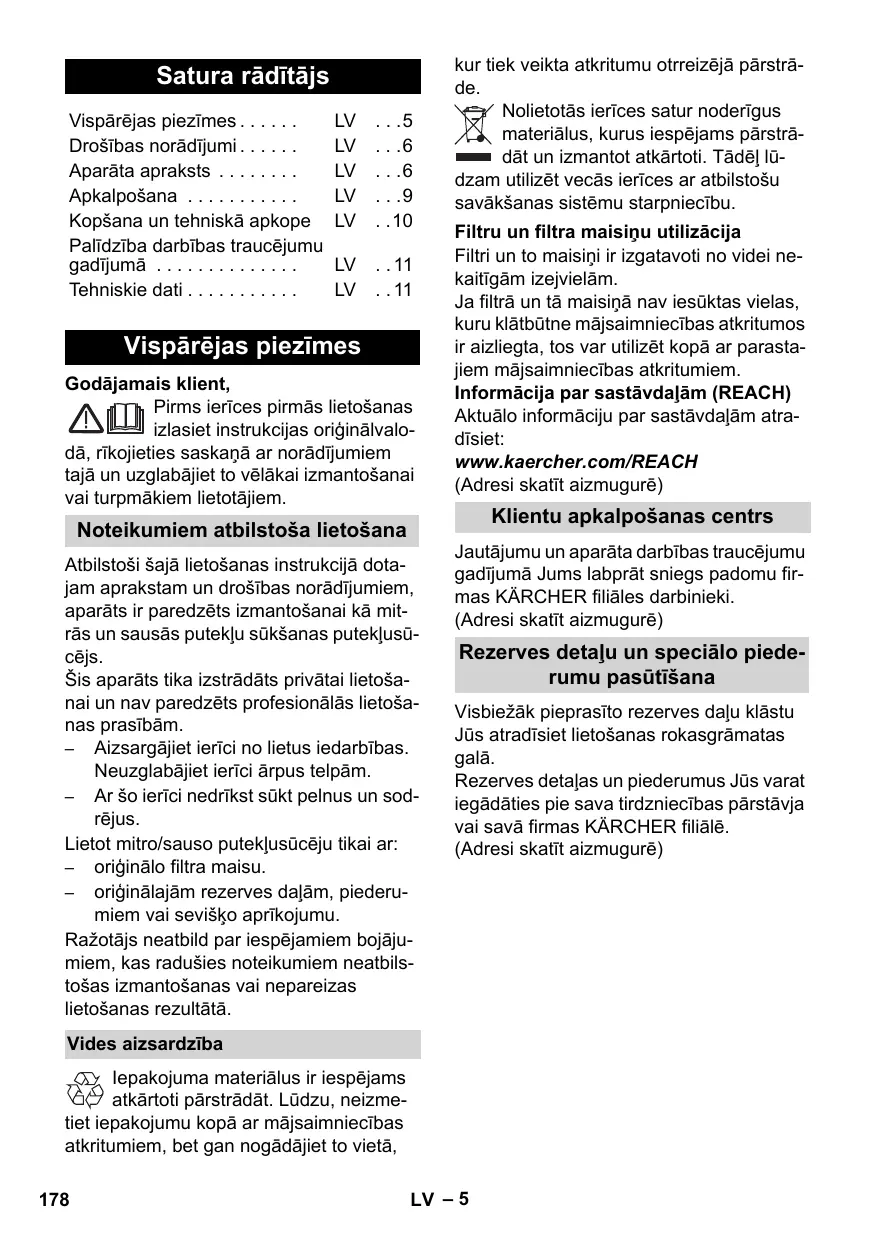

LIETOŠANAS INSTRUKCIJA WD 5600 MP KARCHER

Vispārējas piezīmes ..... LV ...5

Drošības norādījumi ..... LV ...6

Aparāta apraksts ..... LV ...6

Apkalpošana .... LV ...9

Kopšana un tehniskā apkope LV ..10

Palīdzība darbības traucējumu gadījumā . . . . . . . . . . . . . . . LV ..11

Tehniskie dati .... LV ..11

Vispārējas piezīmes

Godājamais klient,

Pirms ierīces pirmās lietošanas izlasiet instrukcijas oriğinālvalodā, rīkojieties saskaṇā ar norādījumiem tajā un uzglabājiet to vēlākai izmantošanai vai turpmākiem lietotājiem.

Noteikumiem atbilstoša lietošana

Atbilstoši šajā lietošanas instrukcijā dotajam aprakstam un drošības norādījumiem, aparāts ir paredzēts izmantošanai kā mitrās un sausās putekļu sūkšanas putekļusū-cējs.

Šis aparāts tika izstrādāts privātai lietošanai un nav paredzēts profesionālās lietošanas prasībām.

• Aizsargājiet ierīci no lietus iedarbības. Neuzglabājiet ierīci ārpus telpām.
• Ar šo ierīci nedrīkst sūkt pelnus un sodrējus.

Lietot mitro/sauso puteklusūcēju tikai ar:

– oriğinālo filtra maisu.
- oriğinālajām rezerves daļām, piederumiem vai seviško aprīkojumu.

Ražotājs neatbild par iespējamiem bojāju-miem, kas radušies noteikumiem neatbils-tošas izmantošanas vai nepareizas lietošanas rezultātā.

Vides aizsardzība

lepakojuma materiālus ir iespējams atkārtoti pārstrādāt. Lūdzu, neizmetiet iepakojumu kopā ar mājsaimniecības atkritumiem, bet gan nogādājiet to vietā,

kur tiek veikta atkritumu otrreizējā pārstrāde.

Nolietotās ierīces satur noderīgus materiālus, kurus iespējams pārstrādāt un izmantot atkārtoti. Tādēl lū-utilizēt vecās ierīces ar atbilstošu kšanas sistēmu starpniecību.

Filtru un filtra maisinu utilizācija

Filtri un to maisiņi ir izgatavoti no videi ne- kaitīgām izejvielām.

Ja filtrā un tā maisiņā nav iesūktas vielas, kuru klātbūtne mājsaimniecības atkritumos ir aizliegta, tos var utilizēt kopā ar parastajiem mājsaimniecības atkritumiem.

Informācija par sastāvdaļām (REACH)

Aktuālo informāciju par sastāvdaļām atra- dīsiet:

(Adresi skatīt aizmugurē)

Klientu apkalpošanas centrs

Jautājumu un aparāta darbības traucējumu gadījumā Jums labprāt sniegs padomu firmas KÄRCHER filiāles darbinieki.

(Adresi skatīt aizmugurē)

Rezerves detaļu un speciālo piede- rumu pasūtīšana

Visbiežāk pieprasīto rezerves daļu klāstu Jūs atradīsiet lietošanas rokasgrāmatas galā.

Rezerves detaļas un piederumus Jūs varat iegādāties pie sava tirdzniecības pārstāvja vai savā firmas KÄRCHER filiālē.

(Adresi skatīt aizmugurē)

Garantija

Mūsu pilnvarotās tirdzniecības sabiedrības izsniegtās garantijas saistības ir spēkā katrā valstī. Garantijas perioda laikā mēs bez maksas novērsīsim iespējamos darbības traucējumus Jūsu aparātā, ja to cēlonis ir materiāla vai ražošanas defekts. Ja nepieciešams garantijas remonts, lūdzam grie-zieties pie Jūsu pārdevēja vai tuvākajā pilnvarotajā klientu apkalpošanas dienesta iestādē, uzrādot pirkumu apliecinošu dokumentu.

Drošības norādījumi

• Šis aparāts nav paredzēts, lai to lietotu personas ar ierobežotām fiziskām, sensoriskām un garīgām spējām vai personas, kurām nav pieredzes un/vai zināšanu, ja vien viņas uzrauga par drošību atbildīgā persona vai tā dod instrukcijas par to, kā jālieto aparāts.
• Bērni aparātu drīkst lietot tikai tad, ja tie ir sasnieguši 8 gadu vecumu un ja tos uzrauga par viņu drošību atbildīga persona vai tā dod instrukcijas par to, kā jālieto aparāts.
• Nelaidiet bērnus iepakojuma plēvju tu-vumā, pastāv nosmakšanas risks!
  – Izslēdziet aparātu pēc katras lietošanas reizes un ikreiz pirms tīrīšanas/apkopes.
• Uzliesmošanas risks. Neuzsūciet degošus vai kvēlojošus priekšmetus.
• Aparāta lietošana aizliegta sprādzien-bīstamās zonās.

⚠️ Elektropadeve

Aparātu pieslēdziet tikai maînstrāvai. Spriegumam jāatbilst uz aparāta rūpnīcas plāksnītes norādītajam.

⚠ Strāvas triecienu bīstamība

Nekad neaizskariet tīkla spraudni un kontaktligzdu ar mitrām rokām.

Neatvienojiet kontaktdakšu, izraujot to aiz pieslēgšanas kabeļa ārā no kontaktligzdas. Pirms katras lietošanas reizes pārbaudiet, vai nav bojāts pieslēgšanas kabelis ar tīkla spraudni. Bojātu pieslēgšanas kabeli neka-vējoties lieciet nomainīt pilnvarotā klientu apkalpošanas dienestā vai profesionālā elektromehāniskā darbnīcā.

Lai izvairītos no elektrotraumām, mēs iesakām kontaktligzdas aprīkot ar iepriekš ie-slēdzamu noplūdes strāvas drošinātājslēdzi (nominālais nostrādes strāvas stiprums maks. 30 mA).

⚠ Bīstami

Sajaucoties ar iesūcamo gaisu, dažas vie- las var veidot sprādzienbīstamus tvaikus vai maisījumus!

Nekad neiesūkt sekojošas vielas:

• Sprādzienbīstamas vai viegli uzliesmojošas gāzes, škidrumus un puteklus (reaktīvie puteklj)
• Reaktīvie metāla putekļi (piemēram, alumīnijs, magnijs, cinks) savienojumos ar stipriem sārmainiem un skābiem mazgāšanas līdzekļiem
• Neatškaidītas stipras skābes un sārmi
• Organiskie atškaidītāji (piemēram, benzīns, krāsu atškaidītājs, acetons, ma-zuts).

Bez tam, šīs vielas var saēst aparātā izmantotos materiālus.

Aparāta apraksts

Attēlus skatīt atlokāmajās lapās!

■ Šī lietošanas instrukcija apraksta pirmajā lapā minēto mitro/sau-so puteklusūcēju galvenos modelus.
■ Atkarībā no modela aprīkojumā un piegādātajos piederumos ir atšķirības.
Izsainojot pārbaudiet, vai iesainojumā esošais saturs ir pilnīgs un nebojāts. Pārvadāšanas laikā radušos bojājumu gadījumā lūdzam par to informēt tirgotāju.

- ietilpst piegādes komplektā

○ iespējamie piederumi

1 Sūkšanas šlūtenes pieslēgums

→ Lai sūkšanas gadījumā pieslēgtu sūkšanas šljūteni.

(skatīt aprakstu / attēlu B1)

2 Aparāta kontaktligzda

Norāde: levērojiet maksimālo pieslēguma jaudu (skatīt nodalu "Tehniskie dati").

→ Lai pieslēgtu elektroinstrumentus. (skatīt aprakstu / attēlu C2)

3 Pūtes pieslēgums

→ Levietojiet sūkšanas šlūteni pūšanas pieslēgumā, tādējādi aktivizējot pūšanas funkciju. (skatīt aprakstu / attēlu 1)

4 Roktura padzilinājums

→ Pēc atbrīvošanas aparāta augšdaļu satveriet aiz roktura padzilinājuma un nonemiet.

5 Rokturis

→ Rokturis vienlaikus kalpo aparāta augš-dalas un tvertnes nofiksēšanai. Lai to atbrīvotu, pabīdiet rokturi uz priekšu, līdz atbrīvojas fiksācija. (skatīt aprakstu / attēlu A1)
→ Satveriet aparāta augšdaļu aiz roktura padzilīnājuma un nonemiet.
→ Lai aparātu pārnestu, rokturim jāatro-das paceltam uz augšu, darba laikā rokturis jāpavirza atpakal, līdz ir pieejami aparāta vadības elementi.

6 Piederumu novietne aparāta augš-dalā

→ Šī piederumu novietne aparāta augšda- lā ľauj uzglabāt sūkšanas sprauslas. Norāde: Šī piederumu novietne papil- dus ir nepieciešama "Efficient" filtra tīrī- šanas funkcijas izmantošanai. (skatīt aprakstu / attēlu D1)

7 "Efficient" filtra tīrīšanas taustiņš

→ lebūvētā patronfiltra tīrīšanai. Norāde: Nespiediet taustinu, ja patronfiltris ir slapjš. (skatīt aprakstu / attēlu D1)

8 Filtra tīrīšanas indikators

→ Kad filtra tīrīšanas indikators ir sarkans, nospiediet "Efficient" filtra tīrīšanas taustiņu. (skatīt aprakstu / attēlu D1)

9 Taustiņš elektrības vada ievilkša-nai

→ Nospiediet taustiņu elektrības vada ie- vilkšanai. Vads automātiski ilevelkas aparātā.

10 Piederumu novietne-ākis

→ Šī piederumu novietne ħauj uzglabāt sūkšanas šļūteni, elektrības vadu un sūkšanas sprauslas. (skatīt aprakstu / attēlu G2)

11 Grozāms slēdzis (IESL./IZSL.) (bez iebūvētas kontaktligzdas)

→ Pozīcija 1: Sūkšana vai pūšana. Pozīcija 0: Aparāts ir izslēgts. (skatīt aprakstu / attēlu B6)

11 Grozāms slēdzis (IESL./IZSL.) (ar iebūvētu kontaktligzdu)

→ Pozīcija MAX: sūkšana vai pūšana.
→ Pozīcija + MAX: sūkšana ar pieslēg-tu elektrisko instrumentu
→ Jaudas regulēšana: vajadzības gadījumā sūkšanas, pūšanas laikā vai strādājot ar elektriskajiem instrumentiem, samaziniet sūkšanas jaudu.
→ Pozicija 0: Aparāts ir izslēgts. Elektro-instrumentam tiek padota strāva. (skatīt aprakstu / attēlu B3 C3)

12 Stāvēšanas pozīcija

→ Grīdas tīrīšanas sprauslas novietošanai darba pārtraukumos. (skatīt aprakstu / attēlu F1)

13 Piederumu novietne-tvertne

→ Šī piederumu novietne ħauj uzglabāt sūkšanas caurules vai citus piederumus.
(skatīt aprakstu / attēlu G2)

14 Vadrullitis

→ Vadrullīši piegādājot ir ielikti tvertnē, pirms ekspluatācijas sākšanas tie jāuzmontē.
(skatīt aprakstu / attēlu A1)

15 Noplūdes skrūve

→ Noplūdes skrūve paredzēta ātrai un ēr-tai netīrā ūdens izliešanai no tvertnes. Lai izlietu visu ūdeni, sagāziet tvertni uz priekšu.
(skatīt aprakstu / attēlu G1)

16 Filtra maisiņš

Norāde: Lai veiktu mitro sūkšanu, nedrīkst būt ievietots filtra maiss!

→ leteikums lietojot aparātus bez "Efficient" filtra tīrīšanas:

Lai uzsūktu sīkus puteklus, ievietojiet filtra maisu.

(skatīt aprakstu / attēlu A2)

17 Patronfiltrers

(jau ievietots aparātā)

→ Patronfiltram jābūt ievietotam vienmēr - gan mitrās sūkšanas, gan sausās sūkšanas gadījumā.

Norāde: Mitrs patronfiltris pirms turpmākas lietošanas sausai sūkšanai ir jāiz-žāvē.

(skatīt aprakstu / attēlu H1)

18 Sūkšanas šljutene ar rokturi

→ lespiediet sūkšanas šlūteni savienojumā, tā nofiksēsies. (skatīt aprakstu / attēlu B1)

Norāde: Lai to izņemtu, ar īkšķi nospiediet fiksatoru un izvelciet sūkšanas šļūteni.

19 Sūcējcaurules 2 x 0,5 m

→ Salieciet abas sūkšanas caurules kopā un savienojiet ar sūkšanas šlūteni. (skatīt aprakstu / attēlu 31)

20 Sprausla grīdas tīrīšanai (ar ieliktņiem)

→ Cietu virsmu un paklāju sūkšanai izmantojiet atbilstošo ieliktni.
Cietas virsmas, mitrā sūkšana: iz-mantojiet ieliktni ar 2 gumijas mēlītēm.
Cietas virsmas, sausā sūkšana: izmantojiet ieliktni ar 2 sukām.
Paklāji, mitrā un sausā sūkšana: Strādājiet bez ieliktņa.

21 Sprausla grīdas tīrīšanai (ar pārslēgšanas sviru)

→ Cietu virsmu un paklāju sūkšanai: Svira uz simbolu 🚪 tīrot paklājus Svira uz simbolu 🚪 tīrot cietas virs- mas

22 Saduru sprausla

→ Stūriem, salaiduma vietām, radiatoriem un grūti aizsniedzamām vietām.

23 Adapteris

→ Lai savienotu sūkšanas šlūteni ar elektroinstrumentu.
(skatīt aprakstu / attēlu C1)
→ Adapteri vajadzības gadījumā, izman-tojot nazi, pielāgojiet elektroinstrumenta savienojuma diametram.

24 Elastīga instrumentu šljūtene

→ Lielākai ērtībai strādājot ar elektroinstrumentiem.

Norāde: Var izmantot arī ar adapteru. (skatīt aprakstu / attēlu C1)

25 Komplekts lieliem netīrumiem

→ Apjomīgs sūkšanas komplekts visa veida lieliem netīrumiem.

Apkalpošana

⚠ Vienmēr strādāt ar uzstādītu patron-filtru, arī mitrās vai sausās uzsūkšanas laikā!

Pirms ekspluatācijas sākšanas

→ Attēls A1 Pirms ekspluatācijas sākšanas uzmontējiet aparātam atseviški komplektā esošās daļas.
→ Attēls A2 leteikums lietojot aparātus bez "Efficient" filtra tīrīšanas: Lai uzsūktu sī-kus puteklus, ievietojiet filtra maisu.

Ekspluatācijas sākums

→ Attēls B1 Pievienojiet piederumus.
→ Attēls B2 Pievienojiet kontaktspraudni kontakt- ligzdai.
→ Attēls B3 leslēdziet ierīci.

Sausā sūkšana

⚠ Strādāt tikai ar sausu patronfiltru!
→ Uzmanību: Pelnus un kvēpus sūciet tikai ar separatoru (Pasūtījuma Nr. 2.863-139).

leteikums lietojot aparātus bez "Efficien" filtra tīrīšanas: Lai uzsūktu sīkus puteklus, ievietojiet filtra maisu. (skatīt aprakstu / attēlu A2)

→ Filtra maisa uzpildes pakāpe ir atkarīga no iesūcamiem netīrumiem.
Pārpildīti filtra maisi var pārplīst, tādēl laicīgi nomainiet filtra maisu! lesūcot smalkos putekļus, smiltis utt., filtra maiss jāmaina biežāk.

Aparātiem ar "Efficient" filtra tīrīšanu: Sūcot bez filtra maisa, sarkans filtra tīrīšanas indikators norāda, kad jānomaina patronfiltrs.

→ Izmantojiet "Efficient" filtra tīrīšanas funkciju.
(skatīt aprakstu / attēlu D1)

Mitrā sūkšana

→ Lai uzsūktu šķidrumu jeb mitrumu, uzlieciet vajadzīgos piederumus uz sūkšanas caurulēm jeb uzreiz uz roktura.

⚠ Uzmanību:

Neizmantojiet filtra maisinu!

Veidojoties putām vai izplūstot škidrumam, aparātu nekavējoties izslēdziet!

Norādījums: Ja tvertne ir pilna, pludiņš noslēdz iesūkšanas atveri un aparāts darbojas ar palielinātu apgriezienu skaitu.

Aparātu nekavējoties izslēdziet un iztukšojiet tvertni.

Darbi ar elektroinstrumentiem

→ Adapteri vajadzības gadījumā, izman-tojot nazi, pielāgojiet elektroinstrumenta savienojuma diametram.

→ Attēls C1

A) Komplektā ietilpstošo adapteru uz-spraudiet sūkšanas šljūtenes rokturim un savienojiet ar elektriskā instrumenta pieslēgumu.

→vai

B) Lai darba laikā būtu ērtāk, izmanto-jiet elastīgo instrumentu šlūteni. Savienojiet to ar sūkšanas šlūteni un vajadzības gadījumā ar adapteri un pieslēdziet elektroinstrumentu pieslēgu-mam.

→ Attēls C2

Aparātiem ar iebūvētu kontaktligzdu:

Elektroinstrumenta kontaktdakšu ie-spraudiet putekļu sūcējā.

→ Attēls C 3

leslēdziet aparātu (grozāmo slēdzi pa-grieziet pa kreisi pozīcijā + MA) un sāciet darbu.

Piezīme: Tiklīdz elektroinstruments tiek ieslēgts, iesūkšanas turbīna tiek palais-ta ar 0,5 sekundes palēninājumu. Ja

elektroinstruments tiek izslēgts, turbīna darbojas tālāk vēl apmēram 5 sekundes, lai iesūktu atlikušos netīrumus no sūcējšlūtenes.

"Efficient" filtra tīrīšana

Kad deg sarkans filtra tīrīšanas indikators, jāizmanto filtra tīrīšanas funkcija.

→ Attēls D 1

Ielieciet sūkšanas šlūteni ar rokturi aparāta augšdaļas piederumu novietnē. Kad ir ieslēgts aparāts, 3x nospiediet "Efficient" filtra tīrīšanas taustinu, starp nospiešanas reizēm pagaidot 4 sekundes.

Norāde: Ja pastāvīgi deg sarkans filtra tīrīšanas indikators vai tad, ja vairākkārt ir nospiests filtra tīrīšanas taustiņš, pārbaudiet tvertnes piepildījumu. Citādi, atverot tvertni, var izbirt putekļi.

Pūtes funkcija

Grūti aizsniedzamu vietu vai tādu vietu tīrīšana, kurās nav iespējama sūkšana, piem., lapas no grants pamatnes.

→ Attēls E1

Levietojiet sūkšanas šlūteni pūšanas pieslēgumā, tādējādi aktivizējot pūšanas funkciju.

Darba pārtraukšana

→ Izslēdziet ierīci.
→ Attēls F1

lekabiniet grīdas tīrīšanas sprauslu stā- vēšanas pozīcijā.

Darba beigšana

→ Izslēdziet aparātu un izņemiet tīkla kontaktdakšu.

Tvertnes iztukšošana

→ Attēls G 1

Noņemiet aparāta augšdaļu, iztukšojiet ar mitriem vai sausiem putekļiem piepildīto tvertni.

Aparātiem ar noplūdes skrūvi: sau-sos puteklus izberiet uzreiz no tvertnes. Škīdrumu izliešanai izmantojiet noplū-des skrūvi.

Aparāta uzglabāšana

→ Attēls G 2

Elektrības vadu un piederumus ievietojiet nodalījumos uz aparāta. Uzglabājiet aparātu sausā telpā.

Kopšana un tehniskā apkope

⚠️ Bīstami

Pirms jebkuru tīrīšanas un apkopes darbu veikšanas aparātu izslēdziet un atvienojiet kontaktdakšu.

Jebkurus elektrisko sastāvdaļu remontus drīkst veikt tikai pilnvarots klientu apkalpošanas dienests.

⚠ Uzmanību

Neizmantojiet tīrīšanas līdzekļus, stikla vai universālus tīrīšanas līdzekļus! Aparātu ne-kad neiegremdējietūdenī.

→ Aparātu un piederumu daļas no plastmasas kopjiet ar standarta plastmasas tīrīšanas līdzekli.
→ Tvertni un piederumus vajadzības gadī-jumā izskalojiet arūdeni un pirms atkār-totas lietošanas nožāvējiet.
→ Attēls H 1

Patronfiltru vajadzības gadījumā izskalojiet tikai zem tekošas ūdens strūklas; neberziet vai netīriet to ar suku. Pirms montāžas ľaujiet tam pilnībā izžūt.

Palīdzība darbības traucēju- mu gadījumā

Nedarbojas elektrības vada ievilk-šanas mehānisms

→ lespējams, ka elektrības vads ir netīrs, notīriet elektrības vadu.

Vāja sūkšana

Ja aparāta iesūkšanas jauda samazinās, jāpārbauda sekojoši punkti.

→ Aizsērējuši piederumi, sūcējšļūtene vai sūcējcaurules, likvidējiet aizsērējumu ar nūju.
→ Netīrs patronfiltrs:

Aparātiem bez "Efficient" filtra tīrīšanas: Izdauziet patronfiltru, vajadzības gadījumā izskalojiet zem ūdens strūklas.

(skatīt aprakstu / attēlu H1)

Aparātiem ar "Efficient" filtra tīrīšanu: Izmantojiet filtra tīrīšanas funkciju.

(skatīt aprakstu / attēlu D1)

Vajadzības gadījumā izskalojiet patron-filtru zem ūdens strūklas.

(skatīt aprakstu / attēlu H1)

→ Nomainiet bojātu patronfiltru.
→ Pilns filtra maiss, ievietojiet jaunu filtra maisu.

(skatīt aprakstu / attēlu A2)

Tehniskie dati

Tehniskie dati atrodami uz brošūrā. Tālāk seko tajā izmantoto simbolu skaidrojums.

Spriegums

Jauda P _nom

Jauda P _maks

Aparāta kontaktligzdas maks. pieslēguma jauda

Tīkla drošinātājs (kūstošais)

Tvertnes tilpums

Ar rokturi uzņemamais ūdens daudzums

Ar grīdas tīrīšanas sprauslu uz- ņemamais ūdens daudzums

Tikla kabelis

Skañas spiediena līmenis (EN 60704-2-1)

Rezervētas tiesības veikt tehniskas izmaņas!

Turinys
