MANUALE UTENTE WD 5600 MP KARCHER

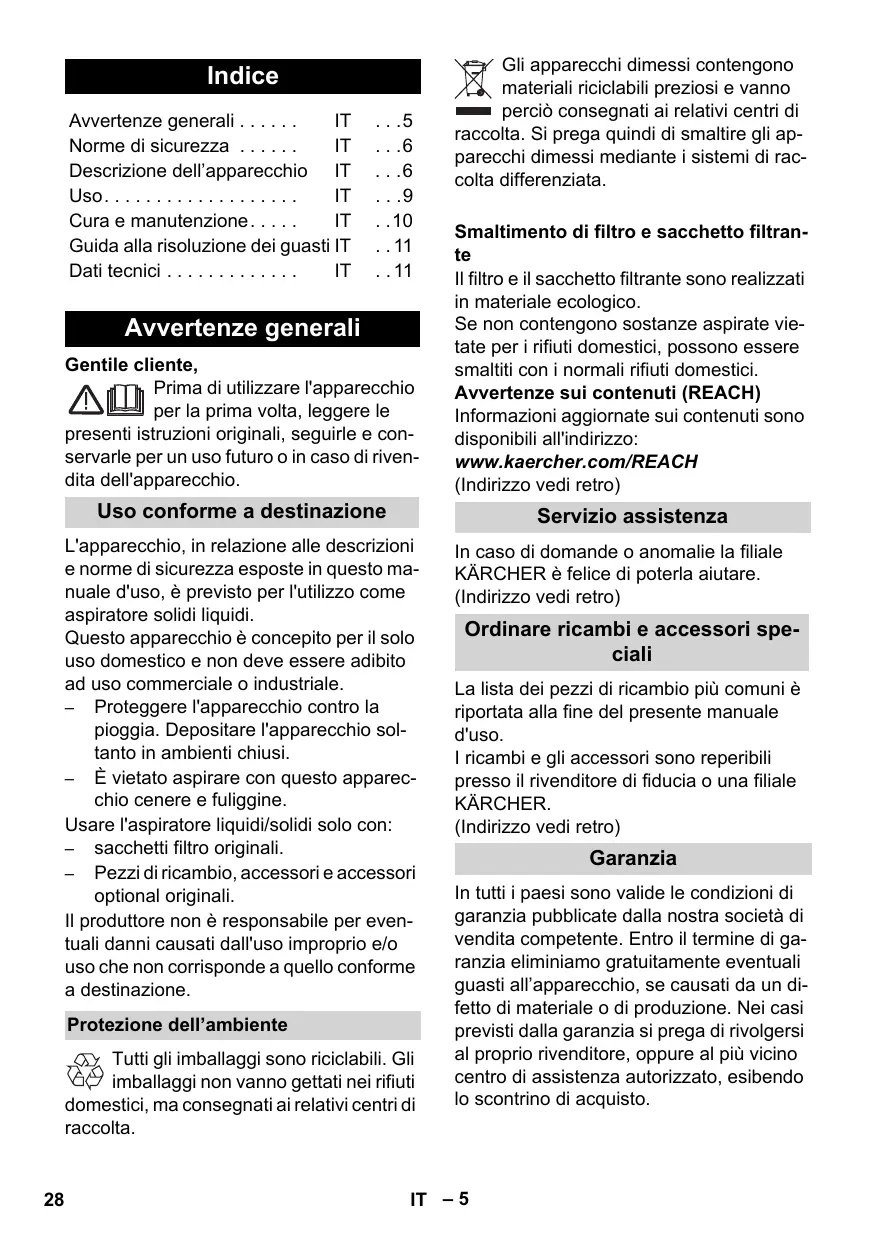

Avvertenze generali	IT	...5
Norme di sicurezza	IT	...6
Descrizione dell'apparecchio	IT	...6
Uso	IT	...9
Cura e manutenzione	IT	...10
Guida alla risoluzione dei guasti	IT	...11
Dati tecnici	IT	...11

Avvertenze generali

Gentile cliente,

Prima di utilizzare l'apparecchio per la prima volta, leggere le presenti istruzioni originali, seguirle e conservarle per un uso futuro o in caso di rivendita dell'apparecchio.

Uso conforme a destinazione

L'apparecchio, in relazione alle descrizioni e norme di sicurezza esposte in questo manuale d'uso, è previsto per l'utilizzo come aspiratore solidi liquidi.

Questo apparecchio è concepito per il solo uso domestico e non deve essere adibito ad uso commerciale o industriale.

• Proteggere l'apparecchio contro la pioggia. Depositare l'apparecchio soltanto in ambienti chiusi.
• È vietato aspirare con questo apparecchio cenere e fuliggine.

Usare l'aspiratore liquidi/solidi solo con:

• sacchetti filtro originali.
• Pezzi di ricambio, accessori e accessori optional originali.

Il produttore non è responsabile per eventuali danni causati dall'uso improprio e/o uso che non corrisponde a quello conforme a destinazione.

Protezione dell'ambiente

Tutti gli imballaggi sono riciclabili. Gli imballaggi non vanno gettati nei rifiuti estici, ma consegnati ai relativi centri di alta.

Gli apparecchi dimessi contengono materiali riciclabili preziosi e vanno perciò consegnati ai relativi centri di alta. Si prega quindi di smaltire gli ap- cchi dimessi mediante i sistemi di rac-differenziata.

Smaltimento di filtro e sacchetto filtrante

Il filtro e il sacchetto filtrante sono realizzati in materiale ecologico.

Se non contengono sostanze aspirate vietate per i rifiuti domestici, possono essere smaltiti con i normali rifiuti domestici.

Avvertenze sui contenuti (REACH)

Informazioni aggiornate sui contenuti sono disponibili all'indirizzo:

(Indirizzo vedi retro)

Servizio assistenza

In caso di domande o anomalie la filiale KÄRCHER è felice di poterla aiutare. (Indirizzo vedi retro)

Ordinare ricambi e accessori speciali

La lista dei pezzi di ricambio più comuni è riportata alla fine del presente manuale d'uso.

I ricambi e gli accessori sono reperibili presso il rivenditore di fiducia o una filiale KÄRCHER.

(Indirizzo vedi retro)

Garanzia

In tutti i paesi sono valide le condizioni di garanzia pubblicate dalla nostra società di vendita competente. Entro il termine di garanzia eliminiamo gratuitamente eventuali guasti all'apparecchio, se causati da un difetto di materiale o di produzione. Nei casi previsti dalla garanzia si prega di rivolgersi al proprio rivenditore, oppure al più vicino centro di assistenza autorizzato, esibendo lo scontrino di acquisto.

Norme di sicurezza

• Questo apparecchio non è indicato per essere usato da persone con delle limitate capacità fisiche, sensoriali o mentali e da persone che abbiano poca esperienza e/o conoscenza dello strumento a meno che non vengano supervisionati per la loro sicurezza da una persona incaricata o che abbiano da questa ricevuto istruzioni su come usare l'apparecchio.
• I bambini possono utilizzare l'apparecchio soltanto se sono maggiori di 8 anni e vengono supervisionati per la loro sicurezza da una persona incaricata o che abbiano da questa ricevuto istruzioni su come usare.
• Tenere le pellicole di imballaggio fuori dalla portata dei bambini. Rischio di asfissia!
• Disattivare l'apparecchio dopo ogni impiego e prima di ogni pulizia/manutenzione.
• Pericolo d'incendio. Non aspirare oggetti brucianti o ardenti.
• E' vietato l'utilizzo in ambienti a rischio di esplosione.

⚠️ Collegamento elettrico

Collegare l'apparecchio solo a corrente alternata. La tensione deve corrispondere a quella indicata sulla targhetta dell'apparecchio.

⚠️ Pericolo di scosse elettriche

Non toccare mai la spina e la presa con le mani bagnate.

Non staccare la spina dalla presa tirando il cavo di collegamento.

Prima di ogni utilizzo controllare che il cavo di allacciamento e la spina di alimentazione non presentino danni. Far sostituire immediatamente il cavo di allacciamento danneggiato dal servizio clienti autorizzato/da un elettricista specializzato.

Per evitare incidenti elettrici raccomandiamo di collegare l'apparecchio a prese elettriche dotate di interruttore differenziale

(con corrente differenziale nominale I dn non superiore a 30 mA).

⚠️ Pericolo

Determinate sostanze possono formare In- sieme all'aria di aspirazione vapori e misce- le esplosivi.

Non aspirare mai le seguenti sostanze:

– gas esplosivi o infiammabili, liquidi e polveri (polveri reattive)
- Polveri di metallo reattive (ad es. alluminio, magnesio, zinco) insieme a detergenti fortemente alcalini ed acidi
- Acidi e soluzioni alcaline allo stato puro
- Soluzioni organiche (ad es. benzina, diluenti per vernici, acetone o gasolio).

Queste sostanze possono inoltre corrodere i materiali dell'apparecchio.

Descrizione dell'apparecchio

Figure riportate sulle pagi- ne pieghevoli!

■ Le presenti istruzioni per l'uso descrivono i modelli base degli aspiratori liquidi/solidi riportati in copertina.
In base al modello sussistono delle differenze nella dotazione e gli accessori forniti.

Durante il disimballaggio controllare l'eventuale mancanza di accessori o la presenza di danni del contenuto. Nel caso in cui si riscontrino danni dovuti al trasporto, informare immediatamente il proprio rivenditore.

• compreso nella fornitura
  ○ possibile accessorio

1 Raccordo tubo flessibile di aspirazione

→ Per il collegamento del tubo flessibile per l'aspirazione.

(vedi descrizione / figura B1)

2 Presa dell'apparecchio

Nota: Rispettare la capacità massima di collegamento (vedi capitolo "Dati tecnici").

→ Per il collegamento di un utensile elettrico. (vedi descrizione / figura C2)

3 Raccordo di soffiatura

→ Inserire il tubo flessibile di aspirazione nell'apposito attacco. In questo modo la funzione di soffiaggio è attivata. (vedi descrizione / figura 📄)

4 Portamaniglia

→ Dopo lo sblocco afferrare la testa dell'apparecchio al portamaniglia e rimuoverlo.

5 Staffa di sostegno

→ La staffa di sostegno serve allo stesso tempo per il bloccaggio della testa dell'apparecchio ed il contenitore. Per lo sbloccaggio spostare in avanti la staffa fino a liberare il bloccaggio. (vedi descrizione / figura A1)

→ Afferrare la testa dell'apparecchio al portamaniglia e rimuoverlo.

→ In posizione di sostegno la staffa si trova in alto, durante il lavoro con l'apparecchio spostare la staffa indietro fino a quando gli elementi di comando sull'apparecchio sono raggiungibili.

6 Alloggio accessori, testa dell'apparecchio

→ Questo alloggiamento per gli accessori consente di conservare le bocchette di aspirazione sulla testa dell'apparecchio.

Nota: Questo alloggiamento per gli accessori è necessario per l'applicazione del lavaggio del filtro Efficient.

(vedi descrizione / figura D1)

7 Tasto pulizia filtro Efficient

→ Per la pulizia del filtro a cartuccia integrato.
Nota: Non premere il tasto con il filtro a cartuccia bagnato.
(vedi descrizione / figura D1)

8 Indicatore della pulizia del filtro

→ Quando l'indicatore della pulizia del filtro è rosso, premere il tasto per la pulizia del filtro Efficient. (vedi descrizione / figura ☑)

9 Tasto avvolgimento cavo di alimentazione

→ Premere il tasto per l'avvolgimento del cavo di alimentazione. Il cavo rientra automaticamente nell'apparecchio.

10 Alloggio accessori, gancio

→ Questo alloggiamento per gli accessori consente di conservare il tubo flessibile di aspirazione, il cavo di allacciamento alla rete e le bocchette di aspirazione. (vedi descrizione / figura 62)

11 Interruttore girevole (ON/OFF) (senza presa integrata)

→ Posizione I: Aspirazione o soffiatura. Posizione 0: l'apparecchio è spento. (vedi descrizione / figura B3)

11 Interruttore girevole (ON/OFF) (con presa integrata)

→ Posizione MAX: Aspirazione o soffiatura.
→ Posizione + MAX: aspirazione con utensile elettrico collegato
→ Regolazione della potenza: All'occorrenza ridurre la potenza di aspirazione durante l'aspirazione, il soffiaggio o durante il lavoro con un utensile elettrico.
→ Posizione 0: Apparecchio spento. Utensile elettrico alimentato elettricamente. (vedi descrizione / figura B3 C3)

12 Posizione parcheggio

→ Per depositare la bocchetta per pavimenti in caso di interruzioni di lavoro. (vedi descrizione / figura E1)

13 Alloggio accessori, contenitore

→ Questo alloggiamento per gli accessori consente di conservare i tubi di aspirazione o altri accessori.
(vedi descrizione / figura G2)

14 Ruota pivottante

→ Le ruote pivottanti si trovano all'interno del serbatoio e vanno ancora montate prima della messa in funzione.
(vedi descrizione / figura A1)

15 Vite di scarico

→ La vite di scarico serve per svuotare rapidamente ed in modo pratico l'acqua sporca del contenitore. Per un miglior svuotamento piegare il contenitore in avanti.
(vedi descrizione / figura G1)

16 Sacchetto filtro

Nota: Per l'aspirazione di liquidi non usare alcun sacchetto filtro!

→ Suggerimento per apparecchi senza pulizia del filtro Efficient:

Per l'aspirazione di polvere fine inserire il sacchetto filtro.

(vedi descrizione / figura A2)

17 Filtro a cartuccia

(già montato nell'apparecchio)

→ Il filtro a cartuccia deve essere inserito sempre, sia per l'aspirazione di liquidi che per l'aspirazione a secco.

Nota: Prima di riutilizzare il filtro a car-tuccia per l'aspirazione a secco è ne-cessario asciugarlo.

(vedi descrizione / figura H1)

18 Tubo flessibile di aspirazione con impugnatura

→ Inserire il tubo flessibile di aspirazione nell'attacco e si aggancia.

(vedi descrizione / figura B1)

Nota: Per la rimozione premere con il pollice ed estrarre il tubo flessibile di aspirazione.

19 Tubi rigidi di aspirazione 2 x 0,5 m

→ Collegare i due tubi di aspirazione e collegarli al tubo flessibile di aspirazione. (vedi descrizione / figura B1)

20 Bocchetta pavimenti (con inserti)

→ Per l'aspirazione di superfici dure e tappeti utilizzare l'inserto adatto.
Superfici dure, aspirazione di liquidi: Usare l'inserto con 2 labbri di gomma.
Superfici dure, aspirazione a secco: Usare l'inserto con 2 setole.
Tappeti, aspirazione di liquidi ed a secco: Lavorare senza inserto.

21 Bocchetta pavimenti

(con leva di commutazione)

→ Per l'aspirazione di superfici dure e tappeti:
Leva su simbolo per tappeti Leva su simbolo per superfici dure

22 Bocchetta fessure

→ Per bordi, giunti, radiatori e zone difficilmente accessibili.

23 Adattatore

→ Per il collegamento del tubo flessibile di aspirazione con l'utensile elettrico. (vedi descrizione / figura cn)

→ All'occorrenza adattare l'adattatore con un coltello al diametro di collegamento dell'utensile elettrico.

24 Tubo flessibile per utensili

→ Per una maggiore flessibilità durante i lavori con utensili elettrici.

Nota: Può essere usato anche con l'adattatore.

(vedi descrizione / figura C1)

Set per sporco grossolano

→ Set di aspirazione per lo sporco grosso-lano di qualsiasi tipo.

Uso

⚠ Lavorare sempre con il filtro a cartuccia inserito sia durante l'aspirazione a secco e di liquidi.

Prima della messa in funzione

→ Figura A1

Prima della messa in funzione montare i componenti singoli dell'apparecchio.

→ Figura A 2

Suggerimento per apparecchi senza pulizia del filtro Efficient: Per l'aspirazione di polvere fine inserire il sacchetto filtro.

Messa in funzione

→ Figura B1

Montare gli accessori

→ Figura B2

Inserire la spina di alimentazione.

→ Figura B3

Accendere l'apparecchio.

Aspirazione a secco

⚠ Lavorare solo con il filtro a cartuccia asciutto.

→ Attenzione: Per l'aspirazione di cenere e fuliggine, utilizzare un preseparatore (N. d'ordine 2.863-139).

Suggerimento per apparecchi senza pulizia del filtro Efficient: Per l'aspirazione di polvere fine inserire il sacchetto filtro. (vedi descrizione / figura A2)

→ Il livello di riempimento del sacchetto filtrante dipende dallo sporco che viene aspirato.

Il sacchetto filtrante usurato può scoppiare, pertanto va sostituito in tempo!

Nel caso di polveri fini, sabbia, ecc. sostituire spesso il sacchetto filtrante.

Per apparecchi con pulizia del filtro Efficient: Durante l'aspirazione senza sacchetto filtro, l'indicatore di pulizia del filtro è rosso quando il filtro a cartuccia deve essere pulito.

→ Usare la pulizia del filtro Efficient. (vedi descrizione / figura D1)

Aspirazione liquidi

→ Per aspirare l'umidità o liquidi montare l'accessorio sul tubo di aspirazione o direttamente sulla maniglia.

Attenzione:

Non usare il sacchetto filtro!

In caso di formazione di schiuma o fuoriuscita di liquido, spegnere immediatamente l'apparecchio!

Avviso: se il vano raccolta è pieno, un galleggiante chiude l'apertura di aspirazione e l'apparecchio gira ad una maggiore velocità. Spegnere immediatamente l'apparecchio e vuotare il vano raccolta.

Lavori con utensili elettrici

→ All'occorrenza adattare l'adattatore con un coltello al diametro di collegamento dell'utensile elettrico.

→ Figura C1

A) Inserire l'adattatore in dotazione sulla maniglia del tubo flessibile di aspirazione e collegare con il raccordo dell'utensile elettrico.

→oppure

B) Per una maggiore flessibilità durante il lavoro usare il tubo flessibile per utensili. Collegarlo con il tubo flessibile di aspirazione ed event. con l'adattatore e collegare al raccordo dell'utensile elettrico.

→ Figura C2

Per apparecchi con presa integrata: Inserire la spina dell'utensile elettrico nella presa dell'aspiratore.

→ Figura C 3

Accendere l'apparecchio (interruttore girevole a sinistra in posizione + MAX) e procedere con il lavoro.

Nota: non appena l'utensile elettrico si accende, la turbina di aspirazione parte con un ritardo di 0,5 secondi. Quando l'utensile elettrico viene spento, la turbina di aspirazione continua a funzionare per altri 5 secondi circa per consentire di aspirare lo sporco residuo nel tubo di aspirazione.

Pulizia del filtro Efficient

Quando l'indicatore della pulizia del filtro è rosso, usare la pulizia del filtro.

→ Figura D 1

Inserire il tubo flessibile di aspirazione con il manico nell'alloggiamento per gli accessori sulla testa dell'apparecchio. Premere 3 volte il tasto per la pulizia del filtro Efficient ad apparecchio acceso ed attendere 4 secondi tra i singoli azionamenti.

Nota: Con l'indicatore della pulizia del filtro rosso fisso o dopo aver premuto più volte il tasto di pulizia del filtro, controllare il volume di riempimento del recipiente. Altrimenti lo sporco potrebbe fuoriuscire all'apertura del contenitore.

Funzione di soffiatura

Pulizia di punti difficilmente accessibili o in cui l'aspirazione non è possibile, ad es. foglie dal letto di ghiaia.

→ Figura E1

Inserire il tubo flessibile di aspirazione nell'apposito attacco. In questo modo la funzione di soffiaggio è attivata.

Interrompere il funzionamento

→ Spegnere l'apparecchio.
→ Figura F1

Agganciare la bocchetta per pavimenti nella posizione di parcheggio.

Dopo l'uso

→ Spegnere l'apparecchio e staccare la spina.

Svuotare il contenitore

→ Figura G 1

Rimuovere la testa dell'apparecchio e svuotare il serbatoio pieno di sporco umido o secco.

Per gli apparecchi con vite di scarico: Svuotare lo sporco secco dal contenitore. Per svuotare liquidi usare la vite di scarico.

Deposito dell'apparecchio

→ Figura G 2

Collocazione cavo di allacciamento alla rete e accessori sull'apparecchio. Conservare l'apparecchio in luoghi asciutti.

Cura e manutenzione

⚠️ Pericolo

Prima di ogni intervento di cura e di manutenzione, spegnere l'apparecchio e staccare la spina.

Lavori di riparazione e lavori sugli impianti elettrici possono essere effettuati solo dal servizio clienti autorizzato.

Attenzione

Non usare detergenti abrasivi, detergenti per il vetro o detergenti universali! Non immergere mai l'apparecchio in acqua.

→ Pulire l'apparecchio e gli accessori in plastica con un normale detergente per materiale sintetico.
→ Sciacquare all'occorrenza il contenitore e gli accessori con dell'acqua ed asciugarli prima del loro riutilizzo.
→ Figura H1

All'occorrenza pulire il filtro a cartuccia solo sotto acqua corrente; non strofinare o spazzolare. Asciugarlo completamente prima di inserirlo.

Guida alla risoluzione dei guasti

L'avvolgimento del cavo di alimentazione non funziona

→ Il cavo di alimentazione probabilmente è sporco, pulire il cavo.

Diminuzione della potenza di aspirazione

Se la potenza di aspirazione dell'apparecchio diminuisce, controllare i seguenti punti.

→ Accessori, tubo flessibile di aspirazione o tubi di aspirazione otturati. Eliminare le otturazioni con un bastoncino.
→ Il filtro a cartuccia è sporco:

Per apparecchi senza pulizia del filtro Efficient: Battere il filtro a cartuccia ed all'occorrenza pulirlo sotto acqua corrente.

(vedi descrizione / figura H1)

Per apparecchi con pulizia del filtro Efficient: Usare la pulizia del filtro.

(vedi descrizione / figura D1)

All'occorrenza pulire il filtro a cartuccia sotto acqua corrente.

(vedi descrizione / figura H1)

→ Sostituire il filtro a cartuccia danneggia-to.
→ Il sacchetto filtrante è pieno. Inserire un nuovo sacchetto.

(vedi descrizione / figura A2)

Dati tecnici

I dati tecnici sono riportati sulle aperture. Di seguito la spiegazione dei simboli usati.

Tensione

Potenza P_nom

Potenza P_max

Potenza di collegamento max. della presa dell'apparecchio

Protezione rete (fusibile ritarda- to)

Capacità vano raccolta

Assorbimento di acqua con impugnatura

Assorbimento di acqua con boc- chetta per pavimenti

Cavo di alimentazione

Pressione acustica (EN 60704-2-1)

Peso (senza accessori)

Con riserva di modifiche tecniche!

Inhoud

(con clavija integrada)

→ Izklopite napravo.

→ Slika F1

Talno šobo obesite v parkirni položaj.

Zaključek delovanja

→ Izklopite napravo in izvlecite električni vtič iz omrežne vtičnice.

Praznjenje posode

→ Slika G1

Snemite glavo naprave, izpraznite posodo, napolnjeno z mokro ali suho umazanijo.
