KASUTUSJUHEND WD 5600 MP KARCHER

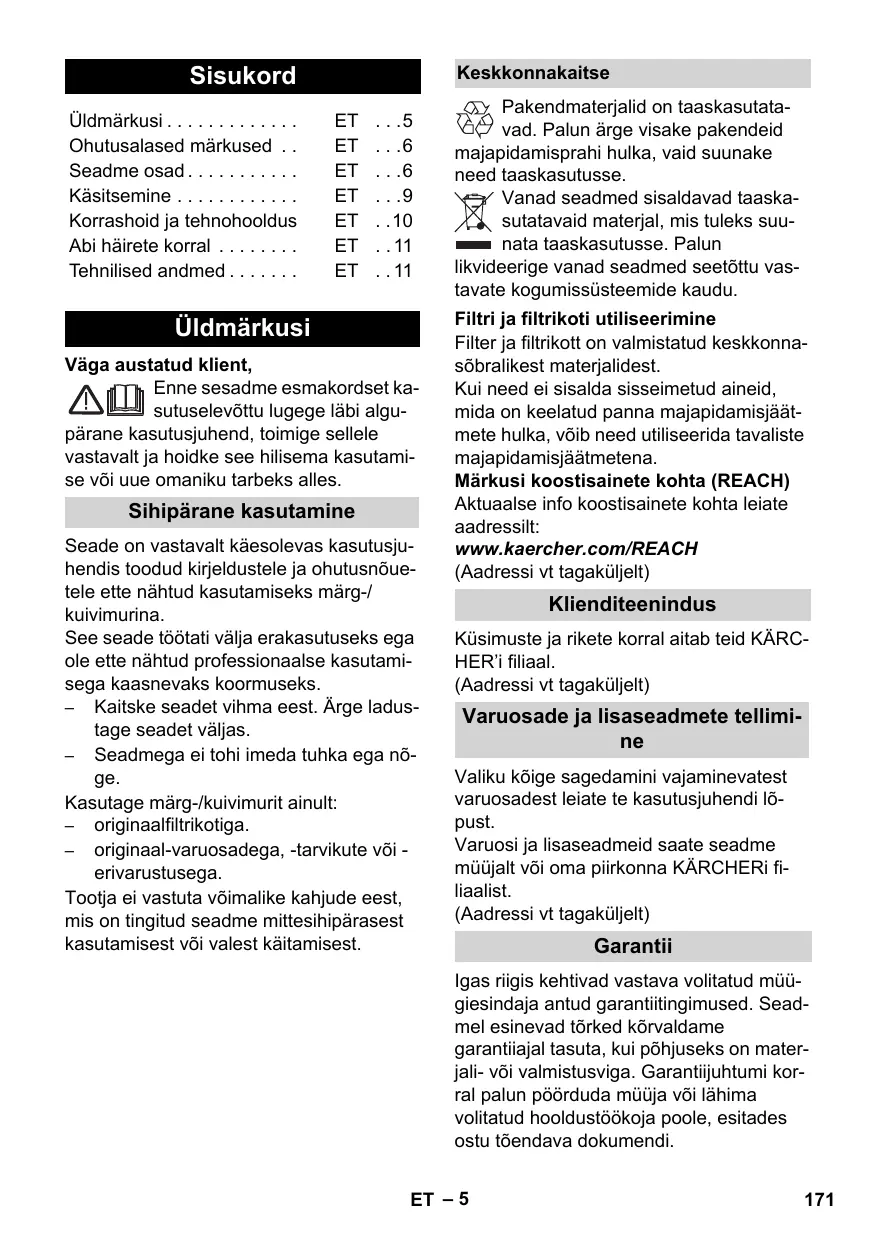

Üldmärkusi.... ET ...5

Ohutusalased märkused .. ET ...6

Seadme osad.... ET ...6

Käsitsemine ..... ET ...9

Korrashoid ja tehnohooldus ET ..10

Abi häirete korral ..... ET ..11

Tehnilised andmed ..... ET ..11

Üldmärkusi

Väga austatud klient,

Enne sesadme esmakordset ka- sutuselevõttu lugege läbi algu-

pärane kasutusjuhend, toimige sellele vastavalt ja hoidke see hilisema kasutami-se või uue omaniku tarbeks alles.

Sihipärane kasutamine

Seade on vastavalt käesolevas kasutusjuhendis toodud kirjeldustele ja ohutusnõutele ette nähtud kasutamiseks märg-/kuivimurina.

See seade töötati välja erakasutuseks ega ole ette nähtud professionaalse kasutamisega kaasnevaks koormuseks.

• Kaitske seadet vihma eest. Ärge ladus-tage seadet väljas.
• Seadmega ei tohi imeda tuhka ega nõge.

Kasutage märg-/kuivimurit ainult:

– originaalfiltrikotiga.
- originaal-varuosadega, -tarvikute või -erivarustusega.

Tootja ei vastuta võimalike kahjude eest, mis on tingitud seadme mittesihipärasest kasutamisest või valest käitamisest.

Keskkonnakaitse

Pakendmaterjalid on taaskasutata- vad. Palun ärge visake pakendeid oidamisprahi hulka, vaid suunake taaskasutusse.

Vanad seadmed sisaldavad taaska-sutatavaid materjal, mis tuleks suu-nata taaskasutusse. Palun

likvideerige vanad seadmed seetõttu vastavate kogumissüsteemide kaudu.

Filtri ja filtrikoti utiliseerimine

Filter ja filtrikott on valmistatud keskkonna-sõbralikest materjalidest.

Kui need ei sisalda sisseimetud aineid, mida on keelatud panna majapidamisjäätmete hulka, võib need utiliseerida tavaliste majapidamisjäätmetena.

Märkusi koostisainete kohta (REACH)

Aktuaalse info koostisainete kohta leiate aadressilt:

Valiku kõige sagedamini vajaminevatest varuosadest leiate te kasutusjuhendi lõ-pust.

Varuosi ja lisaseadmeid saate seadme müüjalt või oma piirkonna KÄRCHERi filiaalist.

(Aadressi vt tagaküljelt)

Garantii

Igas riigis kehtivad vastava volitatud müügiesindaja antud garantiitingimused. Seadmel esinevad törked kõrvaldame garantiiajal tasuta, kui põhjuseks on materjali- või valmistusviga. Garantiijuhtumi korral palun pöörduda müüja või lähima volitatud hooldustöökoja poole, esitades ostu tõendava dokumendi.

Ohutusalased märkused

• Seda seadet ei tohi kasutada piiratud füüsiliste, sensoorsete või vaimsete või-mete inimesed või kogemuste ja/või teadmisteta isikud; kui siis ainult pädeva isiku järelevalve all või kui neid on õpetatud seadet kasutama.
• Lastel on lubatud kasutada seadet vaid juhul, kui nad on üle 8 aasta vanad ja kui nende üle teostab järelvalvet möni nende ohutuse eest vastutav isik või on saanud temalt juhiseid seadme kasuta-mise kohta.
• Hoidke pakendikiled lastele kättesaamatuna - lämbumisoht!
• Lülitage masin pärast iga kasutamists ja enne iga puhastamist/hooldust välja.
  – Tuleoht. Ärge imege masinasse põlevaid ega hõõguvaid esemeid.
• Plahvatusohtlikes piirkondades kasutamine on keelatud.

⚠️ Elektriühendus

Seadet tohib ühendada ainult vahelduv-voolutoitega. Pinge peab vastama seadme tüübisildil esitatud pingele.

⚠️ Elektrilöögi oht

Võrgupistikut ega pistikupesa ei tohi kunagi puutuda niiskete kätega.

Vörgupistikut pistikupesast välja tömmates ärge hoidke kinni ühenduskaablist.

Enne igakordset kasutamist tuleb kontrolli- da, et vörgupistikuga toitejuhe oleks kah- justusteta. Kahjustatud toitejuhe lasta viivitamatult volitatud hooldustöökojal/ elektrikul välja vahetada.

Elektriönnetuste vältimiseks soovitame kasutada ettelülitatud rikkevoolu-kaitselülitiga (max 30 mA rakendumise nimivoolutuge-vusega) pistikupesi.

⚠️ Oht

Mõned ained võivad imiõhu keerises moodustada plahvatusohtliku auru või gaasise-gu!

Ärge kunagi kasutage imurit järgmiste aine-te eemaldamiseks:

• Plahvatusohtlikud või kergestisüttivad gaasid, vedelikud ja tolm (reaktiivne tolm)
• Reaktiivne metallitolm (nt aluminium, magneesium, tsink) ühenduses tugevasti leeliseliste ja happeliste puhastus-vahenditega
  – Lahjendamata kanged happed ja alused
• Orgaanilised lahused (nt bensiin, värvilahustid, atsetoon, kütteöli).

Lisaks võivad need ained kahjustada sead-me valmistamisel kasutatud materjale.

Seadme osad

Jooniseid vt volditavatelt lehekülgedelt!

■ Selles kasutusjuhendis kirjeldatakse eesmisel tagasipöördel kujutatud märg-/kuivimurit.
■ Olenevalt mudelist on varustuses ja tar-nitud tarvikutes erinevusi.

Pakendi lahtipakkimisel kontrollida, kas köik osad on olemas ning kahjustamata. Transportimisel tekkinud kahjustuste korral palun teavitada toote müüjat.

• sisaldub tarnekomplektis
  ○ võimalikud tarvikud

1 Imemisvooliku ühendus

→ Imivooliku ühendamiseks puhastamisel.
(vt kirjeldust / joonist B1)

2 Seadme pistikupesa

Märkus: Pidage kinni maksimaalsest ühendusvõimsusest (vt ptk „Tehnilised andmed“).

→ Elektrilise lisaseadme ühendamiseks.
(vt kirjeldust / joonist C2)

3 Puhumisühendus

→ Torgake imivoolik puhumisliitmikku. Sellega aktiveeritakse puhumisfunktsioon.
(vt kirjeldust / joonist E1)

4 Töstmissüvend

→ Pärast vabastamist võtke seadme peast käepidemesüvendist haarates kinni ja võtke seadme pea ära.

5 Kandesang

→ Kandesang on mõeldud ühtlasi seadme pea ja mahuti lukustamiseks. Lukust vabastamiseks keerake sang lõpuni ette, kuni lukk vabaneb. (vt kirjeldust / joonist A1)
→ Haarake seadme peast hoides kinni käepideme süvendist ja võtke seadme pea ära.
→ Kandeasendis on sang üleval, seadmega töötades lükake sang taha, kuni seadme juhtelementidele on võimalik juurde pääseda.

6 Seadme pea tarvikute hoiukoht

→ See tarvikute hoiukoht võimaldab imiot-sakute hoidmist seadme peas.

Märkus: Tarvikute hoiukohta on lisaks vaja ka tõhusa filtripuhastuse kasutamiseks. (vt kirjeldust / joonist D1)

7 Tõhusa filtripuhastuse klahv

→ Paigaldatud padrunfiltri puhastamiseks. Märkus: Ärge vajutage klahvile, kui padrunfilter on märg. (vt kirjeldust / joonist D1)

8 Filtri puhastuse näit

→ Kui filtripuhastusnäit on punane, vajutage töhusa filtripuhastuse klahvile. (vt kirjeldust / joonist D1)

9 Toitekaabli sissetõmbeklahv

→ Vajutage toitekaabli sissetömbeklahvile. Kaabel keritakse automaatselt seadmesse.

10 Tarvikute hoiukoht konks

→ Selles tarvikute hoiukohas saab hoida imivoolikut, toitekaablit ja imiotsakuid. (vt kirjeldust / joonist G2)

11 Pöördlüliti (SISSE/VÄLJA) (ilma sisseehitatud pistikupesata)

→ Positsioon 1: Imemine või puhumine. Positsioon 0: Masin on välja lülitatud. (vt kirjeldust / joonist B3)

11 Pöördlüliti (SISSE/VÄLJA) (sisseehitatud pistikupesaga)

→ Asend MAKS: Imemine või puhumine.
→ Asend +D MAKS: Imemine ühenda- tud elektritööriistaga
→ Võimsuse reguleerimine: Vajadusel vähendage imedes, puhudes või elektrilise tööriistaga töötades imivõimsust.
→ Positsioon 0: Seade on välja lülitatud. Elektritööriist on pinge all.. (vt kirjeldust / joonist B3 C4)

12 Parkimispositsioon

→ Põrandaotsaku toetamiseks töökatkestuste ajal. (vt kirjeldust / joonist 📄1)

13 Tarvikute hoiukoht mahuti

→ Selles tarvikute hoiukohas saab hoida imitorusid või muid tarvikuid. (vt kirjeldust / joonist G2)

14 Juhtratas

→ Masina tarnimisel on juhtrullid paigutatud mahutisse. Enne kasutuselevõttu tuleb need paigaldada. (vt kirjeldust / joonist A1)

15 Väljalaskekork

→ Väljalaskekorki kasutatakse paagis oleva musta vee kiireks ja mugavaks väljalaskmiseks. Lihtsamaks tühjendamiseks kallutage mahutit ette. (vt kirjeldust / joonist e1)

16 Filterkott

Märkus: Märgpuhastuse korral ei tohi kasutada filtrikotti!

→ Soovitus ilma tõhusa filtripuhastus- süsteemita seadmete puhul:

Peentolmu imemiseks paigaldage filtrikott. (vt kirjeldust / joonist A2)

17 Padruni filter

(juba masinas)

→ Padrunfilter peab olema paigaldatud alati, nii märg- kui kuivpuhastamiseks.

Märkus: Enne kasutamist kuivpuhastamisel laske märjal padrunifiltril kuivada. (vt kirjeldust / joonist Hn)

18 Käepidemega imivoolik

→ Suruge imivoolik liitmikku. Voolik fik-seerub asendisse.

(vt kirjeldust / joonist B1)

Märkus: Väljavõtmiseks vajutage põidlaga riivile ja tõmmake imivoolik välja.

19 Imemistorud 2 x 0,5 m

→ Torgake mölemad imitorud kokku ja ühendage imivoolikuga.

(vt kirjeldust / joonist B1)

20 Põrandadüüs

(sisendosadega)

→ Kõvade pindade ja vaipkatete puhastamiseks kasutage sobivaid sisendeid.

Kõvad pinnad, märgpuhastus: Kasutage 2 kummihuulgega sisendit.

Kõvad pinnad, kuivpuhastus: Kasutage 2 harjaga sisendit.

Vaipkatted, märgpuhastus ja kuivpu-hastus: Töötage ilma sisendita.

21 Põrandadüüs

(ümberlülitushoob)

→ Kõvade pindade ja vaipkatete puhastamiseks:

Hoob vaipkatete sümbolil Hoob kövade pindade sümbolil

22 Ühendusdüüs

→ Servade, vuukide, küttekehade ja raskesti ligipääsetavate kohtade jaoks.

23 Adapter

→ Imivooliku ühendamiseks elektrilise tööriistaga.

(vt kirjeldust / joonist C1)

→ Kohandage adapterit vajadusel noaga elektrilise tööriista liitmiku läbimõõdule vastavaks.

24 Painduv tööriistavoolik

→ Tagab elektritööriistadega töötades suurema paindlikkuse.

Märkus: Võib kasutada ka adapteriga. (vt kirjeldust / joonist C1)

25 Jämeda mustuse komplekt

→ Ulatuslik puhastuskomplekt iga liiki jämeda mustuse jaoks.

Käsitsemine

⚠ Töötades, nii märg- kui kuivpuhastamise puhul, peab padrunfilter olema alati paigaldatud!

Enne seadme kasutuselevõttu

→ Joonis A 1

Paigaldage enne kasutuselevõttu sead- mega kaasas olevad lahtised osad.

→ Joonis A 2

Soovitus ilma tõhusa filtripuhastus- süsteemita seadmete puhul: Peentol- mu imemiseks paigaldage filtrikott.

Kasutuselevõtt

→ Joonis B 1

Tarvikute ühendamine.

→ Joonis B 2

Ühendadage vörgupistik.

→ Joonis B3

Lülitage seade sisse.

Kuivimemine

⚠ Töötage ainult kuiva padrunfiltriga!
→ Tähelepanu: Tuha ja nõe puhastamisel kasutage alati eelseparaatorit (tell-nr. 2.863-139).

Soovitus ilma tõhusa filtripuhastussüsteemita seadmete puhul: Peentolmu imemiseks paigaldage filtrikott.

(vt kirjeldust / joonist A2)

→ Filtrikoti täituvus söltub imetud mustusest.

Liiga täis filtrikotid võivad lõhki minna. Vahetage filtrikott õigeaegselt välja!

Peene tolmu, liiva jne puhul tuleb filtrikotti sagedamini vahetada.

Tõhusa filtripuhastussüsteemiga seadmete puhul: Ilma filrikotita puhastades on filtripuhastuse näit punane, kui on vaja pu-hastada padrunfiltrit.

→ Kasutage tõhusat filtripuhasussüsteemi.

(vt kirjeldust / joonist D1)

Märgimemine

→ Niiskuse või vedeliku masinasse imemiseks ühendage vajalikud tarvikud imitorudele või otse käepidemele.
⚠ Tähelepanu:

Mitte kasutada filterkotti!

Vahu tekkimisel või vedeliku väljumisel lülitage seade koheselt välja!

Märkus: Kui anum saab täis, sulgeb ujuk imemisava ja seade töötab körgematel pööretel. Lülitage seade koheselt välja ja tühjendage mahuti.

Töötamine elektritööriistadega

→ Kohandage adapterit vajadusel noaga elektrilise tööriista liitmiku läbimõõdule vastavaks.
→ Joonis C1

A) Torgake juuresolev adapter imivooliku käepidemele ja ühendage elektritööriista ühenduskohaga.

→või
B) Suurema paindlikkuse saavutate, kui kasutate töötades elastset tööriistavoolikut. Ühendage see imivoolik ja vajadusel adapter elektritööriista liitmikku.

→ Joonis C2

Sisseehitatud pistikupesaga sead- mete puhul: Ühendage elektritööriista võrgupistik tolmuimejaga.

→ Joonis C 3

Lülitage seade sisse (pöördlüliti vasa-kule asendisse + MAX) ja alustage tööd.

Märkus: Niipea kui elektritööriist sisse lülitatakse, käivitub imiturbiin 0,5 sekundilise viivitusega. Kui elektritööriist lülitatakse välja, töötab imiturbiin veel ca. 5 sekundit edasi, et imeda imivoolikus välja seal olev jääkpraht.

Tõhus filtripuhastus

Kui filtripuhastuse näit on punane, kasutage filtripuhastust.

→ Joonis D 1

Pange imivoolik koos käepidemega seadme peal olevasse tarvikute kinnituskohta. Kui seade on sisse lülitatud, vajutage 3 x tõhusa filtripuhastuse klahvile, seejuures oodake üksikute vajutuste vahel 4 sekundit.

Märkus: Kui punane filtripuhastusnäit põleb pidevalt või pärast mitmekordset vajutust filtripuhastusklahvile tuleb kontrollida mahuti täituvust. Vastasel korral võib mustus mahuti avamisel välja pääseda.

Puhumisfunktsioon

Raskesti ligipääsetavate kohtade või selliste kohtade puhastamine, kus imemine ei ole võimalik, nt lehed kruusapinnalt.

→ Joonis E1

Torgake imivoolik puhumisliitmikku. Sellega aktiveeritakse puhumisfunkt-sioon.

Töö katkestamine

→ Lülitage seade välja.

→ Joonis F1

Riputage põrandaotsak parkimishoidikusse.

Töö lõpetamine

→ Lülitage seade välja ja tömmake vörgupistik välja.

Tühjendage paak

→ Joonis G 1

Võtke seadme pea ära, tühjendage märja või kuiva mustusega täidetud ma-huti.

Väljalaskekruviga seadmete puhul:

Valage kuiv mustus mahutist välja. Vedelike väljalaskmiseks kasutage väljalaskekruvi.

Seadme ladustamine

→ Joonis G 2

Hoidke toitekaablit ja tarvikuid seadme juures. Hoidke seadet kuivas ruumis.

Korrashoid ja tehnohooldus

⚠️ Oht

Lülitage enne köiki hooldustöid masin välja ja tömmake vörgupistik välja.

Remonditöid ja töid elektriliste komponenti-de juures tohib teha ainult volitatud hool-dustöökoda.

NB!

Ärge kasutage küürimisvahendeid ega klaasi- või universaalpuhastusvahendeid! Ärge sukeldage seadet kunagi vette.

→ Puhastage seadet ja plastmassist tarvikuid tavalise plastmassipuhastusvahendiga.

→ Vajaduse korral loputage paaki ja tarvikuid veega ja kuivatage enne uuesti kasutuselevõtmist.

→ Joonis H1

Puhastage padrunfiltrit vajadusel ainult voolava vee all, ärge hõõruge ega harjake. Enne paigaldamist laske korralikult kuivada.

Abi häirete korral

Kahanev imemisvõimsus

Kui seadme imivõimsus muutub nõrgemaks, tuleb kontrollida järgmisi punkte.

→ Tarvikud, imivoolik või imitorud on ummistunud, eemaldage ummistus kepi-ga.
→ Padrunfilter on must: Ilma tõhusa filtripuhastuseta sead- mete puhul: Kloppige padrunfilter puh- taks, vajadusel puhastage voolava vee all.

(vt kirjeldust / joonist H1)

Tõhusa filtripuhastussüsteemiga seadmete puhul: Kasutage filtripuhas-tust.

(vt kirjeldust / joonist D1)

Puhastage padrunfiltrit vajadusel voola-va vee all.

(vt kirjeldust / joonist H1)

→ Vahetage defektne padrunifilter välja.
→ Filtrikott on täis, paigaldage uus.

(vt kirjeldust / joonist A2)

Tehnilised andmed

Tehnilised anmded on lahtivolditavatel lehekülgedel. Alljärgnevalt leiate seal kasutatud sümbolite kirjelduse.

Pinge

Võimsus P _nimi

Võimsus P _maks

Seadme pistikupesa maks. ühendusvõimsus

Võrgukaitse (inertne)

Mahuti maht

Käepidemega veevõtmine

Põrandaotsakuga veevõtmine

Võrgukaabel

Helirõhupeel (EN 60704-2-1)

Kaal (ilma tarvikuteta)

Tehniliste muudatuste õigused reserveeritud!
