KÄYTTÖOHJE WD 5600 MP KARCHER

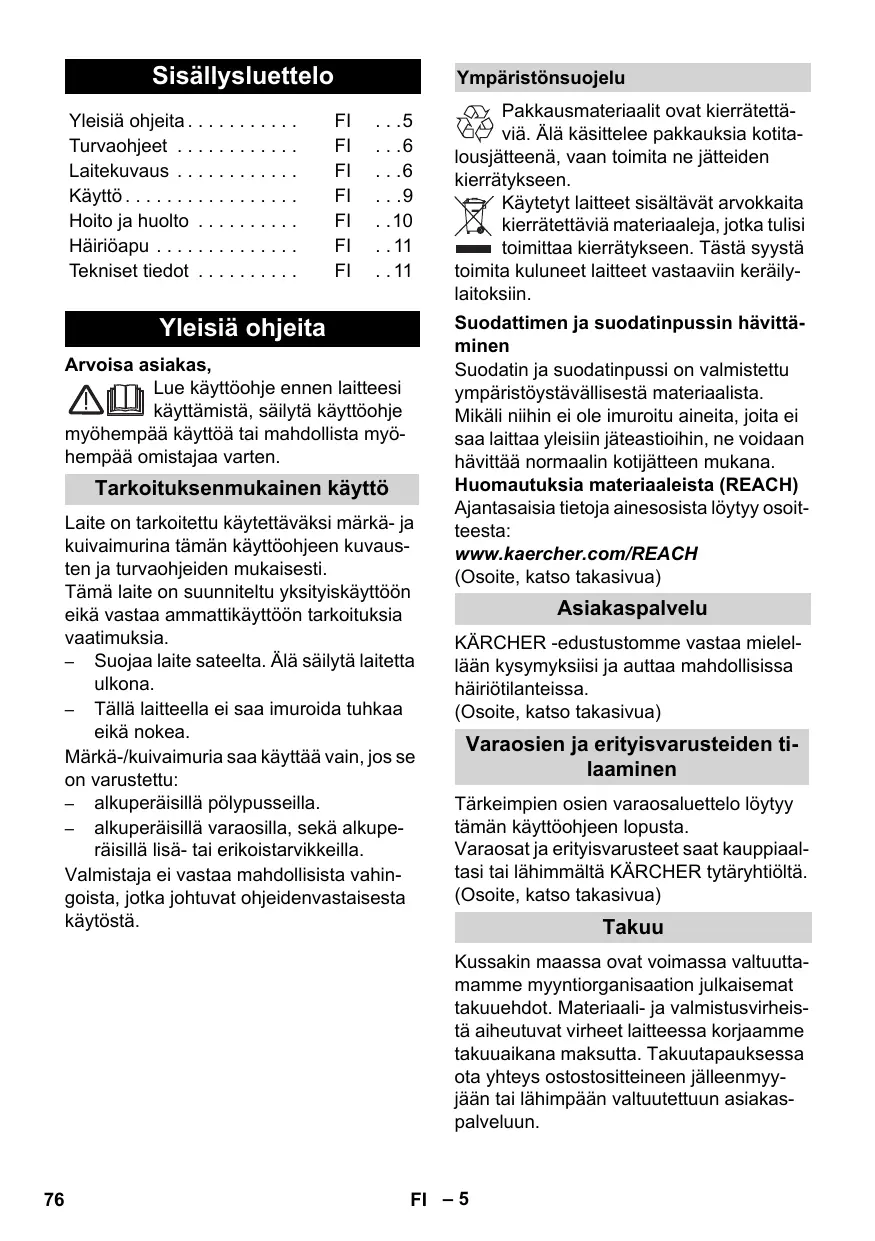

Yleisiä ohjeita	FI	...5
Turvaohjeet	FI	...6
Laitekuvaus	FI	...6
Käyttö	FI	...9
Hoito ja huolto	FI	...10
Häiriöapu	FI	...11
Tekniset tiedot	FI	...11

Yleisiä ohjeita

Arvoisa asiakas,

Lue käyttöohje ennen laitteesi käyttämistä, säilytä käyttöohje

myöhempää käyttöä tai mahdollista myöhempää omistajaa varten.

Tarkoituksenmukainen käyttö

Laite on tarkoitettu käytettäväksi märkä- ja kuivaimurina tämän käyttöohjeen kuvausten ja turvaohjeiden mukaisesti.

Tämä laite on suunniteltu yksityiskäyttöön eikä vastaa ammattikäyttöön tarkoituksia vaatimuksia.

• Suojaa laite sateelta. Älä säilytä laitetta ulkona.
• Tällä laitteella ei saa imuroida tuhkaa eikä nokea.

Märkä-/kuivaimuria saa käyttää vain, jos se on varustettu:

• alkuperäisillä pölypusseilla.
• alkuperäisillä varaosilla, sekä alkuperäisillä lisä- tai erikoistarvikkeilla.

Valmistaja ei vastaa mahdollisista vahingoista, jotka johtuvat ohjeidenvastaisesta käytöstä.

Ympäristönsuojelu

Pakkausmateriaalit ovat kierrätettäviä. Älä käsittelee pakkauksia kotitalousjätteenä, vaan toimita ne jätteiden kierrätykseen.

Käytetyt laitteet sisältävät arvokkaita kierrätettäviä materiaaleja, jotka tulisi toimittaa kierrätykseen. Tästä syystä toimita kuluneet laitteet vastaaviin keräilylaitoksiin.

Suodattimen ja suodatinpussin hävittäminen

Suodatin ja suodatinpussi on valmistettu ympäristöystävällisestä materiaalista. Mikäli niihin ei ole imuroitu aineita, joita ei saa laittaa yleisiin jäteastioihin, ne voidaan hävittää normaalin kotijätteen mukana.

Huomautuksia materiaaleista (REACH)

Ajantasaisia tietoja ainesosista löytyy osoitteesta:

(Osoite, katso takasivua)

Asiakaspalvelu

KÄRCHER -edustustomme vastaa mielellään kysymyksiisi ja auttaa mahdollisissa häiriötilanteissa.

(Osoite, katso takasivua)

Varaosien ja erityisvarusteiden ti- laaminen

Tärkeimpien osien varaosaluettelo löytyy tämän käyttöohjeen lopusta.

Varaosat ja erityisvarusteet saat kauppiaal- tasi tai lähimmältä KÄRCHER tytäryhtiöltä. (Osoite, katso takasivua)

Takuu

Kussakin maassa ovat voimassa valtuutta- mamme myyntiorganisaation julkaisemat takuuehdot. Materiaali- ja valmistusvirheis- tä aiheutuvat virheet laitteessa korjaamme takuuaikana maksutta. Takuutapauksessa ota yhteys ostostositteineen jälleenmyy- jään tai lähimpään valtuutettuun asiakas- palveluun.

Turvaohjeet

• Laitetta eivät saa käyttää sellaiset henkilöt, joilla on rajoittuneet fyysiset, aistimukselliset tai henkiset kyvyt tai, joilta puuttuu laitteen käyttämiseen tarvittavaa kokemusta ja/tai tietoa, paitsi jos heidän turvallisuudestaan vastaava henkilö valvoo heitä tai on antanut heille laitteen käyttämiseen tarvittavat ohjeet.
• Lapset saavat käyttää laitetta vain, kun he ovat yli 8 vuotiaita ja ovat turvallisuudesta vastaavan henkilön valvonnassa tai ovat saaneet häneltä opastuksen laitteen käyttämiseen.
  – Pidä pakkausfoliot lasten ulottumattomissa, tukehtumisvaara!
• Laite kytketään pois päältä jokaisen käytön jälkeen ja ennen jokaista puhdistusta/huoltoa.
• Palovaara. Älä imuroi mitään palavia tai hehkuvia kohteita.
• Käyttö räjähdysalttiilla alueilla on kielletty.

⚠️ Sähköliitäntä

Liitä laite vain vaihtovirtaan. Jännitteen on oltava sama kuin laitteen tyyppikilvessä ilmoitettu jännite.

⚠️ Sähköiskuvaara

Älä koskaan tartu märillä käsillä virtapistokkeeseen.

Älä irrota verkkojohtoa pistokkeesta vetämällä johdosta.

Tarkasta aina ennen käyttöä, että liitosjoh- to ja virtapistoke ovat ehjät. Anna valtuutetun asiakaspalvelun/sähköalan

ammattilaisen välittömästi vaihtaa vaurioitunut liitosjohto.

Sähkötapaturmien välttämiseksi suosittelemme käyttämään pistorasioita, joissa on esikytketyt virhevirran turvakytkimet (maks. 30 mA nimellislaukaisuvirran voimakkuus).

⚠ Vaara

Tietyt aineet voivat muodostaa räjähdys- herkkiä höyryjä tai seoksia pyörrevirtauk- sen seurauksena imuilman kanssa!

Älä koskaan imuroi seuraavia aineita:

• Räjähdysherkkiä tai palavia kaasuja, nesteitä ja pölyjä (reagoivia pölyjä)
• Reagoivia metallipölyjä (esim. alumiini, magnesium, sinkki) voimakkaasti alkaalisten ja happamien puhdistusaineiden kanssa
• Laimentamattomia, voimakkaita happo- ja ja lipeää
• Orgaanisia liuottimia (esim. bensiini, värinohennusaineet, asetoni,polttoöljy).
  Lisäksi nämä aineet voivat syövyttää laitteessa käytettyjä materiaaleja.

Laitekuvaus

Katso kansisivuilla olevia kuvia!

Tämä käyttöohje kuvaa etusivulla esi- tettyjen märkä-/kuivaimurien perusmal- lit.
■ Mallista riippuen varustelussa ja mukana toimitetuissa varusteissa on eroavuuksia.

Tarkasta purkaessasi pakkauksesta, ovatko kaikki varusteet olemassa ja ovatko osat vaurioituneet Jos havaitset kuljetusvaurioi-ta ota yhteyttä myyjällikkeeseen.

- kuuluvat toimitukseen

○ mahdolliset varusteet

1 Imuletkuliitäntä

→ Imuletkun liittämiseen imuroitaessa. (katso kuvausta / kuvaa B1)

2 Laitepistorasia

Huomautus: Huomioi maksimi liitäntäteho (katso lukua „Tekniset tiedot“).

→ Sähkötyökalun liittämistä varten.
(katso kuvausta / kuvaa C2)

3 Puhallusliitäntä

→ Pistä imuletku puhallusliitäntään, se aktivoi puhallustoiminnan.
(katso kuvausta / kuvaa E1)

4 Kahvasyvennys

→ Tartu lukituksen irrottamisen jälkeen laitepään kahvasyvennykseen ja nosta pois.

5 Kantosanka

→ Kantosanka toimii samalla laitepään ja säiliön lukitsimena. Poista lukitus kääntämällä sanka aivan eteen, kunnes lukitus on avattu. (katso kuvausta / kuvaa A1)

→ Tartu laitepään kahvasyvennykseen ja poista laitepää.

→ Sanka on kantoasennossa pystyssä, käännä sanka laitetta käytettäessä taakse, jotta pääsy laitteen käyttöosiin on vapaana.

6 Varusteiden säilytyspaikka laitepäässä

→ Varusteiden säilytyspaikka mahdollistaa imusuulakkeiden säilyttämisen laitepäässä.

Huomautus: Tätä varusteiden säilytys-paikkaa tarvitaan lisäkEfficient-suoda-tinpuhdistuksen käyttämiseen. (katso kuvausta / kuvaa 📄)

7 Efficient-suodatinpuhdistus -painike

→ Sisäänrakennetun patruunasuodattimen puhdistamiseksi. Huomautus: Älä paina painiketta, kun patruunasuodatin on kostea. (katso kuvausta / kuvaa D1)

8 Suodatinpuhdistusnäyttö

→ Jos suodettimenpuhdisnäyttö on punainen, paina Efficient-suodatinpuhdistus - painiketta. (katso kuvausta / kuvaa ☑)

9 Painike verkkokaapelin sisäänke- laus

→ Paina verkkokaapelin sisäänkelauspainiketta. Kaapeli kelautuu automaattisesti laitteen sisään.

10 Varusteiden säilytyskoukku

→ Varusteiden säilytyskoukku on tarkoitettu imuletkun, verkkoliitäntäjohdon ja imusuulakkeiden säilyttämiseen. (katso kuvausta / kuvaa 62)

11 Kiertokytkin (PÄÄLLE/POIS) (ilman sisäänrakennettua pistorasi-aa)

→ Asento I: Imurointi tai puhallus. Asento 0: Laite on kytketty pois päältä. (katso kuvausta / kuvaa B6)

11 Kiertokytkin (PÄÄLLE/POIS) (sisäänrakennetulla pistorasialla)

→ Asento MAKS: Imurointi tai puhallus.
→ Asento +D MAKS: Imurointi liitettynä olevaa sähkötyökalua käyttäen
→ Tehonsäätö: Imutehon pienentämiseen tarvittaessa, kun imuroidaan, puhalle-taan tai käytetään sähkötyökalua.
→ Asento 0: Laite on kytketty pois päältä. Sähkötyökalu on jännitteellinen. (katso kuvausta / kuvaa E3 C3)

12 Pysäköintipidike

→ Lattiasuulakkeen ripustamiseen työtau- kojen ajaksi. (katso kuvausta / kuvaa F1)

13 Varustekannatin säiliö

→ Varustekannatin on tarkoitettu imuputkille ja muille varusteille. (katso kuvausta / kuvaa 📄)

14 Ohjausrulla

→ Ohjausrullat ovat toimitettaessa säiliössä, asenna ne paikalleen ennen laitteen käyttöönottoa.
(katso kuvausta / kuvaa A1)

15 Tyhjennysruuvi

→ Tyhjennysruuvi on tarkoitettu säiliössä olevan likaveden nopeaan ja helppoon tyhjentämiseen. Kallista säiliötä eteenpän tyhjenemisen parantamiseksi.
(katso kuvausta / kuvaa G1)

16 Suodatinpussi

Huomautus: Suodatinpussia ei saa käyttää märkäimurointiin!

→ Suositus laitteille, joissa ei ole Efficient-suodatinpuhdistusta:

Käytä suodatinpussia hienopölyä imuroitaessa.

(katso kuvausta / kuvaa A2)

17 Patruunasuodatin

(on jo paikoillaan laitteessa)

→ Patruunasuodatinta tulee aina käyttää, sekä märkäimuroitaessa että kuivaimuroitaessa.

Huomautus: Anna kostean patruuna-suodattimen kuivua ennen käyttöä kui-vaimurointiin.

(katso kuvausta / kuvaa H1)

18 Käsikahvallinen imuletku

→ Työnnä imuletku liittimeen, se napsah-taa lukitukseen.

(katso kuvausta / kuvaa B1)

Huomautus: Irrota imuletku painamalla lukitusnuppia peukalolla ja vetämällä letku irti.

19 Imuputket 2 x 0,5 m

→ Yhdistä molemmat imuputket toisiinsa ja liitä imuletkuun.

(katso kuvausta / kuvaa B1)

20 Lattiasuulake (sisäkkeineen)

→ Käytä kulloinkin sopivaa sisäkettä kovi- en pintojen ja kokolattiamattojen imuroi- miseen.

Kovat pinnat, märkäimurointi: Käytä sisäkettä. jossa on 2 kumihuulta.

Kovat pinnat, kuivaimurointi: Käytä sisäkettä. jossa on 2 harjaa.

Kokolattiamatot, märkä- ja kuivaimu- rointi: Imuroi ilman sisäkettä.

21 Lattiasuulake (vaihtovivulla)

→ Kovien pintojen ja kokolattiamattojen imurointiin:
Käännä vipu merkkiin 📁 kokolattia-matoilla
Käännä vipu merkkiin ■ kovilla pinnoilla

22 Rakosuutin

→ Kulmien, rakojen, lämpöpattereiden ja vaikeasti luoksepäästävien alueiden imurointiin.

23 Sovitin

→ Imuletkun liittämiseen sähkötyökaluun. (katso kuvausta / kuvaa 📄1)

→ Leikkaa sovitin tarvittaessa veistä käyttäen sähkötyökalun liittimeen sopivaksi.

24 Taipuisa työkaluletku

→ Enemmän joustavuutta sähkötyökaluja käytettäessä.

Huomautus: Voi käyttää myös sovittimen kanssa.

(katso kuvausta / kuvaa C1)

25 Karkealikasetti

→ Laaja imusetti kaikenlaiselle karkealle lialle.

Käyttö

△ Huomioi, että patruunasuodatin on aina työskenneltäessä paikoillaan. Tämä koskee sekä kuiva- että märkäimurointia!

Ennen käyttöönottoa

→ Kuva A 1

Kiinnitä laitteen mukana irtonaisena tul- leet osat laitteeseen ennen käyttöönot- tamista.

→ Kuva A 2

Suositus laitteille, joissa ei ole Efficient-suodatinpuhdistusta: Käytä suodatinpussia hienopölyä imuroitaessa.

Käyttöönotto

→ Kuva B 1

Liitä lisävaruste.

→ Kuva B2

Työnnä virtapistoke pistorasiaan.

→ Kuva B 3

Kytke laite päälle.

Kuivaimu

⚠️ Työskentele ainoastaan kuivalla patruunasuodattimella!

→ Huomio: Imuroi tuhkaa ja nokea vain esierotinta käyttäen (tilausnro 2.863-139).

Suositus laitteille, joissa ei ole Efficient-suodatinpuhdistusta: Käytä suodatinpussia hienopölyä imuroitaessa. (katso kuvausta / kuvaa A2)

→ Suodatinpussin täyttyminen riippuu imuroitavan lian laadusta.

Tukkeutunut suodatinpussi voi revetä, vaihda siksi suodatinpussi hyvissä ajoin!

Hienoa pölyä, hiekka yms. imuroitaessa on suodatinpussi vaihdettava useammin.

Laitteet, joissa on Efficient-suodatin-puhdistus: Kun imuroidaan ilman suoda-

tinpussia, suodatinpuhdistusnäyttö muuttuu punaiseksi, kun patruunasuodatin on tarpeen puhdistaa.

→ Käytä Efficient-suodatinpuhdistusta (katso kuvausta / kuvaa D1)

Märkä imurointi

→ Kun imuroit kosteaa tai märkää likaa, valitse haluamasi varuste ja pistä se imuputkeen tai suoraan käsikahvaan.

⚠️ Huomio:

Älä käytä suodatinpussia!

Jos muodostuu vaahtoa, tai nestettä pääsee ulos, kytke laite heti pois päältä!

Ohje: Jos säiliö on täynnä, uimuri sulkee imuaukon ja laite käy kohonneella kierros-luvulla. Kytke laite heti pois päältä ja tyhjennä säiliö.

Työskentely sähkötyökaluilla

→ Leikkaa sovitin tarvittaessa veistä käyttäen sähkötyökalun liittimeen sopivaksi.
→ Kuva C1

A) Työnnä mukana oleva sovitin imulet-kun kahvan päälle ja kiinnitä sovitin sähkötyökalun liittimeen.

→tai
B) Käytä taipuisaa työkaluletkua töiden joustavuuden parantamiseksi. Liitä letku imuletkuun ja tarvittaessa sovittimeen ja sähkötyökalun liittimeen.

→ Kuva C2

Laitteet, joissa on sisäänrakennettu pistorasia: Liitä sähkötyökalun virta-pistoke imurin pistokkeeseen.

→ Kuva C3

Käynnistä laite (kiertokytkin vasemmalle asentoon + MAX) ja aloita työskentely.

Ohje: Kun sähkätyökalu käynnistetään, imurin imuturbiini käynnistyy 0,5 sekunnin viiveellä. Kun kytket sähkötyökalun pois päältä, imuturbiini käy vielä n. 5 sekunttia, jotta imuletku tulee imuroitua puhtaaksi jäännösroskista.

Efficient-suodatinpuhdistus

Jos suodatinpuhdistusnäyttö muuttuu pu- naiseksi, käytä suodatinpuhdistusta.

→ Kuva D1

Pistä imuletkun pää kahvoineen laite-päässä olevaan varustepidikkeeseen. Paina laitteen käydessä Efficient-suodatinpuhdistuksen painiketta 3 kertaa, odota kunkin painalluksen jälkeen 4 sekuntia ennen uutta painallusta.

Huomautus: Jos suodatinpuhdistusnäyttö on jatkuvasti tai suodatinpuhdistuspainikkeen useamman painalluksen jälkeen punainen, säiliön täyttömäärä on tarkastettava. Muuten likaa voi pursuta ulos säiliötä avattaessa.

Puhallustoiminto

Vaikeasti luoksepäästävien paikkojen puhdistamiseen tai paikkoihin, joissa imurointi ei ole mahdollista, esim. puun lehdet hiekka-alustalla.

→ Kuva E1

Pistä imuletku puhallusliitäntään, se aktivoi puhallustoiminnan.

Käytön keskeytys

→ Kytke laite pois päältä.
→ Kuva F1

Ripusta lattiasuulake pysäköintipitimeen.

Käytön lopetus

→ Kytke laite pois päältä ja vedä virtapis-toke irti.

Säiliön tyhjennys

→ Kuva G1

Irrota laitepää ja tyhjennä märällä tai kuivalla lialla täyttynyt säiliö.

Laitteet, joissa on tyhjennysruuvi:

Tyhjennä kuiva lika säiliöstä normaalisti. Käytä nesteiden tyhjentämiseen tyhjennysruuvia.

Laitteen säilytys

→ Kuva G 2

Säilytä verkkoliitäntäjohto ja varusteet laitteessa. Säilytä laitetta kuivissa tiloissa.

Hoito ja huolto

⚠ Vaara

Kytke laite pois päältä ennen kaikkia hoito- ja huoltotöitä ja vedä virtapistoke irti pisto- rasiasta.

Vain valtuutettu asiakaspalvelu saa suorittaa korjaustyöt ja sähköisiin rakenneosiin kohdistuvat työt.

△ Huomio

Älä käytä hankausaineita, lasia tai monikäyttöpuhdistusaineita! Älä koskaan upota laitetta veteen.

→ Hoida laite ja muoviset lisävarusteen osat tavallisella muoville tarkoitetulla puhdistusaineella.
→ Huuhtele säiliö ja varusteet rarvittaessa vedellä ja kuivaa ennen uudelleen käyttöä.
→ Kuva H1

Puhdista tarvittaessa patruunasuodatin vain juoksevalla vedellä, älä hankaa tai käytä harjaa. Anna suodattimen kuivua täysin ennen takaisin paikalleen asetta-mista.

Häiriöapu

Verkkokaapelin sisäänkelaus ei toi- mi

→ Verkkokaapeli on luultavasti likaantunut, puhdista verkkokaapeli.

Vähenevä imuteho

Jos laitteen imurointikyky heikkenee, tarkasta seuraavat seikat.

→ Varusteet, imuletku tai imuputki on tukkeutunut, poista tukos pitkällä esineellä.
→ Suodatinpatruuna on likainen:

Laitteet ilman Efficient-suodatinpuhdistusta: Kopistele patruunasuodatin puhtaaksi, puhdista tarvittaessa virtaavassa vedessä.

(katso kuvausta / kuvaa H1)

Laitteet, joissa on Efficient-suodatin-puhdistus: Käytä Efficient-suodatin-puhdistusta.

(katso kuvausta / kuvaa D1)

Puhdista suodatinpatruuna tarvittaessa virtaavassa vedessä.

(katso kuvausta / kuvaa H1)

→ Vaihda vahingoittunut patruunasuodatin.
→ Suodatinpussi on täynnä, vaihda suodatinpussi uuteen.

(katso kuvausta / kuvaa A2)

Tekniset tiedot

Tekniset tiedot ovat auki käännettävillä si- vuilla. Seuraavana siellä käytettyjen sym- bolien selitykset.

Jännite

Teho P _nenn

Teho P_max

Laitepistorasian maks. liitantäte- ho

Verkkosulake (hidas)

Astian tilavuus

Vedenotto käsikahvalla

Vedenotto lattiasuulakkeella

Verkkokaapeli

Äänen painetaso (standardi EN 60704-2-1)

Paino (ilman varusteita)

Oikeus teknisiin muutoksiin pidätetään!

Varuosade ja lisaseadmete tellimi- ne

Toitekaabli sissetõmme ei toimi

→ Toitekaabel töenäoliselt must, puhastage.
