INSTRUKCJA OBSŁUGI WD 5600 MP KARCHER

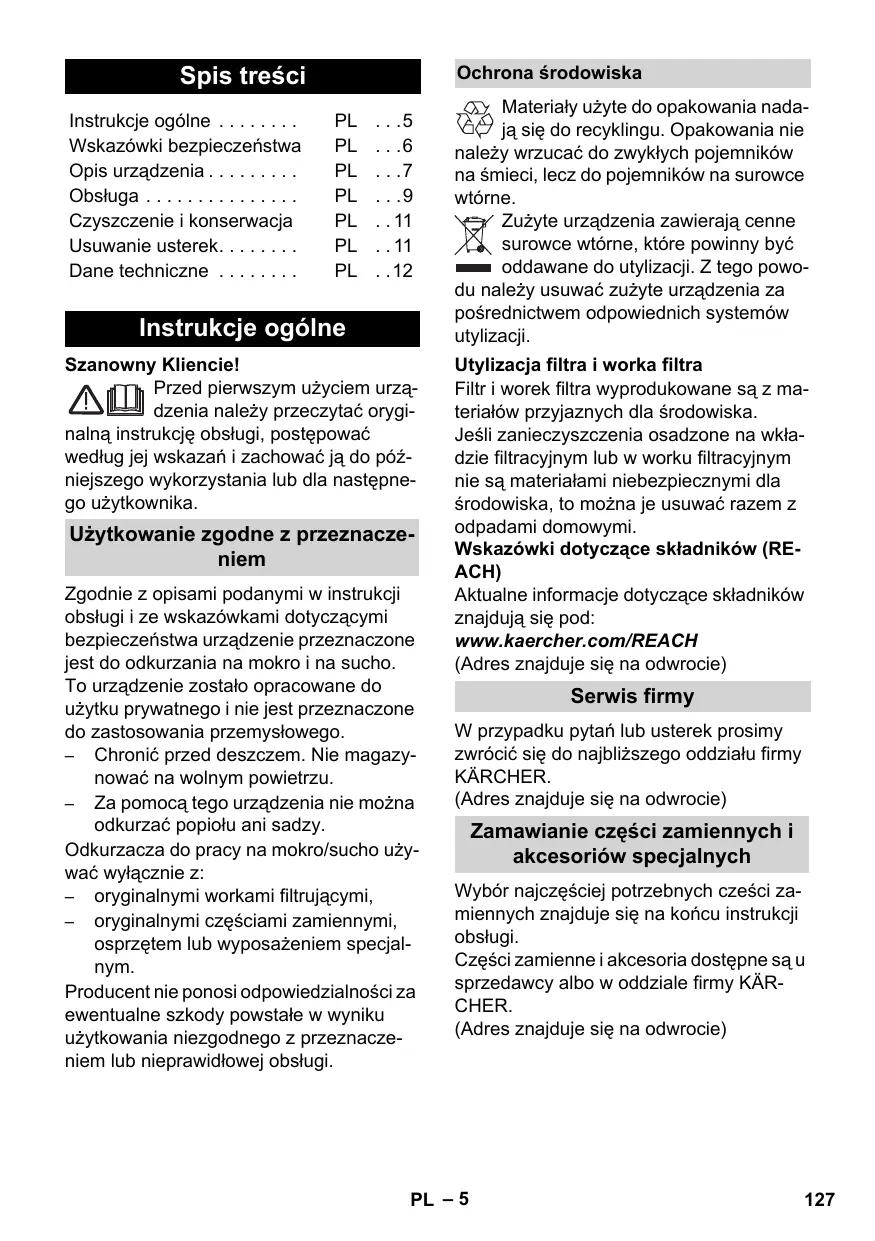

Instrukcje ogólne ..... PL ...5

Wskazówki bezpieczeństwa PL ...6

Opis urządzenia.... PL ...7

Obstuga PL ...9

Czyszczenie i konserwacja PL ..11

Usuwanie usterek.... PL ..11

Dane techniczne ..... PL ..12

Instrukcje ogólne

Szanowny Kliencie!

Przed pierwszym użyciem urządzenia należy przeczytać oryginalną instrukcję obsługi, postępować według jej wskazań i zachować ją do późniejszego wykorzystania lub dla następnego użytkownika.

Użytkowanie zgodne z przeznacze- niem

Zgodnie z opisami podanymi w instrukcji obsługi i ze wskazówkami dotyczącymi bezpieczeństwa urządzenie przeznaczone jest do odkurzania na mokro i na sucho.

To urządzenie zostało opracowane do użytku prywatnego i nie jest przeznaczone do zastosowania przemysłowego.

– Chronić przed deszczem. Nie magazynować na wolnym powietrzu.
- Za pomocą tego urządzenia nie można odkurzać popiołu ani sadzy.

Odkurzacza do pracy na mokro/sucho używać wyłącznie z:

– oryginalnymi workami filtrującymi,
- oryginalnymi częściami zamiennymi, osprzętem lub wyposażeniem specjalnym.

Producent nie ponosi odpowiedzialności za ewentualne szkody powstałe w wyniku użytkowania niezgodnego z przeznaczeniem lub nieprawidłowej obsługi.

Ochrona środowiska

Materiały użyte do opakowania nada- ją się do recyklingu. Opakowania nie y wrzucać do zwykłych pojemników nieci, lecz do pojemników na surowce je.

Zużyte urządzenia zawierają cenne surowce wtórne, które powinny być oddawane do utylizacji. Z tego powo- leży usuwać zużyte urządzenia za jednictwem odpowiednich systemówacji.

Utylizacja filtra i worka filtra

Filtr i worek filtra wyprodukowane są z materiałów przyjaznych dla środowiska.

Jeśli zanieczyszczenia osadzone na wkładzie filtracyjnym lub w worku filtracyjnym nie są materiałami niebezpiecznymi dla środowiska, to można je usuwać razem z odpadami domowymi.

Wskazówki dotyczące składników (REACH)

Aktualne informacje dotyczące składników znajdują się pod:

(Adres znajduje się na odwrocie)

Serwis firmy

W przypadku pytań lub usterek prosimy zwrócić się do najbliższego oddziału firmy KÄRCHER.

(Adres znajduje się na odwrocie)

Zamawianie części zamiennych i akcesoriów specjalnych

Wybór najczęściej potrzebnych części zamiennych znajduje się na końcu instrukcji obsługi.

Części zamienne i akcesoria dostępne są u sprzedawcy albo w oddziale firmy KÄRCHER.

(Adres znajduje się na odwrocie)

Gwarancja

W każdym kraju obowiązują warunki gwarancji wydanej przez nasze przedstawicielstwo handlowe w tym kraju. Ewentualne usterki urządzenia usuwane są w okresie gwarancji bezpłatnie, o ile spowodowane są błędem materiałowym lub produkcyjnym. W przypadku roszczenia gwarancyjnego proszę zwrócić się z urządzeniem wraz z wyposażeniem i dowodem kupna do Waszego sprzedawcy lub do najbliższego autoryzowanego punktu serwisowego.

Wskazówki bezpieczeństwa

• Niniejsze urządzenie nie jest przewidziane do użytkowania przez osoby o ograniczonych możliwościach fizycznych, sensorycznych i mentalnych albo takie, którym brakuje doświadczenia i/ lub wiedzy na temat jego używania, chyba że są one nadzorowane przez osobę odpowiedzialną za ich bezpieczeństwo i otrzymały od niej wskazówki na temat użytkowania urządzenia.
  – Dzieci mogą użytkować urządzenie tylko wtedy, gdy mają ponad 8 lat i gdy są one nadzorowane przez osobę odpowiedzialną za ich bezpieczeństwo i otrzymały od niej wskazówki na temat użytkowania urządzenia.
• Opakowania foliowe przechowywać dala od dzieci; istnieje niebezpieczeństwo uduszenia!
• Po każdym użyciu i przed każdym czyszczeniem/konserwacją urządzenie należy wyłączyć.
  – Ryzyko pożaru. Nie zasysać płonących ani żarzących się przedmiotów.
• Eksploatacja urządzenia w miejscach zagrożonych wybuchem jest zabroniona.

⚠️ Podłączenie do sieci

Urządzenie podłączać jedynie do prądu zmiennego. Napięcie musi być zgodne z napięciem podanym na tabliczce znamionowej urządzenia.

⚠ Niebezpieczeństwo porażenia prądem

Nigdy nie dotykać wtyczki ani gniazdka mokrymi rękami.

Przy wyjmowaniu wtyczki sieciowej z gniazdka wtykowego nie ciągnąc za kabel sieciowy.

Przed każdym zastosowaniem sprawdzać, czy przewód zasilający lub wtyczka nie są uszkodzone. W przypadku uszkodzenia przewodu zasilającego niezwołcznie zlecić jego wymianę przez autoryzowany serwis lub elektryka.

W celu zapobiegania wypadkom spowodowanym prądem elektrycznym zaleca się stosowanie gniazdek z wyłącznikiem ochronnym (prąd wyzwalający o mocy znamionowej maks. 30 mA).

⚠ Niebezpieczeństwo

Określone substancje w wyniku zawirowania z zasysanym powietrzem mogą tworzyć wybuchowe opary i mieszanki!

Nigdy nie zasysać następujących substancji:

• Wybuchowe lub łatwopalne gazy, cie- cze i pyły (reaktywne).
• Reaktywne pyły metali (np. aluminium, magnez, cynk) w połączeniu z silnie alkalicznymi i kwasowymi środkami czyszczącymi
  – Nierozcieńczone silne kwasy i ługi
  – Rozpuszczalniki organiczne (np. benzyna, rozcieńczalniki do farb, aceton, olej opałowy).

Substancje te mogą ponadto reagować z materiałami zastosowanymi w urządzeniu.

Opis urządzenia

llustracje, patrz strony roz- kładane!

Niniejsza instrukcja obsługi opisuje podstawowe modele przedstawionych na okładce odkurzaczy do pracy na mokro/sucho.
■ W zależności od modelu istnieją różnice w wyposażeniu i w dostarczonych akcesoriach.

Podczas rozpakowywania urządzenia należy sprawdzić, czy w opakowaniu znajdują się wszystkie elementy i czy nic nie jest uszkodzone. W przypadku stwierdzenia uszkodzeń w transporcie należy zwrócić się do dystrybutora.

● stanowi część dostawy
○ możliwe akcesoria

1 Przyłącze węża ssącego

→ Do podłączenia wężyka do zasysania.
(patrz opis / rysunek B1)

2 Gniazdo urządzenia

Wskazówka: Przestrzegać maksymalnej mocy przyłączeniowej (patrz rozdział „Dane techniczne“).

→ Do podłączenia narzędzia elektrycznego.

(patrz opis / rysunek C2)

3 Złącze nadmuchu

→ Włożyć wężyk do zasysania do złącza nadmuchu; powoduje to aktywację funkcji wydmuchiwania.
(patrz opis / rysunek E1)

4 Uchwyt

→ Głowicę urządzenia po odryglowaniu chwycić za uchwyt i zdjąć.

5 Pałąk nośny

→ Pałąk nośny służy jednocześnie do zaryglowania głowicy urządzenia i zbiornika. W celu zaryglowania należy pałąk odchylić całkiem do przodu, aż do uwolnienia rygła.
(patrz opis / rysunek A1)

→ Chwycić głowicę urządzenia za uchwyt i zdjąć.

→ W pozycji nośnej pałąk ustawiony jest ku górze, przy pracy z urządzeniem należy pałąk odchylić do tyłu, aż do udo-stępnienia części obsługowych urządzenia.

6 Schowek na akcesoria głowicy urządzenia

→ Schowek na akcesoria umożliwia przechowywanie dysz ssących przy urządzeniu.

Wskazówka: Schowek na akcesoria konieczny jest dodatkowo do zastosowania automatycznego oczyszczania filtra.

(patrz opis / rysunek D1)

7 Przycisk skutecznego oczyszczania filtra

→ Do oczyszczania wbudowanego naboju filtrującego.

Wskazówka: Nie używać przycisku, gdy nabór filtrujący jest mokry.

(patrz opis / rysunek D1)

8 Wskaźnik czyszczenia filtra

→ Gdy wskaźnik czyszczenia filtra jest czerwony, użyć przycisku skutecznego oczyszczania filtra.
(patrz opis / rysunek D1)

9 Przycisk wciągania kabla siecio- wego

→ Nacisnąć przycisk wciągania kabla sieciowego. Kabel zwija się automatycznie w schowku wewnątrz urządzenia.

10 Schowek na akcesoria - Hak

→ Ten schowek na akcesoria umożliwia przechowywanie wężyka do zasysania, przewodu sieciowego i dysz ssących. (patrz opis / rysunek 📄2)

11 Przełącznik obrotowy (ZAŁ./WYŁ.) (bez wbudowanego gniazdka)

→ Położenie I: Tryb normalny, odkurzanie lub nadmuch. Położenie 0: Sprzęt jest wyłączony. (patrz opis / rysunek B3)

11 Przełącznik obrotowy (ZAŁ./WYŁ.) (z wbudowanym gniazdkiem)

→ Pozycja MAX: Odkurzanie lub nadmuch.

→ Pozycja +D MAX: Ssanie z podłączonym narzędziem elektrycznym

→ Regulacja mocy: W razie potrzeby, przy odkurzaniu, nadmuchu wzgl. pracy przy użyciu narzędzia elektrycznego należy zredukować moc ssania.

→ Położenie 0: Urządzenie wyłączone. Elektronarzędzie jest pod napięciem. (patrz opis / rysunek B3 C3)

12 Pozycja parkowania

→ Do odstawiania dyszy do podłóg podczas krótkich przerw w pracy. (patrz opis / rysunek F1)

13 Schowek na akcesoria - Zbiornik

→ Ten schowek na akcesoria umożliwia przechowywanie rur ssących przy urządzeniu lub innych akcesoriów. (patrz opis / rysunek 📄2)

14 Kółko skrętne

→ Kółka skrętne są umieszczone przy dostawie w zbiorniku; przed uruchomieniem należy je zamontować. (patrz opis / rysunek A1)

15 Śruba spustowa

→ Śruba spustowa służy do szybkiego i wygodnego opróżniania zbiornika z brudnej wody. W celu umożliwia lepszego opróżniania, zbiornik należy pochylić do przodu. (patrz opis / rysunek €1)

16 Worek filtracyjny

Wskazówka: Do odkurzania na mokro nie można używać worka filtracyjnego!

→ Zalecenie dla urządzeń bez funkcji skutecznego oczyszczania filtra: W celu odkurzania drobnego pyłu należy użyć worka filtrującego. (patrz opis / rysunek A2)

17 Nabój filtrujący (już znajduje się w urządzeniu)

→ Nabój filtracyjny musi być używany zawsze, zarówno przy odkurzaniu na mokro jak i na sucho. Wskazówka: Przed ponownym użyciem mokrego naboju filtracyjnego do odkurzania na sucho, należy go wysuszyć. (patrz opis / rysunek 📄)

18 Wężyk do zasysania z uchwytem

→ Wsunąć wężyk do zasysania do złącza aż do jego zazębienia. (patrz opis / rysunek B1) Wskazówka: W celu jego wyjęcia nacisnąć zatrzask kciukiem i wyjąć wężyk do zasysania.

19 Rury ssące 2 x 0,5 m

→ Złożyć ze sobą obydwie rury ssące i połączyć je z wężykiem do zasysania. (patrz opis / rysunek B1)

20 Ssawka podłogowa (z wkładami)

→ Do odkurzania twardych nawierzchni i wykładzin dywanowych należy użyć odpowiedniego wkładu.

Twarde nawierzchnie, odkurzanie na mokro: Użyć wkładki z 2 ściągaczami.

Twarde nawierzchnie, odkurzanie na sucho: Użyć wkładki z 2 rodzajami szczeciny.

Wykładziny dywanowe, odkurzanie na mokro i na sucho: Pracować bez użycia wkładki.

21 Ssawka podłogowa (z dźwignią przełączającą)

→ Do odkurzania twardych nawierzchni i wykładzin dywanowych:

Dźwignia na symbolu 📁 wykładzin dywanowych

Dźwignia na symbolu 🟢 twardych nawierzchni

22 Ssawka szczelinowa

→ Do krawędzi, szczelin, grzejników i ciężko dostępnych obszarów.

23 Przejściówka

→ Do połączenia wężyka do zasysania z narzędziem elektrycznym.

(patrz opis / rysunek C1)

→ W razie potrzeby dopasować przej- ściówkę przy użyciu noża do średnicy złącza narzędzia elektrycznego.

24 Elastyczny wąż na króciec

→ W celu zapewnienia większej elastyczności przy pracy z elektronarzędziami.

Wskazówka: Można używać wraz z przejściówką.

(patrz opis / rysunek C1)

25 Zestaw na duże śmieci

→ Szeroki zestaw ssący na wszelkiego rodzaju duże śmieci.

Obstuga

⚠ Stosować zawsze nabój filtrujący, zarówno podczas odkurzania na mokro, jak i na sucho!

Przed uruchomieniem

→ Rysunek A1

Przed uruchomieniem zamontować luźno dołączone części do urządzenia.

→ Rysunek A 2

Zalecenie dla urządzeń bez funkcji skutecznego oczyszczania filtra: Worek filtracyjny używany jest do odkurzania drobnego pyłu.

Uruchomienie

→ Rysunek B 1

Podłączyć akcesoria.

→ Rysunek B2

Podłączyć urządzenie do zasilania.

→ Rysunek B3

Włączyć urządzenie.

Odkurzanie na sucho

⚠️ Pracować tylko przy użyciu suchego wkładu filtracyjnego!

→ Uwaga: Przy odkurzaniu popiołu i sadzy stosować separator wstępny (nr katalogowy 2.863-139).

Zalecenie dla urządzeń bez funkcji sku-tecznego oczyszczania filtra: Worek filtracyjny używany jest do odkurzania drobnego pyłu.

(patrz opis / rysunek A2)

→ Stopień napełnienia worka filtracyjnego zależy od rodzaju zasysanych śmieci. Założone worki filtra mogą pęknąć, z tego względu należy na czas wymienić worek filtra!

W przypadku drobnego pyłu, piasku itp., worek filtracyjny należy zmieniać częściej.

Przy urządzeniach ze skutecznym czyszczeniem filtra: Przy odkurzaniu bez worka filtrującego wskaźnik czyszczenia fil-

tra jest wtedy czerwony, gdy trzeba wyczyścić filtr wkładkowy.

→ Użyć skutecznego oczyszczania filtra. (patrz opis / rysunek D1)

Odkurzanie na mokro

→ W celu odessania wilgoci założyć odpowiednie akcesoria na rury ssące wzgl. bezpośrednio na rękojeść.

⚠ Uwaga:

Nie stosować worków filtrujących!

W przypadku wytworzenia piany lub wypływu cieczy natychmiast wyłączyć urządzenie!

Wskazówka: Gdy zbiornik jest pełny, pływak zamyka otwór ssący, a turbina ssąca pracuje na zwiększonych obrotach. W tym przypadku natychmiast wyłączyć urządzenie i opróżnić zbiornik.

Praca przy użyciu elektronarzędzi

→ W razie potrzeby dopasować przej-ściówkę przy użyciu noża do średnicy złącza narzędzia elektrycznego.
→ Rysunek C1

A) Nałożyć na rękojeść wężyka do zasysania załączoną przejściówkę i połączyć ze złączem elektronarzędzia.

→lub

B) W celu umożliwiażenia większej elastyczności przy pracy należy zastosować elastyczny wąż na króciec.

Połączyć go z wężykiem do zasysania i ewent. z przejściówką i podłączyć do przyłącza elektronarzędzia.

→ Rysunek C2

Przy urządzeniach z wbudowanym gniazdkiem: Podłączyć wtyczkę elektronarzędzia do odkurzacza.

→ Rysunek C3

Włączyć urządzenie (przełącznik obrotowy w lewo do pozycji + MAX) i rozpocząć pracę.

Wskazówka: Po włączeniu elektronarzędzia turbina ssąca załącza się z opóźnieniem 0,5 sekundy. Po wyłączeniu elektronarzędzia turbina ssąca pra-

cuje jeszcze przez ok. 5 sekund w celu zebrania pozostałego brudu w wężu ssącym.

Skuteczne oczyszczanie filtra

Gdy wskaźnik czyszczenia filtra jest czerwony, należy zastosować funkcję oczyszczania filtra.

→ Rysunek D1

Włożyć wężyk do zasysania z uchwytem do schowka na akcesoria przy głowicy urządzenia. Nacisnąć 3x przycisk skutecznego oczyszczania filtra przy włączonym urządzeniu; zaczekać każdorazowo 4 sekundy między poszczególnymi naciskami.

Wskazówka: Gdy wskaźnik czyszczenia filtra jest czerwony w sposób ciągły lub po kilkakrotnym użyciu przycisku czyszczenia, należy sprawdzić zbiornik pod kątem jego poziomu napełnienia. W przeciwnym wypadku przy otwarciu zbiornika może się wydostać brud.

Funkcja nadmuchu

Czyszczenie ciężko dostępnych miejsc wzgl. miejsc, w których odkurzanie jest nie- możliwe, np. listowie w warstwie żwiru.

→ Rysunek E1

Włożyć wężyk do zasysania do złącza nadmuchu; powoduje to aktywację funkcji wydmuchiwania.

Przerwanie pracy

→ Wyłączyć urządzenie.
→ Rysunek F1

Zawiesić dyszę podłogową w pozycji parkowania.

Zakończenie pracy

→ Wyłączyć urządzenie i wyjąć wtyczkę z gniazdka sieciowego.

Opróżnić zbiornik

→ Rysunek G1

Zdjąć głowicę urządzenia i opróżnić zbiornik wypełniony brudem z odkurzania na mokro lub na sucho.

Przy urządzeniach ze śrubą spustową: Opróżnić zbiornik z brudu z odkurzania na sucho. Do opróżniania z cieczy użyć śruby spustowej.

Przechowywanie urządzenia

→ Rysunek G 2

Umieścić przewód sieciowy i wyposażenie przy urządzeniu. Przechowywać urządzenie w suchym pomieszczeniu.

Czyszczenie i konserwacja

⚠ Niebezpieczeństwo

Przed przystąpieniem do wszelkich prac pielęgnacyjnych i konserwacyjnych urządzenie wyłączyć i wyjąć wtyczkę z gniazdka sieciowego.

Do wszelkich napraw i prac na podzespołach elektrycznych uprawniony jest jedynie autoryzowany serwis.

⚠ Uwaga

Nie stosować mleczka do szorowania, środka do czyszczenia szkła ani uniwersalnego środka czyszczącego! Nigdy nie za-nurzać urządzenia w wodzie.

→ Urządzenie i akcesoria z tworzywa sztucznego należy czyścić zwykłym środkiem do czyszczenia tworzyw sztucznych.
→ W razie potrzeby wypłukać zbiornik i akcesoria wodą i osuszyć przed ponownym użyciem.
→ Rysunek H1

Filtr wkładkowy czyścić w razie potrzeby jedynie pod wodą bieżącą; nie ścierać ani szczotkować. Całkowicie osuszyć przed zamontowaniem. Całkowicie osuszyć przed zamontowaniem.

Usuwanie usterek

Wciąganie kabla sieciowego nie działa

→ Kabel sieciowy jest prawdopodobnie zanieczyszczony. Wyczyścić kabel sieciowy.

Spadek siły ssania

Jeżeli spada wydajność urządzenia, należy sprawdzić następujące funkcje.

→ Akcesoria, wąż ssący lub rury ssące są zatkane; należy je udrożnić drążkiem.
→ Filtr wkładkowy jest zanieczyszczony:

Przy urządzeniach bez skutecznego oczyszczania filtra: Wytrzepać filtr wkładkowy, a w razie potrzeby wyczyścić pod wodą bieżącą.

(patrz opis / rysunek H1)

Przy urządzeniach ze skutecznym czyszczeniem filtra: Stosowanie czyszczenia filtra.

(patrz opis / rysunek D1)

W razie potrzeby wyczyścić filtr wkładkowy pod wodą bieżącą.

(patrz opis / rysunek H1)

→ Wymienić uszkodzony filtr wkładkowy.
→ Worek filtra jest pełen, wstawić nowy worek filtra.

(patrz opis / rysunek A2)

Dane techniczne

Dane techniczne znajdują się na stronach rozkładanych. Poniżej znajduje się objaśnienie używanych tam symboli.

Napięcie

Moc P _znam.

Moc P _maks .

Maks. moc przyłączeniowa gniazdka urządzenia

Bezpiecznik sieciowy (zwłoczny)

Pojemność zbiornika

Pochłanianie wody przy użyciu rękojeści

Pochłanianie wody przy użyciu dyszy do podłóg

Kabel sieciowy

Poziom ciśnienia akustycznego (EN 60704-2-1)

Cieżar (bez akcesoriów)

Zmiany techniczne zastrzeżone!

Cuprins
