NÁVOD K OBSLUZE WD 5600 MP KARCHER

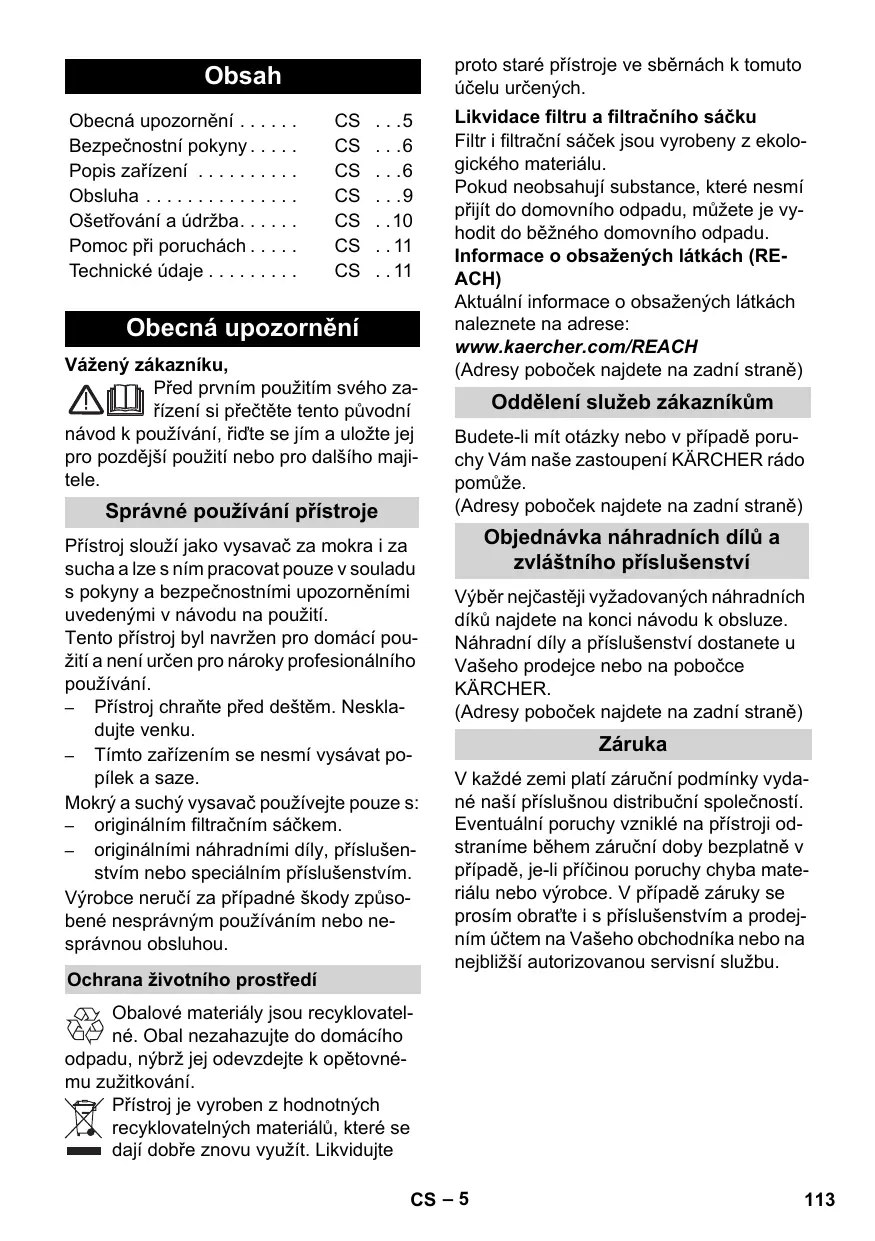

Obecná upozornění .....	CS ...5
Bezpečnostní pokyny .....	CS ...6
Popis zařízení .....	CS ...6
Obsluha .....	CS ...9
Ošetřování a údržba .....	CS ..10
Pomoc při poruchách .....	CS ..11
Technické údaje .....	CS ..11

Obecná upozornění

Vážený zákazníku,

Před prvním použitím svého za- řízení si přečtěte tento původní návod k používání, říd'te se jím a uložte jej pro pozdější použití nebo pro dalšího majitele.

Správné používání přístroje

Přístroj slouží jako vysavač za mokra i za sucha a lze s ním pracovat pouze v souladu s pokyny a bezpečnostními upozorněními uvedenými v návodu na použití.

Tento přístroj byl navržen pro domácí použití a není určen pro nároky profesionálního používání.

• Přístroj chraňte před deštěm. Neskla- dujte venku.
• Tímto zařízením se nesmí vysávat popílek a saze.

Mokrý a suchý vysavač používejte pouze s:

– originálním filtračním sáčkem.
– originálními náhradními díly, příslušenstvím nebo speciálním příslušenstvím.

Výrobce neručí za případné škody způsobené nesprávným používáním nebo nesprávnou obsluhou.

Ochrana životního prostředí

Obalové materiály jsou recyklovatel- né. Obal nezahazujte do domácího du, nýbrž jej odevzdejte k opětovné- užitkování.

Přístroj je vyroben z hodnotných recyklovatelných materiálů, které se dají dobře znovu využít. Likvidujte

proto staré přístroje ve sběrnách k tomuto účelu určených.

Likvidace filtru a filtračního sáčku

Filtr i filtrační sáček jsou vyrobeny z ekologického materiálu.

Pokud neobsahují substance, které nesmí přijít do domovního odpadu, můžete je vychodit do běžného domovního odpadu.

Informace o obsažených látkách (REACH)

Aktuální informace o obsažených látkách naleznete na adrese:

(Adresy poboček najdete na zadní straně)

Oddělení služeb zákazníkům

Budete-li mít otázky nebo v případě poruchy Vám naše zastoupení KÄRCHER rádo pomůže.

(Adresy poboček najdete na zadní straně)

Objednávka náhradních dílů a zvláštního příslušenství

Výběr nejčastěji vyžadovaných náhradních díků najdete na konci návodu k obsluze. Náhradní díly a příslušenství dostanete u Vašeho prodejce nebo na pobočce KÄRCHER.

(Adresy poboček najdete na zadní straně)

Záruka

V každé zemi platí záruční podmínky vydané naší příslušnou distribuční společností. Eventuální poruchy vzniklé na přístroji odstraníme během záruční doby bezplatně v případě, je-li příčinou poruchy chyba materiálu nebo výrobce. V případě záruky se prosím obraťte i s příslušenstvím a prodej-ním účtem na Vašeho obchodníka nebo na nejbližší autorizovanou servisní službu.

Bezpečnostní pokyny

• Toto zařízení není určeno k tomu, aby je používaly osoby s omezenými fyzickými, smyslovými nebo duševními schopnostmi nebo osoby zcela bez zkušeností a/nebo znalostí, ledaže by tak činily pod dohledem osoby pověřené zajištěním jejich bezpečnosti nebo poté, co od ní obdržely instruktáž, jak se zařízením zacházet.
• Děti smějí přístroj používat pouze pokud jsou starší 8 let a pokud jsou pod dohledem osoby zodpovědné za jejich bezpečnost nebo o této osoby získaly instruktáž o tom, jak mají přístroj používat.
• Balicí fólii udržujte mimo dosah dětí, hrozí nebezpečí udušení!
• Po každém použití a vždy před čištěním / údržbou zařízení vypněte.
• Nebezpečí požáru. Nevysávejte hořící či doutnající předměty.
• Nikdy nepracujte s vysokotlakým čističem v prostorách, ve kterých hrozí nebezpečí exploze!

⚠️ Elektrické připojení

Přístroj zapojujte pouze na střídavý proud. Napětí musí být shodné s údaji o napětí na typovém štítku přístroje.

⚠️ Nebezpečí úrazu elektrickým proudem

Zástrčky a zásuvky se nikdy nedotýkejte mokrýma rukama.

Síťovou zástrčku neodpojuje ze zásuvky taháním za síťový kabel.

Před každým použitím přístroje zkontrolujte, zda napájecí vedení a zástrčka nejsou poškozeny. Poškozené napájecí vedení je nutné nechat neprodleně vyměnit autorizovanou servisní službou, resp. odborníkem na elektrické přístroje.

Abyste zabránili úrazům vlivem el. proudu, doporučujeme používat zásuvky s předřazeným proudovým chráničem (jmenovitá hodnota síly proudu vypínacího mechanismu max. 30 mA).

⚠️ Nebezpečí!

V kontaktu s nasávaným vzduchem může u určitých látek dojít ke tvorbě explozivních par či směsí.

– výbušné nebo hořlavé plyny, tekutiny a prach (reaktivní prach)
- reaktivní kovový prach (např. hliník, hořčík, zinek) ve spojení se silně alka-lickými a kyselými čisticími prostředky
– nezředěné silné kyseliny a louhy
- organická rozpouštědla (např. benzin, ředidla barev, aceton, topný olej).

Kromě toho mohou tyto látky způsobit nežádoucí škody na materiálu přístroje.

Popis zařízení

Vyobrazení najdete na výklopných záložkách!

■ Tento provozní návod popisuje základní modely mokrých a suchých vysavačů uvedených vpředu na obálce.
■ V závislosti na modelu se liší vybavení a dodávené příslušenství.

Při vybalení zkontrolujte obsah zásilky, zda nechybí příslušenství či zda dodaný přístroj není poškozen. Při škodách způsobených dopravou informujte laskavě Vašeho obchodníka.

• je součástí zásilky
  ○ možné příslušenství

1 Koncovka sací hadice

→ K připojení sací hadice při sátí.
(viz popis / obrázek B1)

2 Zástrčka přístroje

Upozornění: Prosíme dbejte na maximální příkon (viz kapitola „Technické údaje“).

→ K připojení elektrického nářadí.
(viz popis / obrázek C2)

3 Přípojka pro hadici k odfuku proudem vzduchu

→ Sací hadici nasad'te na ofukovací přípojku, ofukovací funkce je tím aktivována. (viz popis / obrázek E1)

4 Úchopová zaoblina

→ Hlavu přístroje uchopte po odjištění za úchopovou zaoblinu a sejměte ji.

5 Nosný držák

→ Nosný držák slouží zároveň k odjišťování hlavy přístroje a nádoby. Chcete-li odjistit hlavu přístroje nebo nádobu, překlopte držák zcela dopředu až je zajištění uvolněné. (viz popis / obrázek AT)

→ Hlavu přístroje uchopte za úchopovou zaoblinu a sejměte ji. → V nosné poloze se držák nachází, pokud je směrem nahoru, při práci s přístrojem převratte držák směrem dozadu, čímž zpřístupníte ovládací části na přístroji.

6 Úchyt na příslušenství na hlavě přístroje

→ Tento úchyt na příslušenstí umožňuje uskladnění sacích trysek na přístroji. Upozornění: Tento úchyt na příslušenství je potřeba při používání efektivního čištění filtru. (viz popis / obrázek D1)

7 Tlačítko efektivní čištění filtru

→ Na čištění zabudovaného patronového filtru. Upozornění: Tlačítko nepoužívejte, pokud je patronový filtr mokrý. (viz popis / obrázek D1)

8 Ukazatel čištění filtru

→ Pokud je ukazatel čištění filtru červený, stiskněte tlačítko efektivního čištění filtru. (viz popis / obrázek D1)

9 Tlačítko pro navíjení sít'ového ka- belu

→ Stiskněte tlačítko pro navíjení síťového kabelu. Kabel se automaticky zasune do přístroje.

10 Úchyt na příslušenství hák

→ Tento úchyt na příslušenstí umožňuje uskladnění sací hadice, síťového kabelu a sacích trysek. (viz popis / obrázek 📄2)

→ Poloha I: sání nebo odfukování. Poloha 0: Přístroj je vypnutý. (viz popis / obrázek B3)

11 Otočný spínač (ZAP./VYP.) (včetně zabudované zásuvky)

→ Poloha MAX: Sání nebo odfukování. → Poloha + MAX: Sání se zapojeným elektrickým nářadím → Regulace výkonu: Snížte podle potřeby sací výkon přístroje při sání, ofukování nebo při práci s elektrickým nářadím. → Poloha 0: Zařízení je vypnuté. Elektrické nářadí je napájeno napětím. (viz popis / obrázek 📄)

12 Parkovací poloha

→ Vypnutí podlahové trubice při pracovních přestávkách. (viz popis / obrázek 📄1)

13 Úchyt na příslušenství nádoby

→ Tento úchyt na příslušenstí umožňuje uskladnění sacího potrubí nebo jiného příslušenství.
(viz popis / obrázek G2)

14 Řídicí válec

→ Kolečka jsou při expedici umístěné v zásobníku, před uvedením do provozu provedte jejich montáž.
(viz popis / obrázek A1)

15 Vypouštěcí šroub

→ Vypouštěcí šroub slouží k rychlému a pohodlnému vypouštění znečištěné vody z nádoby. Lepšího vypouštění dosáhnete, pokud nádobu nakloníte dopředu.
(viz popis / obrázek G1)

16 Filtrační sáček

Upozornění: Při mokrém sání nesmíte používat filtrační sáček!

→ Doporučení pro přístroje bez efektivního čištění filtru:

Při vysávání jemného prachu nasad'te filtrační sáček. (viz popis / obrázek A2)

17 Patronový filtr (namontovaný v přístroji)

→ Patronový filtr musí být nasazen vždy, při mokrém vysávání jakož i při suchém vysávání.
Upozornění: Mokrý patronový filtr je nezbytné před suchým vysáváním vy-sušit.
(viz popis / obrázek H1)

18 Sací hadice s rukojeti

→ Sací hadici zasuňte do přípojky tak, aby zapadla.
(viz popis / obrázek B1)

Upozornění: Odpojení provedete tak, že stlačíte západku palcem a sací hadici vytáhnete.

19 Sací trubice 2 x 0,5 m

→ Obě sací trubky zasuňte do sebe a spojete se sací hadicí.
(viz popis / obrázek B1)

20 Podlahová hubice (s násadami)

→ Čistíte-li tvrdé podlahy a koberce, použijte vhodnou násadu.

Tvrdé podlahy, mokré vysávání: Použijte násadu se 2 gumovými manžetami.

Tvrdé podlahy, suché vysávání: Použijte násadu se 2 kartáči.

Tvrdé podlahy, mokré a suché vysávání: Prácujte bez násady.

21 Podlahová hubice (s přepínací pákou)

→ Pro vysávání tvrdých podlah a koberců:
Páku na symbol 🎨 pro koberec Páku na symbol 🎩 pro tvrdé podlahy

22 Hubice na štěrbiny

→ Na čištění hran, štěrbin, topných těles a těžko přístupných míst.

23 Adaptér

→ Pro připojení sací hadice k elektrickému přístroji.
(viz popis / obrázek C1)

→ Převodník přizpůsobte v případě potřeby na průměr přípojky elektrického přístroje pomocí nože.

24 Pružná pracovní hadice

→ Slouží pro větší flexibilitu při práci s elektrickými nástroji.
Upozornění: Je možné ji použít ve spojení s adaptéry.
(viz popis / obrázek C1)

Sada na větší nečistoty

→ Rozsáhlá sací sada na větší nečistoty všeho druhu.

Obsluha

⚠ Vždy pracujte s vloženým patronovým filtrem, a to jak při mokrém i suchém sání!

Pokyny před uvedením přístroje do provozu

→ ilustrace A1 Před uvedením do provozu namontujte díly volně přiložené k zařízení.
→ ilustrace A2 Doporučení pro přístroje bez efektivního čištění filtru: Při vysávání jemného prachu nasadťe filtrační sáček.

Uvedení přístroje do provozu

→ ilustrace B 1 Připojte příslušenství.
→ ilustrace B2 Zasuňte sít'ovou zástrčku do zásuvky.
→ ilustrace B 3 Zapněte přístroj.

Vysávání za sucha

⚠ Nikdy nepracujte s přístrojem bez vsazeného patronového filtru!
→ Pozor: Při vysávání popelu a sazí používejte pouze hrubý odlučovač (obj. č. 2.863-139).

Doporučení pro přístroje bez efektivního čištění filtru: Pří vysávání jemného prachu nasadťe filtrační sáček.

(viz popis / obrázek A2)

→ Stupeň naplnění filtračního sáčku závisí na nečistotách, které byly nasáty. Přeplněné filtrační sáčky mohou prasknout, proto filtrační sáček včas vyměňte! U jemného prachu, písku atd. se musí filtrační sáček vyměňovat častěji.

U přístrojů s efektivním čištěním filtru:

Při sání bez filtračních sáčků svítí ukazatel

čištění filtru červeně, pokud má být vyčištěn patronový filtr.

→ Použít efektivní čištění filtru. (viz popis / obrázek D1)

Vysávání za mokra

→ K vysátí vlhkosti popř. mokra nasadte požadované příslušenství na sací trubku popř. přímo na držadlo.
⚠ Pozor:

Nepoužívejte papírový filtrační sáček! Přístroj okamžitě vypněte, začne-li se tvořit pěna či uniká-li z přístroje kapalina!

Upozornění: Je-li nádoba plná, uzavře se sací otvor plovákem a vysavač běží při zvýšených otáčkách. Přístroj v tomto případě okamžitě vypněte a sběrnou nádobu vyprázdněte.

Práce s elektrickým nářadím

→ Převodník přizpůsobte v případě potřeby na průměr přípojky elektrického přístroje pomocí nože.
→ ilustrace C1

A) Přiložený adaptér nasad'te na držadlo sací hadice a spojte s přípojkou elektrického nářadí.
→nebo
B) Pro větší flexibilitu při práci použijte pružnou pracovní hadici. Spojte ji se sací hadicí a příp. s adaptérem a s přípojkou elektrického nářadí.

→ ilustrace C2

U přístrojů se zabudovanou zásuvkou: Zasuňte síťovou zástrčku elektrického nářadí do zásuvky na vysavači.

→ ilustrace C3

Zapněte přístroj (otočným spínačem otočte doleva do polohy + MAX) a začněte pracovat.

Upozornění: Jakmile se elektrický přístroj zapne, se zpožděním 0,5 s naběhne sací turbína. Pokud se elektrický přístroj vypne, poběží sací turbína ještě asi 5 sekund a nasaje zbytky nečistot do sací hadice.

Efektivní čištění filtru

Pokud je ukazatel čištění filtru červený, použijte čištění filtru.

→ ilustrace D1

Zasuňte držadlo sací hadice do úchytu na příslušenství na hlavě přístroje. Je-li přístroj spuštěn, 3x stiskněte tlačítko pro efektivní čištění filtru a přitom čekejte 4 vteřiny mezi jednotlivými stisknutími.

Upozornění: Pokud je ukazatel čištění filtru trvale červený nebo pokud jste tlačítko efektivního čištění filtru stiskli jíž vícekrát, zkontrolujte stav naplnění nádoby. Jinak může dojít k úniku nečistot při otevření nádoby.

Odfukování nečistot proudem vzdu- chu

Na čištění těžce přístupných míst nebo v místech, kde není možné vysávat, např. listí ze štěrkového podkladu.

→ ilustrace E1

Sací hadici nasad'te na ofukovací přípojku, ofukovací funkce je tím aktivována.

Přerušení provozu

→ Vypněte přístroj.

→ ilustrace F1

Podlahovou hubici zavěste do parkovací pozice.

Ukončení provozu

→ Přístroj vypněte a síťovou zástrčku vytáhněte ze zásuvky.

Nádobu vyprázdněte

→ ilustrace G 1

Sejměte hlavu přístroje, vyprázdněte nádobu naplněnou mokrými nebo suchými nečistotami.

U zařízení s výpustným šroubem: Suché nečistoty vyprazdňujte pomocí nádoby. Na vypuštění kapalných nečistot použijte výpustný šroub.

Uložení přístroje

→ ilustrace G2

Sít'ové napájecí vedení a příslušenství uložte na zařízení. Přístroj uchovávejte v suchých prostorách

Ošetřování a údržba

⚠️ Nebezpečí!

Než začnete provádět jakoukoliv péči nebo údržbu, zařízení vypněte a vytáhněte zástrčku ze sítě.

Veškeré opravářské práce na elektrických částech přístroje smí provádět pouze autorizovaný zákaznický servis.

⚠ Pozor!

Nepoužívejte abrazivní čisticí prostředky, čističe na sklo nebo víceúčelové čističe! Přístroj nikdy nesmíte ponořit do vody.

→ Přístroj a díly příslušenství z plastu ošetřujte běžnými čističi na plasty.
→ Nádržku a příslušenství dle potřeby vypláchněte vodou a před dalším použitím osušte.
→ ilustrace H1

Čištění patronového filtru provádějte v případě potřeby pouze pod tekoucí vodou; neškrábejte ani nekartáčujte. Před zamontováním nechejte zcela vyschnout.

Pomoc při poruchách

Kabelový naviják nefunguje

→ Sít'ový kabel je pravděpodobně znečištěn, vyčistěte síťový kabel.

Snížení sacího výkonu

Pokud je sací výkon přístroje nižší, zkontrolujte následující body.

→ Příslušenství, sací hadice nebo sací trubka jsou ucpané, ucpávku odstraňte pomocí tyčky.
→ Patronový filtr je znečištěný: U přístrojů bez efektivního čištění fil- tru: Patronový filtr vyklepejte a je-li po- třeba očistěte pod tekoucí vodou.

(viz popis / obrázek H1)

U přístrojů s efektivním čištěním filtru: Použít čištění filtru.

(viz popis / obrázek D1)

Je-li potřeba očistěte patronový filtr pod tekoucí vodou.

(viz popis / obrázek H1)

→ Poškozený patronový filtr vyměňte za nový.
→ Filtrační sáček je plný, vložte nový filtrační sáček.

(viz popis / obrázek A2)

Technické údaje

Technické údaje naleznete na výklopné straně. Zde jsou vysvětleny použité symbo- ly.

Napětí

Výkon P _jmen

Výkon P _max

Max. přikon přístrojové zástrčky

Sítová pojistka (pomalá)

Objem sběrné nádoby

Nasávání vody pomocí rukojeti

Nasávání vody pomocí podlahové trysky

Sít'ový kabel

Hladina akustického tlaku (EN 60704-2-1)

Hmotnost (bez příslušenství)

Technické změny vyhrazeny.

Vsebinsko kazalo

Likvidácia filtra a filtračného vrecka

⚠️ Elektrické pripojenie

⚠️ Nebezpečenstvo úrazu elektrickým prúdom

Nikdy sa nedotýkajte siet'ovej zásuvky a vidlice vlhkými rukami.

Siet'ovú zástrčku net'ahajte zo zásuvky za siet'ový kábel.

Nikdy nevysávajte nasledovné látky:

20 Tryska na podlahu (s násadami)

→ Pri vysávaní tvrdých plôch a kobercov použite vhodnú násadu.
Tvrdé plochy, mokré vysávanie: Použite násadu s 2 gumovými stierkami.
Tvrdé plochy, suché vysávanie: Použite násadu s 2 štetinami.
Koberce, mokré a suché vysávanie:
Pracujte bez násady.

21 Tryska na podlahu (s prepínacou pákou)

páku na symbol 📁 na koberce páku na symbol 📁 na tvrdé plochy

22 Hubica na škáry

Nepoužívajte vrecko s filtrom!

Poznámka: Ak je nádrž plná, plavák uzatvorí sací otvor a spotrebič pracuje so zvýšenou rýchlostou otáčania. Zariadenie okamžite vypnite a vyprázdnite nádrž.

U zariadení so zabudovanou zásuvkou: Vidlicu sietovej zástrčky elektrického nástroja zasuňte do vysávača.

Obrázok C3

U zariadení so zabudovanou zásuvkou: Vidlicu sieťovej zástrčky elektrického nástroja zasuňte do vysávača. Obrázok C 3

Zapnutie zariadenia (otočný vypínač prepnite do polohy vl'avo + MAX) a začnite pracovat'.

Trysku na podlahu zaveste do parkovacej polohy.

Ukončenie práce

→ Spotrebič vypnite a vytiahnite sieťovú vidlicu.

Vyprázdnenie nádoby

→ Obrázok G 1

U zariadení s vypúšťacou skrutkou:

Starostlivost' a údržba

⚠️ Nebezpečenstvo

Pred každým ošetrením a údržbou zariadenie vypnite a vytiahnite zástrčku.

Siet'ový istič (pomalý)

Objem nádrže

Nádoba na vodu s rukovät'ou

Nádoba na vodu s tryskou na podlahu

Siet'ový kábel

Hladina akustického tlaku (EN 60704-1)

(s preklopnom polugom)

→ Za usisavanje tvrdih površina i tekstilnih podova:

Poluga na simbolu 📄 za tekstilne podove

25 Komplet za grubu prljavštinu

→ Opsežan komplet za usisavanje grube prljavštine svih vrsta.

Rukovanje

25 Komplet za grubu prljavštinu

→ Obiman komplet za usisavanje grube prljavštine svih vrsta.

Rukovanje

⚠ Uvek radite sa postavljenim uložnim filterom, kako pri mokrom tako i pri suvom usisavanju!

Pre upotrebe

→ Slika A 1

Pre puštanja u rad montirajte nespojene delove koji su priloženi uz uređaj.

→ Slika A 2

Preporuka kod uređaja bez efikasnog čišćenja filtera: Za usisavanje fine prašine koristite filtersku vrećicu.

Stavljanje u pogon

→ Slika B1

Priključite pribor.

→ Slika B2
