NÁVOD K OBSLUZE WD 3500P KARCHER

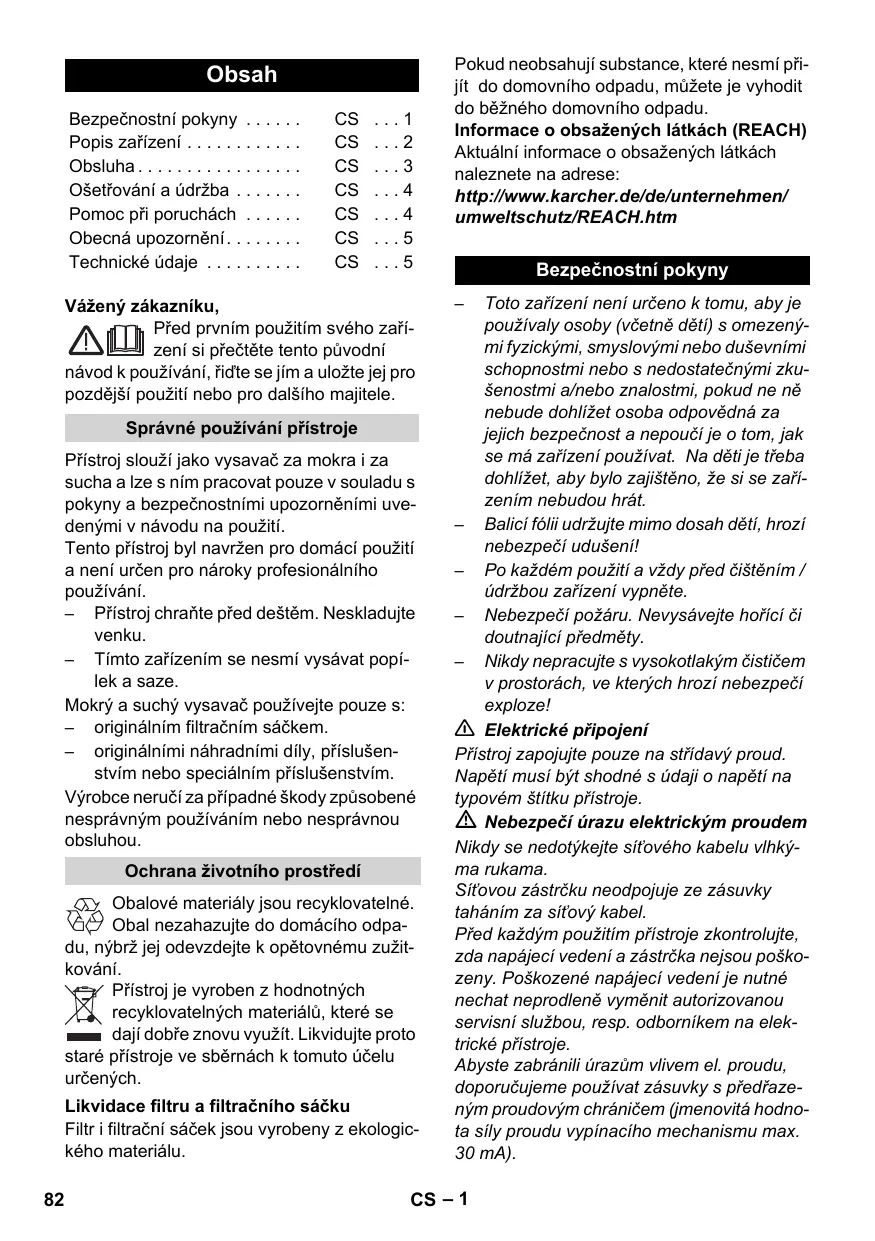

Bezpečnostní pokyny ..... CS ... 1

Popis zařízení .... CS ... 2

Obsluha.... CS ... 3

Ošetřování a údržba ..... CS ... 4

Pomoc při poruchách ..... CS ... 4

Obecná upozornění..... CS ... 5

Technické údaje .... CS ... 5

Vážený zákazníku,

Před prvním použitím svého zařízení si přečtěte tento původní

návod k používání, říd'te se jím a uložte jej pro pozdější použití nebo pro dalšího majitele.

Správné používání přístroje

Přístroj slouží jako vysavač za mokra i za sucha a lze s ním pracovat pouze v souladu s pokyny a bezpečnostními upozorněními uvedenými v návodu na použití.

Tento přístroj byl navržen pro domácí použití a není určen pro nároky profesionálního používání.

– Přístroj chraňte před deštěm. Neskladujte venku.
- Tímto zařízením se nesmí vysávat popílek a saze.

Mokrý a suchý vysavač používejte pouze s:

– originálním filtračním sáčkem.
– originálními náhradními díly, příslušenstvím nebo speciálním příslušenstvím.

Výrobce neručí za případné škody způsobené nesprávným používáním nebo nesprávnou obsluhou.

Ochrana životního prostředí

Obalové materiály jsou recyklovatelné.

Obal nezahazujte do domácího odpa-

du, nýbrž jej odevzdejte k opětovnému zužitkování.

Přístroj je vyroben z hodnotných recyklovatelných materiálů, které se dají dobře znovu využít. Likvidujte proto

staré přístroje ve sběrnách k tomuto účelu určených.

Likvidace filtru a filtračního sáčku

Filtr i filtrační sáček jsou vyrobeny z ekologického materiálu.

Pokud neobsahují substance, které nesmí přijít do domovního odpadu, můžete je vyhodit do běžného domovního odpadu.

Informace o obsažených látkách (REACH)

Aktuální informace o obsažených látkách naleznete na adrese:

• Toto zařízení není určeno k tomu, aby je používaly osoby (včetně dětí) s omezenými fyzickými, smyslovými nebo duševními schopnostmi nebo s nedostatečnými zkušenostmi a/nebo znalostmi, pokud ne ně nebude dohlížet osoba odpovědná za jejich bezpečnost a nepoučí je o tom, jak se má zařízení používat. Na děti je třeba dohlížet, aby bylo zajištěno, že si se zařízením nebudou hrát.
  – Balicí fólii udržujte mimo dosah dětí, hrozí nebezpečí udušení!
• Po každém použití a vždy před čištěním / údržbou zařízení vypněte.
• Nebezpečí požáru. Nevysávejte hořící či doutnající předměty.
• Nikdy nepracujte s vysokotlakým čističem v prostorách, ve kterých hrozí nebezpečí exploze!

⚠️ Elektrické připojení

Přístroj zapojujte pouze na střídavý proud. Napětí musí být shodné s údaji o napětí na typovém štítku přístroje.

⚠️ Nebezpečí úrazu elektrickým proudem

Nikdy se nedotýkejte síťového kabelu vlhkýma rukama.

Sít'ovou zástrčku neodpojuje ze zásuvky taháním za síťový kabel.

Před každým použitím přístroje zkontrolujte, zda napájecí vedení a zástrčka nejsou poškozeny. Poškozené napájecí vedení je nutné nechat neprodleně vyměnit autorizovanou servisní službou, resp. odborníkem na elektrické přístroje.

Abyste zabránili úrazům vlivem el. proudu, doporučujeme používat zásuvky s předřazeným proudovým chráničem (jmenovitá hodnota síly proudu vypínacího mechanismu max. 30 mA).

⚠️ Pozor!

V kontaktu s nasávaným vzduchem může u určitých látek dojít ke tvorbě explozivních par či směsí.

– výbušné nebo hořlavé plyny, tekutiny a prach (reaktivní prach)
- reaktivní kovový prach (např. hliník, hořčík, zinek) ve spojení se silně alkalickými a kyselými čisticími prostředky
– nezředěné silné kyseliny a louhy
– organická rozpouštědla (např. benzin, ředidla barev, aceton, topný olej).

Kromě toho mohou tyto látky způsobit nežádoucí škody na materiálu přístroje.

Popis zařízení

Ilustrace najdete na rozkládací stránce!

■ Tento provozní návod popisu- je základní modely mokrých a suchých vysavačů uvedených vpředu na obálce.
■ Na obrázcích je ukázáno maximální vybavení, v závislosti na modelu se liší vybavení a dodávené příslušenství.

Při vybalení zkontrolujte obsah zásilky, zda nechybí příslušenství či zda dodaný přístroj není poškozen. Při škodách způsobených dopravou informujte laskavě Vašeho obchodníka.

- je součástí zásilky

○ možné příslušenství

1 Koncovka sací hadice

→ K připojení sací hadice při sátí.
(viz popis / obrázek B1)

2 Hlavní spinač EIN/AUS (ZAP/VYP) (bez zabudované zásuvky)

→ Poloha I: sání nebo odfukování.
Poloha 0: Přístroj je vypnutý.

2 Hlavní spinač EIN/AUS (ZAP/VYP) (včetně zabudované zásuvky)

→ Poloha I: sání nebo odfukování.
Poloha II: Automatické odsávání se zapojeným elektrickým nářadím
Poloha 0: Přístroj i zapojené elektrické nářadí jsou vypnuty.

3 Zástrčka přístroje

Upozornění: Prosíme dbejte na maximální příkon (viz kapitola „Technické údaje“).

→ K připojení elektrického nářadí.
(viz popis / obrázek C1)

4 Držadlo

→ Při přepravě uchopte přístroj za přepravní držadlo.

5 Kabelový hák

→ K uskladnění síťové přípojky. (viz popis / obrázek F2)

6 Přípojka pro hadici k odfuku proudem vzduchu

→ Sací hadici nasadte na ofukovací přípojku, ofukovací funkce je tím aktivována. (viz popis / obrázek D1)

7 Uzávěr nádrže

→ Otevřete tahem ven, uzamknutí provedete stlačením dovnitř. (viz popis / obrázek A1)

8 Parkovací poloha

→ Vypnutí podlahové trubice při pracovních přestávkách. (viz popis / obrázek E1)

9 Uložení příslušenství

→ Úchyty pro příslušenstí umožňují uskladnění sacích potrubí a sacích trysek na přístroji. (viz popis / obrázek F2)

10 Řídicí válec

→ Kolečka jsou při expedici umístěné v zásobníku, před uvedením do provozu proved'te jejich montáž. (viz popis / obrázek 📄1)

11 Filtrační sáček

Upozornění: Při mokrém sání nesmíte použí-vat filtrační sáček!

→ Doporučení: Při vysávání jemného prachu nasadťe filtrační sáček. (viz popis / obrázek A2)

12

Patronový filtr (namontovaný v přístroji)

→ Patronový filtr musí být nasazen vždy, při mokrém vysávání jakož i při suchém vysávání.

Upozornění: Mokrý patronový filtr je nezbytné před suchým vysáváním vysušit.

(viz popis / obrázek G1)

13

Sací hadice s rukojeti

→ Sací hadici zasuňte do přípojky tak, aby zapadla.

(viz popis / obrázek B1)

Odpojení provedete tak, že stlačíte západku palcem a sací hadici vytáhnete.

14

Sací trubice 2 x 0,5 m

→ Obě sací trubky zasuňte do sebe a spojete se sací hadicí.

(viz popis / obrázek B1)

15

Hubice na štěrbiny

→ Na čištění hran, štěrbin, topných těles a těžko přístupných míst.

16

Podlahová hubice (s násadami)

→ Čistíte-li tvrdé podlahy a koberce, použijte vhodnou násadu.

(viz popis / obrázek B1)

Tvrdé podlahy, mokré vysávání: Použijte násadu se 2 gumovými manžetami (resp. s gumovou manžetou a pruhem kartáčů).

Tvrdé podlahy, suché vysávání: Použijte násadu se 2 kartáči (resp. s gumovou manžetou a pruhem kartáčů).

Tvrdé podlahy, mokré a suché vysávání: Prácujte bez násady.

17

Adaptér

→ Pro připojení sací hadice k elektrickému přístroji.

(viz popis / obrázek C1)

→ Převodník přizpůsobte v případě potřeby na průměr přípojky elektrického přístroje pomocí nože.

Obsluha

⚠️ Vždy pracujte s vloženým patronovým filtrem, a to jak při mokrém i suchém sání!

Pokyny před uvedením přístroje do provozu

→ ilustrace A 1

Před uvedením do provozu namontujte díly volně přiložené k zařízení.

→ ilustrace A 2

Doporučení: Při vysávání jemného prachu nasad'te filtrační sáček.

Uvedení přístroje do provozu

→ ilustrace B 1

Připojte příslušenství.

→ ilustrace B 2

Zasuňte sít'ovou zástrčku do zásuvky.

→ ilustrace B3

Zapněte přístroj.

Vysávání za sucha

⚠ Nikdy nepracujte s přístrojem bez vsazeného patronového filtru!

→ Doporučení: Při vysávání jemného prachu nasad'te filtrační sáček.

(viz popis / obrázek A2)

Stupeň naplnění filtračního sáčku závisí na nečistotách, které byly nasáty.

U jemného prachu, písku atd. se musí filtrační sáček vyměňovat častěji.

Přeplněné filtrační sáčky mohou prasknout, proto filtrační sáček včas vyměňte!

→ Pozor: Při vysávání popelu a sazí použí-vejte pouze hrubý odlučovač (obj. č.

2.863-139).

Vysávání za mokra

→ K vysátí vlhkosti popř. mokra nasadte požadované příslušenství na sací trubku popř. přímo na držadlo.

⚠ Pozor:

Nepoužívejte papírový filtrační sáček! Přístroj okamžitě vypněte, začne-li se tvořit pěna či uniká-li z přístroje kapalina! Upozornění: Je-li nádoba plná, uzavře se sací otvor plovákem a vysavač běží při zvýšených otáčkách. Přístroj v tomto případě okamžitě vypněte a sběrnou nádobu vyprázdněte.

Práce s elektrickým nářadím

→ Převodník přizpůsobte v případě potřeby na průměr přípojky elektrického přístroje pomocí nože.
→ ilustrace C1 Převodník nasadťe na rukojeť sací hadice a spojte s přípojkou elektrického nářadí. Zasuňte síťovou zástrčku elektrického nářadí do zásuvky na vysavači.
→ ilustrace C2 Vysavač zapněte do polohy Poloha II a začněte pracovat.

Upozornění: Jakmile se elektrický přístroj zapne, se zpožděním 0,5 s naběhne sací turbína. Pokud se elektrický přístroj vypne, poběží sací turbína ještě asi 5 sekund a nasaje zbytky nečistot do sací hadice.

Odfukování nečistot proudem vzduchu

Na čištění těžce přístupných míst nebo v místech, kde není možné vysávat, např. listí ze štěrkového podkladu.

→ ilustrace D 1

Sací hadici nasad'te na ofukovací přípojku, ofukovací funkce je tím aktivována.

Přerušení provozu

→ Vypněte přístroj.
→ ilustrace E1

Podlahovou hubici zavěste do parkovací pozice.

Ukončení provozu

→ Přístroj vypněte a síťovou zástrčku vytáhněte ze zásuvky.

Nádobu vyprázdněte

→ ilustrace F1

Sejměte hlavu přístroje a vyprázdněte nádobu.

Uložení přístroje

→ ilustrace F2

Sít'ové napájecí vedení a příslušenství uložte na zařízení. Přístroj uchovávejte v suchých prostorách

Ošetřování a údržba

⚠️ Pozor!

Než začnete provádět jakoukoliv péči nebo údržbu, zařízení vypněte a vytáhněte zástrčku ze sítě.

Veškeré opravářské práce na elektrických částech přístroje smí provádět pouze autorizovaný zákaznický servis.

⚠ Pozor!

Nepoužívejte abrazivní čisticí prostředky, čističe na sklo nebo víceúčelové čističe! Přístroj nikdy nesmíte ponořit do vody.

→ Přístroj a díly příslušenství z plastu ošetřujte běžnými čističi na plasty.
→ Nádržku a příslušenství dle potřeby vypláchněte vodou a před dalším použitím osušte.
→ ilustrace G 1

Čištění patronového filtru provádějte v případě potřeby pouze pod tekoucí vodou; neškrábejte ani nekartáčujte. Před zamontováním nechejte zcela vyschnout.

Pomoc při poruchách

Snížení sacího výkonu

Pokud je sací výkon přístroje nižší, zkontrolujte následující body.

→ Příslušenství, sací hadice nebo sací trubka jsou ucpané, ucpávku odstraňte pomocí tyčky.
→ Filtrační sáček je plný, vložte nový filtrační sáček.

(viz popis / obrázek A2)

→ Patronový filtr je znečištěný, vyklopte patronový filtr a je-li potřeba očistěte pod tekoucí vodou.

(viz popis / obrázek G1)

→ Poškozený patronový filtr vyměňte za nový.

Obecná upozornění

Záruka

V každé zemi platí záruční podmínky vydané naší příslušnou distribuční společností. Even-tuální poruchy vzniklé na přístroji odstraníme během záruční doby bezplatně v případě, je-li příčinou poruchy chyba materiálu nebo výrob-ce. V případě záruky se prosím obrat'te i s příslušenstvím a prodejním účtem na Vašeho obchodníka nebo na nejbližší autorizovanou servisní službu.

(Adresy poboček najdete na zadní straně)

Oddělení služeb zákazníkům

Budete-li mít otázky nebo v případě poruchy Vám naše zastoupení KÄRCHER rádo pomůže.

(Adresy poboček najdete na zadní straně)

Objednávka náhradních dílů a zvláštního příslušenství

Výběr nejčastěji vyžadovaných náhradních díků najdete na konci návodu k obsluze. Náhradní díly a příslušenství dostanete u Vašeho prodejce nebo na pobočce KÄRCHER.

(Adresy poboček najdete na zadní straně)

Technické údaje

Technické údaje se nachází na strně IV. Dále budou vysvětleny použité značky.

Napětí

Výkon P _jmen

Výkon P _max

Max. přikon přístrojové zástrčky

Sít'ová pojistka (pomalá)

Objem sběrné nádoby

Nasávání vody pomocí rukojeti

Nasávání vody pomocí podlahové trysky

Sít'ový kabel

Hladina akustického tlaku (EN 60704-2-1)

Hmotnost (bez příslušenství)

Technické změny vyhrazeny.
