BRUKSANVISNING WD 3500P KARCHER

- kommer med leveringen

○ muligt tilbehør

1 Sugeslangetilslutning

→ For tilslutning af sugeslangen under sugningen.
(se beskrivelse / figur B1)

2 Startknap (TÆND/SLUK) (uden integreret stikdåse)

Visse stoffer kan danne eksplosive damper eller blandinger när de virvles opp med sugeluften.

→ Sett sugeslangen i tilkoblingen, den går i lås.

(se beskrivelse/figur B1)

→ Slå av maskinen.
→ Figur E1

Sett gulvdysen i parkeringsholderen.

Etter bruk

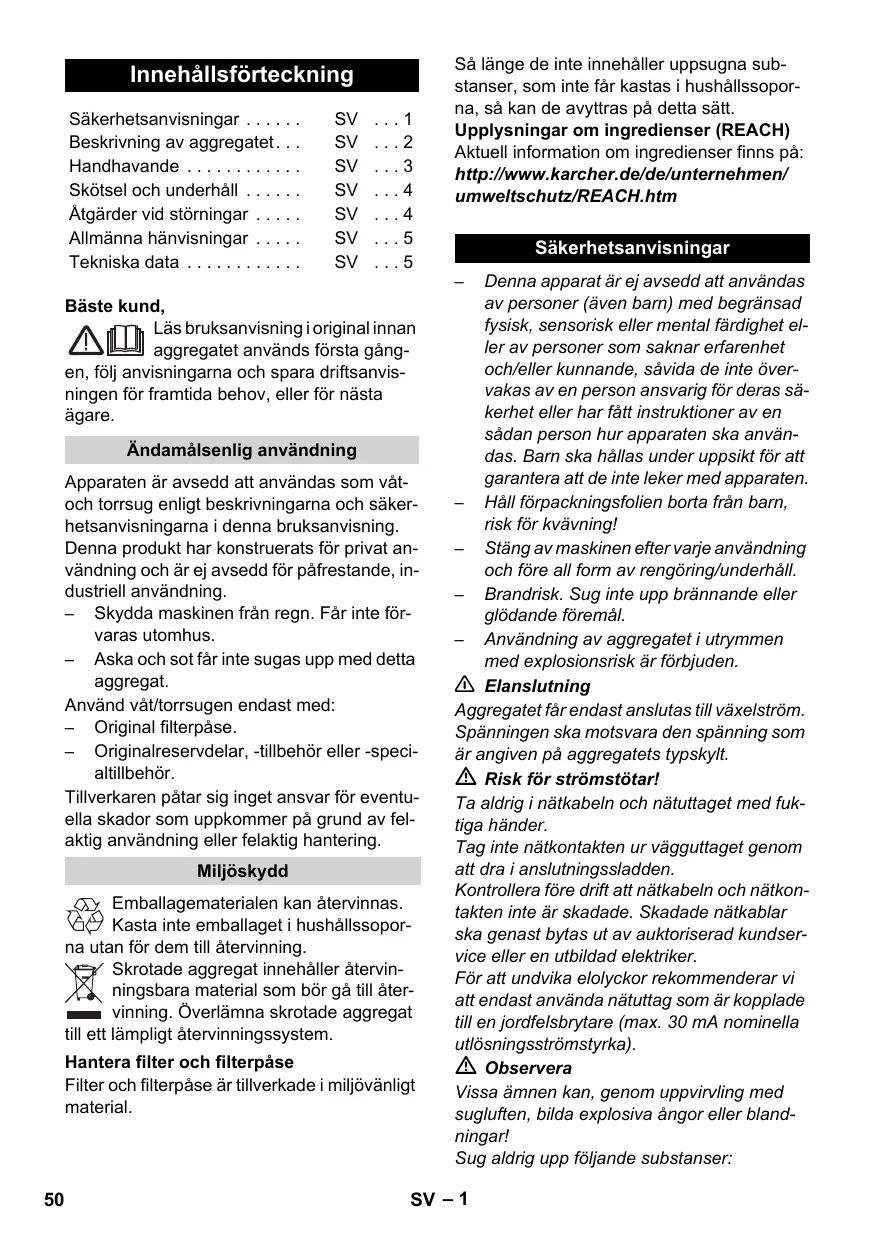

Innehållsförteckning

Säkerhetsanvisningar ..... SV ... 1

Beskrivning av aggregatet... SV ... 2

Handhavande .... SV ... 3

Skötsel och underhåll ..... SV ... 4

Åtgärder vid störningar ..... SV ... 4

Allmänna hänvisningar ..... SV ... 5

Tekniska data .... SV ... 5

Bäste kund,

Läs bruksanvisning i original innan aggregatet används första gången, följ anvisningarna och spara driftsanvisningen för framtida behov, eller för nästa ägare.

Ändamålsenlig användning

Apparaten är avsedd att användas som våt- och torrsug enligt beskrivningarna och säkerhetsanvisningarna i denna bruksanvisning.

Denna produkt har konstruerats för privat användning och är ej avsedd för påfrestande, industriell användning.

• Skydda maskinen från regn. Får inte förvaras utomhus.
• Aska och sot får inte sugas upp med detta aggregat.

Använd våt/torrsugen endast med:

• Original filterpåse.
• Originalreservdelar, -tillbehör eller -specialtillbehör.

Tillverkaren påtar sig inget ansvar för eventuella skador som uppkommer på grund av felaktig användning eller felaktig hantering.

Miljöskydd

Emballagematerialen kan återvinnas.

Kasta inte emballaget i hushållssopor- an för dem till återvinning.

Skrotade aggregat innehåller återvinningsbara material som bör gå till åter- vinning. Överlämna skrotade aggregat

till ett lämpligt återvinningssystem.

Hantera filter och filterpåse

Filter och filterpåse är tillverkade i miljövänligt material.

Så länge de inte innehåller uppsugna substanser, som inte får kastas i hushållssoporna, så kan de avyttras på detta sätt.

Upplysningar om ingredienser (REACH)

Aktuell information om ingredienser finns på:

• Denna apparat är ej avsedd att användas av personer (även barn) med begränsad fysisk, sensorisk eller mental färdighet eller av personer som saknar erfarenhet och/eller kunnande, såvida de inte övervakas av en person ansvarig för deras säkerhet eller har fått instruktioner av en sådan person hur apparaten ska användas. Barn ska hållas under uppsikt för att garantera att de inte leker med apparaten.
• Håll förpackningsfolien borta från barn, risk för kvävning!
• Stäng av maskinen efter varje användning och före all form av rengöring/underhåll.
• Brandrisk. Sug inte upp brännande eller glödande föremål.
• Användning av aggregatet i utrymmen med explosionsrisk är förbjuden.

Elanslutning

Aggregatet får endast anslutas till växelström.

Spänningen ska motsvara den spänning som är angiven på aggregatets typskylt.

⚠️ Risk för strömstötar!

Ta aldrig i nätkabeln och nätuttaget med fuktiga händer.

Tag inte nätkontakten ur vägguttaget genom att dra i anslutningssladden.

Kontrollera före drift att nätkabeln och nätkontakten inte är skadade. Skadade nätkablar ska genast bytas ut av auktoriserad kundservice eller en utbildad elektriker.

För att undvika elolyckor rekommenderar vi att endast använda nätuttag som är kopplade till en jordfelsbrytare (max. 30 mA nominella utlösningsströmstyrka).

⚠️ Observera

Vissa ämnen kan, genom uppvirvling med sugluften, bilda explosiva ångor eller blandningar!

Sug aldrig upp följande substanser:

• explosiva eller antändliga gaser, vätskor eller damm (reaktivt damm)
• reaktivt metalldamm (ex. aluminium, magnesium, zink) tillsammans med starkt alkaliska och sura rengöringsmedel
  – outspädda starka syror och lut
• organiska lösningsmedel (ex. bensin, färgförtunning, aceton, uppvärmningsolja).

Dessutom kan dessa ämnen angripa materialet i aggregatet.

Beskrivning av aggregatet

Figurer och bilder finns på kar- tongens utfällbara sidor!

Denna bruksanvisning beskriver grundmodellerna av den våt/torrsug som finns avbildad på det främre omslaget.
- Bilderna visar den maximala utrustning. Beroende av modell förekommer skillnader i utrustning och levererade tillbehör.

Kontrollera vid uppackningen att inga tillbehör saknas eller är skadade. Kontakta återförsäljaren om skador uppkommit vid transporten.

- ingår i leveransen

○ möjliga tillbehör

1 Sugslangsanslutning

→ För att ansluta sugslangen vid uppsugning.
(se beskrivning/bild) B1)

2 Strombrytare (PA/AV) (utan inbyggt eluttag)

→ Position I: Uppsugning eller utblåsning.
Position 0: Aggregatet är avstängt.

2 Strombrytare (PA/AV) (med inbyggt eluttag)

→ Position I: Uppsugning eller utblåsning.
Position II: Automatisk uppsugning med anslutet elverktyg.
Position 0: Aggregat och anslutet elverktyg är frånkopplade

3 Aggregatets kontakt

Anvisning: Observera maximal anslutnings-effekt (se kapitel "Teknisk data").

→ För att ansluta ett elverktyg- (se beskrivning/bild) C1)

4 Bärhandtag

→ Håll maskinen i bärhandtaget vid transport.

5 Kabelkrok

→ För förvaring av nätkabel. (se beskrivning/bild) F2)

6 Blåsanslutning

→ Stick in sugslangen i blåsanslutningen, därmed är utblåsningsfunktionen aktiverad. (se beskrivning/bild) D1)

7 Förslutning behållare

→ För att öppna, dra utåt, tryck inåt för att stänga. (se beskrivning/bild) A1)

8 Parkeringsposition

→ För avställning av golvmunstycket vid avbrott i arbetet. (se beskrivning/bild) E1)

9 Tillbehörshållare

→ Tillbehörsfästet möjliggör förvaring av sugrör och sugmunstycken på maskinen. (se beskrivning/bild) F2)

10 Styrrulle

→ Styrrullarna är vid leveransen placerad i behållare. Montera dessa innan maskinen tas i drift. (se beskrivning/bild) A1)

11 Filterbehållare

Anvisning: Ingen filterpåse får användas vid våtuppsugning!

→ Rekommendation: Sätt i filterpåsen om maskinen ska användas för uppsugning av fint damm.
(se beskrivning/bild) A2)

12 Patronfilter (sitter redan i maskinen)

→ Patronfiltret måste alltid vara isatt, både vid våt- och torruppsugning.

Anvisning: Låt blöta patronfilter torka innan de används igen vid torruppsugning. (se beskrivning/bild) €1)

→ Tryck in sugslangen i anslutningen så att den hakar fast.

(se beskrivning/bild) B1)

Ta loss den genom att trycka på spärren med tummen och dra ut slangen.

14 Sugrör 2 x 0,5 m

→ Sätt ihop båda sugrören och anslut till slangen.

(se beskrivning/bild) B1)

15 Fogmunstycke

→ för kanter, fogar, element och svåråtkomliga ställen.

16 Golvmunstycke (med insatser)

→ Använd lämpligt munstycke för uppsugning från hårda ytor och heltäckningsmattor.

(se beskrivning/bild) B1)

Hårda ytor, våtuppsugning: Använd in-satsen med 2 gummiläppar (eller med gummiläpp och borstar).

Hårda ytor, torruppsugning: Använd in-satsen med 2 borstar (eller med gum-miläpp och borstar).

Heltäckningsmattor, våt- och torruppsugning: Arbeta utan insats.

17 Adapter

→ För anslutning av sugslangen till ett elverktyg.

(se beskrivning/bild) C1)

→ Anpassa vid behov adaptern till anslutningsdiametern på elverktyget med hjälp av en kniv.

Handhavande

⚠ Arbeta alltid med isatt patronfilter, vid såväl våt- som torrsugning!

Före idrifttagandet

→ Bild A 1

Montera de bifogade lösa delarna på aggregatet innan det tas i drift.

→ Bild A 2

Rekommendation: Sätt i filterpåsen om maskinen ska användas för uppsugning av fint damm.

Idrifttagande

→ Bild B 1

Anslut tillbehör.

→ Bild B 2

Stick i nätkontakten.

→ Bild B 3

Starta aggregatet.

Torrsugning

⚠ Arbeta endast med torrt patronfilter!

→ Rekommendation: Sätt i filterpåsen om maskinen ska användas för uppsugning av fint damm.

(se beskrivning/bild) A2)

Filterpåsens uppsamlingsförmåga styrs av den smuts som sugs upp.

Vid fint damm, sand och liknande ... måste filterpåsen bytas oftare.

Tilltäppta filterpåsar kan spricka, byt därför filterpåsen i god tid!

→ Observera : Använd avskiljare (beställ nr.

2.863-139) vid uppsugning av aska och sot.

Våtsugning

→ För att suga upp fuktighet eller vätska, välj önskat tillbehör och sätt det på sugledningen eller direkt på handgreppet

Observera:

Använd inte filterbehållaren!

Stäng genast av apparaten om skum bildas eller om vätska läcker ut!

Observera: Om behållaren är full stängs sugöppningen av en flottör och sugturbinen går med högre varvtal. Stäng genast av apparaten och töm behållaren.

Arbeta med elverktyg

→ Anpassa vid behov adaptern till anslutningsdiametern på elverktyget med hjälp av en kniv.
→ Bild C 1

Sätt adaptern på sugslangens handtag och anslut den till elverktygets anslutning.

Förbind elverktygets nätkontakt med su- gen.

→ Bild C 2

Ställ sugaren till position II och påbörja arbetet.

Hänvisning: Så snart som elverktyget sätts på, startar sugturbinen efter 0,5 sekunders fördröjning. När elverktyget stängs av, löper sugturbinen ytterligare ca 5 sekunder, för att suga upp resterande smuts i sugslangen.

Blåsfunktion

Rengöring av svåråtkomliga ställen eller på platser där uppsugning inte kan utföras, t.ex. löv i en grusbädd.

→ Bild D 1

Stick in sugslangen i blåsanslutningen, därmed är utblåsningsfunktionen aktive-rad.

Avbryta drift

→ Stäng av aggregatet.
→ Bild E1

Häng i golvmunstycket i förvaringshållaren.

Avsluta driften

→ Stäng av apparaten och dra ur nätanslutningen.

Töm behållaren

→ Bild F1

Ta av maskinhuvudet och töm behållaren.

Förvaring av apparaten

→ Bild F2

Förvara nätkabel och tillbehör på aggregatet. Förvara aggregatet torrt.

Skötsel och underhåll

⚠️ Fara

Stäng av aggregatet och dra ut nätkontaken innan vård och skötselarbeten ska utföras. Reparationsarbeten och arbeten på elektriska komponenter får endast utföras av auktoriserad kundservice.

⚠ Varning

Använd inte skurmedel, glas- eller allrengöringsmedel! Doppa aldrig ner apparaten i vatten.

→ Vårda apparaten och tillbehören med ett vanligt i handeln förekommande plastren-göringsmedel.
→ Spola vid behov ur behållare och tillbehör med vatten och torka före nästa användningstillfälle.
→ Bild G 1

Rengör patronfiltret vid behov endast under rinnande vatten, skrubba eller borsta inte av det. Låt det torka helt innan det sätts tillbaka.

Åtgärder vid störningar

Avtagande sugeffekt

Om sugeffekten hos aggregatet försämras så kontrollera följande punkter.

→ Tillbehör, sugslang eller sugrör är igensatta. Tag bort smutsen med ett skaft.
→ Filterpåsen är full, sätt i en ny filterpåse. (se beskrivning/bild) A2)
→ Patronfiltret är smutsigt, slå ur smutsen och rengör vid behov under rinnande vatten.
(se beskrivning/bild) G1)
→ Byte skadat patronfilter.

Allmänna hänvisningar

Garanti

I alla länder gäller de av vårt ansvariga försäljningsbolag utformade garantivillkor. Eventuella fel på apparaten åtgärdas utan kostnad under garantitiden, om det var ett material- eller tillverkarfel som var orsaken. Gäller det garantiärenden, ber vi er vända er till försäljaren med köpbeviset eller närmsta auktoriserade kundtjänst.

(Se baksidan för adress)

Kundservice

Vid frågor eller problem hjälper närmaste KÄRCHER-filial gärna till.

(Se baksidan för adress)

Beställning av reservdelar och specialtill- behör

I slutet av bruksanvisningen finns ett urval av de reservdelar som oftast behövs.

Reservdelar och tillbehör finns att få på in-köpsstället, eller från närmaste KÄRCHER-filial.

(Se baksidan för adress)

Tekniska data

Tekniska data finns på sidan IV. Nedan följer en förklaring av de symboler som används där.

Spänning

Effekt P nominell

Effekt P_max

Max. anslutningseffekt i maskinut- taget

Nätsäkring (trög)

Behållarvolym

Vattenupptagning med golvmun-stycke

Nätkabel

Ljudtrycksnivå (EN 60704-2-1)

Vikt (utan tillbehör)

Med reservation för tekniska ändringar!
