MANUAL DE UTILIZADOR WD 3500P KARCHER

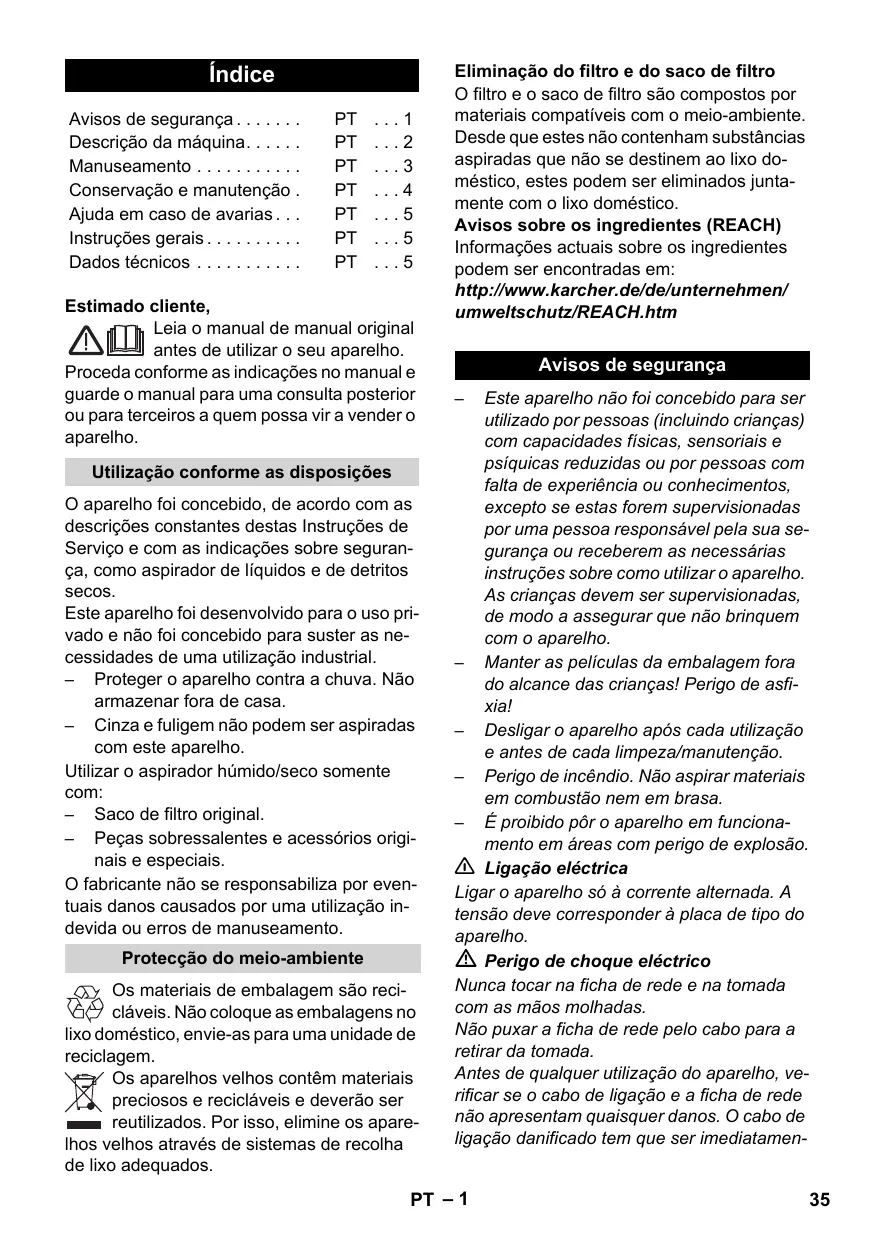

Índice Avisos de segurança . . . . . . . Descrição da máquina. . . . . . Manuseamento . . . . . . . . . . . Conservação e manutenção . Ajuda em caso de avarias . . . Instruções gerais . . . . . . . . . . Dados técnicos . . . . . . . . . . .

PT PT PT PT PT PT PT

...1 ...2 ...3 ...4 ...5 ...5 ...5

Estimado cliente, Leia o manual de manual original antes de utilizar o seu aparelho. Proceda conforme as indicações no manual e guarde o manual para uma consulta posterior ou para terceiros a quem possa vir a vender o aparelho. Utilização conforme as disposições O aparelho foi concebido, de acordo com as descrições constantes destas Instruções de Serviço e com as indicações sobre segurança, como aspirador de líquidos e de detritos secos. Este aparelho foi desenvolvido para o uso privado e não foi concebido para suster as necessidades de uma utilização industrial. – Proteger o aparelho contra a chuva. Não armazenar fora de casa. – Cinza e fuligem não podem ser aspiradas com este aparelho. Utilizar o aspirador húmido/seco somente com: – Saco de filtro original. – Peças sobressalentes e acessórios originais e especiais. O fabricante não se responsabiliza por eventuais danos causados por uma utilização indevida ou erros de manuseamento. Protecção do meio-ambiente Os materiais de embalagem são recicláveis. Não coloque as embalagens no lixo doméstico, envie-as para uma unidade de reciclagem. Os aparelhos velhos contêm materiais preciosos e recicláveis e deverão ser reutilizados. Por isso, elimine os aparelhos velhos através de sistemas de recolha de lixo adequados.

Eliminação do filtro e do saco de filtro O filtro e o saco de filtro são compostos por materiais compatíveis com o meio-ambiente. Desde que estes não contenham substâncias aspiradas que não se destinem ao lixo doméstico, estes podem ser eliminados juntamente com o lixo doméstico. Avisos sobre os ingredientes (REACH) Informações actuais sobre os ingredientes podem ser encontradas em: http://www.karcher.de/de/unternehmen/ umweltschutz/REACH.htm

Avisos de segurança Este aparelho não foi concebido para ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais e psíquicas reduzidas ou por pessoas com falta de experiência ou conhecimentos, excepto se estas forem supervisionadas por uma pessoa responsável pela sua segurança ou receberem as necessárias instruções sobre como utilizar o aparelho. As crianças devem ser supervisionadas, de modo a assegurar que não brinquem com o aparelho. – Manter as películas da embalagem fora do alcance das crianças! Perigo de asfixia! – Desligar o aparelho após cada utilização e antes de cada limpeza/manutenção. – Perigo de incêndio. Não aspirar materiais em combustão nem em brasa. – É proibido pôr o aparelho em funcionamento em áreas com perigo de explosão. 몇 Ligação eléctrica Ligar o aparelho só à corrente alternada. A tensão deve corresponder à placa de tipo do aparelho.  Perigo de choque eléctrico Nunca tocar na ficha de rede e na tomada com as mãos molhadas. Não puxar a ficha de rede pelo cabo para a retirar da tomada. Antes de qualquer utilização do aparelho, verificar se o cabo de ligação e a ficha de rede não apresentam quaisquer danos. O cabo de ligação danificado tem que ser imediatamen–

te substituído pela assistência técnica ou por um electricista autorizado. Para evitar acidentes relacionados com a electricidade, recomendamos utilizar tomadas com disjuntor de corrente de defeito intercalado (máx. 30 mA corrente de activação nominal).  Atenção Determinadas substâncias podem, com o ar aspirado, formar gáses explosivos ou misturas por meio de turbulências! Nunca aspire as seguintes substâncias: – Gases, líquidos e pós (pó reactivo) explosivos ou inflamáveis – Pós reactivos de metal (p. ex. alumínio, magnésio, zinco) em combinação com detergentes altamente alcalinos e ácidos – Ácidos e soluções alcalinas fortes não diluídas – Solventes orgânicos (p. ex. gasolina, diluente de tintas, acetona, óleo combustível). Além disso, estes materiais podem ter efeitos negativos sobre os materiais utilizados no aparelho.

Interruptor do aparelho (LIG/ DESL) (com tomada incorporada)  Posição I: aspirar ou soprar. Posição II: aspiração automática com ferramenta eléctrica conectada Posição 0: O aparelho e a ferramenta eléctrica ligada estão desligados. Tomada do aparelho Aviso: ter atenção à potência máxima de conexão (ver capítulo "Dados técnicos").  Para a ligação de uma ferramenta eléctrica. (ver descrição / figura ) Pega para portar

 Segurar o aparelho na pega de transporte para transportar o aparelho. Gancho de cabo

Descrição da máquina Ver figuras na página desdobrável!  Este manual de instruções descreve os modelos base dos aspiradores húmidos/secos apresentados na capa.  As figuras mostram o equipamento máximo. O equipamento e os acessórios variam consoante o modelo. Verifique o conteúdo da embalagem a respeito de acessórios não incluídos ou danos. No caso de danos provocados durante o transporte, informe o seu revendedor. incluído no volume de fornecimento possíveis acessórios Ligação do tubo flexível de aspiração  Para ligar a mangueira de aspiração para os trabalhos de aspiração. (ver descrição / figura )

Interruptor do aparelho (LIG/ DESL) (sem tomada incorporada)  Posição I: aspirar ou soprar. Posição 0: aparelho desligado.

 Para guardar o cabo de alimentação. (ver descrição / figura

 Conectar a mangueira de aspiração na ligação de sopro, a função de sopro é activada. (ver descrição / figura ) Fecho do recipiente

 Puxar para fora para abrir e pressionar para dentro para fechar. (ver descrição / figura ) Posição de estacionamento

 Para desligar o bocal de pavimentos du-

rante interrupções do trabalho. (ver descrição / figura )

Depósito dos acessórios

 O encaixe dos acessórios permite guardar tubos de aspiração e bocais de aspiração no aparelho. (ver descrição / figura ) Rolo de guia

 No acto de entrega os rolos de guia estão guardados no recipiente. Estes devem ser montados antes da colocação em funcionamento. (ver descrição / figura ) Saco-filtro Aviso: para a aspiração húmida não pode ser utilizado nenhum saco de filtro!  Recomendação: montar o saco de filtro para aspirar pó fino. (ver descrição / figura ) Filtro de cartucho (já incorporado no aparelho)  O filtro de cartucho tem que ser utilizado durante a aspiração húmida e a aspiração a seco. Aviso: um filtro de cartucho húmido deve secar antes de ser utilizado na aspiração a seco. (ver descrição / figura ) Tubo flexível de aspiração com manípulo  Pressionar o tubo de aspiração contra a ligação até encaixar. (ver descrição / figura ) Para retirar basta premir a patilha (com o polegar) e retirar o tubo de aspiração. Tubos de aspiração 2 x 0,5 m

Bocal para pavimentos (com encaixes)  Para aspirar superfícies duras e carpetes deve-se utilizar o encaixe adequado. (ver descrição / figura ) Superfícies duras, aspirar a húmido: utilizar dispositivo com dois lábios de borracha (resp., com lábio de borracha e tiras de cerda). Superfícies duras, aspirar a seco: utilizar dispositivo com 2 cerdas (resp., com lábio de borracha e tiras de cerda). Carpetes, aspirar a húmido e aspirar a seco: trabalhar sem dispositivo (encaixe). Adaptador

 Para ligar o tubo flexível de aspiração com uma ferramenta eléctrica. (ver descrição / figura )  Se necessário deve-se utilizar uma faca para adaptar o adaptador ao diâmetro de ligação da ferramenta eléctrica.

Antes de colocar em funcionamento

 Figura Montar os componentes soltos na embalagem no aparelho, antes de proceder à colocação em funcionamento.  Figura Recomendação: montar o saco de filtro para aspirar pó fino. Colocação em funcionamento

 Encaixar os dois tubos de aspiração e conectar com o tubo flexível de aspiração. (ver descrição / figura ) Bocal para juntas

 Para cantos, juntas, radiadores e áreas de difícil acesso.

Trabalhar sempre com o filtro de cartucho no aparelho, tanto durante a aspiração de líquidos ou de detritos sólidos!

 Figura Ligar os acessórios.

 Figura Ligar a ficha de rede.

 Figura Ligar o aparelho.

menta eléctrica, a turbina de aspiração continua a trabalhar durante cerca de 5 segundos, de modo a aspirar a sujidade residual.

Trabalhar apenas com filtro de cartucho seco!  Recomendação: montar o saco de filtro para aspirar pó fino. (ver descrição / figura ) O nível de enchimento do saco de filtro depende do tipo de sujidade aspirada. Para pó fino, areia, etc. é necessário substituir o saco de filtro com maior frequência. Sacos de filtro cheios podem rebentar, pelo que é necessário que estes sejam substituídos atempadamente.  Atenção: aspirar cinza e fuligem apenas com um separador prévio (n.º de encomenda 2.863-139).

Função de sopro Limpeza de locais de difícil acesso ou onde não é possível aspirar (p. ex. folhagem sobre brita).  Figura Conectar a mangueira de aspiração na ligação de sopro, a função de sopro é activada. Interromper o funcionamento

 Desligar o aparelho.  Figura Engatar o bocal de pavimento na posição de estacionamento.

 Para aspirar humidade ou líquidos, encaixar os acessórios desejados nos tubos de aspiração ou directamente no punho. 몇 Atenção: Não utilize saco-filtro! Se houver formação de espuma ou saída de líquidos, desligue imediatamente o aparelho! Aviso: Quando o recipiente estiver cheio, o flutuador fecha a abertura de aspiração e o aparelho funciona com uma rotação mais elevada. Desligue imediatamente o aparelho e esvazie o recipiente.

 Desligue o aparelho e retire a ficha de rede. Esvaziar o recipiente  Figura Remover a cabeça do aparelho e esvaziar o recipiente. Guardar a máquina  Figura Arrumar o cabo de rede e os acessórios no aparelho. Guarde o aparelho em locais secos.

Trabalhar com ferramentas eléctricas

 Se necessário deve-se utilizar uma faca para adaptar o adaptador ao diâmetro de ligação da ferramenta eléctrica.  Figura Encaixar o adaptador na pega do tubo flexível de aspiração e ligar à conexão da ferramenta eléctrica. Inserir a ficha de rede da ferramenta eléctrica no aspirador.  Figura Ajustar o aspirador na posição II e iniciar os trabalhos. Aviso: Assim que a ferramenta eléctrica for activada, a turbina de aspiração entra em funcionamento com um atraso de 0,5 segundos. Assim que desligar a ferra-

Conservação e manutenção

 Perigo Antes de efectuar trabalhos de conservação e de manutenção desligar o aparelho e retirar a ficha de rede. Os trabalhos de reparação e trabalhos em componentes eléctricos só devem ser executados pelo Serviço de Assistência Técnica autorizado. 몇 Atenção Não utilize produtos abrasivos, produtos para a limpeza de vidros ou universais! Nunca mergulhe o aparelho em água.

 Limpe o aparelho e os acessórios de plástico com um produto para limpeza de plásticos corrente.  Lavar o recipiente e os acessórios com água e secar antes de utilizar novamente.  Figura Limpar o filtro de cartucho, se necessário, apenas sob água corrente, não esfregar nem escovar. Deixar secar totalmente antes de montar.

Encomenda de peças sobressalentes e acessórios especiais No final das Instruções de Serviço encontra uma lista das peças de substituição mais necessárias. As peças sobressalentes e acessórios podem ser adquiridos junto do seu revendedor ou em cada filial da KÄRCHER. (Endereços no verso)

Ajuda em caso de avarias Perda da potência de aspiração Verifique os seguintes pontos se o rendimento de aspiração do seu aparelho diminuir.  Os acessórios, os tubos de aspiração e o tubo flexível de aspiração estão entupidos. Remova a obstrução com um pau.  Saco do filtro está cheio; inserir novo saco. (ver descrição / figura )  Filtro de cartucho está sujo; sacudir o filtro de cartucho e lavar com água corrente, se necessário. (ver descrição / figura )  Trocar um filtro de cartucho danificado.

Os dados técnicos encontram-se na página IV. A seguir é fornecida uma explicação sobre os símbolos utilizados. Tensão Potência Pnom Potência Pmáx Potência máx. de ligação da tomada do aparelho Protecção de rede (de acção lenta) Volume do recipiente

Admissão de água com a pega

Garantia Em cada país são válidas as condições de garantia emitidas pelas nossas Empresas de Comercialização competentes. Eventuias avarias no aparelho, durante o período de garantía, serão reparadas sem encargos para o cliente, desde que se trate de um defeito de material ou de fabricação. Em caso de garantia, dirija-se ao seu revendedor ou ao Serviço Técnico mais próximo, com o aparelho e documento de compra. (Endereços no verso)

Admissão de água com o bocal de pavimento Cabo de rede Nível de pressão acústica (EN 60704-2-1) Peso (sem acessórios) Reservados os direitos a alterações técnicas!

Serviço de assistência técnica Em caso de dúvidas ou avarias, a nossa filial KÄRCHER local está à sua disposição. (Endereços no verso)
