MODE D'EMPLOI WD 3500P KARCHER

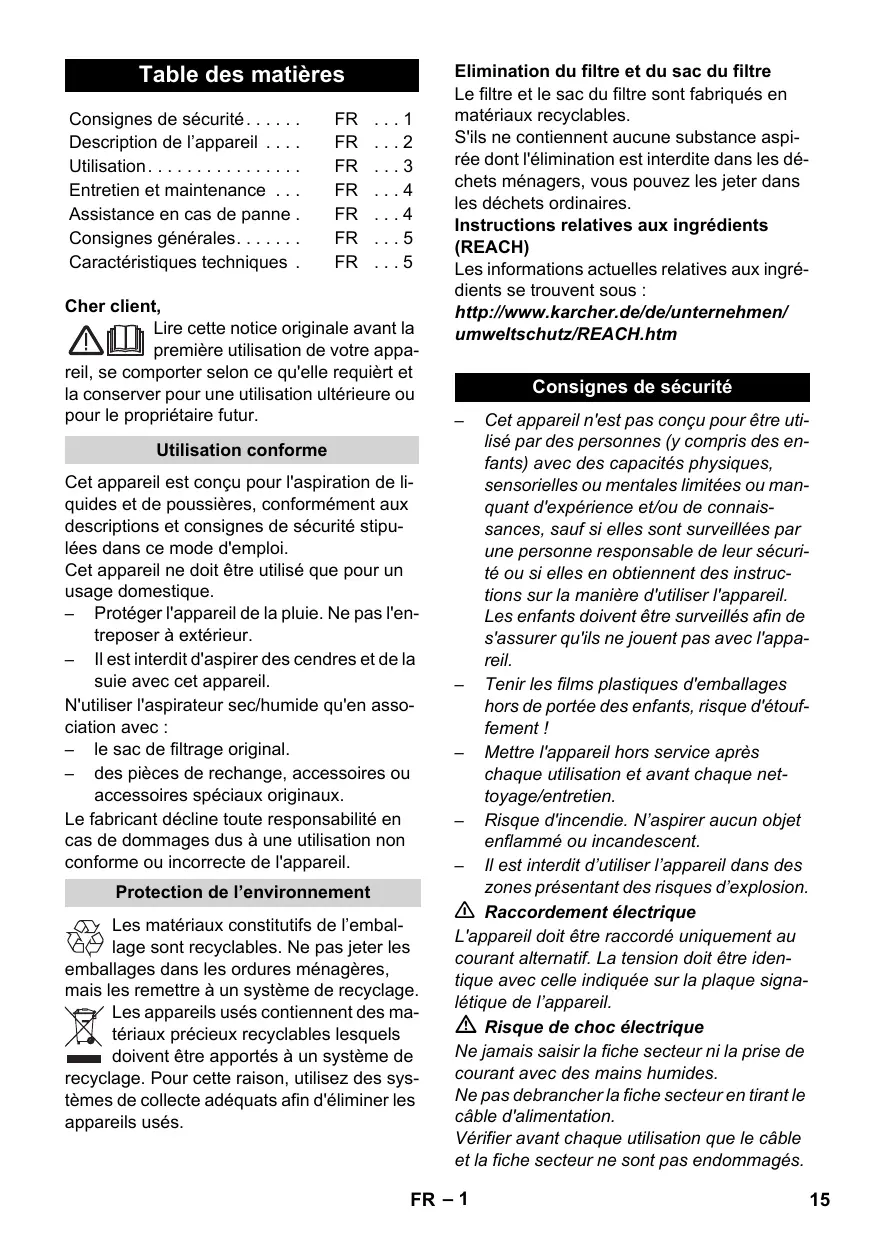

Consignes de sécurité..... FR ... 1
Description de l'appareil .... FR ... 2
Utilisation.... FR ... 3
Entretien et maintenance ... FR ... 4
Assistance en cas de panne. FR ... 4
Consignes générales..... FR ... 5
Caractéristiques techniques . FR ... 5
Cher client,
Lire cette notice originale avant la première utilisation de votre appareil, se comporter selon ce qu'elle requièrt et la conserver pour une utilisation ultérieure ou pour le propriétaire futur.
Cet appareil est conçu pour l'aspiration de liquides et de poussières, conformément aux descriptions et consignes de sécurité stipulées dans ce mode d'emploi.
Cet appareil ne doit être utilisé que pour un usage domestique.
- Protéger l'appareil de la pluie. Ne pas l'entreposer à extérieur.
- Il est interdit d'aspirer des cendres et de la suie avec cet appareil.
N'utiliser l'aspirateur sec/humide qu'en association avec :
– le sac de filtrage original.
- des pièces de rechange, accessoires ou accessoires spéciaux originaux.
Le fabricant décline toute responsabilité en cas de dommages dus à une utilisation non conforme ou incorrecte de l'appareil.
Protection de l'environnement
Les matériaux constitutifs de l'emballage sont recyclables. Ne pas jeter les emballages dans les ordures ménagères, mais les remettre à un système de recyclage.
Les appareils usés contiennent des matériaux précieux recyclables lesquels ■ doivent être apportés à un système de recyclage. Pour cette raison, utilisez des systèmes de collecte adéquats afin d'éliminer les appareils usés.
Elimination du filtre et du sac du filtre
Le filtre et le sac du filtre sont fabriqués en matériaux recyclables.
S'ils ne contiennent aucune substance aspirée dont l'élimination est interdite dans les déchets ménagers, vous pouvez les jeter dans les déchets ordinaires.
Instructions relatives aux ingrédients (REACH)
Les informations actuelles relatives aux ingrédients se trouvent sous :
Consignes de sécurité
- Cet appareil n'est pas conçu pour être utilisé par des personnes (y compris des enfants) avec des capacités physiques, sensorielles ou mentales limitées ou manquant d'expérience et/ou de connaissances, sauf si elles sont surveillées par une personne responsable de leur sécurité ou si elles en obtiennent des instructions sur la manière d'utiliser l'appareil.
Les enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec l'appareil.
- Tenir les films plastiques d'emballages hors de portée des enfants, risque d'étouffement !
- Mettre l'appareil hors service après chaque utilisation et avant chaque nettoyage/entretien.
- Risque d'incendie. N'aspirer aucun objet enflammé ou incandescent.
- Il est interdit d'utiliser l'appareil dans des zones présentant des risques d'explosion.
⚠️ Raccordement électrique
L'appareil doit être raccordé uniquement au courant alternatif. La tension doit être identique avec celle indiquée sur la plaque signalétique de l'appareil.
⚠ Risque de choc électrique
Ne jamais saisir la fiche secteur ni la prise de courant avec des mains humides.
Ne pas debrancher la fiche secteur en tirant le câble d'alimentation.
Vérifier avant chaque utilisation que le câble et la fiche secteur ne sont pas endommagés.
Un câble d'alimentation endommagé doit immédiatement être remplacé par le service après-vente ou un électricien agréé.
Pour éviter des accidents électriques nous recommandons d'utiliser des prises de courant avec un interrupteur de protection contre les courants de fuite placé en amont (courant de déclenchement nominal maximal de 30 mA).
⚠ Attention
Des substances déterminées peuvent provoquer la formation de vapeurs ou de mélanges explosifs par tourbillonnement avec l'air aspiré.
Ne jamais aspirer les substances suivantes:
- Des gazes, liquides et poussières (poussières réactives) explosifs ou inflammables
- Poussières réactives de métal (p.ex. aluminium, magnésium, zinc) en rapport avec des détergents alcalins et acides
- Acides forts et lessives non diluées
- Solvants organiques (p.ex. essence, dilutif de couleur, acétone, fuel).
Par ailleurs, elles peuvent s'avérer agressives pour les matériaux utilisés sur l'appareil.
Description de l'appareil
Illustrations, cf. côté escamotable !
Ces instructions de service décrivent les modèles de base des aspirateurs sec/humide répertoriés sur la page de garde.
■ Les illustrations montrant l'équipement complet, il peut y avoir des différences au niveau de l'équipement et des accessoires livrés, suivant le modèle.
Contrôler le matériel lors du déballage pour constater des accessoires manquants ou des dommages. Si des dégâts dus au transport sont constatés, il faut en informer le reven- deur.
- inclus dans la fourniture
○ accessoires possibles
1 Raccord du tuyau d'aspiration
→ Pour le raccord du tuyau d'aspiration lors de l'aspiration.
(voir la description / illustration B1)
2
Interrupteur MARCHE/ARRET
(sans prise de courant montée)
→ Position I : aspirer ou souffler.
Position 0: appareil hors circuit.
2
Interrupteur MARCHE/ARRET
(avec prise de courant montée)
→ Position I : aspirer ou souffler.
Position II : aspiration automatique avec outil électrique raccordé
Position 0: L'appareil et l'outil électrique raccordé sont mis hors service
3
Prise de courant de l'appareil
Remarque : respecter la puissance de connexion maxi (voir le chapitre « caractéristiques techniques »).
→ Pour le raccord d'un outil électrique.
(voir la description / illustration Ⓔ1)
4
Poignée de transport
→ Porter l'appareil à l'aide de la poignée pour le transporter.
5
Crochet de câble
→ Pour ranger le câble de raccordement. (voir la description / illustration F2)
6
Raccord de soufflerie
→ Insérer le flexible d'aspiration dans le raccord de soufflage pour activer la fonction de soufflage.
(voir la description / illustration D1)
7
Dispositif de verrouillage de la cuve
→ Le tirer vers l'extérieur pour l'ouvrir et le presser vers l'intérieur pour le verrouiller. (voir la description / illustration A1)
8
Position de stationnement
→ Pour déposer la buse de sol pendant les interruptions de travail.
(voir la description / illustration E1)
9
Range-accessoires
→ Le logement des accessoires permet le rangement de tuyaux d'aspiration et de buses d'aspiration sur l'appareil.
(voir la description / illustration F2)
10 Galet de direction
→ À la livraison, les roulettes sont logées dans le réservoir et doivent être montées avant la mise en service.
(voir la description / illustration A1)
11 Sac filtrant
Remarque : pour l'aspiration humide, le sac filtrant ne doit pas être mise en place !
→ Recommandation : Mettre le sac filtrant en place pour aspirer les poussières fines. (voir la description / illustration A2)
12 Filtre-cartouche
(déjà mise en place dans l'appareil)
→ La cartouche filtrante doit toujours être mise en place, aussi bien pour l'aspiration humide que pour l'aspiration à sec.
Remarque : avant de les utiliser pour l'aspiration à sec, laisser sécher les car-touches filtrantes mouillées.
(voir la description / illustration 61)
13 Flexible d'aspiration avec poignée
→ Enfoncer le flexible d'aspiration dans le raccord jusqu'à ce qu'il s'encliquette. (voir la description / illustration B1) Pour le retirer, presser le cran d'arrêt du pouce et retirer le flexible d'aspiration.
14 Tubes d'aspiration 2 x 0,5 m
→ Assembler les deux tubes d'aspiration et les relier au flexible d'aspiration.
(voir la description / illustration B1)
15 Suceur fente
→ Pour les arêtes, les joints, les radiateurs et les zones difficilement accessibles.
16 Buse de sol (avec inserts)
→ Pour l'aspiration de sols durs et de mo-
quettes, utiliser l'insert approprié.
(voir la description / illustration B1)
Sols durs, aspiration mouillée : utiliser
l'insert avec 2 lèvres en caoutchouc (ou
avec lèvre en caoutchouc et brosse).
Sols durs, aspiration sèche : utiliser l'in-sert avec 2 brosses (ou avec lèvre en caoutchouc et brosse).
Moquettes, aspiration mouillée et aspiration sèche : travailler sans insert.
17 Adaptateur
→ Pour relier le flexible d'aspiration à un outil électrique.
(voir la description / illustration C1)
→ Si nécessaire, adapter l'adaptateur avec un couteau au diamètre de raccord de l'outil électrique.
Utilisation
⚠ Travailler toujours avec filtre car-touche posé, ou à l'aspiration de poussières ou à l'aspiration liquides!
Avant la mise en service
→ Illustration A 1
Monter les pièces jointes en vrac à l'appareil avant la mise en service.
→ Illustration A 2
Recommandation : mettre le sac filtrant en place pour aspirer les poussières fines.
Mise en service
→ Illustration B 1
Raccorder les accessoires.
→ Illustration B 2
Brancher la fiche secteur.
→ Illustration B 3
Allumer l'appareil.
Aspiration de poussières
⚠ Travailler uniquement avec un filtre cartouche sec!
→ Recommandation : mettre le sac filtrant en place pour aspirer les poussières fines. (voir la description / illustration A2)
Le niveau de remplissage du sac à poussière dépend de la saleté aspirée.
En cas de poussière fine, sable etc... le sac à poussière doit être changé plusieurs fois.
Les sac filtrants colmatés pouvant éclater, remplacer le sac filtrant à temps !
→ Attention : en cas d'aspiration de cendre et de suie, utiliser le préséparateur (n° de commande 2.863-139).
Aspiration humide
Pour aspirer l'humidité, ou bien le mouillé, brancher l'accessoire souhaité sur le tube d'aspiration, ou bien directement sur la poignée.
Attention :
Ne pas utiliser de sachet filtre !
Eteindre l'appareil immédiatement en cas de formation de mousse ou de sortie de liquide!
Remarque : Dès que la cuve est pleine, un flotteur obture l'ouverture d'aspiration et la vitesse de rotation augmente. Arrêter immédiatement l'appareil et vider la cuve.
Travailler avec des outils électriques
→ Si nécessaire, adapter l'adaptateur avec un couteau au diamètre de raccord de l'outil électrique.
→ Illustration C1
Fixer l'adaptateur sur la poignée du flexible d'aspiration et le raccorder à l'outil électrique.
Brancher la fiche de secteur de l'outil électrique sur l'aspirateur.
→ Illustration C2
Positionner l'aspirateur sur la position II et commencer avec le travail.
Remarque : Dès que l'outil électrique est mis en marche, la turbine d'aspiration démarre 0,5 secondes retardée. Si l'outil électrique est mis hors service, la turbine d'aspiration poursuit encore env. 5 secondes pour absorber la saleté résiduelle dans le tuyau flexible d'aspiration.
Soufflage
Nettoyage d'endroits difficilement accessibles ou là ou l'aspiration s'avère impossible, par exemple feuilles sur lit de cailloux.
→ Illustration D1
Insérer le flexible d'aspiration dans le raccord de soufflage pour activer la fonction de soufflage.
Interrompre le fonctionnement
→ Mettre l'appareil hors tension.
→ Illustration E1
Accrocher la buse de sol en position de repos.
Fin de l'utilisation
→ Eteindre l'appareil et retirer la fiche du secteur.
Vider le réservoir
→ Illustration F1
Enlever la tête de l'appareil et vider le réservoir.
Ranger l'appareil
→ Illustration F2
Ranger le câble de raccordement et les accessoires sur l'appareil. Stocker l'appareil dans des locaux secs.
Entretien et maintenance
⚠️ Danger
Avant tout travail d'entretien et de maintenance, mettre l'appareil hors tension et débrancher la fiche secteur.
Seul le service après-vente agréé est autorisé à effectuer des travaux de réparation ou des travaux concernant les pièces électriques de l'appareil.
Attention
N'utiliser aucun produit moussant, pour vitres ou multi-usage ! Ne jamais plonger l'appareil dans l'eau.
→ Entretenir l'appareil et les accessoires plastique au moyen d'un nettoyant plastique disponible dans le commerce.
→ Rincer cuve et accessoires à l'eau si nécessaire et les sécher avant toute réutilisation.
→ Illustration G 1
Si nécessaire, ne nettoyer la cartouche filtrante qu'à l'eau claire, sans la frotter, ni la brosser. La faire complètement sécher avant le montage.
Assistance en cas de panne
Faible puissance d'aspiration
Si la puissance d'aspiration baisse, veuillez vérifier les points suivants.
→ Accessoires, tuyau d'aspiration ou tubes d'aspiration colmatés, éliminer le colmatage avec un bâton.
→ Le sac filtrant est plein ; mettre un nouveau sac filtrant en place.
(voir la description / illustration A2)
→ La cartouche filtrante est encrassée ; la tapper et la nettoyer à l'eau claire si nécessaire.
(voir la description / illustration G1)
→ Remplacer la cartouche filtrante endommagée.
Consignes générales
Garantie
Dans chaque pays, les conditions de garantie en vigueur sont celles publiées par notre société de distribution responsable. Nous éliminons gratuitement d'éventuelles pannes sur l'appareil au cours de la durée de la garantie, dans la mesure où une erreur de matériau ou de fabrication en sont la cause. En cas de recours en garantie, il faut s'adresser avec le bon d'achat au revendeur respectif ou au prochain service après-vente.
(Adresse au dos)
Service après-vente
Notre succursale Kärcher® se tient à votre entière disposition pour d'éventuelles questions ou problèmes.
(Adresse au dos)
Commande de pièces détachées et d'accessoires spécifiques
Une sélection des pièces de rechange utilisées le plus se trouve à la fin du mode d'emploi.
Vous obtiendrez des pièces détachées et des accessoires chez votre revendeur ou auprès d'une filiale Kärcher®.
(Adresse au dos)
Caractéristiques techniques
Les caractéristiques techniques se trouvent à la page IV. Ci-après, l'explication des symboles qui y sont utilisés.
Tension
Puissance P_nom
Puissance P_max
Puissance de raccordement max. de la prise
Protection du réseau (à action retardée)
Volume de la cuve
Arrivée d'eau avec poignée
Arrivée d'eau avec buse de sol
Câble d'alimentation
Niveau de pression acoustique (EN 60704-2-1)
Poids (sans accessoire)
Sous réserve de modifications techniques !
