MANUALE UTENTE WD 3500P KARCHER

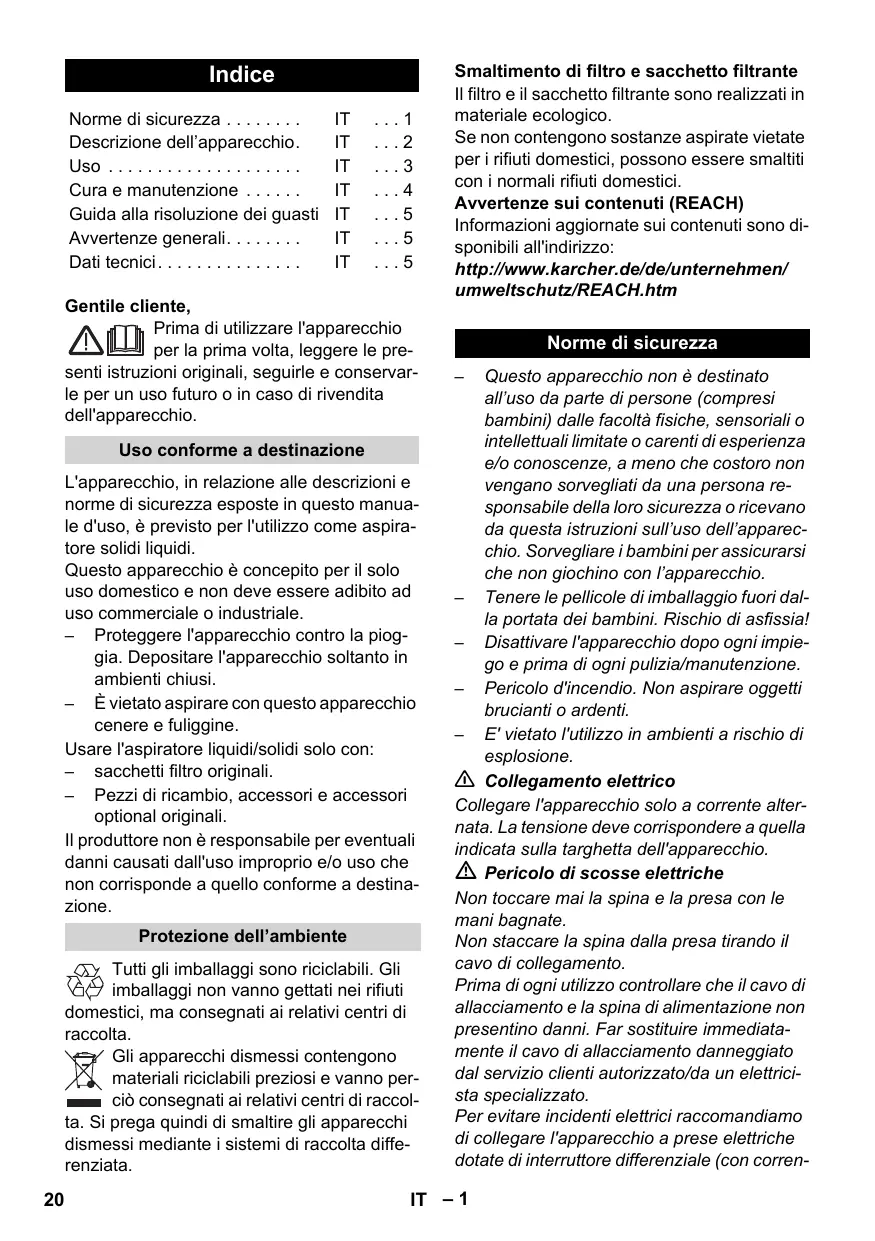

Indice Norme di sicurezza ... Descrizione dell’apparecchio. Uso ... Cura e manutenzione ... Guida alla risoluzione dei guasti Avvertenze generali... Dati tecnici ...

Gentile cliente, Prima di utilizzare l'apparecchio per la prima volta, leggere le presenti istruzioni originali, seguirle e conservarle per un uso futuro o in caso di rivendita dell'apparecchio. Uso conforme a destinazione L'apparecchio, in relazione alle descrizioni e norme di sicurezza esposte in questo manuale d'uso, è previsto per l'utilizzo come aspiratore solidi liquidi. Questo apparecchio è concepito per il solo uso domestico e non deve essere adibito ad uso commerciale o industriale. – Proteggere l'apparecchio contro la pioggia. Depositare l'apparecchio soltanto in ambienti chiusi. – È vietato aspirare con questo apparecchio cenere e fuliggine. Usare l'aspiratore liquidi/solidi solo con: – sacchetti filtro originali. – Pezzi di ricambio, accessori e accessori optional originali. Il produttore non è responsabile per eventuali danni causati dall'uso improprio e/o uso che non corrisponde a quello conforme a destinazione. Protezione dell’ambiente Tutti gli imballaggi sono riciclabili. Gli imballaggi non vanno gettati nei rifiuti domestici, ma consegnati ai relativi centri di raccolta. Gli apparecchi dismessi contengono materiali riciclabili preziosi e vanno perciò consegnati ai relativi centri di raccolta. Si prega quindi di smaltire gli apparecchi dismessi mediante i sistemi di raccolta differenziata.

Smaltimento di filtro e sacchetto filtrante Il filtro e il sacchetto filtrante sono realizzati in materiale ecologico. Se non contengono sostanze aspirate vietate per i rifiuti domestici, possono essere smaltiti con i normali rifiuti domestici. Avvertenze sui contenuti (REACH) Informazioni aggiornate sui contenuti sono disponibili all'indirizzo: http://www.karcher.de/de/unternehmen/ umweltschutz/REACH.htm Norme di sicurezza Questo apparecchio non è destinato all’uso da parte di persone (compresi bambini) dalle facoltà fisiche, sensoriali o intellettuali limitate o carenti di esperienza e/o conoscenze, a meno che costoro non vengano sorvegliati da una persona responsabile della loro sicurezza o ricevano da questa istruzioni sull’uso dell’apparecchio. Sorvegliare i bambini per assicurarsi che non giochino con l’apparecchio. – Tenere le pellicole di imballaggio fuori dalla portata dei bambini. Rischio di asfissia! – Disattivare l'apparecchio dopo ogni impiego e prima di ogni pulizia/manutenzione. – Pericolo d'incendio. Non aspirare oggetti brucianti o ardenti. – E' vietato l'utilizzo in ambienti a rischio di esplosione. 몇 Collegamento elettrico Collegare l'apparecchio solo a corrente alternata. La tensione deve corrispondere a quella indicata sulla targhetta dell'apparecchio. Pericolo di scosse elettriche Non toccare mai la spina e la presa con le mani bagnate. Non staccare la spina dalla presa tirando il cavo di collegamento. Prima di ogni utilizzo controllare che il cavo di allacciamento e la spina di alimentazione non presentino danni. Far sostituire immediatamente il cavo di allacciamento danneggiato dal servizio clienti autorizzato/da un elettricista specializzato. Per evitare incidenti elettrici raccomandiamo di collegare l'apparecchio a prese elettriche dotate di interruttore differenziale (con corren– IT – 1 te differenziale nominale I dn non superiore a 30 mA). Attenzione Determinate sostanze possono formare Insieme all’aria di aspirazione vapori e miscele esplosivi. Non aspirare mai le seguenti sostanze: – gas esplosivi o infiammabili, liquidi e polveri (polveri reattive) – Polveri di metallo reattive (ad es. alluminio, magnesio, zinco) insieme a detergenti fortemente alcalini ed acidi – Acidi e soluzioni alcaline allo stato puro – Soluzioni organiche (ad es. benzina, diluenti per vernici, acetone o gasolio). Queste sostanze possono inoltre corrodere i materiali dell’apparecchio. Posizione II: Aspirazione automatica con utensile elettrico collegato Posizione 0: l’apparecchio e l’utensile elettrico collegato sono spenti Presa dell'apparecchio Nota: Rispettare la capacità massima di collegamento (vedi capitolo "Dati tecnici"). Per il collegamento di un utensile elettrico. (vedi descrizione / figura Maniglia trasporto Per il trasporto afferrare l'apparecchio all'apposito manico. Gancio per cavo Per conservare il cavo di allacciamento alla rete. (vedi descrizione / figura Descrizione dell’apparecchio Figure riportate sulla pagina pieghevole! Le presenti istruzioni per l'uso descrivono i modelli base degli aspiratori liquidi/solidi riportati in copertina. Le figure illustrano la dotazione massima. In base al modello sussistono delle differenze nella dotazione e gli accessori forniti. Durante il disimballaggio controllare l'eventuale mancanza di accessori o la presenza di danni del contenuto. Nel caso in cui si riscontrino danni dovuti al trasporto, informare immediatamente il proprio rivenditore. compreso nella fornitura possibile accessorio Raccordo tubo flessibile di aspirazione Per il collegamento del tubo flessibile per l'aspirazione. (vedi descrizione / figura Interruttore dell'apparecchio (ON/ OFF) (senza presa integrata) Posizione I: Aspirazione o soffiatura. Posizione 0: l'apparecchio è spento.

Raccordo di soffiatura Inserire il tubo flessibile di aspirazione nell'apposito attacco. In questo modo la funzione di soffiaggio è attivata. (vedi descrizione / figura Chiusura serbatoio Per aprire tirare verso l'esterno, per chiudere premere verso l'interno. (vedi descrizione / figura Posizione parcheggio Per depositare la bocchetta per pavimenti in caso di interruzioni di lavoro. (vedi descrizione / figura Alloggiamento accessori L'alloggiamento per gli accessori consente di conservare i tubi di aspirazione e le bocchette di aspirazione. (vedi descrizione / figura Ruota pivottante Le ruote pivottanti si trovano all’interno del Interruttore dell'apparecchio (ON/ OFF) (con presa integrata) Posizione I: Aspirazione o soffiatura. IT – 2 serbatoio e vanno ancora montate prima della messa in funzione. (vedi descrizione / figura

Sacchetto filtro Adattatore Nota: Per l'aspirazione di liquidi non usare alcun sacchetto filtro! Suggerimento: Per l'aspirazione di polvere fine inserire il sacchetto filtro. (vedi descrizione / figura Filtro a cartuccia (già montato nell'apparecchio) Il filtro a cartuccia deve essere inserito sempre, sia per l'aspirazione di liquidi che per l'aspirazione a secco. Nota: Prima di riutilizzare il filtro a cartuccia per l'aspirazione a secco è necessario asciugarlo. (vedi descrizione / figura Tubo flessibile di aspirazione con impugnatura Inserire il tubo flessibile di aspirazione nell'attacco e si aggancia. (vedi descrizione / figura Per la rimozione premere con il pollice ed estrarre il tubo flessibile di aspirazione. Tubi rigidi di aspirazione 2 x 0,5 m Collegare i due tubi di aspirazione e collegarli al tubo flessibile di aspirazione. (vedi descrizione / figura

Per il collegamento del tubo flessibile di aspirazione con l'utensile elettrico. (vedi descrizione / figura All'occorrenza adattare l'adattatore con un coltello al diametro di collegamento dell'utensile elettrico. Uso

Prima della messa in funzione Figura Prima della messa in funzione montare i componenti singoli dell'apparecchio. Figura Suggerimento: Per l'aspirazione di polvere fine inserire il sacchetto filtro. Messa in funzione Figura Montare gli accessori Figura Inserire la spina di alimentazione. Figura Accendere l'apparecchio. Bocchetta fessure Aspirazione a secco Per bordi, giunti, radiatori e zone difficil-

mente accessibili. Bocchetta pavimenti (con inserti) Per l'aspirazione di superfici dure e tappeti utilizzare l'inserto adatto. (vedi descrizione / figura Superfici dure, aspirazione di liquidi: Usare l'inserto con 2 labbra di gomma (o con labbra di gomma e fasce di setole). Superfici dure, aspirazione a secco: Usare l'inserto con 2 setole (o con labbra di gomma e fasce di setole). Tappeti, aspirazione di liquidi ed a secco: Lavorare senza inserto.

Lavorare sempre con il filtro a cartuccia inserito sia durante l'aspirazione a secco e di liquidi. Lavorare solo con il filtro a cartuccia asciutto. Suggerimento: Per l'aspirazione di polvere fine inserire il sacchetto filtro. (vedi descrizione / figura Il livello di riempimento del sacchetto filtrante dipende dallo sporco che viene aspirato. Nel caso di polveri fini, sabbia, ecc. sostituire spesso il sacchetto filtrante. Il sacchetto filtrante usurato può scoppiare, pertanto va sostituito in tempo! Attenzione: Per l'aspirazione di cenere e fuliggine, utilizzare un preseparatore (N. d'ordine 2.863-139). IT – 3 Aspirazione liquidi Interrompere il funzionamento Per aspirare l'umidità o liquidi montare l'accessorio sul tubo di aspirazione o direttamente sulla maniglia. 몇 Attenzione: Non usare il sacchetto filtro! In caso di formazione di schiuma o fuoriuscita di liquido, spegnere immediatamente l'apparecchio! Avviso: se il vano raccolta è pieno, un galleggiante chiude l'apertura di aspirazione e l'apparecchio gira ad una maggiore velocità. Spegnere immediatamente l'apparecchio e vuotare il vano raccolta. Lavori con utensili elettrici Spegnere l’apparecchio. Figura Agganciare la bocchetta per pavimenti nella posizione di parcheggio. Dopo l’uso Spegnere l'apparecchio e staccare la spina. Svuotare il contenitore Figura Rimuovere la testa dell'apparecchio e svuotare il serbatoio. Deposito dell’apparecchio Figura All'occorrenza adattare l'adattatore con un coltello al diametro di collegamento dell'utensile elettrico. Figura Inserire l'adattatore sulla maniglia del tubo flessibile di aspirazione e collegare con il raccordo dell'utensile elettrico. Inserire la spina dell'utensile elettrico nella presa dell'aspiratore. Figura Accendere l'aspiratore dalla posizione II e iniziare con i lavori. Nota: non appena l'utensile elettrico si accende, la turbina di aspirazione parte con un ritardo di 0,5 secondi. Quando l'utensile elettrico viene spento, la turbina di aspirazione continua a funzionare per altri 5 secondi circa per consentire di aspirare lo sporco residuo nel tubo di aspirazione. Funzione di soffiatura Pulizia di punti difficilmente accessibili o in cui l'aspirazione non è possibile, ad es. foglie dal letto di ghiaia. Figura Inserire il tubo flessibile di aspirazione nell'apposito attacco. In questo modo la funzione di soffiaggio è attivata. Collocazione cavo di allacciamento alla rete e accessori sull'apparecchio. Conservare l’apparecchio in luoghi asciutti. Cura e manutenzione Pericolo Prima di ogni intervento di cura e di manutenzione, spegnere l'apparecchio e staccare la spina. Lavori di riparazione e lavori sugli impianti elettrici possono essere effettuati solo dal servizio clienti autorizzato. 몇 Attenzione Non usare detergenti abrasivi, detergenti per il vetro o detergenti universali! Non immergere mai l'apparecchio in acqua. Pulire l'apparecchio e gli accessori in plastica con un normale detergente per materiale sintetico. Sciacquare all'occorrenza il contenitore e gli accessori con dell'acqua ed asciugarli prima del loro riutilizzo. Figura All'occorrenza pulire il filtro a cartuccia solo sotto acqua corrente; non strofinare o spazzolare. Asciugarlo completamente prima di inserirlo. IT – 4

Guida alla risoluzione dei guasti Dati tecnici Diminuzione della potenza di aspirazione I dati tecnici sono riportati a pagina IV. Di seguito la spiegazione dei simboli usati. Se la potenza di aspirazione dell'apparecchio diminuisce, controllare i seguenti punti. Accessori, tubo flessibile di aspirazione o tubi di aspirazione otturati. Eliminare le otturazioni con un bastoncino. Il sacchetto filtrante è pieno. Inserire un nuovo sacchetto. (vedi descrizione / figura Il filtro a cartuccia è sporco, battere il filtro a cartuccia ed all'occorrenza pulirlo sotto acqua corrente. (vedi descrizione / figura Sostituire il filtro a cartuccia danneggiato. Tensione Potenza Pnom Potenza Pmax Potenza di collegamento max. della presa dell'apparecchio Protezione rete (fusibile ritardato) Capacità vano raccolta Assorbimento di acqua con impugnatura Avvertenze generali Garanzia In tutti i paesi sono valide le condizioni di garanzia pubblicate dalla nostra società di vendita competente. Entro il termine di garanzia eliminiamo gratuitamente eventuali guasti all’apparecchio, se causati da un difetto di materiale o di produzione. Nei casi previsti dalla garanzia si prega di rivolgersi al proprio rivenditore, oppure al più vicino centro di assistenza autorizzato, esibendo lo scontrino di acquisto. (Indirizzo vedi retro) Assorbimento di acqua con bocchetta per pavimenti Cavo di alimentazione Pressione acustica (EN 60704-2-1) Peso (senza accessori) Con riserva di modifiche tecniche! Servizio assistenza In caso di domande o anomalie la filiale KÄRCHER è felice di poterla aiutare. (Indirizzo vedi retro) Ordinare ricambi e accessori speciali La lista dei pezzi di ricambio più comuni è riportata alla fine del presente manuale d'uso. I ricambi e gli accessori sono reperibili presso il rivenditore di fiducia o una filiale KÄRCHER. (Indirizzo vedi retro)
