BEDIENUNGSANLEITUNG WD 3500P KARCHER

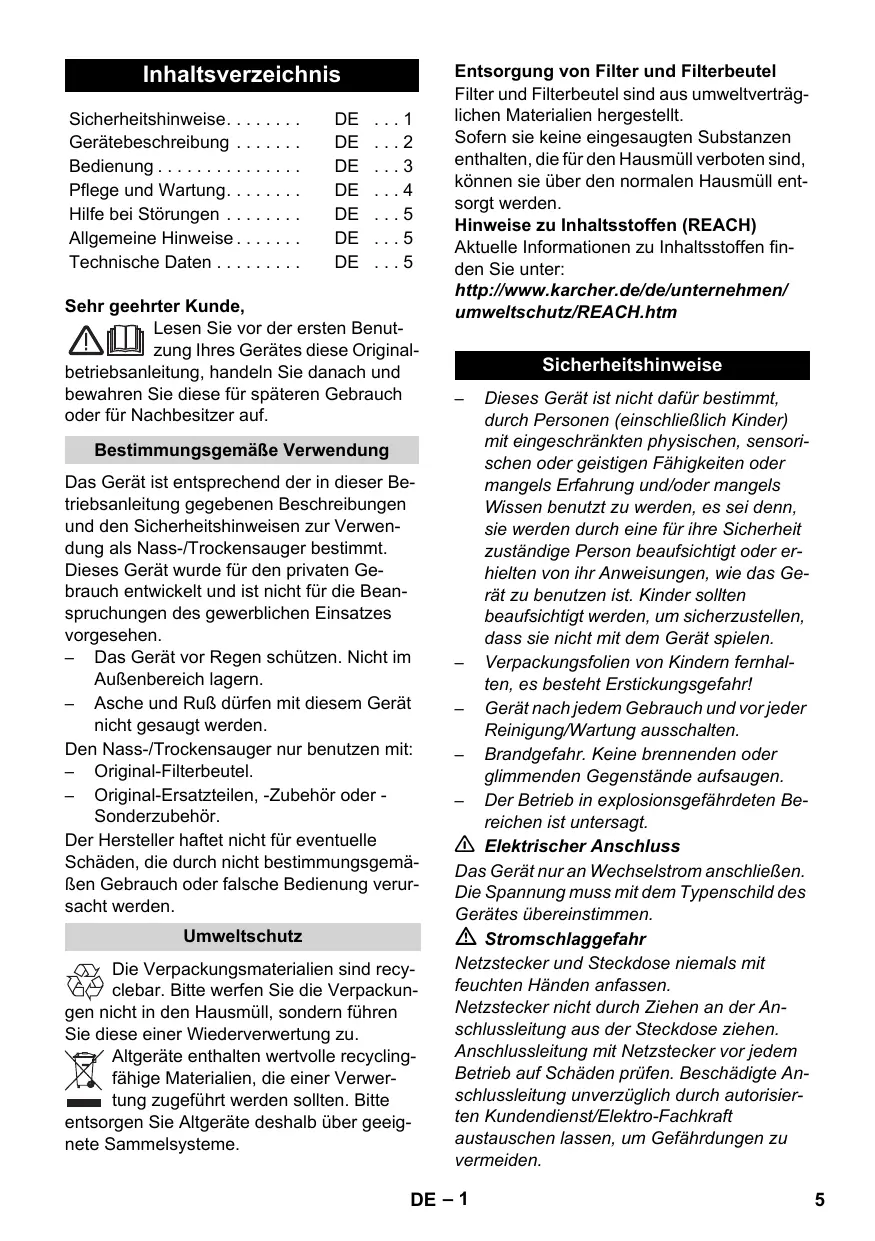

59645820 (02/12) Inhaltsverzeichnis Sicherheitshinweise... Gerätebeschreibung ... Bedienung ... Pflege und Wartung... Hilfe bei Störungen ... Allgemeine Hinweise ... Technische Daten ...

Sehr geehrter Kunde, Lesen Sie vor der ersten Benutzung Ihres Gerätes diese Originalbetriebsanleitung, handeln Sie danach und bewahren Sie diese für späteren Gebrauch oder für Nachbesitzer auf. Bestimmungsgemäße Verwendung Das Gerät ist entsprechend der in dieser Betriebsanleitung gegebenen Beschreibungen und den Sicherheitshinweisen zur Verwendung als Nass-/Trockensauger bestimmt. Dieses Gerät wurde für den privaten Gebrauch entwickelt und ist nicht für die Beanspruchungen des gewerblichen Einsatzes vorgesehen. – Das Gerät vor Regen schützen. Nicht im Außenbereich lagern. – Asche und Ruß dürfen mit diesem Gerät nicht gesaugt werden. Den Nass-/Trockensauger nur benutzen mit: – Original-Filterbeutel. – Original-Ersatzteilen, -Zubehör oder Sonderzubehör. Der Hersteller haftet nicht für eventuelle Schäden, die durch nicht bestimmungsgemäßen Gebrauch oder falsche Bedienung verursacht werden. Umweltschutz Die Verpackungsmaterialien sind recyclebar. Bitte werfen Sie die Verpackungen nicht in den Hausmüll, sondern führen Sie diese einer Wiederverwertung zu. Altgeräte enthalten wertvolle recyclingfähige Materialien, die einer Verwertung zugeführt werden sollten. Bitte entsorgen Sie Altgeräte deshalb über geeignete Sammelsysteme. Entsorgung von Filter und Filterbeutel Filter und Filterbeutel sind aus umweltverträglichen Materialien hergestellt. Sofern sie keine eingesaugten Substanzen enthalten, die für den Hausmüll verboten sind, können sie über den normalen Hausmüll entsorgt werden. Hinweise zu Inhaltsstoffen (REACH) Aktuelle Informationen zu Inhaltsstoffen finden Sie unter: http://www.karcher.de/de/unternehmen/ umweltschutz/REACH.htm Sicherheitshinweise Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. – Verpackungsfolien von Kindern fernhalten, es besteht Erstickungsgefahr! – Gerät nach jedem Gebrauch und vor jeder Reinigung/Wartung ausschalten. – Brandgefahr. Keine brennenden oder glimmenden Gegenstände aufsaugen. – Der Betrieb in explosionsgefährdeten Bereichen ist untersagt. 몇 Elektrischer Anschluss Das Gerät nur an Wechselstrom anschließen. Die Spannung muss mit dem Typenschild des Gerätes übereinstimmen. Stromschlaggefahr Netzstecker und Steckdose niemals mit feuchten Händen anfassen. Netzstecker nicht durch Ziehen an der Anschlussleitung aus der Steckdose ziehen. Anschlussleitung mit Netzstecker vor jedem Betrieb auf Schäden prüfen. Beschädigte Anschlussleitung unverzüglich durch autorisierten Kundendienst/Elektro-Fachkraft austauschen lassen, um Gefährdungen zu vermeiden.

Zur Vermeidung von Elektrounfällen empfehlen wir, Steckdosen mit vorgeschaltetem Fehlerstrom-Schutzschalter (max. 30 mA Nennauslöse-Stromstärke) zu benutzen. Achtung Bestimmte Stoffe können durch die Verwirbelung mit der Saugluft explosive Dämpfe oder Gemische bilden! Nachfolgende Stoffe niemals aufsaugen: – Explosive oder brennbare Gase, Flüssigkeiten und Stäube (reaktive Stäube) – Reaktive Metall-Stäube (z.B. Aluminium, Magnesium, Zink) in Verbindung mit stark alkalischen und sauren Reinigungsmitteln – Unverdünnte starke Säuren und Laugen – Organische Lösungsmittel (z.B. Benzin, Farbverdünner, Aceton, Heizöl). Zusätzlich können diese Stoffe die am Gerät verwendeten Materialien angreifen. Geräteschalter (EIN/AUS) (mit eingebauter Steckdose) Stellung I: Saugen oder Blasen. Stellung II: Automatisches Absaugen mit angeschlossenem Elektrowerkzeug Stellung 0: Gerät und angeschlossenes Elektrowerkzeug sind ausgeschaltet. Gerätesteckdose Hinweis: Maximale Anschlussleistung beachten (siehe Kapitel „Technische Daten“). Zum Anschluss eines Elektrowerkzeuges. (siehe Beschreibung / Abbildung Tragegriff Gerät zum Transport am Tragegriff halten. Kabelhaken Zum Aufbewahren der Netzanschlusslei- Gerätebeschreibung Abbildungen siehe Ausklappseite! Diese Betriebsanleitung beschreibt die auf dem vorderen Umschlag aufgeführten Nass-/Trockensauger. Die Abbildungen zeigen die maximale Ausstattung, je nach Modell gibt es Unterschiede in Austattung und mitgeliefertem Zubehör. Prüfen Sie beim Auspacken den Packungsinhalt auf fehlendes Zubehör oder Beschädigungen. Benachrichtigen Sie bei Transportschäden bitte Ihren Händler. im Lieferumfang enthalten mögliches Zubehör tung. (siehe Beschreibung / Abbildung Blasanschluss Saugschlauch in Blasanschluss einstecken, die Blasfunktion ist damit aktiviert. (siehe Beschreibung / Abbildung Behälterverschluss Zum Öffnen nach außen ziehen, zum Verriegeln nach innen drücken. (siehe Beschreibung / Abbildung Zum Abstellen der Bodendüse bei Arbeitsunterbrechungen. (siehe Beschreibung / Abbildung Geräteschalter (EIN/AUS) (ohne eingebaute Steckdose) Stellung I: Saugen oder Blasen. Stellung 0: Gerät ist ausgeschaltet.

Zubehöraufnahme Zum Anschließen des Saugschlauches

Parkposition Saugschlauchanschluss beim Saugen. (siehe Beschreibung / Abbildung

Die Zubehöraufnahme ermöglicht die Aufbewahrung von Saugrohren und Saugdüsen am Gerät. (siehe Beschreibung / Abbildung Lenkrolle Die Lenkrollen sind bei Auslieferung im Behälter untergebracht, vor Inbetriebnahme montieren. (siehe Beschreibung / Abbildung

DE – 2 Filterbeutel Adapter Hinweis: Zum Nasssaugen darf kein Filterbeutel eingesetzt werden! Empfehlung: Zum Saugen von Feinstaub den Filterbeutel einsetzen. (siehe Beschreibung / Abbildung Patronenfilter (bereits im Gerät eingesetzt) Der Patronenfilter muss immer, sowohl beim Nasssaugen wie auch beim Trockensaugen eingesetzt sein. Hinweis: Nassen Patronenfilter vor der Weiterverwendung beim Trockensaugen trocknen lassen. (siehe Beschreibung / Abbildung Saugschlauch mit Handgriff Saugschlauch in Anschluss eindrücken, er rastet ein. (siehe Beschreibung / Abbildung Zum Entnehmen Raste mit Daumen drücken und Saugschlauch herausziehen. einem Elektrowerkzeug. (siehe Beschreibung / Abbildung Adapter bei Bedarf mit einem Messer an den Anschlussdurchmesser des Elektrowerkzeuges anpassen. Bedienung

Immer mit eingesetztem Patronenfilter arbeiten, sowohl beim Nass- als auch beim Trockensaugen! Vor Inbetriebnahme Abbildung Dem Gerät lose beigelegte Teile vor Inbetriebnahme montieren. Abbildung Empfehlung: Zum Saugen von Feinstaub den Filterbeutel einsetzen. Inbetriebnahme Abbildung Saugrohre 2 x 0,5 m Beide Saugrohre zusammenstecken und mit Saugschlauch verbinden. (siehe Beschreibung / Abbildung Zum Verbinden des Saugschlauches mit Zubehör anschließen. Abbildung Netzstecker einstecken.

Abbildung Gerät einschalten. Fugendüse Für Kanten, Fugen, Heizkörper und Trockensaugen schwer zugängige Bereiche. Bodendüse (mit Einsätzen) Zum Saugen von Hartflächen und Teppichböden den passenden Einsatz verwenden. (siehe Beschreibung / Abbildung Hartflächen, Nasssaugen: Einsatz mit 2 Gummilippen (bzw. mit Gummilippe und Borstenstreifen) verwenden. Hartflächen, Trockensaugen: Einsatz mit 2 Borsten (bzw. mit Gummilippe und Borstenstreifen) verwenden. Teppichböden, Nasssaugen und Trockensaugen: Ohne Einsatz arbeiten.

Nur mit trockenem Patronenfilter arbeiten! Empfehlung: Zum Saugen von Feinstaub den Filterbeutel einsetzen. (siehe Beschreibung / Abbildung Der Füllgrad des Filterbeutels ist abhängig vom aufgesaugten Schmutz. Bei Feinstaub, Sand usw... sollte der Filterbeutel häufiger ausgetauscht werden. Zugesetzte Filterbeutel können platzen, deshalb den Filterbeutel rechtzeitig wechseln! Achtung: Saugen von Asche und Ruß nur mit Vorabscheider (Bestell-Nr. 2.863139). DE – 3

Nasssaugen Betrieb beenden Gerät ausschalten und Netzstecker zie- Zum Aufsaugen von Feuchtigkeit bzw. Nässe gewünschtes Zubehör auf Saugrohre bzw. direkt auf den Handgriff aufstecken. 몇 Achtung Keinen Filterbeutel verwenden! Bei Schaumbildung oder Flüssigkeitsaustritt das Gerät sofort ausschalten! Hinweis: Ist der Behälter voll, schließt ein Schwimmer die Saugöffnung und das Gerät läuft mit erhöhter Drehzahl. Gerät sofort ausschalten und Behälter entleeren. hen. Behälter entleeren Abbildung Gerätekopf abnehmen und Behälter entleeren. Gerät aufbewahren Abbildung Netzanschlussleitung und Zubehör am Gerät verstauen. Gerät in trockenen Räumen aufbewahren. Arbeiten mit Elektrowerkzeugen Adapter bei Bedarf mit einem Messer an den Anschlussdurchmesser des Elektrowerkzeuges anpassen. Abbildung Adapter auf den Handgriff des Saugschlauches stecken und mit dem Anschluss des Elektrowerkzeuges verbinden. Netzstecker des Elektrowerkzeugs am Sauger einstecken. Abbildung Sauger auf Stellung II schalten und mit der Arbeit beginnen. Hinweis: Sobald das Elektrowerkzeug eingeschaltet wird, läuft die Saugturbine 0,5 Sekunden verzögert an. Wird das Elektrowerkzeug ausgeschaltet, läuft die Saugturbine noch ca. 5 Sekunden nach, um den Restschmutz im Saugschlauch einzusaugen. Blasfunktion Reinigung von schwer erreichbaren Stellen oder wo das Saugen nicht möglich ist, z.B Laub aus dem Kiesbeet. Abbildung Saugschlauch in Blasanschluss einstecken, die Blasfunktion ist damit aktiviert. Pflege und Wartung Gefahr Vor allen Pflege– und Wartungsarbeiten das Gerät ausschalten und den Netzstecker ziehen. Reparaturarbeiten und Arbeiten an elektrischen Bauteilen dürfen nur vom autorisierten Kundendienst durchgeführt werden. 몇 Achtung Keine Scheuermittel, Glas- oder Allzweckreiniger verwenden! Gerät niemals in Wasser tauchen. Gerät und Zubehörteile aus Kunststoff mit einem handelsüblichen Kunststoffreiniger pflegen. Behälter und Zubehör bei Bedarf mit Wasser ausspülen und vor der Weiterverwendung trocknen. Abbildung Patronenfilter bei Bedarf nur unter fließendem Wasser reinigen, nicht abreiben oder abbürsten. Vor dem Einbau vollständig trocknen lassen. Betrieb unterbrechen Gerät ausschalten. Abbildung Bodendüse in die Parkposition einhängen.

DE – 4 Hilfe bei Störungen Technische Daten Nachlassende Saugleistung Die Technischen Daten befinden sich auf Seite IV. Nachfolgend die Erklärung der dort verwendeten Symbole. Lässt die Saugleistung des Gerätes nach, bitte folgende Punkte prüfen. Zubehör, Saugschlauch oder Saugrohre sind verstopft, Verstopfung mit einem Stock entfernen. Filterbeutel ist voll, neuen Filterbeutel einsetzen. (siehe Beschreibung / Abbildung Patronenfilter ist verschmutzt, Patronenfilter abklopfen und bei Bedarf unter fließendem Wasser reinigen. (siehe Beschreibung / Abbildung Beschädigten Patronenfilter wechseln. Spannung Leistung Pnenn Leistung Pmax Max. Anschlussleistung der Gerätesteckdose Netzabsicherung (träge) Behältervolumen Wasseraufnahme mit Handgriff Allgemeine Hinweise Garantie Wasseraufnahme mit Bodendüse In jedem Land gelten die von unserer zuständigen Vertriebsgesellschaft herausgegebenen Garantiebedingungen. Etwaige Störungen an Ihrem Gerät beseitigen wir innerhalb der Garantiefrist kostenlos, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an Ihren Händler oder die nächste autorisierte Kundendienststelle. (Adresse siehe Rückseite) Netzkabel Schalldruckpegel (EN 60704-2-1) Gewicht (ohne Zubehör) Technische Änderungen vorbehalten! Kundendienst Bei Fragen oder Störungen hilft Ihnen unsere KÄRCHER-Niederlassung gern weiter. (Adresse siehe Rückseite) Bestellung von Ersatzteilen und Sonderzubehör Eine Auswahl der am häufigsten benötigten Ersatzteile finden Sie am Ende der Betriebsanleitung. Ersatzteile und Zubehör erhalten Sie bei ihrem Händler oder bei ihrer KÄRCHER-Niederlassung. (Adresse siehe Rückseite) DE – 5

Kärcher AG Industriestraße 16 8108 Dällikon

Alfred Kärcher GmbH & Co. KG Service-Center Gissigheim Im Gewerbegebiet 2 97953 Königheim-Gissigheim (07195) 903 2065
