BEDIENUNGSANLEITUNG WD5200 M KARCHER

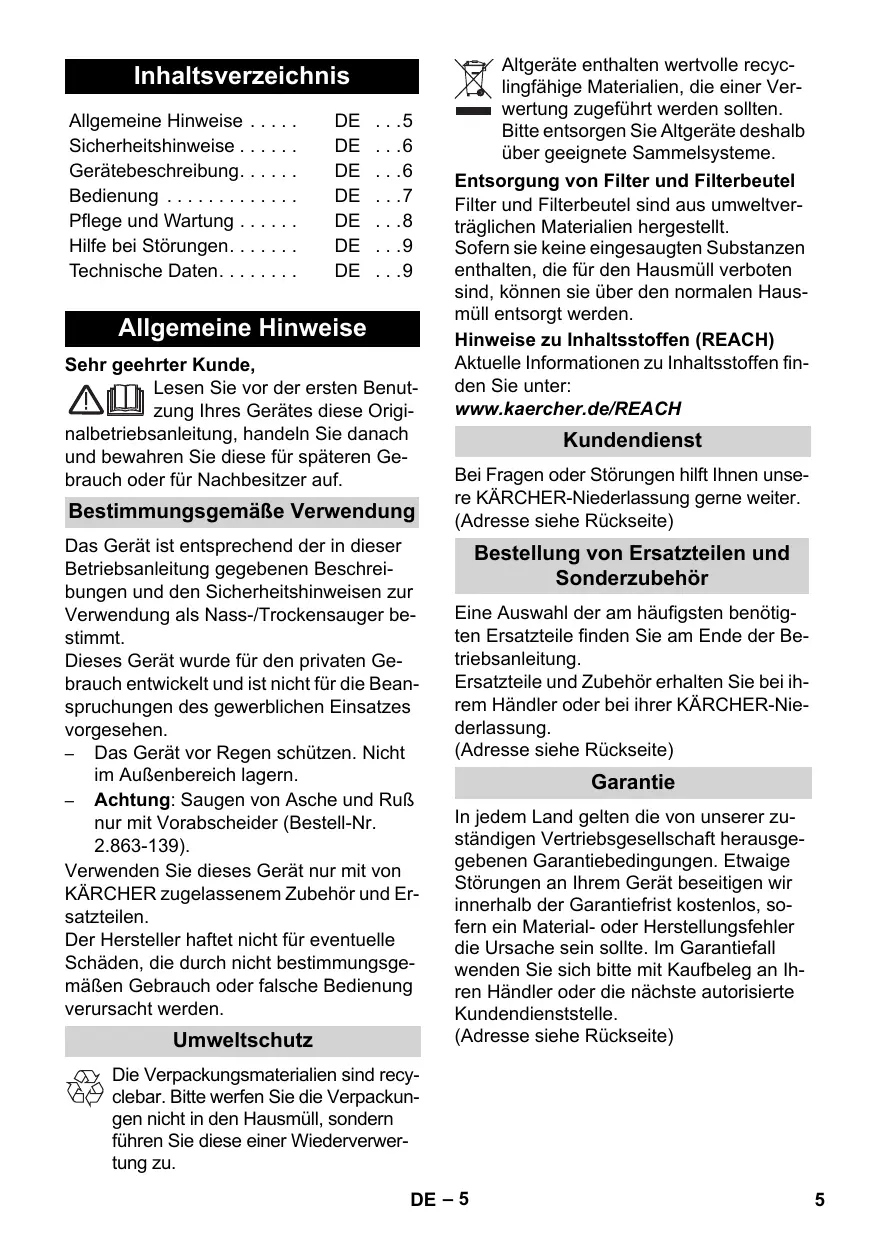

Inhaltsverzeichnis Deutsch Allgemeine Hinweise ... Sicherheitshinweise ... Gerätebeschreibung... Bedienung ... Pflege und Wartung ... Hilfe bei Störungen... Technische Daten...

Allgemeine Hinweise Sehr geehrter Kunde, Lesen Sie vor der ersten Benutzung Ihres Gerätes diese Originalbetriebsanleitung, handeln Sie danach und bewahren Sie diese für späteren Gebrauch oder für Nachbesitzer auf. Bestimmungsgemäße Verwendung Das Gerät ist entsprechend der in dieser Betriebsanleitung gegebenen Beschreibungen und den Sicherheitshinweisen zur Verwendung als Nass-/Trockensauger bestimmt. Dieses Gerät wurde für den privaten Gebrauch entwickelt und ist nicht für die Beanspruchungen des gewerblichen Einsatzes vorgesehen. – Das Gerät vor Regen schützen. Nicht im Außenbereich lagern. – Achtung: Saugen von Asche und Ruß nur mit Vorabscheider (Bestell-Nr. 2.863-139). Verwenden Sie dieses Gerät nur mit von KÄRCHER zugelassenem Zubehör und Ersatzteilen. Der Hersteller haftet nicht für eventuelle Schäden, die durch nicht bestimmungsgemäßen Gebrauch oder falsche Bedienung verursacht werden. Umweltschutz Altgeräte enthalten wertvolle recyclingfähige Materialien, die einer Verwertung zugeführt werden sollten. Bitte entsorgen Sie Altgeräte deshalb über geeignete Sammelsysteme. Entsorgung von Filter und Filterbeutel Filter und Filterbeutel sind aus umweltverträglichen Materialien hergestellt. Sofern sie keine eingesaugten Substanzen enthalten, die für den Hausmüll verboten sind, können sie über den normalen Hausmüll entsorgt werden. Hinweise zu Inhaltsstoffen (REACH) Aktuelle Informationen zu Inhaltsstoffen finden Sie unter: www.kaercher.de/REACH Kundendienst Bei Fragen oder Störungen hilft Ihnen unsere KÄRCHER-Niederlassung gerne weiter. (Adresse siehe Rückseite) Bestellung von Ersatzteilen und Sonderzubehör Eine Auswahl der am häufigsten benötigten Ersatzteile finden Sie am Ende der Betriebsanleitung. Ersatzteile und Zubehör erhalten Sie bei ihrem Händler oder bei ihrer KÄRCHER-Niederlassung. (Adresse siehe Rückseite) Garantie In jedem Land gelten die von unserer zuständigen Vertriebsgesellschaft herausgegebenen Garantiebedingungen. Etwaige Störungen an Ihrem Gerät beseitigen wir innerhalb der Garantiefrist kostenlos, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an Ihren Händler oder die nächste autorisierte Kundendienststelle. (Adresse siehe Rückseite) Die Verpackungsmaterialien sind recyclebar. Bitte werfen Sie die Verpackungen nicht in den Hausmüll, sondern führen Sie diese einer Wiederverwertung zu. DE – 5

Achtung Sicherheitshinweise Dieses Gerät ist nicht dafür bestimmt, durch Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. – Kinder dürfen das Gerät nur dann verwenden, wenn sie über 8 Jahre alt sind und wenn sie durch eine für ihre Sicherheit zuständige Person beaufsichtigt sind oder von ihr Anweisungen erhielten, wie das Gerät zu benutzen ist. – Verpackungsfolien von Kindern fernhalten, es besteht Erstickungsgefahr! – Gerät nach jedem Gebrauch und vor jeder Reinigung/Wartung ausschalten. – Brandgefahr. Keine brennenden oder glimmenden Gegenstände aufsaugen. – Der Betrieb in explosionsgefährdeten Bereichen ist untersagt. 몇 Elektrischer Anschluss Das Gerät nur an Wechselstrom anschließen. Die Spannung muss mit dem Typenschild des Gerätes übereinstimmen. Stromschlaggefahr Netzstecker und Steckdose niemals mit feuchten Händen anfassen. Netzstecker nicht durch Ziehen an der Anschlussleitung aus der Steckdose ziehen. Anschlussleitung mit Netzstecker vor jedem Betrieb auf Schäden prüfen. Beschädigte Anschlussleitung unverzüglich durch autorisierten Kundendienst/Elektro-Fachkraft austauschen lassen, um Gefährdungen zu vermeiden. Zur Vermeidung von Elektrounfällen empfehlen wir, Steckdosen mit vorgeschaltetem Fehlerstrom-Schutzschalter (max. 30 mA Nennauslöse-Stromstärke) zu benutzen.

Bestimmte Stoffe können durch die Verwirbelung mit der Saugluft explosive Dämpfe oder Gemische bilden! Nachfolgende Stoffe niemals aufsaugen: – Explosive oder brennbare Gase, Flüssigkeiten und Stäube (reaktive Stäube) – Reaktive Metall-Stäube (z.B. Aluminium, Magnesium, Zink) in Verbindung mit stark alkalischen und sauren Reinigungsmitteln – Unverdünnte starke Säuren und Laugen – Organische Lösungsmittel (z.B. Benzin, Farbverdünner, Aceton, Heizöl). Zusätzlich können diese Stoffe die am Gerät verwendeten Materialien angreifen. Gerätebeschreibung Abbildungen siehe Ausklappseite! Prüfen Sie beim Auspacken den Packungsinhalt auf fehlendes Zubehör oder Beschädigungen. Benachrichtigen Sie bei Transportschäden bitte Ihren Händler. Saugschlauchanschluss Zum Anschließen des Saugschlauches beim Saugen. Hinweis: Zum Entnehmen des Saugschlauches Raste mit Daumen drücken und Saugschlauch herausziehen. Blasanschluss Saugschlauch in Blasanschluss einstecken, die Blasfunktion ist damit aktiviert. Tragegriff Zum Tragen des Gerätes oder zum Abnehmen des Gerätekopfs nach dem Entriegeln. Zubehöraufnahme Gerätekopf Diese Zubehöraufnahme ermöglicht die Aufbewahrung von Saugdüsen am Gerätekopf. DE – 6 Taste Netzkabeleinzug Saugschlauch mit Handgriff Zubehöraufnahme Haken Saugrohre 2 x 0,5 m Diese Zubehöraufnahme ermöglicht die Aufbewahrung von Saugschlauch und Saugdüsen. Drehschalter (EIN/AUS) Stellung I: Saugen oder Blasen. Stellung 0: Gerät ist ausgeschaltet. Bodendüse (mit Umschalthebel) Zum Saugen von Hartflächen und Teppichböden: Hebel auf Symbol für Teppichböden Hebel auf Symbol für Hartflächen Fugendüse Parkposition Für Kanten, Fugen, Heizkörper und schwer zugängige Bereiche. Zubehöraufnahme Behälter Diese Zubehöraufnahme ermöglicht die Aufbewahrung von Saugrohren oder sonstigem Zubehör. Polsterdüse Zum Absaugen von Polstermöbeln, Matratzen, Gardinen u. a. Drehverschluss Bedienung Der Drehverschluss dient zur Verriegelung von Gerätekopf und Behälter. Zum Entriegeln Drehverschluss in Pfeilrichtung drehen bis die Verriegelung frei ist. Lenkrolle Filterbeutel Hinweis: Zum Nasssaugen darf kein Filterbeutel eingesetzt werden! Empfehlung: Zum Saugen von Feinstaub den Filterbeutel einsetzen. Patronenfilter Der Patronenfilter muss immer, sowohl beim Nasssaugen wie auch beim Trockensaugen eingesetzt sein. Hinweis: Nassen Patronenfilter vor der Weiterverwendung beim Trockensaugen trocknen lassen. 몇 Immer mit eingesetztem Patronenfilter arbeiten, sowohl beim Nass- als auch beim Trockensaugen! Vor Inbetriebnahme Abbildung Dem Gerät lose beigelegte Teile vor Inbetriebnahme montieren. Abbildung Empfehlung: Zum Saugen von Feinstaub den Filterbeutel einsetzen. Inbetriebnahme Abbildung Zubehör anschließen. Abbildung Netzstecker einstecken. Abbildung Gerät einschalten. DE – 7

Trockensaugen Betrieb beenden 몇 Nur mit trockenem Patronenfilter ar- Gerät ausschalten und Netzstecker ziehen. beiten! Empfehlung: Zum Saugen von Feinstaub den Filterbeutel einsetzen. (siehe Beschreibung / Abbildung Der Füllgrad des Filterbeutels ist abhängig vom aufgesaugten Schmutz. Bei Feinstaub, Sand usw... sollte der Filterbeutel häufiger ausgetauscht werden. Zugesetzte Filterbeutel können platzen, deshalb den Filterbeutel rechtzeitig wechseln! Achtung: Saugen von Asche und Ruß nur mit Vorabscheider (Bestell-Nr. 2.863-139). Nasssaugen Behälter entleeren Abbildung Gerätekopf abnehmen und Behälter entleeren. Gerät aufbewahren Abbildung Netzanschlussleitung über Netzkabeleinzug einziehen und Zubehör am Gerät verstauen. Gerät in trockenen Räumen aufbewahren. Pflege und Wartung Gefahr Zum Aufsaugen von Feuchtigkeit bzw. Nässe gewünschtes Zubehör auf Saugrohre bzw. direkt auf den Handgriff aufstecken. 몇 Achtung Keinen Filterbeutel verwenden! Bei Schaumbildung oder Flüssigkeitsaustritt das Gerät sofort ausschalten! Hinweis: Ist der Behälter voll, schließt ein Schwimmer die Saugöffnung und das Gerät läuft mit erhöhter Drehzahl. Gerät sofort ausschalten und Behälter entleeren. Blasfunktion Reinigung von schwer erreichbaren Stellen oder wo das Saugen nicht möglich ist, z.B Laub aus dem Kiesbeet. Abbildung Saugschlauch in Blasanschluss einstecken, die Blasfunktion ist damit aktiviert. Vor allen Pflege– und Wartungsarbeiten das Gerät ausschalten und den Netzstecker ziehen. Reparaturarbeiten und Arbeiten an elektrischen Bauteilen dürfen nur vom autorisierten Kundendienst durchgeführt werden. 몇 Achtung Keine Scheuermittel, Glas- oder Allzweckreiniger verwenden! Gerät niemals in Wasser tauchen. Gerät und Zubehörteile aus Kunststoff mit einem handelsüblichen Kunststoffreiniger pflegen. Behälter und Zubehör bei Bedarf mit Wasser ausspülen und vor der Weiterverwendung trocknen. Abbildung Patronenfilter bei Bedarf nur unter fließendem Wasser reinigen, nicht abreiben oder abbürsten. Vor dem Einbau vollständig trocknen lassen. Betrieb unterbrechen Gerät ausschalten. Abbildung Bodendüse in die Parkposition einhängen.

DE – 8 Hilfe bei Störungen Technische Daten Netzkabeleinzug funktioniert nicht Spannung

1~50/60 Hz 1400 W Leistung Pnenn Leistung Pmax 1600 W Netzabsicherung (träge) 10 A Behältervolumen 25 l Wasseraufnahme mit 15 l Handgriff Wasseraufnahme mit Bo13 l dendüse Netzkabel H 05VV-F2x1 Schalldruckpegel 69 dB(A) (EN 60704-2-1) Gewicht (ohne Zubehör) 7,7 kg Netzkabel ist vermutlich verschmutzt, Netzkabel reinigen. Nachlassende Saugleistung Lässt die Saugleistung des Gerätes nach, bitte folgende Punkte prüfen. Zubehör, Saugschlauch oder Saugrohre sind verstopft, Verstopfung mit einem Stock entfernen. Filterbeutel ist voll, neuen Filterbeutel einsetzen. (siehe Beschreibung / Abbildung Patronenfilter ist verschmutzt: Patronenfilter abklopfen, bei Bedarf unter fließendem Wasser reinigen. (siehe Beschreibung / Abbildung Beschädigten Patronenfilter wechseln. Technische Änderungen vorbehalten! DE – 9
