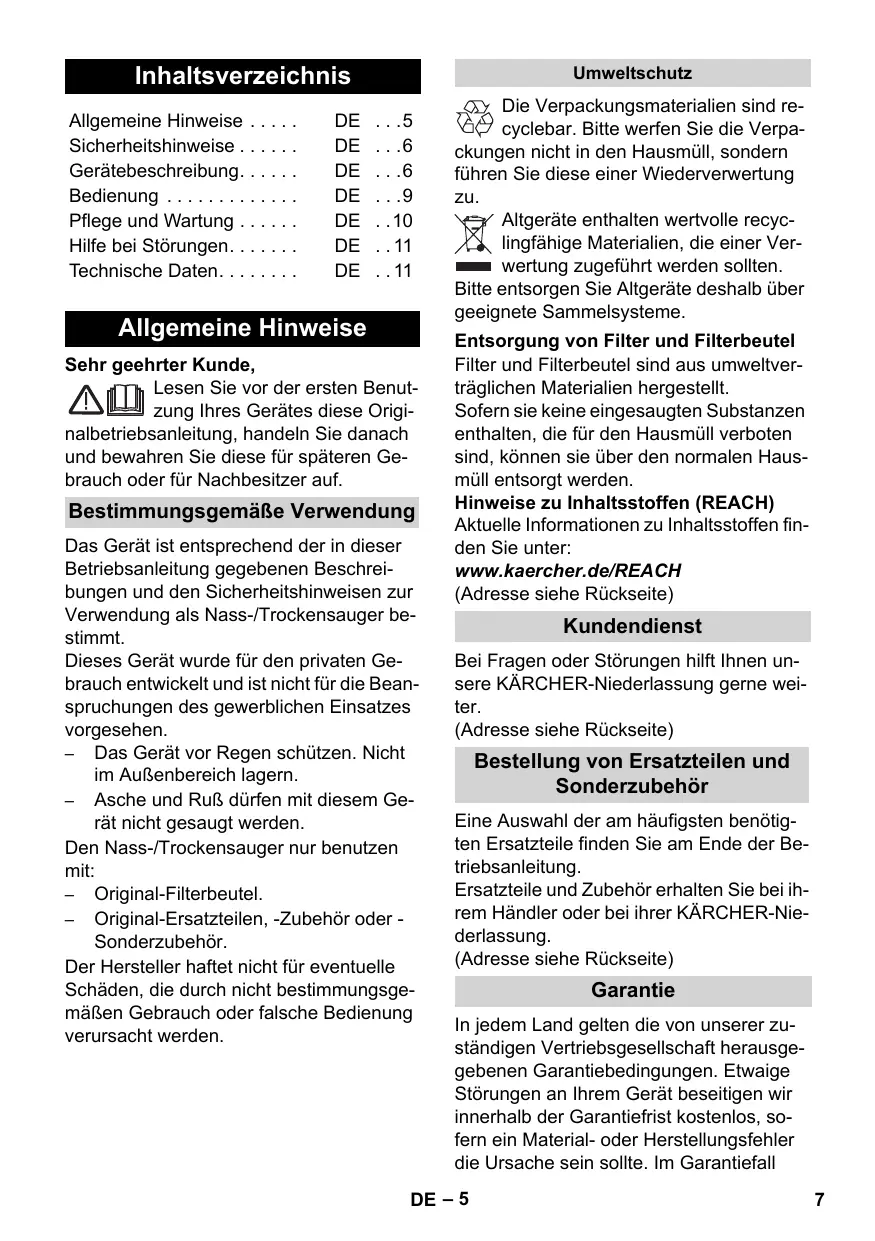

Allgemeine Hinweise

Sehr geehrter Kunde,

Lesen Sie vor der ersten Benutzung Ihres Gerätes diese Origi-

nalbetriebsanleitung, handeln Sie danach und bewahren Sie diese für späteren Gebrauch oder für Nachbesitzer auf.

Bestimmungsgemäß Verwendung

Das Gerät ist entsprechend der in dieser Betriebsanleitung gegebenen Beschreibungen und den Sicherheitshinweisen zur Verwendung als Nass-/Trockensauger bestimmt.

Dieses Gerät wurde für den privaten Gebrauch entwickelt und ist nicht für die Beanspruchungen des gewerblichen Einsatzes vorgesehen.

Das Gerät vor Regen schützen. Nicht im Außenbereich lagern.
- Asche und Ruß)dürfen mit thisem Gerät nicht gesaugt werden.

Den Nass-/Trockensauger nur benutzen mit:

Original-Filterbeutel.
- Original-Ersatzteilen, -Zubehör oder -Sonderzubehör.

Der Hersteller haftet nicht für eventuelle Schäden, die durch nicht bestimmungsgemäßigen Gebrauch oder falsche Bedienung verursacht werden.

Umweltschutz

Die Verpackungsmaterialien sind recyclebar.itte werfen Sie die Verpagen nicht in den Hausmull, sondern in Sie diese einer Wiederverwertung

Altgeräte enthalten wertvolle recyclungfähige Materialien, die einer Verwertung zugeführrt werden sollenn.

Bitte entsorgen Sie Altgeräte deshalb über geeignete Sammelsysteme.

Entsorgung von Filter und Filterbeutel

Filter und Filterbeutel sind aus umweltverträgechen Materialien hergestellt.

Sofern sie keine eingesaugten Substanzen enthalten, die für den Hausmull verboten sind, können sie über den normalen Hausmull entsorgt werden.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen finden Sie unter:

www.kaercher.de/REACH

(Adresse siehe Rückseite)

Kundendienst

Bei Fragen oder Störungen hilft Ihnen unsere KÄRCHER-Niederlassung kein worse.

(Adresse siehe Rückseite)

Bestellung von Ersatzteilen und Sonderzubehör

Eine Auswahr der am haufigsten benötigten Ersatzteile finden Sie am Ende der Betriebsanleitung.

Ersatzteile und Zubehör erhalten Sie bei ihrem Handler oder bei ihrer KÄRCHER-Niederlassung.

(Adresse siehe Rückseite)

Garantie

In jedem Land gelten die von unserer zuständigen Vertriebsgesellschaft herausgegebenen Garantiebedingungen. Etwaige Störungen an Ihr Gemärt beseitigen wir innerhalb der Garantiefrist kosten, sofern ein Material- oder Herstellungsehler die Ursache sein sollte. Im Garantiefall

wenden Sie sichitte mit Kaufbeleg an Ihren Handler oder die{nachste autorisierte Kundendienstelle.

Sicherheitshinweise

• Dieses Gerät ist nicht damit, durch Personen mit eingeschrankten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei dessen, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.
• Kinder dürfen das Gerät nur dann verwenden, wenn sie über 8 Jahre alt sind und wenn sie durch eine für ihre Sicherheit zuständige Person beaufsichtigt sind oder von ihr Anweisungen erhielten, wie das Gerät zu benutzen ist.
  Verpackungsfolien von Kindern fernhalten, es besteht Erstickungsgefahr!
  Gerät nach jedem Gebrauch und vor jeder Reinigung/Wartung ausschalten.
• Brandgefahr. Keine brennenden oder glimmenden Gegenstände aufsaugen.
• Der Betrieb in explosionsgeführden Bereichen ist untersagt.

Elektrischer Anschluss

Das Gerät nur an Wechselstrom anschließen. Die Spannung muss mit dem Typenschild des Gerätes übereinstimmen.

Stromschlaggefahr

Netzstecker und Steckdose niemals mit feuchten Handen anfassen.

Netzstecker nicht durch Ziehen an der Anschlussleitung aus der Steckdoseziehen.

Anschlussleitung mit Netzstecker vor dem Betrieb auf Schäden prüfen. Beschädigte Anschlussleitung unverzüglich durch autorisierten Kundendienst/Elektro-Fachkraft austauschen setzen, um Gefährdun-gen zu vermeiden.

Zur Vermeidung von Elektrounfällen empfehlen wir, Steckdosen mit vorgeschaltem Fehlerstrom-Schutzschalter (max.

30 mA Nennauslöse-Stromstärke) zu benutzten.

Gefahr

Bestimmte Stoffe konnen durch die Verwirbelung mit der Saugluft explosive Dämpfe oder Gemische bilden!

Nachfolgende Stoffe niemals aufsaugen:

• Explosive oder brennbare Gase, Flüssigkeiten und Stäube (reactive Stäube)
  Reaktive Metall-Stäube (z.B. Aluminium, Magnesium, Zink) in Verbindung mit stark alkalischen und sauren Reinigungsmitteln
• Unverdünnte starke Säuren und Lau-gen
• Organische Lösungsmittel (z.B. Benzin, Farbverträger, Aceton, Heizöl).

Zusätzlich konnen diese Stoffe die am Gerät verwendeten Materialien angreifen.

Gerätebeschreibung

Abbildungen siehe Ausklappeiten!

These Betriebsanleitung beschreiben die auf dem vorderen Umschlag aufgehrten Nass-/Trockensauger.
Je nach Modell gibt es Unterschiede in Austattung und mitgeliefertem Zube-hor.

Prufen Sie beim Auspacken den Packungsinhalt auf fehlendes Zubehör oder Beschädigungen. Benachrichtigen Sie bei Transportschädenitte ihren Handler.

• im Lieferumfang enthalten
  mögliches Zubehör

1 Saugschlauchanschluss

Zum Anschlieben des Saugschlauches beim Saugen.

(siehe Beschreibung / Abbildung)

2 Gerätesteckdose

Hinweis: Maximale Anschlussleistung be-achten (siehe Kapitel „Technische Daten").

Zum Anschluss eines Elektrowerkzeugees.

(siehe Beschreibung / Abbildung)

3 Blasanschluss

Saugschlauch in Blasanschluss einstecken, die Blasfungtion ist damit aktiviert.

(siehe Beschreibung / Abbildung)

4Griffmulde

Gerätekopf nach dem Entriegeln an der Griffmulde fassen und abnehmer.

5 Tracebübergel

Der Tragebügel dient gleichzeitig zur Verriegelung von Gerätekopf und Behälter. Zum Entriegeln den Bügel ganz nach vorne schwenken bis die Verriegelung frei ist.

(siehe Beschreibung / Abbildung)

Gerätekopf an der Griffmulde fassen und abnehmer.

In Trageposition steht der Bugel nach offen, beim Arbeiten mit dem Gerät den Bugel nach halten schwenken bis die Bedienteile am Gerät zugänglich sind.

6 Zubehöraufnahme Gerätekopf

These Zubehöraufnahme ermöglich die Aufbewährung von Saugdüssen am Gerätekopf.

Hinweis: These Zubehöraufnahme wird zusätzlich zur Anwendung der Effekt Filterreinigung besteht.

(siehe Beschreibung / Abbildung)

7 Taste Efficient Filterreinigung

Zum Reinigen des eingebauten Patronenfilters.

Hinweis: Taste nicht bei nassem Patronenfilter betätigten.

(siehe Beschreibung / Abbildung)

8 Filterreinigungsanzeige

Zeigt die Filterreinigungsanzeige rot, Taste zur Efficient Filterreinigung betätigen.

(siehe Beschreibung / Abbildung)

9 Taste Netzkabeleinzug

Taste Netzkabeleinzug drucken. Kabelzieht sich automatisch in das Gerät ein.

10 Zubehöraufnahme Haken

These Zubehöraufnahme ermöglicht die Aufbewährung von Saugschlauch, Netzanschlussleitung und Saugdüssen.

(siehe Beschreibung / Abbildung)

11 Drehschalter (EIN/AUS)

(ohne eingebaute Steckdose)

Stellung I: Saugen oder Blasen.

Stellung 0: Gerät ist ausgeschaltet.

(siehe Beschreibung / Abbildung)

11 Drehschalter (EIN/AUS)

(mit eingebauter Steckdose)

Stellung MAX: Saugen oder Blasen.

Stellung + MAX: Saugen mit angeschlossen Elektrowerkzeug

Leistungsregulierung: Bei Bedarf beim Saugen, Blasen oder beim Arbeiten mit einem Elektrowerkzeug Saugleistung reduzieren.

Stellung 0: Gerät ausgeschaltet. Elektrowerkzeug ist mit Spannung versorgt. (siehe Beschreibung / Abbildung [B])

12 Parkposition

Zum Abstellen der Bodendüse bei Arbeitsunterbrechungen.

(siehe Beschreibung / Abbildung 11)

13 Zubehöraufnahme Behälter

These Zubehöraufnahme erfolglicht die Aufbewährung von Saugrohren oder sonstigem Zubehör.

(siehe Beschreibung / Abbildung)

14 Lenkrolle

Die Lenkrollen sind bei Auslieferung im Behälter untergebracht, vor Inbetriebnahme montieren.

(siehe Beschreibung / Abbildung 21)

15 Ablassschraube

Die Ablassschraube dient der schnellen und komfortablen Entleerung von Schmutzwasser im Behälter. Zur betteren Entleerung Behälter nach vorne kippen.

(siehe Beschreibung / Abbildung en)

16 Filterbeutel

Hinweis: Zum Nasssaugen damit kein Filterbeutel eingesetzt werden!

Empfehlung bei Geräten ohne Efficien. ent Filterreinigung:

Zum Saugen von Feinstaub Filterbeutel einsetzen.

(siehe Beschreibung / Abbildung 23)

Patronenfilter

(bereits im Geräteingesetzt)

Der Patronenfilter muss immer, sowohl beim Nasssaugen wie auch beim Trockensaugen eingesetzt sein.

Hinweis: Nassen Patronenfilter vor der Weiterverwendung beim Trockensaugen trocknen halten.

(siehe Beschreibung / Abbildung)

18 Saugschlauch mit Handgriff

Saugschlauch in Anschluss eindrücken, er rastet ein.

(siehe Beschreibung / Abbildung E)

Hinweis: Zum Entnahmen des Saugschlauches Raste mit Daumen drucken und Saugschlauch Herausziehen.

19 Saugrohre 2 × 0,5 ~m

Beide Saugrohre zusammenstecken und mit Saugschlauch verbinden.

(siehe Beschreibung / Abbildung E)

20 Bodendüse

(mit Einsatzen)

Zum Saugen von Hartflächen und Teppichböden den passenden Einsatz verwenden.

Hartflächen, Nasssaugen: Einsatz mit 2 Gummilippen verwenden.

Hartflächen, Trockensaugen: Einsatz mit 2 Borsten verwenden.

Teppichböden, Nass- und Trockensausgen: Ohne Einsatz arbeiten.

Bodendüse

(mit Umschalthelbel)

Zum Saugen von Hartflächen und Teppichböden:

Hebel auf Symbol für Teppichboden

Hebel auf Symbol für Hartflächen

22 Fugendüse

Für Kanten, Fugen, Heizkörper und schwer zugängige Bereiche.

Adapter

Zum Verbinden des Saugschlauches mit einem Elektrowerkzeug.

(siehe Beschreibung / Abbildung)

Adapter bei Bedarf mit einem Messer an den Anschlussdurchmesser des Elektrowerkzeuges anpassen.

24 Flexibler Werkzeugschlauch

Für mehr Flexibilität beim Arbeiten mit Elektrowerkzeugen.

Hinweis: Kann auch mit Adapter verwendet werden.

(siehe Beschreibung / Abbildung)

25 Grobschmutzset

Umfangreiches Saugset für Grobschmutz aller Art.

Bedienung

Immer mit eingesetztem Patronenfilter arbeiten, sowohl beim Nass- als auch beim Trokensaugen!

Vor Inbetriebnahme

Abbildung A1

Dem Gerät lose beigelegte Teile vor Inbetriebnahme montieren.

Abbildung A2

Empfehlung bei Geräten ohne Efficien t Filterreinigung: Zum Saugen von Feinstaub den Filterbeutel einsetzen.

Inbetriebnahme

Abbildung B1

Zubehor anschlieben.

Abbildung B2

Netzstecker einstecken.

Abbildung B3

Gerä einschalten.

Trockensaugen

Nur mit trockenem Patronenfilter arbeiten!
Achtung: Saugen von Asche und Ruß nur mit Vorabscheider (Bestell-Nr. 2.863-139).

Empfehlung bei Geräten ohne Efficient

Filterreinigung: Zum Saugen von Feinstaub den Filterbeutel einsetzen.

(siehe Beschreibung / Abbildung)

Der Füllgrad des Filterbeutels ist abhängig vom aufgesaugten Schmutz.

Zugesetzte Filterbeutel konnen platzen, deshalb den Filterbeutel rechtzeitig wechseln!

Bei Feinstaub, Sand usw... sollte der Filterbeutel früiger ausgetauscht werden.

Bei Geräten mit Efficient Filterreinigung: Beim Saugen ohne Filterbeutel besteht die Filterreinigungsanzeige rot wenn der Patronenfilter gereinigt werden soll.

Efficient Filterreinigung anwenden.

(siehe Beschreibung / Abbildung)

Nasssaugen

Zum Aufsagen von Feuchtigkeit bzw. Nasse gewünschtes Zubehör auf Saugrohre bzw. direkt auf den Handgriff aufstecken.
Achtung

Keinen Filterbeutl verwenden!

Bei Schaumbildung oder Flüssigkeitsaustritt das Gerät sofort ausschalten!

Hinweis: Ist der Behälter voll, schließ ein Schwimmer die Saugöffnung und das Gerät lauft mit erhöhter Drehzahl. Gerät sofort ausschalten und Behälter entleeren.

Arbeiten mit Elektrowerkzeugen

Adapter bei Bedarf mit einem Messer an den Anschlussdurchmesser des Elektrowerkzeuges anpassen.
Abbildung C1

A) Beiliegenden Adapter auf den Handgriff des Saugschlauchs stecken und mit dem Anschluss des Elektrowerkzeugs verbinden.
oder
B) Für mehr Flexibilität beim Arbeiten den flexiblen Werkzeugschlauch verwenden. Dessen mit Saugschauch und ggfs. mit Adapter verbinden und am Anschluss des Elektrowerkzeugs anschließen.

Abbildung G2

Bei Geräten mit eingebauter Steckdose: Netzstecker des Elektrowerkzeugs am Sauger einstecken.

Abbildung C3

Gerä einschalten (Drehschalter nach links auf Stellung + MAX) und mit der Arbeit beginnen.

Hinweis: Sobald das Elektrowerkzeug eingeschaltet wird, lauft die Saugturbine 0,5 Sekunden verzogert an. Wird das Elektrowerkzeug ausgeschaltet, lauft die Saugturbine noch ca. 5 Sekunden nach, um den Restschmutz im Saugschlauch einzusaugen.

Efficient Filterreinigung

Bei roter Filterreinigungsanzeige, Filterreinigung anwenden.

Abbildung D1

Saugschlauch mit Handgriff in Zubehör-aufnahme am Gerätekopf stecken. Efficiennt Filterreinigungstaste bei eingeschaltetem Gerät 3× drucken, daß 4 Sekunden zwischen den einzelnen Betätigungen warten.

Hinweis: Bei permanent roter Filterreinigungsanzeige oder nach mehrmali-gem Betätigkeiten der Filterreinigungsstade den Behälter auf sein Füllvolumen überprüfen. Ansonsten kann Schmutz beim Öffnen des Behälters entweichen.

Blasfungtion

Reinigung von schwer erreichbaren Stellen oder wo das Saugen nicht möglich ist, z.B Laub aus dem Kiesbeet.

Abbildung E1

Saugschlauch in Blasanschluss einstecken, die Blasfungtion ist damit aktiviert.

Betrieb unterbrechen

Gerat ausschalten.

Abbildung F1

Bodendüse in die Parkposition einhängen.

Betrieb beenden

Gerat ausschalten und Netzsteckerziehen.

Behalter entleeren

Abbildung G1

Gerätekopf abnehmer, mit Nass- oder Trockenschmutz gefüllten Behälter entleeren.

Bei Geräten mit Ablasschraube: Trockenschmutz über Behälter entleeren.

Zum Entleeren von Flüssigkeiten Ablassschraube verwenden.

Gerä aufbewahren

Abbildung G2

Netzanschlussleitung und Zubehor am Gerät verstauen. Gerät in trockenen Räumen aufbewahren.

Pflege und Wartung

Gefahr

Vor allen Pflege- und Wartungsarbeitend das Gerät ausschalten und den Netzsteckerziehen.

Reparaturarbeiten und Arbeiten an elektrischen Bauteilen dürfen nur vom autorisierten Kundendienst durchgeführt werden.

Achtung

Keine Scheuermittel, Glas- oder Allzweckreiniger verwenden! Gerät niemals in Wasser tauchen.

Gerat und Zubehörteile aus Kunststoff mit einem handelsüblichen Kunststoffreiniger pflegen.
Behalter und Zubehör bei Bedarf mit Wasser ausspulen und vor der Weiterverwendung trocknen.
Abbildung H1

Patronenfilter bei Bedarf nur unter flie-bendem Wasser reinigen, nicht abreiben oder abbürsten. Vor dem Einbau vollständig trocknen halten.

Hilfe bei Störungen

Netzkabaleinzug Funktioniert nicht

Netzkabel ist vermutlich verschmutzt, Netzkabel reinigen.

Nachlassende Saugleistung

Lässt die Saugleistung des Gerätes nach,itte folgende Punkte prufen.

Zubehor, Saugschlauch oder Saugrohre sind verstopft, Verstopfung mit einem Stock entfern.
Patronenfilter ist verschmutzt:

Bei Geräten ohne Efficient Filterreinigung: Patronenfilter abklopfen, bei Bedarf unter fließendem Wasser reini-gen.

(siehe Beschreibung / Abbildung) Bei Geräten mit Efficient Filterreinigung: Filterreinigung anwenden.

(siehe Beschreibung / Abbildung) Bei Bedarf Patronenfilter unter fließen dem Wasser reinigen.

(siehe Beschreibung / Abbildung)

Beschädigten Patronenfilter wechseln.
Filterbeutel ist voll, neuen Filterbeutel einsetzen.

(siehe Beschreibung / Abbildung 23)

Technische Daten

Die Technischen Daten befinden sich auf den Aufklappseiten. Nachfolgend die Erklärung der Dort verwendeten Symbole.

Spannung

Leistung Pnenn

Leistung P_max

Max. Anschlussleistung der Gerätesteckdose

Netzabsicherung (träge)

Behaltervolumen

Wasseraufnahme mit Handgriff

Wasseraufnahme mit Bodendüse

Netzkabel

Schalldruckpegel (EN 60704-2-1)

Gewicht (ohne Zubehör)

Technische Änderungen vorbehalten!

Contents

General notes. EN 5

Technische gegevens. . . . NL ..11

Oprolmechanisme functioneert nicht

6 Tilbehör shareholder maskinhoved

Medijke tilbehørsholder kan man opbevare sugedyser i maskinhovedet. Bemark: Tilbehørsholderen bruges desuden til Efficient filterrensning. (se beskrivelse / figur [u]
7 Tast Efficient filterrensning
Tilrensning af det integrerede patronfilter.
Bemark: Tast ma ikke trykkes ved vad patronfilter. (se beskrivelse / figur D)
8 Filterrensningsindicator
Hvis filterrensningsindikatoren er rød, trykkes tasten til Efficient filterrensningen. (se beskrivelse / figur [u]

10 Tilbehör shareholder kroker

10 Tillbehörfsäste krokar

13 Tillbehörfsfeste behallare

Bild B1

Anslut tillbehör.

Bld B2

Stickinnatkontakten.

Bld B3

Starta aggregatet.

Torrsugning

Bild C2

Bild D1

Bild E1

Bild G1

Elektrühendus
