KASUTUSJUHEND WD5600 KARCHER

20 Padlofej (betetekekel)

Korrashoid ja tehnohooldus ET .10

Abihäiretekorral ET 11

Tehnilised andmed ET 11

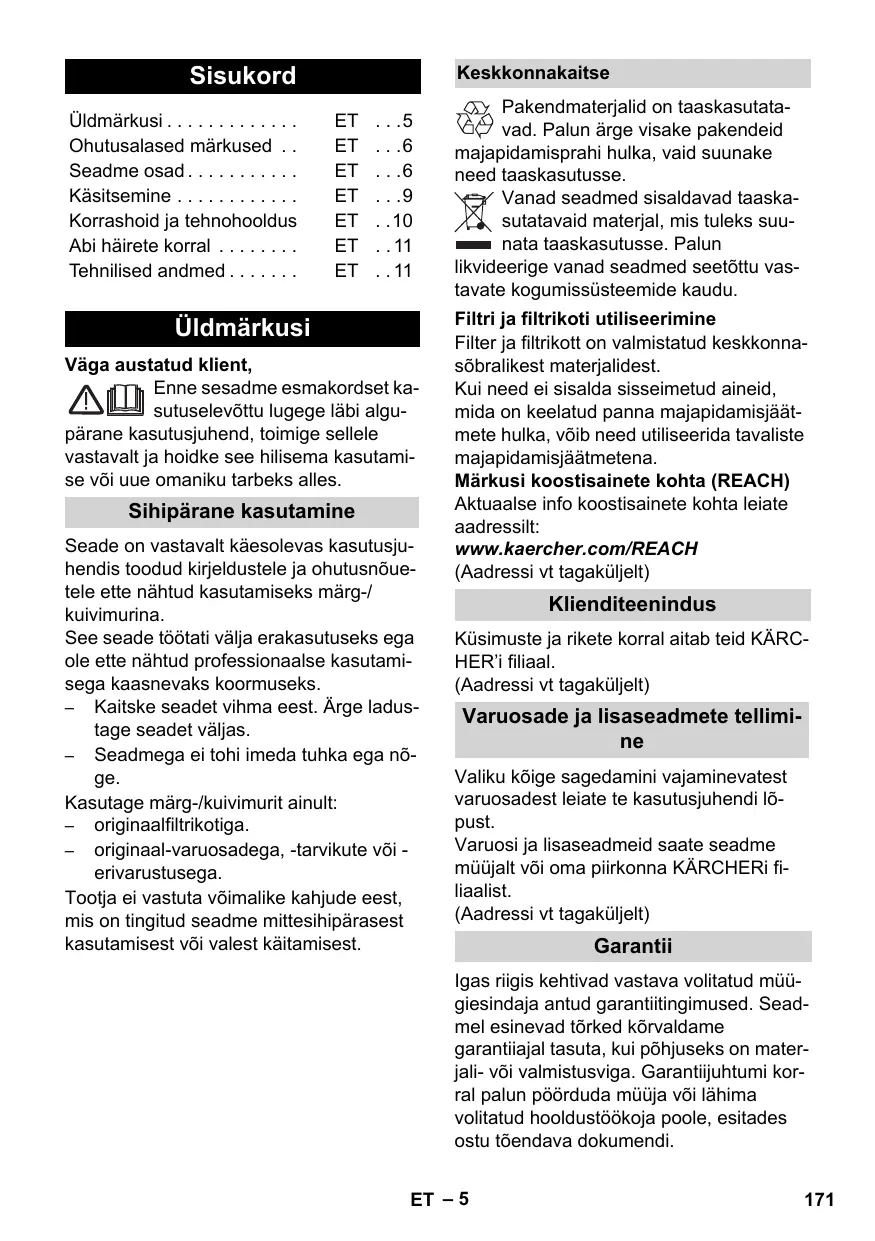

Uldmärkusi

Väga austatud klien,

Enne sesadme esmakordset kasutuselevottu lugege labi algu

párane kasutusjuhend, toimige sellevastavalt ja hoidke see hilisema kasutami-se voi uue omaniku tarbeks alles.

Sihipärane kasutamine

Seade on vastavlt kaesolevas kasutusju-hendis toodud kirjeldustele ja ohutusnõutele ette nähtud kasutamiseks marg-/kuivimurina.

See seade tootati valja erakasutuseks ega ole ette nahtud professionaalse kasutamisega kaasnevaks koormuseks.

• Kaitske seadet vihma eest. Arge ladustage seadet valjas.
  Seadmega ei tohi imeda tuhka ega nõge.

Kasutage marg-/kuivimurit ainult:

• originalfiltrikotiga.
• original-varuosadega, -tarvikute või -erivarustusega.

Tootja ei vastuta voimalike kahjude eest, mis on tingitud seadme mittesihiparasesst kasutamisest voi valest kaitamisest.

Keskonnakaitse

Pakendaterjalid on taaskasutata

vad. Palun örge visake pakendeid

majapidamisprahi hulka, vaid suunakeneed taaskasutusse.

Vanad seadmed sisaldavad taaskasutatavaid materjal, mis tuleks suu

nata taaskasutusse. Palun

likvideerige vanad seadmed seetottu vastate kogumissusteemide kaudu.

Filtri ja filtrikoti utiliseerimine

Filter ja filtrikott on valmistatud keskkonna-sobralikest materjalidest.

Kui need ei sisalda sisseimetud aineid,
mida on keelatud panna majapidamisjätmete hulka, vöib need utiliseerida tavaliste
majapidamisjäatmetena.

Markusi koostisainete kohta (REACH)

Aktuaalse info koostisainete kohta leiate aadressilt:

Küsimuste ja rikete korral aitab teid KÄRC-HER'i filial.

(Aadressvtagakuljelt)

Valiku kõige sagedamini vajaminevatest varuosadest leiate te kasutusjuhendi lõpust.

Varuosi ja lisaseadmeid saate seadmemüjalt vovi ompiirkonna KÄRCHERi filiaalist.

(Aadressi vt tagakuljelt)

Garantii

Igas riigis kehtivad vastava volitatud muügiesindaja antud garantiitingimused. Seadmel esinevad torked körvaldame garantiajal tasuta, kui pöhjuseks on materjali- vöi valmistusviga. Garantiijuhtumi korral palun poörduda muöja vöi lahima volitatud hooldustökoja poole, esitades ostu toendava dokumendi.

Ohutusalased markused

• Seda seadet ei tohi kasutada piiratud füusiliste, sensoorsete voi vaimsete voi mete inimesed voi kogemuste ja/voi teadmisteta isikud; kui siis ainult pädeva isiku järevalve all voi kui neid on opetatud seadet kasutama.
  Lastel on lubatud kasutada seadet vaid juhul, kui nad on üle 8 aasta vanad ja kui nende üle teostab järevalvet mōni nende ohutuse eest vastutav isik vōi on saanud temalt juhiseid seadme kasutamise kohta.
• Hoidke pakendikiled lastele kattesaamatuna -lambumisoht!
  Lulitage masin pärast iga kasutamists ja enne iga puhastamist/hooldust välja.
  Tuleoht. Arge imege masinasse põlevaid ega hõguvuid esemeid.
• Plahvatusohtlikes piirkondades kasutamine on keelatud.

Seadet tohib ühendada ainult vahelduvvoolutoitega. Pinge peab vastama seadmetübisildil esitatud pingele.

Elektrilögi oht

Vörgupistikut pistikupesast valja tõmmates
ärge hoidke kinni ühenduskaablist.

Enne igakordset kasutamist tuleb kontrollida, et vorgupistikuga toitejuhe oleks kahjustusteta. Kahjustatud toitejuhe lasta viivitamatult volitatud hooldustookojal/ elektrikul valja vahetada.

Elektrionnetuste vältimiseks soovitame kasutada ettelulitud rikkevooola-kaitselulitiga (max 30 mA rakendumise nimivoolutugevusega) pistikupesi.

Oht

Möned ained võivad imiohu keerises moodustada plahvatusohtliku auru või gaasise-gu!

Arlge kunagi kasutage imurit jargmiste ainete eemaldamiseks:

• Plahvatusohtlikud või kergestisuttivad gaasid, vedelikud ja tolm (reactiivne tolm)
  Reaktivne metallitom (nt aluminium, magneesium, tsink) ühenduses tugevasti leeliseliste ja happeliste puhastus-vahenditega
  Lahjendamata kanged happed ja alused
• Organilised lahused (nt bensiin, varvilaustid, atsetoon, kutteoli).

Lisaks võivad need ained kahjustada seadme valmistamisel kasutatud materjale.

Seadme osad

Jooniseid vt volditavatelt Ihehekülgedelt!

■ Selles kasutusjuhendis kirjeldatakse eesmisel tagasipöördel kujutatud marg-/kuivimurit.
Olenevalt mudelist on varustuses ja tarnitud tarvikutes erinevusi.

Pakendi lahtipakkimisel kontrollida, kasokoi od ased on olemas ning kahjustamata. Transportimisel tekkinud kahjustuste korral palun teavitada toote muujat.

• sisaldb tarnekomplektis
  vöimalikud tarvikud

1 Imemisvooliku ühendus

Imivooliku ühendamiseks puhastami-sel.

(vt kirjeldust / joonist E)

2 Seadme pistikupesa

Markus: Pidage kinni maksimaalsest uhendusvöimsusest (vt ptk „Tehnilised andmed").

Elektrilise lisaseadme ühendamiseks. (vt kirjeldust / joonist)

3 Puhumisuhendus

Torgake imivooolik puhumisliitmikku. Sellega aktiveeritakse puhumisfunkt-soon.

(vt kirjeldust / joonist)

4 Tostmissüvend

Pärast vabastamist vötke seadme peast käepedemesüvendisthaarates kinni ja vötke seadme pea ära.

5 Kandesang

Kandesang on moeldud uhtlasi seadme pea ja mahuti lukustamiseks. Lukust vabastamiseks keerake sang lopuni ete, kuni lukk vabaneb. (vt kirjeldust /joonist)
Haarake seadme peast hoides kinni käepideme suvendist ja vötke seadme pea ära.
Kandeasendis on sang üleval, seadmega tootades lukake sang taha, kuni seadme juhtelementidele on voimalik juurde pääseda.

6 Seadme pea tarvikute hoiukoht

See tarvikute hoiukoht voimaldeb imiot-sakute hoidmist seadme peas.

Markus: Tarvikute hoiukohta on lisaks vaja ka tohusa filtripuhastuse kasutami-seks. (vt kirjeldust / joonist)

7 Tohusa filtribuphistuse klahv

→ Paigaldatud padrunfiltri puhastamiseks.

Markus: Ärge vajutage klahvile, kui padrunfilter on mäng.

(vt kirjeldust / joonist)

8 Filtri puhasuse nait

→ Kui filtripuhastusnait on punane, vajutage tohusa filtripuhastuse klahvile.

(vt kirjeldust / joonist)

9 Toitekaabli sissetombeklahv

Vajutage toitekaabli sissetombeklahvile. Kaabel keritakse automaatset seadmesse.

10 Tarvikute hoiukoht konks

Selles tarvikute hoiukohas saab hoida imivooolikut, toitekaabit ja imiotsakuid. (vt kirjeldust / joonist)

Pöördluliti (SISSE/VÄLJA) (ilma sisseehitatud pistikupesata)

Positsoon I: Imemine voi puhumine. Positsoon 0: Masin on valja lulitatud. (vt kirjeldust / joonist)

Pöördlülti (SISSE/VÄLJA) (sisseehitatud pistikupesaga)

Asend MAKS: Imemine või puhumine.
Asend +50 MAKS: Imemine uhenda-tud elektritööriistaga
Vöimsuse reguleerimine: Vajadusel vähendage imedes, puhudes voi elektrilise töristaga tõtades imivöimsust.
Positsoon 0: Seade on valja lulitatud. Elektritöörist on pinge all.. (vt kirjeldust / joonist [B]

12 Parkimispositsooon

Pörandaotsaku toetamiseks tökatkestuste ajal.

(vt kirjeldust / joonist)

13 Tarvikute hoiukoht mahuti

Selles tarvikute hoiukohas saab hoida imitorusid või muid tarvikuid.

(vt kirjeldust / joonist)

14 Juhtratas

Masina tarnimisel on juhtrullid paigutud mahutisse. Enne kasutuselevottu tuleb need paigaldada.

(vt kirjeldust / joonist)

15 Väljalaskekork

Väljalaskekorki kasutatakse paagis oleva musta vee kiireks ja mugavaks valjalaskmiseks. Lihtsamaks tuhjendamiseks kallutage mahutit ette. (vt kirjeldust / joonist)

16 Filterkott

Märkus: Märgpuhastuse korral ei tohi kasutada filtrikotti!
Soovitus ilma tohusa filtripuhastussüsteemita seadmete puhul:

Peentolmu imemiseks paigaldage filtrikott. (vt kirjeldust / joonist A2)

17 Padruni filter (juba masinas)

Padrunfilter peab olema paigaldatud alati, nii marg- kui kuivpuhastamiseks. Markus: Enne kasutamist kuivpuhastamisel laske márjal padrunifiltril kuvada. (vt kirjeldust / joonist)

13 Käepidemega imivooolik

Suruge imivoolik liitmikku. Voolik fik-seerub asendisse. (vt kirjeldust /joonist) Markus: Valjavotmiseks vajutage poidlaga riivile ja tommake imivoolik valja.

19 Imemistorud 2 × 0,5 ~m

20 Pörandadüus (sisendosadega)

Torgake mõlemad imitorud kokku ja ühendage imivooolikuga. (vt kirjeldust /joonist)
Kovade pindade ja vaipkatete puhastamiseks kasutage sobivaid sisendeid. Kovad pinnad, margpuhastus: Kasutage 2 kummihuulgega sisendit. Kovad pinnad, kuivpuhastus: Kasutage 2 harjaga sisendit.

Vaipkatted, margpuhastus ja kuivpu-hastus: Töötage ilma sisendita.

21 Pörandadüus (ümberlülitushoob)

Kovade pindade ja vaipkatete puhastamiseks: Hoob vaipkatete sumbolil Hoob kovade pindade sumbolil

22 Uhendusduus

Servade, vuukide, kuttekehade ja raskesti ligipäasetavate kohtade jaoks.

Adapters

Imivoooliku ühendamiseks elektrilise tööristaga. (vt kirjeldust / joonist)
Kohandage adapterit vajadusel noaga elektrilise tooriista liitmiku labimodule vastavaks.

24 Painduv tooriistavoolik

Tagab elektritööristadega tõötades suurema paindlikkuse. Markus: Võib kasutada ka adapteriga. (vt kirjeldust/joonist)

25 Jameda mustuse komplekt

Ulatuslik puhastuskomplekt iga liki jämeda mustuse jaoks.

Käsitsemine

Töötades, nii marg- kui kuivpuhastamise puhul, peab padrunfilter olemalati paigaldatud!

Enne seadme kasutuselevottu

Joonis A1

Paigaldage enne kasutuselevottu seadmega kaasas olevad lahtised osad.

Joonis A2

Soovitus ilma tohusa filtripuhastussüsteemita seadmete puhul: Peentolmu imemiseks paigaldage filtrikott.

Kasutuselevött

Joonis B1

Tarvikuteuhendamine.

Joonis B2

Uhendadage vorgupistik.

Joonis B3

Lulitage seade sisse.

Kuvimemine

Tööttage ainult kuiva padrunfiltriga!
Tahelepanu: Tuha ja noe puhastamisel kasutage alati eelseparaatorit (tell-nr. 2.863-139).

Soovitus ilma tohusa filtipuhastussuteemita seadmete puhul: Peentolmu imemiseks paigaldage filtrikott.

(vt kirjeldust / joonist)

Filtrikoti taituvus soltub imetud mustusest.

Liiga tãis filtrikotid võivad lõhki minna.
Vahetage filtrikott Óigeaegselt valja!

Peene tolmu, liiva jne puhul tuleb filtrikotti sagedamini vahetada.

Tōhusa filtribuhasstussüsteemiga seadmete puhul: Ilma filtrikotita puhasstades on filtribuhastuse nait punane, kui on vaja puhasada padrunfilrit.

Kasutage tohusat filtribuhasussusteemi.

(vt kirjeldust / joonist)

Märgimemine

Niiskuse voi vedeliku masinasse imemiseks uhendage vajalikud tarvikud imitorudele voi otse kaepidemele.
△ Tahelepanu:

Mitte kasutada filterkotti!

Vahu tekkimisel voi vedeliku valjumisel luli-tage seade koheselt valja!

Markus: Kui anum saab tais, sulgeb ujk imemisava ja seade tootab korgematel pooretel. Lulitage seade koheselt valja ja tuhjendage mahuti.

Tööttamine elektritööristadega

Kohandage adapterit vajadusel noaga elektrilise tooriista liitmiku labimodule vastavaks.
Joonis C1

A) Torgake juuresolev adapter imivooliku käepidemele ja uhendage elektröörriista uhenduskohaga.

→vovi
B) Suurema paindlikkuse saavutate, kui kasutate tootades elastset tooriistavoolikut. Uhendage see imivoolik ja vajadusel adapter elektritotoiista liitmikku.

Joonis G2

Sisseehitatud pistikupesaga seadmete puhul: Ühendage elektröörista vörgupistik tolmuimejaga.

Joonis C8

Lülitage seade sisse (pöördlüliti vasa-kule asendisse + MAX) ja alustage toöd.

Märkus: Niipea kui elektritöörist sisse lülitatakse, käivitub imiturbiin 0,5 sekundilise viivitusega. Kui elektritöörist lülitatakse valja, toötab imiturbiin veel ca. 5 sekundit edasi, et imeda imivoolikus valja seal olev jäakpraht.

Tohus filtripuhastus

Kui filtribuphastuse nait on punane, kasutage filtribuphastust.

Joonis D1

Pange imivooolik koos käepidemega seadme peal olevasse tarvikute kinnituskohta. Kui seade on sisse lulitatud, vajutage 3 x tohusa filtribuhistuse klahvile, seejuures oodake üksikute vajutuste vahel 4 sekundit.

Markus: Kui punane filtribuhasnait poleb pidevalt voi parast mitmekordset vajutust filtribuhasklahvile tuleb kontrollida mahuti taituvust. Vastasel korral voib mustus mahuti avamisel valja paaseda.

Puhumisfunktsion

Raskesti ligipäasetavate kohtade vöi selliste kohtade puhastamine, kus imemine ei ole vöimalik, nt lehed kruusapinnalt.

Joonis E1

Sellega aktiveeritakse puhumisfunktssoon.

Tök katkestamine

Lulitage seadevalja.
Joonis F1

Riputage pörandaotsak parkimishoidikusse.

Töö lopetamine

Lulitage seade valja ja tommake vorgupistik valja.

Tuhjendage paak

Joonis

Vötke seadme pea āra, tuhjendage märja vōi kuiva mustusega tāidetud mahuti.

Väljalaskekruviga seadmete puhul:

Valage kuiv mustus mahutist välja. Vedelike väljalaskmiseks kasutage väljasaksekruvi.

Seadme ladustamine

Joonis G2

Hoidke toitekaablit ja tarvikuid seadme juures. Hoidke seadet kuivas rumis.

Korrashoid ja tehnohooldus

Oht

Lulitage enne koiki hooldustoid masin valja ja tommake vorgupistik valja.

Remonditoid ja toid elektriliste komponenti de juures tohib teha ainult volitatud hooldustokoda.

NBI!

Arge kasutage küurimsvahendeid ega klaasi- voi universaalpuhastusvahendeid! Arge sukeldage seadet kunagi vette.

Puhastage seadet ja plastmassist tarvikuid tavalise plastmassipuhastusvahendiga.
Vajaduse korral loputage paaki ja tarvikuid veega ja kuivatage enne uuesti kasutuselevostmist.
Joonis H1

Puhastage padrunfiltr vajadusel ainult voolava vee all, arge hõruge ega harjake. Enne paigaldamist laske korralikult kuivada.

Abihäirete korral

Ilma tohusa filtripuhastuseta sead-mete puhul: Kloppige padrunfilter puhtaks, vajadusel puhastage voolava vee all.

(vt kirjeldust / joonist)

Tohusa filtribupastussüsteemiga seadmete puhul: Kasutage filtribupastust.

(vt kirjeldust / joonist)

Puhastage padrunfiltrit vajadusel voola va vee all.

(vt kirjeldust / joonist nn)

Vahetage defektne padrunifilter välja.
Filtrikott on tais, paigaldage uus. (vt kirjeldust / joonist)

Tehnilised andmed

Tehnilised anmded on lahtivolditavatel lehekulgedel. Alljargnevalt leiate seal kasutadusombolite kirjelduse.

Pinge

Vöimsus P_nimi

Käepidemega veevötmine

Pórandaotsakuga veevötmine

Vorgukaabel

Helirohupeel (EN 60704-2-1)

Kaal (ilma tarvikuteta)

Tehniliste muudatuste Óigused reserveeritud!
