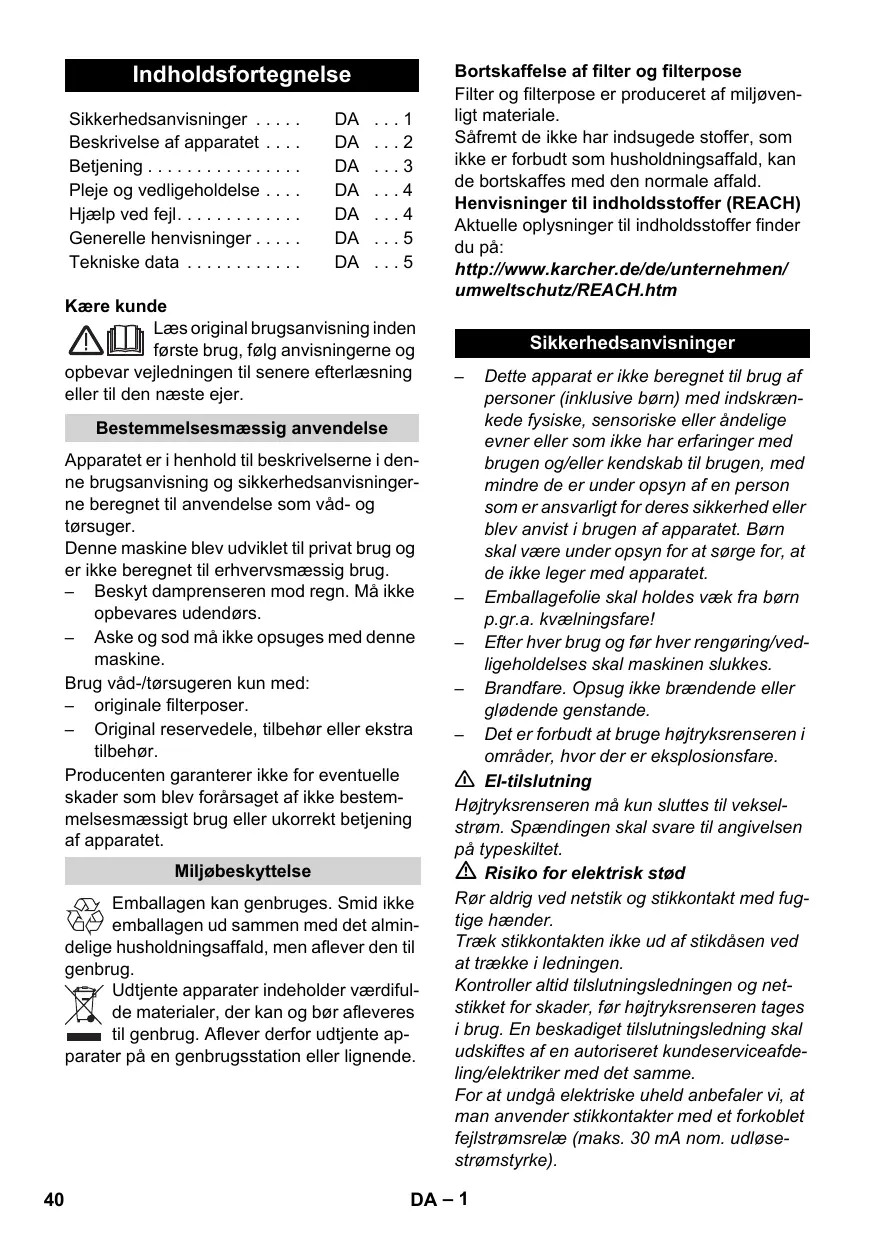

BRUGSANVISNING WD 3500P KARCHER
Sikkerhedsanvisninger ..... DA ... 1
Beskrivelse af apparatet .... DA ... 2
Betjening .... DA ... 3
Hjælp ved fejl. DA ... 4
Generelle henvisninger ..... DA ... 5
Læs original brugsanvisning inden første brug, følg anvisningerne og opbevar vejledningen til senere efterlæsning eller til den næste ejer.
Bestemmelsesmæssig anvendelse
Apparatet er i henhold til beskrivelserne i denne brugsanvisning og sikkerhedsanvisningerne beregnet til anvendelse som våd- og tørsuger.
Denne maskine blev udviklet til privat brug og er ikke beregnet til erhvervsmæssig brug.
- Beskyt damprenseren mod regn. Må ikke opbevares udendørs.
- Aske og sod må ikke opsuges med denne maskine.
Producenten garanterer ikke for eventuelle skader som blev forårsaget af ikke bestemmelsesmæssigt brug eller ukorrekt betjening af apparatet.
Miljøbeskyttelse
Emballagen kan genbruges. Smid ikke emballagen ud sammen med det almindelige husholdningsaffald, men aflever den til genbrug.
Udtjente apparater indeholder værdifulde materialer, der kan og bør afleveres til genbrug. Aflever derfor udtjente apparater på en genbrugsstation eller lignende.
Filter og filterpose er produceret af miljøvenligt materiale.
Såfremt de ikke har indsugede stoffer, som ikke er forbudt som husholdningsaffald, kan de bortskaffes med den normale affald.
Henvisninger til indholdsstoffer (REACH)
Aktuelle oplysninger til indholdsstoffer finder du på:
Sikkerhedsanvisninger
- Dette apparat er ikke beregnet til brug af personer (inklusive børn) med indskrænkede fysiske, sensoriske eller åndelige evner eller som ikke har erfaringer med brugen og/eller kendskab til brugen, med mindre de er under opsyn af en person som er ansvarligt for deres sikkerhed eller blev anvist i brugen af apparatet. Børn skal være under opsyn for at sørge for, at de ikke leger med apparatet.
- Emballagefolie skal holdes væk fra børn p.gr.a. kvælningsfare!
- Efter hver brug og før hver rengøring/vedligeholdelses skal maskinen slukkes.
- Brandfare. Opsug ikke brændende eller glødende genstande.
- Det er forbudt at bruge højtryksrenseren i områder, hvor der er eksplosionsfare.
El-tilslutning
Højtryksrenseren må kun sluttes til vekselstrøm. Spændingen skal svare til angivelsen på typeskiltet.
⚠ Risiko for elektrisk stød
Rør aldrig ved netstik og stikkontakt med fug-
tige hænder.
Træk stikkontakten ikke ud af stikdåsen ved at trække i ledningen.
Kontroller altid tilslutningsledningen og netstikket for skader, før højtryksrenseren tages i brug. En beskadiget tilslutningsledning skal udskiftes af en autoriseret kundeserviceafdeling/elektriker med det samme.
For at undgå elektriske uheld anbefaler vi, at man anvender stikkontakter med et forkoblet fejlstrømsrelæ (maks. 30 mA nom. udløsestrømstyrke).
⚠ OBS
De kan danne eksplosive dampe eller blandinger gennem ophvirvling med sugeluften! Efterfølgende stoffer må aldrig suges op:
- Eksplosive eller tændelige gas, væsker og støv (reaktive støv)
- Reaktive metalstøv (f.eks. aluminium, magnesium, zink) i forbindelse med stærk alkaliske eller sure rengøringsmidler.
– Ufortyndede syrer og baser
- Organiske opløsningsmidler (f.eks. lakfortynder, benzin, acetone, fyringsolie).
Desuden kan disse stoffer angribe de materialer, støvsugeren er fremstillet af.
Beskrivelse af apparatet
■ Denne driftsvejledning forklarer basismodellerne af de vå-/
tørsugere som vises på forsiden af omslaget.
■ Figurerne viser det maksimale udstyr, afhængigt af modellen er der forskelle mellem udstyr og medleveret tilbehør.
Kontroller pakningens indhold for manglende tilbehør eller beskadigelser, når den pakkes ud. Kontakt Deres forhandler i tilfælde af transportskader.
→ Position I: Suge eller blæse.
Position 0: Maskinen er slukket.
2 Startknap (TÄND/SLUK) (med integreret stikdåse)
→ Position I: Suge eller blæse.
Position II: Automatisk sugning med til-sluttet el-værktøj
Position 0: Apparatet og tilsluttet el-værktøj er slukket
3 Apparatets stikdåse
Bemærk: Tag højde for den maksimale strømkapacitet (se kapitel „Tekniske data“).
→ For tilslutning af el-værktøj.
(se beskrivelse / figur C1)
4 Bæregreb
→ Hold maskinen fast på grebet til transport.
5 Kabelkrog
→ Til opbevaring af strømledningen.
(se beskrivelse / figur F2)
6 Blæsetilslutning
→ Sæt sugeslangen ind i blæsetilslutningen, blæsefunktionen er så aktiveret.
(se beskrivelse / figur D1)
7 Beholderlås
→ Træk ud for at åbne, skub ind for at låse.
(se beskrivelse / figur A1)
8 Parkeringsposition
→ For at stille gulvdysen til side ved arbejds-pauser.
(se beskrivelse / figur E1)
9 Tilbehørsholder
→ Med tilbehørsholderen kan man opbevare sugerør og sugedyser på maskinen.
(se beskrivelse / figur F2)
10 Styringsrulle
→ Ved leverancen er styrerullerne i beholderen. Før ibrugtagelse skal styreullerne monteres.
(se beskrivelse / figur A1)
11 Filterpose
Bemærk: Til vådsugningen må man ikke isætte en filterpose!
→ Anbefaling: Isæt filterposen til opsugning af fint støv.
(se beskrivelse / figur A2)
12
Patronfilter
(allerede sat ind i maskinen)
→ Patronfilteret skal altid isættes, såvel ved våd- og tørsugningen.
Bemærk: Et vådt patronfilter skal tørres inden det bruge til tørsugning.
Sugeslange med håndgreb
→ Tryk sugeslangen ind i tilslutningen, den går i hak.
For at fjerne sugeslangen skal låsetappen trykkes ind med tommelfingeren og sugeslangen trækkes ud.
14
Sugerør 2 x 0,5 m
→ Sæt begge sugerør sammen og forbind dem med sugeslangen.
→ Til opsugning af hårde overflader og gulv-tæpper skal der bruges den passende indsats.
Hårde gulve, vådsugning: Brug indsats med 2 gummilæber (hhv. med gummilæbe og børstestriber).
Hårde gulve, tørsugning: Brug indsats med 2 børster (hhv. med gummilæbe og børstestriber).
Gulvtæpper, vådsugning og tørsugning: Arbejd uden indsats.
17
Adapter
→ Til forbindelse af sugeslangen med et elværktøj.
→ Efter behov justeres el-værktøjet til tilslutningsdiamteren vha. en kniv.
Betjening
⚠ Sável ved våd- og ved tørsugning skal der altid arbejdes med isat patronefilter!
Inden idrifttagning
→ Figur A 1
Løse komponenter, som er vedlagt maskinen, skal før brugen monteres.
→ Figur A 2
Anbefaling: Isæt filterposen til opsugning af fint støv.
Ibrugtagning
→ Figur B 1
Tilslut tilbehøret.
→ Figur B 2
Sæt netstikket i.
→ Figur B 3
Tænd for maskinen.
Tørsugning
⚠ Arbejd kun med tør patronfilter!
→ Anbefaling: Isæt filterposen til opsugning af fint støv.
Filterposens påfyldningsgrad er afhængigt af den opsugede snavs.
Ved fintstøv, sand osv. skal filterposen udskiftes oftere.
Tilstoppede filterposer kan eksplodere, derfor skal filterposen udskiftes i tide!
→ OBS: Brug en forudskiller (bestillingsnr. 2.863-139) ved opsugning af aske og sod.
Vådsugning
→ Sæt det ønskede tilbehør på sugerørene, hhv. direkte på håndgrebet for at opsuge fugtighed eller væske.
OBS:
Brug ikke filterpose!
Sluk straks for apparatet, hvis der dannes skum eller trænger væske ud!
Bemærk: Hvis beholderen er fuld, lukker en svømmerventil sugeåbningen, og apparatet kører med forhøjet omdrejningstal. Sluk straks for apparatet, og tøm beholderen.
Arbejde med el-værktøjer
→ Efter behov justeres el-værktøjet til tilslutningsdiamteren vha. en kniv.
→ Figur C 1
Sæt den vedlagte adapter på sugeslangens greb og forbind den med tilslutningen til el-værktøjet.
Sæt el-værktøjets netstik i sugeren.
→ Figur C 2
Stil sugeren på Position II og start med arbejdet.
Bemærk: Så snart el-værktøjet er tændt, starter sugeturbinen at køre med en forsinkelse på 0,5 sekunder. Hvis el-værktøjet slukkes, kører sugeturbinen videre for ca. 5 sekunder for at indsuge den resterende snavs i sugeslangen.
Blæsefunktion
Rengøring af svær tilgængelige steder eller hvor opsugning ikke er muligt, f.eks. løv ud af gruslag.
→ Figur D 1
Sæt sugeslangen ind i blæsetilslutningen, blæsefunktionen er så aktiveret.
Afbrydelse af driften
→ Sluk for renseren
→ Figur E1
Hæng gulvdysen ind i parkeringsholderen.
After brug
→ Sluk for apparatet, og træk netstikket ud.
Tøm beholderen
→ Figur F1
Tag maskinens hoved af og tøm beholderen.
Opbevaring af maskinen
→ Figur F2
Før alle service- og vedligeholdelsesarbejder skal maskinen afbrydes og stikket trækkes ud.
Reparationsarbejder og arbejder på elektriske komponenter skal altid udføres af autorisere-de servicefolk.
OBS
Undlad at bruge skuremidler, glas- eller universalrengøringsmiddel! Nedsænk aldrig apparatet i vand.
→ Apparat og tilbehørsdele af plast skal rengøres med et almindeligt plastrengøringsmiddel.
→ Beholder og tilbehør spoles med vand og tørres inden de bruges igen.
→ Figur G 1
Efter behov må patronfilteret renses under flydende vand; den må ikke gnides eller børstes. Inden det monteres skal det tørres.
Hjælp ved fejl
Aftagende sugeeffekt
Hvis apparatets sugekapacitet reduceres, kontroller følgende punkter.
→ Tilbehør, sugeslange eller sugerør er tilstoppet, fjern tilstopningen.
→ Filterposen er fuld, isæt en ny filterpose. (se beskrivelse / figur A2)
→ Patronefilteret er tilsmudset, bank patronfilteret og rens det efter behov under flydende vand.
(se beskrivelse / figur G1)
→ Udskift beskadiget patronfilter.
Generelle henvisninger
Garanti
I de enkelte land gælder de garantibetingelser, som er udgivet af vores respektive ansvarlige forhandlere. Inden for garantifristen afhjælper vi gratis eventuelle fejl på Deres maskine, såfremt disse er forårsaget af materiale- eller produktionsfejl. Hvis De vil gøre Deres garanti gældende, bedes De henvende Dem til Deres forhandler eller nærmeste autoriserede kundeservice medbringende kvittering.
(Se adressen på bagsiden)
Kundeservice
Vores KÄRCHER-afdeling hjælper gerne, hvis De har spørgsmål, eller der er fejl på støvsugeren.
(Se adressen på bagsiden)
Bestilling af reservedele og ekstratilbehør
Et udvalg over de reservedele som bruges meget ofte finder De i slutningen af betjeningsvejledningen
Reservedele og tilbehør får du ved din forhandler eller i den KÄRCHER-afdeling.
(Se adressen på bagsiden)

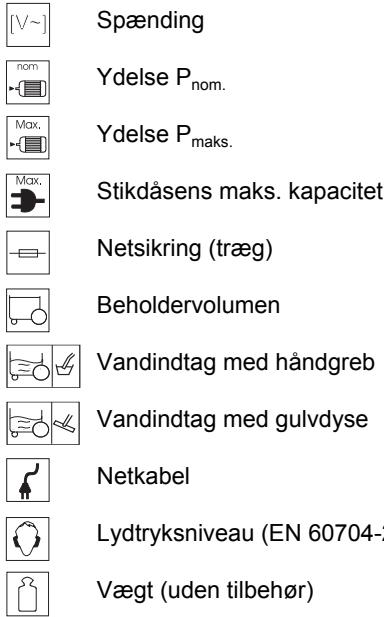

Tekniske data
De Tekniske data er på side IV. Efterfølgende forklares de anvendte symboler.
nom Ydelse P_nom.
Max. Ydelse P_maks.
Max. Stikdåsens maks. kapacitet
Netsikring (træg)
Beholdervolumen
Vandindtag med håndgreb
Vandindtag med gulvdyse
Netkabel
Lydtryksniveau (EN 60704-2
Vægt (uden tilbehør)
Forbehold for tekniske ændringer!
