LIETOŠANAS INSTRUKCIJA WD 3500P KARCHER

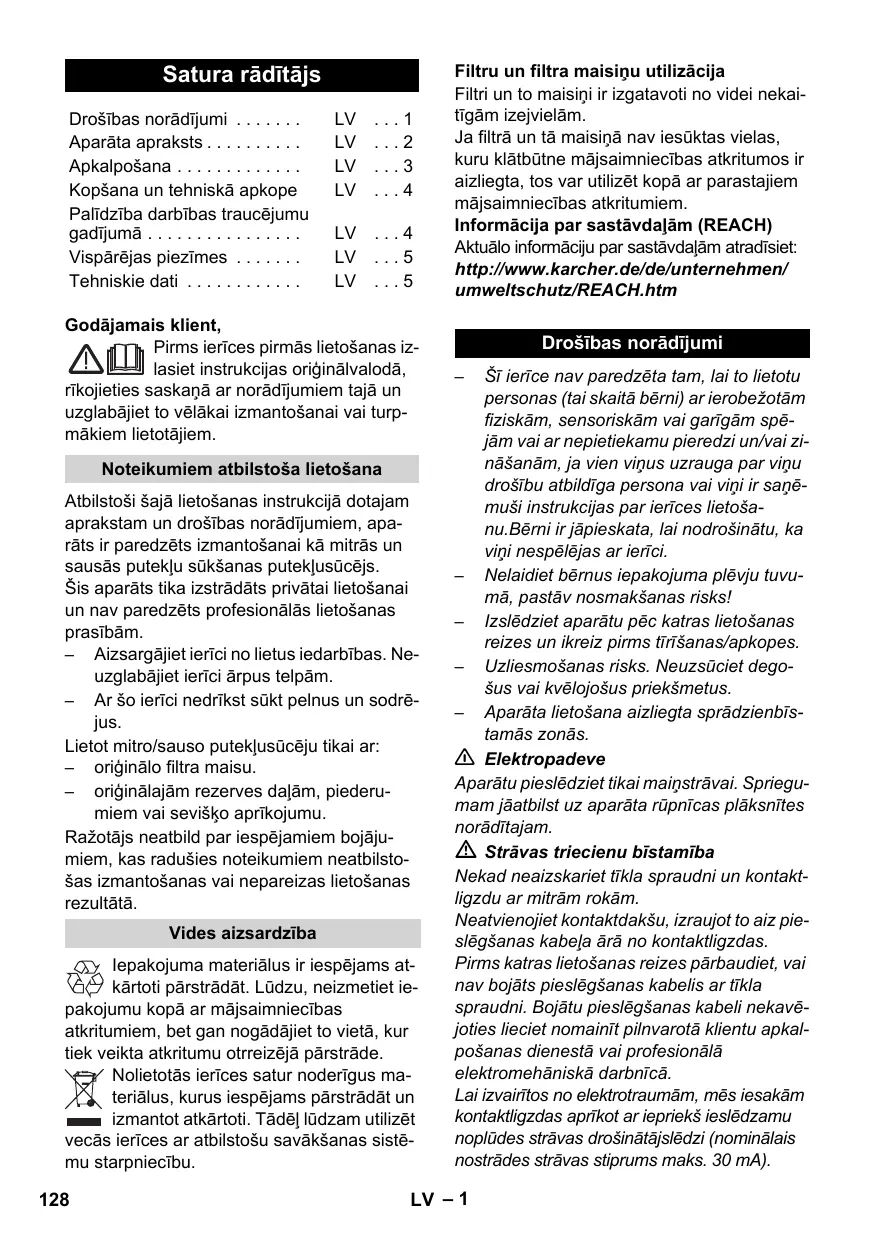

Drošības norādījumi ..... LV ... 1

Aparāta apraksts....LV...2

Apkalpošana .... LV ... 3

Kopšana un tehniskā apkope LV ...4

Palīdzība darbības traucējumu gadījumā . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . LV ... 4

Vispārējas piezīmes ..... LV ... 5

Tehniskie dati .... LV ... 5

Godājamais klient,

Pirms ierīces pirmās lietošanas izlasiet instrukcijas oriğinālvalodā, rīkojieties saskaṇā ar norādījumiem tajā un uzglabājiet to vēlākai izmantošanai vai turp-mākiem lietotājiem.

Noteikumiem atbilstoša lietošana

Atbilstoši šajā lietošanas instrukcijā dotajam aprakstam un drošības norādījumiem, aparāts ir paredzēts izmantošanai kā mitrās un sausās putekļu sūkšanas putekļusūcējs. Šis aparāts tika izstrādāts privātai lietošanai un nav paredzēts profesionālās lietošanas prasībām.

- Aizsargājiet ierīci no lietus iedarbības. Neuzglabājiet ierīci ārpus telpām.

- Ar šo ierīci nedrīkst sūkt pelnus un sodrē-jus.

Lietot mitro/sauso puteklusūcēju tikai ar:

– oriğinālo filtra maisu.

- oriğinālajām rezerves dalām, piederumiem vai seviško aprīkojumu.

Ražotājs neatbild par iespējamiem bojāju-miem, kas radušies noteikumiem neatbilsto-šas izmantošanas vai nepareizas lietošanas rezultātā.

Vides aizsardzība

lepakojuma materiālus ir iespējams at-kārtoti pārstrādāt. Lūdzu, neizmetiet iepakojumu kopā ar mājsaimniecības atkritumiem, bet gan nogādājiet to vietā, kur tiek veikta atkritumu otrreizējā pārstrāde.

Nolietotās ierīces satur noderīgus materiālus, kurus iespējams pārstrādāt un izmantot atkārtoti. Tādēl lūdzam utilizēt vecās ierīces ar atbilstošu savākšanas sistēmu starpniecību.

Filtru un filtra maisinu utilizācija

Filtri un to maisini ir izgatavoti no videi nekaitīgām izejvielām.

Ja filtrā un tā maisinā nav iesūktas vielas, kuru klātbūtne mājsaimniecības atkritumos ir aizliegta, tos var utilizēt kopā ar parastajiem mājsaimniecības atkritumiem.

Informācija par sastāvdaļām (REACH)

Aktuālo informāciju par sastāvdalām atradīsiet: http://www.karcher.de/de/unternehmen/ umweltschutz/REACH.htm

Drošības norādījumi

• Šī ierīce nav paredzēta tam, lai to lietotu personas (tai skaitā bērni) ar ierobežotām fiziskām, sensoriskām vai garīgām spējām vai ar nepietiekamu pieredzi un/vai zināšanām, ja vien viņus uzrauga par viņu drošību atbildīga persona vai viņi ir saņēmuši instrukcijas par ierīces lietošanu. Bērni ir jāpieskata, lai nodrošinātu, ka viņi nespēlējas ar ierīci.
  – Nelaidiet bērnus iepakojuma plēvju tuvu-mā, pastāv nosmakšanas risks!
  – Izslēdziet aparātu pēc katras lietošanas reizes un ikreiz pirms tīrīšanas/apkopes.
  – Uzliesmošanas risks. Neuzsūciet degošus vai kvēlojošus priekšmetus.
• Aparāta lietošana aizliegta sprādzienbīstamās zonās.

Elektropadeve

Aparātu pieslēdziet tikai mainstrāvai. Spriegumam jāatbilst uz aparāta rūpnīcas plāksnītes norādītajam.

⚠ Strāvas triecienu bīstamība

Nekad neaizskariet tīkla spraudni un kontakt-ligzdu ar mitrām rokām.

Neatvienojiet kontaktdakšu, izraujot to aiz pieslēgšanas kabela ārā no kontaktligzdas.

Pirms katras lietošanas reizes pārbaudiet, vai nav bojāts pieslēgšanas kabelis ar tīkla spraudni. Bojātu pieslēgšanas kabeli nekavē-joties lieciet nomainīt pilnvarotā klientu apkal-pošanas dienestā vai profesionālā elektromehāniskā darbnīcā.

Lai izvairītos no elektrotraumām, mēs iesakām kontaktligzdas aprīkot ar iepriekš ieslēdzamu noplūdes strāvas drošinātājslēdzi (nominālais nostrādes strāvas stiprums maks. 30 mA).

⚠ Uzmanību

Sajaucoties ar iesūcamo gaisu, dažas vielas var veidot sprādzienbīstamus tvaikus vai mai-sījumus!

Nekad neiesūkt sekojošas vielas:

• Sprādzienbīstamas vai viegli uzliesmojošas gāzes, škīdrumus un puteklus (reaktī-vie puteklj)
• Reaktīvie metāla putekļi (piemēram, alu- mīnijs, magnijs, cinks) savienojumos ar stipriem sārmainiem un skābiem mazgā- šanas līdzekļiem
• Neatškaidītas stipras skābes un sārmi
• Organiskie atškaidītāji (piemēram, ben-zīns, krāsu atškaidītājs, acetons, mazuts).

Bez tam, šīs vielas var saēst aparātā izman- totos materiālus.

Aparāta apraksts

Attēlus skatīt atlokāmajā lapā!

■ Šī lietošanas instrukcija apraksta pirmajā lapā minēto
mitro/sauso puteklusūcēju galvenos modelus.
■ Attēli parāda maksimālo aprīkojumu; atkarībā no modela aprīkojumā un piegādātajos piederumos ir atšķirības.

Izsaiņojot pārbaudiet, vai iesaiņojumā esošais saturs ir pilnīgs un nebojāts. Pārvadāšanas laikā radušos bojājumu gadījumā lūdzam par to informēt tirgotāju.

- ietilpst piegādes komplektā

○ iespējamie piederumi

1 Sūkšanas šlūtenes pieslēgums

→ Lai sūkšanas gadījumā pieslēgtu sūkšanas šļūteni.

(skatīt aprakstu / attēlu B1)

2 Aparata sledzis (IESL./IZSL.) (bez iebūvētas kontaktligzdas)

→ Pozīcija I: Sūkšana vai pūšana.

Pozīcija 0: Aparāts ir izslēgts.

2 Aparāta slēdzis (IESL./IZSL.) (ar iebūvētu kontaktligzdu)

→ Pozīcija I: Sūkšana vai pūšana.

Pozīcija II: Automātiska nosūkšana ar pieslēgtajiem elektroinstrumentiem

Pozīcija 0: Aparāts un pieslēgtais elektro-instruments ir izslēgti

3 Aparāta kontaktligzda

Norāde: levērojiet maksimālo pieslēguma jaudu (skatīt nodalu "Tehniskie dati").

→ Lai pieslēgtu elektroinstrumentus.
(skatīt aprakstu / attēlu C1)

4 Rokturis aparāta pārnēsāšanai

→ Lai pārvietotu aparātu, turiet to aiz pārvietošanas roktura.

5 Kabela ākis

→ Elektrības vada uzglabāšanai.

(skatīt aprakstu / attēlu F2)

6 Pūtes pieslēgums

→ Levietojiet sūkšanas šlūteni pūšanas pie- slēgumā, tādējādi aktivizējot pūšanas funkciju.

(skatīt aprakstu / attēlu D1)

7 Tvertnes aizspiedni

→ Lai atvērtu, pavelciet uz āru, lai noslēgtu - paspiediet uz iekšu.

(skatīt aprakstu / attēlu A1)

8 Stāvēšanas pozīcija

→ Grīdas tīrīšanas sprauslas novietošanai darba pārtraukumos.

(skatīt aprakstu / attēlu E1)

9 Piederumu novietne

→ Piederumu novietne ľauj uzglabāt sūkšanas caurules un sprauslas turpat pie aparāta.

(skatīt aprakstu / attēlu F2)

10 Vadrullitis

→ Vadrullīši piegādājot ir ielikti tvertnē, pirms ekspluatācijas sākšanas tie jāuzmontē.

(skatīt aprakstu / attēlu A1)

11 Filtra maisiņš

Norāde: Lai veiktu mitro sūkšanu, nedrīkst būt ievietots filtra maiss!

→ leteikums: Lai uzsūktu sīkus puteklus, ie-vietojiet filtra maisu.

(skatīt aprakstu / attēlu A2)

12

Patronfiltrs

(jau ievietots aparātā)

→ Patronfiltram jābūt ievietotam vienmēr - gan mitrās sūkšanas, gan sausās sūkšanas gadījumā.

Norāde: Mitrs patronfiltrs pirms turpmā-kas lietošanas sausai sūkšanai ir jāizžā-vē.

(skatīt aprakstu / attēlu G1)

13

Sūkšanas šljutene ar rokturi

→ lespiediet sūkšanas šlūteni savienojumā, tā nofiksēsies.

(skatīt aprakstu / attēlu B1)

Lai to iznemtu, ar īkški nospiediet fiksatoru un izvelciet sūkšanas šlūteni.

14

Sūcējcaurules 2 x 0,5 m

→ Salieciet abas sūkšanas caurules kopā un savienojiet ar sūkšanas šlūteni.

(skatīt aprakstu / attēlu B1)

15

Saduru sprausla

→ Stūriem, salaiduma vietām, radiatoriem un grūti aizsniedzamām vietām.

16

Sprausla grīdas tīrīšanai (ar ieliktniem)

→ Cietu virsmu un paklāju sūkšanai izman-tojiet atbilstošo ieliktni.

(skatīt aprakstu / attēlu B1)

Cietas virsmas, mitrā sūkšana: izman-tojiet ieliktni ar 2 gumijas mēlītēm (vai ar gumijas mēlīti un sukas joslu).

Cietas virsmas, sausā sūkšana: izman-tojiet ieliktni ar 2 sukām (vai ar gumijas mēlīti un sukas joslu).

Paklāji, mitrā un sausā sūkšana: Strā-dājiet bez ieliktņa.

17

Adapteris

→ Lai savienotu sūkšanas šljūteni ar elektro-instrumentu.

(skatīt aprakstu / attēlu C1)

→ Adapteri vajadzības gadījumā, izmantojot nazi, pielāgojiet elektroinstrumenta savie-nojuma diametram.

Apkalpošana

⚠ Vienmēr strādāt ar uzstādītu patron-filtru, arī mitrās vai sausās uzsūkšanas laikā!

Pirms ekspluatācijas sākšanas

→ Attēls A 1

Pirms ekspluatācijas sākšanas uzmontē-jiet aparātam atseviški komplektā esošās daļas.

→ Attēls A 2

leteikums: Lai uzsūktu sīkus puteklus, ie-vietojiet filtra maisu.

Ekspluatācijas sākums

→ Attēls B 1

Pievienojiet piederumus.

→ Attēls B 2

Pievienojiet kontaktspraudni kontaktligzdai.

→ Attēls B 3

leslēdziet ierīci.

Sausā sūkšana

⚠ Strādāt tikai ar sausu patronfiltru!

→ leteikums: Lai uzsūktu sīkus puteklus, ie-vietojiet filtra maisu.

(skatīt aprakstu / attēlu A2)

Filtra maisa uzpildes pakāpe ir atkarīga no iesūcamiem netīrumiem.

lesūcot smalkos puteklus, smiltis utt., filtra maiss jāmaina biežāk.

Pārpildīti filtra maisi var pārplīst, tādēļ laicīgi nomainiet filtra maisu!

→ Uzmanību: Pelnus un kvēpus sūciet tikai ar separatoru (Pasūtījuma Nr. 2.863-139).

Mitrā sūkšana

→ Lai uzsūktu šķidrumu jeb mitrumu, uzlieciet vajadzīgos piederumus uz sūkšanas caurulēm jeb uzreiz uz roktura.

⚠ Uzmanību:

Neizmantojiet filtra maisinu!

Veidojoties putām vai izplūstot škidrumam, aparātu nekavējoties izslēdziet!

Norādījums: Ja tvertne ir pilna, pludiņš noslēdz iesūkšanas atveri un aparāts darbojas ar palielinātu apgriezienu skaitu. Aparātu ne-kavējoties izslēdziet un iztukšojiet tvertni.

Darbi ar elektroinstrumentiem

→ Adapteri vajadzības gadījumā, izmantojot nazi, pielāgojiet elektroinstrumenta savie-nojuma diametram.
→ Attēls C 1

Komplektā ietilpstošo adapteru uzspraudiet sūkšanas šlūtenes rokturim un savienojiet ar elektriskā instrumenta savienojumu.

Elektroinstrumenta kontaktdakšu ie-spraust putekļu sūcējā.

→ Attēls C2

leslēgt putekļu sūcēju pozīcijā ll un sākt darbu.

Piezīme: Tiklīdz elektroinstruments tiek ieslēgts, iesūkšanas turbīna tiek palaista ar 0,5 sekundes palēninājumu. Ja elektro-instruments tiek izslēgts, turbīna darbojas tālāk vēl apmēram 5 sekundes, lai iesūktu atlikušos netīrumus no sūcējšlūtenes.

Pūtes funkcija

Grūti aizsniedzamu vietu vai tādu vietu tīrīšana, kurās nav iespējama sūkšana, piem., lapas no grants pamatnes.

→ Attēls D 1

Levietojiet sūkšanas šlūteni pūšanas pie- slēgumā, tādējādi aktivizējot pūšanas funkciju.

Darba pārtraukšana

→ Izslēdziet ierīci.
→ Attēls E1

lekabiniet grīdas tīrīšanas sprauslu stāvēšanas pozīcijā.

Darba beigšana

→ Izslēdziet aparātu un izņemiet tīkla kontaktdakšu.

Tvertnes iztukšošana

→ Attēls F1

Nonemiet aparāta augšdaļu un iztukšojiet tvertni.

Aparāta uzglabāšana

→ Attēls F2

Elektrības vadu un piederumus ievietojiet nodalījumos uz aparāta. Uzglabājiet aparātu sausā telpā.

Kopšana un tehniskā apkope

⚠ Bīstami

Pirms jebkuru tīrīšanas un apkopes darbu veikšanas aparātu izslēdziet un atvienojiet kontaktdakšu.

Jebkurus elektrisko sastāvdaļu remontus drīkst veikt tikai pilnvarots klientu apkalpošanas dienests.

⚠ Uzmanību

Neizmantojiet tīrīšanas līdzekļus, stikla vai universālus tīrīšanas līdzekļus! Aparātu ne-kad neiegremdējietūdenī.

→ Aparātu un piederumu daļas no plastmasas kopjiet ar standarta plastmasas tīrīšanas līdzekli.
→ Tvertni un piederumus vajadzības gadījumā izskalojiet arūdeni un pirms atkārtotas lietošanas nožāvējiet.
→ Attēls G 1

Patronfiltru vajadzības gadījumā izskalo-jiet tikai zem tekošas ūdens strūklas; ne-berziet vai netīriet to ar suku. Pirms montāžas ľaujiet tam pilnībā izžūt.

Palīdzība darbības traucējumu gadījumā

Vāja sūkšana

Ja aparāta iesūkšanas jauda samazinās, jāpārbauda sekojoši punkti.

→ Aizsērējuši piederumi, sūcējšljūtene vai sūcējcaurules, likvidējiet aizsērējumu ar nūju.
→ Pilns filtra maiss, ievietojiet jaunu filtra maisu.
(skatīt aprakstu / attēlu A2)
→ Netīrs patronfiltrs, izdauziet patronfiltru un vajadzības gadījumā izskalojiet zem tekošas ūdens strūklas.
(skatīt aprakstu / attēlu G1)
→ Nomainiet bojātu patronfiltru.

Vispārējas piezīmes

Garantija

Mūsu pilnvarotās tirdzniecības sabiedrības izsniegtās garantijas saistības ir spēkā katrā valstī. Garantijas perioda laikā mēs bez maksas novērsīsim iespējamos darbības traucē-jumus Jūsu aparātā, ja to cēlonis ir materiāla vai ražošanas defekts. Ja nepieciešams garantijas remonts, lūdzam griezieties pie Jūsu pārdevēja vai tuvākajā pilnvarotajā klientu ap-kalpošanas dienesta iestādē, uzrādot pirkumu apliecinošu dokumentu. (Adresi skatīt aizmugurē)

Klientu apkalpošanas centrs

Jautājumu un aparāta darbības traucējumu gadījumā Jums labprāt sniegs padomu firmas KÄRCHER filiāles darbinieki. (Adresi skatīt aizmugurē)

Rezerves detaļu un speciālo piederumu pasūtīšana

Visbiežāk pieprasīto rezerves daļu klāstu Jūs atradīsiet lietošanas rokasgrāmatas galā. Rezerves detaļas un piederumus Jūs varat ie-gādāties pie sava tirdzniecības pārstāvja vai savā firmas KÄRCHER filiālē. (Adresi skatīt aizmugurē)

Tehniskie dati

Tehniskie dati atrodami IV. Ipp. Tālāk seko tajos izmantoto simbolu skaidrojums.

Spriegums

Jauda P _nom

Jauda P _maks

Aparāta kontaktligzdas maks. pie- slēguma jauda

Tīkla drošinātājs (kūstošais)

Tvertnes tilpums

Ar rokturi uzņemamais ūdens dau- dzums

Ar grīdas tīrīšanas sprauslu uzņemamais ūdens daudzums

Tikla kabelis

Skañas spiediena līmenis (EN 60704-2-1)

Rezervētas tiesības veikt tehniskas izmai- nas!
