HASZNÁLATI ÚTMUTATÓ WD 3500P KARCHER

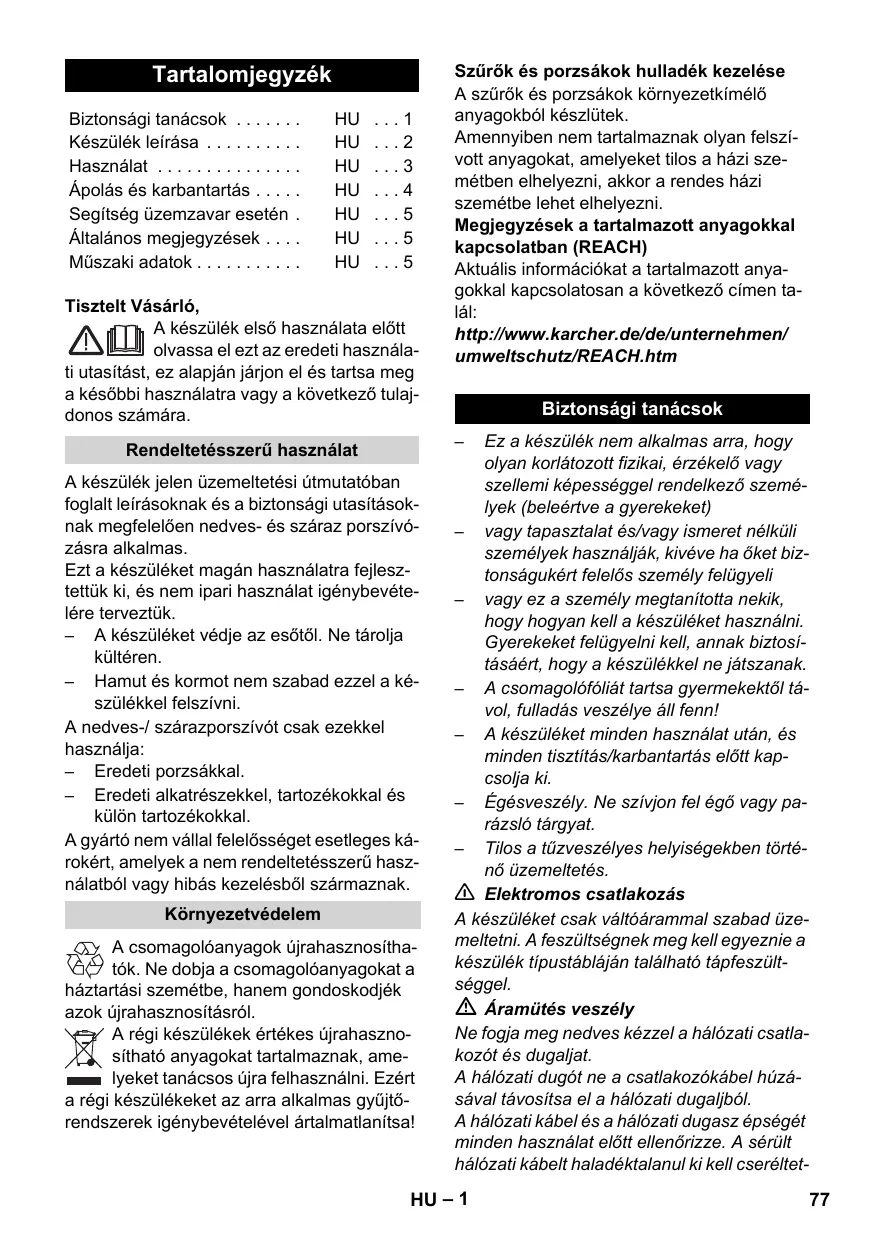

Biztonsági tanácsok ..... HU ... 1

Készülék leírása ..... HU ... 2

Használat ..... HU ... 3

Ápolás és karbantartás ..... HU ... 4

Segítség üzemzavar esetén. HU ... 5

Általános megjegyzések .... HU ... 5

Müszaki adatok .... HU ... 5

Tisztelt Vásárló,

A készülék első használata előtt olvassa el ezt az eredeti használati utasítást, ez alapján járjon el és tartsa meg a későbbi használatra vagy a következő tulajdonos számára.

Rendeltetésszerű használat

A készülék jelen üzemeltetési útmutatóban foglalt leírásoknak és a biztonsági utasításoknak megfelelően nedves- és száraz porszívózásra alkalmas.

Ezt a készüléket magán használatra fejlesztettük ki, és nem ipari használat igénybevételére terveztük.

• A készüléket védje az esőtől. Ne tárolja kültéren.
• Hamut és kormot nem szabad ezzel a készülékkel felszívni.

A nedves-/ szárazporszívót csak ezekkel használja:

– Eredeti porzsákkal.
– Eredeti alkatrészekkel, tartozékokkal és külön tartozékokkal.

A gyártó nem vállal felelősséget esetleges károkért, amelyek a nem rendeltetésszerű használatból vagy hibás kezelésből származnak.

Környezetvédelem

A csomagolóanyagok újrahasznosíthatók. Ne dobja a csomagolóanyagokat a rtási szemétbe, hanem gondoskodjék újrahasznosításról.

A régi készülékek értékes újrahasznosítható anyagokat tartalmaznak, amelyeket tanácsos újra felhasználni. Ezért a régi készülékeket az arra alkalmas gyűjtő-rendszerek igénybevételével ártalmatlanítsa!

Szürök és porzsákok hulladék kezelése

A szűrők és porzsákok környezetkímélő anyagokból készlütek.

Amennyiben nem tartalmaznak olyan felszívott anyagokat, amelyeket tilos a házi szemétben elhelyezni, akkor a rendes házi szemétbe lehet elhelyezni.

Megjegyzések a tartalmazott anyagokkal kapcsolatban (REACH)

Aktuális információkat a tartalmazott anyagokkal kapcsolatosan a következő címen talál:

– Ez a készülék nem alkalmas arra, hogy olyan korlátozott fizikai, érzékelő vagy szellemi képességgel rendelkező személyek (beleértve a gyerekeket)
– vagy tapasztalat és/vagy ismeret nélküli személyek használják, kivéve ha őket biztonságukért felelős személy felügyeli
– vagy ez a személy megtanította nekik, hogy hogyan kell a készüléket használni. Gyerekeket felügyelni kell, annak biztosításáért, hogy a készülékkel ne játszanak.
- A csomagolófóliát tartsa gyermekektől távol, fulladás veszélye áll fenn!
- A készüléket minden használat után, és minden tisztítás/karbantartás előtt kapcsolja ki.
- Égésveszély. Ne szívjon fel égő vagy parázsló tárgyat.
- Tilos a tűzveszélyes helyiségekben történő üzemeltetés.

⚠️ Elektromos csatlakozás

A készüléket csak váltóárammal szabad üzemeltetni. A feszültségnek meg kell egyeznie a készülék típustábláján található tápfeszült-séggel.

⚠️ Áramütés veszély

Ne fogja meg nedves kézzel a hálózati csatlakozót és dugaljat.

A hálózati dugót ne a csatlakozókábel húzá-sával távosítsa el a hálózati dugaljból.

A hálózati kábel és a hálózati dugasz épségét minden használat előtt ellenőrizze. A sérült hálózati kábelt haladéktalanul ki kell cseréltet-

ni egy jogosult ügyfélszolgálattal vagy elektromos szakemberrel.

Az elektromos balesetek elkerülése érdekében javasoljuk, hogy a dugaljat előkapcsolt FI védőkapcsolóval (max. 30 mA névleges kioldó áramerősség) használják.

⚠️ Figyelem

Bizonyos anyagok a beszívott levegővel robbanékony gözöket vagy keverékeket alkothatnak!

A következő anyagokat soha ne szívja fel:

• Robbanékony vagy éghető gázok, folyadékok és por (reaktív por)
• Reaktív fémport (pl. alumínium, magnézi- um, cink) erős lúgos és savas tisztítósze- rekkel összekapcsolva.
  – Hígítatlan erős savakat és lúgokat
• Organikus oldószereket (pl. benzin, hígító, aceton, fűtőolaj).

Ezek az anyagok továbbá a készülékben használt anyagokat is megtámadhatják.

Készülék leírása

Az ábrákat lásd a kihajtható ol- dalon!

■ Jelen üzemeltetési útmutató az első borítón található nedves-/szárazporszívó alapmodelljeit írja le.
Az ábrák a teljes felszereltséget mutatják, a felszereltség és a szállított tartozékok kiviteltől függően eltérhetnek.

Ellenőrizze kicsomagoláskor a csomag tartalmának teljességét és sértetlenségét. Szállítás közben keletkezett sérülés esetén értesítse az eladót.

● tartalmazza a szállítási terjedelem
○ lehetséges tartozék

1 Szívótömlő-csatlakozó

→ A szívócső csatlakoztatásához porszívózás esetén.
(lásd a leírást / ábrát B1)

2 Készülék (BE/KI) (beépített dugalj nélkül)

→ I. állás: Szívás vagy fújás.
0. állás: A készülék ki van kapcsolva.

2 Készülék (BE/KI) (beépített dugaljjal)

→ I. állás: Szívás vagy fújás.

II. állás: Automatikus leszívás csatlakoztatott elektromos szerszámmal
0. állás: A készülék és a csatlakoztatott elektromos szerszámok ki vannak kapcsolva

3 Készülék hálózati dugalj

Megjegyzés: Vegye figyelembe a maximális csatlakozási teljesítményt (lásd a „Műszaki adatok“ fejezetet).

→ Elektromos szerszám csatlakoztatásához.
(lásd a leírást / ábrát C1)

4 Fogantyú

→ A készüléket szállításnál a hordó fogantyúnál fogja.

5 Kábel tartó

→ A hálózati csatlakozókábel tárolására. (lásd a leírást / ábrát F2)

6 Kifúvás csatlakozója

→ Helyezze a szívótömlőt a fújócsatlakozásba, ezzel aktiválja a fújás funkciót. (lásd a leírást / ábrát D1)

7 Tartály zár

→ Kinyitáshoz húzza ki, lezáráshoz tolja be, (lásd a leírást / ábrát A1)

8 Parkolóállás

→ A padlófej leállításához munka megszakítása esetén. (lásd a leírást / ábrát ☑)

9 Tartozék tartó

→ A tartozéktartó szívócsövek és szívófejek tárolását teszi lehetővé a készüléken. (lásd a leírást / ábrát F2)

10 Kormánygörgő

→ A kormánygörgők a szállításkor a tartályban találhatók, üzembevétel előtt ezeket fel kell szerelni. (lásd a leírást / ábrát AT)

11 Szürözsák

Megjegyzés: Nedves porszívózás esetén nem szabad porzsákot behelyezni!

→ Ajánlás: Finom por felszívása esetén helyezzen be porzsákot.

(lásd a leírást / ábrát A2)

10 Patron szürö

(már be van helyezve a készülékbe)

→ A patronszűrőt mindig be kell helyezni, neves porszívózás és száraz porszívózás esetén is.

Megjegyzés: A nedves patronszűrőt hagyja megszáradni mielőtt száraz porszívózást végezne.

(lásd a leírást / ábrát G1)

13 Szívótömlő fogantyúval

→ A szívócsövet nyomja a csatlakozóba, bepattan.

(lásd a leírást / ábrát B1)

Kivételnél nagyujjal nyomja meg a rögzítőpecket, és húzza ki a szívócsövet.

14 Szívócsövek 2 x 0,5 m

→ Rakja össze a két szívócsövet, és kösse össze a szívótömlővel.

(lásd a leírást / ábrát B1)

15 Réstisztító fej

→ Sarkokhoz, fugákhoz, fütötestekhez és nehezen elérhető területekhez.

16 Padlófej

(betétekkel)

→ Keményburkolatok és szönyegpadlók felszívásához használja a megfelelő betétet.

(lásd a leírást / ábrát B1)

Keményburkolatok, nedves porszívó- zásához: Használja a 2 gumiéllel (ill. gu- miéllel és kefecsíkkal) ellátott betétet.

Keményburkolatok, száraz porszívózá- sához: Használja a 2 kefével (ill. gumiéllel és kefecsíkkal) ellátott betétet.

Szönyegpadlók, nedves- és száraz por- szívózásához: Betét nélkül dolgozzon.

17 Adapter

→ A szívótömlő összekötése elektromos szerszámmal.

(lásd a leírást / ábrát C1)

→ Az adaptert szükség esetén késsel igazítsa az elektromos szerszám csatlakozójának átmérőjéhez.

Használat

⚠ Mindig behelyezett patronszűrővel dolgozzon, csakúgy a nedves, mint a száraz porszívózásnál!

Üzembevétel előtt

→ Ábra A 1

Üzembevétel előtt szerelje fel a mellékelt különálló alkatrészeket.

→ Ábra A 2

Ajánlás: Finom por felszívása esetén helyezzen be porzsákot.

Üzembevétel

→ Ábra B 1

Csatlakoztassa a tartozékot.

→ Ábra B 2

Dugja be a hálózati csatlakozót.

→ Ábra B 3

Kapcsolja be a készüléket.

Száraz porszívózás

⚠️ Csak száraz patronszűrővel dolgoz-zon!

→ Ajánlás: Finom por felszívása esetén helyezzen be porzsákot.

(lásd a leírást / ábrát A2)

A porzsák töltési szintje a felszívandó szennyeződéstől függ.

Finom por, homok stb. esetén... a porzsá- kot gyakrabban ki kell cserélni.

A behelyezett porzsákok kiszakadhatnak, ezért időben cserélje ki a porzsákot!

→ Figyelem: Hamu és korom felszívását csak elő-porleválasztóval végezze (Megrendelési szám 2.863-139).

Nedves szívás

→ Nedvesség felszívásához helyezze fel a kívánt tartozékot a szívócsőre ill. közvetlenül a kézi fogantyúra.

Figyelem:

Ne használjon szűrőzsákot!

A készüléket hab képződése vagy folyadék kifolyása esetén azonnal ki kell kapcsolni!

Tudnivaló: Ha a tartály megtelik, akkor az úszó lezárja a szívonyílást és a készülék megnövelt fordulatszámmal dolgozik. A ké- szüléket azonnal ki kell kapcsolni és a tartályt ki kell üríteni.

Munka elektromos szerszámokkal

→ Az adaptert szükség esetén késsel igazítsa az elektromos szerszám csatlakozójának átmérőjéhez.
→ Ábra C1

Az adaptert a szívótömlő fogantyújára kell felhelyezni, és az elektromos szerszám csatlakozójával kell összekapcsolni.

Dugja be az elektromos szerszám hálózati dugóját a porszívóba.

→ Ábra C 2

Állítsa a porszívót II. állásra és kezdje el a munkát.

Megjegyzés: Amint az elektromos szerszámot bekapcsolja, a szívó turbina 0,5 másodperces késleltetéssel beindul. Ha az elektromos szerszámot kikapcsolja, akkor a szívó turbina még kb. 5 másodpercig tovább forog, hogy a maradék szennyet a szívócsőből beszívja.

Kifúvás funkció

Nehezen hozzáférhető helyek tisztításához, vagy olyan helyen, ahol nem lehet porszívózni, pl. lombot a kavicságyból.

→ Ábra D 1

Helyezze a szívótömlőt a fújócsatlakozásba, ezzel aktiválja a fújás funkciót.

A használat megszakítása

→ A készüléket ki kell kapcsolni.
→ Ábra E1

A padlófejet a parkoló állásba beakasztani.

Az üzemeltetés befejezése

→ Kapcsolja ki a készüléket és húzza ki a hálózati csatlakozó dugót.

A tartályt ürítse ki

→ Ábra F1

Vegye le a készülékfejet, és ürítse ki a tartályt.

A készülék tárolása

→ Ábra F2

A hálózati csatlakozóvezetéket és a tartozékokat tárolja a készüléken. A készüléket száraz helyiségben kell tárolni.

Ápolás és karbantartás

⚠️ Balesetveszély

Minden ápolási- és karbantartási munka megkezdése előtt kapcsolja ki a készüléket és húzza ki a hálózati csatlakozót.

Elektromos alkatrészeken történő javításokat és munkákat csak jóváhagyott szerviz szolgálat végezhet el.

Figyelem

Ne használjon súrolószert, üveget vagy uni-verzális tisztítószert! A készüléket tilos vízbe meríteni.

→ A műanyagból készült készüléket és tartozékrészeket a kereskedelemben kapható műanyagtisztítóval kell ápolni.
→ A tartályt és a tartozékokat szükség esetén vízzel öblítse ki és a további használat előtt szárítsa meg.
→ Ábra G 1

A patronszűrőt szükség esetén folyóvíz alatt tisztítsa; ne dörzsölje vagy kefélje le. Behelyezés előtt hagyja teljesen megszáradni.

Segítség üzemzavar esetén

Csökkenő szívóteljesítmény

Ha a készülék szívóteljesítménye alábbhagy, akkor kérem ellenőrizze a következő pontokat.

→ Tartozékok, szívótömlő vagy szívócső el van záródva, az elzáródást egy pálcával távolítsa el.
→ A porzsák megtelt, helyezzen be új porzsákot.
(lásd a leírást / ábrát A2)
→ A patronszűrő szennyeződött, kopogtassa le a patronszűrőt, és amennyiben szükséges folyóvíz alatt tisztítsa ki. (lásd a leírást / ábrát 📄)
→ Cserélje ki a megrongálódott patronszűrót.

Általános megjegyzések

Garancia

Minden országban az illetékes forgalmazó vállalat által kiadott szavatossági feltételek érvényesek. A készülék esetleges hibáit a garanciaidőn belül költségmentesen megszüntetjük, ha azok anyag- vagy gyártási hibára vezethetők vissza. Garanciális igény esetén kérjük, a számlával együtt forduljon kereskedőjéhez vagy a legközelebbi, ilyen esetek intézésére jogosult vevőszolgálathoz. (A címet lásd a hátoldalon)

Szerviz

Kérdések vagy üzemzavar esetén KÄR- CHER-telephelyünk szívesen segít Önnek. (A címet lásd a hátoldalon)

Alkatrészek és különleges tartozékok megrendelése

Az üzemeltetési útmutató végén talál egy válogatást a legtöbbször szükséges alkatrészekről.

Alkatrészeket és tartozékokat kereskedőjénél vagy KÄRCHER-telephelyen kaphat.

(A címet lásd a hátoldalon)

Műszaki adatok

A müszaki adatok a IV. oldalon találhatók, az ott használt szimbólumok magyarázata után.

Feszültség

Teljesítmény P _névl

Teljesítmény P_max

A készülék dugalj max. csatlakozási teljesítménye

Hálózati biztosító (lomha)

Tartály térfogata

Vízfelvétel fogantyúval

Vízfelvétel padlófejjel

Hálózati kábel

Hangnyomás szint (EN 60704-2-1)

Tartozékok nélküli súly

A müszaki adatok módosításának jogát fenntartjuk!
