ПОСІБНИК КОРИСТУВАЧА WD 3500P KARCHER

4 рукоятка для ношения прибора

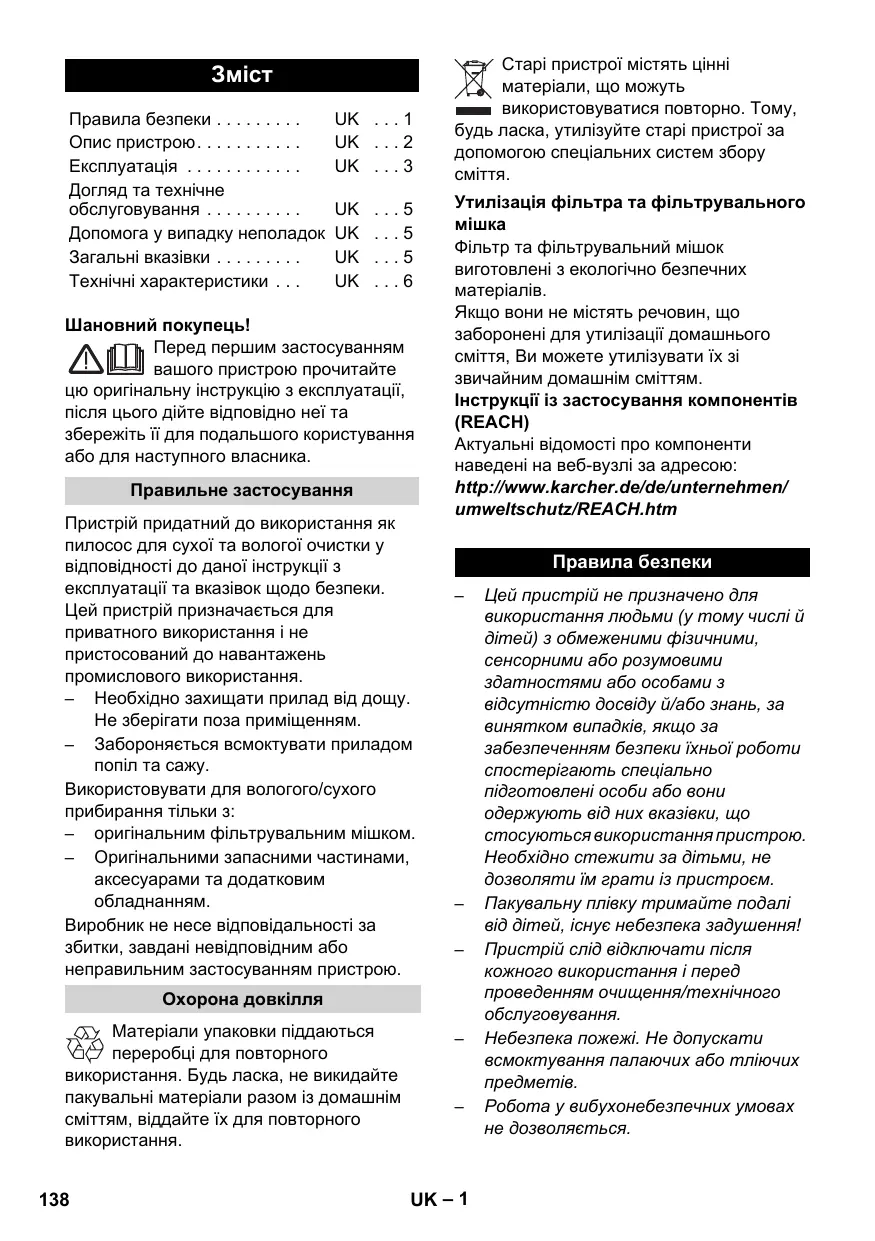

Правила безпеки ..... UK ... 1

Опис пристрою..... UK ... 2

Експлуатація UK ... 3

Догляд та технічне обслуговування ....... UK ... 5

Допомога у випадку неполадок UK ... 5

Загальні вказівки ..... UK ... 5

Технічні характеристики ... UK ... 6

Шановний покупець!

Перед першим застосуванням вашого пристрою прочитайте цю оригінальну інструкцію з експлуатації, після цього дійте відповідно неї та збережіть її для подальшого користування або для наступного власника.

Правильне застосування

Пристрій придатний до використання як пилосос для сухої та вологої очистки у відповідності до даної інструкції з експлуатації та вказівок щодо безпеки. Цей пристрій призначається для приватного використання і не пристосований до навантажень промислового використання.

– Необхідно захищати прилад від дощу. Не зберігати поза приміщенням.
– Забороняється всмоктувати приладом попіл та сажу.
Використовувати для волого/сухого прибирання тільки з:
– оригінальним фільтрувальним мішком.
– Оригінальними запасними частинами, аксесуарами та додатковим обладнанням.

Виробник не несе відповідальності за збитки, завдані невідповідним або неправильним застосуванням пристрою.

Охорона довкілля

Матеріали упаковки піддаються переробці для повторного

використання. Будь ласка, не викидайте пакувальні матеріали разом із домашнім сміттям, віддайте їх для повторного використання.

Старі пристрої містять цінні

матеріали, що можуть

використовуватися повторно. Тому, будь ласка, утилізуйте старі пристрої за допомогою спеціальних систем збору сміття.

Утилізація фільтра та фільтрувального мішка

Фільтр та фільтрувальний мішок виготовлені з екологічно безпечних матеріалів.

Якщо вони не містять речовин, що заборонені для утилізації домашнього сміття, Ви можете утилізувати їх зі звичайним домашнім сміттям.

Інструкції із застосування компонентів (REACH)

Актуальні відомості про компоненти наведені на веб-вузлі за адресою:

– Цей пристрій не призначено для використання людьми (у тому числі й дітей) з обмеженими фізичними, сенсорними або розумовими здатностями або особами з відсутністю досвіду й/або знань, за винятком випадків, якщо за забезпеченням безпеки їхньої роботи спостерігають спеціально підготовлені особи або вони одержують від них вказівки, що стосуються використання пристрою. Необхідно стежити за дітьми, не дозволяти їм грати із пристроєм.

– Пакувальну плівку тримайте подалі від дітей, існує небезпека задушення!
– Пристрій слід відключати після кожного використання і перед проведенням очищення/технічного обслуговування.
– Небезпека пожежі. Не допускати всмоктування палаючих або тліючих предметів.
– Робота у вибухонебезпечних умовах не дозволяється.

⚠️ Електричне з'єднання

Пристрій слід вмикати лише до змінного струму. Напруга повинна відповідати вказаним на фірмовій табличці пристрою даним щодо напруги.

⚠️ Небезпека враження струмом

Ніколи не торкайтесь мережного штекеру та розетки вологими руками. Неможна витягувати мережний штекер із розетки за мережний шнур. Перевіряти підключення приладу до мережі на предмет пошкодження перед кожним використанням. Замініть дефектний провід через авторизовану сервісну службу/електрика.

Щоб уникнути нещасних випадків під час використання електроприладів, ми рекомендуємо використовувати розетки з попередньо увімкненим автоматом захисту від току витоку (макс. 30 мА сили току номінальної дії).

⚠️ увага

Певні речовини можуть створювати вибухонебезпечні гази або суміші, змішуючись зі всмоктуваним повітрям. Ніколи не всмоктувати пилососом наступні речовини:

– Вибухонебезпечні або горючі гази, рідини або пил (реактивний пил)
– Реактивний металевий пил (наприклад, алюміній, магній, цинк) у сполуці з сильнолужними та кислотними засобами для чищення
– Нерозведені сильні кислоти та луги
– Органічні розчинники (наприклад, бензин, розріджувач фарби, ацетон, мазут).

До того ж, ці речовини можуть пошодити матеріали, що використовуються у пристрої.

Опис пристрою

Зображення див. на розвороті!

■ У цьому посібнику з експлуатації описані базові моделі пилососів для волого/сухого прибирання, які представлені на обкладинці.

■ На ілюстраціях намальовано максимальне оснащення пристрою. Оснащення таї кількість додаткового приладдя, що входить в обсяг постачання, залежить від моделі пристрою.

При розпакуванні перевірте вміст упаковки на наявність додаткового обладнання чи пошкоджень. У випадку пошкоджень при транспортуванні повідомте про це своєму продавцю.

● входять до комплекту постачання
○ можливе обладнання

1 Місце під'єднання шлангу

→ Для підключення всмоктувального шлангу під час роботи.
(див. опис / малюнок В1)

2 Вимикач (без вбудованої розетки)

→ Позиція I: Всмоктування або нагнітання повітря.
Положення 0: Пристрій вимкнений.

2 Вимикач (зі вбудованою розеткою)

→ Позиція I: Всмоктування або нагнітання повітря.

Позиція II: Автоматичне відсмоктування з підключеним електроінструментом

Положення 0: Пристрій та під'єднаний електроінструмент вимкнені

3 Штепсельна розетка пристрою

Примітка: Враховувати максимальну приєднану потужність (див. главу «Технічні дані»).

→ Для підключення електроінструменту. (див. опис / малюнок с1)

4 Ручка

→ При транспортуванні тримати пристрій за ручку

5 Гачки для кабелю

→ Для зберігання мережевого шнуру. (див. опис / малюнок F2)

6 Місце під'єднання для роздуву

→ Приєднати всмоктувальний шланг до підключення для подачі повітря. Тим самим активується функція продування.
(див. опис / малюнок D1)

7 Замок бака

→ Витягнути назовні для того, щоб відкрити та натиснути всередину, щоб закрити.
(див. опис / малюнок A1)

8 Паркувальнє положення

→ Для вимкнення насадки для підлоги під час перерви в роботі.
(див. опис / малюнок E1)

9 Місце для додаткового обладнання

→ Місце для зберігання додаткового обладнання, розташоване на пристрої, призначено для зберігання всмоктувальних трубок та всмоктувальних насадок.
(див. опис / малюнок F2)

10 Спрямовувальний валець

→ Перед початком експлуатації слід встановити направляючі ролики, які при постачанні розміщуються в резервуарі.

(див. опис / малюнок A1)

11 Фільтрувальный мішок

Примітка: Для чищення у вологому режимі не слід застосовувати мішки для збору пилу.

→ Рекомендація: Для всмоктування дрібного пилу слід застосовувати мішки для збору пилу.
(див. опис / малюнок A2)

12 Патронний фільтр (вже встановлений в пристрій)

→ Фільтрувальний патрон має бути встановлений як при роботі у вологому, так і в сухому режимі.

Примітка: Перед подальшим вживанням для чищення в сухому

режимі патронний фільтр слід просушити. (див. опис / малюнок 📄)

13 Всмоктувальний шланг з ручкою

→ Втиснути всмоктувальний шланг в з'єднання до фіксації.
(див. опис / малюнок В1)
Для витягання шлангу слід натиснути пальцями на стопор і витягнути всмоктувальний шланг.

14 Всмоктуючі трубки 2 x 0,5 м

→ З'єднати обидві всмоктувальні трубки та підключити їх до всмоктувального шлангу.
(див. опис / малюнок B1)

15 Сопло для заповнення

→ Для кутів, стиків, радіаторів опалення та важкодоступних поверхонь.

16 Насадка для підлоги (зі вставками)

→ Для чищення твердих і килимових покриттів застосовуються відповідні вставки.

(див. опис / малюнок B1)

Тверді поверхні, вологе прибирання: Використовувати вставку з 2 гумовими кромками (або з гумовою кромкою і стрічками з щетиною).

Тверді поверхні, сухе прибирання: Використовувати вставку з 2 2 типами щетини (або з гумовою кромкою і стрічками з щетиною).

Килимове покриття, вологе та сухе прибирання: Працювати без застосування вставок.

17 Адаптер

→ Для з'єднання всмоктувального шланга з електроінструментом.
(див. опис / малюнок C1)

→ При необхідності прикріпити до електроінструменту адаптер з ножем, що відповідає діаметру підключення

Експлуатація

Завжи працювати зі встановленим патронним фільтром, як при вологій, так і при сухій очистці.

Перед введенням в експлуатацію

→ Малюнок A1

Перед початком експлуатації апарату встановити додані незакріплені частини.

→ Малюнок A 2

Рекомендація: Для всмоктування дрібного пилу слід застосовувати мішок для збору пилу.

Введення в експлуатацію

→ Малюнок В 1

Під'єднати аксесуари.

→ Малюнок В 2

Вставте штепсельну вилку.

→ Малюнок В 3

Включіть пристрій.

Пилосос для сухої очистки

⚠️ Працювати тільки з сухим патронним фільтром!

→ Рекомендація: Для всмоктування дрібного пилу слід застосовувати мішок для збору пилу.

(див. опис / малюнок A2)

Ступінь заповнення фільтрувального мішку залежить від всмоктуваного забруднення.

При всмоктуванні пилу, піску та ін. слід частіше змінювати фільтрувальний мішок.

Встановленій мішок для збору пилу може лопнути, тому його слід своєчасно замініть.

→ Увага: При всмоктуванні попелу та сажі використовувати лише попередній відсікач (№ замовлення 2.863-139).

Вологе прибирання

→ Для усмоктування вологи або волого прибирання надягти бажане додаткове обладнання на усмоктувальні трубки або прямо на ручку.

⚠️ Увага:

Не використовуйте фільтрувальний мішок!

Негайно вимкнути пристрій, якщо з'явилася піна або проступає рідина!

Примітка: Якщо резервуар повний, поплавок закриває отвір для всмоктування і пристрій працює з більшим числом обертів! Негайно вимкнути пристрій та випорожнити резервуар.

Використання електроінструментів

→ При необхідності прикріпити до електроінструменту адаптер з ножем, що відповідає діаметру підключення

→ Малюнок C1

Надягнути на рукоятку всмоктувального шлангу адаптер, що входить до комплекту, та з'єднати його з місцем підключення електроінструменту. Вставити штепсель електроінструменту в пилосос.

→ Малюнок С 2

Встановити Положення II на пилососі та почати роботу.

Примітка: При увімкненні електроінструменту, всмоктувальна турбіна починає працювати з затримкою 0,5 секунд. Після вимкнення електроінструменту всмоктувальна турбіна ще буде praцювати 5 секунд для того, щоб всмоктати залишки сміття у всмоктуючому шлангу.

Роздув

Очищення важкодоступних місць або місць, де всмоктування не можливе, наприклад, видалення листя з гравію.

→ Малюнок D 1

Приєднати всмоктувальний шланг до підключення для подачі повітря. Тим самим активується функція продування.

Переривання роботи

→ Виключіть пристрій.

→ Малюнок E1

Встановити насадку для підлоги в паркувальнє положення.

Закінчення роботи

→ Вимкнути пристрій та витягнути штекер.

Зняти кришку пристрою та видалити вміст з резервуару.

Зберігання пристрою

→ Малюнок F2

Скласти кабель живлення від електромережі та приналежності на пристрої. Зберігати пристрій в сухих приміщеннях.

Догляд та технічне обслуговування

⚠️ Обережно!

Під час проведення будь-яких робіт з догляду та технічного обслуговування апарат слід вимкнути, а мережевий шнур - витягти з розетки. Ремонтні роботи та роботи з електричними вузлами може виконувати тільки уповноважена служба сервісного обслуговування.

⚠️ Увага

Не використовувати засоби для чищення для скла або universeльні засоби для чищення! Забороняється занурювати пристрій у воду.

→ Очищувати пристрій та аксесуари з пластмаси за допомогою стандартних

засобів для чищення виробів з пластмаси.

→ Бак та приладдя в разі необхідності промити водою та просушити перед наступним використанням.

→ Малюнок G 1

У разі потреби проводити очищення патронного фільтру під струменем води. Не витирати і не чистити із застосуванням щітки. Перед встановленням повністю висушити.

Допомога у випадку неполадок

Зниження сили всмоктування

У випадку зниження сили всмоктування перевірте наступне.

→ Шланг всмоктування або трубка всмоктування забилися. Видаліть забруднення за допомогою стержня.

→ Мішок для збору пилу заповнений, вставити новий мішок. (див. опис / малюнок A2)

→ Патронний фільтр забруднений. Витрусити вміст патрону та промити патронний фільт під струменем води. (див. опис / малюнок 61)

→ Замінити пошкоджений патронний фільтр.

Загальні вказівки

Гарантія

У кожній країні діють умови гарантії, видані нашими компетентними товариствами зі збуту. Неполадки в роботі пристрою ми усуваємо безплатно протягом терміну дії гарантії, якщо вони викликані браком матеріалу чи помилками виготовлення. У гарантійному випадку звертайтесь, будь ласка, з обладнанням та документами, що підтверджують покупку пристрою, до Вашого торгового агента або до приведених нижче пунктів гарантійного обслуговування клієнтів. (Адреси див. на звороті)

Служба підтримки користувачів

3 різних питань та в разі поломок Вам допоможуть наші представники філіалу KÄRCHER.

(Адреси див. на звороті)

Замовлення запасних частин та спеціального обладнання

Асортимент запасних частин, що часто необхідні, можна знайти в кінці інструкції по експлуатації.

Запасні частини та спеціальне обладнання Ви зможете отримати у Вашего дилера або у філіалі фірми KÄRCHER.

(Адреси див. на звороті)

Технічні характеристики

Технічні дані знаходяться на стор. IV. Далі слідує опис використовуваних там символів.

напруга

Потужність Рномінальна

Потужність P_максимальна

Максимальна напруга в розетці пристрою

Запобіжник (інерційний)

Місткість резервуару

Вжиток води рукояткою

Вжиток води насадкою для підлоги

Мережевий кабель

Рівень звукового тиску (EN 60704-2-1)

вага (без обладнання)

Можливі зміни у конструкції пристрою!
