KÄYTTÖOHJE WD 3500P KARCHER

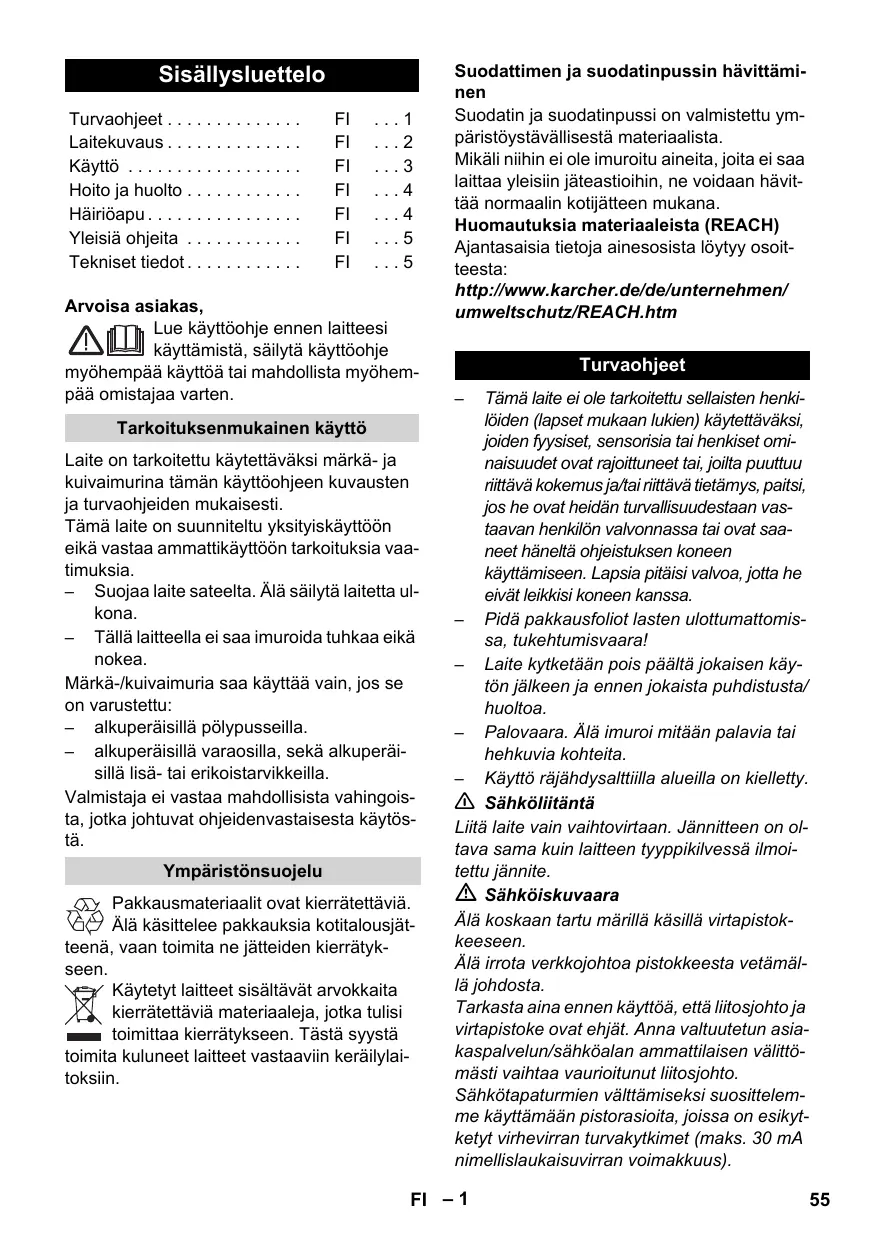

SV – 5 Sisällysluettelo Turvaohjeet . . . . . . . . . . . . . . Laitekuvaus . . . . . . . . . . . . . . Käyttö . . . . . . . . . . . . . . . . . . Hoito ja huolto . . . . . . . . . . . . Häiriöapu . . . . . . . . . . . . . . . . Yleisiä ohjeita . . . . . . . . . . . . Tekniset tiedot . . . . . . . . . . . .

Arvoisa asiakas, Lue käyttöohje ennen laitteesi käyttämistä, säilytä käyttöohje myöhempää käyttöä tai mahdollista myöhempää omistajaa varten. Tarkoituksenmukainen käyttö Laite on tarkoitettu käytettäväksi märkä- ja kuivaimurina tämän käyttöohjeen kuvausten ja turvaohjeiden mukaisesti. Tämä laite on suunniteltu yksityiskäyttöön eikä vastaa ammattikäyttöön tarkoituksia vaatimuksia. – Suojaa laite sateelta. Älä säilytä laitetta ulkona. – Tällä laitteella ei saa imuroida tuhkaa eikä nokea. Märkä-/kuivaimuria saa käyttää vain, jos se on varustettu: – alkuperäisillä pölypusseilla. – alkuperäisillä varaosilla, sekä alkuperäisillä lisä- tai erikoistarvikkeilla. Valmistaja ei vastaa mahdollisista vahingoista, jotka johtuvat ohjeidenvastaisesta käytöstä. Ympäristönsuojelu Pakkausmateriaalit ovat kierrätettäviä. Älä käsittelee pakkauksia kotitalousjätteenä, vaan toimita ne jätteiden kierrätykseen. Käytetyt laitteet sisältävät arvokkaita kierrätettäviä materiaaleja, jotka tulisi toimittaa kierrätykseen. Tästä syystä toimita kuluneet laitteet vastaaviin keräilylaitoksiin. Suodattimen ja suodatinpussin hävittäminen Suodatin ja suodatinpussi on valmistettu ympäristöystävällisestä materiaalista. Mikäli niihin ei ole imuroitu aineita, joita ei saa laittaa yleisiin jäteastioihin, ne voidaan hävittää normaalin kotijätteen mukana. Huomautuksia materiaaleista (REACH) Ajantasaisia tietoja ainesosista löytyy osoitteesta: http://www.karcher.de/de/unternehmen/ umweltschutz/REACH.htm Turvaohjeet Tämä laite ei ole tarkoitettu sellaisten henkilöiden (lapset mukaan lukien) käytettäväksi, joiden fyysiset, sensorisia tai henkiset ominaisuudet ovat rajoittuneet tai, joilta puuttuu riittävä kokemus ja/tai riittävä tietämys, paitsi, jos he ovat heidän turvallisuudestaan vastaavan henkilön valvonnassa tai ovat saaneet häneltä ohjeistuksen koneen käyttämiseen. Lapsia pitäisi valvoa, jotta he eivät leikkisi koneen kanssa. – Pidä pakkausfoliot lasten ulottumattomissa, tukehtumisvaara! – Laite kytketään pois päältä jokaisen käytön jälkeen ja ennen jokaista puhdistusta/ huoltoa. – Palovaara. Älä imuroi mitään palavia tai hehkuvia kohteita. – Käyttö räjähdysalttiilla alueilla on kielletty. 몇 Sähköliitäntä Liitä laite vain vaihtovirtaan. Jännitteen on oltava sama kuin laitteen tyyppikilvessä ilmoitettu jännite. Sähköiskuvaara Älä koskaan tartu märillä käsillä virtapistokkeeseen. Älä irrota verkkojohtoa pistokkeesta vetämällä johdosta. Tarkasta aina ennen käyttöä, että liitosjohto ja virtapistoke ovat ehjät. Anna valtuutetun asiakaspalvelun/sähköalan ammattilaisen välittömästi vaihtaa vaurioitunut liitosjohto. Sähkötapaturmien välttämiseksi suosittelemme käyttämään pistorasioita, joissa on esikytketyt virhevirran turvakytkimet (maks. 30 mA nimellislaukaisuvirran voimakkuus).

Huomio Tietyt aineet voivat muodostaa räjähdysherkkiä höyryjä tai seoksia pyörrevirtauksen seurauksena imuilman kanssa! Älä koskaan imuroi seuraavia aineita: – Räjähdysherkkiä tai palavia kaasuja, nesteitä ja pölyjä (reagoivia pölyjä) – Reagoivia metallipölyjä (esim. alumiini, magnesium, sinkki) voimakkaasti alkaalisten ja happamien puhdistusaineiden kanssa – Laimentamattomia, voimakkaita happoja ja lipeää – Orgaanisia liuottimia (esim. bensiini, värinohennusaineet, asetoni,polttoöljy). Lisäksi nämä aineet voivat syövyttää laitteessa käytettyjä materiaaleja. Asento 0: Laite ja siihen liitetty sähkötyökalu on kytketty pois päältä Laitepistorasia Huomautus: Huomioi maksimi liitäntäteho (katso lukua „Tekniset tiedot“). Sähkötyökalun liittämistä varten. (katso kuvausta / kuvaa Kantokahva Laitteen kuljettamiseen kantokahvasta. Kaapelikoukku Verkkoliitäntäjohdon säilyttämistä varten. (katso kuvausta / kuvaa

Puhallusliitäntä Pistä imuletku puhallusliitäntään, se aktivoi puhallustoiminnan. (katso kuvausta / kuvaa Laitekuvaus Katso avattavalla kansisivulla olevia kuvia! Tämä käyttöohje kuvaa etusivulla esitettyjen märkä-/kuivaimurien perusmallit. Kuvat esittävät maksimia varustelua, mallista riippuen varustelussa ja mukana toimitetuissa varusteissa on eroavuuksia. Tarkasta purkaessasi pakkauksesta, ovatko kaikki varusteet olemassa ja ovatko osat vaurioituneet Jos havaitset kuljetusvaurioita ota yhteyttä myyjäliikkeeseen. kuuluvat toimitukseen mahdolliset varusteet Säiliönlukitus Avaa vetämällä ulos, lukitse painamalla sisään. (katso kuvausta / kuvaa Lattiasuulakkeen ripustamiseen työtaukojen ajaksi. (katso kuvausta / kuvaa Varusteiden säilytyspaikka on tarkoitettu imuputkien ja imusuulakkeiden säilyttämiseen laitteessa. (katso kuvausta / kuvaa

Laitekytkin (PÄÄLLE/POIS) (sisäänrakennetulla pistorasialla) Asento I: Imurointi tai puhallus. Asento II: Automaattinen imurointi liitettyä sähkötyökalua käyttäen

Varusteiden säilytyspaikka Imuletkun liittämiseen imuroitaessa. Laitekytkin (PÄÄLLE/POIS) (ilman sisäänrakennettua pistorasiaa) Asento I: Imurointi tai puhallus. Asento 0: Laite on kytketty pois päältä.

Pysäköintipidike Imuletkuliitäntä (katso kuvausta / kuvaa

Ohjausrulla Ohjausrullat ovat toimitettaessa säiliössä, asenna ne paikalleen ennen laitteen käyttöönottoa. (katso kuvausta / kuvaa Suodatinpussi Huomautus: Suodatinpussia ei saa käyttää märkäimurointiin! Suositus: Käytä suodatinpussia hienopölyä imuroitaessa. (katso kuvausta / kuvaa

FI – 2 Patruunasuodatin (on jo paikoillaan laitteessa) Patruunasuodatinta tulee aina käyttää, sekä märkäimuroitaessa että kuivaimuroitaessa. Huomautus: Anna kostean patruunasuodattimen kuivua ennen käyttöä kuivaimurointiin. (katso kuvausta / kuvaa Käsikahvallinen imuletku Työnnä imuletku liittimeen, se napsahtaa lukitukseen. (katso kuvausta / kuvaa Irrota imuletku painamalla lukitusnuppia peukalolla ja vetämällä letku irti.

Ennen käyttöönottoa Kuva Kiinnitä laitteen mukana irtonaisena tulleet osat laitteeseen ennen käyttöönottamista. Kuva Suositus: Käytä suodatinpussia hienopölyä imuroitaessa. Kuva Liitä lisävaruste. Kuva Yhdistä molemmat imuputket toisiinsa ja Työnnä virtapistoke pistorasiaan. Kuva

Kytke laite päälle. Rakosuutin Kuivaimu Kulmien, rakojen, lämpöpattereiden ja vaikeasti luoksepäästävien alueiden imurointiin. Lattiasuulake (sisäkkeineen) Käytä kulloinkin sopivaa sisäkettä kovien pintojen ja kokolattiamattojen imuroimiseen. (katso kuvausta / kuvaa Kovat pinnat, märkäimurointi: Käytä sisäkettä, jossa on 2 kumihuulta (tai kumihuulta ja harjaskaistaa). Kovat pinnat, kuivaimurointi: Käytä sisäkettä, jossa on 2 harjaskaistaa (tai kumihuulta ja harjaskaistaa). Kokolattiamatot, märkä- ja kuivaimurointi: Imuroi ilman sisäkettä. Sovitin Imuletkun liittämiseen sähkötyökaluun. (katso kuvausta / kuvaa Huomioi, että patruunasuodatin on aina työskenneltäessä paikoillaan. Tämä koskee sekä kuiva- että märkäimurointia! Käyttöönotto Imuputket 2 x 0,5 m liitä imuletkuun. (katso kuvausta / kuvaa Käyttö

Leikkaa sovitin tarvittaessa veistä käyttäen sähkötyökalun liittimeen sopivaksi.

Työskentele ainoastaan kuivalla patruunasuodattimella! Suositus: Käytä suodatinpussia hienopölyä imuroitaessa. (katso kuvausta / kuvaa Suodatinpussin täyttyminen riippuu imuroitavan lian laadusta. Hienoa pölyä, hiekka yms. imuroitaessa on suodatinpussi vaihdettava useammin. Tukkeutunut suodatinpussi voi revetä, vaihda siksi suodatinpussi hyvissä ajoin! Huomio: Imuroi tuhkaa ja nokea vain esierotinta käyttäen (tilausnro 2.863-139). Märkä imurointi Kun imuroit kosteaa tai märkää likaa, valitse haluamasi varuste ja pistä se imuputkeen tai suoraan käsikahvaan. 몇 Huomio: Älä käytä suodatinpussia! Jos muodostuu vaahtoa, tai nestettä pääsee ulos, kytke laite heti pois päältä! Ohje: Jos säiliö on täynnä, uimuri sulkee imuaukon ja laite käy kohonneella kierrosluvulla. Kytke laite heti pois päältä ja tyhjennä säiliö. FI – 3

Työskentely sähkötyökaluilla Hoito ja huolto Leikkaa sovitin tarvittaessa veistä käyttä- Vaara Kytke laite pois päältä ennen kaikkia hoito- ja huoltotöitä ja vedä virtapistoke irti pistorasiasta. Vain valtuutettu asiakaspalvelu saa suorittaa korjaustyöt ja sähköisiin rakenneosiin kohdistuvat työt. 몇 Huomio Älä käytä hankausaineita, lasia tai monikäyttöpuhdistusaineita! Älä koskaan upota laitetta veteen. Hoida laite ja muoviset lisävarusteen osat tavallisella muoville tarkoitetulla puhdistusaineella. Huuhtele säiliö ja varusteet rarvittaessa vedellä ja kuivaa ennen uudelleen käyttöä. Kuva Puhdista tarvittaessa patruunasuodatin vain juoksevalla vedellä, älä hankaa tai käytä harjaa. Anna suodattimen kuivua täysin ennen takaisin paikalleen asettamista. en sähkötyökalun liittimeen sopivaksi. Kuva Pistä sovitin imuletkun kahvaan ja liitä se sähkötyökalun liitäntään. Liitä sähkötyökalun virtapistoke imuri pistokkeeseen. Kuva Käännä imurin kytkin asentoon II ja aloita imurointi. Ohje: Kun sähkätyökalu käynnistetään, imurin imuturbiini käynnistyy 0,5 sekunnin viiveellä. Kun kytket sähkötyökalun pois päältä, imuturbiini käy vielä n. 5 sekunttia, jotta imuletku tulee imuroitua puhtaaksi jäännösroskista. Puhallustoiminto Vaikeasti luoksepäästävien paikkojen puhdistamiseen tai paikkoihin, joissa imurointi ei ole mahdollista, esim. puun lehdet hiekka-alustalla. Kuva Pistä imuletku puhallusliitäntään, se aktivoi puhallustoiminnan. Häiriöapu Käytön keskeytys Vähenevä imuteho Kytke laite pois päältä. Kuva Ripusta lattiasuulake pysäköintipitimeen. Käytön lopetus Kytke laite pois päältä ja vedä virtapistoke irti. Säiliön tyhjennys Kuva Poista laitepää ja tyhjennä säiliö. Laitteen säilytys Kuva Säilytä verkkoliitäntäjohto ja varusteet laitteessa. Säilytä laitetta kuivissa tiloissa.

Jos laitteen imurointikyky heikkenee, tarkasta seuraavat seikat. Varusteet, imuletku tai imuputki on tukkeutunut, poista tukos pitkällä esineellä. Suodatinpussi on täynnä, vaihda suodatinpussi uuteen. (katso kuvausta / kuvaa Patruunasuodatin on likaantunut, puhdista patruunasuodatin kopistelemalla tai tarvittaessa juoksevalla vedellä. (katso kuvausta / kuvaa Vaihda vahingoittunut patruunasuodatin. FI – 4 Yleisiä ohjeita Tekniset tiedot Takuu Tekniset tiedot ovat sivulla IV. Seuraavana on siellä käytettyjen symbolien merkitykset. Kussakin maassa ovat voimassa valtuuttamamme myyntiorganisaation julkaisemat takuuehdot. Materiaali- ja valmistusvirheistä aiheutuvat virheet laitteessa korjaamme takuuaikana maksutta. Takuutapauksessa ota yhteys ostostositteineen jälleenmyyjään tai lähimpään valtuutettuun asiakaspalveluun. (Osoite, katso takasivua) Jännite Teho Pnenn Teho Pmax Laitepistorasian maks. liitantäteho Asiakaspalvelu Verkkosulake (hidas) KÄRCHER -edustustomme vastaa mielellään kysymyksiisi ja auttaa mahdollisissa häiriötilanteissa. (Osoite, katso takasivua) Astian tilavuus Vedenotto käsikahvalla Varaosien ja erityisvarusteiden tilaaminen Vedenotto lattiasuulakkeella Tärkeimpien osien varaosaluettelo löytyy tämän käyttöohjeen lopusta. Varaosat ja erityisvarusteet saat kauppiaaltasi tai lähimmältä KÄRCHER tytäryhtiöltä. (Osoite, katso takasivua) Verkkokaapeli Äänen painetaso (standardi EN 60704-2-1) Paino (ilman varusteita) Oikeus teknisiin muutoksiin pidätetään! FI – 5
