NAUDOJIMO INSTRUKCIJA WD 3500P KARCHER

Lietuviškai. . . 133

Українська .. 138

العربية 149

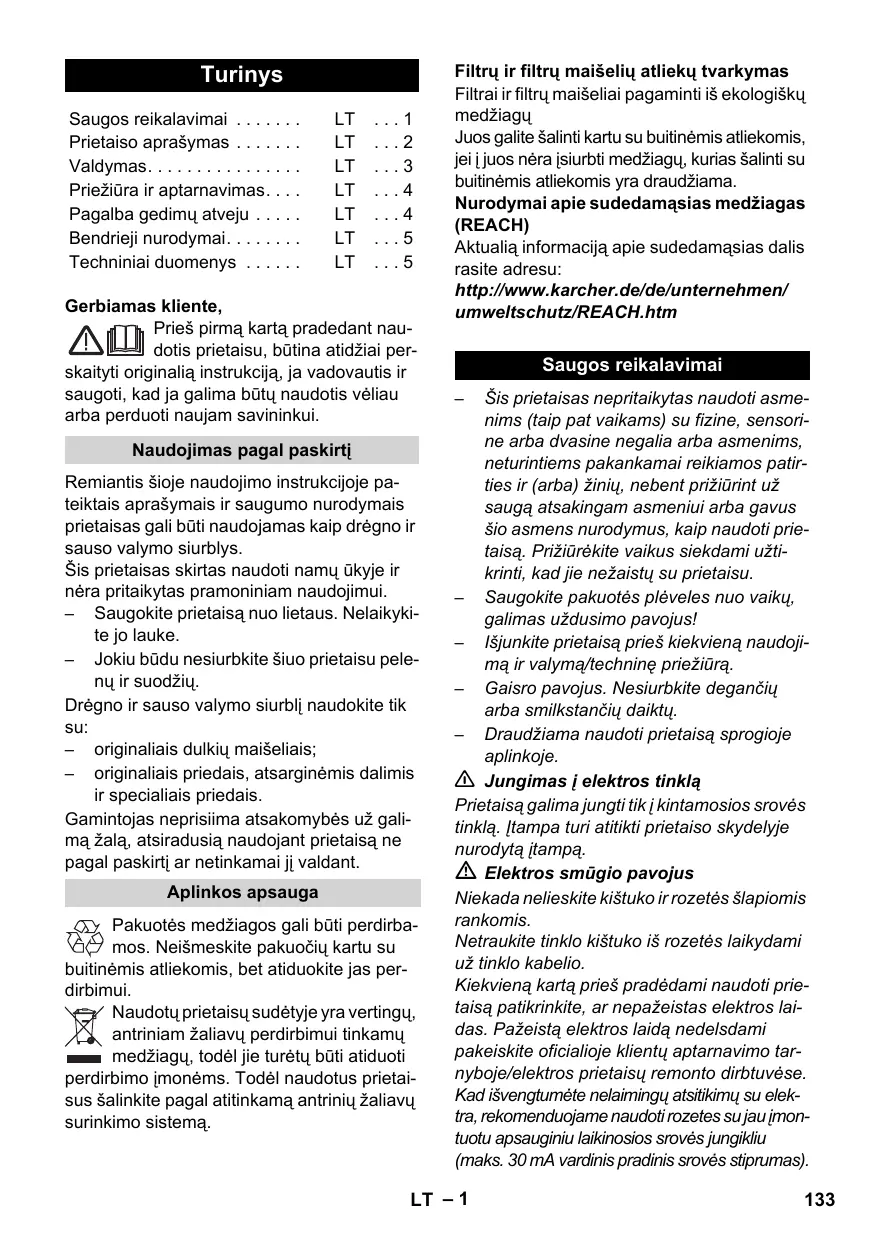

Saugos reikalavimai	LT	...1
Prietaiso aprašymas	LT	...2
Valdymas	LT	...3
Priežiūra ir aptarnavimas	LT	...4
Pagalba gedimų atveju	LT	...4
Bendrieji nurodymai	LT	...5
Techniniai duomenys	LT	...5

Gerbiamas kliente,

Prieš pirmą kartą pradedant nau-dotis prietaisu, būtina atidžiai perskaityti originalią instrukcija, ja vadovautis i saugoti, kad ja galima būtų naudotis véliau arba perduoti naujam savininkui.

Naudojimas pagal paskirti

Remiantis šioje naudojimo instrukcijoje pateiktais aprašymais ir saugumo nurodymais prietaisas gali būti naudojamas kaip drėgno ir sauso valymo siurblys.

Šis prietaisas skirtas naudoti namų ūkyje ir nėra pritaikytas pramoniniam naudojimui.

• Saugokite prietaisą nuo lietaus. Nelaikyki-te jo lauke.
• Jokiu būdu nesiurbkite šiuo prietaisu pele-nų ir suodžių.

Drėgno ir sauso valymo siurblį naudokite tik su:

– originaliais dulkių maišeliais;
– originaliais priedais, atsarginėmis dalimis ir specialiais priedais.

Gamintojas neprisiima atsakomybės už gali-mą žalą, atsiradusią naudojant prietaisą ne pagal paskirtį ar netinkamai jį valdant.

Aplinkos apsauga

Pakuotės medžiagos gali būti perdirbamos. Neišmeskite pakuočių kartu su buitinémis atliekomis, bet atiduokite jas per- dirbimui.

Naudotų prietaisų sudėtyje yra vertingu, antriniam žaliavų perdirbimui tinkamų medžiagų, todėl jie turėtų būti atiduoti perdirbimo įmonėms. Todėl naudotus prietaisus šalinkite pagal atitinkamą antrinių žaliavų surinkimo sistemą.

Filtrų ir filtrų maišelių atliekų tvarkymas

Filtrai ir filtrų maišeliai pagaminti iš ekologiškų medžiagų

Juos galite šalinti kartu su buitinėmis atliekomis, jei į juos nėra įsiurbti medžiagu, kurias šalinti su buitinėmis atliekomis yra draudžiama.

Nurodymai apie sudedamąsias medžiagas (REACH)

Aktualią informaciją apie sudedamąsias dalis rasite adresu:

• Šis prietaisas nepritaikytas naudoti asmenims (taip pat vaikams) su fizine, sensorine arba dvasine negalia arba asmenims, neturintiems pakankamai reikiamos patirties ir (arba) žinių, nebent prižiūrint už saugą atsakingam asmeniui arba gavus šio asmens nurodymus, kaip naudoti prietaisą. Prižiūrėkite vaikus siekdami užtikrinti, kad jie nežaistų su prietaisu.
• Saugokite pakuotės plėveles nuo vaikų, galimas uždusimo pavojus!
  – Išjunkite prietaisą prieš kiekvieną naudoji-mą ir valymą/techninę priežiūrą.
  – Gaisro pavojus. Nesiurbkite degančių arba smilkstančių daiktu.
• Draudžiama naudoti prietaisą sprogioje aplinkoje.

⚠ Jungimas i elektros tinklą

Prietaisą galima jungti tik į kintamosios srovės tinklą. Įtampa turi atitikti prietaiso skydelyje nurodytą įtampa.

⚠️ Elektros smūgio pavojus

Niekada nelieskite kištuko ir rozetės šlapiomis rankomis.

Netraukite tinklo kištuko iš rozetės laikydami už tinklo kabelio.

Kiekvieną kartą prieš pradėdami naudoti prietaisą patikrinkite, ar nepažeistas elektros laidas. Pažeistą elektros laidą nedelsdami pakeiskite oficialioje klientų aptarnavimo tarnyboje/elektros prietaisų remonto dirbtuvėse.

Kad išvengtumėte nelaimingų atsitikimų su elektra, rekomenduojame naudoti rozetes su jau įmontuotu apsauginiu laikinosios srovės jungikliu (maks. 30 mA vardinis pradinis srovės stiprumas).

⚠️ Démesio

Susimaišiusios su įtraukiamu oru tam tikros medžiagos gali sudaryti sprogius garus arba mišinius.

Jokiu būdu nesiurbkite šių medžiagų:

• Sprogių arba degių duju, skysčių ir dulkių (reaktyvių dulkių)
• Reaktyvių metalo dulkių (pvz., aliuminio, magnio, cinko) kartu su stipriai šarminiais arba rūgštinais valikliais
  – Neskiestų rūgščių ir šarmų
• Organinių tirpiklių (pvz., benzino, skiediklio, acetono, mazuto).

Be to, šios medžiagos gali pažeisti medžiagas, iš kurių pagamintas prietaisas.

Prietaiso aprašymas

Paveikslus rasite išlankstoma- me puslapyje!

■ Šioje naudojimo instrukcijoje aprašomi pagrindiniai drėgno ir sauso valymo siurblių modeliai, nurodyti ant priekinio viršelio.
Paveikslėliuose parodyta maksimali įrangą, priklausomai nuo modelio skiriasi įrangą ir kartu tiekiami priedai.

Išpakuodami prietaisą patikrinkite, ar netrūks-ta priedų ir ar nėra pažeidimų. Jei prietaisas pažeistas gabenimo metu, praneškite apie tai pardavėjui.

- tiekiama kartu

○ galimi priedai

1 Siurbimo žarnos prijungimas

→ Siurbimo žarnai prijungti siurbiant.
(žr. aprašymą / paveikslėli B1)

2 Prietaiso jungiklis (IJUNGTI/IS-JUNGTI)

(be sumontuoto kištukinio lizdo)

→ I padètis: siurbimas arba pūtimas.

0 padėtis: prietaisas išjungtas.

2 Prietaiso jungiklis (IJUNGTI/IŠ-JUNGTI)

(su sumontuotu kištukiniu lizdu)

→ I padètis: siurbimas arba pūtimas.

Il padètis: automatinis išsiurbimas su pri-jungtu elektriniu prietaisu

0 padėtis: Išjunkite prietaisą ir prijungtą elektros įrankį.

3 Prietaiso lizdas

Pastaba: atsižvelkite i maksimalia prijungimo galią (žr. skyrių „Techniniai duomenys“).

→ Elektriniam įrankiui prijungti.
(žr. aprašymą / paveikslėli C1)

4 Rank ena

→ Transportuodami prietaisą laikykite už nešimo rankenos.

5 Kabelio kablys

→ Maitinimo laidui laikyti.
(žr. aprašymą / paveikslėli F2)

6 Pūtimo funkcijos prijungimas

→ lkiškite siurbimo žarna i pūtimo jungti, taip suaktyvindami pūtimo funkcija.
(žr. aprašymą / paveikslėli D1)

7 Kameros fiksatorius

→ Norėdami atidaryti, traukite į išorę, norėdami užblokuoti, spauskite į vidų.
(žr. aprašymą / paveikslėli A1)

8 Stovėjimo padėtis

→ Antgaliui grindims pastatyti, nutraukiant darba.

(žr. aprašymą / paveikslėli E1)

9 Priedų dėklas

→ Priedų dėkle galima laikyti prietaiso siurbimo vamzdžius ir antgalius.

(žr. aprašymą / paveikslėli F2)

10 Vairuojamasis ratukas

→ Kreipiantieji ratukai išsiunčiant sudedami i rezervuarą, juos reikia sumontuoti prieš pradedant eksploatuoti prietaisą.

(žr. aprašymą / paveikslėli A1)

11 Filtro maišelis

Pastaba: drėgnam valymui negalima naudoti filtro maišelių!

→ Patarimas:: smulkioms dulkėms siurbti įdėkite filtro maišelį.

(žr. aprašymą / paveikslėli A 2)

12

Lizdinis filtras

(jau sumontuotas prietaise)

→ Lizdinis filtras turi būti naudojamas visada – tiek drėgno, tiek sauso valymo metu.

Pastaba: šlapią filtrą išdžiovinkite prieš vėl naudodami sausam valymui.

(žr. aprašymą / paveikslėli G1)

13

Siurbimo žarna su rankena

→ lspauskite siurbimo žarną, ji užsifiksuos.

(žr. aprašymą / paveikslėli B1)

Norėdami išimti siurbimo žarną, nykščiu paspauskite fiksatorių ir ištraukite siurbimo žarną.

14

Siurbimo vamzdžiai - 2 vnt. x 0,5 m

→ Vieną i kitą sukiškite siurbimo vamzdžius ir sujunkite su siurbimo žarna.

(žr. aprašymą / paveikslėli B1)

15

Siaurasis antgalis

→ Kraštams, siūlėms, radiatoriams ir sunkiai prieinamoms zonoms.

16

Grindų antgalis

(su priedais)

→ Kietiems paviršiams ir kiliminei dangai si- urbti naudokite tinkamą įmontuojamą ele- mentą.

(žr. aprašymą / paveikslėli B1)

Kietiems paviršiams, šlapiam siurbi-mui: naudokite įmontuojamą elementą su 2 guminiais apvadėliais (arba su guminiu apvadėliu ir šeriu juostele).

Kietiems paviršiams, sausam valymui: naudokite įmontuojamą elementą su 2 šeriu juostelėmis (arba su guminiu apvadėliu ir šeriu juostele).

Kiliminėms dangoms, drėgnam ir sau- sam valymui: dirbkite be įmontuojamo elemento.

17

Adapteris

→ Siurbimo žarnai sujungti su elektriniu įrankiu.

(žr. aprašymą / paveikslėli C1)

→ Jei reikia, adapterj su peiliu priderinkite prie elektrinio įrankio jungties skersmens.

Valdymas

⚠ Dirbkite tik su ïdėta filtro kasete, tiek drėgnam, tiek sausam valymui.

Prieš pradedant naudoti

→ Paveikslas A 1

Prieš pradėdami naudoti prietaisą, su- montuokite kartu patiektas atskiras dalis.

→ Paveikslas A 2

Patarimas:: smulkioms dulkėms siurbti įdėkite filtro maišelį.

Naudojimo pradžia

→ Paveikslas B 1

Pritvirtinkite priedus.

→ Paveikslas B 2

Įkiškite elektros laido kištuką.

→ Paveikslas B 3

ljunkite prietaisą.

Sausas valymas

⚠ Naudokite tik sausam valymui skirtą filtro kasetę.

→ Patarimas:: smulkioms dulkėms siurbti įdėkite filtro maišelį.

(žr. aprašymą / paveikslėli A 2)

Filtro maišelio užpildymo lygis priklauso nuo to, kokie nešvarumai siurbiami.

Siurbiant smulkias dulkes, smėlį ir pan., filtro maišelis turi būti keičiamas dažniau. Užsikimše filtro maišeliai gali sutrūkti, todėl laiku keiskite filtro maišelį!

→ Dèmesio: Siurbdami pelenus ir suodžius, naudokite atskyriklj (užsakymo Nr. 2.863-139).

Drègnas valymas

→ Drégnam arba skysčių siurbimui pageidaujamą priedą užmaukite ant siurbimo vamzdžio arba tiesiai ant rankenos.

⚠️ Démesio:

Nenaudokite filtro maišelio!

Jei išsiskiria putos arba skystis, tuoj pat išjunkite prietaisą!

Patarimas: kai maišelis užsipildo, rodiklis uždaro siurbimo angą, todėl padidėja variklio sūkių skaičius. Prietaisą tuoj pat išjunkite ir ištuštinkite maišelį.

Darbas su elektros įrankiu

→ Jei reikia, adapterj su peiliu priderinkite prie elektrinio įrankio jungties skersmens.
→ Paveikslas C1

Adapteri pritvirtinkite prie siurbimo žarnos rankenos ir sujunkite su elektros įrankio jungtimi.

Elektros įtaiso maitinimo kištuką įkiškite į siurblį.

→ Paveikslélis C 2

Siurblj nustatykite i ll padètì ir pradèkite darba.

Pastaba: ljungus elektros įrankiui, po 0,5 sekundžių įsijungia siurblio turbina. Išjungus elektros įrankį, siurblio turbina dar veikia apie 5 sekundes, kad būtų pašalinti visi likę nešvarumai iš siurbimo žarnos.

Pūtimo funkcija

Sunkiai prieinamoms vietoms arba valyti vietoms, kur siurbti nejmanoma, pvz., lapams iš žvyro šalinti.

→ Paveikslas D 1

lkiškite siurbimo žarną i pūtimo jungti, taip suaktyvindami pūtimo funkcija.

Darbo nutraukimas

→ Išjunkite prietaisą.
→ Paveikslas E1

Grindų antgalį pakabinkite į stovėjimo padėtį.

Darbo pabaiga

→ Prietaisą išjunkite ir ištraukite kištuką.

Ištuštinkite rezervuarą.

→ Paveikslas F1

Nuimkite prietaiso galvutę ir ištuštinkite rezervuarą.

Prietaiso laikymas

→ Paveikslėlis F2

Maitinimo laidą ir priedus sudėkite i prietaisą. Prietaisą laikykite sausoje patalpoje.

Priežiūra ir aptarnavimas

⚠️ Pavojus

Prieš pradėdami įprastinės ir techninės priežiūros darbus, išjunkite prietaisą ir ištraukite iš lizdo tinklo kištuką.

Remonto darbus ir elektros įrangos darbus tinkamai atlikti gali tik įgaliota klientų aptarnavimo tarnyba.

⚠️ Démesio!

Nenaudokite šveitikliu, stiklo ar universaliu valikliu! Prietaiso niekada nenardinkite i van- deni.

→ Prietaisą ir sintetines priedų dalis valykite paprastu sintetikos valikliu.
→ Jei reikia, kamerą ir priedus išplaukite vandeniu ir prieš vėl naudodami išdžiovinkite.
→ Paveikslas G 1

Lizdinj filtrą, jei reikia, valykite tik po vandens srove; netrinkite ir nevalykite šepečiu. Prieš sumontuodami, palaukite, kol išdžius.

Pagalba gedimų atveju

Sumažėjęs siurbimo galingumas

Sumažėjus siurbiamajai galiai, patikrinkite:

→ ar neužsikimšo priedai arba siurbimo vamzdis; ilgu virbu pašalinkite kamšti,
→ ar nepilnas filtro maišelis; įdėkite naują maišelį.
(žr. aprašymą / paveikslėli A 2)
→ ar neužterštas lizdinis filtras; išpurtykite lizdinį filtrą ir, jei reikia, plaukite vandens srove.
(žr. aprašymą / paveikslėlį G1)
→ Pakeiskite lizdinj filtra.

Bendrieji nurodymai

Garantija

Kiekvienoje šalyje galioja tos garantijos sąlygos, kurias nustato įgalioti pardavėjai. Galimus prietaiso gedimus garantijos galiojimo laikotarpiu pašalinsime nemokamai, jei tokių gedimų priežastis buvo netinkamos medžiagos ar gamybos defektai. Dėl garantinio gedimų pašalinimo kreipkitės į pardavėją arba artimiausią klientų aptarnavimo tarnybą. Visuomet pateikite pirkimą patvirtinantį kasos kvitą.

(Adresą rasite kitoje pusėje)

Klientų aptarnavimo tarnyba

Iškilus klausimams arba prietaisui sugedus, Jums padės mūsų KÄRCHER filialo darbuotojai.

(Adresą rasite kitoje pusėje)

Atsarginių dalių ir specialių priedų užsa- kymas

Dažniausia naudojamų atsarginių dalių sąrašas pateiktas naudojimo instrukcijos pabaigoje.

Atsargines dalis ir priedus gausite iš pardavė- jo arba Jūsų KÄRCHER filiale.

(Adresą rasite kitoje pusėje)

Techniniai duomenys

Techniniai duomenys pateikti IV puslapyje. Toliau paaiškinami ten naudojami simboliai.

Itampa

Galingumas, P_nenn (nominalus)

Galingumas, P_max (maksimalus)

Didžiausia i lizda jungiamu prietaisu galia

Elektros tinklo saugiklis (inercinis)

Maišelio talpa

Vandens èmimas su rankena

Vandens émimas su antgaliu grin- dims.

Elektros laidas

Triukšmo lygis (EN 60704-2-1)

Svoris (be priedu)

Gamintojas pasilieka teisę keisti techninius duomenis!
