BRUKSANVISNING WD 5600 MP KARCHER

1 Sugeslangetilslutning

→ For tilslutning af sugeslangen under sugningen.
(se beskrivelse / figur B1)

2 Apparatets stikdåse

20 Gulvdyse (med indsats)

Ved maskiner med aftapningsprop:

Tøm tør snavs over beholderen. Brug aftapningsskruen til at tømme væsker.

Opbevaring af maskinen

→ Figur G 2

Visse stoffer kan danne eksplosive damper eller blandinger när de virvles opp med sugeluften.

→ Sett sugeslangen i tilkoblingen, den går i lås.

(se beskrivelse/figur B1)

(med omkoblingsspak)

→ Slå av maskinen.
→ Figur F1

Sett gulvdysen i parkeringsholderen.

Etter bruk

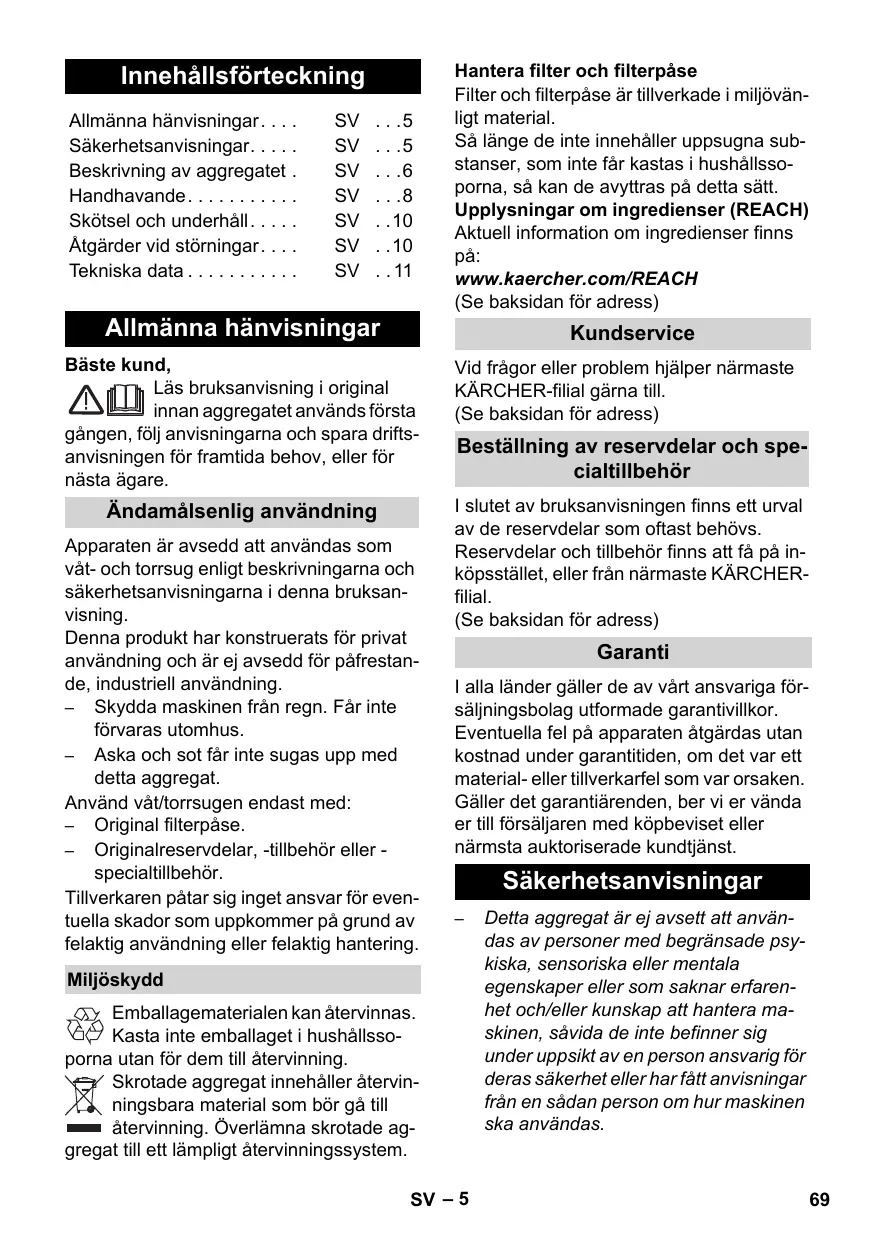

Innehållsförteckning

Allmänna hänvisningar....	SV ...5
Säkerhetsanvisningar....	SV ...5
Beskrivning av aggregatet .	SV ...6
Handhavande....	SV ...8
Skötsel och underhåll....	SV ..10
Åtgärder vid störningar....	SV ..10
Tekniska data....	SV ..11

Allmänna hänvisningar

Bäste kund,

Läs bruksanvisning i original innan aggregatet används första gången, följ anvisningarna och spara drifts-anvisningen för framtida behov, eller för nästa ägare.

Ändamålsenlig användning

Apparaten är avsedd att användas som våt- och torrsug enligt beskrivningarna och säkerhetsanvisningarna i denna bruksanvisning.

Denna produkt har konstruerats för privat användning och är ej avsedd för påfrestande, industriell användning.

• Skydda maskinen från regn. Får inte förvaras utomhus.
• Aska och sot får inte sugas upp med detta aggregat.

Använd våt/torrsugen endast med:

• Original filterpåse.
• Originalreservdelar, -tillbehör eller -specialtillbehör.

Tillverkaren påtar sig inget ansvar för eventuella skador som uppkommer på grund av felaktig användning eller felaktig hantering.

Miljöskydd

Emballagematerialen kan återvinnas. Kasta inte emballaget i hushållsso- utan för dem till återvinning.

Skrotade aggregat innehåller återvinningsbara material som bör gå till återvinning. Överlämna skrotade agt till ett lämpligt återvinningssystem.

Hantera filter och filterpåse

Filter och filterpåse är tillverkade i miljövänligt material.

Så länge de inte innehåller uppsugna substanser, som inte får kastas i hushållsso-porna, så kan de avyttras på detta sätt.

Upplysningar om ingredienser (REACH)

Aktuell information om ingredienser finns på:

(Se baksidan för adress)

Kundservice

Vid frågor eller problem hjälper närmaste KÄRCHER-filial gärna till.

(Se baksidan för adress)

Beställning av reservdelar och specialtillbehör

I slutet av bruksanvisningen finns ett urval av de reservdelar som oftast behövs.

Reservdelar och tillbehör finns att få på inköpsstället, eller från närmaste KÄRCHERfilial.

(Se baksidan för adress)

Garanti

I alla länder gäller de av vårt ansvariga försäljningsbolag utformade garantivillkor.

Eventuella fel på apparaten åtgärdas utan kostnad under garantitiden, om det var ett material- eller tillverkarfel som var orsaken.

Gäller det garantiärenden, ber vi er vända er till försäljaren med köpbeviset eller närmsta auktoriserade kundtjänst.

- Detta aggregat är ej avsett att användas av personer med begränsade psykiska, sensoriska eller mentala egenskaper eller som saknar erfarenhet och/eller kunskap att hantera maskinen, såvida de inte befinner sig under uppsikt av en person ansvarig för deras säkerhet eller har fått anvisningar från en sådan person om hur maskinen ska användas.

• Barn får endast använda dammsugaren om de är över 8 år gamla och om de befinner sig under uppsikt av en person ansvarig för deras säkerhet eller har fått anvisningar från en sådan person om hur dammsugaren ska användas.
  – Håll förpackningsfolien borta från barn, risk för kvävning!
• Stäng av maskinen efter varje användning och före all form av rengöring/underhåll.
• Brandrisk. Sug inte upp brännande eller glödande föremål.
• Användning av aggregatet i utrymmen med explosionsrisk är förbjuden.

Elanslutning

Aggregatet får endast anslutas till växelström. Spänningen ska motsvara den spänning som är angiven på aggregatets typskylt.

⚠️ Risk för strömstötar!

Ta aldrig i nätkabeln och nätuttaget med fuktiga händer.

Tag inte nätkontakten ur vägguttaget genom att dra i anslutningssladden.

Kontrollera före drift att nätkabeln och nätkontakten inte är skadade. Skadade nätkablar ska genast bytas ut av auktoriserad kundservice eller en utbildad elektriker.

För att undvika elolyckor rekommenderar vi att endast använda nätuttag som är kopplade till en jordfelsbrytare (max. 30 mA nominella utlösningsströmstyrka).

⚠️ Fara

Vissa ämnen kan, genom uppvirvling med sugluften, bilda explosiva ångor eller blandningar!

Sug aldrig upp följande substanser:

• explosiva eller antändliga gaser, vätskor eller damm (reaktivt damm)
• reaktivt metalldamm (ex. aluminium, magnesium, zink) tillsammans med starkt alkaliska och sura rengöringsmedel
  – outspädda starka syror och lut

- organiska lösningsmedel (ex. bensin, färgförtunning, aceton, uppvärmningsolja).

Dessutom kan dessa ämnen angripa materialet i aggregatet.

Beskrivning av aggregatet

Figurer och bilder finns på kartongens utfällbara sidor!

■ Denna bruksanvisning beskriver grundmodellerna av den våt/torrsug som finns avbildad på det främre omslaget.
■ Beroende av modell förekommer skillnader i utrustning och levererade tillbehör.

Kontrollera vid uppackningen att inga tillbehör saknas eller är skadade. Kontakta återförsäljaren om skador uppkommit vid transporten.

• ingår i leveransen
  ○ möjliga tillbehör

1 Sugslangsanslutning

→ För att ansluta sugslangen vid uppsugning.
(se beskrivning/bild) B1)

2 Aggregatets kontakt

Anvisning: Observera maximal anslutningseffekt (se kapitel "Teknisk data").

→ För att ansluta ett elverktyg- (se beskrivning/bild) C2)

3 Blåsanslutning

→ Stick in sugslangen i blåsanslutningen, därmed är utblåsningsfunktionen aktiverad.

(se beskrivning/bild) E1)

4 Greppfördjupning

→ Efter uppspärrning, ta tag maskinhuvudet i greppfördjupningen och ta loss det.

5 Bygelhandtag

→ Bygelhandtaget fungerar som spärr både för maskinhuvudet och behållaren. För att lossa bygeln, vrid den hela vägen framåt till spärren är fri. (se beskrivning/bild) A1)
→ Ta tag i maskinhuvudet i greppfördjupningen och ta loss det.
→ I bärpositionen står bygeln upp, vid arbete med maskinen, vrid bygeln bakåt tills manöverelementen på maskinen går att nå.

6 Tillbehörsfäste maskinhuvud

→ Detta tillbehörsfäste möjliggör förvaring av sugmunstycken på maskinhuvudet. Anvisning: Detta tillbehörsfäste behövs dessutom för användningen av Efficient filterrengöring. (se beskrivning/bild) D1)

7 Knapp Efficient filterrengöring

→ För rengöring av det inbyggda patronfiltret. Anvisning: Tryck inte på knappen med fuktigt patronfilter. (se beskrivning/bild) D1)

8 Indikering filterrengöring

→ Visar indikeringen för filterrengöring rött, tryck på knappen för Efficient filterrengöring. (se beskrivning/bild) D1)

9 Knapp upprullning av nätkabel

→ Tryck på knappen upprullning av nätkabel. Kabeln dras automatiskt in i apparaten.

10 Tillbehörsfäste krokar

→ Med detta tillbehörsfäste kan sugslang. nätkabel och sugmunstycken förvaras. (se beskrivning/bild) [G2]

11 Vridknapp (PÅ/AV) (utan inbyggt eluttag)

→ Position I: Uppsugning eller utblåsning. Position 0: Aggregatet är avstängt. (se beskrivning/bild) B3

11 Vridknapp (PÅ/AV) (med inbyggt eluttag)

→ Läge MAX: Uppsugning eller utblåsning
→ Position + MAX: Sugning med an-slutet elverktyg
→ Effektreglering: Reducera vid behov sugeffekten vid sugning, utblåsning eller vid arbete med ett elverktyg.
→ Läge 0: Maskin avstängd. Elektroverktyget försörjs med spänning. (se beskrivning/bild) E3 C3)

12 Parkeringsposition

→ För avställning av golvmunstycket vid avbrott i arbetet. (se beskrivning/bild) F11)

13 Tillbehörsfäste behållare

→ Med detta tillbehörsfäste kan sugrör och övriga tillbehör förvaras. (se beskrivning/bild) 62)

14 Styrrulle

→ Styrrullarna är vid leveransen placerad i behållare. Montera dessa innan maskinen tas i drift. (se beskrivning/bild) AT1)

15 Avtappningsskruv

→ Avtappningsskruven är till för att snabbt och enkelt tömma ur smutsvatten i behållaren. För att underlätta tömningen, tippa behållaren framåt. (se beskrivning/bild) €1)

16 Filterbehållare

Anvisning: Ingen filterpåse får användas vid våtuppsugning!

→ Rekommendation för maskiner utan Efficient filterrengöring:

Sätt i filterpåsen om maskinen ska användas för uppsugning av fint damm. (se beskrivning/bild) A2)

17 Patronfilter

(sitter redan i maskinen)

→ Patronfiltret måste alltid vara isatt, både vid våt- och torruppsugning.

Anvisning: Låt blöta patronfilter torka innan de används igen vid torruppsugning. (se beskrivning/bild) 📄

→ Tryck in sugslangen i anslutningen så att den hakar fast. (se beskrivning/bild) B1)

Anvisning: Ta loss den genom att trycka på spärren med tummen och dra ut slangen.

19 Sugrör 2 x 0,5 m

→ Sätt ihop båda sugrören och anslut till slangen. (se beskrivning/bild) B1)

20 Golvmunstycke (med insatser)

→ Använd lämpligt munstycke för uppsugning från hårda ytor och heltäckningsmattor.

Hårda ytor, våtuppsugning: Använd insatsen med 2 gummiläppar.

Hårda ytor, torruppsugning: Använd insatsen med 2 borstar.

Heltäckningsmattor, våt- och torruppsugning: Arbeta utan insats.

21 Golvmunstycke (med omkopplingsspak)

→ För uppsugning från hårda ytor och mattor: Spak på symbolen 🐘 till mattor Spak på symbolen 🐘 till hårda ytor

22 Fogmunstycke

→ för kanter, fogar, element och svåråtkomliga ställen.

23 Adapter

→ För anslutning av sugslangen till ett elverktyg. (se beskrivning/bild) 📄1)

→ Anpassa vid behov adaptern till anslutningsdiametern på elverktyget med hjälp av en kniv.

24 Flexibel verktygsslang

→ För med flexibilitet vid arbeten med elverktyg. Anvisning: Kan även användas med adapter. (se beskrivning/bild) 📄1)

25 Sats för grovsmuts

→ Omfattande set för uppsugning av alla typer av grovsmuts.

Handhavande

⚠ Arbeta alltid med isatt patronfilter, vid såväl våt- som torrsugning!

Före idrifttagandet

→ Bild A 1 Montera de bifogade lösa delarna på aggregatet innan det tas i drift.

→ Bild A 2 Rekommendation för maskiner utan Efficient filterrengöring: Sätt i filterpåsen om maskinen ska användas för uppsugning av fint damm.

Idrifttagande

→ Bild B 1

Anslut tillbehör.

→ Bild B 2

Stick i nätkontakten.

→ Bild B 3

Starta aggregatet.

Torrsugning

⚠ Arbeta endast med torrt patronfilter!
→ Observera : Använd avskiljare (beställ nr. 2.863-139) vid uppsugning av aska och sot.

Rekommendation för maskiner utan Efficient filterrengöring: Sätt i filterpåsen om maskinen ska användas för uppsugning av fint damm.

(se beskrivning/bild) A2)

→ Filterpåsens uppsamlingsförmåga styrs av den smuts som sugs upp.
Tilltäppta filterpåsar kan spricka, byt därför filterpåsen i god tid!
Vid fint damm, sand och liknande ... måste filterpåsen bytas oftare.

Hos maskiner med Efficient filterrengöring: Vid uppsugning utan filterpåse visar indikeringen för filterrengöring rött när patronfiltret ska rengöras.

→ Använda Efficient filterrengöring. (se beskrivning/bild) D1)

Våtsugning

→ För att suga upp fuktighet eller vätska, välj önskat tillbehör och sätt det på sugledningen eller direkt på handgreppet

⚠ Observera:

Använd inte filterbehållaren!

Stäng genast av apparaten om skum bildas eller om vätska läcker ut!

Observera: Om behållaren är full stängs sugöppningen av en flottör och sugturbinen går med högre varvtal. Stäng genast av apparaten och töm behållaren.

Arbeta med elverktyg

→ Anpassa vid behov adaptern till anslutningsdiametern på elverktyget med hjälp av en kniv.
→ Bild C1

A) Placera den medföljande adaptern på sugslangens handtag och koppla ihop den med elverktygets anslutning.

→eller
B) Använd den flexibla verktygsslangen för med flexibilitet vid arbetet. Anslut denna till sugslangen och ev. med el-verktygets anslutning.

→ Bild C2

För maskiner med inbyggt eluttag:

Förbind elverktygets nätkontakt med sugen.

→ Bild C 3

Starta maskinen (vrid knappen till vänster till läge + MAX) och börja med arbetet.

Hänvisning: Så snart som elverktyget sätts på, startar sugturbinen efter 0,5 sekunders fördröjning. När elverktyget stängs av, löper sugturbinen ytterligare ca 5 sekunder, för att suga upp resterande smuts i sugslangen.

Efficient filterrengöring

Vid röd indikering för filterrengöring, använd filterrengöringen.

→ Bild D 1

Placera sugslangen med handtaget i tillbehörsfästet på maskinhuvudet.

Tryck in knappen för Efficient filterrengöring 3 x medan maskinen är tillslagen, vänta 4 sekunder mellan varje knapptryckning.

Anvisning: Vid permanent röd indikering för filterrengöring eller efter flera tryckningar på knappen filterrengöring, kontrollera fyllnadsvolymen i behållaren. I annat fall kan smuts komma ut när behållaren öppnas.

Blåsfunktion

Rengöring av svåråtkomliga ställen eller på platser där uppsugning inte kan utföras, t.ex. löv i en grusbädd.

→ Bild E1

Stick in sugslangen i blåsanslutningen, därmed är utblåsningsfunktionen aktiverad.

Avbryta drift

→ Stäng av aggregatet.

→ Bild F1

Häng i golvmunstycket i förvaringshållaren.

Avsluta driften

→ Stäng av apparaten och dra ur nätanslutningen.

Töm behållaren

→ Bild G 1

Ta loss maskinhuvudet töm den med våt eller torr smuts fyllda behållaren.

För maskiner med avtappningsskruv: Töm torr smuts via behållaren. Använd avtappningsskruven för tömning av vätska.

Förvaring av apparaten

→ Bild G 2

Förvara nätkabel och tillbehör på aggregatet. Förvara aggregatet torrt.

Skötsel och underhåll

⚠️ Fara

Stäng av aggregatet och dra ut nätkontaken innan vård och skötselarbeten ska utföras.

Reparationsarbeten och arbeten på elektriska komponenter får endast utföras av auktoriserad kundservice.

⚠ Varning

Använd inte skurmedel, glas- eller allrengöringsmedel! Doppa aldrig ner apparaten i vatten.

→ Vårda apparaten och tillbehören med ett vanligt i handeln förekommande plastrengöringsmedel.

→ Spola vid behov ur behållare och tillbehör med vatten och torka före nästa användningstillfälle.
→ Bild H1
Rengör patronfiltret vid behov endast under rinnande vatten, skrubba eller borsta inte av det. Låt det torka helt innan det sätts tillbaka.

Åtgärder vid störningar

Upprullningen av nätkabeln funge- rar inte

→ Nätkabeln är förmodligen smutsig, rengör nätkabeln.

Avtagande sugeffekt

Om sugeffekten hos aggregatet försämras så kontrollera följande punkter.

→ Tillbehör, sugslang eller sugrör är igen-satta. Tag bort smutsen med ett skaft.
→ Patronfilter är smutsigt:

Hos maskiner utan Efficient filterrengöring: Slå ur smutsen ut patronfiltret och rengör vid behov under rinnande vatten.

(se beskrivning/bild) H1)

Hos maskiner med Efficient filterrengöring: Använd filterrengöringen.

(se beskrivning/bild) D1)

Rengör vid behov patronfiltret under rinnande vatten.

(se beskrivning/bild) H1)

→ Byte skadat patronfilter.
→ Filterpåsen är full, sätt i en ny filterpåse. (se beskrivning/bild) A2)

Tekniska data

Tekniska data finns på sidorna som fälls upp. Nedan följder förklaringen av symbolerna som används.

Spänning

Effekt P_nominell

Effekt P_max

Max. anslutningseffekt i maskin-uttaget

Nätsäkring (trög)

Behållarvolym

Vattenupptagning med golv- munstycke

Nätkabel

Ljudtrycksnivå (EN 60704-2-1)

Vikt (utan tillbehör)

Med reservation för tekniska ändringar!

Sisällysluettelo
